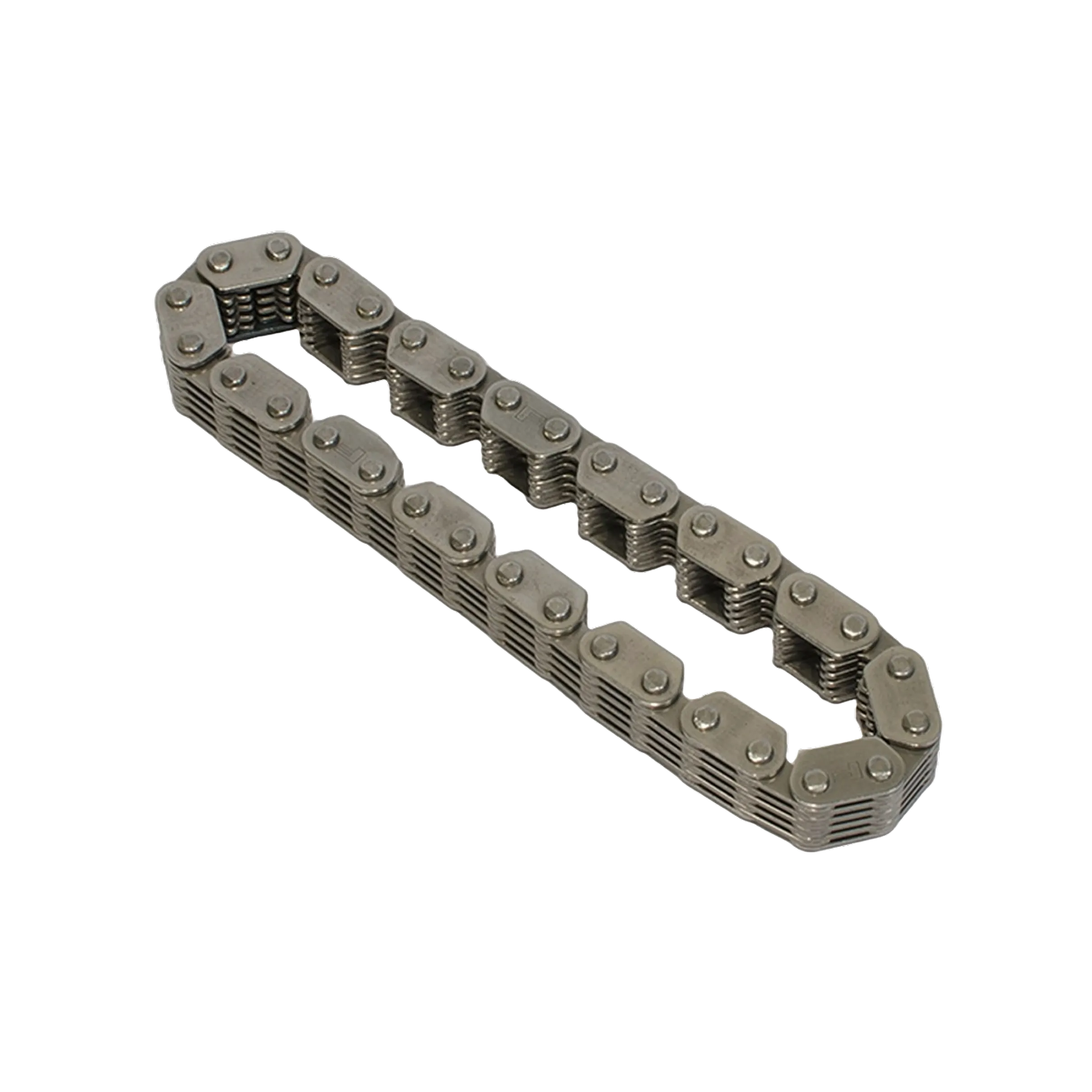

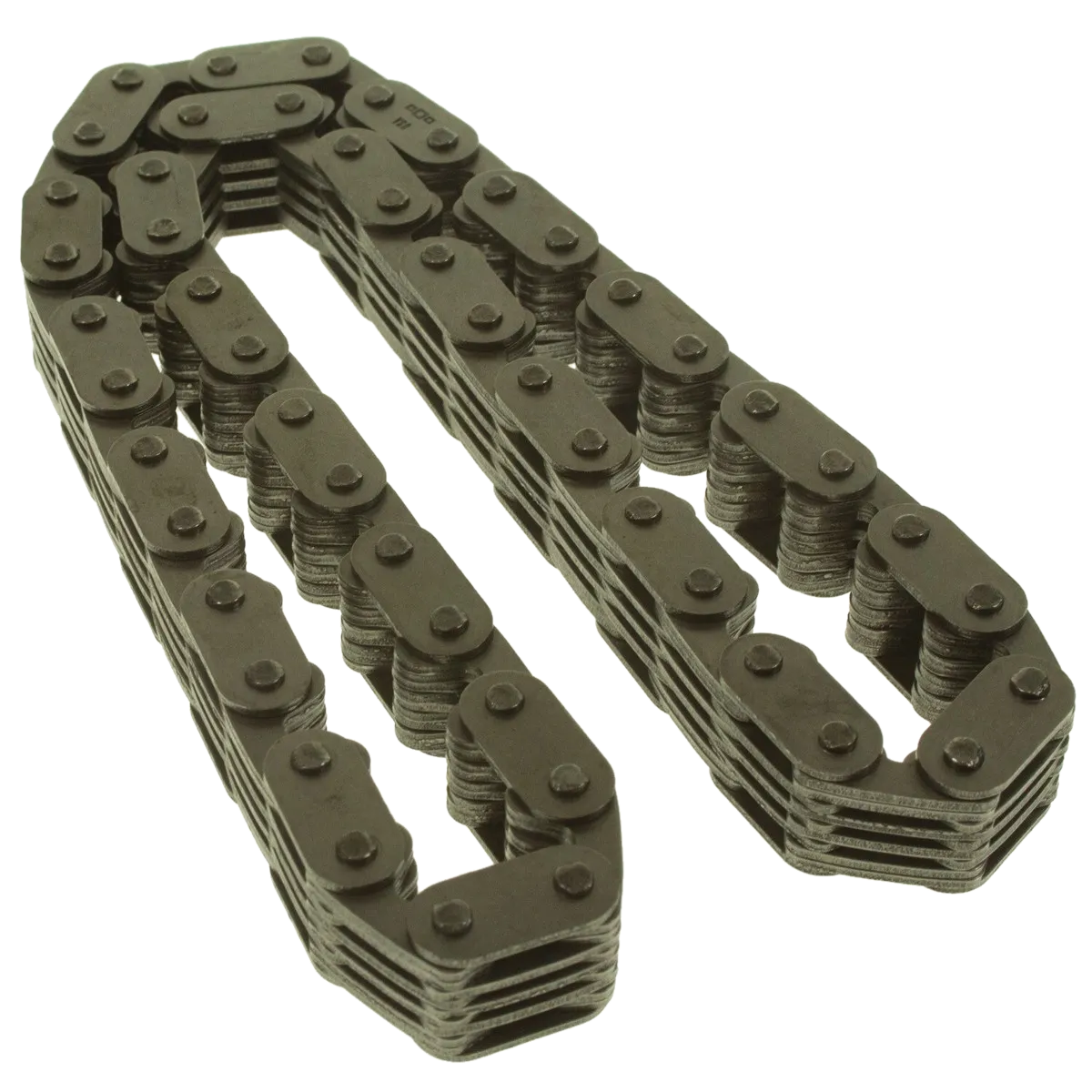

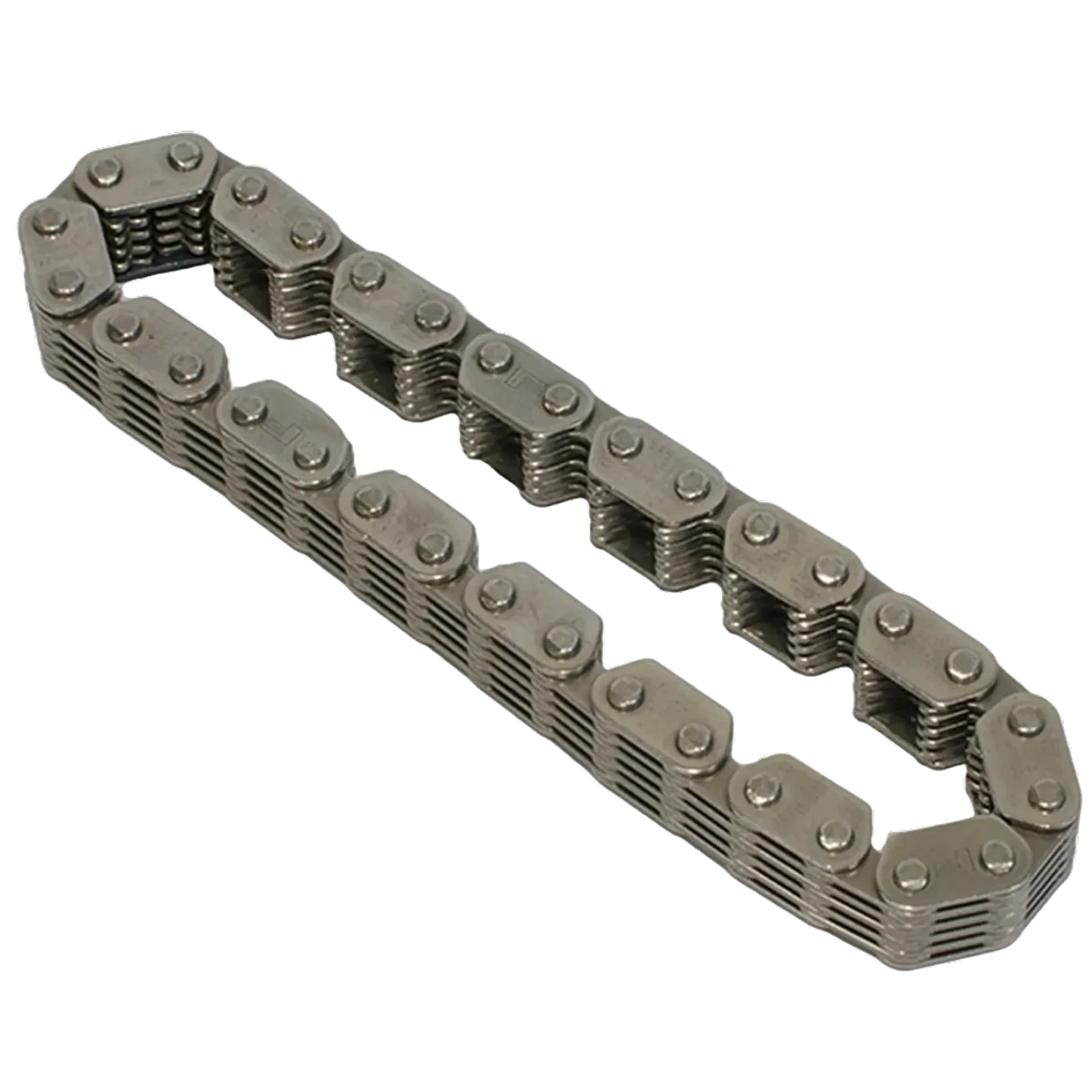

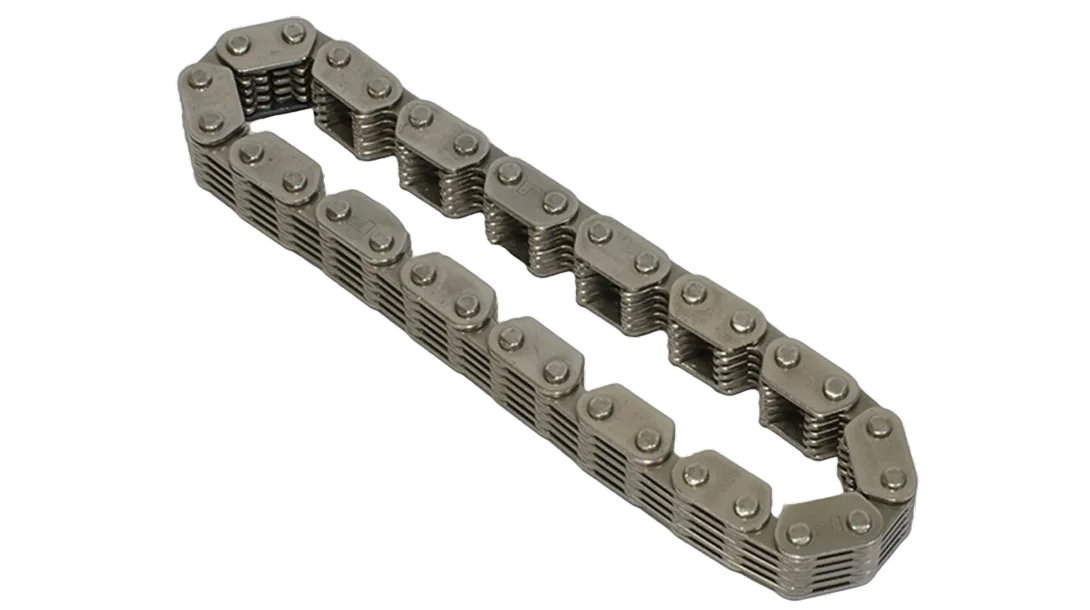

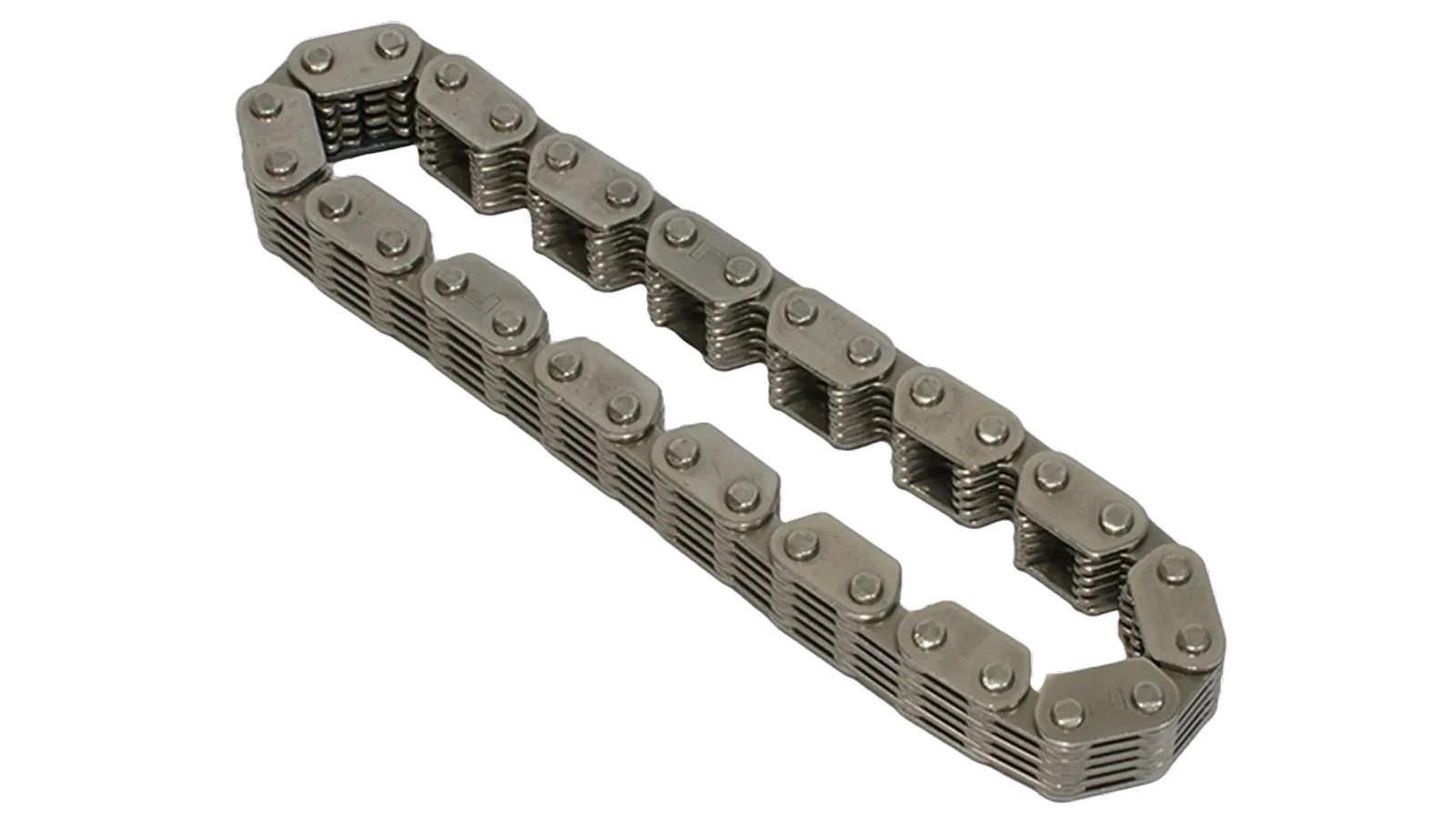

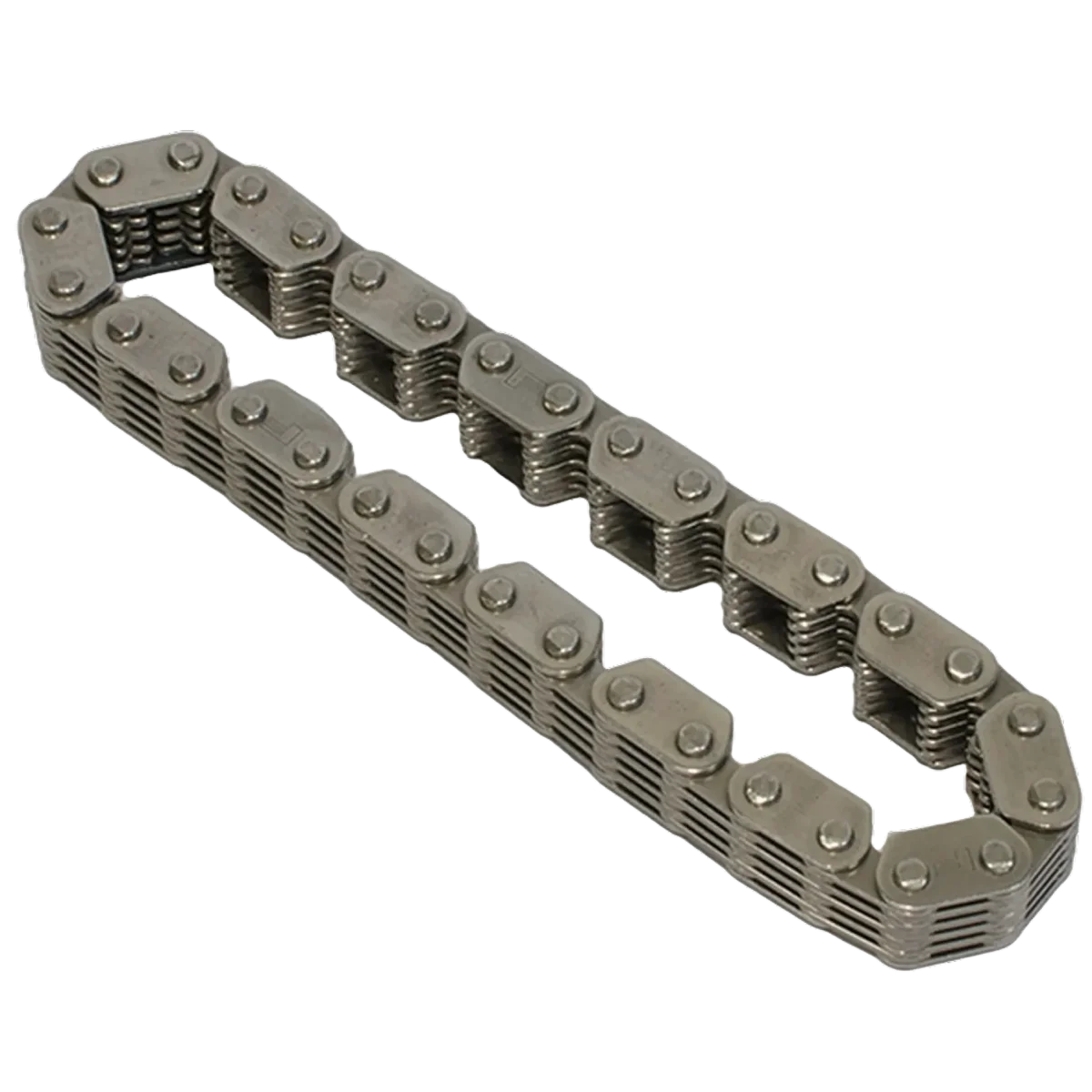

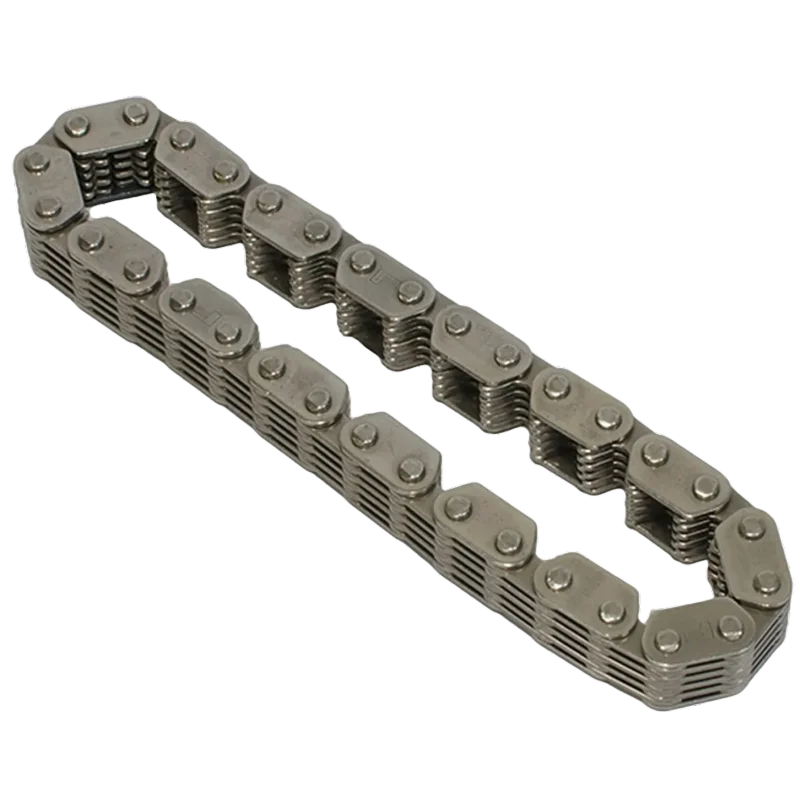

زنجیر صنعتی سایلنت

زنجیر سایلنت استاندارد SC

سری SC خانواده شناخته‌شده زنجیر دندانه معکوس با پروفایل چرخ‌زنجیر استاندارد ASME است. این سری بیشتر در تعمیر و جایگزینی درایوهایی دیده می‌شود که از ابتدا برای Silent Chain استاندارد طراحی شده‌اند.

استاندارد ASME B29.2M اطلاعاتی مانند نام‌گذاری، ابعاد عمومی، عرض زنجیر، تلرانس طول و هندسه چرخ‌زنجیر را پوشش می‌دهد. بااین‌حال، تطابق با ASME به معنی یکسان‌بودن طراحی داخلی مفصل یا امکان اتصال قطعات دو سازنده نیست.

وضعیت عرضه SC نیز باید در سطح برند کنترل شود. برای مثال، Cross+Morse همچنان سری SC را در گام‌های 3/16 تا 2 اینچ معرفی می‌کند؛ اما Ramsey پذیرش سفارش جدید SC خود را از اول نوامبر ۲۰۲۵ متوقف کرده و Rampower را یکی از مسیرهای جایگزینی معرفی کرده است. بنابراین عبارت «SC موجود است» بدون ذکر سازنده، اطلاعات کاملی برای خرید نیست.

زنجیر Rampower یا RP

Rampower نام سری اختصاصی Ramsey است که برای کار روی چرخ‌زنجیرهای دارای پروفایل استاندارد ASME طراحی شده است. طبق اطلاعات سازنده، طراحی صفحات و پین‌ها، سطح تکیه‌گاهی بیشتر و Shot Peening صفحات باعث شده ظرفیت آن نسبت به SC استاندارد همان سازنده افزایش پیدا کند.

Ramsey برای Rampower گام‌های زیر را اعلام کرده است:

• 3/8 اینچ؛ ۹٫۵۲۵ میلی‌متر

• 1/2 اینچ؛ ۱۲٫۷۰ میلی‌متر

• 5/8 اینچ؛ ۱۵٫۸۷۵ میلی‌متر

• 3/4 اینچ؛ ۱۹٫۰۵ میلی‌متر

• 1 اینچ؛ ۲۵٫۴۰ میلی‌متر

• 1 1/2 اینچ؛ ۳۸٫۱۰ میلی‌متر

• 2 اینچ؛ ۵۰٫۸۰ میلی‌متر

سازنده برای این سری سرعت تا ۷۰۰۰ فوت بر دقیقه و کاربردهای ثبت‌شده تا ۲۵۰۰ اسب بخار را اعلام کرده است. این اعداد مشخصات خانواده Rampower هستند و نباید به تمام زنجیرهای سایلنت یا تمام عرض‌های آن تعمیم داده شوند.

زنجیر سایلنت RPV و خانواده HV

RPV و HV به خانواده‌های HighPerformance تعلق دارند. در این مدل‌ها، شکل صفحه، مفصل دوپین و پروفایل زنجیر و چرخ‌زنجیر برای کاهش ضربه درگیری و تغییرات سرعت ناشی از Chordal Action طراحی شده‌اند.

Ramsey، سری RPV را در دو ساختار Type 115 و Type 139 ارائه می‌کند و برای آن سرعت بیش از ۷۰۰۰ فوت بر دقیقه و توان بیش از ۳۰۰۰ اسب بخار را اعلام کرده است. چرخ‌زنجیر RPV دارای پروفایل Involute است و نباید صرفاً به دلیل Pitch یکسان با چرخ‌زنجیر SC یا RP جایگزین شود.

Ramsey تطابق RPV خود با Morse HV و نسل اصلی Morse HYVO را اعلام کرده است؛ اما همین سازنده نیز اتصال‌دادن بخش‌هایی از زنجیر دو برند به یکدیگر را مجاز نمی‌داند. این قابلیت جایگزینی، ادعایی مشخص درباره همین محصولات است و یک قانون عمومی برای تمام زنجیرهای HV محسوب نمی‌شود.

زنجیر سایلنت Duplex و Ramflex

در Silent Chain، اصطلاح Duplex با زنجیر رولری دو ردیفه تفاوت دارد. Duplex Silent Chain در دو سمت خود دندانه دارد و می‌تواند چرخ‌زنجیرها را از هر دو طرف زنجیر به حرکت درآورد.

این ساختار در درایوهای Serpentine، ماشین‌آلات چندمحوره و سیستم‌هایی استفاده می‌شود که چند چرخ‌زنجیر در دو سمت مسیر قرار گرفته‌اند. خانواده‌های شناخته‌شده Ramsey شامل موارد زیر هستند:

• Rampower Duplex

• Ramflex

• SC Duplex

Rampower Duplex طبق اعلام سازنده حدود دو برابر SC Duplex همان برند ظرفیت دارد. Ramflex نیز برای بارهای ضربه‌ای، بار زیاد یا فضای نصب محدود طراحی شده است. این اعداد و جایگاه عملکردی به محصولات Ramsey مربوط‌اند و جای محاسبه درایو را نمی‌گیرند.

زنجیر سایلنت کانوایری و انتقال شیشه

زنجیر سایلنت کانوایری خود یک خانواده گسترده است. در کاتالوگ Ramsey، سری‌هایی مانند Ultralife، Ultralife Extended Pitch، LoProfile، Allguard FX، Lifeguard، Sentry، AllSteel و RSelect برای شرایط متفاوت حمل محصول ارائه شده‌اند.

تفاوت این مدل‌ها می‌تواند در تعداد پین، ترکیب صفحه و Spacer، ارتفاع زنجیر، محافظت سر پین، سطح مقاوم به سایش، نوع Guide و قابلیت کار در دمای بالا باشد. برای مثال، ساختار LinkSpacer وزن و جرم حرارتی را کاهش می‌دهد و عبور هوا یا آلودگی از میان زنجیر را آسان‌تر می‌کند؛ در مقابل، ساختار AllLink معمولاً سطح تکیه‌گاهی و تعداد صفحات بیشتری برای تقسیم بار دارد.

کد زنجیر سایلنت چگونه خوانده می‌شود؟

کدگذاری Silent Chain میان تمام سازندگان یکسان نیست. بنابراین ابتدا باید نام برند و خانواده محصول مشخص شود و سپس کد از کاتالوگ همان سازنده خوانده شود.

در سیستم متداول Ramsey:

• پیشوند SC نوع استاندارد زنجیر را نشان می‌دهد.

• پیشوند RP به Rampower اشاره دارد.

• پیشوند RPV خانواده HighPerformance این سازنده است.

• عدد بعد از پیشوند، Pitch را بر حسب یک‌هشتم اینچ مشخص می‌کند.

• دو رقم پایانی، عرض اسمی را بر حسب یک‌چهارم اینچ نشان می‌دهند.

• افزودن تعداد دندانه به انتهای کد، کد چرخ‌زنجیر سازگار را می‌سازد.

برای زنجیر 3/16 اینچ، Ramsey از روش متفاوتی استفاده می‌کند: قسمت Pitch بر حسب یک‌شانزدهم و عرض بر حسب یک‌سی‌ودوم اینچ کدگذاری می‌شود.

این روش کدخوانی را نباید روی محصولات Cross+Morse، Renold، Donghua یا سازندگان دیگر اعمال کرد؛ مگر اینکه کاتالوگ همان سازنده چنین ساختاری را تأیید کرده باشد.

Center Guide و Side Guide چه تفاوتی دارند؟

Guide Plate وظیفه نگه‌داشتن مسیر جانبی زنجیر روی چرخ‌زنجیر را دارد. محل قرارگیری Guide باید با شیار یا ساختمان چرخ‌زنجیر هماهنگ باشد.

Side Guide و Center Guide ممکن است در یک کاربرد ظرفیت نزدیک داشته باشند، اما چرخ‌زنجیر آن‌ها الزاماً یکسان نیست. در شناسایی زنجیر، علاوه بر عرض روی پین‌ها باید عرض بین Guideها نیز اندازه‌گیری شود.

انتخاب یک زنجیر سایلنت مناسب، به‌شدت به شرایط کاری سیستم مانند دور موتور، میزان بار، حرارت و بودجه پروژه بستگی دارد. در بازار صنعتی ایران، نام چند برند معتبر ژاپنی و چینی بیشتر از سایر رقبا به گوش می‌خورد که هرکدام سطح مشخصی از کیفیت و کارایی را ارائه می‌دهند:

• KANA (ژاپن)
  برند نام‌آشنای ژاپنی کانا، استانداردهای سخت‌گیرانه‌ای در متدولوژی ساخت و عملیات حرارتی پلاک‌ها اعمال می‌کند. زنجیرهای سایلنت KANA به دلیل تلورانس‌های ابعادی بسیار دقیق، کیفیت بالای آلیاژ فولاد مصرفی و کمترین میزان کشیدگی اولیه (Elongation)، انتخابی ایده‌آل برای تجهیزات حساسی هستند که به کارکرد کاملاً روان، عمر مفید بالا و استهلاک ناچیز نیاز دارند.

• ZHD (چین)
  برند ZHD بیشتر به‌عنوان یک راهکار مقرون‌به‌صرفه و اقتصادی در بازار ایران شناخته می‌شود. زنجیرهای سایلنت این برند برای کاربردهای عمومی، محیط‌های کاری با تنش متوسط و سیستم‌هایی که استانداردهای فوق‌العاده سنگین در آن‌ها اولویت اول نیست، کارایی قابل‌قبولی ارائه می‌دهند. ZHD گزینه‌ای منطقی برای پروژه‌هایی است که مدیران خرید به دنبال موازنه میان هزینه‌های اولیه و کارایی قابل‌قبول هستند.

• DONGHUA (چین)
  دونگوا به‌عنوان یکی از بزرگ‌ترین و معتبرترین هلدینگ‌های تولید زنجیر در سطح جهان، سبد محصولاتی بسیار متنوعی از انواع زنجیرهای سایلنت را عرضه می‌کند. این برند با بهره‌گیری از تجهیزات مدرن تست کشش و فناوری‌های پیشرفته مفصلی، محصولاتی با عملکرد پایدار تولید کرده است. دسترسی مناسب و ثبات کیفی نسبی، زنجیرهای دانگ‌هوا را به گزینه‌ای مطمئن برای خطوط تولید مداوم و صنایع متوسط و سنگین تبدیل کرده است.

زنجیر سایلنت بهتر است یا زنجیر رولری و تسمه تایم؟

هیچ‌کدام برای تمام درایوها انتخاب برتر نیستند. تصمیم باید از روی سرعت، توان، محیط، فضای نصب، هزینه چرخ‌ها و برنامه نگهداری گرفته شود.

نام Silent به معنی بی‌صدابودن کامل نیست. سرعت، بار، تعداد دندانه، هم‌راستایی، روانکاری و استحکام شاسی می‌توانند صدای نهایی درایو را تغییر دهند.

زنجیر سایلنت صنعتی به دلیل ساختار دندانه‌ای خاص و عدم استفاده از غلتک، رفتاری کاملاً متفاوت از زنجیرهای معمولی دارد. ویژگی‌هایی چون انتقال قدرت بدون ضربه، حذف ارتعاشات، کارکرد در سرعت‌های بالا و بازدهی تا ۹۹ درصد، این قطعه را به انتخابی حیاتی در صنایع حساس تبدیل کرده است.

پمپ‌های صنعتی و تجهیزات نفت و گاز

در پمپ‌های دوربالا، Mud Pump، تجهیزات حفاری و سیستم‌هایی که توان زیادی باید در فضای محدود منتقل شود، سری‌های HighPerformance می‌توانند جایگزین مناسبی برای درایوهای بزرگ‌تر باشند. بار ضربه‌ای، دور واقعی شفت و روش روغن‌رسانی در این کاربردها تعیین‌کننده‌اند.

رول‌گرایندر و ماشین‌آلات فولاد

حرکت یکنواخت و کاهش نوسان سرعت در Roll Grinder، ماشین‌های پرداخت، بعضی خطوط شکل‌دهی و تجهیزات فرآوری فلز اهمیت دارد. انتخاب نادرست تعداد دندانه یا پروفایل چرخ‌زنجیر می‌تواند دقت حرکتی را از بین ببرد؛ حتی اگر زنجیر ظرفیت کششی کافی داشته باشد.

دینامومتر و تجهیزات تست

در Dynamometer، FourSquare Test Rig و تجهیزات آزمون انتقال قدرت، نوسان سرعت، ارتعاش و تلفات مکانیکی روی دقت اندازه‌گیری اثر می‌گذارند. زنجیر HV و RPV در منابع سازندگان برای چنین کاربردهایی ذکر شده‌اند.

استارتر توربین گاز، فن و بلوئر

انتقال توان در سرعت بالا و ابعاد محدود، دلیل استفاده از Silent Chain در بعضی استارترهای توربین، فن‌های صنعتی و Blowerها است. در این سیستم‌ها، روانکاری پیوسته و بالانس چرخ‌زنجیر اهمیت بیشتری پیدا می‌کند.

ماشین‌آلات چاپ، نساجی و کاغذ

در خطوطی که هماهنگی حرکت چند شفت، کاهش ضربان سرعت و کنترل صدا اهمیت دارد، زنجیر دندانه معکوس می‌تواند به‌عنوان درایو اصلی یا هماهنگ‌کننده استفاده شود. بااین‌حال، برای Positioning بسیار دقیق باید لقی، فرسایش مفصل و کنترل کشش نیز محاسبه شوند.

زنجیر سایلنت صنایع شیشه

در Hot End و Cold End صنایع شیشه، زنجیر سایلنت کانوایری برای حمل بطری، جار و ظروف شیشه‌ای کاربرد دارد. سطح یکنواخت، مقاومت در برابر گرما و امکان ساخت در عرض‌های مختلف، مزیت اصلی این زنجیر است.

انتخاب مدل برای خط شیشه باید بر اساس دمای محصول، عرض کانوایر، سرعت، ابعاد ظروف، نوع Transfer Plate، Wear Plate، Guide جانبی و نیاز به عبور هوا انجام شود. تنها عبارت «زنجیر سایلنت نیم اینچ» برای این کاربرد کافی نیست.

کالبدشکافی یک کاربرد واقعی: زنجیر HV در پمپ حفاری

کاتالوگ Cross+Morse یکی از نخستین کاربردهای صنعتی خانواده HV را روی Slush Pump یک دستگاه حفاری ثبت کرده است. زنجیر استفاده‌شده دارای مشخصات زیر بود:

• Pitch برابر 2 اینچ یا ۵۰٫۸ میلی‌متر

• عرض 12 اینچ یا ۳۰۴٫۸ میلی‌متر

• توان انتقالی ۱۳۰۰ کیلووات

• دور کاری ۶۵۰ دور بر دقیقه

بر اساس رابطه گشتاور، این درایو حدود ۱۹٫۱ کیلونیوتن‌متر گشتاور منتقل می‌کرد:

T = 9550 × 1300 ÷ 650 ≈ 19100 N·m

نکته مهم این مطالعه صرفاً بزرگ‌بودن Pitch نیست. سازنده ظرفیت موردنیاز را با ترکیب گام 2 اینچ، عرض 12 اینچ، مفصل دوپین و پروفایل اختصاصی HV تأمین کرده است. در Silent Chain، عرض زنجیر یکی از متغیرهای اصلی ظرفیت است؛ بنابراین افزایش توان همیشه به معنی انتخاب Pitch بزرگ‌تر نیست.

این نمونه یک مطالعه کاتالوگی تاریخی Cross+Morse است و پروژه اجرایی پرداد محسوب نمی‌شود. همچنین عدد ۱۳۰۰ کیلووات را نمی‌توان ظرفیت عمومی تمام زنجیرهای HV دواینچ دانست؛ تعداد دندانه‌ها، ضریب سرویس، روغن‌کاری، عرض و طراحی همان سری باید در انتخاب نهایی کنترل شوند.

انتخاب فنی زنجیر سایلنت صنعتی

ابتدا خانواده زنجیر و چرخ‌زنجیر را تطبیق دهید

Pitch و عرض برابر برای اثبات سازگاری کافی نیستند. پروفایل دندانه، نوع مفصل، Guide و Buildup زنجیر باید با چرخ‌زنجیر هماهنگ باشند.

RP برای پروفایل استاندارد ASME طراحی شده است؛ اما RPV از پروفایل Involute اختصاصی خود استفاده می‌کند. نصب RPV روی چرخ SC یا استفاده از چرخ‌زنجیر یک برند بدون تأیید سازنده می‌تواند باعث ضربه، صدا، سایش و توزیع نامناسب بار شود.

عرض اسمی را با عرض واقعی اشتباه نگیرید

در استعلام زنجیر سایلنت ممکن است با سه عرض متفاوت روبه‌رو شویم:

• Nominal Width یا عرض اسمی موجود در کد

• Width Over Links یا عرض روی صفحات

• Width Over Heads یا حداکثر عرض روی سر پین‌ها

• Width Between Guides در مدل Side Guide

عرض اسمی یک اندازه تقریبی برای نام‌گذاری است و نباید مستقیماً به‌عنوان فضای نصب استفاده شود.

توان نامی موتور برای انتخاب کافی نیست

برای انتخاب زنجیر انتقال قدرت این اطلاعات نیاز است:

• توان واقعی روی شفت

• دور چرخ‌زنجیر کوچک

• تعداد دندانه چرخ کوچک و بزرگ

• نسبت انتقال

• فاصله مراکز شفت‌ها

• نوع محرک و دستگاه

• ضریب سرویس و بار ضربه‌ای

• ساعات کار روزانه

• محدودیت فضای نصب

• نوع روانکاری

• دمای محیط و میزان آلودگی

عرض زنجیر باید از جدول Power Rating همان خانواده و پس از اعمال ضرایب تصحیح انتخاب شود. استحکام کششی یا Ultimate Strength مبنای مستقیم ظرفیت انتقال توان نیست.

نصب و نگهداری زنجیر سایلنت

Ramsey برای درایوهای خود موازی‌بودن شفت‌ها در محدوده تقریبی ۰٫۴ میلی‌متر به ازای هر متر را توصیه می‌کند. برای درایو افقی یا مایل تا ۶۰ درجه نیز Sag حدود دو درصد فاصله مراکز به‌عنوان نقطه شروع مطرح شده است؛ اما در درایو عمودی، FixedCenter، معکوس‌شونده یا دارای ترمز دینامیکی شرایط متفاوت است. این اعداد باید با دستورالعمل سازنده زنجیر نهایی تطبیق داده شوند.

روانکار باید به داخل مفصل‌ها برسد. گریس و روغن بسیار غلیظ معمولاً نفوذ کافی ندارند. در دستورالعمل Ramsey:

• روانکاری دستی یا قطره‌ای عموماً برای سرعت بیش از ۱۰۰۰ فوت بر دقیقه توصیه نمی‌شود.

• روغن‌کاری حمامی یا دیسکی تا حدود ۲۵۰۰ فوت بر دقیقه قابل‌استفاده است.

• برای بار سنگین یا سرعت بالاتر از حدود ۲۵۰۰ فوت بر دقیقه، گردش اجباری روغن روش ترجیحی است.

این محدوده‌ها راهنمای همان سازنده‌اند و برای طراحی نهایی باید توان، عرض، دما و وضعیت محفظه روغن در نظر گرفته شوند.

چه زمانی زنجیر سایلنت فرسوده تعویض شود؟

افزایش طول زنجیر بیشتر از سایش مفصل‌ها ناشی می‌شود، نه کش‌آمدن صفحات. Ramsey یک رابطه عمومی برای حد درگیری با چرخ بزرگ ارائه می‌کند:

حد تقریبی افزایش طول = 200 ÷ N درصد

در این رابطه N تعداد دندانه چرخ‌زنجیر بزرگ است. برای مثال، اگر چرخ بزرگ ۸۰ دندانه داشته باشد، حد هندسی حاصل حدود ۲٫۵ درصد خواهد بود. شرایط بار، سرعت و حساسیت دستگاه ممکن است تعویض در درصد پایین‌تری را ضروری کند.

هنگام تعویض زنجیر سایلنت چه اطلاعاتی لازم است؟

اگر کد زنجیر خوانا نیست، این اطلاعات را ثبت کنید:

• انتقال قدرت یا کانوایری‌بودن زنجیر

• Pitch با اندازه‌گیری فاصله مرکز پین اول تا پین سوم و تقسیم بر دو

• عرض روی صفحات

• عرض روی سر پین‌ها

• عرض بین Guideها

• Center Guide، TwoCenter Guide، Side Guide یا Multiguide

• یک‌پین یا دوپین‌بودن مفصل

• وجود Spacer میان صفحات

• دندانه‌داربودن یک سمت یا هر دو سمت

• طول بر حسب تعداد گام

• تعداد دندانه و عکس چرخ‌زنجیر

• نوشته یا علامت روی صفحات و پین‌ها

در بعضی موارد، عکس برای تشخیص نهایی کافی نیست و ارسال یک قطعه کوتاه از زنجیر فرسوده یا نقشه چرخ‌زنجیر ضرورت دارد.
