خریدزنجیر صنعتی تک ردیفه از پرداد
ما در گروه صنعتی پرداد با در نظر گرفتن نیاز خطوط تولید، مجموعه‌ای کامل از زنجیرهای صنعتی تکردیفه (Simplex) را برای کاربردهای مختلف صنعتی تأمین کرده‌ایم. این نوع زنجیرها به‌دلیل ساختار ساده، استحکام مناسب و انتقال قدرت یکنواخت، از پرمصرف‌ترین زنجیرها در ماشین‌آلات صنعتی و خطوط انتقال به شمار می‌روند.
در پرداد، زنجیرهای تکردیفه از برندهای معتبر KANA ژاپن، DONGHUA و ZHD به‌صورت مستقیم تأمین و عرضه می‌شوند تا مشتریان بتوانند با توجه به شرایط کاری، ظرفیت بار و نوع دستگاه، گزینه مناسب را انتخاب کنند. این زنجیرها در صنایع مختلفی از جمله بسته‌بندی، صنایع غذایی، ماشین‌آلات کشاورزی، خطوط کانوایر، فولاد و تجهیزات انتقال مواد کاربرد گسترده‌ای دارند.
ما تلاش کرده‌ایم با فراهم کردن موجودی متنوع و ارائه مشاوره فنی، انتخاب و تأمین زنجیر مناسب برای تجهیزات صنعتی را برای مشتریان سریع‌تر و مطمئن‌تر کنیم. برای دریافت اطلاعات بیشتر، مشاوره تخصصی و ثبت سفارش زنجیر صنعتی می‌توانید با کارشناسان گروه صنعتی پرداد در تماس باشید.

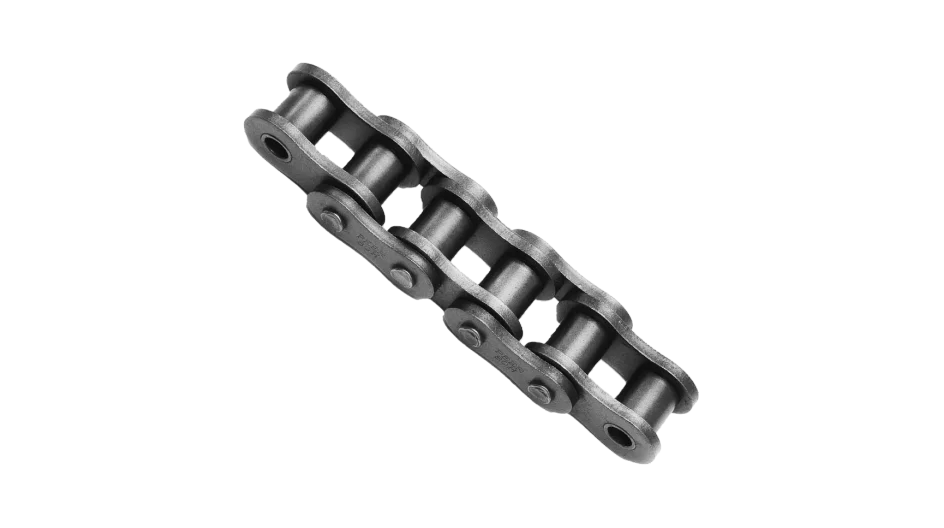

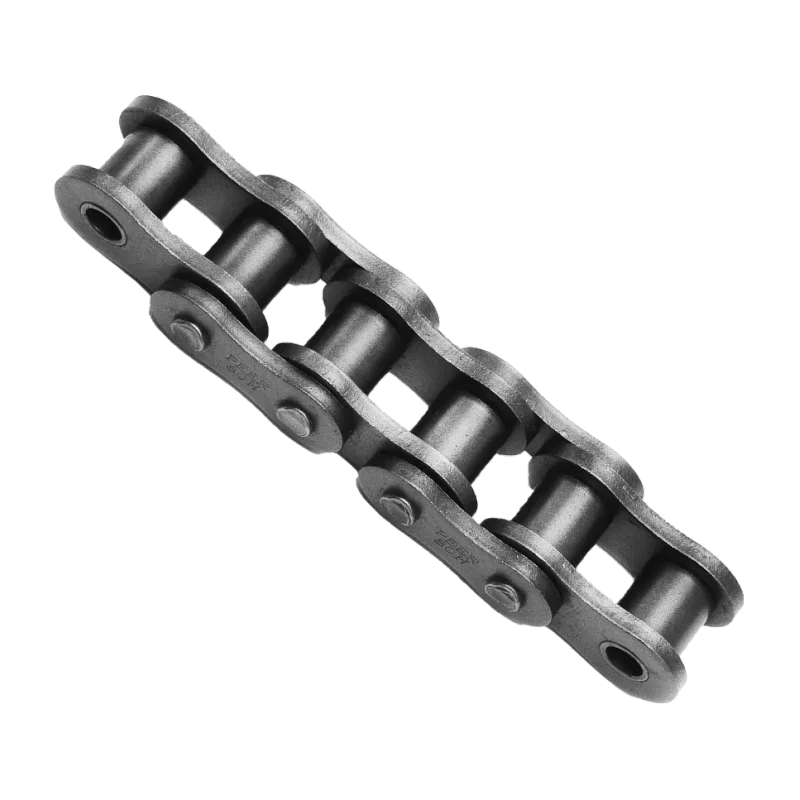

بررسی زنجیر صنعتی تک ردیفه
وقتی در صنعت صحبت از انتقال قدرت با راندمان بالا، قابلیت اطمینان و هزینه منطقی میشود، زنجیر صنعتی تکردیفه (که در بازار به نام‌های Simplex، Single Row یا تکردیفه شناخته میشود) بلافاصله در ذهن تداعی میشود. این زنجیر، که شاید در نگاه اول ساده به نظر برسد، در واقع ستون فقرات بسیاری از ماشین‌آلات و خطوط تولید در صنایع مختلف است. در مواردی که نیاز به انتقال قدرت متوسط تا قابل توجه است، اما نه در حد فوق‌سنگین که نیازمند زنجیرهای چند ردیفه باشد، زنجیر تکردیفه گزینه‌ای ایده‌آل و اقتصادی محسوب میشود. دلیل این ارجحیت در راندمان انرژی بسیار بالای آن نهفته است؛ این زنجیر با حداقل اتلاف توان، قدرت را منتقل می‌کند که مستقیماً به کاهش هزینه‌های عملیاتی منجر میشود.
SIMPLEX ROLLER CHAIN
دسته‌بندی زنجیرهای تکردیفه صنعتی

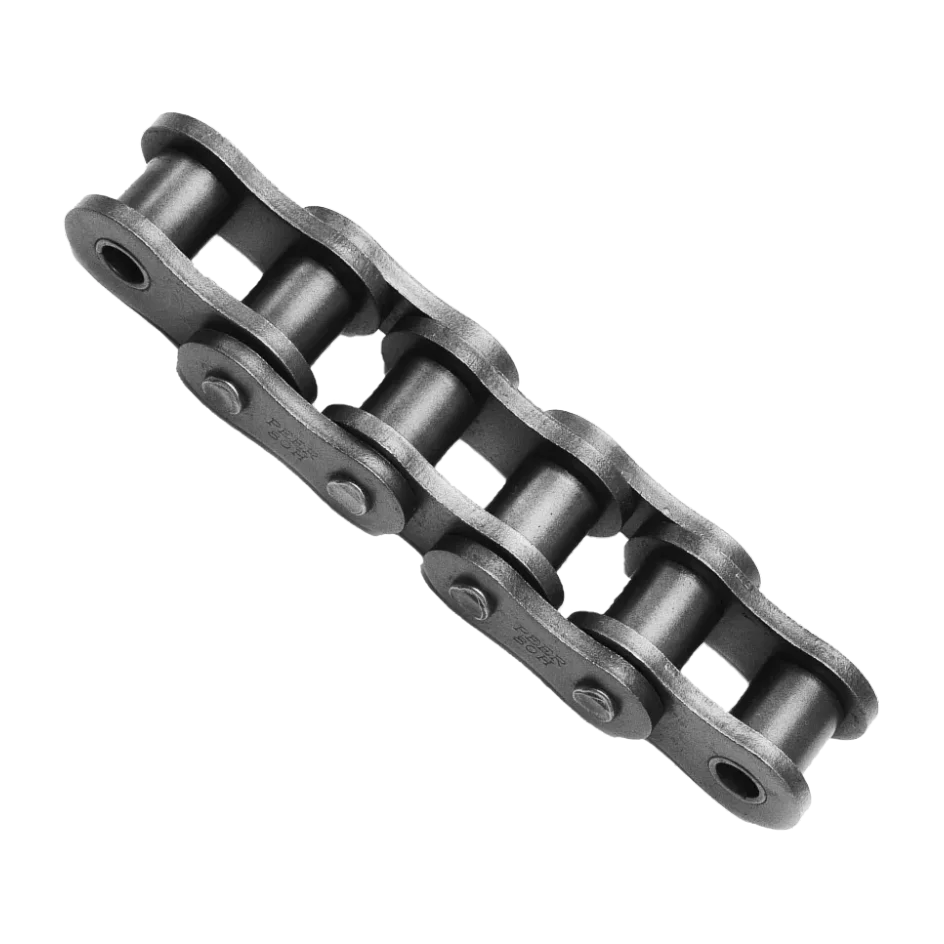

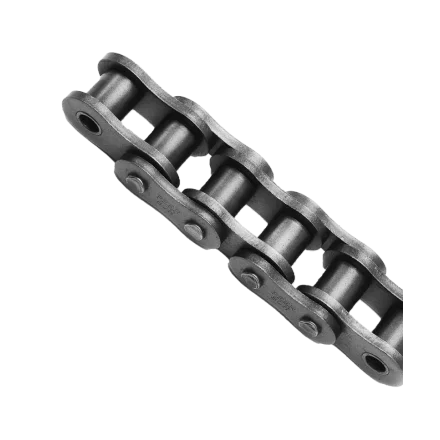

زنجیر تکردیفه استاندارد (Standard Roller Chain)
رایج‌ترین نوع زنجیر صنعتی که مطابق استانداردهای ANSI یا DIN/ISO تولید میشود. این زنجیر برای انتقال قدرت در اکثر ماشین‌آلات صنعتی، خطوط تولید و تجهیزات عمومی استفاده میشود.
زنجیر تکردیفه استیل (Stainless Steel Chain)
این نوع از فولاد ضدزنگ ساخته میشود و در محیط‌هایی که رطوبت، مواد شیمیایی یا شرایط بهداشتی وجود دارد کاربرد دارد. بیشترین استفاده آن در صنایع غذایی، دارویی و شست‌وشویی است.

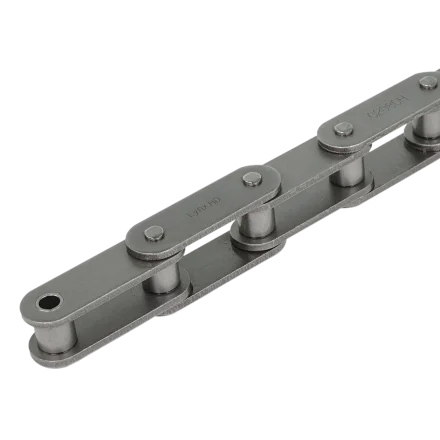

زنجیر تکردیفه دوگام یا گام بلند (Double Pitch Chain)
در این زنجیر، فاصله مرکز دو پین متوالی دو برابر گام زنجیر استاندارد متناظر است؛ برای مثال، گام زنجیر 40 برابر ۱۲٫۷ میلی‌متر و گام مدل دوگام 2040 برابر ۲۵٫۴ میلی‌متر است. این خانواده مدلهای انتقال قدرت و کانوایری دارد و انتخاب آن به سرعت، بار، نوع رولر و چرخ‌زنجیر بستگی دارد. «دوگام» به فاصله پینها اشاره می‌کند و با «دوردیفه» متفاوت است.

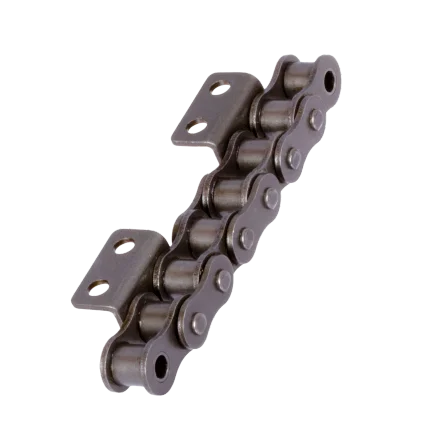

زنجیر تکردیفه شاخک‌دار (Attachment Chain)
در این زنجیرها قطعات اضافی یا Attachment روی پلیت‌ها نصب شده که امکان اتصال قطعات، سینی یا محصولات را فراهم می‌کند. این نوع بیشتر در کانوایرها و خطوط انتقال قطعه کاربرد دارد.

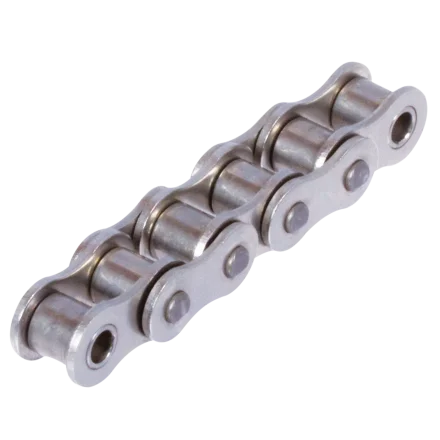

زنجیر تکردیفه سنگین (Heavy Duty Chain)
این مدل با پلیت‌های ضخیمتر و مقاومت بالاتر ساخته میشود و برای شرایطی که بار بیشتر یا شوک مکانیکی وجود دارد استفاده میشود.
به طور کلی، انتخاب نوع زنجیر تکردیفه به نوع کاربرد، میزان بار، شرایط محیطی و نوع سیستم انتقال بستگی دارد.
مقایسه برندهای مطرح زنجیر تکردیفه
در بازار زنجیرهای صنعتی تکردیفه، برندهای مختلفی با سطح کیفیت و قیمت متفاوت وجود دارند. انتخاب برند مناسب معمولاً به نوع کاربرد، شرایط کاری دستگاه، میزان بار و بودجه پروژه بستگی دارد. برخی برندها تمرکز بیشتری روی دوام و دقت ساخت دارند و برای کاربری‌های حساس مناسب‌تر هستند، در حالی که برخی دیگر گزینه‌های اقتصادی‌تری برای کاربردهای عمومی ارائه می‌دهند.
در میان برندهای موجود، سه برند DONGHUA، KANA و ZHD از گزینه‌های پرکاربرد در صنعت به شمار می‌روند:
KANA ژاپن: انتخابی مناسب برای خطوط تولید دقیق و کاربردهایی که کیفیت، طول عمر بالا و عملکرد پایدار اهمیت زیادی دارد.
DONGHUA: یکی از بزرگ‌ترین تولیدکنندگان زنجیر صنعتی در جهان که تعادل خوبی بین کیفیت، تنوع محصول و قیمت ارائه می‌دهد و در بسیاری از کاربردهای صنعتی استفاده میشود.
ZHD: گزینه‌ای اقتصادی برای کاربردهای عمومی صنعتی که نیاز به عملکرد قابل‌قبول با هزینه مناسب دارند.
به طور خلاصه، اگر کیفیت ممتاز و دوام طولانی مدنظر باشد معمولاً KANA انتخاب میشود، برای کاربری‌های صنعتی متنوع با کیفیت استاندارد جهانی DONGHUA گزینه مناسبی است و در پروژه‌هایی که مدیریت هزینه اهمیت بیشتری دارد ZHD می‌تواند انتخاب اقتصادی‌تری باشد.
در بخش زیر می‌توانید روی هر یک از این برندها کلیک کنید و اطلاعات کامل‌تری درباره مشخصات، ویژگی‌ها و محصولات هر برند مشاهده کنید.
کاربرد زنجیر صنعتی تکردیفه در صنایع مختلف
زنجیر صنعتی تکردیفه (Simplex Roller Chain)به دلیل ساختار ساده، قابلیت اطمینان بالا و نگهداری آسان، در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد. در ادامه، مهم‌ترین کاربردهای این نوع زنجیر در صنایع مختلف و دلایل استفاده از آن بررسی میکنیم:
صنایع بسته‌بندی
در صنعت بسته‌بندی، حرکت یکنواخت و دقیق تجهیزات اهمیت زیادی دارد، زیرا کوچک‌ترین ناهماهنگی می‌تواند باعث اختلال در فرآیند پرکردن، لیبل‌زنی یا بسته‌بندی شود. به همین دلیل زنجیرهای تکردیفه به دلیل انتقال قدرت نرم، لرزش کم و عملکرد پایدار، گزینه بسیار مناسبی برای این تجهیزات هستند. البته در برخی خطوط سنگین‌تر ممکن است از زنجیرهای چندردیفه یا زنجیرهای کانوایری نیز استفاده شود.
صنایع غذایی و دارویی
در این صنایع، بهداشت، قابلیت شست‌وشو و عملکرد مطمئن در شیفت‌های کاری طولانی از اهمیت بالایی برخوردار است. زنجیرهای تکردیفه، به‌خصوص در مدلهای استیل ضدزنگ، به دلیل حرکت روان و امکان استفاده در محیط‌های بهداشتی، گزینه‌ای بسیار مناسب برای خطوط انتقال بطری، قوطی و بسته‌های دارویی محسوب می‌شوند. در برخی تجهیزات انتقال محصول نیز ممکن است از زنجیرهای کانوایری یا پلاستیکی استفاده شود.
ماشین‌آلات کشاورزی
در ماشین‌آلات کشاورزی، تجهیزات معمولاً در شرایط محیطی سخت مانند گردوغبار، رطوبت و بار متغیر کار می‌کنند. زنجیر تکردیفه به دلیل ساختار مستحکم و نگهداری نسبتاً ساده، در بسیاری از سیستم‌های انتقال حرکت در این تجهیزات استفاده میشود. البته در برخی بخش‌های ماشین‌آلات کشاورزی، زنجیرهای مخصوص کشاورزی یا زنجیرهای سنگین‌تر نیز کاربرد دارند.
صنایع فولاد و معادن
در این صنایع، تحمل بارهای مکانیکی بالا و مقاومت در شرایط کاری سخت اهمیت زیادی دارد. در بخش‌هایی از تجهیزات انتقال قدرت که بار در محدوده متوسط قرار دارد، زنجیرهای تکردیفه می‌توانند عملکرد قابل‌اعتمادی داشته باشند. با این حال در بسیاری از کاربردهای سنگین‌تر، معمولاً از زنجیرهای چندردیفه یا زنجیرهای کانوایر سنگین استفاده میشود.
خطوط کانوایر و انتقال مواد
در سیستم‌های انتقال مواد، مهم‌ترین عامل حرکت پیوسته و بدون توقف تجهیزات است. زنجیرهای تکردیفه به دلیل انتقال پایدار نیرو بین موتور و چرخ‌زنجیر و همچنین تعمیر و نگهداری ساده، در بسیاری از خطوط کانوایر سبک و متوسط مورد استفاده قرار می‌گیرند. البته برای خطوط انتقال سنگین‌تر معمولاً زنجیرهای کانوایری تخصصی انتخاب می‌شوند.
صنایع چوب و ماشین‌آلات صنعتی
در ماشین‌آلات صنعت چوب و بسیاری از دستگاه‌های صنعتی عمومی، سادگی سیستم انتقال قدرت و هزینه نگهداری مناسب اهمیت دارد. زنجیرهای تکردیفه به دلیل ساختار ساده، دسترسی آسان به قطعات و عملکرد قابل‌اعتماد، در این تجهیزات کاربرد گسترده‌ای دارند. در برخی دستگاه‌های بزرگ‌تر نیز ممکن است از زنجیرهای چندردیفه برای افزایش ظرفیت انتقال نیرو استفاده شود.
چه زمانی از زنجیر صنعتی تکردیفه استفاده میشود؟
بار انتقالی متوسط باشد
اگر میزان نیرویی که باید منتقل شود خیلی سنگین نباشد، زنجیر تکردیفه انتخاب مناسبی است. در بسیاری از دستگاه‌های صنعتی که بار در محدوده معمول قرار دارد، همین نوع زنجیر به‌خوبی پاسخگو است و نیازی به زنجیرهای دوردیفه یا سه‌ردیفه نیست.
فضا برای نصب محدود باشد
زنجیر تکردیفه نسبت به مدلهای چندردیفه هم‌گام، عرض کمتری دارد و برای دستگاه‌هایی با فضای عرضی محدود قابل‌بررسی است. پیش از انتخاب، باید عرض کامل زنجیر و چرخ‌زنجیر، فاصله از حفاظ و ظرفیت موردنیاز دستگاه کنترل شوند.
سرعت حرکت سیستم نسبتاً بالا باشد
زنجیر تکردیفه می‌تواند در انتقال قدرت با سرعت نسبتاً بالا استفاده شود، به شرط آنکه سایز، تعداد دندانه چرخ‌زنجیر و روش روانکاری متناسب انتخاب شوند. تک‌ردیفه‌بودن بهتنهایی نشانه مناسببودن برای دور بالا نیست؛ ظرفیت انتقال توان در سرعت موردنظر باید از جدول سازنده بررسی شود.
مطالب مرتبط
REVIEW
SIMPLEX ROLLER CHAIN
تفاوت زنجیر صنعتی تکردیفه سری A و سری B
زنجیر صنعتی تکردیفه (Simplex Roller Chain) از نظر استاندارد ساخت معمولاً به دو سری اصلی A و B تقسیم میشود. این تقسیم‌بندی بر اساس استانداردهای بین‌المللی طراحی و ابعاد زنجیر انجام میشود.
سری A (ANSI Standard Chain)
این سری بر اساس استاندارد ANSI آمریکا تولید میشود و بیشتر در ماشین‌آلاتی که بر اساس استانداردهای آمریکایی طراحی شده‌اند استفاده میشود. ابعاد پلیت، قطر رولر و فاصله‌ها در این سری با استاندارد ANSI تعریف شده است.
نمونه سایزهای رایج این سری شامل 40، 50، 60، 80 و 100 هستند.
زنجیرهای سری A معمولاً در ماشین‌آلات صنعتی، خطوط تولید و تجهیزات وارداتی با استاندارد آمریکایی کاربرد دارند.
سری B؛ زنجیر با ابعاد استاندارد بریتانیایی
زنجیرهای سری B با کدهایی مانند 08B-1، 10B-1 و 12B-1 شناخته می‌شوند و ابعاد آن‌ها در استانداردهای ISO 606 و DIN 8187 تعریف شده است. ISO یک استاندارد بین‌المللی است و نباید آن را «استاندارد اروپایی» نامید. هنگام جایگزینی، علاوه بر گام، قطر رولر و عرض داخلی را بررسی کنید؛ برای مثال، 08B-1 و 40-1 گام یکسانی دارند، اما جایگزین مستقیم یکدیگر نیستند.
جدول ابعاد زنجیر تک ردیفه سری B؛ از 05B-1 تا 48B-1
این جدول برای شناسایی و تطبیق هندسی است. ظرفیت انتقال توان، تلرانس‌ها، طول پین و وزن باید از دیتاشیت برند و سری نهایی کنترل شوند.
کد | Pitch P | قطر رولر R | عرض داخلی W | قطر پین D | ارتفاع صفحه H |
05B-1 | 8.000 | 5.00 | 3.00 | 2.31 | 7.10 |
06B-1 | 9.525 | 6.35 | 5.72 | 3.28 | 8.20 |
08B-1 | 12.700 | 8.51 | 7.75 | 4.45 | 11.80 |
10B-1 | 15.875 | 10.16 | 9.65 | 5.08 | 14.70 |
12B-1 | 19.050 | 12.07 | 11.68 | 5.72 | 16.00 |
16B-1 | 25.400 | 15.88 | 17.02 | 8.28 | 21.00 |
20B-1 | 31.750 | 19.05 | 19.56 | 10.19 | 26.40 |
24B-1 | 38.100 | 25.40 | 25.40 | 14.63 | 33.20 |
28B-1 | 44.450 | 27.94 | 30.99 | 15.90 | 36.70 |
32B-1 | 50.800 | 29.21 | 30.99 | 17.81 | 42.00 |
40B-1 | 63.500 | 39.37 | 38.10 | 22.89 | 52.90 |
48B-1 | 76.200 | 48.26 | 45.72 | 29.24 | 63.80 |
تمام ابعاد بر حسب میلی‌متر هستند. منبع داده‌های 05B-1 تا 32B-1: KANA؛ داده‌های 40B-1 و 48B-1: Renold.
جدول ابعاد زنجیر تک ردیفه ANSI؛ از 25-1 تا 160-1
نام‌گذاری اصلی جدول مطابق ANSI است. نام‌های قدیمی‌تر ISO فقط برای تطبیق با نقشه‌ها و مدارک قبلی آورده شده‌اند و نباید مبنای جایگزینی بدون کنترل ابعاد قرار گیرند.
ANSI | نام قدیمی ISO | Pitch P | R | عرض W | پین D | صفحه H |
25-1 | 04C-1 | 6.350 | 3.30* | 3.18 | 2.31 | 6.00 |
35-1 | 06C-1 | 9.525 | 5.08* | 4.77 | 3.58 | 9.00 |
41-1 | — | 12.700 | 7.77 | 6.25 | 3.58 | 9.91 |
40-1 | 08A-1 | 12.700 | 7.95 | 7.85 | 3.96 | 12.00 |
50-1 | 10A-1 | 15.875 | 10.16 | 9.40 | 5.08 | 15.09 |
60-1 | 12A-1 | 19.050 | 11.91 | 12.57 | 5.94 | 18.00 |
80-1 | 16A-1 | 25.400 | 15.88 | 15.75 | 7.92 | 24.00 |
100-1 | 20A-1 | 31.750 | 19.05 | 18.90 | 9.53 | 30.00 |
120-1 | 24A-1 | 38.100 | 22.23 | 25.22 | 11.10 | 35.70 |
140-1 | 28A-1 | 44.450 | 25.40 | 25.22 | 12.70 | 41.00 |
160-1 | 32A-1 | 50.800 | 28.58 | 31.55 | 14.27 | 47.80 |
علامت * نشان می‌دهد 25-1 و 35-1 در کاتالوگ KANA بوش‌چین هستند و مقدار R قطر خارجی بوش است. Power Rating از این جدول قابل استخراج نیست.
کدهای هم‌گام که جایگزین مستقیم نیستند
برابر بودن Pitch فقط فاصله مرکز پینها را برابر می‌کند. رولر، عرض داخلی، قطر پین، ارتفاع صفحه و پروفیل دندانه می‌توانند متفاوت باشند. جاافتادن اولیه زنجیر روی چند دندانه نیز سازگاری را ثابت نمی‌کند.
مقایسه | Pitch | قطر R | عرض W | پین D | نتیجه |
08B-1 / 40-1 | 12.700 | 8.51 / 7.95 | 7.75 / 7.85 | 4.45 / 3.96 | دو استاندارد و چرخ‌زنجیر متفاوت |
10B-1 / 50-1 | 15.875 | 10.16 / 10.16 | 9.65 / 9.40 | 5.08 / 5.08 | عرض و هندسه صفحه متفاوت |
12B-1 / 60-1 | 19.050 | 12.07 / 11.91 | 11.68 / 12.57 | 5.72 / 5.94 | رولر، عرض و پین متفاوت |
40-1 / 41-1 | 12.700 | 7.95 / 7.77 | 7.85 / 6.25 | 3.96 / 3.58 | 41 باریک‌تر و سبک‌تر است |
40-1 و 41-1
هر دو Pitch برابر 12.7 میلی‌متر دارند؛ اما 41-1 باریک‌تر و سبک‌تر است و ابعاد صفحه و پین آن با 40-1 تفاوت دارد. بنابراین 41-1 نسخه ارزان‌تر یا معادل مستقیم 40-1 نیست.
40-1 و 2040
40-1 یک زنجیر Short-Pitch با گام 12.7 میلی‌متر است؛ 2040 در خانواده Double-Pitch قرار می‌گیرد و گام آن 25.4 میلی‌متر است. شباهت عدد 40 در نام این دو محصول هیچ معنای جایگزینی ندارد.

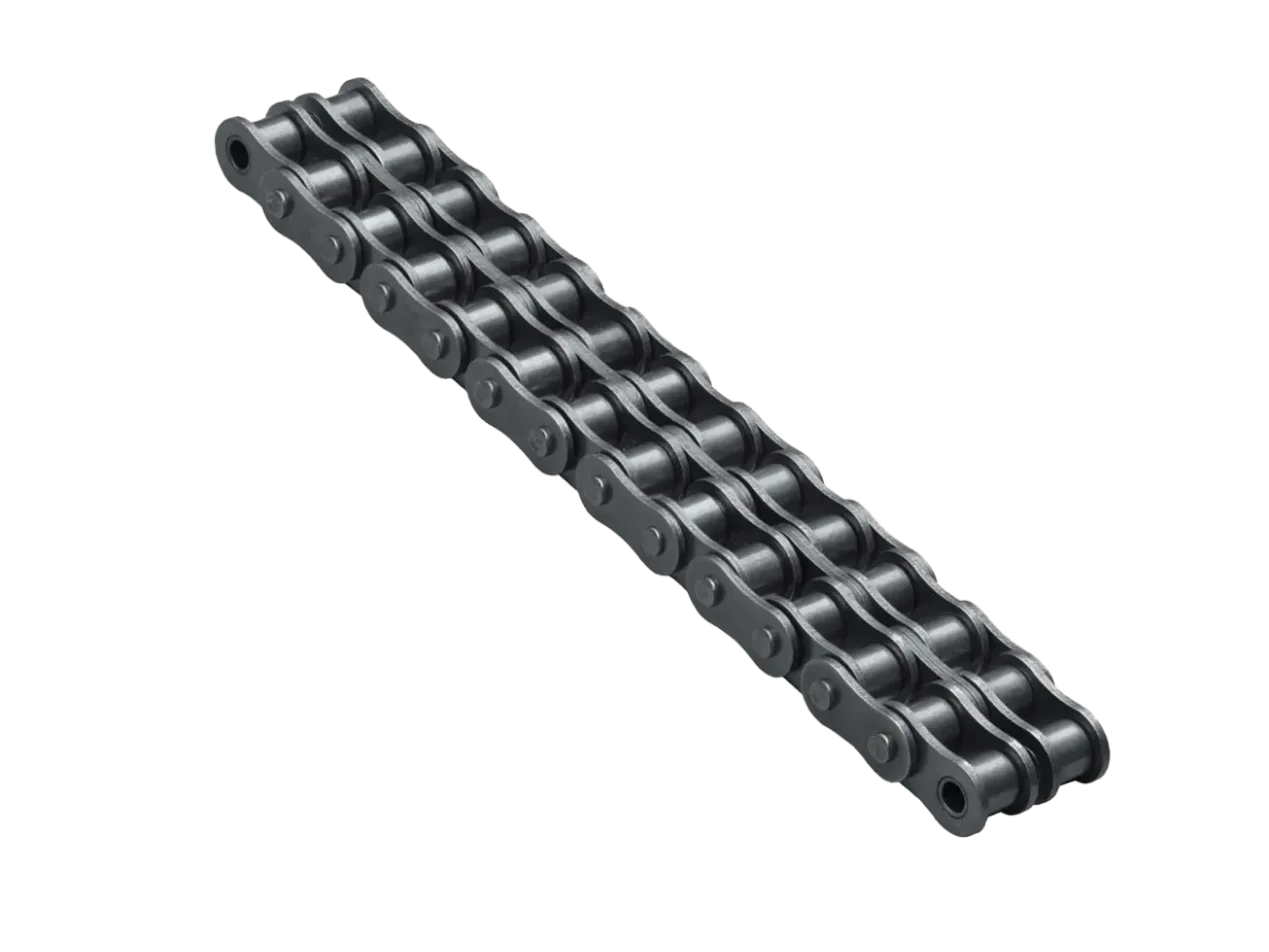

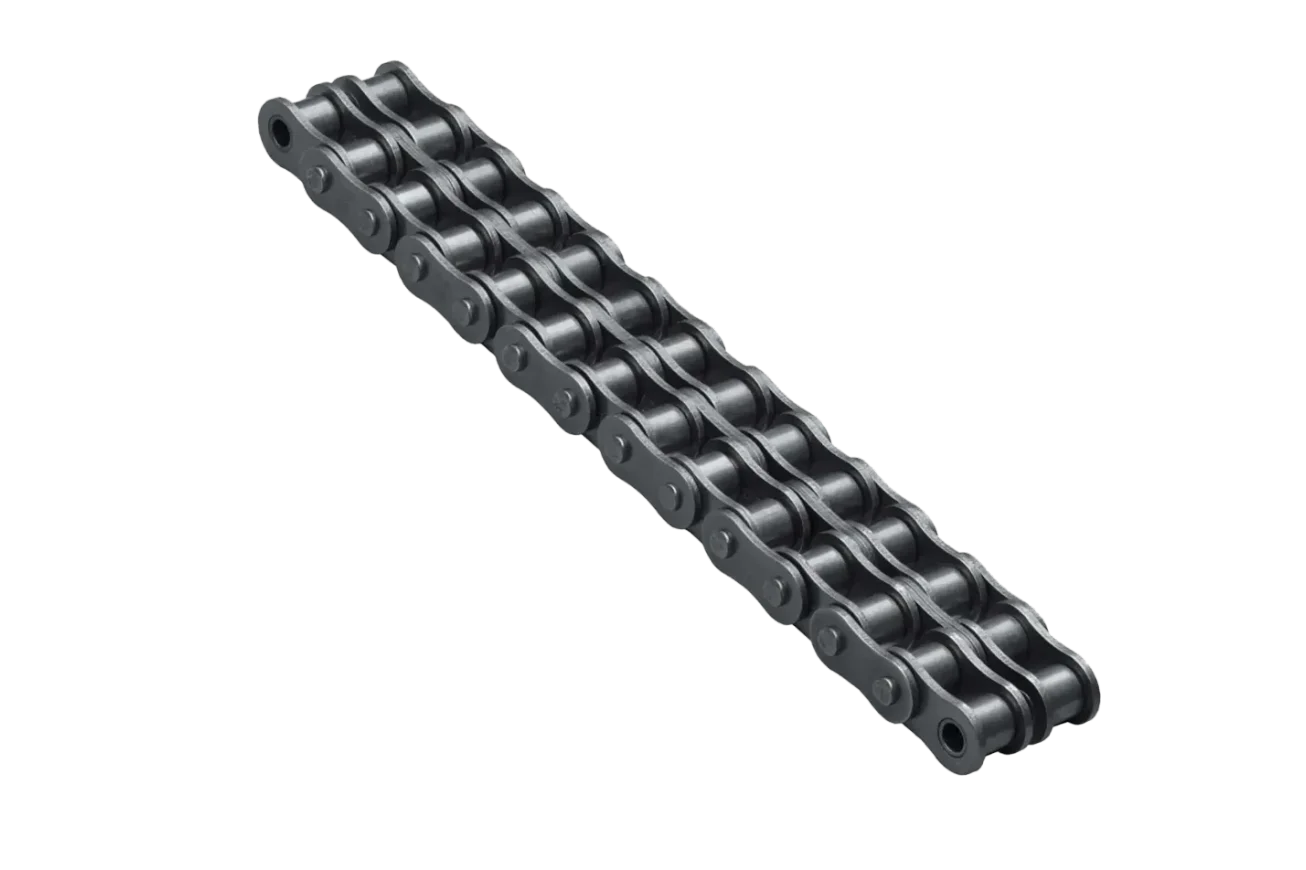

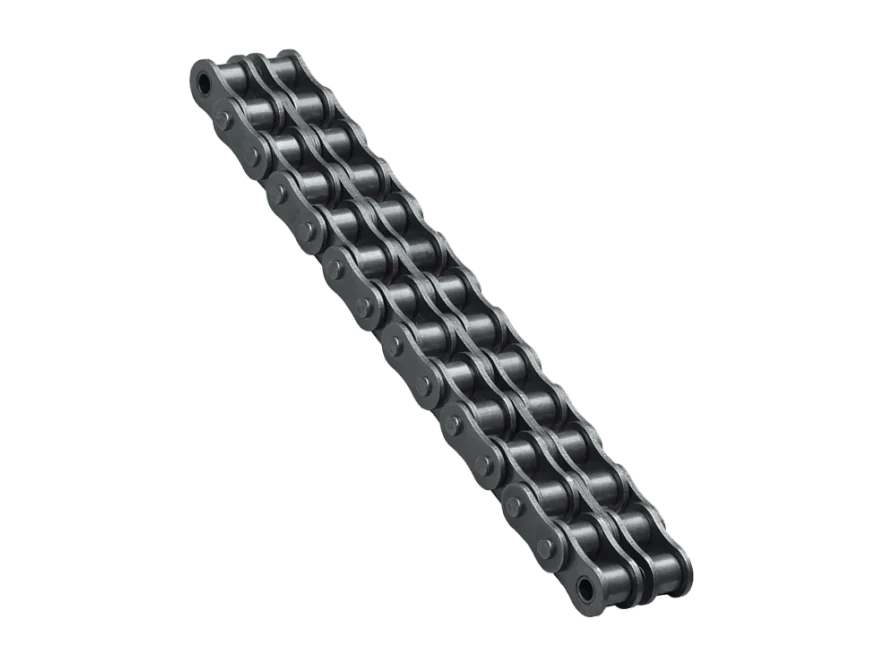

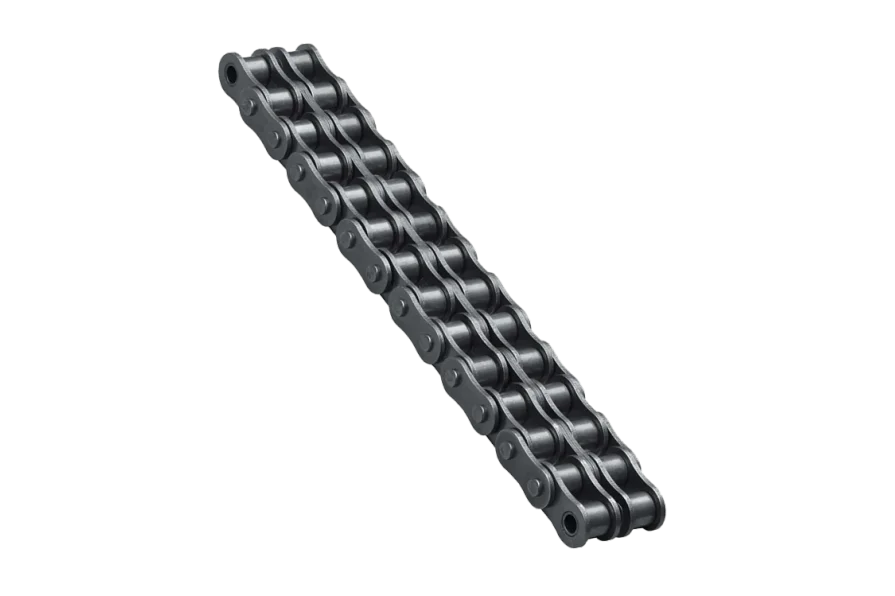

زنجیر تکردیفه بخریم یا دوبل؟
اگر زنجیر تکردیفه ظرفیت لازم برای بار و سرعت دستگاه را دارد، خرید مدل دوبل الزاماً انتخاب بهتری نیست و می‌تواند هزینه و عرض مجموعه را افزایش دهد. اگر ظرفیت کافی نیست، باید زنجیر تکردیفه بزرگ‌تر را با مدل دوبل بر اساس فضای نصب و جدول ظرفیت سازنده مقایسه کنید. برای تبدیل تکردیفه به دوبل، چرخ‌زنجیر نیز باید متناسب انتخاب شود و فضای نصب و شرایط شفت بررسی شوند.
اگر زنجیر فعلی زود فرسوده میشود یا می‌شکند، ابتدا علت خرابی را بررسی کنید؛ افزایش تعداد ردیف، مشکل روانکاری یا ناهم‌راستایی را برطرف نمی‌کند
