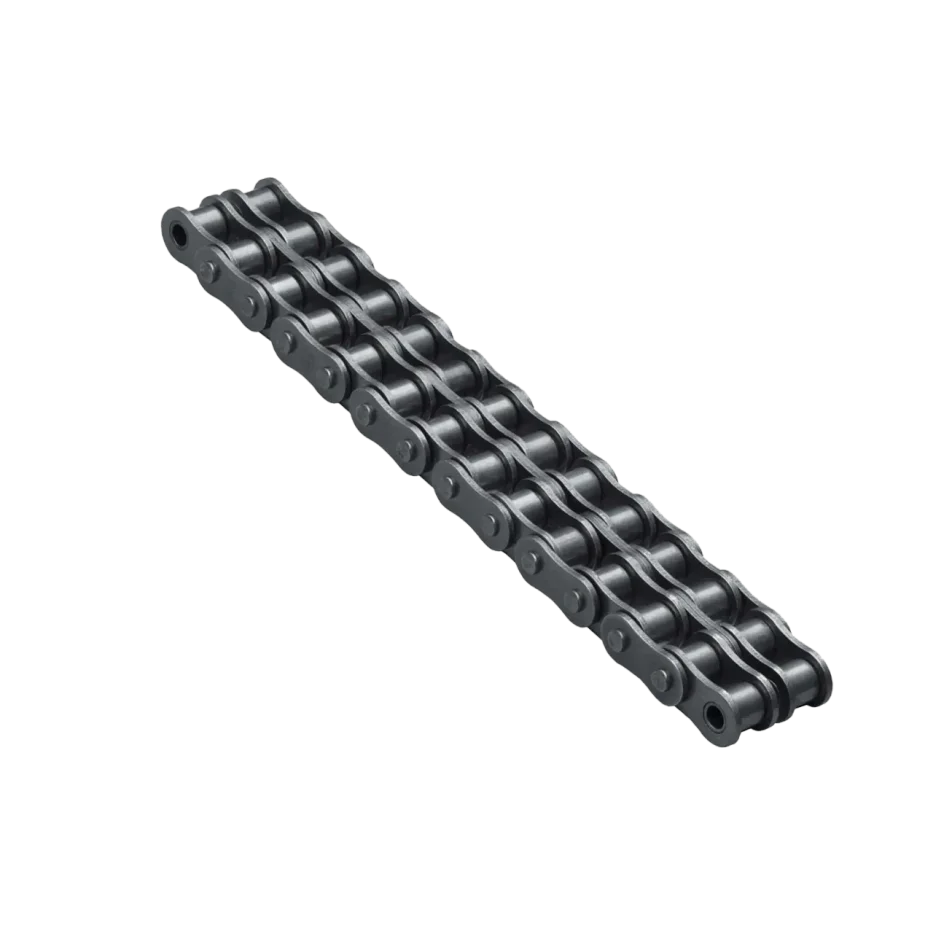

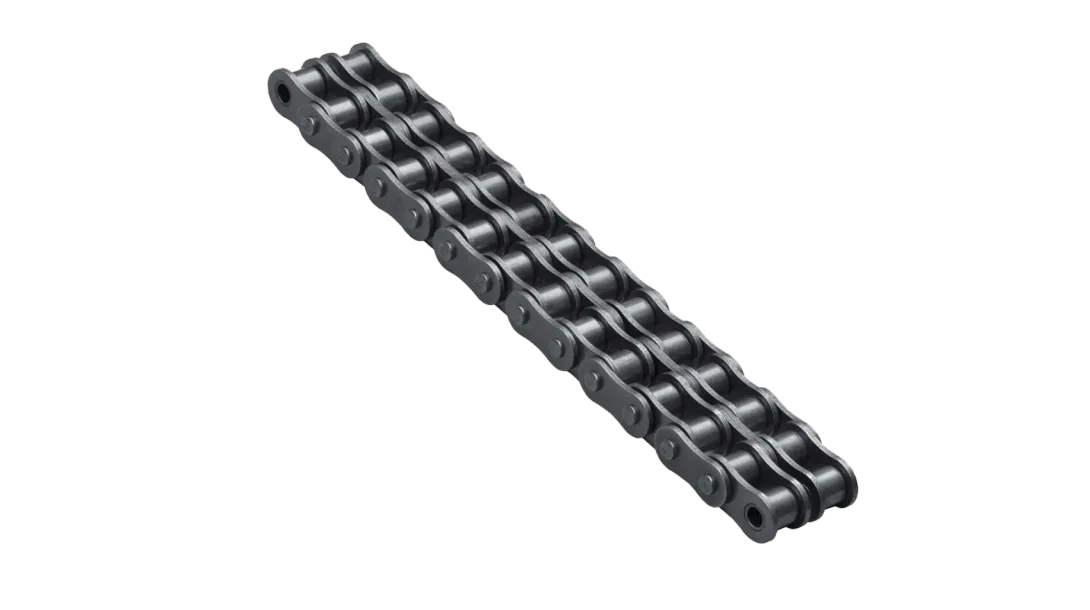

زنجیر صنعتی دوردیفه (دوبل)
خرید زنجیر صنعتی دو ردیفه از پرداد
ما در گروه صنعتی پرداد تلاش کرده‌ایم مجموعه‌ای کامل از زنجیرهای صنعتی دو ردیفه (Duplex) را برای پاسخگویی به نیاز صنایع مختلف فراهم کنیم. این زنجیرها به دلیل ظرفیت بار بالاتر، استحکام بیشتر و عملکرد پایدار در شرایط کاری سخت، گزینه‌ای ایدئال برای تجهیزاتی هستند که تحت‌فشار و گشتاور بیشتری فعالیت می‌کنند.
برای اینکه مشتریان بتوانند متناسب با شرایط کاری خود بهترین انتخاب را داشته باشند، ما زنجیرهای دو ردیفه را از برندهای معتبر KANA، DONGHUA و ZHD تأمین و عرضه می‌کنیم.هدف ما در پرداد تنها فروش زنجیر صنعتی نیست؛ بلکه تلاش می‌کنیم با ارائه مشاوره فنی و تأمین محصولات استاندارد، فرایند انتخاب و خرید را برای مشتریان ساده‌تر و مطمئن‌تر کنیم.
بررسی زنجیر صنعتی دو ردیفه

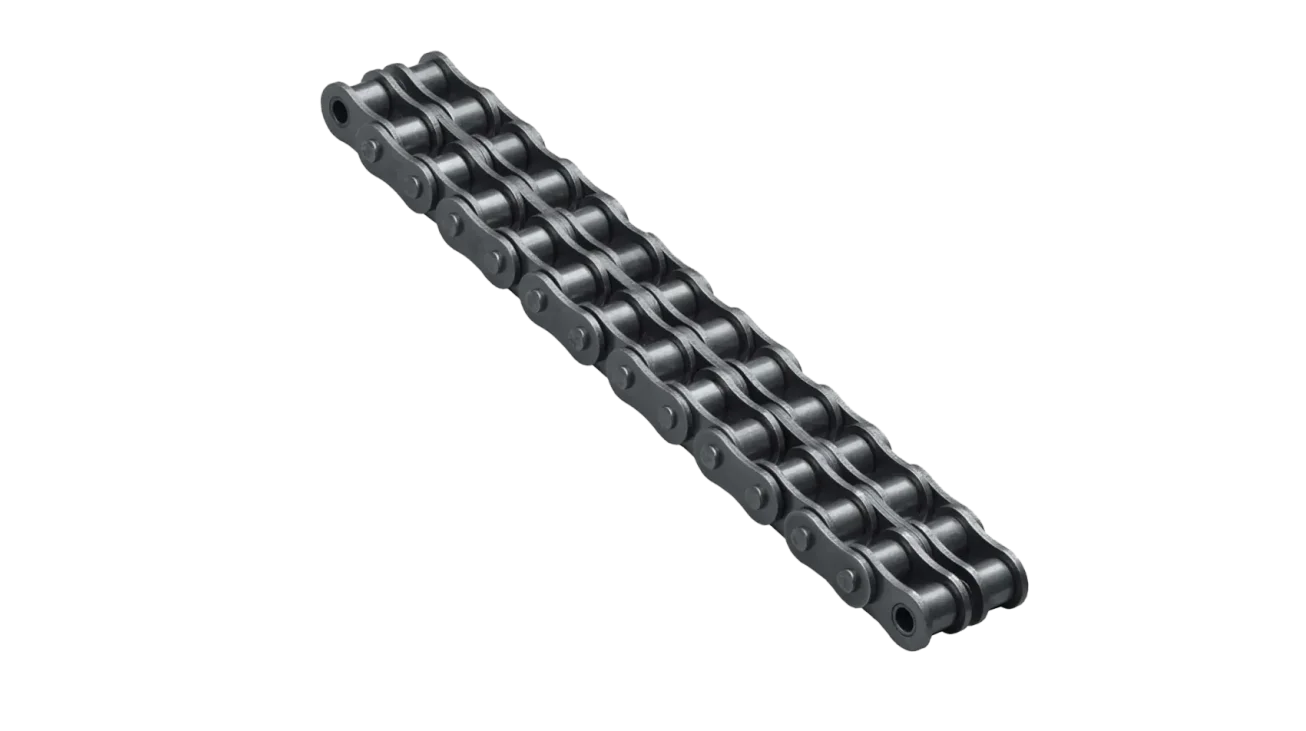

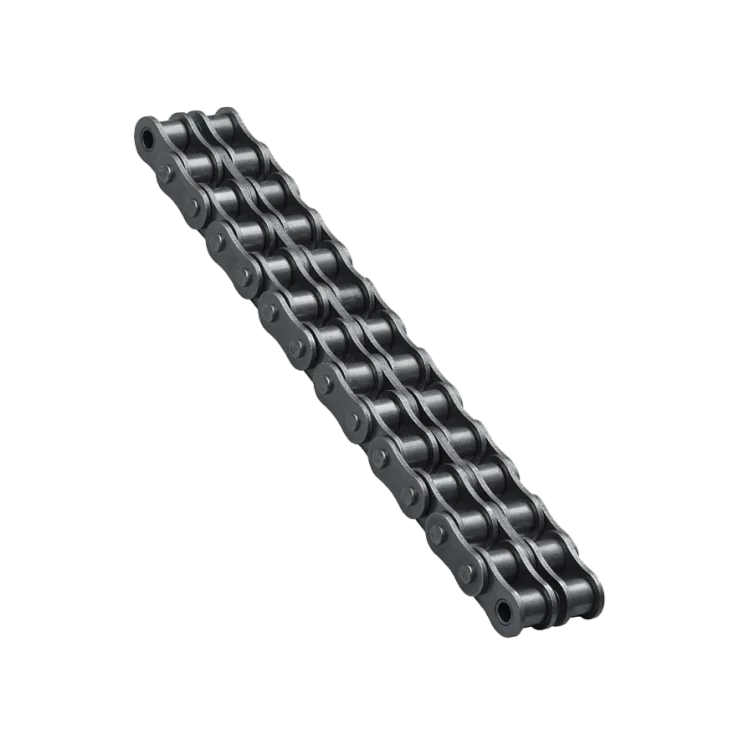

زنجیر صنعتی دوردیفه یا دوبل (Duplex Roller Chain) از دو ردیف موازی لینک و غلتک تشکیل شده که با پین‌های مشترک به هم متصل‌اند. این ساختار امکان انتقال توان بیشتری نسبت به زنجیر تک‌ردیفه هم‌گام فراهم می‌کند؛ بااین‌حال، ظرفیت آن الزاماً دو برابر نیست و تقسیم بار بین ردیف‌ها به نصب صحیح، هم‌راستایی و وضعیت چرخ‌زنجیر وابسته است.
زنجیر دوبل زمانی قابل‌بررسی است که ظرفیت مدل تک‌ردیفه برای دستگاه کافی نباشد و بخواهید بدون افزایش گام، ظرفیت انتقال را بیشتر کنید. البته عرض زنجیر و چرخ‌زنجیر افزایش می‌یابد و باید فضای نصب آن‌ها کنترل شود. انتخاب نهایی نیز بر اساس توان، سرعت، شرایط بار و جدول ظرفیت سازنده انجام می‌شود. اگر زنجیر فعلی دچار پارگی یا فرسودگی زودهنگام است، پیش از تغییر به مدل دوبل باید علت خرابی مشخص شود؛ افزایش تعداد ردیف، مشکل روانکاری یا ناهم‌راستایی را برطرف نمی‌کند.
DUPLEX ROLLER CHAIN
دسته‌بندی زنجیرهای دو ردیفه صنعتی
زنجیرهای سه‌ردیفه فقط از نظر سایز متفاوت نیستند؛ جنس قطعات، ساختار صفحات و نوع اتصالات نیز در انتخاب آن‌ها نقش دارد. برای انتخاب مدل مناسب، ابتدا مشخص کنید زنجیر در چه شرایطی کار می‌کند: بار ضربه‌ای دارد، در معرض رطوبت و مواد شیمیایی است یا به اتصالات مخصوص حمل مواد نیاز دارد؟ سپس کد و مشخصات سری موردنظر را در کاتالوگ سازنده بررسی کنید؛ هر ساختار ویژه‌ای الزاماً در تمام سایزها و برندها عرضه نمی‌شود.

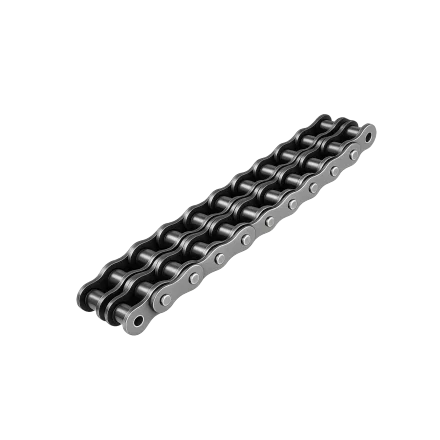

زنجیر دو ردیفه استاندارد (Double Strand Roller Chain)
این مدل رایج‌ترین نوع زنجیر دو ردیفه است و برای انتقال نیرو در انواع ماشین‌آلات صنعتی استفاده می‌شود. زنجیرهای استاندارد بر اساس استانداردهای بین‌المللی تولید شده و در صنایع تولیدی، بسته‌بندی، کشاورزی و خطوط انتقال کاربرد گسترده‌ای دارند.

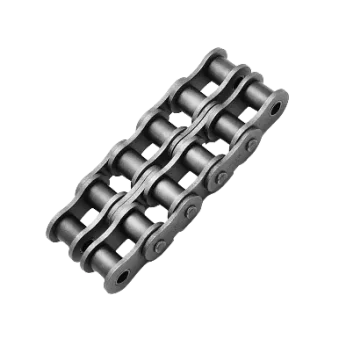

زنجیر دو ردیفه سنگین (Heavy Duty Chain)
این زنجیرها با صفحات و پین‌های مقاوم‌تر ساخته می‌شوند تا بتوانند بارهای سنگین و فشارهای مداوم را تحمل کنند. به همین دلیل در صنایع سنگین، معادن، کارخانه‌های فولاد و تجهیزات پرقدرت کاربرد فراوانی دارند.

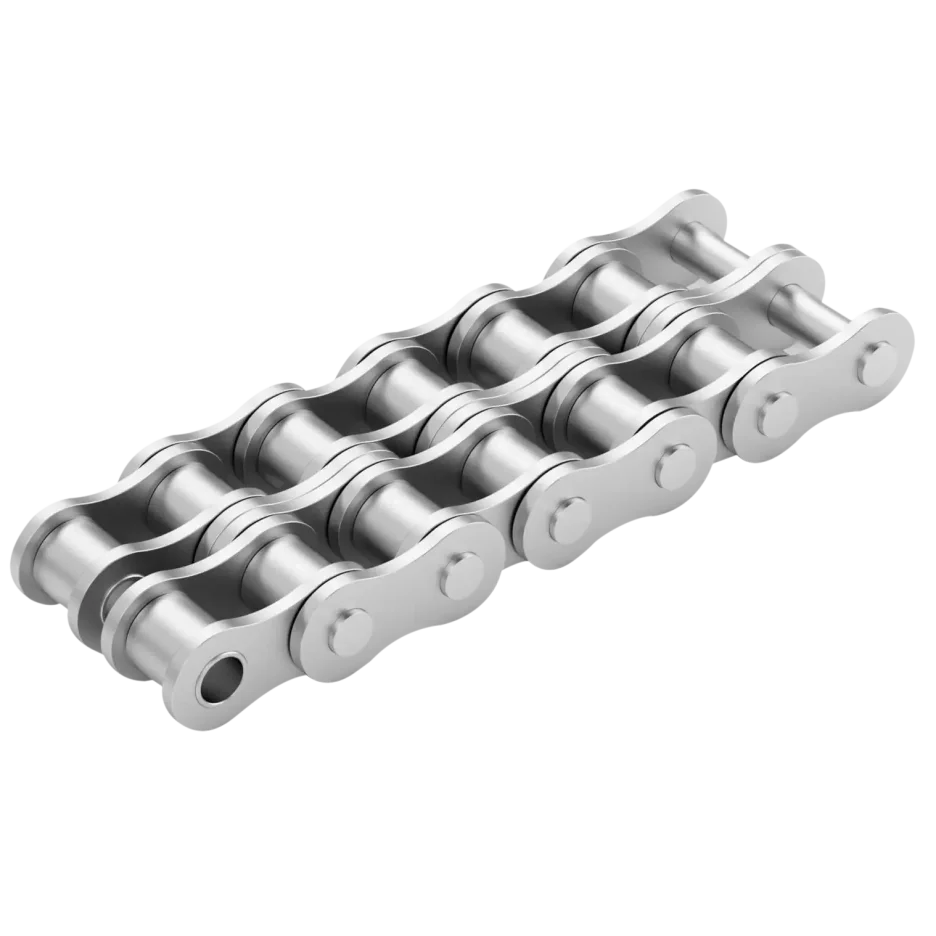

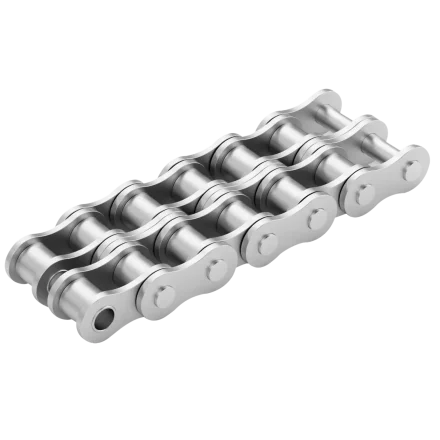

زنجیر دو ردیفه استیل یا ضدزنگ (Stainless Steel Chain)
این نوع زنجیر از فولاد ضدزنگ تولید می‌شود و در برابر رطوبت، مواد شیمیایی و خوردگی مقاومت بالایی دارد. به همین دلیل گزینه‌ای ایدئال برای صنایع غذایی، دارویی و محیط‌های مرطوب محسوب می‌شود.

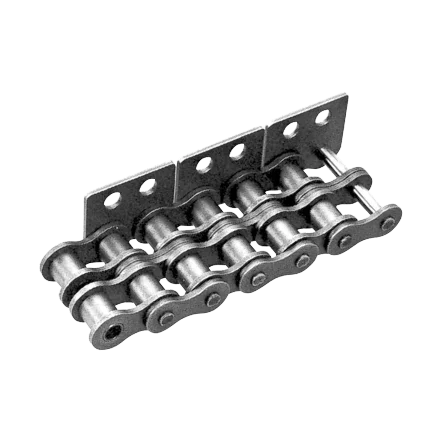

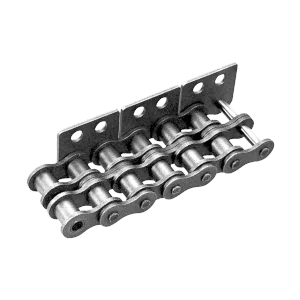

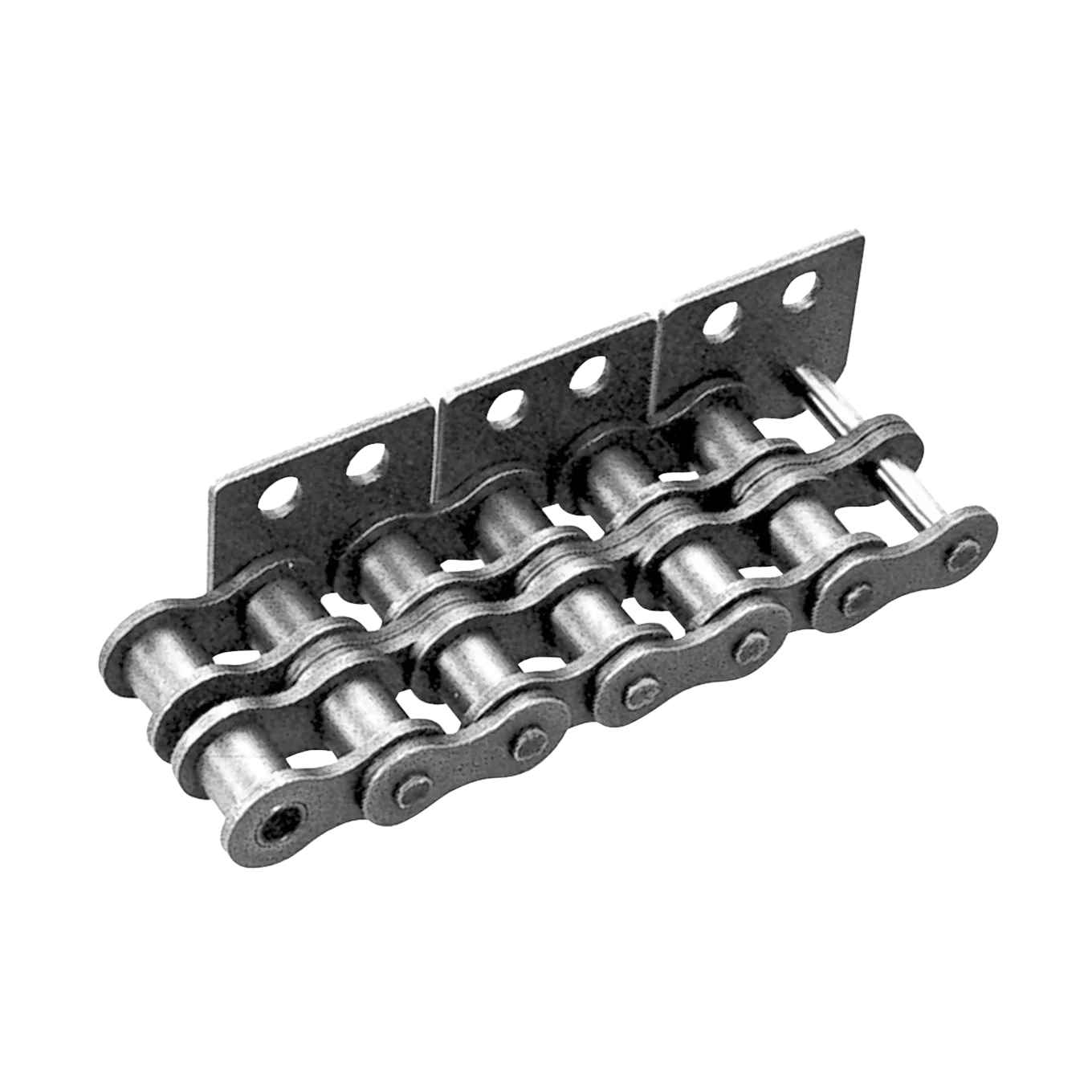

زنجیر دوردیفه شاخک‌دار (Attachment Chain)
در این مدل، ضمیمه‌هایی برای اتصال سینی، نگهدارنده یا سایر اجزای حمل محصول روی زنجیر قرار می‌گیرند. این ساختار در بعضی کانوایرها و خطوط مونتاژ کاربرد دارد. هنگام سفارش، علاوه بر کد زنجیر، نوع ضمیمه، سمت نصب، ابعاد سوراخ‌ها و فاصله تکرار اتصالات باید با دستگاه تطبیق داده شوند.
زنجیر دوردیفه دوگام (Double Pitch Duplex Chain)
«دوردیفه» به تعداد ردیف‌های زنجیر و «دوگام» به فاصله پین‌ها اشاره دارد. در ساختار دوگام، فاصله مرکز دو پین متوالی دو برابر زنجیر استاندارد متناظر است. اگر دستگاه به ترکیب این دو ویژگی نیاز دارد، انتخاب باید بر اساس کد و کاتالوگ همان سازنده انجام شود؛ وجود مدل دوردیفه دوگام و سازگاری آن با چرخ‌زنجیر و متعلقات دستگاه باید پیش از سفارش تأیید شود.
مقایسه برندهای مطرح زنجیر دو ردیفه
انتخاب برند مناسب زنجیر صنعتی دوبل می‌تواند تأثیر زیادی بر عملکرد دستگاه، هزینه‌های تعمیرات و طول عمر تجهیزات داشته باشد. در بازار ایران، برندهای KANA، DONGHUA و ZHD از شناخته‌شده‌ترین گزینه‌ها هستند که هرکدام از نظر کیفیت، قیمت و نوع کاربرد، ویژگی‌های متفاوتی دارند.
کانا (KANA - ژاپن)؛ انتخابی برای دوام و اطمینان بیشتر
کانا یکی از برندهای معتبر ژاپنی در زمینه تولید زنجیرهای صنعتی است. زنجیرهای دو ردیفه این برند به دلیل کیفیت ساخت بالا، دقت تولید و مقاومت مناسب در برابر سایش، در بسیاری از صنایع مورداستفاده قرار می‌گیرند. اگر به دنبال زنجیری هستید که عمر طولانی داشته باشد و در شرایط کاری سنگین عملکرد پایداری ارائه دهد، کانا می‌تواند گزینه بسیار مناسبی باشد.
دونگوا (DONGHUA - چین)؛ کیفیت خوب با قیمت اقتصادی
دونگوا از برندهای شناخته‌شده جهانی در صنعت زنجیر است و محصولات آن در بسیاری از کارخانه‌ها و خطوط تولید استفاده می‌شود. زنجیرهای دو ردیفه این برند کیفیت قابل‌قبولی دارند و درعین‌حال قیمت آن‌ها نسبت به بسیاری از برندهای ژاپنی مناسب‌تر است. به همین دلیل، دونگهوا برای بسیاری از واحدهای صنعتی انتخابی مقرون‌به‌صرفه و کاربردی محسوب می‌شود.
زد اچ دی (ZHD - چین)؛ گزینه‌ای اقتصادی برای مصارف عمومی
ZHD بیشتر برای مجموعه‌هایی مناسب است که به دنبال یک زنجیر صنعتی با قیمت مناسب هستند. این برند در تجهیزات کشاورزی، خطوط کانوایر، سیستم‌های انتقال مواد و بسیاری از کاربردهای سبک تا نیمه‌سنگین استفاده می‌شود و می‌تواند نیازهای عمومی صنایع را با هزینه‌ای کمتر برطرف کند.
در یک جمع‌بندی ساده، اگر بیشترین اهمیت را به کیفیت و طول عمر می‌دهید، KANA انتخاب مناسبی است. اگر به دنبال تعادل میان کیفیت و قیمت هستید، DONGHUA گزینه‌ای محبوب و منطقی به شمار می‌رود. همچنین اگر بودجه محدودتری دارید و برای کاربردهای عمومی به زنجیر نیاز دارید، ZHD می‌تواند انتخابی اقتصادی و کارآمد باشد.
کاربرد زنجیر صنعتی دو ردیفه در صنایع سنگین
زنجیر صنعتی دو ردیفه به دلیل قدرت زیاد در تحمل وزن‌های سنگین و تقسیم مساوی فشار روی دنده‌ها، کمک می‌کند تا خطوط تولید و ماشین‌آلات بزرگ بدون مشکل کار کنند. ساختار دو ردیفه این زنجیرها باعث می‌شود که نیروی حرکت به بهترین شکل منتقل شده و قطعات دستگاه خیلی دیرتر خراب شوند. این تجهیز به طور مشخص در چهار بخش صنعتی زیر کاربرد حیاتی دارد:
صنایع فولاد و ذوب‌آهن
در کارخانه‌ها تولید فولاد، زنجیرهای دوبل به دلیل داشتن بدنه قوی و پهنای مناسب، نقاله‌های حمل شمش و ورق‌های فلزی سنگین را در محیط‌های بسیار داغ جابه‌جا می‌کنند. این طراحی محکم باعث می‌شود زنجیر زیر فشار وزن و حرارت بالا، کش نیاید، تغییر شکل ندهد و ناگهان پاره نشود.
کارخانه‌ها سیمان و معادن
در مسیر انتقال مواد اولیه مانند سنگ و خاک که فرسایش و گردوغبار در محیط بسیار زیاد است، این زنجیرها در بالابرهای کاسه‌ای (الواتورها) به کار می‌روند. استفاده از مدل دو ردیفه باعث می‌شود که سیستم انتقال مواد زیر وزن سنگین مصالح معدنی قفل نکند و کارخانه تعطیل نشود.
ماشین‌آلات کشاورزی سنگین
در بخش داخلی دستگاه‌هایی مانند کمباین‌ها، تکان‌ها و ضربه‌های ناگهانی زیادی به چرخ‌دنده‌ها وارد می‌شود. زنجیر دوبل این فشارهای ناگهانی را به‌خوبی جذب می‌کند تا دستگاه هنگام کار مداوم در زمین‌های ناهموار کشاورزی دچار شکستگی و خرابی قطعات نشود.
کاربرد در سیستم محرک کانوایر و خطوط مونتاژ
زنجیر دوبل در برخی کانوایرها و خطوط مونتاژ برای انتقال توان از موتور یا گیربکس به مکانیزم حرکت استفاده می‌شود. زمانی که ظرفیت زنجیر تک‌ردیفه کافی نیست، مدل دوبل می‌تواند با بررسی توان، سرعت و فضای نصب انتخاب شود. اگر زنجیر مستقیماً محصول را حمل می‌کند، مشخصات ضمیمه‌ها و مسیر حرکت نیز باید جداگانه بررسی
چه زمانی باید از زنجیر صنعتی دو ردیفه استفاده کرد؟
نیاز به قدرت بالا در فضای محدود
زمانی که برای جابه‌جایی بارهای سنگین به قدرت زیادی نیاز دارید، اما فضای داخل دستگاه اجازه استفاده از چرخ‌دنده‌های بزرگ یا زنجیرهای چند ردیفه و خیلی عریض را نمی‌دهد.
خطر پارگی زنجیرهای تک‌ردیفه زیر بارهای ضربه‌ای
در خطوط تولیدی که دستگاه شوک‌های ناگهانی یا ضربه‌های شدید را تجربه می‌کند؛ جایی که زنجیرهای معمولی کش می‌آیند، دفرمه می‌شوند یا خیلی زود می‌برند.
نیاز به ظرفیت انتقال بیشتر در محرک کانوایر
اگر بار و شرایط راه‌اندازی کانوایر از ظرفیت زنجیر تک‌ردیفه انتخاب‌شده بیشتر باشد، زنجیر دوبل یکی از گزینه‌های قابل‌بررسی است. انتخاب آن به جدول ظرفیت سازنده، دفعات استارت و مشخصات چرخ‌زنجیر بستگی دارد. تعادل پالت و جلوگیری از انحراف محصول نیز باید در طراحی ریل‌ها، تکیه‌گاه‌ها و آرایش مسیر تأمین شود؛ افزایش تعداد ردیف زنجیر به‌تنهایی این مشکلات را برطرف نمی‌کند.
مطالب مرتبط
REVIEW
DUPLEX ROLLER CHAIN
جدول سایز زنجیر دوبل؛ راهنمای پیدا کردن کد و بررسی ابعاد
اگر قصد تعویض زنجیر دوبل دستگاه را دارید، مشخص‌کردن گام اولین قدم است؛ اما برای خرید کافی نیست. دو زنجیر ممکن است هر دو «دوبل سه‌چهارم اینچ» باشند، ولی عرض داخلی، قطر رولر و فاصله ردیف‌های متفاوتی داشته باشند. این تفاوت‌ها تعیین می‌کنند زنجیر جدید با چرخ‌زنجیر دستگاه شما هماهنگ است یا نه.
جدول‌های زیر کمک می‌کنند کد زنجیر قبلی را بررسی کنید، اندازه‌های نمونه بدون کد را مقایسه کنید و هنگام استعلام، مشخصات دقیق‌تری در اختیار فروشنده بگذارید. اگر فضای نصب محدود است، طول پین و بیرون‌زدگی محل اتصال را هم کنترل کنید؛ ممکن است زنجیر از نظر گام مناسب باشد، اما با حفاظ یا قطعات کناری فاصله کافی نداشته باشد.
برای تهیه این جدول‌ها، ابعاد زنجیرهای دوبل استاندارد را از کاتالوگ کانا (KANA) آورده‌ایم؛ سری B از صفحه چاپی ۱۹ و سری ANSI از صفحه چاپی ۱۵. این اندازه‌ها برای شناسایی و تطبیق ابعاد هستند؛ انتخاب ظرفیت مناسب به بررسی بار، سرعت و مشخصات فنی همان مدل نیاز دارد. اگر زنجیر استیل، تقویت‌شده یا ضمیمه‌دار می‌خواهید، به جدول اختصاصی آن سری مراجعه کنید.
مشاهده و دانلود کاتالوگ زنجیر KANA
پیش از خواندن جدول، این اندازه‌ها را بشناسید
برای استفاده از جدول‌ها، کافی است بدانید هر علامت به کدام قسمت زنجیر اشاره دارد. این علامت‌ها در ادامه متن و راهنمای اندازه‌گیری هم با همین معنی استفاده شده‌اند.
علامت | مشخصه | کدام قسمت را اندازه بگیریم؟ |
|---|---|---|
P | گام زنجیر | فاصله مرکز دو پین پشت سر هم، در امتداد طول زنجیر |
R | قطر خارجی رولر | قطر بیرونی غلتکی که با دندانه چرخ‌زنجیر درگیر می‌شود |
W | عرض داخلی هر ردیف | فاصله آزاد بین دو صفحه داخلی یک ردیف |
C | فاصله عرضی ردیف‌ها | فاصله مرکز یک ردیف تا مرکز ردیف کناری |
L1 | طول پین لینک اصلی | اندازه مشخص‌شده برای طول پین در نقشه کاتالوگ |
L2 | طول پین در محل اتصال | اندازه مشخص‌شده برای پین اتصال در همان نقشه |
دو اندازه را با هم اشتباه نگیرید: W عرض داخلی یک ردیف است، اما C فاصله مرکز دو ردیف را نشان می‌دهد. فاصله خالی میان دو ردیف، همان C نیست.
برای بررسی فضای نصب نیز فقط عرض صفحات را مبنا قرار ندهید. پین‌ها و اجزای اتصال ممکن است از صفحات بیرون بزنند و به فضای بیشتری نیاز داشته باشند.
جدول سایز زنجیر دوبل سری B
اگر روی زنجیر شما کدی مانند 08B-2، 10B-2 یا 12B-2 درج شده است، ابعاد آن را در این جدول بررسی کنید. حرف B خانواده ابعادی زنجیر و پسوند «-2» دوردیفه‌بودن آن را مشخص می‌کند.
تمام اندازه‌های جدول بر حسب میلی‌متر هستند.
کد زنجیر | گام P | قطر رولر R | عرض داخلی W | فاصله ردیف‌ها C | طول پین L1 | طول پین اتصال L2 |
|---|---|---|---|---|---|---|
05B-2 | 8.000 | 5.00 | 3.00 | 5.64 | 13.9 | 14.5 |
06B-2 | 9.525 | 6.35 | 5.72 | 10.24 | 23.4 | 24.4 |
08B-2 | 12.700 | 8.51 | 7.75 | 13.92 | 31.0 | 32.2 |
10B-2 | 15.875 | 10.16 | 9.65 | 16.59 | 36.1 | 37.5 |
12B-2 | 19.050 | 12.07 | 11.68 | 19.46 | 42.0 | 43.6 |
16B-2 | 25.400 | 15.88 | 17.02 | 31.88 | 68.0 | 69.3 |
20B-2 | 31.750 | 19.05 | 19.56 | 36.45 | 77.8 | 81.5 |
24B-2 | 38.100 | 25.40 | 25.40 | 48.36 | 101.7 | 106.2 |
28B-2 | 44.450 | 27.94 | 30.99 | 59.56 | 124.6 | 129.1 |
32B-2 | 50.800 | 29.21 | 30.99 | 58.55 | 124.6 | 129.6 |
برای مثال، اگر کد زنجیر قبلی 12B-2 باشد، گام آن ۱۹٫۰۵ میلی‌متر است؛ اما برای کنترل نمونه، باید عرض داخلی ۱۱٫۶۸ میلی‌متر و فاصله ردیف‌های ۱۹٫۴۶ میلی‌متر را هم در نظر بگیرید. تطبیق چند اندازه، احتمال اشتباه در تشخیص سایز را کمتر می‌کند.
در کاتالوگ مورد استفاده، مدل 06B-2 با صفحات جانبی مستقیم معرفی شده است. همچنین جدول بالا فقط سایزهای درج‌شده در همین بخش کاتالوگ را پوشش می‌دهد. اگر کد موردنیازتان در جدول نیست، ابعاد آن را از کاتالوگ همان محصول بگیرید؛ اندازه سایزهای دیگر را نمی‌توان با بزرگ‌کردن تناسبی اعداد به دست آورد.
مشاهده جدول سری B در کاتالوگ KANA؛ صفحه چاپی ۱۹
جدول سایز زنجیر دوبل ANSI
کدهایی مانند 40-2، 50-2، 60-2 و 80-2 در خانواده ANSI قرار می‌گیرند. بعضی از این کدها با زنجیرهای سری B گام یکسان دارند، اما این شباهت به معنی یکسان‌بودن همه ابعاد نیست.
اگر کد نمونه قبلی مشخص است، همان کد را مبنای بررسی قرار دهید و فقط به نام اینچی زنجیر اکتفا نکنید.
تمام اندازه‌های جدول بر حسب میلی‌متر هستند.
کد زنجیر | گام P | قطر رولر R | عرض داخلی W | فاصله ردیف‌ها C | طول پین L1 | طول پین اتصال L2 |
|---|---|---|---|---|---|---|
25-2* | 6.350 | 3.30* | 3.18 | 6.40 | 14.5 | 15.0 |
35-2* | 9.525 | 5.08* | 4.77 | 10.13 | 22.5 | 23.3 |
40-2 | 12.700 | 7.95 | 7.85 | 14.38 | 31.0 | 32.2 |
50-2 | 15.875 | 10.16 | 9.40 | 18.11 | 38.9 | 40.4 |
60-2 | 19.050 | 11.91 | 12.57 | 22.78 | 48.8 | 50.5 |
80-2 | 25.400 | 15.88 | 15.75 | 29.29 | 62.7 | 64.3 |
100-2 | 31.750 | 19.05 | 18.90 | 35.76 | 76.4 | 80.5 |
120-2 | 38.100 | 22.23 | 25.22 | 45.44 | 95.8 | 99.7 |
140-2 | 44.450 | 25.40 | 25.22 | 48.87 | 103.3 | 107.9 |
160-2 | 50.800 | 28.58 | 31.55 | 58.55 | 123.3 | 128.1 |
180-2 | 57.150 | 35.71 | 35.48 | 65.84 | 138.6 | 144.4 |
200-2 | 63.500 | 39.68 | 37.85 | 71.55 | 151.9 | 158.8 |
*مدل‌های 25-2 و 35-2 در این کاتالوگ از نوع زنجیر بوشی هستند و رولر جداگانه ندارند. به همین دلیل، عدد ستون R برای این دو مدل، قطر خارجی بوش را نشان می‌دهد.
اگر زنجیر نزدیک حفاظ، بدنه دستگاه یا قطعه دیگری نصب می‌شود، اعداد L1 و L2 را با دقت بیشتری بررسی کنید. این اندازه‌ها مربوط به ساختار نشان‌داده‌شده در کاتالوگ KANA هستند و ممکن است در برند دیگر یا با تغییر نوع اتصال متفاوت باشند. برای سفارش نهایی، نقشه همان محصول و اتصال آن را ملاک قرار دهید.
مشاهده جدول ANSI در کاتالوگ KANA؛ صفحه چاپی ۱۵
آیا زنجیرهای دوبل هم‌گام جایگزین یکدیگر می‌شوند؟
یکسان‌بودن گام و تعداد ردیف، برای تأیید جایگزینی کافی نیست. زنجیر باید از نظر قطر رولر، عرض داخلی و فاصله ردیف‌ها هم با چرخ‌زنجیر دستگاه سازگار باشد.
این موضوع زمانی اهمیت بیشتری پیدا می‌کند که سفارش فقط با عباراتی مانند «دوبل نیم‌اینچ» یا «دوبل سه‌چهارم اینچ» ثبت شود. جدول زیر نشان می‌دهد پشت این نام‌های مشترک، چه تفاوت‌هایی وجود دارد.
در ستون‌های مقایسه، عدد اول مربوط به کد اول و عدد دوم مربوط به کد دوم است. تمام اندازه‌ها بر حسب میلی‌متر هستند.
کدهای مورد مقایسه | گام مشترک | قطر رولر | عرض داخلی هر ردیف | فاصله عرضی ردیف‌ها |
|---|---|---|---|---|
08B-2 و 40-2 | 12.700 | 8.51 و 7.95 | 7.75 و 7.85 | 13.92 و 14.38 |
10B-2 و 50-2 | 15.875 | 10.16 و 10.16 | 9.65 و 9.40 | 16.59 و 18.11 |
12B-2 و 60-2 | 19.050 | 12.07 و 11.91 | 11.68 و 12.57 | 19.46 و 22.78 |
08B-2 و 40-2؛ نام اینچی مشترک، ابعاد متفاوت
هر دو زنجیر گام ۱۲٫۷ میلی‌متر دارند و ممکن است با عنوان «دوبل نیم‌اینچ» شناخته شوند. بااین‌حال، قطر رولر، عرض داخلی و فاصله ردیف‌های آن‌ها متفاوت است. حتی برابر بودن طول پین در جدول این دو مدل، به معنی قابل‌جایگزین‌بودن آن‌ها نیست.
اگر زنجیر قبلی شما 08B-2 است، هنگام استعلام همین کد را اعلام کنید؛ عبارت «نیم‌اینچ دوبل» به‌تنهایی مشخص نمی‌کند کدام خانواده را نیاز دارید.
10B-2 و 50-2؛ چرا اندازه‌گیری گام و رولر کافی نیست؟
در این دو مدل، هم گام و هم قطر رولر برابر است. بنابراین اگر فقط همین دو اندازه را کنترل کنید، ممکن است تصور کنید زنجیرها یکسان‌اند.
تفاوت در عرض داخلی و فاصله ردیف‌ها مشخص می‌شود: فاصله ردیف‌های 10B-2 برابر ۱۶٫۵۹ میلی‌متر است، درحالی‌که این اندازه در 50-2 به ۱۸٫۱۱ میلی‌متر می‌رسد. این اختلاف باید هنگام تطبیق با دو ردیف دندانه چرخ‌زنجیر بررسی شود.
12B-2 و 60-2؛ دوبل سه‌چهارم اینچ دقیقاً کدام است؟
گام هر دو مدل ۱۹٫۰۵ میلی‌متر است، اما قطر رولر، عرض داخلی، فاصله ردیف‌ها و طول پین آن‌ها تفاوت دارد. برای نمونه، فاصله ردیف‌ها در 12B-2 برابر ۱۹٫۴۶ و در 60-2 برابر ۲۲٫۷۸ میلی‌متر است.
پس اگر فروشنده مدلی با همان گام پیشنهاد کرد، پیش از تأیید سفارش، کد کامل و ابعاد آن را با زنجیر و چرخ‌زنجیر دستگاه مقایسه کنید. قرارگرفتن زنجیر روی چند دندانه، به‌تنهایی سازگاری آن را تأیید نمی‌کند.
برای تشخیص سایز زنجیر دوبل، کدام قسمت‌ها را اندازه بگیریم؟
اگر نوشته روی زنجیر پاک شده یا کد آن خوانا نیست، اندازه‌گیری می‌تواند به شناسایی مدل کمک کند. ابتدا دستگاه را متوقف و در برابر راه‌اندازی ناخواسته ایمن کنید. سپس آلودگی سطح نمونه را پاک کنید تا لبه صفحات، رولرها و محل پین‌ها قابل‌تشخیص باشند.
۱. گام زنجیر را روی چند فاصله بررسی کنید.
گام، فاصله مرکز دو پین متوالی است. برای کاهش خطای خواندن، فاصله چند گام را اندازه بگیرید و بر تعداد فاصله‌ها تقسیم کنید. مثلاً از مرکز پین اول تا مرکز پین یازدهم، ۱۰ گام وجود دارد. توجه داشته باشید که سایش زنجیر قدیمی می‌تواند اندازه به‌دست‌آمده را از مقدار اسمی بزرگ‌تر کند.
۲. قطر رولر را در چند محل اندازه بگیرید.
قطر خارجی رولر را با کولیس کنترل کنید. اگر رولرها ساییده یا آسیب‌دیده‌اند، به اندازه یک رولر اکتفا نکنید؛ چند بخش سالم‌تر را بررسی کنید و نتیجه را کنار سایر ابعاد قرار دهید.
۳. عرض داخلی یک ردیف را مشخص کنید.
دهانه آزاد بین دو صفحه داخلی همان ردیف، اندازه W است. برای این اندازه، عرض کلی زنجیر یا فاصله میان دو ردیف را وارد جدول نکنید.
۴. فاصله مرکز دو ردیف را کنترل کنید.
اندازه C از مرکز یک ردیف تا مرکز ردیف دیگر محاسبه می‌شود. اندازه‌گیری فضای خالی میان دو ردیف، عدد متفاوتی می‌دهد. اگر تعیین مرکزها روی نمونه دشوار است، از نقشه ابعادی کمک بگیرید یا نمونه را برای بررسی ارائه کنید.
۵. طول پین و محل اتصال را جداگانه بررسی کنید.
بخش اتصال ممکن است از لینک‌های دیگر عریض‌تر باشد. اگر کنار زنجیر حفاظ یا قطعه ثابت وجود دارد، همین بیرون‌زدگی می‌تواند در نصب تعیین‌کننده باشد. اندازه‌های L1 و L2 را مطابق نقشه ثبت کنید.
پس از پیدا کردن نزدیک‌ترین کد، هنوز باید سری و ظرفیت کاری محصول بررسی شود. اندازه‌های یکسان، به‌تنهایی نشان‌دهنده توان قابل‌انتقال یا عمر کاری یکسان نیستند.
برای استعلام زنجیر دوبل، چه اطلاعاتی ارسال کنیم؟
برای بررسی گزینه‌های قابل‌تأمین در پرداد، کد کامل زنجیر، طول موردنیاز و تصویر نمونه فعلی را همراه نوع دستگاه و شرایط کار ارسال کنید. اگر کد خوانا نیست، عکس واضح از نمای جانبی و عرضی زنجیر، همراه اندازه‌های بالا، به شناسایی اولیه کمک می‌کند. برای تأیید انتخاب، مشخصات چرخ‌زنجیر و نوع اتصال موردنیاز نیز باید بررسی شوند.
سوالات متداول
تأثیر گشتاور استارت بر زنجیرهای دوبل چیست؟
در صورت بریدن یکی از غلتک‌های ردیف دوم، چه اقدامی لازم است؟
آیا می‌توان از دو زنجیر تک‌ردیفه مجزا به‌جای یک زنجیر دوبل استفاده کرد؟
