برای جایگزینی گیربکس دستگاه، یکسان‌بودن توان موتور یا نسبت تبدیل کافی نیست. ممکن است دو گیربکس دور خروجی مشابهی داشته باشند، اما از نظر گشتاور قابل‌تحمل، ابعاد شفت، محل نصب یا شرایط کار پیوسته، پاسخ یکسانی ندهند. تفاوت زمانی مشخص می‌شود که گیربکس روی دستگاه نصب شده و باید زیر بار واقعی کار کند؛ جایی که انتخاب اشتباه می‌تواند به داغ‌شدن، استهلاک زودرس یا نیاز به تغییر اتصالات منجر شود.
ما در گروه صنعتی پرداد، نقطه شروع خرید گیربکس صنعتی را شناخت همین جزئیات می‌دانیم. هنگام استعلام، نام برند و مدل را در کنار مشخصات موتور، نوع دستگاه، سرعت موردنیاز و آرایش نصب قرار می‌دهیم تا بررسی گزینه‌های تأمین بر مبنای نیاز تجهیز انجام شود. شناخت تفاوت گیربکس‌های حلزونی، هلیکال، آویز، کرانویل پینیون و خورشیدی نیز کمک می‌کند انتخاب شما به نزدیک‌ترین ظاهر یا پایین‌ترین قیمت محدود نماند.
برای استعلام گیربکس صنعتی از پرداد، عکس خوانای پلاک گیربکس و موتور، تصویر محل نصب و تعداد موردنیاز را ارسال کنید. اگر قطعه قبلی در دسترس نیست، نوع دستگاه و مشخصات عملکرد موردنیاز را اعلام کنید.
گیربکس صنعتی در انتخاب و عملکرد دستگاه چه نقشی دارد؟
گیربکس مجموعه‌ای از چرخ‌دنده‌ها، شفت‌ها و یاتاقان‌هاست که سرعت و گشتاور را متناسب با نیاز دستگاه تغییر می‌دهد. در کاربردهای کاهنده، سرعت خروجی کمتر می‌شود و با درنظرگرفتن تلفات، گشتاور افزایش پیدا می‌کند. گیربکس توان تولید نمی‌کند؛ توان موتور را با نسبت مشخص و مقداری اتلاف به خروجی منتقل می‌کند.
برای مثال، اگر سرعت ورودی ۱۴۵۰ دور بر دقیقه و نسبت تبدیل ۲۹ باشد، سرعت خروجی تقریباً ۵۰ دور بر دقیقه خواهد بود. این محاسبه سرعت را مشخص می‌کند؛ برای تأیید انتخاب، ظرفیت گشتاور، شرایط راه‌اندازی، بار وارد بر شفت و توان دفع حرارت نیز باید بررسی شوند.
تفاوت مهم دیگر، میان گیربکس مستقل و الکتروگیربکس است. گیربکس مستقل ممکن است از طریق کوپلینگ یا مجموعه انتقال قدرت به موتور متصل شود؛ الکتروگیربکس، ترکیب موتور و گیربکس در یک مجموعه است. هنگام سفارش باید روشن باشد که فقط گیربکس نیاز دارید یا مجموعه کامل همراه موتور.
انواع گیربکس صنعتی
گیربکس‌ها را می‌توان بر اساس ساختار انتقال، موقعیت محورهای ورودی و خروجی یا روش نصب دسته‌بندی کرد. این معیارها همیشه از هم مستقل نیستند؛ برای مثال، یک گیربکس هلیکال می‌تواند محور موازی و خروجی توخالی داشته باشد و به‌صورت آویز نصب شود.
گیربکس هلیکال هم‌محور؛ برای محرک‌های عمومی و پیوسته
گیربکس هلیکال یا Helical Gearbox از چرخ‌دنده‌های دندانه‌مورب استفاده می‌کند. در مدل هم‌محور، محور ورودی و خروجی در یک راستا قرار دارند و این آرایش برای بسیاری از کانوایرها، میکسرها و ماشین‌آلات تولیدی قابل‌بررسی است.
در انتخاب این خانواده، علاوه بر نسبت تبدیل، باید گشتاور خروجی و نوع اتصال به دستگاه مشخص شود. مدل پایه‌دار، فلنج‌دار یا ترکیبی ممکن است عملکرد انتقال مشابهی داشته باشد، اما از نظر نصب جایگزین مستقیم یکدیگر نباشند. سری R در SEW نمونه‌ای از این خانواده است.

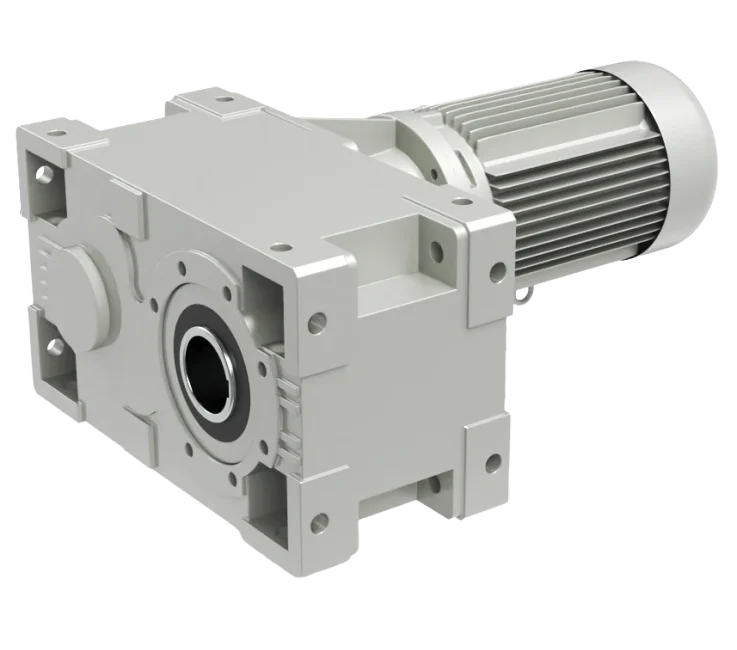

گیربکس محور موازی و آویز؛ برای آرایش‌های نصب متفاوت
در گیربکس محور موازی یا Parallel-Shaft Gearbox، محورهای ورودی و خروجی موازی‌اند، اما روی یک خط قرار ندارند. این ساختار در بعضی محرک‌ها امکان جانمایی مناسب‌تری فراهم می‌کند.
مدل‌های آویز معمولاً روی شفت دستگاه نصب می‌شوند و بسته به طراحی، به بازوی مهار گشتاور نیاز دارند. هنگام سفارش، قطر شفت دستگاه، نوع اتصال خروجی، فضای نصب و روش مهار بدنه اهمیت دارند. ظرفیت انتقال گشتاور به‌تنهایی برای تأیید نصب آویز کافی نیست. سری F در SEW و خانواده محور موازی UNICASE در NORD از نمونه‌های مرتبط‌اند.

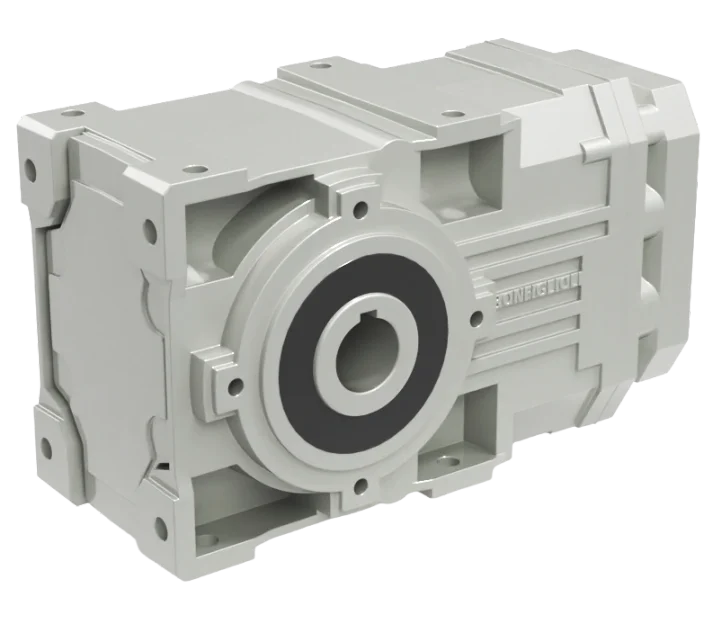

گیربکس کرانویل پینیون یا هلیکال مخروطی؛ برای تغییر جهت انتقال
گیربکس هلیکال مخروطی یا Bevel-Helical Gearbox با استفاده از مرحله دنده مخروطی، امکان تغییر جهت انتقال را فراهم می‌کند؛ آرایش متداول آن زاویه ۹۰ درجه میان ورودی و خروجی است.
این خانواده برای تجهیزاتی قابل‌بررسی است که چیدمان موتور در امتداد شفت خروجی مناسب نیست. در کانوایر، میکسر و ماشین‌آلات فرایندی، انتخاب مدل به گشتاور، ساعات کار، جهت خروجی و فضای نصب بستگی دارد. سری K در SEW و B در Motovario نمونه‌هایی از این ساختار هستند.

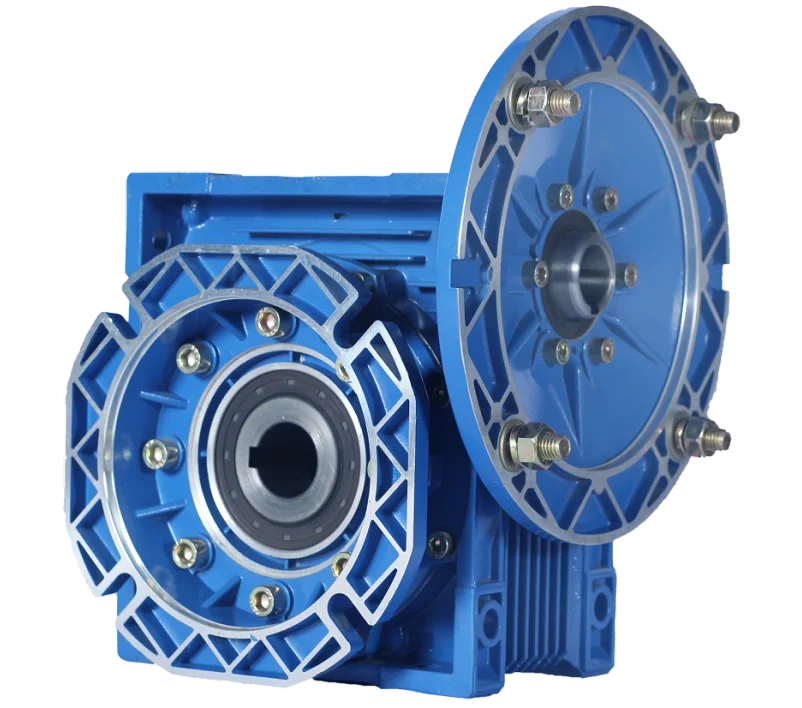

گیربکس حلزونی؛ برای کاهش دور در مجموعه‌ای جمع‌وجور
گیربکس حلزونی یا Worm Gearbox از درگیری ماردون و چرخ‌حلزون استفاده می‌کند. این ساختار امکان دستیابی به نسبت‌های کاهش مختلف را در بدنه‌ای نسبتاً جمع‌وجور فراهم می‌کند. خانواده NMRV در Motovario و VF/W در Bonfiglioli از نمونه‌های شناخته‌شده آن هستند
در انتخاب گیربکس حلزونی، ساعات کار، دمای محیط و رفتار حرارتی اهمیت زیادی دارند. مناسب‌بودن یک مدل برای کار متناوب، لزوماً به معنی مناسب‌بودن همان مدل برای کار پیوسته زیر بار نیست. دستورالعمل انتخاب سازنده ممکن است ضرایب جداگانه‌ای برای دمای محیط و مدت کار در هر سیکل داشته باشد.
همچنین خودقفل‌شوندگی را نباید ویژگی قطعی تمام گیربکس‌های حلزونی دانست یا جایگزین ترمز ایمنی کرد. سازنده SEW نیز استفاده از این ویژگی به‌عنوان تنها عملکرد ایمنی در بالابر را مجاز نمی‌داند.
گیربکس خورشیدی؛ برای گشتاور بالا و آرایش فشرده
گیربکس خورشیدی یا Planetary Gearbox از چرخ‌دنده خورشیدی، چرخ‌دنده‌های سیاره‌ای و دنده حلقوی تشکیل می‌شود. این آرایش امکان تقسیم بار میان چند مسیر درگیری را فراهم می‌کند و در مدل‌های مناسب، دستیابی به گشتاور بالا در ابعاد فشرده را ممکن می‌سازد.
این خانواده در محرک‌های صنعتی، وینچ‌ها و تجهیزات فرایندی کاربرد دارد؛ اما مدل صنعتی سنگین را نباید با گیربکس خورشیدی دقیقِ مناسب سرووموتور یکسان دانست. در کاربردهای موقعیت‌دهی، لقی و سختی پیچشی نیز معیار انتخاب‌اند. خانواده EP در Rossi و PLANUREX در Flender نمونه‌هایی از گیربکس‌های خورشیدی صنعتی هستند.
گیربکس سیکلوئیدی؛ ساختاری متفاوت برای کاهش دور
گیربکس سیکلوئیدی یا Cycloidal Gearbox از مکانیزم کاهنده متفاوتی نسبت به قطار چرخ‌دنده‌های متداول استفاده می‌کند. خانواده Cyclo 6000 در Sumitomo یکی از نمونه‌های صنعتی آن است.
انتخاب این ساختار باید با بررسی گشتاور مجاز، سیکل کاری، نسبت تبدیل و آرایش نصب انجام شود. صرف عنوان «سیکلوئیدی» به معنی لقی صفر یا مناسب‌بودن برای تمام کاربردهای دقیق نیست؛ مشخصات همان سری تعیین‌کننده‌اند.
گیربکس‌های مخصوص میکسر، اکسترودر و تجهیزات خاص
بعضی دستگاه‌ها علاوه بر انتقال گشتاور، بار محوری یا شعاعی قابل‌توجهی به خروجی وارد می‌کنند. در چنین شرایطی، انتخاب یک گیربکس عمومی صرفاً بر اساس توان و دور ممکن است کافی نباشد.
برای نمونه، Rossi خانواده GX با طراحی مخصوص اکسترودر را معرفی می‌کند. در این کاربردها باید ظرفیت مجموعه یاتاقان خروجی، نوع بار و نحوه اتصال به تجهیز نیز مشخص باشد. عنوان «گیربکس میکسر» یا «گیربکس اکسترودر» باید به طراحی مشخص محصول اشاره کند. rossi.com
مقایسه برندهای مطرح گیربکس صنعتی
برند مناسب زمانی مشخص می‌شود که مدل‌های متناسب با یک کاربرد مقایسه شوند. مقایسه یک گیربکس حلزونی عمومی با یک گیربکس خورشیدی سنگین، حتی از یک سازنده، معیار مناسبی برای قضاوت درباره کیفیت یا قیمت نیست.
جدول زیر برای شناخت سبد برندهاست. معرفی هر برند به معنی موجودبودن تمام سری‌های آن در پرداد نیست؛ وضعیت تأمین باید برای کد مشخص استعلام شود. کشور درج‌شده نیز منشأ برند است و کشور تولید هر دستگاه باید از مدارک همان محصول بررسی شود.
برند | منشأ برند | نمونه خانواده‌های مرتبط | معیار کاربردی برای بررسی |
|---|
اسایدبلیو SEW-EURODRIVE | آلمان | R هلیکال، F محور موازی، K هلیکال مخروطی، S هلیکال حلزونی | انتخاب خانواده بر اساس آرایش محور، گشتاور و روش نصب |
نورد NORD | آلمان | NORDBLOC.1 و خانواده‌های UNICASE | بررسی ترکیب موتور، گیربکس، خروجی و شرایط محیطی |
فلندر Flender | آلمان | گیربکس‌های صنعتی و PLANUREX خورشیدی | بررسی محرک‌های صنعتی با نیازهای مکانیکی و حرارتی مشخص |
بونفیلیولی Bonfiglioli | ایتالیا | C هلیکال هم‌محور و VF/W حلزونی | مقایسه خانواده مناسب برای سرعت، بار و فضای نصب |
موتوواریو Motovario | ایتالیا | H هلیکال، B هلیکال مخروطی، S آویز و NMRV حلزونی | تطبیق سری، اندازه بدنه، ورودی موتور و خروجی دستگاه |
روسی Rossi | ایتالیا | G هلیکال و هلیکال مخروطی، EP خورشیدی، GX اکسترودر | بررسی نیاز عمومی یا تخصصی دستگاه در سطح سری محصول |
سومیتومو Sumitomo | ژاپن | Cyclo 6000 و Paramax | انتخاب ساختار و ظرفیت متناسب با محرک و سیکل کاری |
شریف Sharif | ایران | هلیکال تیپ G و R، آویز، هلیکال مخروطی و محور موازی | تطبیق نقشه نصب و مشخصات مدل داخلی با نیاز دستگاه |
خانواده‌های جدول بر اساس صفحات و کاتالوگ‌های سازندگان معرفی شده‌اند. SEW‑EURODRIVE
برای مقایسه قیمت نیز مشخصات پیشنهادها باید یکسان باشد. گیربکس همراه موتور با گیربکس بدون موتور، خروجی توخالی با خروجی شفت‌دار، یا مدل دارای ترمز و تجهیزات خنک‌کاری با نسخه پایه، اقلام یکسانی نیستند.
پیش از خرید گیربکس صنعتی چه مشخصاتی را بررسی کنیم؟
نسبت تبدیل را از روی سرعت واقعی انتخاب کنید
نسبت تبدیل نشان می‌دهد سرعت ورودی چند برابر سرعت خروجی است:
نسبت تبدیل = سرعت ورودی ÷ سرعت خروجی
اگر سرعت دستگاه باید دقیق باشد، دور واقعی موتور و نسبت دقیق گیربکس را بررسی کنید. عبارت‌هایی مانند «موتور ۱۵۰۰ دور» معمولاً بیان اسمی‌اند و عدد پلاک موتور القایی ممکن است متفاوت باشد.
در تجهیزاتی که با اینورتر کار می‌کنند، بازه سرعت ورودی نیز باید مشخص شود. انتخاب گیربکس فقط برای یک نقطه کاری، تمام شرایط بهره‌برداری را پوشش نمی‌دهد.
توان موتور، جای گشتاور خروجی را نمی‌گیرد
دو دستگاه با موتور هم‌توان ممکن است به گیربکس‌های متفاوتی نیاز داشته باشند. سرعت خروجی، بار راه‌اندازی و شرایط کار تعیین می‌کنند مجموعه چه گشتاوری باید انتقال دهد.
علاوه بر گشتاور نامی، بارهای لحظه‌ای و شرایط توقف یا گیرکردن دستگاه نیز اهمیت دارند. ظرفیت لحظه‌ای را نباید معادل ظرفیت مجاز برای کار پیوسته در نظر گرفت.
برای انتخاب مجموعه محرک، مشخصات الکتروموتور سه‌فاز صنعتی و گیربکس باید در کنار هم بررسی شوند.
ضریب سرویس را متناسب با نوع کار در نظر بگیرید
ضریب سرویس یا Service Factor به تطبیق ظرفیت گیربکس با شرایط کاربرد کمک می‌کند. یک محرک با بار یکنواخت و استارت محدود، با دستگاهی که بار ضربه‌ای و روشن‌وخاموش‌شدن مکرر دارد یکسان نیست.
روش محاسبه و اعمال این ضریب باید از کاتالوگ همان سازنده گرفته شود. در راهنمای SEW، ضریب موردنیاز کاربرد با ضریب موجود در جداول انتخاب مقایسه می‌شود و برای بعضی شرایط، ضرایب تکمیلی نیز مطرح است. download.sew-eurodrive.com
ظرفیت حرارتی را کنار ظرفیت مکانیکی بررسی کنید
ممکن است گیربکس از نظر گشتاور مناسب به نظر برسد، اما در شرایط محیطی و ساعات کار پروژه نتواند حرارت تولیدشده را به‌اندازه کافی دفع کند. در این وضعیت، انتخاب نهایی ممکن است به تغییر سایز یا بررسی تجهیزات خنک‌کاری نیاز داشته باشد.
دمای محیط، جریان هوا و شرایط نصب باید در کنترل ظرفیت حرارتی لحاظ شوند. راهنمای انتخاب گیربکس‌های صنعتی SEW نیز بررسی ظرفیت حرارتی را بخشی مستقل از انتخاب معرفی می‌کند. download.sew-eurodrive.com
ابعاد نصب را پیش از تأیید سفارش کنترل کنید
مدل جایگزین باید علاوه بر ظرفیت، از نظر اتصال مکانیکی نیز با دستگاه هماهنگ باشد. این موارد را با نقشه محصول تطبیق دهید:
قطر و طول شفت ورودی و خروجی؛
ابعاد خار یا مشخصات اتصال توخالی؛
فاصله سوراخ‌های پایه؛
قطر فلنج و آرایش پیچ‌ها؛
ارتفاع مرکز شفت؛
جهت خروجی و فضای دسترسی برای نصب و سرویس.
شباهت ظاهری یا یکسان‌بودن قطر شفت، جایگزینی مستقیم را ثابت نمی‌کند.
وضعیت نصب بر روانکاری اثر دارد
نصب افقی و عمودی لزوماً به یک مقدار روغن یا آرایش یکسانِ هواکش و نقاط کنترل نیاز ندارد. سازندگان، وضعیت‌های نصب و مقادیر روانکار را در مستندات محصول مشخص می‌کنند؛ بنابراین تغییر جهت نصب باید با دستورالعمل همان مدل تطبیق داده شود. download.sew-eurodrive.com
هنگام سفارش، تصویر وضعیت نصب فعلی را ارسال کنید. این تصویر می‌تواند اطلاعاتی را روشن کند که از روی پلاک به‌تنهایی قابل تشخیص نیست.
قیمت گیربکس صنعتی به چه عواملی بستگی دارد؟
قیمت گیربکس تنها تابع برند یا توان موتور نیست. ساختار انتقال، سایز، نسبت تبدیل، گشتاور، نوع خروجی، آرایش نصب و تجهیزات همراه بر مبلغ نهایی اثر دارند.
برای مقایسه استعلام‌ها، این موارد را روشن کنید:
قیمت برای گیربکس مستقل است یا الکتروگیربکس؟
مدل، نسبت تبدیل و وضعیت نصب دقیقاً یکسان‌اند؟
ترمز، بک‌استاپ، بازوی گشتاور یا سیستم خنک‌کاری در پیشنهاد لحاظ شده‌اند؟
وضعیت کالا نو، کارکرده یا بازسازی‌شده است؟
مدارک فنی، شرایط تحویل و تعهدات تأمین چگونه تعریف شده‌اند؟
در خرید جایگزین، هزینه اصلاح شاسی، کوپلینگ یا اتصالات را نیز در نظر بگیرید. اختلاف قیمت اولیه زمانی قابل‌ارزیابی است که هزینه نصب و هماهنگ‌سازی مجموعه مشخص باشد.
برای استعلام گیربکس چه اطلاعاتی ارسال کنیم؟
برای جایگزینی قطعه قبلی، عکس واضح پلاک بهترین نقطه شروع است. همراه آن، اطلاعات زیر را آماده کنید:
اطلاعات موردنیاز | کاربرد در بررسی |
|---|
برند، کد کامل و شماره شناسایی | تشخیص دقیق محصول و گزینه‌های آن |
توان و دور موتور | بررسی شرایط ورودی |
نسبت تبدیل یا دور خروجی | تعیین سرعت موردنیاز دستگاه |
نوع دستگاه و نحوه بارگذاری | شناخت بار پیوسته، ضربه‌ای یا متناوب |
ساعات کار و دفعات استارت | بررسی شرایط بهره‌برداری |
عکس نصب و ابعاد اتصال | کنترل سازگاری مکانیکی |
دما، گردوغبار، رطوبت یا شستوشو | بررسی شرایط محیطی و آببندی |
تعداد و تجهیزات همراه | مشخصکردن دامنه استعلام |
اگر پلاک پاک شده است، عکس بدنه، شفت‌ها، فلنج‌ها و ابعاد نصب را ارسال کنید. این اطلاعات برای شروع بررسی مفیدند، اما تشخیص قطعی مدل ممکن است به اندازه‌گیری یا مستندات بیشتری نیاز داشته باشد.
استعلام و خرید گیربکس صنعتی از پرداد
ما در پرداد، برای شروع بررسی خرید به مشخصات روشن دستگاه شما نیاز داریم. عکس پلاک گیربکس و موتور، تصویر محل نصب، تعداد موردنیاز و توضیح کوتاهی درباره نوع کار ارسال کنید تا بررسی مدل و شرایط تأمین بر پایه اطلاعات قابل‌اتکا انجام شود. اگر قصد تغییر برند، نسبت تبدیل یا توان موتور را دارید، این موضوع را از ابتدا اعلام کنید تا در تطبیق گزینه‌ها لحاظ شود.
