برای خرید کلید صنعتی، دانستن آمپراژ تنها نقطه شروع است. کلیدی که برای ورودی تابلو انتخاب می‌شود، با تجهیز حفاظت موتور یا کلید تغییر منبع برق وظیفه یکسانی ندارد. انتخاب درست زمانی انجام می‌شود که نوع مدار، مشخصات بار، قدرت قطع و شرایط نصب در کنار هم بررسی شوند؛ تا هم حفاظت موردنیاز تأمین شود و هم هزینه امکانات غیرضروری به پروژه تحمیل نشود.
ما در گروه صنعتی پرداد، تأمین کلید صنعتی را با شناخت همین نیاز آغاز می‌کنیم. چه برای ساخت یک تابلو جدید خرید کنید و چه به دنبال جایگزین کلید قبلی باشید، کد محصول، مشخصات حفاظتی، ابعاد و تجهیزات جانبی باید با نیاز دستگاه تطبیق داده شوند.
در ادامه می‌توانید انواع کلید صنعتی را بشناسید و مشخصات لازم برای انتخاب و استعلام هر خانواده را پیدا کنید.
انواع کلید صنعتی و کاربرد هرکدام
نخست مشخص کنید کلید قرار است چه کاری انجام دهد: حفاظت مدار، حفاظت موتور، قطع و جداسازی یا تغییر منبع تغذیه. این تفاوت، مسیر انتخاب محصول را روشن می‌کند.

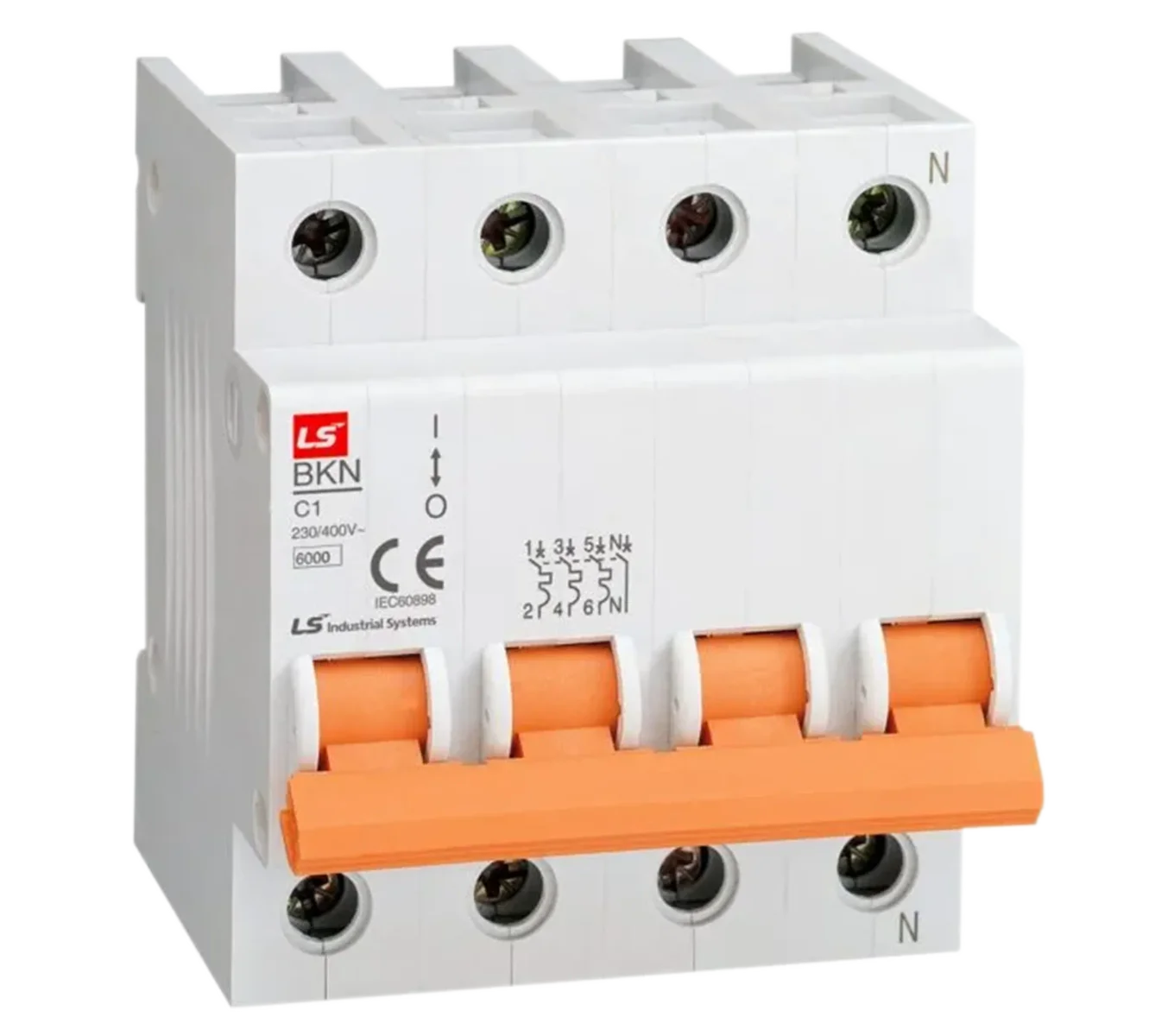

کلید مینیاتوری (MCB)
کلید مینیاتوری برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود و در مدارهای روشنایی، فرمان و توزیع نهایی کاربرد دارد. جریان نامی، تعداد پل، منحنی قطع و قدرت قطع از مشخصات اصلی سفارش آن هستند؛ انتخاب منحنی باید با نوع بار و جریان راه‌اندازی هماهنگ باشد.

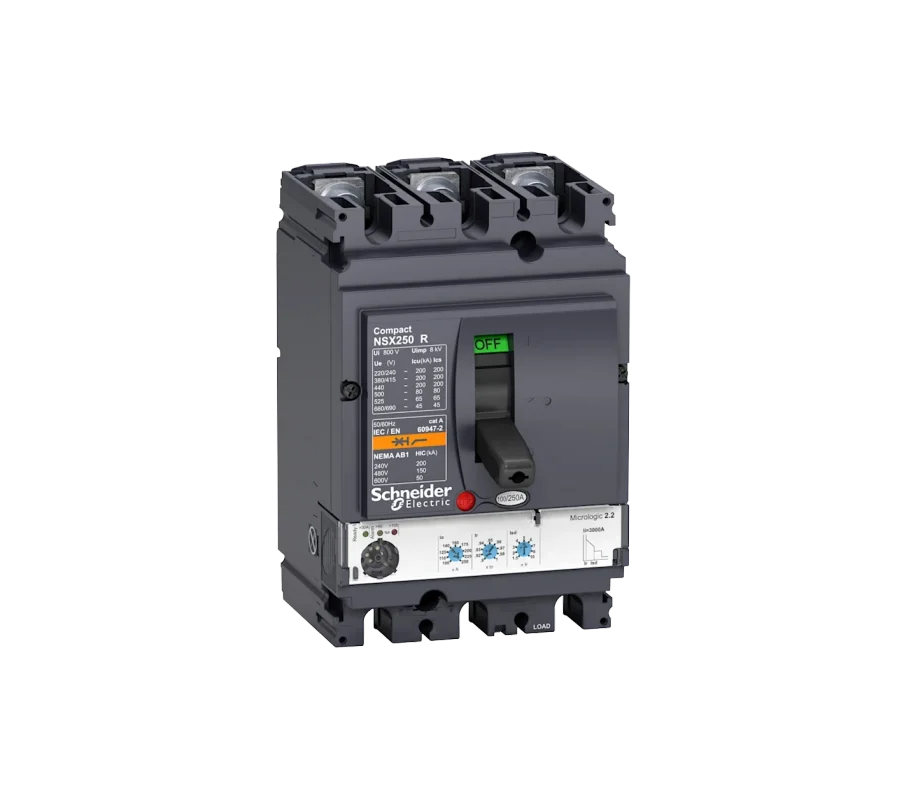

کلید اتوماتیک کمپکت (MCCB)
کلید کمپکت برای حفاظت فیدرها و تابلوهای توزیع به کار می‌رود و بسته به مدل، حفاظت ثابت یا قابل‌تنظیم دارد. هنگام خرید، علاوه بر جریان، نوع واحد حفاظتی، قدرت قطع در ولتاژ کاری و امکاناتی مانند شنت، آندرولتاژ یا موتور فرمان را مشخص کنید.

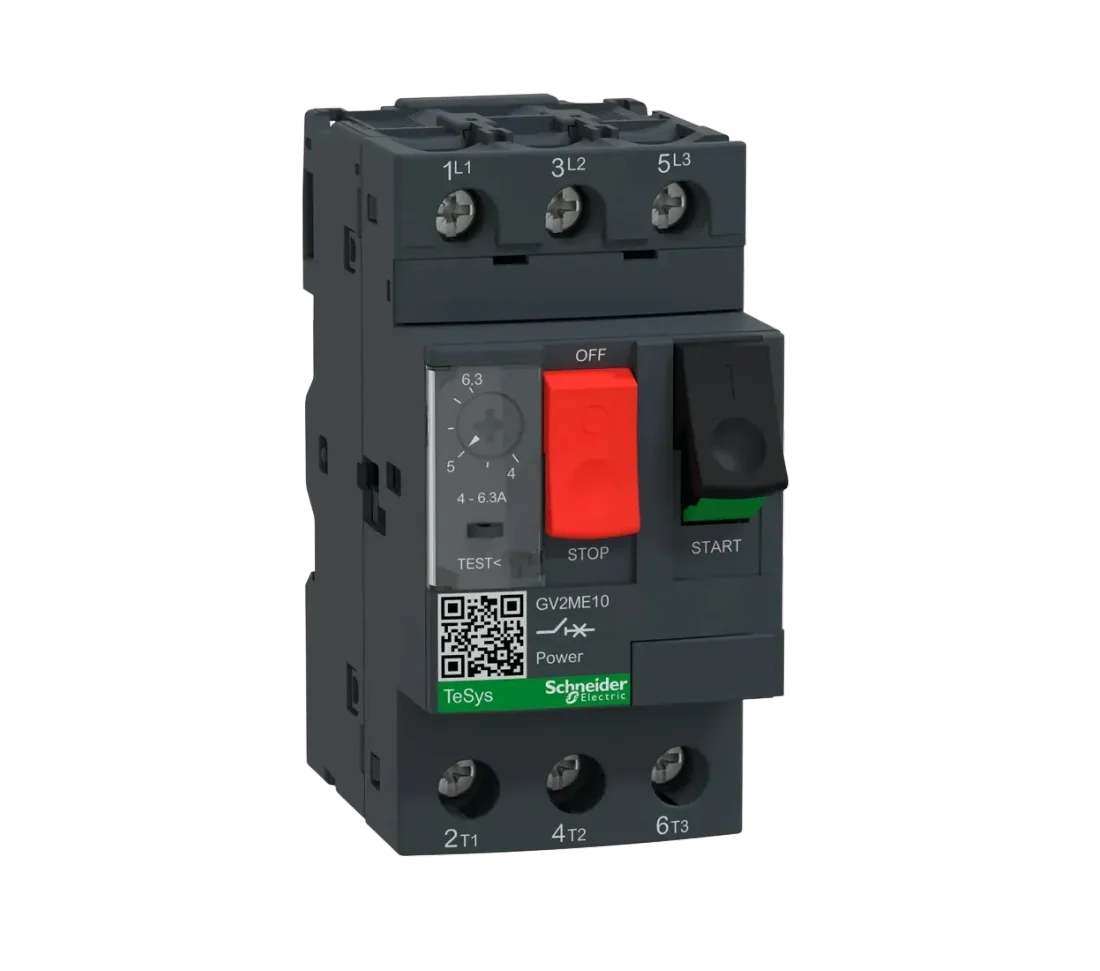

کلید حفاظت موتور یا حرارتی (MPCB)
کلید حفاظت موتور برای مدارهای موتوری طراحی شده و در مدل‌های حرارتی‌ـ‌مغناطیسی، حفاظت اضافه‌بار و اتصال کوتاه را ترکیب می‌کند. انتخاب آن به جریان پلاک موتور، شرایط راه‌اندازی و هماهنگی با کنتاکتور وابسته است؛ توان موتور به‌تنهایی اطلاعات کافی برای سفارش نمی‌دهد.

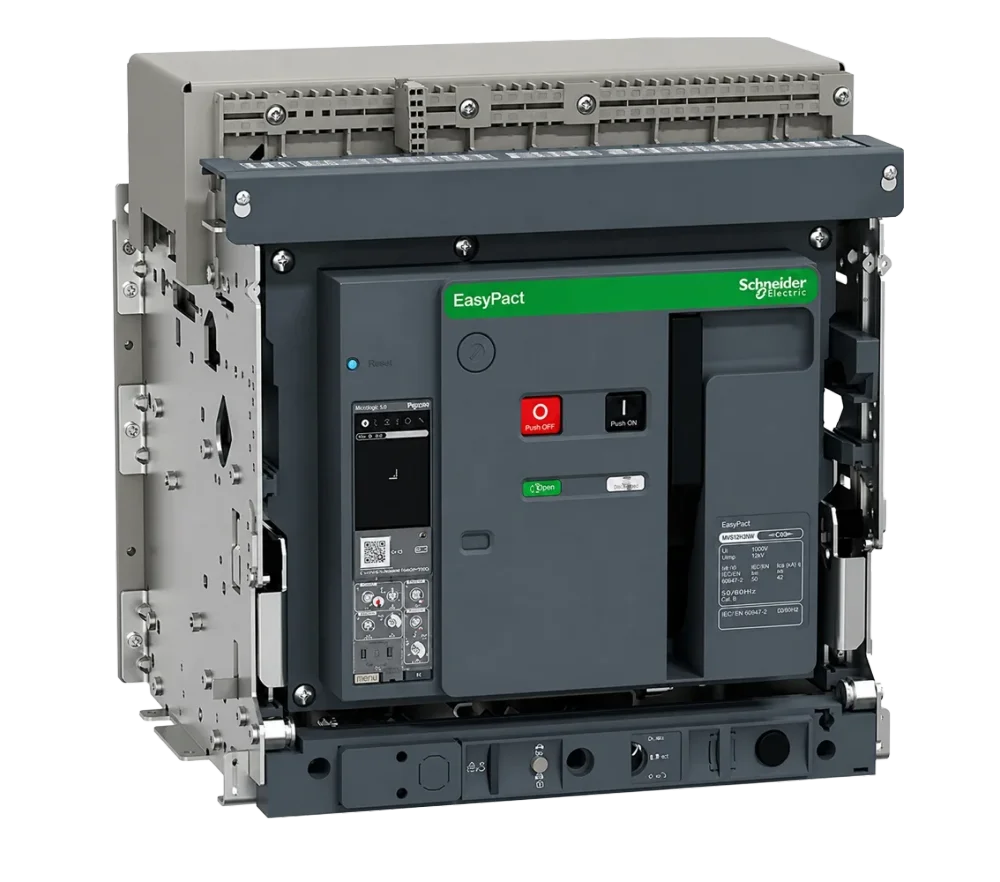

کلید هوایی (ACB)
کلید هوایی در ورودی تابلوهای اصلی و مدارهای پرظرفیت استفاده می‌شود و می‌تواند تنظیمات حفاظتی و امکانات کنترلی گسترده‌ای داشته باشد. نوع ثابت یا کشویی، واحد حفاظتی و هماهنگی با کلیدهای پایین‌دست از معیارهای مهم انتخاب آن هستند.

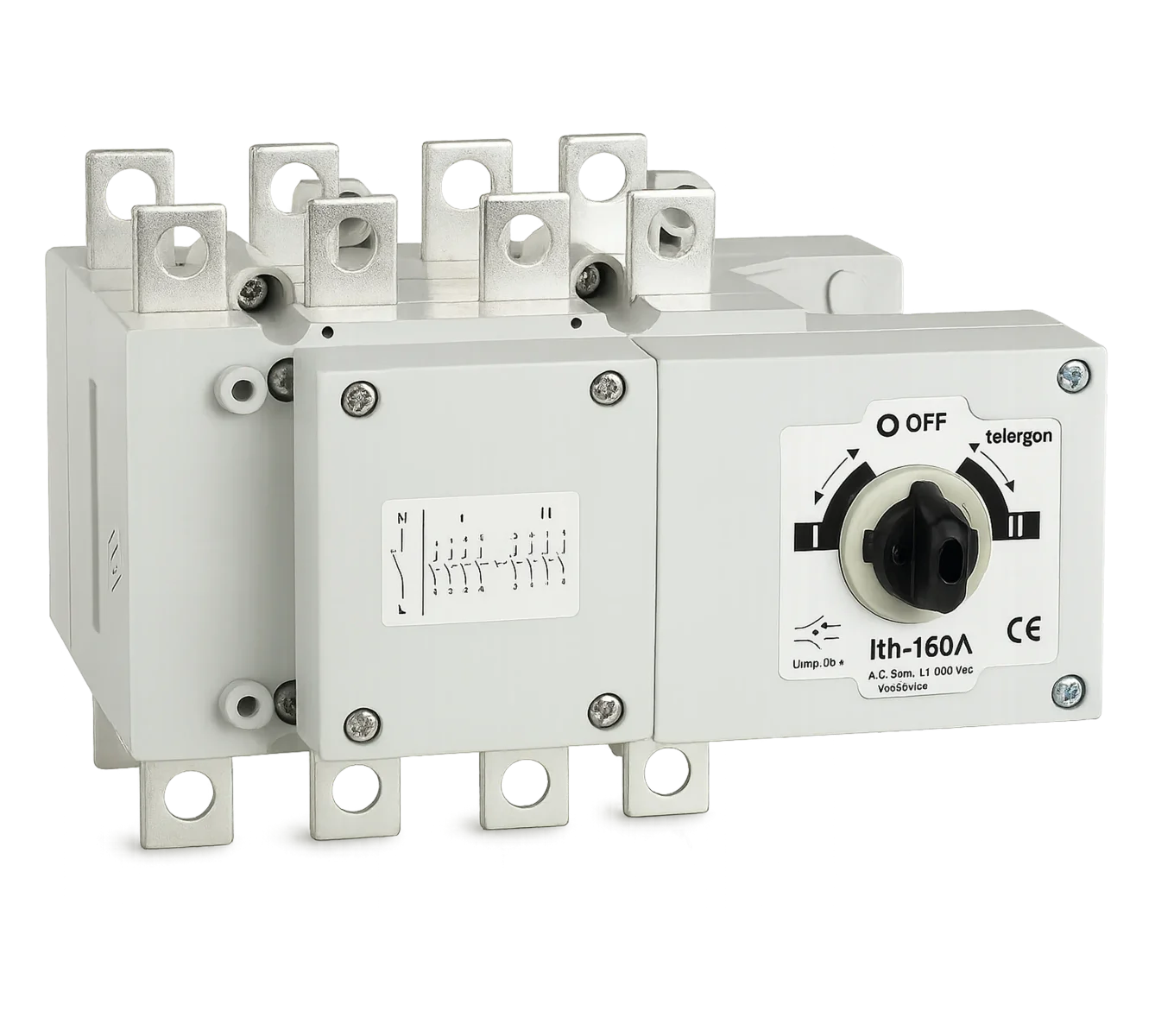

کلید چنج‌اور (Changeover Switch)
کلید چنج‌اور اتصال مصرف‌کننده را میان دو منبع، مانند برق شبکه و ژنراتور، جابه‌جا می‌کند. در انتخاب آن باید نوع دستی، موتوردار یا مجموعه انتقال خودکار، تعداد پل و اینترلاک مشخص شود؛ خودکاربودن انتقال نیز الزاماً به معنی وجود حفاظت اضافه‌بار و اتصال کوتاه نیست.
کلیدفیوز (Fuse Switch)
کلیدفیوز امکان قطع‌ووصل مدار را با حفاظت توسط فیوز ترکیب می‌کند و در تابلوهای توزیع و برخی مدارهای صنعتی کاربرد دارد. جریان و رده کاری کلید، نوع و اندازه فیوز و مشخصات بار باید هماهنگ باشند؛ انتخاب بدنه کلید بدون تعیین فیوز مناسب، سفارش را کامل نمی‌کند.
راهنمای انتخاب کلید صنعتی متناسب با مدار
۱. وظیفه کلید و نوع بار را مشخص کنید
پیش از انتخاب برند، معلوم کنید کلید برای ورودی تابلو، حفاظت یک فیدر، راه‌اندازی موتور یا تغییر منبع برق نیاز است. سپس نوع بار را مشخص کنید؛ رفتار موتور، ترانسفورماتور، روشنایی و بار مقاومتی یکسان نیست.
برای مثال، موتوری که هنگام راه‌اندازی جریان بالاتری می‌کشد، به بررسی مشخصه حفاظتی متناسب نیاز دارد. انتخاب کلید صرفاً با جریان کار عادی ممکن است باعث قطع ناخواسته یا حفاظت نامناسب شود.
۲. ولتاژ، نوع شبکه و تعداد پل را ثبت کنید
در استعلام، AC یا DC بودن مدار و ولتاژ کاری را بنویسید. قدرت قطع و قابلیت استفاده یک کلید ممکن است با تغییر ولتاژ یا نوع شبکه متفاوت باشد؛ بنابراین مشخصات ثبت‌شده برای یک کاربرد را به کاربرد دیگر تعمیم ندهید.
تعداد پل نیز باید مطابق طراحی مدار انتخاب شود. در چنج‌اور و تابلوهای دارای چند منبع، نحوه مدیریت نول اهمیت دارد و نباید صرفاً بر اساس سه‌فازبودن مصرف‌کننده تصمیم گرفت.
۳. جریان نامی را با ظرفیت مدار هماهنگ کنید
جریان کلید باید با بار، ظرفیت مجاز کابل یا شمش و شرایط بهره‌برداری هماهنگ باشد. بزرگ‌تر انتخاب‌کردن کلید برای جلوگیری از قطع‌شدن، بدون بررسی مدار، راه‌حل مناسبی نیست.
در کلیدهای قابل‌تنظیم، میان ظرفیت فریم، مشخصات واحد حفاظتی و تنظیم جریان تفاوت وجود دارد. به همین دلیل، در سفارش جایگزین بهتر است تصویر کلید و صفحه تنظیمات آن را با هم ارسال کنید.
۴. قدرت قطع را در ولتاژ کاری بررسی کنید
قدرت قطع نشان می‌دهد کلید در شرایط مشخص آزمون، چه سطحی از جریان اتصال کوتاه را می‌تواند قطع کند. این مقدار باید با جریان اتصال کوتاه احتمالی محل نصب تطبیق داشته باشد.
اگر حفاظت پشتیبان توسط تجهیز بالادست در نظر گرفته می‌شود، ترکیب تجهیزات باید در جداول معتبر سازنده تأیید شده باشد. نام یکسان برند یا آمپراژ بالاتر کلید بالادست، به‌تنهایی این هماهنگی را ثابت نمی‌کند.
۵. نوع حفاظت و قابلیت تنظیم را انتخاب کنید
همه مدارها به امکانات یکسان نیاز ندارند. برای بعضی کاربردها، حفاظت حرارتی‌ـ‌مغناطیسی کافی است؛ در برخی پروژه‌ها، تنظیم تأخیرها، حفاظت خطای زمین یا امکانات اندازه‌گیری لازم می‌شود.
واحد حفاظتی را بر اساس نیاز پروژه انتخاب کنید. اگر امکانات ارتباطی یا مانیتورینگ لازم است، مشخص کنید کدام پارامترها باید دریافت شوند و چه ماژول‌هایی برای این کار نیاز است.
۶. شرایط نصب و محیط تابلو را در نظر بگیرید
دمای داخل تابلو، ارتفاع محل نصب، تهویه و نحوه کنارهم‌قرارگرفتن تجهیزات می‌توانند بر انتخاب و ظرفیت قابل‌استفاده اثر بگذارند. ابعاد، جهت نصب و روش اتصال کابل یا شمش نیز باید با نقشه سازنده تطبیق داده شوند.
در جایگزینی کلید قدیمی، علاوه بر پهنا و ارتفاع بدنه، محل ترمینال‌ها، فاصله اتصالات و فضای لازم برای متعلقات را کنترل کنید. راهنمای انتخاب سازنده نیز شرایط محیطی، ویژگی بار و تجهیزات متصل به مدار را از عوامل اصلی انتخاب می‌داند.
برندهای کلید صنعتی برای بررسی و استعلام
اشنایدر الکتریک (Schneider Electric)، زیمنس (Siemens)، ای‌بی‌بی (ABB)، ال‌اس الکتریک (LS Electric)، هیوندای الکتریک (HD Hyundai Electric)، چینت (CHINT) و پارس‌فانال (Pars Fanal) از نام‌هایی هستند که در بررسی گزینه‌های خرید کلید صنعتی با آن‌ها روبه‌رو می‌شوید.
برای انتخاب میان این برندها، ابتدا مشخصات فنی موردنیاز را ثابت کنید و سپس مدل‌های متناسب را مقایسه کنید. تفاوت دو پیشنهاد ممکن است مربوط به قدرت قطع، نوع واحد حفاظتی، تجهیزات همراه یا شرایط تأمین باشد؛ بنابراین قیمت دو کلید هم‌آمپر الزاماً قابل‌مقایسه نیست.
در سفارش برندمحور، نام کامل سری و کد محصول اهمیت دارد. برای نمونه، انتخاب خانواده ComPacT NSX اشنایدر، SENTRON 3VA زیمنس یا Tmax XT از ABB هنوز باید با تعیین مشخصات مدل و متعلقات کامل شود.
عوامل مؤثر بر قیمت کلید صنعتی
قیمت کلید صنعتی به مجموعه مشخصات سفارش وابسته است. نوع کلید، جریان و ظرفیت فریم، قدرت قطع، تعداد پل، واحد حفاظتی و تجهیزات جانبی از عوامل تعیین‌کننده‌اند. در کلیدهای هوایی، نوع نصب و تجهیزات همراه نیز می‌توانند تفاوت قابل‌توجهی میان پیشنهادها ایجاد کنند.
پیش از مقایسه قیمت، روشن کنید پیشنهاد شامل چه اقلامی است. ممکن است یک فروشنده قیمت بدنه و واحد حفاظتی را اعلام کرده باشد و پیشنهاد دیگر، موتور، بوبین‌ها یا کنتاکت‌های کمکی را نیز شامل شود. مقایسه زمانی دقیق است که کدها، اقلام همراه و شرایط تحویل مشخص باشند.
اطلاعات لازم برای استعلام کلید صنعتی
برای دریافت پیشنهاد متناسب، این موارد را آماده کنید:
نوع کلید و کاربرد آن در مدار؛
برند و کد کامل، در صورت مشخص‌بودن؛
تصویر خوانای پلاک و تنظیمات کلید قبلی؛
ولتاژ، AC یا DC بودن و تعداد پل؛
جریان نامی و محدوده تنظیم موردنیاز؛
قدرت قطع موردنیاز در ولتاژ کاری؛
نوع نصب و محدودیت ابعاد تابلو؛
متعلقات و ولتاژ تغذیه بوبین یا موتور فرمان؛
تعداد، مدارک درخواستی و زمان موردنیاز پروژه.
اگر بخشی از این اطلاعات را ندارید، عکس واضح از تجهیز و توضیح کاربرد آن نقطه شروع مناسبی است. مشخصاتی مانند جریان اتصال کوتاه محل نصب، باید از مدارک طراحی یا بررسی فنی پروژه به دست آیند.
خرید و استعلام کلید صنعتی از پرداد
برای بررسی شرایط تأمین، کد یا تصویر کلید را همراه مشخصات مدار و تعداد موردنیاز برای ما در گروه صنعتی پرداد ارسال کنید. ما اطلاعات سفارش و متعلقات درخواستی را مبنای بررسی قرار می‌دهیم تا پیشنهاد قیمت مربوط به مجموعه‌ای مشخص باشد و پیش از خرید، ابهامی درباره مدل، تجهیزات همراه و شرایط تأمین باقی نماند.
