روانکاری زنجیر صنعتی | انتخاب روغن و تفاوت آن با گریس
اگر زنجیر دستگاه با وجود روغنکاری هنوز صدا دارد، داغ میشود یا بعضی لینکهای آن سفت شدهاند، قبل از تغییر برند روغن، مسیر رسیدن روانکار به مفصل را بررسی کنید. چرببودن صفحات و رولرها کافی نیست؛ روغن باید به سطح تماس پین و بوش برسد. همین ناحیه است که خشککارکردن آن میتواند سایش و افزایش طول زنجیر را سرعت دهد.
برای زنجیرهای رولری باز، معمولاً روغن نفوذپذیر انتخاب مناسبتری از گریس غلیظ سطحی است. بااینحال، نوع زنجیر، سرعت، بار، دما و روش اعمال تعیین میکنند چه محصولی و با چه برنامهای استفاده شود. زنجیر استاندارد، زنجیر آببندیشده و زنجیر خودروانکار دستور نگهداری یکسانی ندارند. اگر نوع قطعه مشخص نیست، ابتدا خانواده آن را در میان انواع زنجیر صنعتی شناسایی کنید.
روغن زنجیر باید دقیقاً به کجا برسد؟
در زنجیر رولری، اولویت با تماس پین و بوش است. روغن از فاصله میان صفحات داخلی و خارجی به این مفصل راه پیدا میکند. فاصله بوش و رولر نیز به روانکاری نیاز دارد؛ روغنی که فقط روی سطح خارجی رولر پاشیده شود، جای روانکاری داخل مفصل را نمیگیرد.
در درایوهای معمول، محل اعمال روغن روی شاخه آزاد یا کمبار زنجیر انتخاب میشود. منظور از شاخه آزاد، بخشی است که کشش کمتری تحمل میکند؛ این شاخه در همه آرایشها الزاماً پایین دستگاه نیست. مسیر حرکت و آرایش محرک را بررسی کنید و محل نازل را مطابق نقشه سازنده تعیین کنید. راهنمای Tsubaki نیز ورود روغن به فاصله صفحات و فاصله بوش و رولر در شاخه آزاد را مشخص میکند.
برای تکنسین، سؤال اصلی این نیست که «سطح زنجیر چقدر روغنی است؟»؛ باید روشن شود خروجی روغن کجاست، آیا گرفتگی دارد و آیا تمام ردیفها تغذیه میشوند. در زنجیر دوبل و سهردیفه، خیسبودن ردیف بیرونی وضعیت ردیف میانی را ثابت نمیکند.
برای انتخاب روغن زنجیر از چه مشخصاتی شروع کنیم؟
ابتدا دستور سازنده دستگاه و کاتالوگ همان زنجیر را بررسی کنید. سپس شرایط کار را ثبت کنید؛ انتخاب گرید پیش از شناخت دما، سرعت و روش اعمال، معمولاً به آزمونوخطا تبدیل میشود.
مشخصه | آنچه باید ثبت شود | اثر بر انتخاب |
|---|---|---|
نوع و کد زنجیر | استاندارد، تعداد ردیف، سری معمولی یا ویژه | مشخصکردن نیاز و محدودیت روانکاری |
سرعت و بار | سرعت خطی، کار پیوسته، استارت و شوک | انتخاب فیلم روغن و روش تغذیه مناسب |
دما | دمای محیط و دمای واقعی محل روانکاری | ارزیابی گرانروی، تبخیر و پایداری حرارتی |
آلودگی | گردوغبار، آب، شوینده یا مواد شیمیایی | انتخاب روش محافظت و تمیزکاری |
روش اعمال | دستی، قطرهای، حمام یا گردش روغن | بررسی نفوذ، پمپپذیری و پیوستگی تغذیه |
روانکار قبلی | نام و کد کامل محصول | کنترل سازگاری و برنامه تغییر روانکار |
شرایط غذایی | احتمال تماس و الزامات خط | بررسی ثبت محصول و محدودیت مصرف |
روغن بیش از حد رقیق ممکن است در شرایط کار فیلم کافی باقی نگذارد. روغن بیش از حد غلیظ نیز میتواند، بهویژه هنگام راهاندازی سرد، به فضای باریک مفصل بهخوبی نفوذ نکند. چسبندگی زیاد هم بهتنهایی مزیت نیست؛ ماندگاری روی سطح باید همراه با رسیدن روغن به نقطه سایش باشد.
عبارتهایی مانند «روغن ۹۰»، «روغن نسوز» یا «روغن خیلی چسبنده» مشخصات سفارش نیستند. نام کامل، گرید گرانروی، نوع روغن پایه و کاربرد تأییدشده محصول را بخواهید. عدد گرید SAE را نیز بدون جدول و تعریف مربوط، معادل عدد ISO VG نگیرید؛ این دو نظام طبقهبندی یکسان نیستند.
در زنجیر کوره، دمای هوای کوره را با دمای واقعی مفصل یکی نگیرید. نقطه اشتعال روغن نیز حد دمای کارکرد مداوم آن نیست. برای این کاربرد، نرخ تبخیر، تشکیل رسوب و فاصله روغنکاری بهاندازه عدد دمای روی دیتاشیت اهمیت دارند.
روغن بهتر است یا گریس؟
برای روانکاری دورهای بیشتر زنجیرهای رولری باز، روغن معمولاً انتخاب مناسبتری است. دلیل آن قابلیت دسترسی به مفصل است، نه اینکه گریس در همه طراحیها ممنوع باشد.
گریسی که با قلممو روی صفحات کشیده میشود ممکن است همانجا بماند و در محیط پرگردوغبار، ذرات ساینده را نگه دارد. در مقابل، برخی زنجیرهای ویژه با گریس محبوس، آببندی یا مسیر تزریق طراحی شدهاند و باید مطابق دستور همان محصول سرویس شوند. پوشش محافظ خوردگی نیز با روانکاری داخلی مفصل یک کارکرد واحد ندارد.
وضعیت زنجیر | مسیر درست بررسی |
|---|---|
رولری استاندارد و باز | روغن مناسب با امکان نفوذ به پین و بوش |
آببندیشده | سازگاری روانکار با آببند و دستور همان سری |
خودروانکار با بوش آغشته به روغن | محدودیتهای محصول؛ پرهیز از شستوشو یا روغنکاری خودسرانه |
دارای سیستم تزریق ویژه | روانکار و مقدار تزریق مطابق طراحی سیستم |
تغییر روغن یا گریس را فقط براساس مشابهبودن رنگ، گرید یا نام تجاری انجام ندهید. سازگاری با روانکار قبلی، آببندها و پوشش زنجیر باید بررسی شود. اگر پاکسازی لازم است، روش آن باید پیش از تغییر محصول مشخص باشد؛ افزودن روانکار تازه روی لایهای ناشناخته تصمیم مطمئنی نیست.
آیا گریس SKF برای زنجیر صنعتی مناسب است؟
نام SKF بهتنهایی کاربرد محصول را تعیین نمیکند. گریسهای بیرینگ این برند را نباید صرفاً بهدلیل تحمل بار یا دما، روی مفصل باز زنجیر استفاده کرد.
برای مثال، LGEP 2 در کاربردهای بیرینگ با بار و ارتعاش زیاد معرفی میشود و LGHP 2 در کاربردهایی مانند بیرینگ الکتروموتور استفاده دارد. مناسببودن گریس برای یاتاقان یک دستگاه، به معنی مناسببودن همان محصول برای زنجیر محرک آن نیست.
روغنهای زنجیر SKF چه تفاوتی دارند؟
SKF برای زنجیرهایی که در دمای معمولی، حرارت بالا یا محیط صنایع غذایی کار میکنند، روغنهای متفاوتی عرضه میکند. چهار محصول جدول زیر از نظر نوع روغن پایه، گرانروی و شرایط کاربرد تفاوت دارند و نباید بدون بررسی جایگزین یکدیگر شوند. محدوده دمای درجشده نیز فقط مربوط به روغن است؛ مثلاً تحمل دمای ۲۵۰ درجه توسط روغن به این معنی نیست که زنجیر و آببندهای دستگاه هم میتوانند در این دما کار کنند.
کد محصول | روغن پایه یا گروه | دمای اعلامشده | کاربرد مطرحشده |
|---|---|---|---|
LHMT 68 | معدنی، ISO VG 68 | ۲۰− تا ۱۰۰+ درجه سانتیگراد | زنجیرهای دمای متوسط |
LHHT 250 | سنتتیک استری | تا ۲۵۰ درجه سانتیگراد | دمای بالا و بار زیاد |
LFFM 100 | سنتتیک، ISO VG 100 | ۳۰− تا ۱۳۰+ درجه سانتیگراد | صنایع غذایی و دارویی، شرایط مرطوب |
LFFT 220 | سنتتیک استری، ISO VG 220 | تا ۲۵۰ درجه سانتیگراد | صنایع غذایی و دارویی در دمای بالا |
این چهار روغن جایگزین مستقیم یکدیگر نیستند. برای سفارش، کد کامل و برگه اطلاعات فنی همان محصول و بستهبندی را تطبیق دهید؛ بهویژه اگر کد پیشنهادی با روغن قبلی دستگاه تفاوت دارد.
کدام برند روغن زنجیر برای دستگاه مناسبتر است؟
برند را پس از مشخصشدن کاربرد مقایسه کنید. روغن مناسب یک زنجیر فریزر، روغن زنجیر کوره نیست و محصول دمای بالا نیز الزاماً برای یک انتقال قدرت معمولی مزیت اقتصادی ندارد.
سازنده | نمونه محصول یا خانواده | کاربردی که باید در آن بررسی شود |
|---|---|---|
SKF | LHMT، LHHT، LFFM و LFFT | دمای متوسط، بالا و کاربرد غذایی |
Klüber | Klübersynth CTH 2-260 | زنجیرهای روغنکاریشونده استنتر نساجی در دما و بار بالا |
FUCHS | CASSIDA CHAIN OIL LT | مکانیزمهای انتقال داخل تجهیزات انجماد مواد غذایی |
Mobil | Mobil SHC Chain 240 | زنجیرهای کانوایر کوره و کاربرد دمای بالا |
Castrol | محصولات زنجیر در خانواده Molub-Alloy | انتخاب براساس کد و برگه فنی منطقه عرضه |
جدول، فهرست معادلها یا رتبهبندی کیفیت نیست. برای مثال CTH 2-260 و CTH 2-260 Supreme نامهای کامل متفاوتی دارند؛ حذف پسوند هنگام سفارش میتواند محصول موردنظر را تغییر دهد. در Castrol نیز تفاوت محصول اسپری و روغن غیرآئروسل و تغییر نامهای تجاری باید کنترل شود.
برای انتخاب محصول داخلی یا وارداتی، کاربرد درجشده در دیتاشیت، امکان تأمین مجدد و قابلیت رهگیری کالا را کنار هم بسنجید. برابر بودن گرانروی بهتنهایی، روغن هیدرولیک یا دنده را معادل روغن تخصصی زنجیر نمیکند. همچنین شکل بستهبندی، رنگ روانکار و کشور درجشده روی برچسب، بهتنهایی اثبات اصالت نیستند.
روش صحیح روغنکاری زنجیر صنعتی چیست؟
روش اعمال باید روغن را با مقدار کافی و بهطور قابلاتکا به نقاط لازم برساند. قبل از تغییر سیستم، محدودیت سرعت و روش روانکاری در کاتالوگ زنجیر را بررسی کنید. «اتوماتیک» توصیف شیوه کنترل است؛ سیستم اتوماتیک ممکن است قطرهای، پاششی یا گردشی باشد.

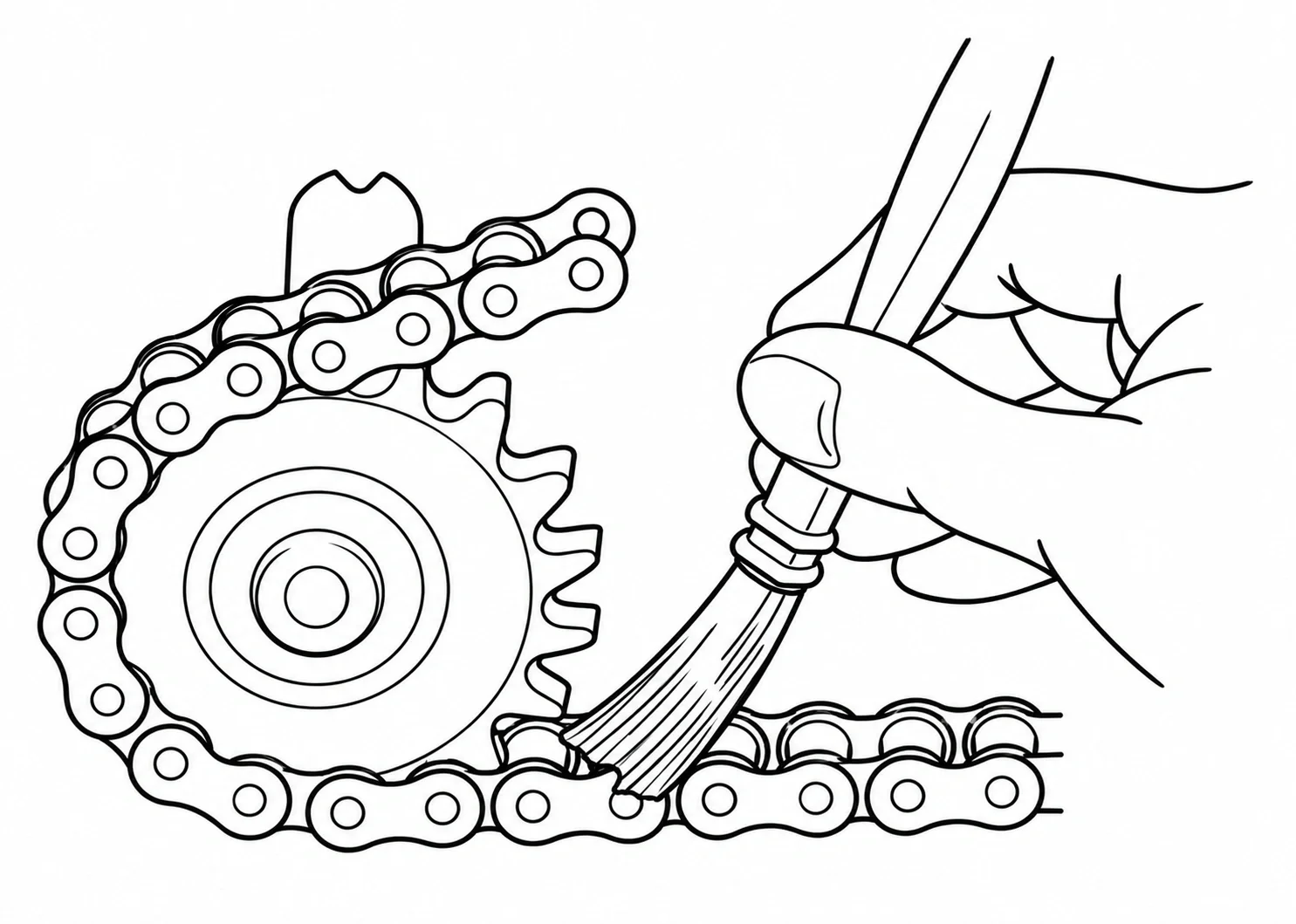

روغنکاری دستی
برای کاربردهای مجازِ کمسرعت یا با کارکرد محدود، روغن با ابزار مناسب در فاصله صفحات اعمال میشود. مقدار و فاصله سرویس باید مانع خشککارکردن مفصل شود؛ یک بار چربکردن در ابتدای هفته برای همه دستگاهها کافی نیست.
پیش از کار دستی، دستگاه را متوقف، منابع انرژی را طبق رویه سایت قفل و برچسبگذاری و انرژی ذخیرهشده را ایمن کنید. برای گردشدادن بخشهای بعدی زنجیر نیز از رویه مجاز دستگاه استفاده کنید. نزدیککردن دست، پارچه یا قلممو به زنجیر در حال حرکت مجاز نیست.

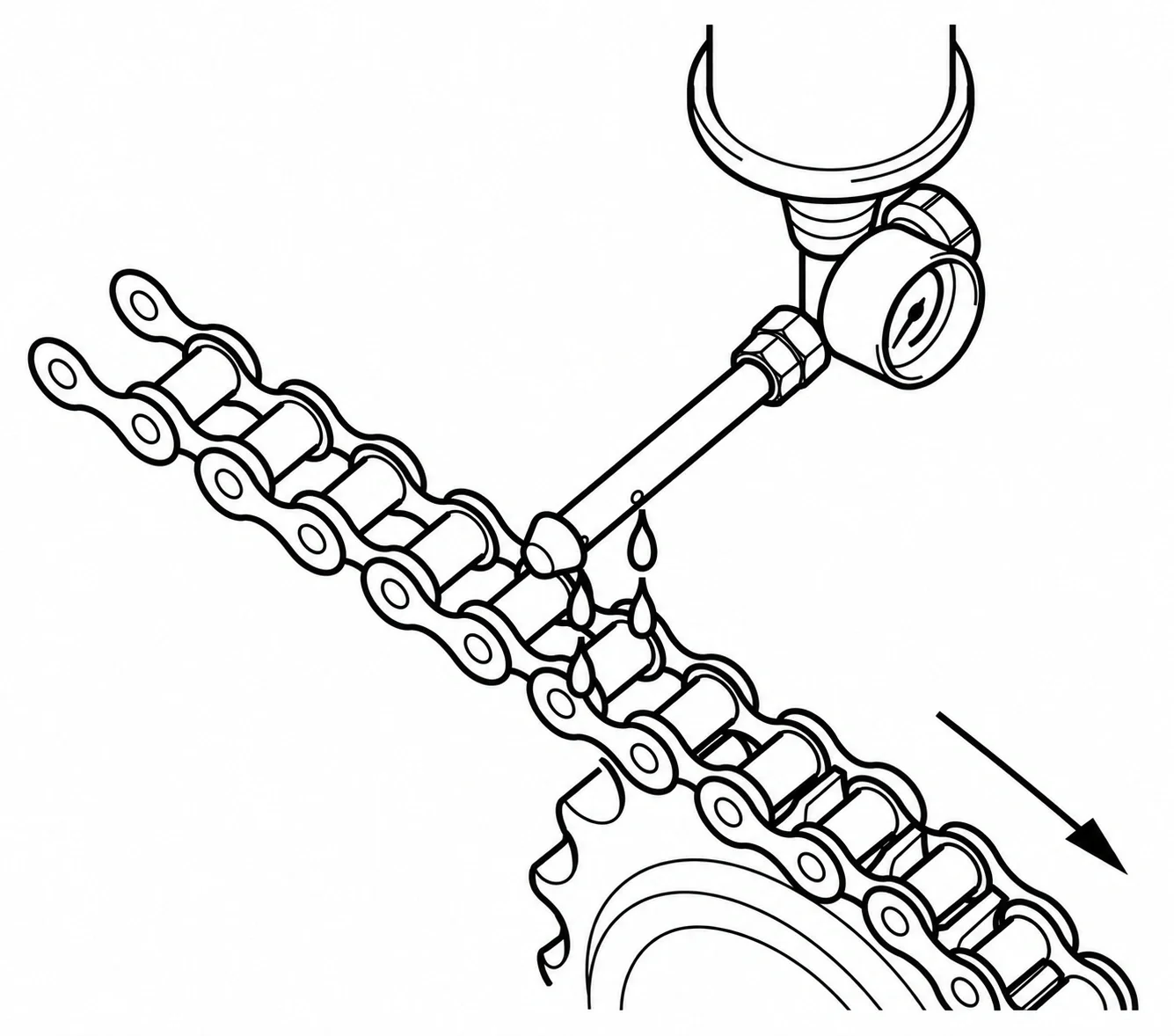

روغنکاری قطرهای
روغن از مخزن به نقاط مشخص هدایت میشود. خروجی باید به فاصله صفحات برسد و تغذیه همه ردیفها کنترل شود. حجم مصرفشده از مخزن بهتنهایی ثابت نمیکند مفصلها روغن دریافت کردهاند؛ نشتی شیلنگ یا انحراف نازل میتواند مصرف ایجاد کند بدون اینکه روانکاری مؤثر باشد.
حمام روغن و دیسک پاشش
این روشها به محفظه و سطح روغن طراحیشده نیاز دارند. غوطهوری بیش از حد میتواند تلاطم، گرمشدن و افت کیفیت روغن ایجاد کند. در روش دیسکی، دیسک روغن را منتقل میکند؛ بنابراین عمق زنجیر در حمام را نباید به عمق دیسک تعمیم داد.
گردش اجباری روغن
در برخی درایوهای پرسرعت یا نیازمند دفع حرارت، پمپ روغن را به نقاط تعیینشده میرساند و مدار میتواند شامل فیلتر و خنککن باشد. مسیرهای خروجی، فشار یا جریان و گرفتگی فیلتر باید پایش شوند. روشنبودن پمپ، سالمبودن تمام نازلها را تضمین نمیکند.
نمونههای زیر از راهنمای Tsubaki هستند و برای تنظیم مستقیم یک دستگاه ناشناس کافی نیستند :
روش | مقدار نمونه در راهنما | محدودیت استفاده |
|---|---|---|
دستی | عموماً حدود یک بار در ۸ ساعت | متناسب با خشکنشدن مفصل و شرایط کار |
قطرهای | ۵ تا ۲۰ قطره در دقیقه برای زنجیر تکردیفه | وابسته به سرعت؛ نه نسخه ثابت برای چندردیفه |
حمام روغن | حدود ۶ تا ۱۲ میلیمتر عمق زنجیر | فقط برای آرایش مربوط در همان راهنما |
هر چند وقت باید زنجیر را روغنکاری کنیم؟
از برنامه سازنده شروع کنید و آن را با بازرسی واقعی اصلاح کنید. زنجیر کمسرعت یکشیفت با زنجیر شبانهروزی در محیط گرم و آلوده، دوره سرویس یکسانی ندارد.
برای ثبت سرویس، نام روغن، مقدار مصرف، زمان کارکرد، وضعیت خروجیها و مشاهدات زنجیر را نگه دارید. اگر پیش از نوبت بعدی مفصل خشک، حرکت ناپایدار یا روند سایش غیرعادی دیده میشود، فقط فاصله سرویس را کم نکنید؛ کد روغن، محل اعمال و آلودگی را هم بررسی کنید.
علامت | کنترل مرتبط با روانکاری | عامل مکانیکی که نباید فراموش شود |
|---|---|---|
افزایش صدا | رسیدن روغن و پیوستگی تغذیه | سایش دندانه، لقی و ناهمراستایی |
دمای غیرعادی | گرانروی، کمبود جریان یا تلاطم | بار اضافی و سفتی بیش از حد |
پودر قهوهای یا قرمز | وضعیت روغن در مفصل | خوردگی و سابقه خرابی |
لینک سفت | آلودگی و خشککارکردن | پین خمشده یا آسیب بوش |
روغن زیاد روی کف | نشتی و جهت نازل | مسیر حرکت و برخورد با حفاظ |
اختلاف وضعیت ردیفها | تغذیه هر ردیف | تقسیم بار و همصفحهبودن چرخها |
کاهش صدا پس از روغنکاری نشانه مفیدی است، اما سلامت زنجیر را ثابت نمیکند. روغن نمیتواند لقی ایجادشده بر اثر سایش یا پروفیل دندانه فرسوده را به حالت اولیه بازگرداند.
در محیط سیمان و معدن چگونه روانکاری کنیم؟
هدف، رساندن روانکار به مفصل همراه با کنترل ورود ذرات است. پاشش بیهدف روغن روی سطح میتواند لایهای آلودگیگیر ایجاد کند؛ حذف خودسرانه روغن از زنجیر استاندارد نیز ممکن است آن را وارد کارکرد خشک کند.
محل نازل، حفاظ، روش پاکسازی، مقدار روغن و جنس یا سری زنجیر را با هم بررسی کنید. اگر روغن مسیر مفصل را پیدا نمیکند، افزایش مصرف راهحل نیست. برای زنجیرهای کانوایر بزرگ، غلتکهای یاتاقانی یا مدلهای دارای مسیر تزریق، دستور زنجیر رولری انتقال قدرت را عیناً اجرا نکنید؛ طراحی نقاط روانکاری متفاوت است.
روانکاری زنجیر صنایع غذایی چه الزاماتی دارد؟
اول مشخص کنید احتمال تماس روانکار با محصول وجود دارد یا خیر. روانکار NSF H1 برای تماس اتفاقی غذایی طبقهبندی میشود؛ این عنوان مجوز تماس مستقیم و دائمی یا آلودگی عمدی محصول نیست. ثبت H1 و گواهی ISO 21469 نیز مفاهیم یکسانی ندارند و باید وضعیت همان محصول کنترل شود.
علاوه بر روانکار، شویندهها، دمای شستوشو، جنس قطعات و پوشش زنجیر را بررسی کنید. استفاده از روغن H1، کل زنجیر را به تجهیز تأییدشده برای تماس مستقیم غذایی تبدیل نمیکند. زنجیر استیل صنعتی نیز صرفاً بهدلیل استیلبودن، از بررسی ظرفیت، خوردگی و نیاز روانکاری بینیاز نیست.
زنجیر نو و زنجیر خودروانکار چه تفاوتی در نگهداری دارند؟
روانکاری اولیه زنجیر استاندارد را با ذخیره روانکار یک زنجیر خودروانکار یکی نگیرید. روغن اولیه برای شروع کار و محافظت اهمیت دارد، اما جای برنامه سرویس زنجیر معمولی را نمیگیرد. روغن کارخانه را بدون دستور سازنده با حلال یا شستوشوی شدید از مفصل خارج نکنید.
در انتخاب زنجیر Donghua، نام سری اهمیت دارد. روغنکاری مجدد، حدود سرعت و ظرفیت باید برای همان کد مشخص شوند، نه صرفاً برای نام برند.
زنجیر SLR
SLR از بوش متخلخل آغشته به روغن استفاده میکند و برای شرایطی که روانکاری مجدد دشوار یا نامطلوب است، گزینه بررسی محسوب میشود. در برگه فنی Donghua، سرعت تا ۲ متر بر ثانیه بدون روانکاری مجدد و دمای ۳۰− تا ۱۲۰+ درجه سانتیگراد ذکر شده است.
همان برگه استحکام کششی را حدود ۸۵٪ زنجیر استاندارد فولاد کربنی معرفی میکند. این عدد، بار مجاز کاری نیست و نباید از آن ضریب سادهای برای انتخاب درایو ساخت. کدهایی مانند 08B-1 SLR، 12B-1 SLR و 60-1 SLR باید با شرایط بار و سرعت همان دستگاه تطبیق داده شوند. [۹]
زنجیر SLR Nexus
Nexus از بوش آغشته به روانکار NSF-H1 و پین با پوشش سخت استفاده میکند. دیتاشیت محدوده ۴۰− تا ۱۵۰+ درجه سانتیگراد و کاربردهای سرعت بالاتر از ۳ متر بر ثانیه را مطرح میکند. عبارت اخیر حد سرعت نامحدود نیست؛ سرعت مجاز کد انتخابی باید تأیید شود.
سازنده برای این سری عدم کاهش بار مجاز و بار شکست را مطرح کرده و کاربرد غذایی آن را در نواحی غیرتماسی آورده است. این ادعاها به سری معرفیشده مربوطاند و به تمام زنجیرهای خودروانکار تعمیم ندارند. [۱۰]
هنگام تغییر سری چه چیزی باید کنترل شود؟
جایگزینی Standard با CP، SLR یا Nexus فقط با برابر بودن Pitch تأیید نمیشود. ظرفیت، ابعاد اتصال، چرخزنجیر، سرعت، دما و محدودیت تمیزکاری باید بررسی شوند. عنوان CP نیز نباید خودبهخود به معنی بینیازی از روانکاری یا مناسببودن برای هر محیط سیمانی گرفته شود؛ مشخصات همان کد ملاک است.
بدون نیاز به روغنکاری مجدد، به معنی بدون بازرسی نیست. همراستایی، سایش دندانه، افزایش طول و آسیب مفصل همچنان باید در برنامه نگهداری بمانند.
مثال آموزشی؛ زنجیر روغنی بود، اما مفصل درست تغذیه نمیشد
این مثال یک سناریوی فرضی آموزشی است، نه گزارش پروژه پرداد.
در یک دستگاه بستهبندی مستقر در محیط پرگردوغبار، زنجیر رولری با گریس غلیظ پوشانده میشود. پس از مدتی، صدا افزایش مییابد و چند لینک سخت خم میشوند. مشاهده سطح چرب، تیم را به این نتیجه رسانده که کمبود روانکار وجود ندارد.
اما لایه گریس و گردوغبار روی صفحات، وضعیت داخل مفصل را نشان نمیدهد. وجود رسوب کنار صفحات و مفصل سفت، دلیل کافی برای بررسی مسیر روانکار است؛ نه اثبات قطعی خشکبودن تمام مفصلها.
پس از توقف و ایمنسازی، باید آلودگی با روش مجاز پاک شود، افزایش طول و آسیب قطعات بررسی و چرخزنجیر و همراستایی کنترل شوند. اگر زنجیر قابل ادامه سرویس باشد، تغییر روانکار و نقطه اعمال طبق تأیید فنی بررسی میشود. اگر فرسودگی از حد گذشته باشد، روغن تازه جای تعویض قطعه را نمیگیرد.
معیار موفقیت اصلاح، فقط کاهش لحظهای صدا نیست؛ باید وضعیت مفصلها، مصرف روانکار و روند افزایش طول در سرویسهای بعدی ثبت شود.
برای انتخاب روانکار یا تغییر زنجیر چه اطلاعاتی ارسال کنیم؟
برای استعلام، این اطلاعات را یکجا آماده کنید:
کد کامل، برند، سری و تعداد ردیف زنجیر
سرعت خطی یا دور و تعداد دندانه چرخ محرک
بار، ساعات کار و وجود شوک یا استارت مکرر
دمای محیط و شرایط حرارتی زنجیر
وجود گردوغبار، آب، شوینده یا مواد شیمیایی
کد کامل روانکار فعلی و روش اعمال آن
محدودیت دسترسی و الزام غذایی، در صورت وجود
عکس زنجیر، چرخزنجیر و محل نازل یا روانکار
شرح خرابی و سوابق اندازهگیری، اگر مشکل تکرار میشود
برای بررسی جایگزینی زنجیر، این دادهها را در اختیار کارشناسان پرداد قرار دهید. تأیید یک گزینه باید بر مبنای کد و سری واقعی باشد؛ نامهایی مانند «زنجیر دوبل» یا «گریس نسوز» اطلاعات کافی برای تطبیق فنی نیستند.
جمعبندی
روانکاری درست یعنی محصول مناسب، در نقطه مناسب و با تغذیه قابلاتکا به مفصل برسد. قبل از تعویض برند روغن، نوع زنجیر، مسیر ورود روانکار، وضعیت همه ردیفها و علت احتمالی صدا یا داغی را بررسی کنید.
گریس بیرینگ را با روغن زنجیر و روانکاری اولیه را با زنجیر خودروانکار یکی نگیرید. اگر مفصل یا چرخزنجیر فرسوده شده است، افزایش روغن ابعاد آن را برنمیگرداند؛ اصلاح روانکاری باید همراه با تصمیم درست درباره قطعات باشد.
