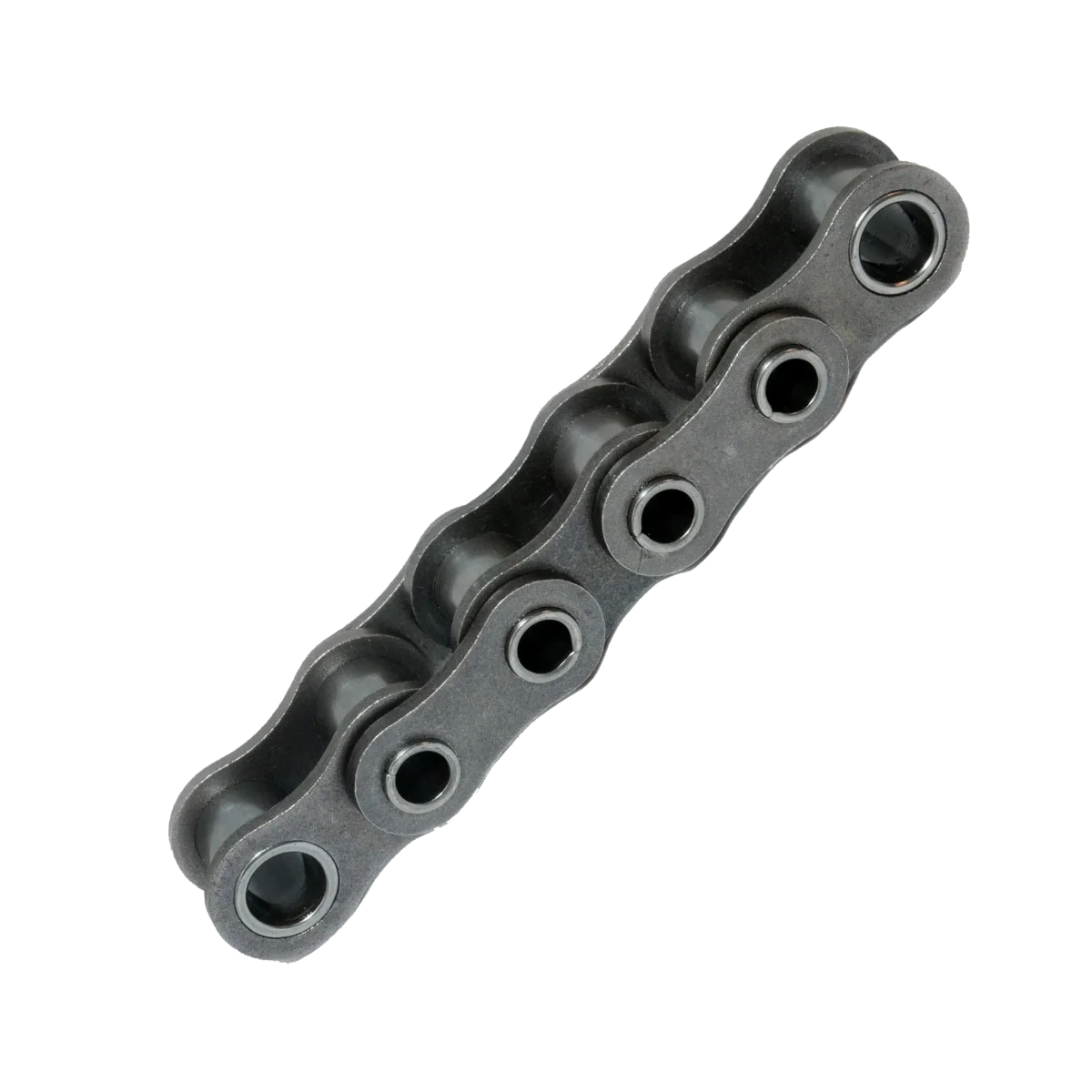

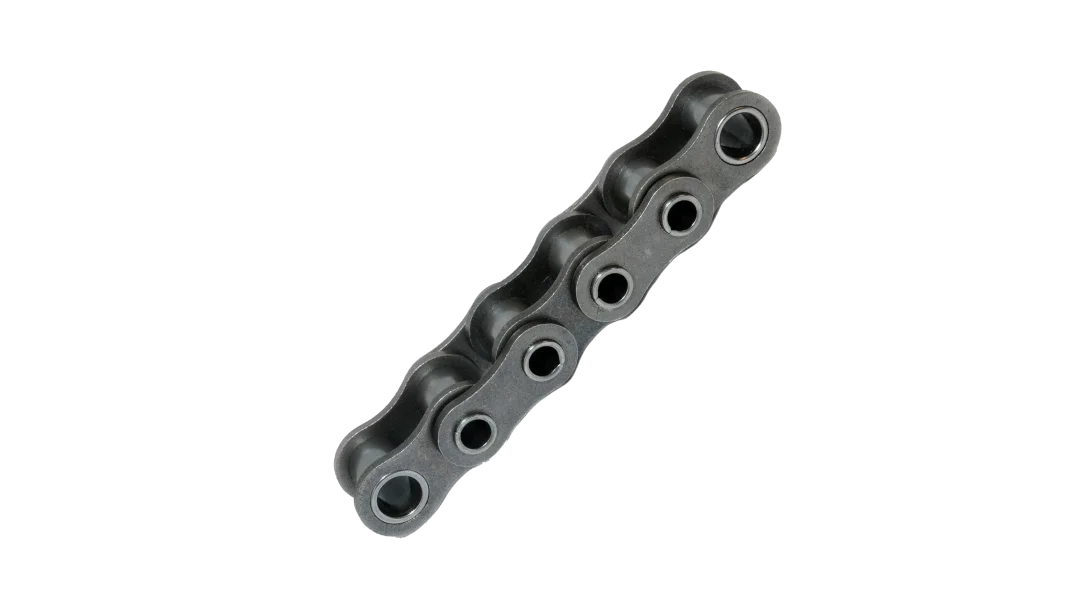

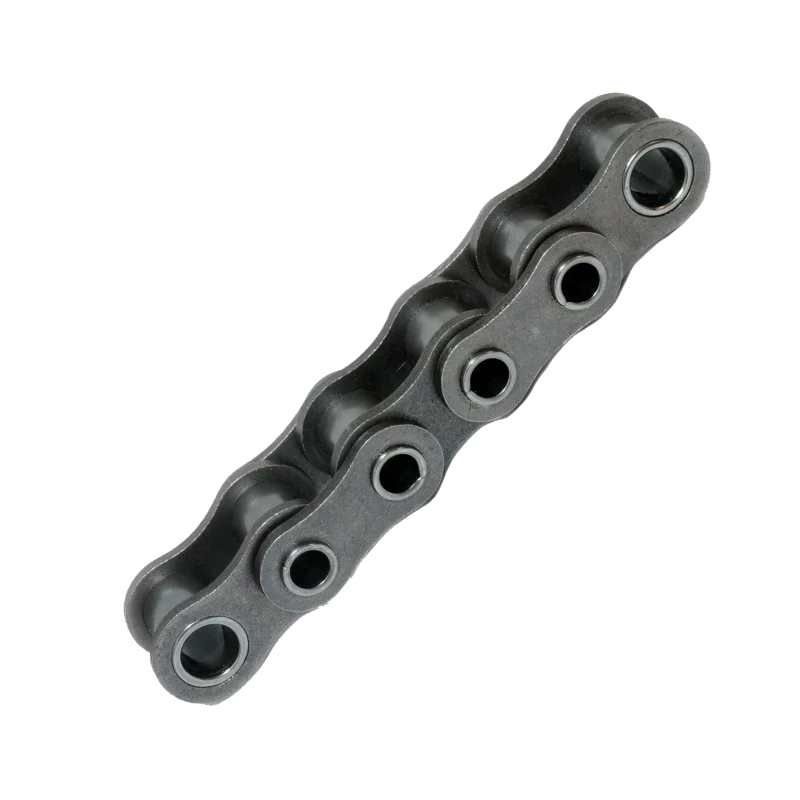

خرید زنجیر هالوپین

در بازار زنجیرهای صنعتی، برندهای مختلفی در زمینه تولید زنجیر هالوپین فعالیت می‌کنند که هرکدام از نظر کیفیت ساخت، دوام، دقت تولید و قیمت ویژگی‌های خاص خود را دارند. به همین دلیل انتخاب بهترین برند تنها به نام سازنده وابسته نیست و عواملی مانند نوع کاربرد، شرایط کاری و بودجه نیز باید در نظر گرفته شوند.

•  KANA (ژاپن)
   KANA یکی از برندهای معتبر ژاپنی در صنعت زنجیرهای صنعتی است. زنجیرهای هالوپین این برند به دلیل کیفیت ساخت بالا، عملکرد پایدار و طول عمر مناسب، در بسیاری از خطوط تولید و سیستم‌های انتقال مواد مورداستفاده قرار می‌گیرند. به همین دلیل اغلب برای کاربردهایی انتخاب می‌شود که دقت و اطمینان از عملکرد اهمیت بالایی دارد.

•  Donghua (چین)
   Donghua یکی از شناخته‌شده‌ترین تولیدکنندگان زنجیر صنعتی در جهان است. محصولات این برند به دلیل تنوع بالا، کیفیت قابل‌قبول و قیمت مناسب، در صنایع مختلف کاربرد دارند. بسیاری از مجموعه‌های صنعتی، Donghua را به‌عنوان گزینه‌ای متعادل از نظر کیفیت و هزینه انتخاب می‌کنند.

•  ZHD (چین)
   ZHD بیشتر به‌عنوان یک برند اقتصادی شناخته می‌شود و برای پروژه‌هایی که مدیریت هزینه اهمیت دارد، گزینه مناسبی به شمار می‌رود. زنجیرهای هالوپین این برند برای بسیاری از کاربردهای عمومی صنعتی و خطوط تولید سبک تا متوسط عملکرد قابل‌قبولی ارائه می‌دهند.

به‌طورکلی، KANA برای مجموعه‌هایی که به دنبال کیفیت و دوام بالا هستند انتخاب مناسبی محسوب می‌شود. Donghua تعادل خوبی میان کیفیت و قیمت ایجاد می‌کند و ZHD نیز برای پروژه‌هایی با بودجه محدودتر می‌تواند نیازهای فنی بسیاری از صنایع را برآورده کند.

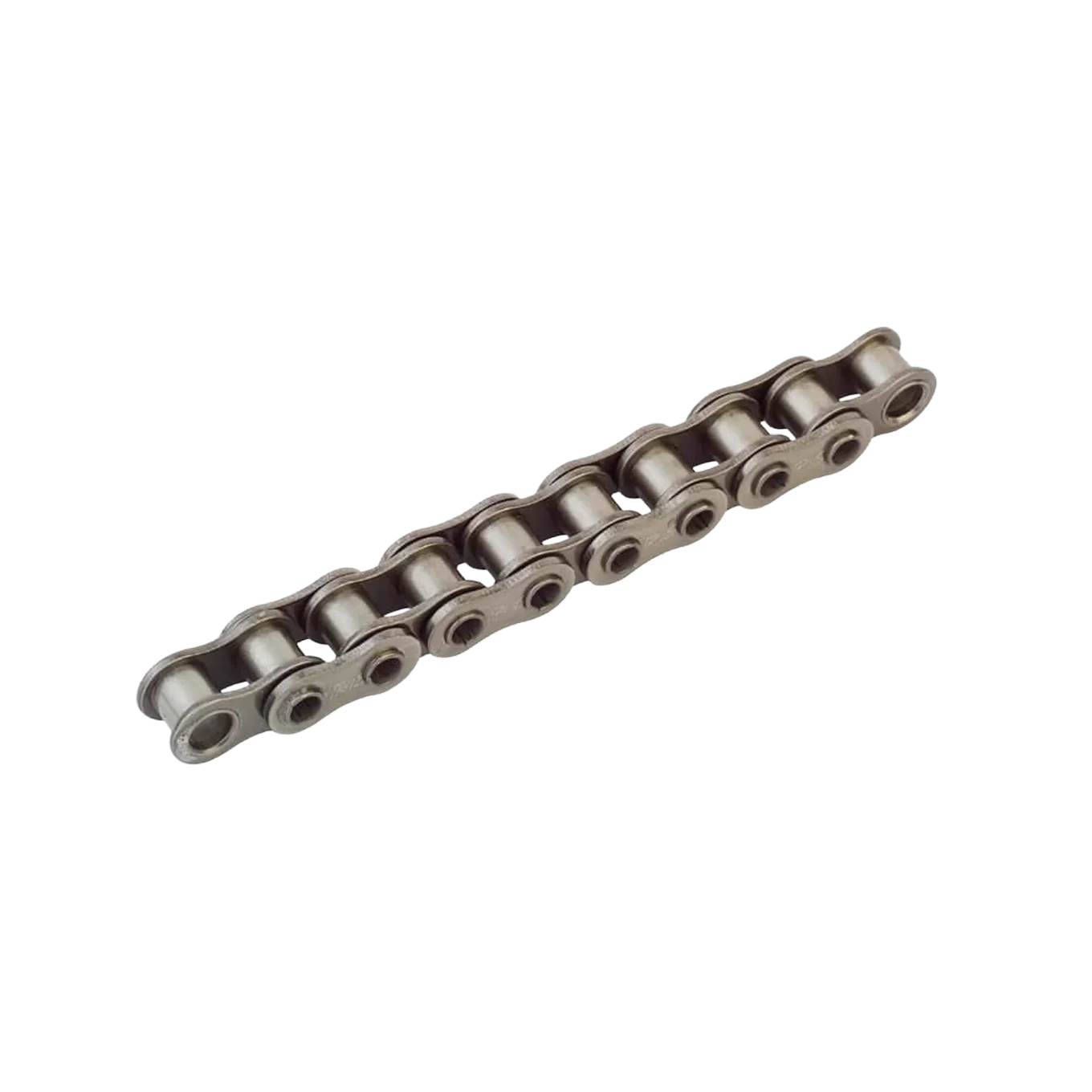

در دنیای اتوماسیون و سیستم‌های انتقال مواد (کانوایرها)، زنجیرهای هالوپین (Hollow Pin Chains) به عنوان «آچار فرانسه» شناخته می‌شوند. اما یک خطای رایج هنگام خرید، نگاه یکسان به تمام این زنجیرهاست. حقیقت این است که زنجیرهای هالوپین بر اساس دو استاندارد جهانیِ متفاوت تولید می‌شوند و انتخاب اشتباه می‌تواند منجر به عدم همخوانی با چرخ‌دنده‌ها و اتلاف وقت و هزینه شود.

ما در گروه صنعتی پرداد، برای اینکه شما خریدی دقیق و مهندسی‌شده داشته باشید، زنجیرهای هالوپین را در دو دسته‌بندی اصلی و استاندارد جهانی عرضه می‌کنیم:

۱. سری استاندارد اروپایی (ISO/DIN - B Series)

این زنجیرها که در صنعت به سری «B» شناخته می‌شوند، بر اساس استانداردهای متداول در ماشین‌آلات اروپایی طراحی شده‌اند. ویژگی اصلی این سری، دقت ابعادی بالا و ساختار فشرده است. این زنجیرها برای سیستم‌هایی که نیاز به انتقال نیرو با دقت بالا و در فضای محدود دارند، ایده‌آل هستند.

لیست سایزهای پرکاربرد سری B در پرداد:

• 06B-HP (گام 9.525 میلی‌متر): مناسب برای سیستم‌های مینیاتوری و سبک.

• 08B-HP (گام 12.7 میلی‌متر): سایز استاندارد عمومی در بسیاری از کانوایرهای کوچک.

• 10B-HP (گام 15.875 میلی‌متر): برای کاربردهای متوسط و پرکاربرد در خطوط بسته‌بندی.

• 12B-HP (گام 19.05 میلی‌متر): تعادل عالی بین قدرت و ابعاد.

• 16B-HP (گام 25.4 میلی‌متر): انتخابی قدرتمند برای سیستم‌های انتقال سنگین‌تر.

• 20B-HP تا 24B-HP: سری‌های سنگین صنعتی با تحمل فشار بالا برای شرایط کاری سخت.

۲. سری استاندارد آمریکایی (ANSI - Double Pitch)

این زنجیرها ی صنعتی که با عنوان «گام‌بلند» یا Double Pitch شناخته می‌شوند، همان‌طور که از نامشان پیداست، گامی دقیقاً دو برابر زنجیرهای تک‌گامِ استاندارد دارند. این طراحی باعث می‌شود وزن زنجیر کاهش یابد و در عین حال، طول مسیر کانوایر با هزینه کمتری پوشش داده شود. این سری، «اسب بارکش»ِ صنایع کانوایر است.

لیست سایزهای پرکاربرد سری ANSI در پرداد:

• 2040 (گام 25.4 میلی‌متر): محبوب‌ترین گزینه برای کانوایرهای سبک و انتقال مواد سبک.

• 2050 (گام 31.75 میلی‌متر): پرکاربرد در تجهیزات کشاورزی و خطوط تولید.

• 2060 (گام 38.1 میلی‌متر): انتخابی عالی برای بارهای متوسط با بازدهی بالا.

• 2080 (گام 50.8 میلی‌متر): برای مسیرهای طولانی انتقال که نیاز به پایداری دارند.

• 2100 تا 2120: سری‌های غول‌آسا برای صنایع سنگین و انتقال مواد فله‌ای در حجم بالا.

مثال اول: 60HPB

• عدد 60 به خانواده ANSI با Pitch برابر 3/4 اینچ یا ۱۹٫۰۵ میلی‌متر اشاره دارد.

• HP مخفف Hollow Pin است.

• حرف B بخشی از نام‌گذاری محصول Tsubaki است و نباید بدون کاتالوگ به کد برند دیگری اضافه شود.

مثال دوم: C2060HPB

• حرف C نشان‌دهنده خانواده DoublePitch Conveyor Chain است.

• عدد 60 به زنجیر پایه ANSI 60 اشاره دارد.

• Pitch نهایی دو برابر ۱۹٫۰۵ و برابر ۳۸٫۱۰ میلی‌متر است.

• HP ساختار پین توخالی را نشان می‌دهد.

• این مدل در خانواده استاندارد یا Small Roller قرار دارد.

مثال سوم: C2062HPB

• Pitch همچنان ۳۸٫۱۰ میلی‌متر است.

• رقم 2 در بخش پایانی کد، مدل Oversize Roller را از مدل استاندارد متمایز می‌کند.

• قطر رولر و ارتفاع نصب آن با C2060HPB یکسان نیست.

مثال چهارم: 12B-1 Hollow Pin

• 12B خانواده اروپایی با Pitch برابر ۱۹٫۰۵ میلی‌متر است.

• حرف B به سری اروپایی اشاره دارد.

• عدد 1 تعداد ردیف زنجیر را مشخص می‌کند.

• Hollow Pin یا HP باید همراه با نوع Roller، Bush یا Without Bushes خوانده شود.

پسوندهایی مانند HP، HPB، HPSS، LHPB یا حروف مربوط به پوشش، در تمام برندها معنای یکسانی ندارند. کد باید دقیقاً با کاتالوگ سازنده تطبیق داده شود.

زنجیر هالوپین بهتر است یا زنجیر شاخک‌دار؟

انتخاب میان Hollow Pin و Attachment Chain به میزان تغییرپذیری تجهیزات بستگی دارد.

اگر فاصله، شکل و محل Attachment از ابتدا ثابت است، زنجیر شاخک‌دار استاندارد می‌تواند انتخاب ساده‌تری باشد. هالوپین زمانی ارزش واقعی خود را نشان می‌دهد که CrossRod، سبد یا فیکسچر باید قابل‌تعویض باشد یا دو زنجیر موازی به یکدیگر متصل شوند.

طراحی CrossRod در زنجیر هالوپین

CrossRod فقط یک میلگرد عبوری نیست. قطر، جنس، خمش و روش مهار آن بخشی از طراحی کانوایر هستند.

قطر میله را برابر قطر اسمی سوراخ انتخاب نکنید

عددی که سازنده به‌عنوان Minimum Hollow Pin Diameter اعلام می‌کند، حداقل قطر واقعی سوراخ است؛ نه الزاماً قطر پیشنهادی محور.

برای عبور و مونتاژ CrossRod باید این عوامل در نظر گرفته شوند:

• تلرانس قطر داخلی پین

• تلرانس و تاب میله

• پوشش گالوانیزه یا آبکاری

• رسوب، آلودگی و خوردگی

• انبساط حرارتی

• نیاز به چرخش آزاد یا اتصال ثابت

• امکان خارج‌کردن میله در تعمیرات

انتخاب میله ۶ میلی‌متری برای پینی با حداقل قطر داخلی ۵٫۹۹ میلی‌متر، یک انطباق عملی و قابل‌مونتاژ ایجاد نمی‌کند.

کاربرد زنجیر هالوپین در صنعت

زنجیر هالوپین در خطوط بسته‌بندی

در دستگاه‌های بسته‌بندی، فیکسچر یا نگهدارنده محصول می‌تواند از طریق پین توخالی به زنجیر متصل شود. این طراحی برای حمل بطری، قوطی، درپوش، کارتن، قطعات پلاستیکی و محصولاتی مناسب است که باید با فاصله مشخص وارد ایستگاه شوند.

اگر خط برای چند سایز محصول استفاده می‌شود، قابلیت تعویض Carrier بدون تعویض زنجیر می‌تواند زمان Changeover را کاهش دهد.

زنجیر هالوپین صنایع غذایی

در خطوط تولید و بسته‌بندی مواد غذایی، می‌توان سبد، Rod، صفحه یا نگهدارنده محصول را میان دو زنجیر هالوپین نصب کرد. این ساختار در فرآوری گوشت، سوسیس، نان، شیرینی، شست‌وشوی ظروف و خطوط بسته‌بندی دیده می‌شود.

انتخاب زنجیر صنایع غذایی باید بر اساس جنس استیل، روانکار FoodGrade، دمای شست‌وشو، ماده شوینده، محل تجمع آلودگی و قابلیت بازکردن فیکسچر انجام شود. عبارت «استیل نگیر» برای تعیین گرید و ظرفیت محصول کافی نیست.

کانوایر کوره و عملیات حرارتی

در کوره‌های پیوسته، خطوط خشک‌کن، پخت پوشش و عملیات حرارتی، CrossRod می‌تواند سبد یا Carrier قطعه را نگه دارد. دمای زنجیر، انبساط میله، افت سختی متریال، روش روانکاری و فاصله دو رشته در این کاربرد اهمیت ویژه دارد.

زنجیر کربن‌استیل، استیل یا سری ویژه دمای بالا باید از روی دمای واقعی خود زنجیر انتخاب شود؛ دمای هوای کوره الزاماً با دمای مفصل برابر نیست.

خطوط رنگ، شست‌وشو و پوشش

در خطوط شست‌وشو، آبکاری، رنگ و خشک‌کن، قطعه می‌تواند از طریق Fixture متصل به CrossRod حمل شود. تماس با رطوبت، مواد شیمیایی و ذرات پوشش، انتخاب جنس و برنامه تمیزکاری زنجیر را تعیین می‌کند.

ماشین‌آلات مونتاژ و اتوماسیون

در خطوط مونتاژ، پین توخالی امکان نصب Nest، Fixture، Stopper و سنسور یا قطعات مکانیکی همراه محصول را فراهم می‌کند. برای ایستگاه‌های Positioning، لقی اتصال، افزایش طول زنجیر و PairMatching باید کنترل شوند.

تجهیزات اندازه‌گیری و تست

iwis از Measurement and Testing Technology به‌عنوان یکی از کاربردهای زنجیر هالوپین نام می‌برد. در این ماشین‌آلات، فیکسچرها باید با فاصله قابل‌تکرار حرکت کنند و اختلاف طول دو رشته می‌تواند دقت اندازه‌گیری را کاهش دهد.

صنایع چوب، MDF و پانل

در تجهیزات حمل پنل، چوب و صفحات مهندسی‌شده می‌توان از CrossRod، پره یا رولر متصل به زنجیر هالوپین استفاده کرد. آلودگی ناشی از خاک‌اره و رزین، نفوذ روانکار و محافظت مفصل‌ها باید در طراحی لحاظ شود.
