در پروژه‌های صنعتی، انتخاب لوله فقط با اعلام قطر یا ضخامت انجام نمی‌شود. نوع سیال، فشار و دمای طراحی، میزان خوردگی و سایش، استاندارد ساخت، روش اتصال و مدارک فنی موردنیاز، همگی در انتخاب محصول مناسب نقش دارند.
گروه صنعتی پرداد امکان بررسی و تأمین پروژه‌ای انواع لوله صنعتی را برای پالایشگاه‌ها، مجتمع‌های پتروشیمی، معادن مس و سنگ‌آهن، کارخانه‌های فولاد و سیمان، نیروگاه‌ها و سایر صنایع فرایندی فراهم کرده است. لوله‌های فولادی بدون درز، API 5L، آلیاژی، استنلس استیل، پلی‌اتیلن و مدل‌های مناسب خطوط سایشی، بر اساس مشخصات واقعی هر پروژه استعلام می‌شوند.
برای دریافت پیشنهاد فنی و مالی، می‌توانید MTO، بخشی از Line List، مشخصات فنی پروژه یا کد کامل محصول را ارسال کنید. اگر اطلاعات اولیه کامل نباشد، کارشناسان پرداد مشخصات ضروری را پیش از استعلام نهایی بررسی می‌کنند تا احتمال انتخاب اشتباه، مغایرت فنی و دوباره‌کاری در خرید کاهش پیدا کند.
لوله صنعتی چیست و چگونه شناسایی می‌شود؟
لوله صنعتی محصولی مهندسی‌شده برای انتقال سیالات، گازها، بخار، مواد شیمیایی، آب صنعتی، دوغاب و سایر مواد فرایندی است. هر لوله با مجموعه‌ای از مشخصات فنی شناسایی می‌شود که مهم‌ترین آن‌ها عبارت‌اند از:
برای مثال، عبارت «لوله ۴ اینچ رده ۴۰» برای ثبت یک سفارش صنعتی کافی نیست. باید مشخص شود لوله بدون درز است یا جوشی، مطابق کدام استاندارد تولید شده، چه گریدی دارد، برای چه سیالی استفاده می‌شود و چه مدارکی باید همراه آن تحویل داده شود.
استاندارد ابعادی نیز نباید با استاندارد متریال اشتباه گرفته شود. برای نمونه، ASME B36.10M ابعاد لوله‌های فولادی جوشی و بدون درز را پوشش می‌دهد؛ درحالی‌که ASTM A106 الزامات متریالی لوله بدون درز کربن‌استیل برای سرویس دمای بالا را مشخص می‌کند.
انواع لوله صنعتی
شناخت انواع لوله صنعتی، اولین مرحله برای محدودکردن گزینه‌های خرید است. بااین‌حال انتخاب نهایی باید بر اساس Line Class، شرایط سرویس و مشخصات فنی پروژه انجام شود.

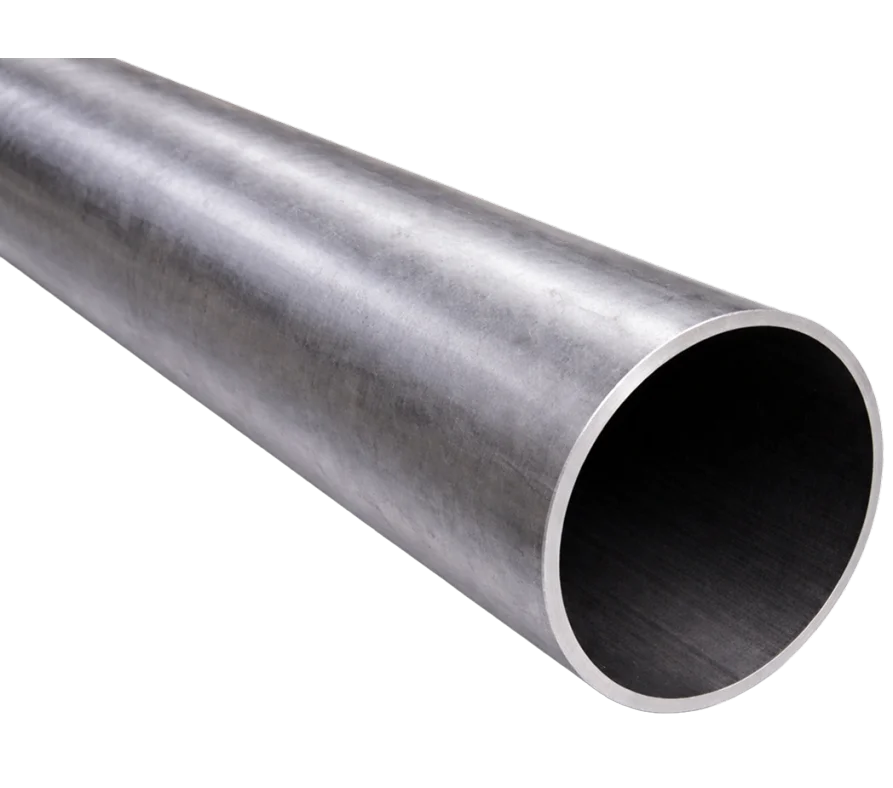

لوله فولادی بدون درز یا مانیسمان
لوله مانیسمان از شمش فولادی و بدون ایجاد درز جوش تولید می‌شود. این ساختار باعث شده است لوله‌های بدون درز در بسیاری از خطوط فرایندی، بخار، کندانس، سیالات تحت فشار، سیستم‌های هیدرولیک و تأسیسات نفت، گاز و پتروشیمی مورد استفاده قرار گیرند.
استانداردها و گریدهایی مانند ASTM A106 Grade B، ASTM A53 Grade B و ASTM A333 Grade 6 در این گروه دیده می‌شوند. این محصولات ممکن است از نظر ظاهری مشابه باشند، اما شرایط کاری، ترکیب شیمیایی، خواص مکانیکی و الزامات آزمون آن‌ها یکسان نیست.
هنگام خرید لوله مانیسمان باید استاندارد و گرید کامل، NPS یا قطر خارجی، Schedule یا ضخامت واقعی، طول شاخه، نوع انتها، شرایط عملیات حرارتی، سطح آزمون و مدارک قابل ردیابی مشخص شوند.
لوله API 5L برای خطوط انتقال
لوله‌های API 5L برای خطوط انتقال نفت، گاز و سایر سیالات حوزه انرژی استفاده می‌شوند. این لوله‌ها در گریدهایی مانند Grade B، X42، X52، X60، X65 و X70 تولید می‌شوند.
گرید تنها مشخصه تعیین‌کننده نیست. در سفارش لوله API باید سطح مشخصات محصول یا PSL، روش ساخت، نوع سرویس، پوشش، ابعاد و الزامات آزمون نیز ذکر شوند. شرایط سرویس شیرین یا ترش می‌تواند الزامات متریال و کنترل کیفی را تغییر دهد.
وجود عبارت API روی بدنه لوله نیز به‌تنهایی برای تأیید اصالت و انطباق محصول کافی نیست. مارکینگ، گواهی متریال، Heat Number، Packing List و سفارش خرید باید با یکدیگر تطبیق داده شوند.

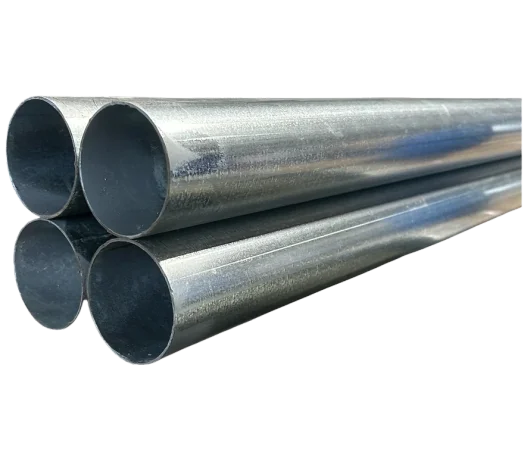

لوله آلیاژی ASTM A335
در بویلرها، هیترها، خطوط بخار و سرویس‌های دما و فشار بالا معمولاً از لوله‌های آلیاژی کروم‌مولیبدن استفاده می‌شود. گریدهای ASTM A335 P11، P22، P91 و P92 از مدل‌های شناخته‌شده این خانواده هستند.
این گریدها جایگزین مستقیم یکدیگر نیستند. ترکیب شیمیایی، عملیات حرارتی، استحکام در دمای بالا، روش جوشکاری، پیش‌گرم و عملیات حرارتی پس از جوش برای هر گرید متفاوت است.
به همین دلیل، استفاده از عنوان‌های عمومی مانند «لوله آتشخوار» یا «لوله فشارقوی» برای سفارش‌گذاری کافی نیست. انتخاب باید دقیقاً مطابق طراحی، دمای فلز و الزامات جوشکاری پروژه انجام شود.
لوله استنلس استیل صنعتی
لوله استنلس استیل در خطوط مواد شیمیایی، صنایع غذایی و دارویی، واحدهای فرایندی و محیط‌های خورنده کاربرد دارد. گریدهای 304، 304L، 316 و 316L از گزینه‌های رایج این گروه هستند.
گریدهای کم‌کربن مانند 304L و 316L در بسیاری از اتصالات جوشی مورد توجه قرار می‌گیرند؛ اما انتخاب 316L به‌تنهایی مقاومت کامل در برابر تمام محیط‌های کلریدی، اسیدی یا دما بالا را تضمین نمی‌کند.
برای انتخاب لوله استیل صنعتی باید نوع و غلظت سیال، دما، میزان کلراید، فشار طراحی، روش شست‌وشو و استاندارد ساخت مشخص شود. ASTM A312 یکی از استانداردهای متداول متریال و ASME B36.19M مرجع ابعادی بسیاری از لوله‌های استنلس استیل است.

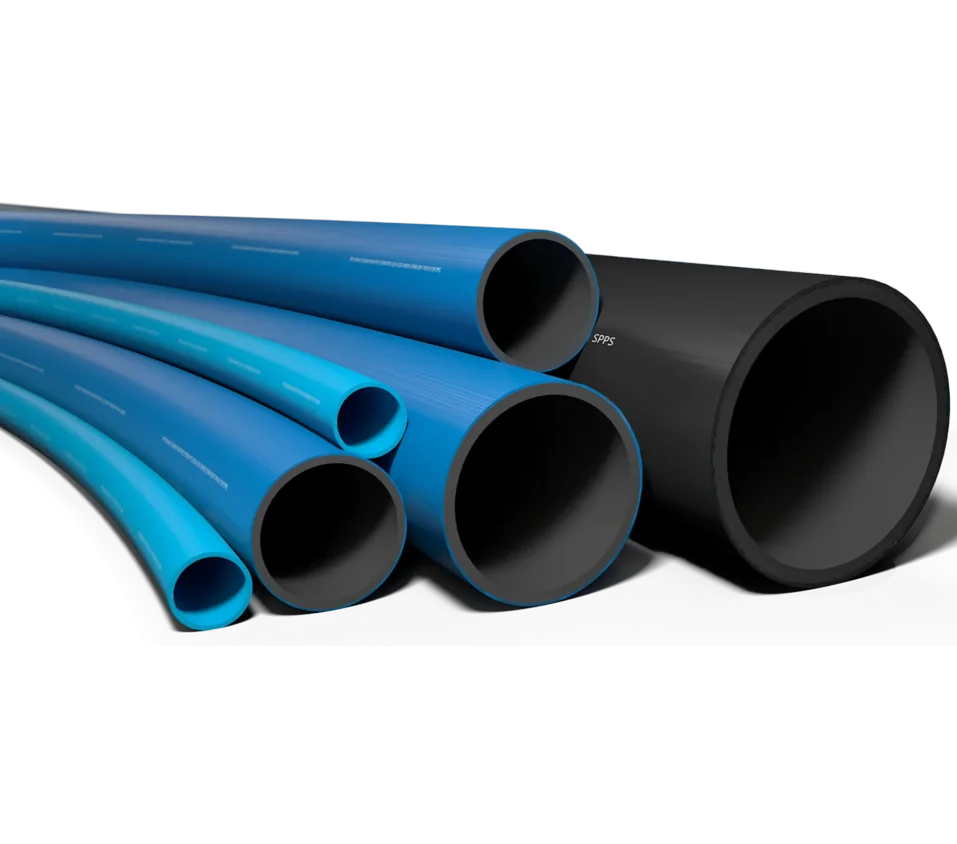

لوله پلی‌اتیلن PE100
لوله پلی‌اتیلن PE100 برای انتقال آب خام، آب فرایندی، پساب تحت فشار، آب دریا، شبکه آتش‌نشانی و بخشی از خطوط معدنی استفاده می‌شود. انعطاف‌پذیری، مقاومت در برابر خوردگی و امکان اتصال جوشی از مزیت‌های مهم این محصول است.
در لوله پلی‌اتیلن، قطر به‌تنهایی ظرفیت کاری را مشخص نمی‌کند. SDR، PN، دمای سیال، عمر طراحی، روش اتصال و شرایط نصب باید هم‌زمان بررسی شوند.
در شرایط مرجع، SDR11 معمولاً با PN16، SDR17 با PN10 و SDR21 با PN8 شناخته می‌شود. بااین‌حال این اعداد نباید بدون درنظرگرفتن دما و شرایط واقعی پروژه مبنای انتخاب نهایی قرار گیرند.
لوله ضدسایش و انتقال دوغاب
در معادن، کارخانه‌های کنسانتره و خطوط انتقال باطله، درصد جامد، اندازه و شکل ذرات، سرعت جریان و هندسه مسیر بر عمر لوله اثر مستقیم دارند. به همین دلیل، عبارت «لوله ضدسایش» به یک متریال یا گرید مشخص محدود نمی‌شود.
بر اساس شرایط پروژه می‌توان لوله فولادی ضخیم، فولادی با پوشش داخلی، لاستیک‌لاین، پلی‌اتیلن PE100 یا ترکیبی از این راهکارها را بررسی کرد. در خطوط دوغاب، زانوها، تغییر مقطع‌ها و نقاط افزایش سرعت معمولاً زودتر از مسیرهای مستقیم دچار سایش می‌شوند.
کدام لوله صنعتی برای پروژه مناسب است؟
شرایط کاری | خانواده قابل بررسی | اطلاعات تعیین‌کننده |
|---|
خطوط فرایندی پالایشگاه و پتروشیمی | کربن‌استیل، آلیاژی یا استنلس استیل | سیال، فشار، دما، خوردگی و Line Class |
خطوط انتقال نفت و گاز | لوله API 5L بدون درز یا جوشی | گرید، PSL، نوع سرویس و پوشش |
بخار و سرویس دمای بالا | ASTM A106 یا ASTM A335 | دمای فلز، فشار و الزامات جوشکاری |
مبدل حرارتی و بویلر | تیوب A192، A213 یا گرید پروژه | قطر خارجی، ضخامت و عملیات حرارتی |
آب صنعتی و آتش‌نشانی | PE100 یا فولادی پوششدار | فشار، دما، SDR و شرایط نصب |
خطوط دوغاب و باطله | فولادی، لاینشده یا پلی‌اتیلن | درصد جامد، دانهبندی، سرعت و مسیر |
مواد شیمیایی خورنده | استنلس استیل یا آلیاژ مقاوم | ترکیب سیال، غلظت، دما و نرخ خوردگی |
این جدول فقط برای محدودکردن گزینه‌هاست. انتخاب نهایی باید با مشخصات فنی، محاسبات طراحی و الزامات پروژه تطبیق داده شود.
تفاوت NPS، DN، Schedule، ضخامت و SDR
NPS و DN
NPS و DN اندازه‌های نامی لوله هستند و در بسیاری از سایزها با قطر خارجی واقعی برابر نیستند. هنگام جایگزینی یا اتصال لوله‌ها باید قطر خارجی، ضخامت و استاندارد ابعادی به‌صورت جداگانه کنترل شوند.
Pipe و Tube نیز تعریف یکسانی ندارند. در تیوب‌ها معمولاً قطر خارجی واقعی مستقیماً اعلام می‌شود؛ درحالی‌که لوله‌های فرایندی بیشتر با NPS یا DN شناسایی می‌شوند.
Schedule و ضخامت دیواره
Schedule نشان‌دهنده یک ضخامت تعریف‌شده برای اندازه نامی مشخص است. بنابراین Schedule 40 در تمام سایزها ضخامت یکسانی ندارد.
همچنین Schedule به‌تنهایی فشار مجاز لوله را تعیین نمی‌کند. فشار قابل‌تحمل به متریال، دما، قطر، ضخامت مؤثر، خوردگی مجاز و کد طراحی بستگی دارد.
SDR و PN
در لوله پلی‌اتیلن، SDR نسبت قطر خارجی به ضخامت اسمی دیواره است و PN فشار نامی را در شرایط مرجع نشان می‌دهد. این سیستم با Schedule لوله فولادی متفاوت است و نباید به‌جای آن استفاده شود.
مقایسه برندهای لوله صنعتی؛ کدام سازنده برای پروژه مناسب‌تر است؟
در ارزیابی برندهای لوله صنعتی، صرف شهرت سازنده یا کشور تولیدکننده برای تصمیم‌گیری کافی نیست. ما ابتدا استاندارد، گرید، روش ساخت، ابعاد، شرایط سرویس و الزامات مدارک را مشخص می‌کنیم و سپس بررسی می‌کنیم کدام برند یا کارخانه تولیدکننده (Mill) می‌تواند دقیقاً همان مشخصات را ارائه دهد.
بنابراین، مقایسه لوله دقیق کاوه، لوله‌گستر اسفراین، Tenaris، Vallourec، Nippon Steel و پارس اتیلن کیش به معنی انتخاب یک برند برای تمام پروژه‌ها نیست. هرکدام در خانواده محصول و محدوده کاربرد متفاوتی قرار می‌گیرند و باید با Vendor List، الزامات بازرسی و شرایط واقعی خط تطبیق داده شوند.
لوله دقیق کاوه | گزینه داخلی برای لوله‌های بدون درز
لوله‌های دقیق کاوه ایرانیان در بازار ایران بیشتر با لوله‌های فولادی بدون درز و تیوب‌های دقیق شناخته می‌شوند. این برند در پروژه‌هایی که سایز، گرید، ضخامت و استاندارد موردنیاز در دامنه تولید کارخانه قرار دارد، می‌تواند از نظر دسترسی، زمان تأمین و کاهش وابستگی به واردات گزینه‌ای قابل بررسی باشد.
مزیت عملیاتی کاوه زمانی مشخص می‌شود که پروژه به یک لوله بدون درز متداول نیاز دارد و محصول داخلی بتواند تمام الزامات فنی و مستندی سفارش را پوشش دهد. در چنین شرایطی، کوتاه‌ترشدن زنجیره تأمین و امکان پیگیری مستقیم‌تر مدارک می‌تواند ریسک برنامه خرید را کاهش دهد.
محدودیت اصلی آن، دامنه تولید است. کاوه نباید صرفاً به دلیل داخلی‌بودن یا شباهت ابعادی جایگزین یک لوله وارداتی شود. استاندارد، گرید، Schedule، عملیات حرارتی، آزمون‌های غیرمخرب و محدوده واقعی تولید باید برای هر سفارش کنترل شوند. در سرویس‌های خاص، ابعاد خارج از دامنه تولید یا پروژه‌هایی که Mill مشخصی در Vendor List دارند، ممکن است همچنان به سازنده دیگری نیاز باشد.
در بازار ایران باید نام تجاری کاوه، کارخانه تولیدکننده، Heat Number و MTC با مارکینگ روی بدنه تطبیق داده شوند. عباراتی مانند «مانیسمان کاوه» بدون اعلام استاندارد و گرید برای سفارش‌گذاری صنعتی کافی نیستند.
لوله‌گستر اسفراین | تولیدکننده داخلی لوله‌های بدون درز نفت و گاز
لوله‌گستر اسفراین تولیدکننده لوله‌های فولادی بدون درز شامل لوله‌های جداری، مغزی، جریانی و محصولات خاص موردنیاز صنایع نفت، گاز و پتروشیمی است. به همین دلیل، جایگاه آن بیشتر پروژه‌محور و مرتبط با کاربردهای انرژی و خطوط حساس صنعتی است.
ارزش عملیاتی اسفراین در سفارش‌هایی است که محصول موردنیاز در دامنه تولید کارخانه قرار داشته و مدارک، گرید، ابعاد و سطح آزمون آن با مشخصات پروژه هماهنگ باشند. برای پروژه‌هایی که استفاده از سازنده داخلی مورد تأیید کارفرما را می‌پذیرند، این انتخاب می‌تواند ریسک تأمین خارجی و زمان انتظار را کاهش دهد.
بااین‌حال، اسفراین نیز جایگزین عمومی تمام لوله‌های بدون درز نیست. قبل از انتخاب باید مشخص شود که کارخانه امکان تولید همان استاندارد، گرید، قطر، ضخامت، نوع انتها و الزامات آزمون را دارد. برای لوله‌های آلیاژی خاص، ابعاد خارج از دامنه تولید یا سفارش‌هایی که سازنده خارجی مشخصی در AVL ثبت شده است، بررسی گزینه‌های دیگر ضروری خواهد بود.
در مقایسه کاوه و اسفراین، نام برند به‌تنهایی تعیین‌کننده نیست. کاوه می‌تواند برای بخشی از لوله‌ها و تیوب‌های بدون درز در دامنه تولید خود مناسب باشد؛ درحالی‌که اسفراین در لوله‌های بدون درز موردنیاز صنایع نفت و گاز جایگاه پروژه‌ای مشخص‌تری دارد. انتخاب نهایی باید بر اساس دامنه تولید تأییدشده، مدارک و Vendor List انجام شود.
Tenaris | سبد گسترده برای خطوط انتقال و سرویس‌های تخصصی
Tenaris در رده سازندگان بین‌المللی و پروژه‌محور قرار می‌گیرد. سبد این شرکت شامل لوله‌های بدون درز و جوشی برای خطوط انتقال، نفت و گاز، معدن و کاربردهای صنعتی است. در اطلاعات رسمی این سازنده، استانداردها و گریدهایی مانند ASTM A53، ASTM A106، ASTM A333 و API 5L از Grade B تا گریدهای X در خانواده Line Pipe دیده می‌شوند.
Tenaris برای خطوط حساس، پروژه‌های دارای الزامات مستندی بالا و سفارش‌هایی که کنترل متریال، پوشش، ردیابی و خدمات مهندسی اهمیت دارند، گزینه‌ای قابل بررسی است. پوشش داخلی ضدسایش و پوشش خارجی ضدخوردگی نیز برای بعضی خطوط معدنی و انتقالی در سبد این سازنده ارائه می‌شود.
موازنه اصلی، هزینه خرید و پیچیدگی تأمین است. استفاده از Tenaris برای یک خط آب صنعتی غیرحساس یا سفارشی که یک سازنده داخلی تمام مشخصات آن را پوشش می‌دهد، ممکن است از نظر هزینه واقعی مالکیت توجیه نداشته باشد. همچنین نام Tenaris بدون ذکر کارخانه تولیدکننده، کشور مبدأ، استاندارد، گرید و شماره Heat برای پذیرش فنی کافی نیست.
در بازار ایران، موجودی کدها و سایزهای خاص این برند ممکن است پایدار نباشد. بنابراین اصالت کالا، قابلیت ردیابی MTC، محل تولید و انطباق Mill با فهرست سازندگان تأییدشده پروژه باید پیش از خرید بررسی شود.
Vallourec | راهکارهای پریمیوم برای سرویس‌های سخت
Vallourec سازنده تخصصی لوله‌های بدون درز و راهکارهای تیوبولار برای صنایع انرژی، نفت و گاز، پتروشیمی، پالایش و کاربردهای صنعتی سنگین است. این شرکت لوله‌های Line Pipe بدون درز برای پروژه‌های خشکی و فراساحلی و همچنین محصولات ویژه چاه‌های نفت و گاز عرضه می‌کند.
ما Vallourec را بیشتر برای سرویس‌هایی بررسی می‌کنیم که شرایط فشار، دما، خوردگی، بارگذاری یا الزامات متالورژیکی از محدوده محصولات عمومی فراتر می‌رود. تنوع گرید، دانش فنی در لوله‌های بدون درز و محصولات ویژه انرژی، این برند را برای پروژه‌های بحرانی قابل توجه می‌کند.
در مقابل، هزینه اولیه بالاتر و دشواری تأمین بعضی سایزها یا گریدها، استفاده از آن را برای تجهیزات غیرحساس محدود می‌کند. انتخاب Vallourec برای یک سرویس معمولی فقط به دلیل جایگاه برند، ممکن است هزینه پروژه را افزایش دهد بدون آنکه مزیت عملیاتی متناسبی ایجاد کند.
محصولات Vallourec در کارخانه‌های مختلف تولید می‌شوند؛ بنابراین پذیرش نام برند به معنی تأیید خودکار تمام Millهای آن نیست. کشور تولید، کارخانه، گرید، عملیات حرارتی و مدارک باید با AVL و مشخصات خرید پروژه تطبیق داده شوند.
Nippon Steel | مناسب پروژه‌های دقیق و گریدهای مهندسی‌شده
Nippon Steel سبد متنوعی از لوله‌ها و تیوب‌های بدون درز، جوش مقاومتی و جوش قوسی برای چاه‌های نفت، خطوط انتقال، نیروگاه‌ها، پایپینگ صنعتی و کاربردهای سازه‌ای ارائه می‌کند.
جایگاه این برند در پروژه‌هایی پررنگ‌تر می‌شود که کنترل دقیق خواص مکانیکی، کیفیت ساخت، تلرانس‌های ابعادی یا گریدهای مهندسی‌شده اهمیت دارد. برای خطوط انتقال، نیروگاه و سرویس‌های ویژه می‌توان محصولات Nippon Steel را در کنار Tenaris و Vallourec بررسی کرد.
محدودیت این انتخاب، هزینه، زمان تأمین و نبود همیشگی تمام کدها در بازار ایران است. برای یک سرویس استاندارد که سازنده داخلی یا گزینه وارداتی اقتصادی‌تر تمام الزامات آن را پوشش می‌دهد، پرداخت هزینه بیشتر لزوماً ارزش عملیاتی بیشتری ایجاد نمی‌کند.
هنگام خرید باید عبارت کلی «لوله ژاپنی» کنار گذاشته شود. نام Nippon Steel، کارخانه تولیدکننده، روش ساخت، استاندارد، گرید و Heat Number باید به‌صورت مشخص در مدارک و مارکینگ محصول قابل ردیابی باشند.
پارس اتیلن کیش | گزینه تخصصی برای لوله‌های پلی‌اتیلن
پارس اتیلن کیش برخلاف برندهای قبلی، در گروه لوله‌ها و اتصالات پلی‌اتیلن قرار می‌گیرد و نباید مستقیماً با تولیدکنندگان لوله فولادی مقایسه شود. محصولات این مجموعه برای خطوط آب، فاضلاب تحت فشار، شبکه‌های صنعتی، معدن و برخی کاربردهای آتش‌نشانی قابل بررسی هستند. این شرکت تولید لوله و اتصالات پلی‌اتیلن با گریدهایی مانند PE100 را در سبد خود معرفی کرده است.
مزیت اصلی این انتخاب در مقاومت ذاتی پلی‌اتیلن در برابر خوردگی، انعطاف‌پذیری خط و امکان اجرای اتصالات جوشی است. در خطوط آب صنعتی، آب خام، آب برگشتی و بعضی مسیرهای معدنی، این ویژگی‌ها می‌توانند هزینه تعمیرات و آسیب ناشی از خوردگی را کاهش دهند.
محدودیت آن به جنس پلی‌اتیلن مربوط می‌شود. لوله PE100 جایگزین عمومی لوله فولادی برای تمام سیالات، دماها و فشارها نیست. SDR، PN، دمای سیال، عمر طراحی، روش اتصال، کیفیت مواد اولیه و شرایط نصب باید پیش از انتخاب بررسی شوند.
در پروژه‌های حساس، صرف درج نام پارس اتیلن کیش کافی نیست. شماره خط تولید، Batch مواد اولیه، گزارش آزمون، ابعاد، SDR، استاندارد تولید و تأییدیه‌های موردنیاز پروژه باید با محصول تحویلی تطابق داشته باشند.
جمع‌بندی مقایسه برندهای لوله صنعتی
برند یا سازنده | جایگاه قابل بررسی | مزیت اصلی | محدودیت یا نقطه کنترل |
|---|
لوله دقیق کاوه | لوله و تیوب بدون درز داخلی | دسترسی و زنجیره تأمین کوتاهتر در دامنه تولید | کنترل گرید، سایز، Schedule و دامنه واقعی تولید |
لوله‌گستر اسفراین | لوله بدون درز نفت، گاز و پتروشیمی | تناسب با بخشی از سفارش‌های پروژه‌ای داخلی | بررسی استاندارد، ابعاد، مدارک و تأیید Vendor List |
Tenaris | خطوط انتقال و سرویس‌های پروژه‌ای | سبد گسترده گریدها و محصولات بدون درز و جوشی | هزینه، زمان تأمین، اصالت و شناسایی Mill |
Vallourec | سرویس‌های سخت و لوله‌های بدون درز تخصصی | توان فنی در کاربردهای بحرانی انرژی | هزینه اولیه و صرفه اقتصادی پایینتر در سرویس‌های عمومی |
Nippon Steel | خطوط انتقال، نیروگاه و کاربردهای دقیق | تنوع روش تولید و گریدهای مهندسی‌شده | تأمین ناپایدار برخی کدها و لزوم ردیابی کارخانه |
پارس اتیلن کیش | خطوط پلی‌اتیلن PE100 | مقاومت در برابر خوردگی و تناسب با خطوط آب و معدن | محدودیت دما و لزوم کنترل SDR، PN و کیفیت اتصال |
در نهایت، برند باید پس از تعیین مشخصات فنی انتخاب شود، نه پیش از آن. برای سفارش‌های حساس، لازم است هم نام تجاری و هم کارخانه تولیدکننده در Vendor List پروژه تأیید شده باشند. اگر یک Mill در فهرست تأییدشده قرار ندارد، موضوع باید پیش از خرید با واحد مهندسی، کنترل کیفیت یا کارفرمای پروژه بررسی شود؛ حتی اگر برند مادر در بازار اعتبار بالایی داشته باشد.مقایسه برندهای لوله صنعتی؛ کدام سازنده برای پروژه مناسب‌تر است؟
در ارزیابی برندهای لوله صنعتی، صرف شهرت سازنده یا کشور تولیدکننده برای تصمیم‌گیری کافی نیست. ما ابتدا استاندارد، گرید، روش ساخت، ابعاد، شرایط سرویس و الزامات مدارک را مشخص می‌کنیم و سپس بررسی می‌کنیم کدام برند یا کارخانه تولیدکننده (Mill) می‌تواند دقیقاً همان مشخصات را ارائه دهد.
بنابراین، مقایسه لوله دقیق کاوه، لوله‌گستر اسفراین، Tenaris، Vallourec، Nippon Steel و پارس اتیلن کیش به معنی انتخاب یک برند برای تمام پروژه‌ها نیست. هرکدام در خانواده محصول و محدوده کاربرد متفاوتی قرار می‌گیرند و باید با Vendor List، الزامات بازرسی و شرایط واقعی خط تطبیق داده شوند.
لوله دقیق کاوه | گزینه داخلی برای لوله‌های بدون درز
لوله‌های دقیق کاوه ایرانیان در بازار ایران بیشتر با لوله‌های فولادی بدون درز و تیوب‌های دقیق شناخته می‌شوند. این برند در پروژه‌هایی که سایز، گرید، ضخامت و استاندارد موردنیاز در دامنه تولید کارخانه قرار دارد، می‌تواند از نظر دسترسی، زمان تأمین و کاهش وابستگی به واردات گزینه‌ای قابل بررسی باشد.
مزیت عملیاتی کاوه زمانی مشخص می‌شود که پروژه به یک لوله بدون درز متداول نیاز دارد و محصول داخلی بتواند تمام الزامات فنی و مستندی سفارش را پوشش دهد. در چنین شرایطی، کوتاه‌ترشدن زنجیره تأمین و امکان پیگیری مستقیم‌تر مدارک می‌تواند ریسک برنامه خرید را کاهش دهد.
محدودیت اصلی آن، دامنه تولید است. کاوه نباید صرفاً به دلیل داخلی‌بودن یا شباهت ابعادی جایگزین یک لوله وارداتی شود. استاندارد، گرید، Schedule، عملیات حرارتی، آزمون‌های غیرمخرب و محدوده واقعی تولید باید برای هر سفارش کنترل شوند. در سرویس‌های خاص، ابعاد خارج از دامنه تولید یا پروژه‌هایی که Mill مشخصی در Vendor List دارند، ممکن است همچنان به سازنده دیگری نیاز باشد.
در بازار ایران باید نام تجاری کاوه، کارخانه تولیدکننده، Heat Number و MTC با مارکینگ روی بدنه تطبیق داده شوند. عباراتی مانند «مانیسمان کاوه» بدون اعلام استاندارد و گرید برای سفارش‌گذاری صنعتی کافی نیستند.
لوله‌گستر اسفراین | تولیدکننده داخلی لوله‌های بدون درز نفت و گاز
لوله‌گستر اسفراین تولیدکننده لوله‌های فولادی بدون درز شامل لوله‌های جداری، مغزی، جریانی و محصولات خاص موردنیاز صنایع نفت، گاز و پتروشیمی است. به همین دلیل، جایگاه آن بیشتر پروژه‌محور و مرتبط با کاربردهای انرژی و خطوط حساس صنعتی است.
ارزش عملیاتی اسفراین در سفارش‌هایی است که محصول موردنیاز در دامنه تولید کارخانه قرار داشته و مدارک، گرید، ابعاد و سطح آزمون آن با مشخصات پروژه هماهنگ باشند. برای پروژه‌هایی که استفاده از سازنده داخلی مورد تأیید کارفرما را می‌پذیرند، این انتخاب می‌تواند ریسک تأمین خارجی و زمان انتظار را کاهش دهد.
بااین‌حال، اسفراین نیز جایگزین عمومی تمام لوله‌های بدون درز نیست. قبل از انتخاب باید مشخص شود که کارخانه امکان تولید همان استاندارد، گرید، قطر، ضخامت، نوع انتها و الزامات آزمون را دارد. برای لوله‌های آلیاژی خاص، ابعاد خارج از دامنه تولید یا سفارش‌هایی که سازنده خارجی مشخصی در AVL ثبت شده است، بررسی گزینه‌های دیگر ضروری خواهد بود.
در مقایسه کاوه و اسفراین، نام برند به‌تنهایی تعیین‌کننده نیست. کاوه می‌تواند برای بخشی از لوله‌ها و تیوب‌های بدون درز در دامنه تولید خود مناسب باشد؛ درحالی‌که اسفراین در لوله‌های بدون درز موردنیاز صنایع نفت و گاز جایگاه پروژه‌ای مشخص‌تری دارد. انتخاب نهایی باید بر اساس دامنه تولید تأییدشده، مدارک و Vendor List انجام شود.
Tenaris | سبد گسترده برای خطوط انتقال و سرویس‌های تخصصی
Tenaris در رده سازندگان بین‌المللی و پروژه‌محور قرار می‌گیرد. سبد این شرکت شامل لوله‌های بدون درز و جوشی برای خطوط انتقال، نفت و گاز، معدن و کاربردهای صنعتی است. در اطلاعات رسمی این سازنده، استانداردها و گریدهایی مانند ASTM A53، ASTM A106، ASTM A333 و API 5L از Grade B تا گریدهای X در خانواده Line Pipe دیده می‌شوند.
Tenaris برای خطوط حساس، پروژه‌های دارای الزامات مستندی بالا و سفارش‌هایی که کنترل متریال، پوشش، ردیابی و خدمات مهندسی اهمیت دارند، گزینه‌ای قابل بررسی است. پوشش داخلی ضدسایش و پوشش خارجی ضدخوردگی نیز برای بعضی خطوط معدنی و انتقالی در سبد این سازنده ارائه می‌شود.
موازنه اصلی، هزینه خرید و پیچیدگی تأمین است. استفاده از Tenaris برای یک خط آب صنعتی غیرحساس یا سفارشی که یک سازنده داخلی تمام مشخصات آن را پوشش می‌دهد، ممکن است از نظر هزینه واقعی مالکیت توجیه نداشته باشد. همچنین نام Tenaris بدون ذکر کارخانه تولیدکننده، کشور مبدأ، استاندارد، گرید و شماره Heat برای پذیرش فنی کافی نیست.
در بازار ایران، موجودی کدها و سایزهای خاص این برند ممکن است پایدار نباشد. بنابراین اصالت کالا، قابلیت ردیابی MTC، محل تولید و انطباق Mill با فهرست سازندگان تأییدشده پروژه باید پیش از خرید بررسی شود.
Vallourec | راهکارهای پریمیوم برای سرویس‌های سخت
Vallourec سازنده تخصصی لوله‌های بدون درز و راهکارهای تیوبولار برای صنایع انرژی، نفت و گاز، پتروشیمی، پالایش و کاربردهای صنعتی سنگین است. این شرکت لوله‌های Line Pipe بدون درز برای پروژه‌های خشکی و فراساحلی و همچنین محصولات ویژه چاه‌های نفت و گاز عرضه می‌کند.
ما Vallourec را بیشتر برای سرویس‌هایی بررسی می‌کنیم که شرایط فشار، دما، خوردگی، بارگذاری یا الزامات متالورژیکی از محدوده محصولات عمومی فراتر می‌رود. تنوع گرید، دانش فنی در لوله‌های بدون درز و محصولات ویژه انرژی، این برند را برای پروژه‌های بحرانی قابل توجه می‌کند.
در مقابل، هزینه اولیه بالاتر و دشواری تأمین بعضی سایزها یا گریدها، استفاده از آن را برای تجهیزات غیرحساس محدود می‌کند. انتخاب Vallourec برای یک سرویس معمولی فقط به دلیل جایگاه برند، ممکن است هزینه پروژه را افزایش دهد بدون آنکه مزیت عملیاتی متناسبی ایجاد کند.
محصولات Vallourec در کارخانه‌های مختلف تولید می‌شوند؛ بنابراین پذیرش نام برند به معنی تأیید خودکار تمام Millهای آن نیست. کشور تولید، کارخانه، گرید، عملیات حرارتی و مدارک باید با AVL و مشخصات خرید پروژه تطبیق داده شوند.
Nippon Steel | مناسب پروژه‌های دقیق و گریدهای مهندسی‌شده
Nippon Steel سبد متنوعی از لوله‌ها و تیوب‌های بدون درز، جوش مقاومتی و جوش قوسی برای چاه‌های نفت، خطوط انتقال، نیروگاه‌ها، پایپینگ صنعتی و کاربردهای سازه‌ای ارائه می‌کند.
جایگاه این برند در پروژه‌هایی پررنگ‌تر می‌شود که کنترل دقیق خواص مکانیکی، کیفیت ساخت، تلرانس‌های ابعادی یا گریدهای مهندسی‌شده اهمیت دارد. برای خطوط انتقال، نیروگاه و سرویس‌های ویژه می‌توان محصولات Nippon Steel را در کنار Tenaris و Vallourec بررسی کرد.
محدودیت این انتخاب، هزینه، زمان تأمین و نبود همیشگی تمام کدها در بازار ایران است. برای یک سرویس استاندارد که سازنده داخلی یا گزینه وارداتی اقتصادی‌تر تمام الزامات آن را پوشش می‌دهد، پرداخت هزینه بیشتر لزوماً ارزش عملیاتی بیشتری ایجاد نمی‌کند.
هنگام خرید باید عبارت کلی «لوله ژاپنی» کنار گذاشته شود. نام Nippon Steel، کارخانه تولیدکننده، روش ساخت، استاندارد، گرید و Heat Number باید به‌صورت مشخص در مدارک و مارکینگ محصول قابل ردیابی باشند.
پارس اتیلن کیش | گزینه تخصصی برای لوله‌های پلی‌اتیلن
پارس اتیلن کیش برخلاف برندهای قبلی، در گروه لوله‌ها و اتصالات پلی‌اتیلن قرار می‌گیرد و نباید مستقیماً با تولیدکنندگان لوله فولادی مقایسه شود. محصولات این مجموعه برای خطوط آب، فاضلاب تحت فشار، شبکه‌های صنعتی، معدن و برخی کاربردهای آتش‌نشانی قابل بررسی هستند. این شرکت تولید لوله و اتصالات پلی‌اتیلن با گریدهایی مانند PE100 را در سبد خود معرفی کرده است.
مزیت اصلی این انتخاب در مقاومت ذاتی پلی‌اتیلن در برابر خوردگی، انعطاف‌پذیری خط و امکان اجرای اتصالات جوشی است. در خطوط آب صنعتی، آب خام، آب برگشتی و بعضی مسیرهای معدنی، این ویژگی‌ها می‌توانند هزینه تعمیرات و آسیب ناشی از خوردگی را کاهش دهند.
محدودیت آن به جنس پلی‌اتیلن مربوط می‌شود. لوله PE100 جایگزین عمومی لوله فولادی برای تمام سیالات، دماها و فشارها نیست. SDR، PN، دمای سیال، عمر طراحی، روش اتصال، کیفیت مواد اولیه و شرایط نصب باید پیش از انتخاب بررسی شوند.
در پروژه‌های حساس، صرف درج نام پارس اتیلن کیش کافی نیست. شماره خط تولید، Batch مواد اولیه، گزارش آزمون، ابعاد، SDR، استاندارد تولید و تأییدیه‌های موردنیاز پروژه باید با محصول تحویلی تطابق داشته باشند.
جمع‌بندی مقایسه برندهای لوله صنعتی
برند یا سازنده | جایگاه قابل بررسی | مزیت اصلی | محدودیت یا نقطه کنترل |
|---|
لوله دقیق کاوه | لوله و تیوب بدون درز داخلی | دسترسی و زنجیره تأمین کوتاهتر در دامنه تولید | کنترل گرید، سایز، Schedule و دامنه واقعی تولید |
لوله‌گستر اسفراین | لوله بدون درز نفت، گاز و پتروشیمی | تناسب با بخشی از سفارش‌های پروژه‌ای داخلی | بررسی استاندارد، ابعاد، مدارک و تأیید Vendor List |
Tenaris | خطوط انتقال و سرویس‌های پروژه‌ای | سبد گسترده گریدها و محصولات بدون درز و جوشی | هزینه، زمان تأمین، اصالت و شناسایی Mill |
Vallourec | سرویس‌های سخت و لوله‌های بدون درز تخصصی | توان فنی در کاربردهای بحرانی انرژی | هزینه اولیه و صرفه اقتصادی پایینتر در سرویس‌های عمومی |
Nippon Steel | خطوط انتقال، نیروگاه و کاربردهای دقیق | تنوع روش تولید و گریدهای مهندسی‌شده | تأمین ناپایدار برخی کدها و لزوم ردیابی کارخانه |
پارس اتیلن کیش | خطوط پلی‌اتیلن PE100 | مقاومت در برابر خوردگی و تناسب با خطوط آب و معدن | محدودیت دما و لزوم کنترل SDR، PN و کیفیت اتصال |
در نهایت، برند باید پس از تعیین مشخصات فنی انتخاب شود، نه پیش از آن. برای سفارش‌های حساس، لازم است هم نام تجاری و هم کارخانه تولیدکننده در Vendor List پروژه تأیید شده باشند. اگر یک Mill در فهرست تأییدشده قرار ندارد، موضوع باید پیش از خرید با واحد مهندسی، کنترل کیفیت یا کارفرمای پروژه بررسی شود؛ حتی اگر برند مادر در بازار اعتبار بالایی داشته باشد.
کاربرد لوله صنعتی در صنایع مختلف
پتروشیمی، پالایشگاه و نیروگاه
در پالایشگاه‌ها و مجتمع‌های پتروشیمی، از لوله‌های صنعتی در خطوط هیدروکربنی، بخار، کندانس، آب خنک‌کن، هوای ابزار دقیق، آتش‌نشانی، تخلیه و انتقال مواد شیمیایی استفاده می‌شود.
یک مجتمع ممکن است هم‌زمان به لوله کربن‌استیل، آلیاژی، استنلس استیل و پلی‌اتیلن نیاز داشته باشد؛ زیرا شرایط هر سرویس و Line Class آن متفاوت است.
در نیروگاه‌ها نیز خطوط بخار دما بالا، آب تغذیه بویلر، کندانس و مدارهای خنک‌کاری به محصولات متفاوتی نیاز دارند. در این پروژه‌ها باید Pipe از Boiler Tube و Heat Exchanger Tube تفکیک شود.
معادن مس و سنگ‌آهن
در معادن و کارخانه‌های فرآوری، لوله‌ها برای انتقال آب خام، آب بازیافتی، دوغاب، باطله، مواد شیمیایی، هوای فشرده و شبکه آتش‌نشانی به کار می‌روند.
انتخاب لوله معدن علاوه بر فشار به میزان سایش، حرکت زمین، تابش خورشید، دمای محیط، شیب مسیر و دسترسی برای تعمیر وابسته است. لوله مناسب آب صنعتی الزاماً گزینه مناسبی برای انتقال کنسانتره یا باطله نیست.
کارخانه‌های فولاد و سیمان
شبکه هوای فشرده، آب خنک‌کاری، گاز سوخت، روغن، هیدرولیک و آتش‌نشانی از مهم‌ترین محل‌های استفاده از لوله در صنایع فولاد و سیمان هستند.
وجود گردوغبار، ارتعاش و دمای محیطی بالا باعث می‌شود نوع ساپورت، پوشش خارجی، روش اتصال و برنامه بازرسی نیز همراه با جنس و ضخامت لوله بررسی شود.
مدارک لازم برای خرید لوله صنعتی
در سفارش‌های پروژه‌ای، مشخصات محصول باید با مدارک قابل ردیابی پشتیبانی شوند. متناسب با حساسیت پروژه، مدارک زیر ممکن است درخواست شوند:
گواهی متریال یا MTC
نام سازنده و محل تولید
شماره Heat یا Lot
استاندارد، گرید و ابعاد محصول
نتایج آنالیز شیمیایی و آزمون مکانیکی
سوابق عملیات حرارتی
گزارش تست هیدرواستاتیک یا آزمون‌های غیرمخرب
گزارش PMI برای متریال‌های آلیاژی
گواهی و ضخامت پوشش
گزارش بازرسی شخص ثالث
تأیید انطباق با Vendor List یا AVL پروژه
وجود MTC به‌تنهایی کافی نیست. اطلاعات گواهی باید با مارکینگ روی لوله، Packing List و مشخصات سفارش خرید مطابقت داشته باشد.
قیمت لوله صنعتی چگونه تعیین می‌شود؟
قیمت لوله صنعتی به متریال، گرید، سایز، ضخامت، روش تولید، کارخانه سازنده، طول شاخه، مقدار سفارش و سطح مدارک بستگی دارد. هزینه پوشش، تست، بازرسی، پخ‌زنی، بسته‌بندی و حمل پروژه‌ای نیز می‌تواند به مبلغ نهایی اضافه شود.
هنگام مقایسه قیمت‌ها باید واحد اندازه‌گیری یکسان باشد. قیمت هر شاخه، هر متر و هر کیلوگرم بدون محاسبه طول و وزن واقعی قابل مقایسه نیست.
محصول ارزان‌تری که فاقد MTC معتبر، Heat Number یا انطباق با استاندارد پروژه باشد، ممکن است در مرحله بازرسی رد شود و هزینه‌ای بیشتر از اختلاف قیمت اولیه ایجاد کند.
برای استعلام قیمت لوله صنعتی چه اطلاعاتی لازم است؟
برای دریافت پیشنهاد دقیق‌تر، بهتر است اطلاعات زیر در درخواست خرید درج شوند:
نام سیال و محل مصرف
استاندارد و گرید
NPS، DN یا قطر خارجی
Schedule، ضخامت یا SDR
روش ساخت بدون درز یا درزدار
طول شاخه و مقدار موردنیاز
نوع انتها و روش اتصال
پوشش داخلی و خارجی
فشار و دمای طراحی
نوع و سطح مدارک
برند ترجیحی یا Vendor List
محل تحویل و زمان موردنیاز
اگر مشخصات کامل در دسترس نیست، عکس مارکینگ لوله، نمونه MTC، Line List یا اطلاعات محصول قبلی می‌تواند به شناسایی دقیق‌تر کمک کند.
