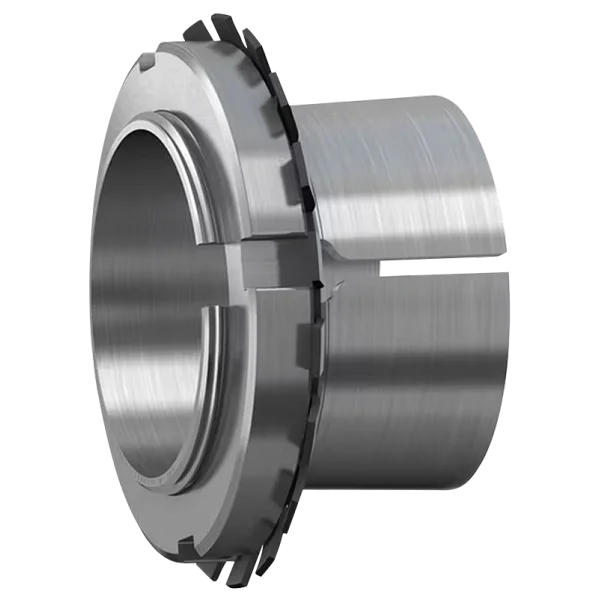

بوش و مهرهچاکنت

گروه صنعتی پرداد امکان تأمین برندهای مختلف بلبرینگ و متعلقات نصب آن‌ها را دارد؛ با این حال، متخصصان ما براساس حساسیت تجهیز، بودجه تعمیرات و دسترسی به کد فنی، برندهای زیر را بیشتر پیشنهاد می‌دهند. در این مقایسه، کشور درج‌شده روی بسته‌بندی به‌تنهایی معیار کیفیت نیست و باید اصالت، کارخانه تولیدکننده، سری محصول و شرایط نصب نیز بررسی شوند.

SKF؛ رده پریمیوم با تنوع فنی گسترده

SKF در رده محصولات پریمیوم قرار می‌گیرد و مجموعه گسترده‌ای از بوش‌های تبدیلی، بوش‌های کشویی، مهره‌ها و ابزارهای نصب را ارائه می‌دهد. دقت ابعادی، مستندات فنی کامل و تنوع کدهای سری H، AH، KM و HM باعث شده است این برند برای تجهیزات بحرانی، کارکرد مداوم و مجموعه‌های با هزینه توقف بالا انتخاب مناسبی باشد.

هزینه خرید اولیه SKF بالاتر است و برای تجهیزات کم‌بار یا غیرحساس همیشه توجیه اقتصادی ندارد. از طرف دیگر، فراوانی نمونه‌های تقلبی در بازار، کنترل بسته‌بندی، کد محصول و منبع تأمین را ضروری می‌کند. ما در گروه صنعتی پرداد، محصولات SKF را همراه با گواهی اصالت کالا ارائه می‌دهیم تا خریدار از اصل بودن محصول و اعتبار منبع تأمین اطمینان داشته باشد.

Timken؛ رده پریمیوم برای کاربردهای سنگین

Timken در گروه برندهای پریمیوم قرار می‌گیرد و متعلقات نصب آن به‌ویژه در کنار رولبرینگ‌های صنعتی و تجهیزات تحت بار سنگین شناخته شده‌اند. بوش، مهره و واشرهای این برند برای استفاده در معادن، صنایع فولاد، ماشین‌آلات سنگین و تجهیزاتی که تحت بارهای شعاعی و ضربه‌ای قرار دارند، گزینه مناسبی محسوب می‌شوند.

محدودیت اصلی Timken در بازار ایران، قیمت بالا و دسترسی ناپایدار به برخی کدهاست. برای جلوگیری از طولانی شدن توقف خط، بهتر است پیش از باز کردن تجهیز، موجودی کد کامل بوش، مهره و قطعه قفل‌کن بررسی شود.

Koyo؛ رده میان‌رده رو به پریمیوم با کیفیت پایدار

Koyo زیرمجموعه JTEKT در رده میان‌رده رو به پریمیوم قرار می‌گیرد. دقت ساخت مناسب و هماهنگی مطلوب متعلقات نصب با بلبرینگ‌های Koyo، این برند را برای گیربکس‌ها، پمپ‌ها، ماشین‌آلات عمومی و خطوطی با کارکرد پیوسته به گزینه‌ای متعادل تبدیل کرده است.

Koyo معمولاً موازنه مناسبی میان کیفیت و هزینه ایجاد می‌کند؛ اما تنوع و موجودی بوش و مهره آن در بازار ایران ممکن است به گستردگی SKF یا FAG نباشد. پیش از انتخاب باید دسترسی به کد جایگزین و قطعات قفل‌کن نیز بررسی شود.

KG؛ رده اقتصادی برای تجهیزات عمومی

برند KG   در گروه گزینه‌های اقتصادی قرار می‌گیرد و سری‌های متداول بوش تبدیلی، مهره و واشر قفل‌کن را پوشش می‌دهد. این برند برای ماشین‌آلات عمومی، تجهیزات نیمه‌بحرانی و پروژه‌هایی که محدودیت بودجه دارند، می‌تواند انتخاب منطقی باشد.

مزیت اصلی KG هزینه خرید مناسب و دسترسی بهتر به کدهای پرمصرف است. با این حال، برای تجهیزات بحرانی با بار سنگین، دور بالا یا هزینه توقف زیاد، بهتر است هزینه اولیه با عمر مورد انتظار، دفعات تعمیرات و ریسک آسیب ثانویه مقایسه شود.

FYH؛ رده اقتصادی تا میان‌رده برای کاربردهای عمومی

FYH یکی از برندهای ژاپنی شناخته‌شده در حوزه یاتاقان‌ها، بلبرینگ‌های خودتنظیم و متعلقات نصب است و بوش‌های تبدیلی، مهره‌های قفل‌کن و قطعات جانبی آن برای طیف متنوعی از تجهیزات صنعتی مورد استفاده قرار می‌گیرند. این برند به دلیل کیفیت ساخت مناسب، تنوع محصولات و قیمت رقابتی، می‌تواند برای ماشین‌آلات عمومی، خطوط تولید و تجهیزاتی با بار و سرعت متوسط گزینه‌ای اقتصادی و قابل‌اتکا باشد.

مزیت FYH، ایجاد تعادل میان کیفیت و هزینه خرید است؛ با این حال، در تجهیزات بسیار بحرانی یا شرایط کاری سنگین، انتخاب نهایی بهتر است بر اساس بار، سرعت دوران، شرایط نصب، عمر مورد انتظار و اصالت کد محصول انجام شود.

انتخاب بوش و مهره چاکنت باید براساس مشخصات بلبرینگ، ابعاد شفت و شرایط کاری تجهیز انجام شود. تطبیق دقیق کدها و توجه به پارامترهای زیر، از نصب نامناسب، کاهش لقی بیش از حد و آسیب‌دیدگی مجموعه جلوگیری می‌کند.

• کد کامل بلبرینگ را کنترل کنید: وجود پسوند K معمولاً نشان‌دهنده سوراخ مخروطی است؛ با این حال، کد کامل و کاتالوگ سازنده باید بررسی شود.

• قطر واقعی شفت را اندازه بگیرید: انتخاب بوش فقط براساس قطر داخلی بلبرینگ انجام نمی‌شود و قطر شفت تعیین‌کننده کد نهایی است.

• نوع بوش را مشخص کنید: برای شفت ساده معمولاً بوش تبدیلی H و برای برخی شفت‌های پله‌ای بوش کشویی AH انتخاب می‌شود.

• رزوه مهره و قطعه قفل‌کن را تطبیق دهید: مهره KM معمولاً با واشر MB و مهره HM با صفحه قفل‌کن متناظر استفاده می‌شود.

• لقی داخلی را هنگام نصب اندازه بگیرید: سفت‌کردن بیش از اندازه می‌تواند لقی بلبرینگ را کاهش دهد و باعث افزایش حرارت شود.

• سطح مخروطی و رزوه را بررسی کنید: خوردگی، پلیسه، خراش عمیق یا تغییر شکل زبانه واشر می‌تواند نصب ایمن را مختل کند.

• شرایط کاری تجهیز را در نظر بگیرید: بار، سرعت، ارتعاش، آلودگی، دمای محیط و هزینه توقف خط در انتخاب رده برند مؤثر هستند.

• مجموعه را با ابزار مناسب نصب کنید: آچار چاکنت، مهره هیدرولیکی یا روش تزریق روغن باید متناسب با ابعاد و دستورالعمل سازنده انتخاب شود.

تفاوت انواع بوش چاکنت و کدهای فنی آن‌ها

کد روی بوش فقط نشان‌دهنده اندازه نیست؛ نوع شفت، سیستم اندازه‌گذاری، شیوه ایجاد نیروی نصب و قطعه قفل‌کن را نیز مشخص می‌کند. برای جلوگیری از سفارش اشتباه، ابتدا باید خانواده بوش تعیین شود و سپس ابعاد هر کد در کاتالوگ همان سازنده کنترل شود.

تفاوت Adapter Sleeve و Withdrawal Sleeve

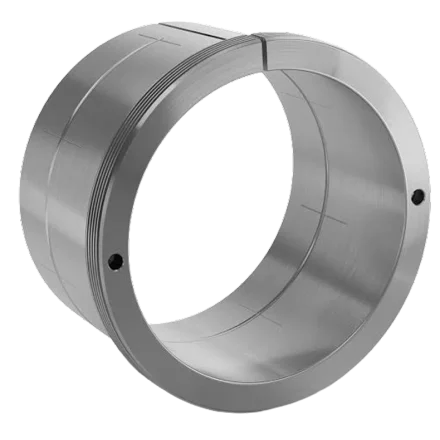

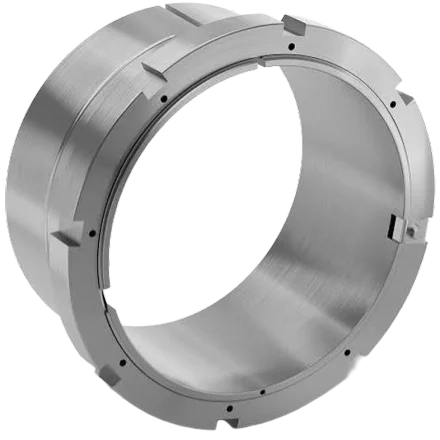

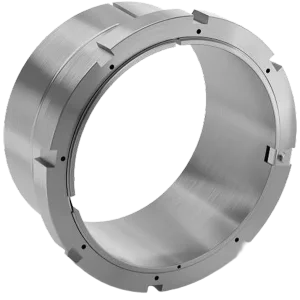

بوش تبدیلی یا Adapter Sleeve و بوش کشویی یا Withdrawal Sleeve هر دو برای بلبرینگ دارای سوراخ مخروطی به کار می‌روند، اما نوع شفت، جهت ایجاد نیروی نصب و روش تثبیت محوری آن‌ها یکسان نیست.

بوش آداپتور برای تنظیم موقعیت بلبرینگ روی شفت ساده انعطاف بیشتری دارد، اما بوش بیرون‌کش زمانی انتخاب می‌شود که شانه شفت موقعیت محوری را تعیین کرده باشد. تفاوت جهت نصب و اجزای مهار باعث می‌شود این دو نوع جایگزین مستقیم یکدیگر نباشند.

تفاوت سری‌های H ،HE ،HA و HS

سری H خانواده متریک بوش‌های تبدیلی است؛ قطر سوراخ بوش، ابعاد بدنه و رزوه مجموعه براساس میلی‌متر تعریف می‌شوند و بسته به سایز با مهره و قطعه قفل‌کن متناظر همراه خواهند بود.

سری‌های HE ،HA و HS نیز Adapter Sleeve هستند، اما برای انطباق با شفت‌هایی با قطر اینچی ساخته می‌شوند. در بسیاری از کاتالوگ‌های سازندگان، ابعاد خارجی و رزوه این سری‌ها متریک باقی می‌ماند و تفاوت پیشوندها به جدول اندازه و قطر اسمی شفت مربوط است. بنابراین، تبدیل تقریبی اندازه اینچی به میلی‌متر یا شباهت ظاهری دو بوش، مجوز جایگزینی آن‌ها نیست؛ کد کامل بلبرینگ، قطر واقعی شفت و مشخصات رزوه باید هم‌زمان تطبیق داده شوند.

تفاوت سری‌های AH ،OH و AOH

شباهت حروف این سه سری نباید باعث شود آن‌ها یک خانواده در نظر گرفته شوند:

• AH: بوش کشویی استاندارد برای نصب بلبرینگ سوراخ مخروطی روی شفت پله‌ای است. بلبرینگ مقابل تکیه‌گاه ثابت قرار می‌گیرد و بوش داخل رینگ داخلی رانده خواهد شد.

• OH: بوش تبدیلی مجهز به مجراها و شیارهای تزریق روغن است. روغن پرفشار میان سطوح تماس، اصطکاک و نیروی لازم برای نصب یا آزادسازی مجموعه‌های بزرگ را کاهش می‌دهد؛ بنابراین OH از نظر ساختار کلی همچنان Adapter Sleeve است.

• AOH: نسخه بوش کشویی مناسب روش تزریق روغن است و از نظر کارکرد به خانواده AH تعلق دارد. حذف حرف A و نوشتن AOH به‌صورت OH در سفارش فنی می‌تواند نوع بوش را تغییر دهد؛ به همین دلیل باید کد کامل سازنده ثبت شود.

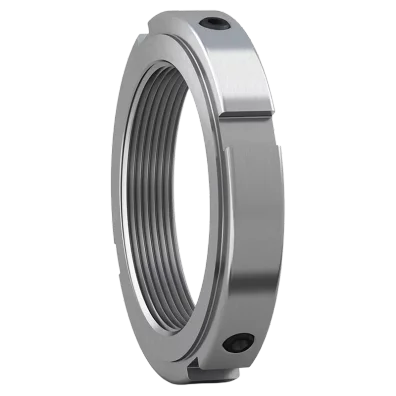

تفاوت مهره‌های KM ،KML و HM و واشرهای MB/MBL

مهره فقط باید با قطر رزوه بوش تطابق نداشته باشد؛ ارتفاع مقطع، روش قفل‌شدن و قطعه قفل‌کن متناظر نیز باید کنترل شوند.

واشرهای MB و MBL قطعه قفل‌کن هستند، نه فاصله‌گذار یا ابزار تنظیم لقی. زبانه داخلی در شیار بوش و یکی از زبانه‌های بیرونی در شیار مهره قرار می‌گیرد. واشر ترک‌خورده یا تغییرشکل‌یافته باید تعویض شود؛ هم‌راستایی نیز نباید با سفت یا شل‌کردن مهره خارج از محدوده مجاز ایجاد شود.

تفاوت رزوه متریک و اینچی در بوش چاکنت

در رزوه متریک، عبارتی مانند M55×2 به قطر اسمی 55 میلی‌متر و گام 2 میلی‌متر اشاره می‌کند؛ در قطرهای بزرگ ممکن است نشانه‌ای مانند Tr300×4 برای رزوه ذوزنقه‌ای متریک دیده شود. در سیستم اینچی، قطر رزوه با اینچ و گام با تعداد دندانه در هر اینچ یا TPI بیان می‌شود.

قطر اینچی شفت را نباید با رزوه اینچی یکسان دانست. سری‌های HA، HE و HS می‌توانند سوراخ اینچی و رزوه متریک داشته باشند؛ در مقابل، خانواده‌های تمام‌اینچی مانند SNW یا SNP با مهره‌های AN یا N و واشر W یا صفحه PL شناخته می‌شوند. هنگام استعلام، اعلام کد کامل بوش، قطر شفت و عبارت حک‌شده روی رزوه از خطای انتخاب جلوگیری می‌کند.

تفاوت شیب مخروطی K و K30

پسوند K در کد بلبرینگ به سوراخ مخروطی با شیب 1:12 و K30 به شیب 1:30 اشاره می‌کند. مخروط 1:30 کم‌شیب‌تر است و برای ایجاد تغییر قطر مشخص، به پیشروی محوری بیشتری نیاز دارد؛ بنابراین کد بوش، مقدار پیشروی و روش اندازه‌گیری لقی باید از جدول همان بلبرینگ انتخاب شوند. K و K30 پسوند بلبرینگ هستند و نباید با سری مهره‌های KM یا KML اشتباه گرفته شوند.

روش نصب و بازکردن بوش و مهره چاکنت

انتخاب روش Mounting و Dismounting به اندازه بلبرینگ، نوع بوش، فضای دسترسی و وجود مجاری تزریق روغن وابسته است. یک مقدار گشتاور ثابت برای همه کدها وجود ندارد و معیار نهایی باید دستورالعمل نصب همان سازنده باشد.

مراحل نصب یا Mounting

• آماده‌سازی سطوح: شفت، سوراخ بلبرینگ، سطح مخروطی، رزوه و شیار قفل‌کن باید تمیز، بدون پلیسه و عاری از خراش عمیق باشند. ابعاد شفت و سلامت قطعات پیش از مونتاژ اندازه‌گیری شود.

• تطبیق کدها: نوع بوش H ،AH ،OH یا AOH، پسوند K یا K30 بلبرینگ و کد مهره و واشر باید با کاتالوگ کنترل شوند. مشابهت قطر اسمی برای شروع نصب کافی نیست.

• نصب مکانیکی: در سایزهای کوچک، مهره با آچار چاکنت یا آچار ضربه‌ای مخصوص چرخانده می‌شود تا بلبرینگ روی مخروط پیش برود. ضربه مستقیم به بوش، مهره یا رینگ بلبرینگ مجاز نیست و نیرو باید از ابزار مناسب منتقل شود.

• نصب هیدرولیکی: برای مجموعه‌های بزرگ، مهره هیدرولیکی نیروی محوری را یکنواخت‌تر ایجاد می‌کند. در بوش‌های OH و AOH نیز می‌توان طبق طراحی سازنده از تزریق روغن برای کاهش اصطکاک سطوح تماس استفاده کرد.

• کنترل میزان نشستن: در رولبرینگ‌های بشکه‌ای معمولاً کاهش لقی شعاعی با فیلر و پیشروی محوری کنترل می‌شود؛ در سایر طرح‌ها ممکن است زاویه چرخش مهره یا روش Drive-up معیار باشد. اتکا به حس اپراتور یا گشتاور مهره به‌تنهایی کافی نیست.

• قفل‌کردن نهایی: پس از رسیدن به مقدار مجاز، مهره با واشر MB/MBL، صفحه MS یا قطعه مشخص‌شده در نقشه قفل می‌شود. زبانه واشر نباید برای هم‌راستایی، مهره را بیش از حد سفت یا شل کند.

مراحل بازکردن یا Dismounting

• مهار مجموعه: پیش از آزادکردن مهره، بار از روی تجهیز برداشته و شفت، بلبرینگ و قطعات سنگین مهار شوند؛ زیرا جداشدن ناگهانی اتصال مخروطی می‌تواند قطعه را جابه‌جا کند.

• آزادکردن قفل: زبانه واشر یا صفحه قفل‌کن باز و مهره چند دور شل می‌شود، اما تا زمان آزادشدن کنترل‌شده اتصال کاملاً برداشته نخواهد شد.

• بازکردن بوش تبدیلی: در ابعاد کوچک از ابزار مکانیکی متناسب با طرح مجموعه استفاده می‌شود. در بوش نصب‌شده روی شفت پله‌ای، مهره هیدرولیکی و حلقه تکیه‌گاهی می‌توانند نیروی جداسازی را به‌صورت کنترل‌شده وارد کنند.

• بازکردن بوش کشویی: بوش AH با مهره بیرون‌کش یا مهره هیدرولیکی از زیر رینگ داخلی خارج می‌شود. برای AOH، تزریق روغن میان سطوح تماس نیروی لازم را کاهش می‌دهد و از خراش‌افتادن سطح مخروطی جلوگیری می‌کند.

• کنترل قطعات پس از جداسازی: رزوه، شیار طولی، سطح مخروطی، مهره و قطعه قفل‌کن از نظر له‌شدگی، ترک، خوردگی و تغییر شکل بررسی شوند. قطعه آسیب‌دیده نباید صرفاً به دلیل یکسان‌بودن کد دوباره نصب شود.

سایز بوش و مهره چاکنت با یک عدد منفرد تعیین نمی‌شود. برای انتخاب باید قطر شفت، قطر سوراخ بلبرینگ، طول بوش، رزوه و شماره سری به‌صورت هم‌زمان بررسی شوند. برای مثال، در کد H 211، عدد 211 شناسه ابعادی مجموعه است و مهره و واشر متناظر آن معمولاً با شماره هم‌خانواده مانند KM 11 و MB 11 مشخص می‌شوند.

سری‌های H 200، H 300، H 2300، H 3100  و H 3200 برای گروه‌های مختلف بلبرینگ و ابعاد شفت عرضه می‌شوند. در شفت‌های اینچی نیز ممکن است کدهایی مانند HE، HA یا HS دیده شوند. در سایزهای بزرگ‌تر، مهره‌های HM و صفحات MS جایگزین مجموعه KM و MB می‌شوند. به همین دلیل، سفارش با عبارتی مانند «بوش برای شفت 50 میلی‌متر» کافی نیست و باید کد بلبرینگ، قطر شفت و مشخصات رزوه نیز اعلام شود.
