انواع یاتاقان صنعتی؛ راهنمای جامع از انتخاب مدل تا تحلیل متریال
تفاوت یاتاقان و بلبرینگ به زبان سادهجدول مقایسهای تفاوت یاتاقان و بلبرینگ:دستهبندی انواع یاتاقان بر اساس مکانیسم (لغزشی در مقابل غلتشی)بررسی تخصصی انواع یاتاقان بلبرینگآشنایی با انواع رولبرینگ برای بارهای سنگینجنس یاتاقان و کاربرد آن در شرایط مختلفراهنمای انتخاب یاتاقان مناسبخرید یاتاقان از گروه صنعتی پردادسوالات متداولبخش نظرات
در دنیای صنعت، یاتاقانها حکم «مفاصل» یک بدن تنومند را دارند. تصور کنید یک توربین نیروگاهی یا حتی چرخ خیاطی ساده بدون این قطعات کار کنند؛ فلز روی فلز ساییده میشود، حرارت به شدت بالا میرود و در کمتر از چند دقیقه، کل سیستم از کار میافتد. اما مشکل اینجاست که در بازار ایران، واژه «یاتاقان» به شدت با کلمات دیگری مثل «بلبرینگ» یا «بیرینگ» مخلوط شده است. اگر مدیر فنی، تعمیرکار یا تأمینکننده قطعات هستید، این مقاله نقشه راه شما برای شناخت دقیق انواع یاتاقان و انتخاب صحیح آنهاست.
در این مقاله از گروه صنعتی پرداد، میخواهیم نگاهی جامع و کاربردی به دنیای یاتاقانها داشته باشیم. با هم ساختار یاتاقانها، تفاوت انواع آن مثل بلبرینگ صنعتی و رولبرینگ صنعتی را بررسی میکنیم و در نهایت، راهنماییهایی برای خرید بهتر و دقیقتر ارائه خواهیم داد.
تفاوت یاتاقان و بلبرینگ به زبان ساده
در بازار قطعات صنعتی، اصطلاحاتی مثل بلبرینگ، رولبرینگ و یاتاقان خیلی وقتها بهجای هم استفاده میشوند؛ در حالی که از نظر فنی یکسان نیستند و هرکدام نقش و ساختار متفاوتی دارند. این اشتباه رایج باعث میشود بعضی مواقع قطعهای خریداری شود که دقیقاً مناسب نوع بار یا شرایط کاری دستگاه نباشد.
به زبان ساده، بلبرینگ و رولبرینگ هر دو نوعی بیرینگ (Bearing) هستند که برای کاهش اصطکاک و کمک به حرکت روان شفتها استفاده میشوند، اما تفاوت آنها در شکل اجزای داخلی است. بلبرینگها از ساچمههای کروی استفاده میکنند و معمولاً برای سرعتهای بالاتر و بارهای سبکتر تا متوسط مناسباند. در مقابل، رولبرینگها از غلتکهای استوانهای یا مخروطی بهره میبرند و به همین دلیل توان تحمل بارهای سنگینتر را دارند.
از طرف دیگر، یاتاقان در بسیاری از موارد به مجموعهای گفته میشود که بیرینگ داخل آن قرار میگیرد؛ یعنی در واقع یک هوزینگ یا نگهدارنده بیرینگ است که برای نصب آسانتر روی تجهیزات و ماشینآلات استفاده میشود. به همین دلیل در بازار گاهی به اشتباه به کل مجموعه یا حتی خود بیرینگ هم «یاتاقان» گفته میشود.
شناخت تفاوت این سه قطعه کمک میکند هنگام انتخاب و خرید، گزینهای دقیقتر و متناسب با نیاز فنی دستگاه انتخاب شود و از بروز مشکلاتی مثل استهلاک زودهنگام یا عملکرد نامناسب جلوگیری گردد.
جدول مقایسهای تفاوت یاتاقان و بلبرینگ:
قطعه | ساختار داخلی | نوع بار قابل تحمل | سرعت کاری | کاربرد رایج |
|---|---|---|---|---|
بلبرینگ (Ball Bearing) | ساچمههای کروی بین دو رینگ | بار شعاعی و مقدار کمی بار محوری | مناسب سرعتهای بالا | الکتروموتورها، فنها، پمپها، ماشینآلات سبک تا متوسط |
رولبرینگ (Roller Bearing) | غلتکهای استوانهای، مخروطی یا بشکهای | بار شعاعی و محوری سنگینتر نسبت به بلبرینگ | معمولاً سرعت کمتر از بلبرینگ | گیربکسهای صنعتی، ماشینآلات سنگین، صنایع فولاد و معدن |
یاتاقان (Housing / Bearing Unit) | محفظه یا پایهای که بیرینگ داخل آن نصب میشود | بستگی به نوع بیرینگ داخل آن دارد | بستگی به نوع بیرینگ دارد | سیستمهای انتقال قدرت، نوار نقالهها، خطوط تولید و ماشینآلات صنعتی |
در پروژههای صنعتی، انتخاب پوسته (Housing) به اندازه خودِ بلبرینگ اهمیت دارد. پوسته نه تنها تکیهگاه بار است، بلکه وظیفه محافظت از بلبرینگ در برابر آلودگی و حرارت را نیز بر عهده دارد. در ادامه، پرکاربردترین تیپهای یاتاقان را از زاویهای نو بررسی میکنیم:

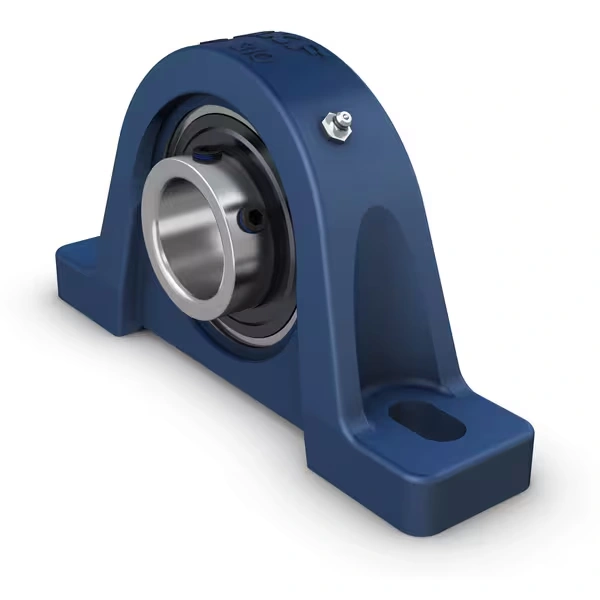

۱. یاتاقان ایستاده (Pillow Block) | سری UCP
یاتاقان UCP: این مدل که در بازار به یاتاقان ایستاده معروف است، ستون فقرات سیستمهای انتقال مواد محسوب میشود.
نکته ناگفته: پوسته چدنی UCP (معمولاً از جنس چدن خاکستری HT200) دارای یک گریسخور (Zerk) است که مستقیماً به شیار گریس بلبرینگ داخلی متصل میشود.
کاربرد استراتژیک: بهترین گزینه برای شفتهای افقی که بار عمودی (شعاعی) به آنها وارد میشود. طراحی پایه آن به گونهای است که لرزشهای ناشی از عدم بالانس شفت را به شاسی منتقل و دمپ میکند.

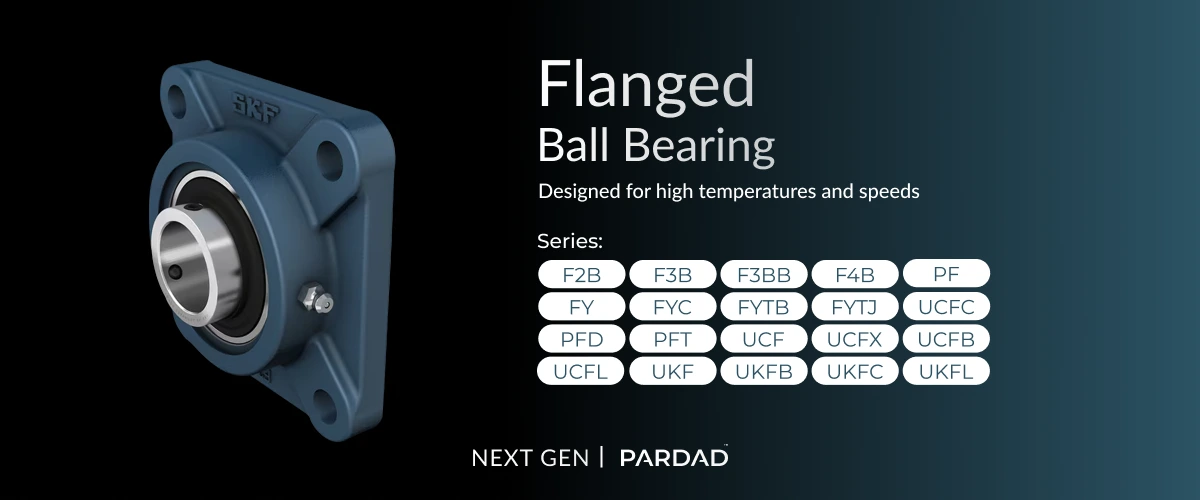

۲. یاتاقان فلنجی مربعی | سری UCF
اگر شفت شما از میان دیواره دستگاه یا ورقهای بدنه عبور میکند، UCF انتخاب نهایی است.
نکته ناگفته: برخلاف مدل ایستاده، UCF فشار را در ۴ نقطه توزیع میکند. این ویژگی باعث میشود در دستگاههایی که تکانهای عرضی دارند (مثل الکهای صنعتی یا میکسرها)، پوسته دچار ترکخوردگی نشود.
مزیت فنی: به دلیل سطح اتکای کاملِ پشتِ پوسته با بدنه دستگاه، این مدل صلبیت (Rigidity) بسیار بالایی ایجاد میکند.

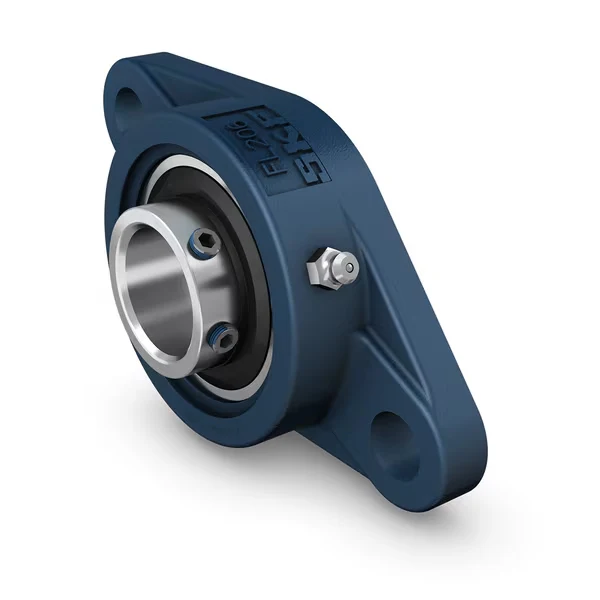

۳. یاتاقان فلنجی بیضی (چشمی) | سری UCFL
این مدل نسخه بهینهشده UCF برای فضاهای متراکم است.
نکته ناگفته: بسیاری از تکنیسینها نگران هستند که ۲ پیچ بودن این مدل باعث ضعف آن شود، اما در واقع UCFL برای بارهای شعاعی طراحی شده و به دلیل فاصله کم بین پیچها، در برابر خمشدن بدنه بسیار مقاوم است.
کاربرد خاص: ایدهآل برای نوار نقالههایی که چندین ردیف شفت در فاصله کم کنار هم قرار دارند.
۴. یاتاقان کشویی (Take-up) | سری UCT
UCT تنها یاتاقانی است که برای حرکت طراحی شده، نه فقط ثابت ماندن!
نکته ناگفته: هوزینگ این مدل دارای دو شیار موازی در طرفین است که داخل ریل قرار میگیرد. این ساختار اجازه میدهد با استفاده از یک پیچ متصل به بدنه (Spindle)، فاصله مرکز شفت را تغییر دهید.
کاربرد حیاتی: بدون یاتاقان UCT، تنظیم کشش (Tension) در نوار نقالهها و جلوگیری از بکسوات کردن تسمه غیرممکن است.

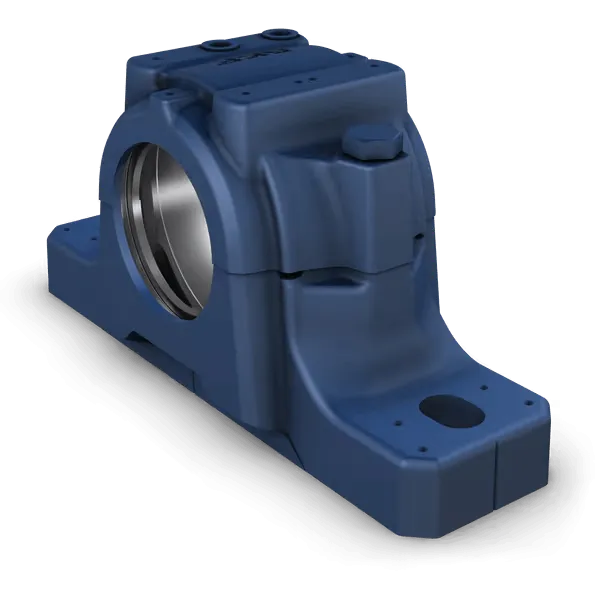

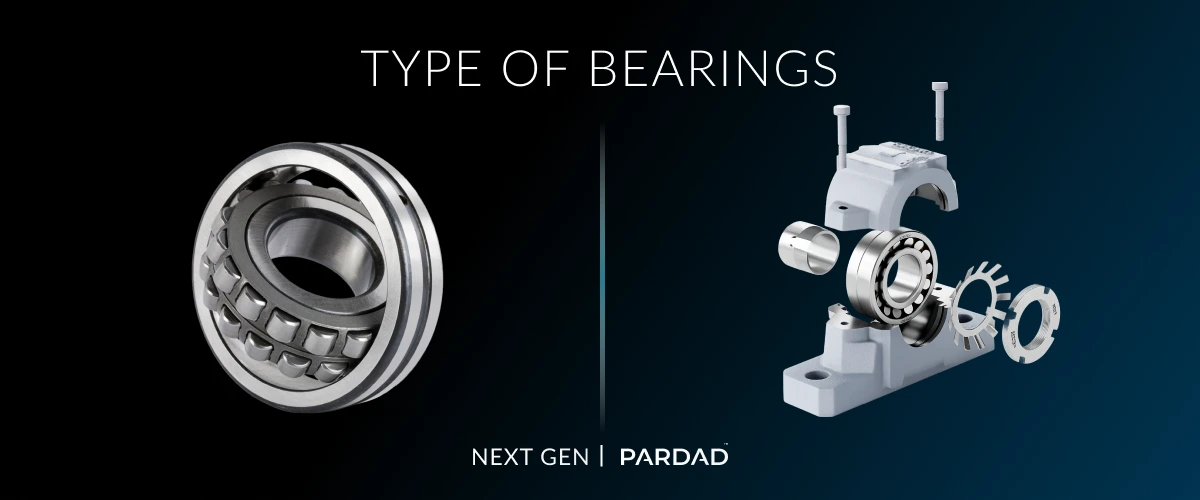

۵. هوزینگهای دوتیکه (Split Housing) | سری SN / SNL
اینجا با "غولهای صنعت" طرف هستیم. برخلاف سریهای UC، این هوزینگها دوتیکه هستند (کلاهک و پایه جدا میشوند).
نکته ناگفته: درون این هوزینگها معمولاً از رولبرینگهای بشکهای با سوراخ مخروطی (Tapered Bore) و آداپتور (واسطه/بوش Adopter) استفاده میشود.
مزیت تعمیراتی: برای تعویض بلبرینگ، نیازی به باز کردن تمام قطعات روی شفت (مثل کوپلینگ یا پولی) نیست؛ کافی است درپوش هوزینگ را بردارید.

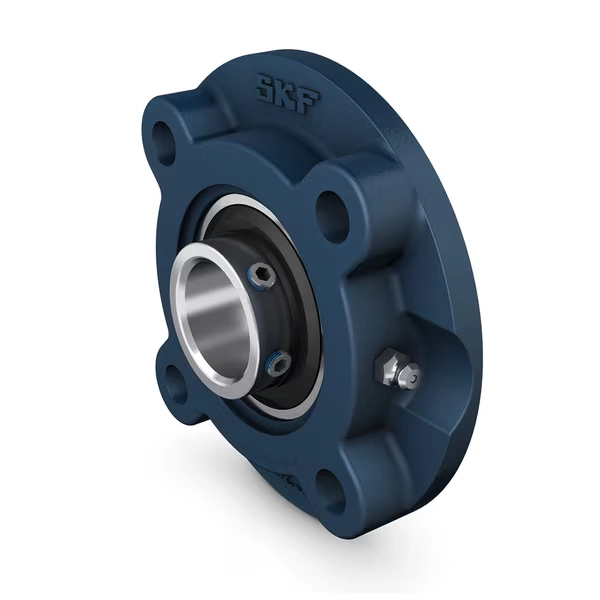

۶. یاتاقان فلنجی دایرهای | سری UCFC
طراحی دایرهای این مدل یاتاقان UCFC صرفاً برای زیبایی نیست؛ بلکه یک هدف مهندسی دارد.
نکته ناگفته: پشت این یاتاقان یک لبه برجسته به نام Piling یا Spigot وجود دارد. این لبه درون سوراخ دستگاه چفت میشود تا یاتاقان حتی قبل از سفت کردن پیچها، کاملاً سنتر (هممرکز) باشد.
کاربرد دقیق: بهترین انتخاب برای دستگاههای سانتریفیوژ و فنهای بزرگ که هممحوری در آنها حیاتی است.
۷. یاتاقان پایه کوتاه | سری UCPA
وقتی فضای زیر شفت به قدری کم است که پایه UCP در آن جا نمیشود، UCPA وارد عمل میشود.
نکته ناگفته: در این مدل، سوراخ پیچها "کور" هستند و پیچ از زیرِ شاسی به داخل یاتاقان بسته میشود. این یعنی هیچ برآمدگی در کنارههای یاتاقان وجود ندارد و کل واحد در کمترین عرض ممکن جا میگیرد.
دستهبندی انواع یاتاقان بر اساس مکانیسم (لغزشی در مقابل غلتشی)
تمام یاتاقانهای دنیا بر اساس نحوه حرکت به دو دسته اصلی تقسیم میشوند. انتخاب بین این دو، اولین دوراهی بزرگ یک مهندس طراح است
یاتاقانهای لغزشی (Plain Bearings)
در این مدل هیچ ساچمه یا رولری وجود ندارد. شفت مستقیماً داخل یک بوش میچرخد.
چرا انتخاب کنیم؟ این یاتاقانها برای بارهای بسیار سنگین که سرعت پایینی دارند معجزه میکنند. آنها شوک و ضربه را عالی جذب میکنند و صدای بسیار کمی دارند.
نقطه ضعف: اصطکاک در لحظه شروع حرکت بسیار بالاست و اگر روغنکاری قطع شود، بلافاصله میسوزند.
یاتاقانهای غلتشی (Rolling Bearings)
اینها همان بلبرینگها و رولبرینگهای معروفی هستند که ساچمه یا غلتک دارند.
چرا انتخاب کنیم؟ چون اصطکاک را تقریباً به صفر میرسانند. برای سرعتهای بالا و استارتهای مکرر بهترین گزینه هستند.

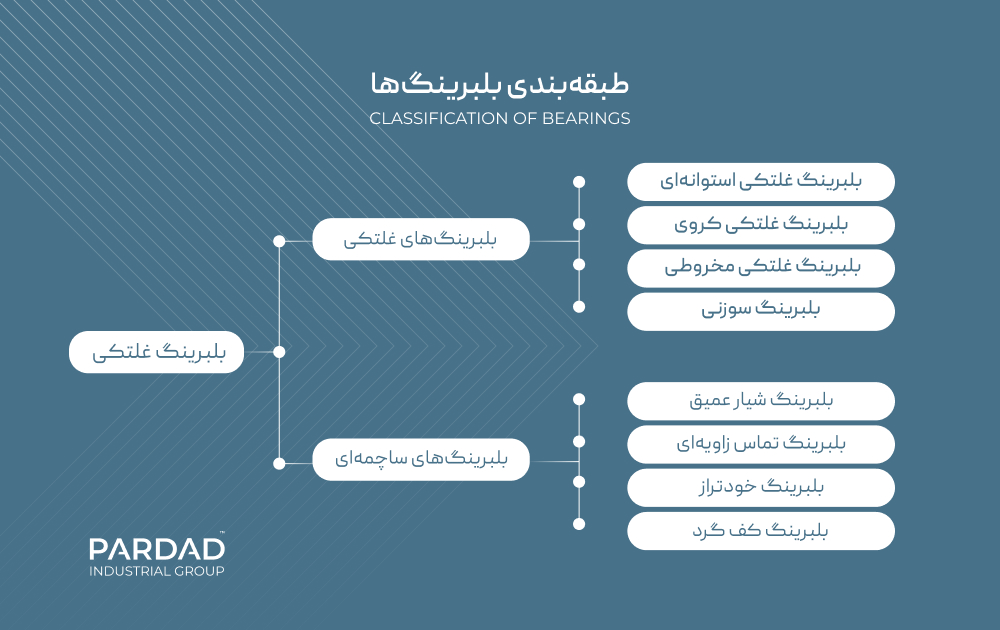

بررسی تخصصی انواع یاتاقان بلبرینگ
بلبرینگها به دلیل ساچمههای کروی، تماس نقطهای با کنس (رینگ) دارند. این یعنی کمترین اصطکاک و بیشترین سرعت. اما کدام مدل برای شماست؟
بلبرینگ شیار عمیق (Deep Groove Ball Bearing)
آچار فرانسه دنیای صنعت! این مدل (سری ۶۰۰۰) پرمصرفترین نوع در جهان است.
مزیت: هم بار شعاعی را تحمل میکند و هم کمی بار محوری. ارزان است و در همه جا پیدا میشود.
بهترین کاربرد: الکتروموتورها، لوازم خانگی و گیربکسهای سبک.
کدهای پرمصرف: 6003، 6004، 6005، سری 6203 تا 6208 و سریهای تقویتشده 6305 تا 6308، همچنین کدهای باریک 16004 و 16005.

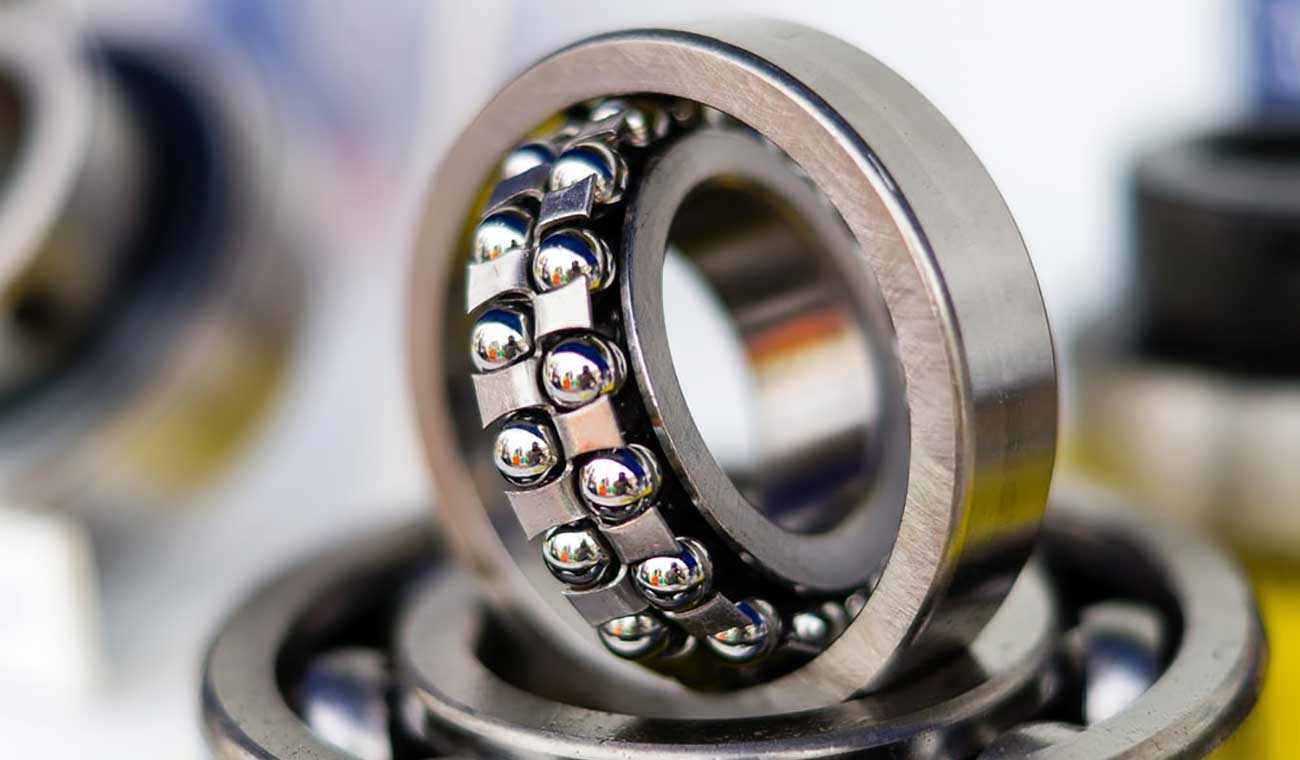

بلبرینگ خودتنظیم (Self-aligning Ball Bearing)
اگر شفت دستگاه شما کمی کج است یا در حین کار دچار انحراف (Deflection) میشود، به این مدل نیاز دارید.
ساختار: دو ردیف ساچمه دارد و رینگ خارجی آن منحنی است که اجازه میدهد کل ساختار داخل پوسته کمی جابهجا شود.
کدهای پرمصرف: 1205، 1206، 1207 و سری 2206 تا 2208.
بلبرینگ تماس زاویهای (Angular Contact Ball Bearing)
این بلبرینگ مخصوص بارهای ترکیبی سنگین است.
نکته فنی: این مدل میتواند بارهای محوری را فقط از یک جهت تحمل کند؛ بنابراین معمولاً به صورت جفتی (روبروی هم) نصب میشوند.

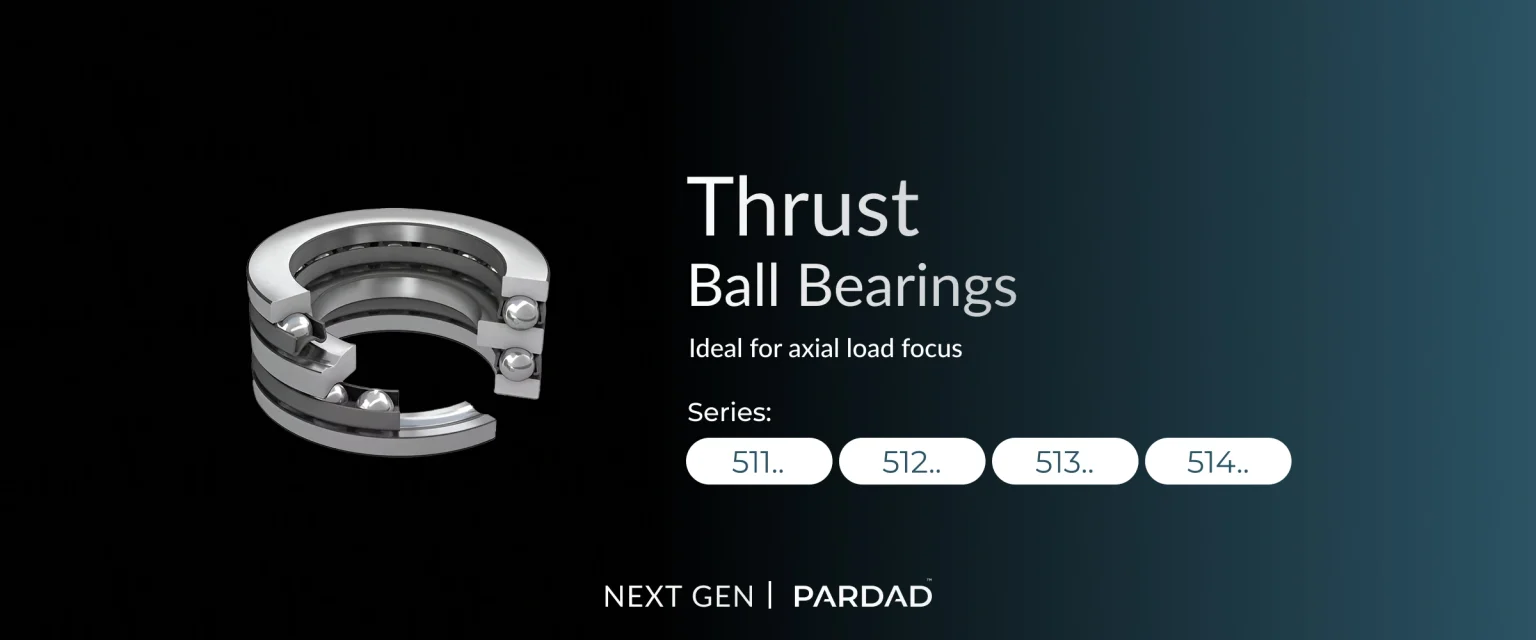

بلبرینگ کفگرد
این مدل تنها بار محوری را تحمل میکند و در میزهای گردان، جکها و پرسهای سبک مورد استفاده قرار میگیرد.
کدهای پرمصرف بلبرینگ کفگرد : 51106، 51107، 51108، همچنین 51210 و 51212 برای بارهای محوری سنگینتر.
آشنایی با انواع رولبرینگ برای بارهای سنگین
وقتی بار دستگاه از حد توان ساچمههای ظریف بلبرینگ فراتر میرود، نوبت به رولبرینگها میرسد. رولبرینگها به جای نقطه، به صورت یک «خط» با سطوح در تماس هستند.
رولبرینگ استوانهای (Cylindrical): پادشاه بارهای شعاعی. اگر فشار عمودی زیادی روی شفت است، سراغ سری NU یا N بروید.
رولبرینگ مخروطی (Tapered): قهرمان بارهای محوری و شعاعی همزمان. در چرخ خودروهای سنگین و گیربکسهای صنعتی بزرگ، این مدل حرف اول را میزند.

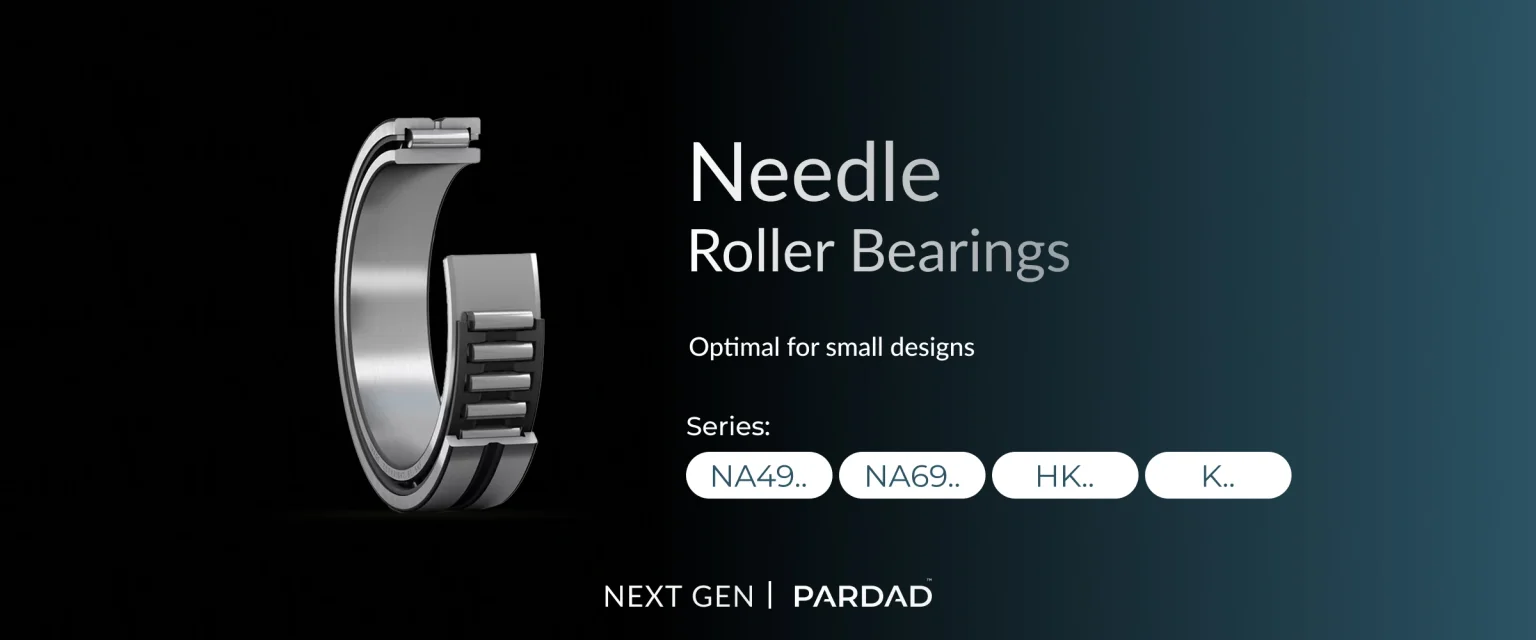

رولبرینگ سوزنی (Needle): وقتی فضا ندارید اما بار زیاد است! قطر این رولرها بسیار کم است و برای گیربکسهای فشرده عالی هستند.
رولبرینگ بشکهای (Spherical): ترکیب قدرت رولبرینگ و انعطاف بلبرینگ خودتنظیم. این مدل برای سنگشکنها و صنایع معدنی که لرزش فوقالعاده بالایی دارند ساخته شده است
جنس یاتاقان و کاربرد آن در شرایط مختلف
انتخاب متریال مناسب برای یاتاقان صنعتی (بیرینگ صنعتی)، تصمیمی حیاتی است که مستقیماً بر طول عمر و کارایی آن در محیط عملیاتی تأثیر میگذارد. درک ویژگیهای متریال کلیدی، راهگشای انتخاب بهینه است:
متریال اصلی و کاربردهای شاخص
فولاد کروم (Chrome Steel):
انتخابی رایج برای بیشتر یاتاقانهای غلتشی است. این ماده با هزینهای مناسب، مقاومت در برابر سایش و توان تحمل بار بالا را فراهم میکند. برای کاربردهای عمومی صنعتی گزینهای ایدهآل محسوب میشود، اما در برابر خوردگی و دماهای بالا مقاومت محدودی دارد.
برنز:(Bronze)
اغلب در قفسهها یا یاتاقانهای لغزشی (بوشها) به کار میرود. از مقاومت خوبی در برابر خوردگی برخوردار است (بهتر از فولاد کروم) و خواص لغزشی مناسبی دارد؛ با این حال، برای تحمل بارهای سنگین یا سرعتهای بسیار بالا مناسب نیست.فولاد ضدزنگ (Stainless Steel):
در محیطهای خورنده(محیطهای مستعد زنگزدگی) مانند صنایع غذایی، شیمیایی یا دریایی کاربرد دارد. این ماده مقاومت بسیار خوبی در برابر زنگزدگی دارد، هرچند توان تحمل بار و مقاومت سایشی آن نسبت به فولاد کروم اندکی کمتر است.
سرامیک (Ceramic):
پاسخی نوین به چالشهای شرایط سخت محسوب میشود. سرامیک در برابر حرارت بالا، خوردگی شدید و سرعتهای بسیار زیاد مقاومت فوقالعادهای دارد و به عنوان عایق الکتریکی عمل میکند. با این حال، قیمت بالا و شکنندگی بیشتر از محدودیتهای اصلی آن به شمار میروند.
مقایسه مقاومت حرارتی و خوردگی
فولاد و برنز مقاومت خوبی در برابر دماهای بالا دارند، اما فولاد در برابر خورندگی آسیبپذیرتر است.
استیل ضدزنگ مقاومترین جنس در برابر خوردگی است، ولی نسبت به سایر مواد تحمل دمای کمتری دارد.
سرامیکها بهترین عملکرد را در برابر حرارت دارند و هیچگونه خورندگی را تجربه نمیکنند، ولی شکنندهاند.
ماده | مقاومت حرارتی | مقاومت خورندگی |
فولاد | متوسط | پایین |
برنز | متوسط | خوب |
استیل ضدزنگ | متوسط | عالی |
سرامیک | عالی | عالی |
راهنمای انتخاب یاتاقان مناسب
انتخاب هوشمندانه یاتاقان برای تجهیزات شما، تضمینکننده کارایی و طول عمر آن است. برای این منظور، ابتدا نوع و جهت نیرو (بار) وارد بر یاتاقان را مشخص کنید؛ آیا بار عمدتاً شعاعی، محوری یا ترکیبی است؟ سپس، حداکثر سرعت دوران و محدوده دمای کاری را در نظر بگیرید، زیرا این دو عامل بر نوع یاتاقان (مثلاً بلبرینگ برای سرعت بالا) و نیاز به روانکار یا متریال خاص تأثیر میگذارند.
شرایط محیطی مانند رطوبت، گرد و غبار یا وجود مواد خورنده، نقش کلیدی در انتخاب جنس یاتاقان (فولاد کروم، استیل ضدزنگ، سرامیک و غیره) و نوع آببندی آن دارد. در نهایت، اگرچه عوامل فنی اولویت دارند، توجه به برند معتبر و سابقه کیفیت آن نیز میتواند در تصمیمگیری مؤثر باشد. با در نظر گرفتن دقیق این فاکتورهای کلیدی، میتوانید یاتاقانی را انتخاب کنید که بهترین عملکرد و بیشترین پایداری را برای کاربرد مورد نظرتان فراهم آورد.
خرید یاتاقان از گروه صنعتی پرداد
در این مقاله، گروه صنعتی پرداد با ارائهی نگاهی جامع و تخصصی به دنیای یاتاقانها، جایگاه خود را بهعنوان مرجعی معتبر در صنعت بیرینگ تثبیت میکند. با بهرهگیری از دانش فنی روز، این مجموعه نهتنها انواع یاتاقانهای صنعتی را معرفی کرده، بلکه با تحلیل دقیق ویژگیها، کاربردها و نکات کلیدی انتخاب، راهنمایی ارزشمند برای مهندسان و صنعتگران فراهم آورده است.
تعهد گروه صنعتی پرداد به کیفیت، تنوع محصولات و پشتیبانی فنی، نشان از رویکردی حرفهای و مشتریمحور دارد که در مسیر ارتقاء بهرهوری و کاهش هزینههای نگهداری تجهیزات صنعتی، نقش بسزایی ایفا میکند.
سوالات متداول
چه زمانی باید یک یاتاقان صنعتی را تعویض کرد؟
یاتاقان باید در صورت مشاهده علائمی مانند افزایش غیرعادی دما، صدای غیرطبیعی (غرش، جیرجیر)، لرزش بیش از حد، کاهش کارایی، یا نشت روانکار تعویض شود. همچنین، توصیه میشود طبق برنامه نگهداری پیشگیرانه، پس از عمر مفید پیشبینی شده، تعویض گردند.
طول عمر مفید یک یاتاقان صنعتی چقدر است؟
طول عمر مفید یاتاقان بسته به نوع آن (بلبرینگ، رولبرینگ، لغزشی)، کیفیت ساخت، شرایط بارگذاری، سرعت دوران، دما، و رعایت صحیح روانکاری و نگهداری میتواند از چند هزار ساعت تا دهها هزار ساعت متغیر باشد.
چگونه میتوان از خرید یاتاقان تقلبی جلوگیری کرد؟
برای جلوگیری از خرید یاتاقان تقلبی، همیشه از تامینکنندگان معتبر و نمایندگیهای رسمی برندهای شناختهشده خرید کنید. به بستهبندی، لوگو، کد محصول، و کیفیت ظاهری یاتاقان دقت کنید و در صورت شک، از اصالت کالا استعلام بگیرید.
