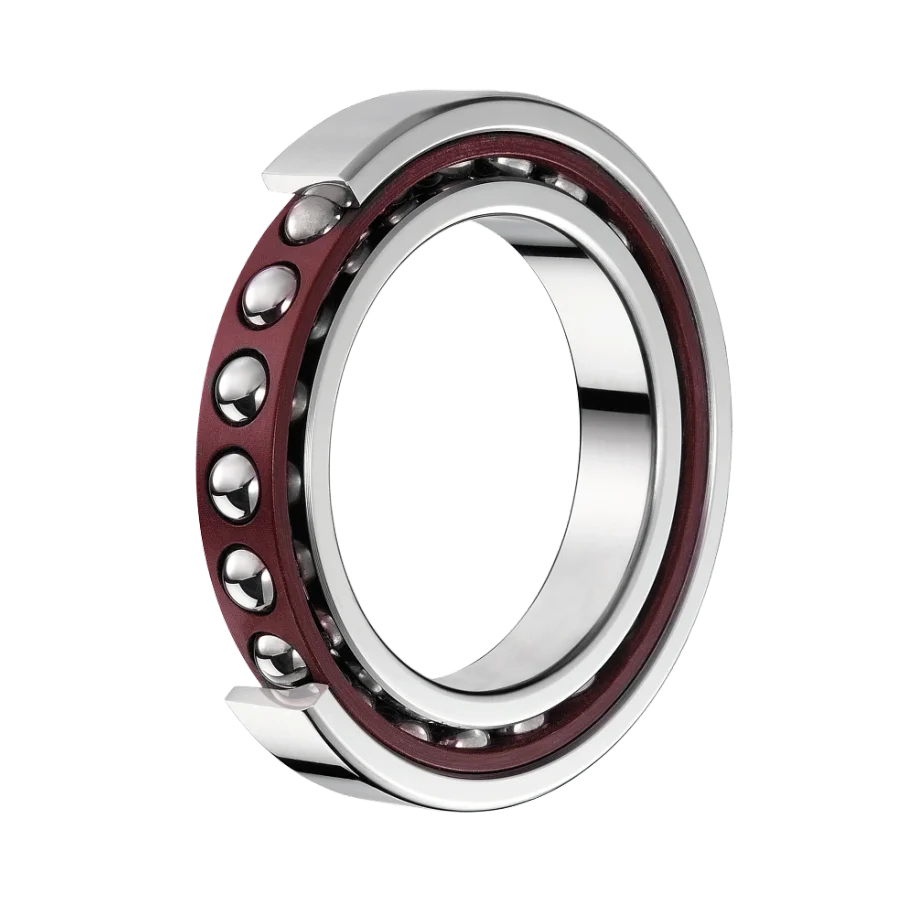

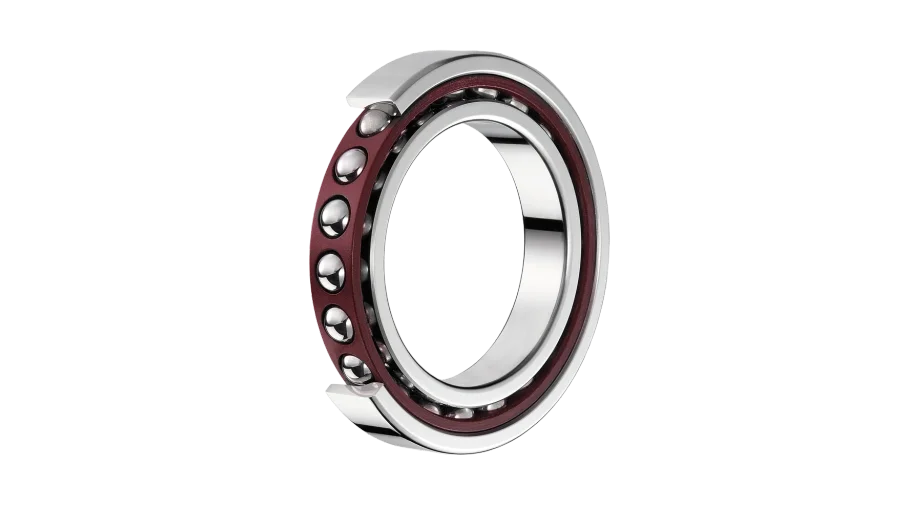

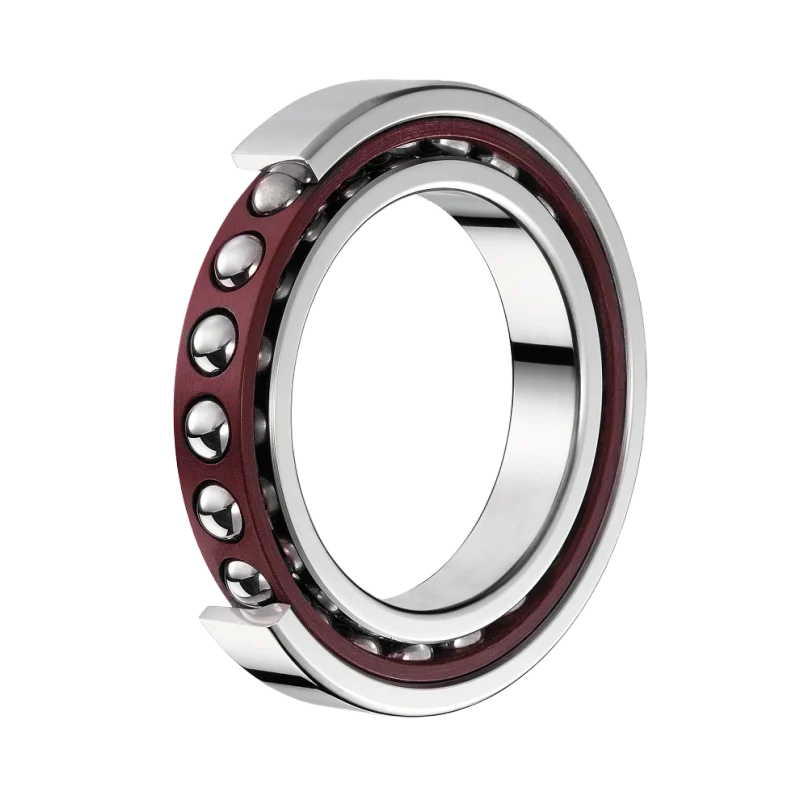

بلبرینگ تماس زاویهای
angular contact ball bearingخرید بلبرینگ تماس زاویه ای از پرداد
تأمین بلبرینگ تماس زاویهای در پرداد، صرفاً عرضه یک قطعه نیست؛ پاسخدادن به یک نیاز دقیق مهندسی در تجهیزات دوار است. در کاربردهایی مانند گیربکسها، پمپهای دور بالا، اسپیندلها و مجموعههای حساس صنعتی، انتخاب نادرست بلبرینگ میتواند مستقیماً بر دمای کاری، میزان لقی، پایداری عملکرد و عمر تجهیز اثر بگذارد. از همین رو، ما پیش از ارائه پیشنهاد، مشخصات فنی کاربرد را بررسی میکنیم تا انتخاب نهایی فقط بر مبنای کد ظاهری انجام نشود.
گروه صنعتی پرداد با تکیه بر تجربه تأمین در حوزه قطعات صنعتی، بلبرینگهای تماس زاویهای را از برندهای معتبر SKF، FAG، Timken، Koyo و KG با تمرکز بر موجودی مناسب، تأمین مستقیم و تحویل سریعتر ارائه میکند. مزیت پرداد فقط در دسترسی به برندهای شناختهشده خلاصه نمیشود؛ ما تلاش میکنیم با ترکیب موجودی، اصالتسنجی و بررسی دقیق نیاز فنی، فرایند خرید را برای واحدهای فنی و بازرگانی شفافتر و کمریسکتر کنیم.
بررسی بلبرینگ تماس زاویهای
در خطوط تولیدی که با دورهای بالا (High-Speed) و بارهای ترکیبی سر و کار دارند، بسیاری از تیمهای نگهداری و تعمیرات با یک چالش تکراری مواجهاند: چرا بلبرینگهای معمولی (شیار عمیق) در اسپیندلهای CNC یا پمپهای سانتریفیوژ دوام نمیآورند؟ پاسخ ساده است؛ آنها برای چنین شرایطی «طراحی» نشدهاند. مهندسان در صنایع ماشینافزار و تجهیزات دوار دقیق، به جای بلبرینگهای استاندارد، به سراغ Angular Contact Ball Bearings (ACBB) میروند؛ قطعهای که تنها یک تفاوت هندسی کوچک با نمونههای معمولی دارد، اما همین تفاوت، کل بازیِ دینامیکی دستگاه را تغییر میدهد.
بلبرینگ تماس زاویهای، به دلیل طراحی نامتقارنِ رینگهای داخلی و خارجی، برای تحمل همزمان «بارهای شعاعی» (Radial) و «بارهای محوری» (Axial) مهندسی شده است. بر خلاف بلبرینگهای معمولی، در اینجا ساچمهها روی یک مسیرِ کج (زاویه تماس یا Contact Angle) قرار میگیرند. این زاویه (α\alphaα) همان نقطه کلیدی است که اجازه میدهد نیروهای محوری مستقیماً از یک رینگ به رینگ دیگر منتقل شوند، بدون اینکه به قفسه یا رینگها تنش جانبی مخرب وارد شود.
وقتی یک اسپیندل تحت بار لحظهای (Shock Load) قرار میگیرد، یا وقتی یک محور در حال چرخش با سرعت ۳۰۰۰ دور بر دقیقه است، بلبرینگ معمولی دچار پدیدهای به نام «بازیِ داخلی» یا لقی (Clearance) میشود. این لقی یعنی: کاهش دقت ابعادی قطعهکار، لرزشهای هارمونیک و در نهایت، شکستن قفسه یا پوسته شدن رینگها. استفاده از بلبرینگ تماس زاویهای، این لقی را به حداقل میرساند؛ چرا که هندسه آن طوری است که تحت بار، «صلبتر» (Rigid) عمل میکند.
angular contact ball bearing
انواع مدل های تماس زاویهای

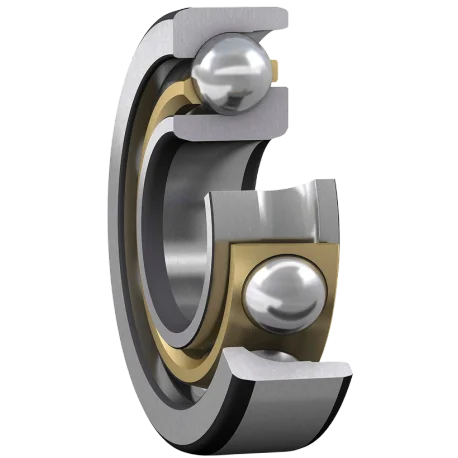

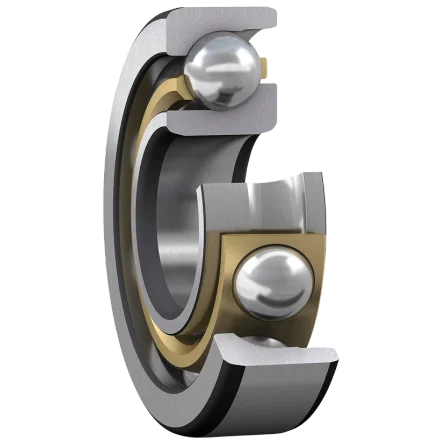

بلبرینگ تماس زاویهای تکردیفه
بلبرینگ تماس زاویهای تکردیفه رایجترین نوع در این خانواده است و بهگونهای طراحی میشود که بتواند بار شعاعی و بار محوری را بهصورت همزمان تحمل کند، اما بار محوری را فقط در یک جهت میپذیرد. دلیل این رفتار، زاویهدار بودن خط تماس بین ساچمه و مسیر غلتش رینگهاست؛ یعنی بار در این بلبرینگ به شکلی منتقل میشود که برای تحمل نیروی محوری یکطرفه بسیار مناسب است، اما برای مهار نیروی محوری از جهت مخالف بهتنهایی کافی نیست. به همین خاطر، در بسیاری از کاربردهای صنعتی این بلبرینگ را بهصورت تکی استفاده نمیکنند، بلکه آن را در کنار یک بلبرینگ دیگر و با آرایش مشخص نصب میکنند تا مجموعه بتواند شفت را در هر دو جهت محوری کنترل کند. این مدل در تجهیزاتی مثل پمپها، الکتروموتورها، گیربکسها، اسپیندلها و ماشینآلاتی که هم سرعت و هم دقت عملکرد اهمیت دارد، بسیار پرکاربرد است، چون هم نسبت به بلبرینگهای عمومی رفتار دقیقتری در برابر بار ترکیبی دارد و هم در دورهای بالا عملکرد قابلاتکاتری ارائه میدهد.

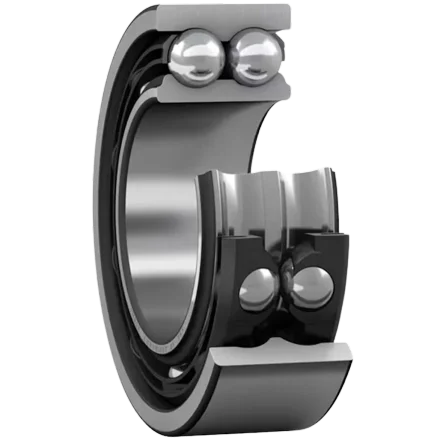

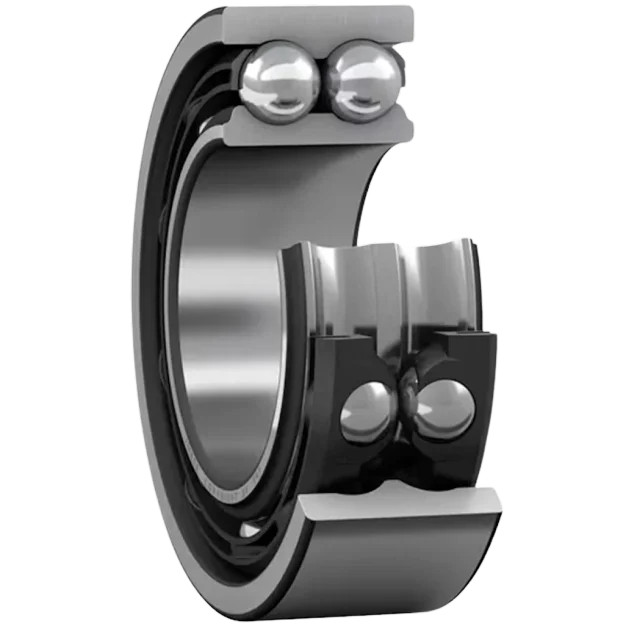

بلبرینگ تماس زاویهای دوردیفه
بلبرینگ تماس زاویهای دوردیفه از نظر عملکرد شبیه دو بلبرینگ تکردیفه است که بهصورت یکپارچه در کنار هم قرار گرفتهاند و به همین دلیل میتواند علاوه بر بار شعاعی، بار محوری را نیز از هر دو جهت تحمل کند. این ویژگی باعث میشود در کاربردهایی که شفت تحت بار محوری دوطرفه قرار دارد، دیگر نیازی به استفاده از دو بلبرینگ جداگانه و تنظیم مستقل آنها نباشد. در واقع، مدل دوردیفه راهحلی فشردهتر و سادهتر برای مجموعههایی است که فضای نصب محدود دارند اما همچنان به ظرفیت مناسب در برابر بارهای ترکیبی نیاز دارند. این نوع بلبرینگ معمولاً در پمپهای صنعتی، گیربکسها، تجهیزات انتقال قدرت، ماشینآلات عمومی و بعضی مجموعههای دوار استفاده میشود، چون میتواند در یک ساختار نسبتاً جمعوجور، هم پایداری محوری مناسبی ایجاد کند و هم فرآیند مونتاژ را نسبت به چیدمان دو بلبرینگ مجزا سادهتر کند. با این حال، اگر طراح به کنترل دقیقتر روی پیشبار، لقی یا آرایش نصب نیاز داشته باشد، ممکن است هنوز استفاده از دو بلبرینگ تکردیفه جفتشده گزینه دقیقتری باشد.

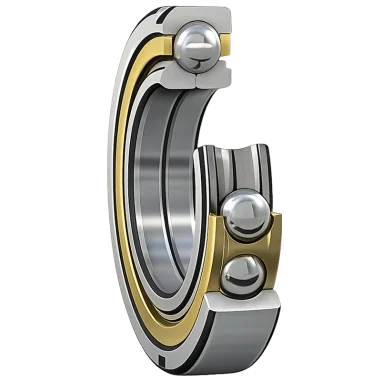

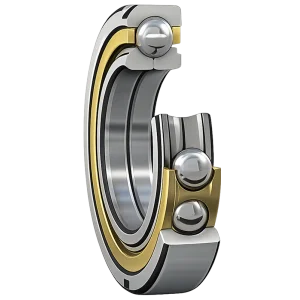

بلبرینگ تماس زاویهای چهارنقطهای
بلبرینگ تماس زاویهای چهارنقطهای نوع خاصی از این خانواده است که برای تحمل بار محوری از هر دو جهت طراحی شده و در عین حال فضای محوری کمتری نسبت به برخی آرایشهای دوتایی اشغال میکند. در این مدل، هندسه شیار رینگها بهگونهای طراحی شده که ساچمهها در شرایط بارگذاری بتوانند در چهار نقطه تماس مؤثر با مسیر غلتش قرار بگیرند و همین ویژگی، مبنای نامگذاری آن است. مزیت اصلی این نوع بلبرینگ آن است که بدون نیاز به استفاده از دو بلبرینگ مجزا، میتواند بارهای محوری دوطرفه را مدیریت کند و به همین دلیل در تجهیزاتی که محدودیت فضا وجود دارد، انتخاب مهمی به شمار میآید. البته این مدل معمولاً برای بارهای شعاعی سنگین انتخاب اول نیست و بیشتر در کاربردهایی استفاده میشود که سهم بار محوری بالاتر است یا طراح میخواهد با اشغال فضای کمتر، کنترل مناسبی روی نیروهای محوری داشته باشد. به همین دلیل، بلبرینگ چهارنقطهای را بیشتر در گیربکسها، توربینها، تجهیزات انتقال قدرت و برخی مجموعههای خاص صنعتی میبینیم که در آنها ترکیب فضا، جهت بارگذاری و الزامات عملکردی اهمیت زیادی دارد.
بررسی بهترین برند بلبرینگ تماس زاویه ای
SKF؛ انتخاب مطمئن برای تجهیزات بحرانی
SKF معمولاً در رده برندهای پرمیوم قرار میگیرد و برای تجهیزاتی مناسب است که خرابی بلبرینگ در آنها به توقف خط، آسیب ثانویه به شفت و هوزینگ، یا هزینه تعمیرات سنگین منجر میشود. مزیت اصلی SKF فقط نام برند نیست؛ کنترل کیفیت، دقت هندسی مسیر غلتش، کیفیت متریال و پایداری عملکرد آن در بار، سرعت و دمای کاری مختلف است که آن را به انتخابی قابل اتکا برای الکتروموتورهای حساس، پمپها، گیربکسها، فنهای صنعتی، صنایع فولاد و خطوط تولید پیوسته تبدیل میکند.
اما SKF زمانی انتخاب اقتصادی نیست که تجهیز موردنظر غیرحساس، کمبار و قابلتعویض باشد. برای مثال، استفاده از SKF در یک رولر ساده، فن کمکار یا دستگاهی که خرابی آن توقف جدی ایجاد نمیکند، ممکن است هزینه اولیه را بدون بازگشت واقعی افزایش دهد. مسئله مهمتر در ایران، اصالت کالا است. SKF یکی از برندهایی است که نمونههای تقلبی، بازسازیشده یا بستهبندیشده با ظاهر مشابه آن در بازار زیاد دیده میشود. بنابراین در خرید SKF، اعتبار زنجیره تأمین و قابلیت رهگیری کالا از خود قیمت مهمتر است.
FAG؛ دقت آلمانی برای بارهای سنگین و شرایط سخت
FAG، از برندهای گروه Schaeffler، در کاربردهایی میدرخشد که بلبرینگ باید همزمان بار بالا، ارتعاش، دمای کاری و ساعات کار مداوم را تحمل کند. این برند معمولاً برای گیربکسهای صنعتی، ماشینآلات سنگین، تجهیزات معدنی، خطوط فولاد، ماشینآلات CNC و کاربردهایی که عمر خستگی بلبرینگ اهمیت بالایی دارد، انتخابی مهندسیشده محسوب میشود. تفاوت FAG در بسیاری از پروژهها نه در لحظه نصب، بلکه پس از ماهها کارکرد مداوم و تحت بار مشخص میشود؛ جایی که کیفیت متالورژی، سختیکاری و دقت اجزای داخلی، ریسک پوستهپوسته شدن مسیر غلتش یا افزایش لقی را کاهش میدهد.
با این حال، FAG راهحل همه پروژهها نیست. اگر دستگاه از نظر شفت، هوزینگ، هممحوری یا سیستم روانکاری وضعیت مناسبی نداشته باشد، خرید بلبرینگ پرمیوم نتیجه مطلوب نمیدهد. بلبرینگ FAG نمیتواند خطای مونتاژ، گریس نامناسب یا لرزش ناشی از نامیزانی را جبران کند. در بازار ایران نیز علاوه بر قیمت بالا و نوسان ارزی، نمونههای هایکپی و کالاهایی با اصالت نامشخص چالش مهمی هستند. برای همین، FAG باید در تجهیزاتی استفاده شود که هزینه توقف و هزینه خرابی آنها واقعاً خرید محصول اصلی را توجیه میکند.
Koyo؛ تعادل ژاپنی میان دوام، پایداری و دقت
Koyo، زیرمجموعه JTEKT ژاپن، معمولاً انتخابی متعادلتر میان برندهای پرمیوم است؛ یعنی محصولی که کیفیت مهندسی بالا و پایداری قابلاعتماد ارائه میدهد، اما در بسیاری از کاربردها نسبت به برندهای اروپایی هزینه منطقیتری دارد. کویو بهویژه در صنایع خودرویی، الکتروموتورها، پمپها، گیربکسها، ماشینآلات عمومی و کاربردهایی با بار شعاعی و دور کاری پیوسته، عملکرد بسیار خوبی دارد. ویژگی مهم آن، ثبات کیفیت در تولید و رفتار قابل پیشبینی در کارکرد بلندمدت است؛ نکتهای که برای واحد نگهداری و تعمیرات اهمیت زیادی دارد.
Koyo انتخاب مناسبی برای پروژههایی نیست که تنها معیارشان پایینترین قیمت خرید باشد. همچنین اگر کاربرد کاملاً عمومی، کمسرعت و غیرحساس است، پرداخت هزینه بالاتر برای Koyo ممکن است ضرورت فنی نداشته باشد. در ایران، چالش اصلی این برند علاوه بر احتمال وجود کالای غیراصل، محدود بودن موجودی برخی کدها و سریهای خاص است. بنابراین اگر یک خط تولید به مدل خاصی از Koyo وابسته است، بهتر است تأمین آن به خرید موردی بازار آزاد محدود نشود و موجودی استراتژیک برای تعمیرات نگهداری شود.
KG؛ گزینه اقتصادی برای کاربردهای عمومی و قابلدسترسی
KG در بازار ایران بیشتر بهعنوان یک گزینه اقتصادی و کاربردی شناخته میشود. این برند برای تجهیزاتی مانند نوار نقالههای سبک تا متوسط، فنهای عمومی، ماشینآلات کارگاهی، الکتروموتورهای معمولی و بخشهایی از خط تولید که خرابی آنها به توقف بحرانی منجر نمیشود، میتواند انتخاب منطقی باشد. نقطه قوت KG، دسترسی مناسبتر و هزینه اولیه پایینتر نسبت به برندهایی مانند SKF، FAG و Koyo است. در پروژههایی که تعداد بلبرینگ زیاد است یا هزینه تعویض قطعه پایین است، این مزیت اقتصادی میتواند مهم باشد.
اما KG نباید صرفاً بهخاطر قیمت پایین در هر موقعیتی جایگزین برندهای رده بالاتر شود. در شرایطی مانند بار ضربهای، سرعت بالا، دمای کاری زیاد، آلودگی شدید یا کارکرد شبانهروزی، فاصله کیفیت و طول عمر آن با برندهای پرمیوم معمولاً آشکارتر میشود. بهویژه اگر بلبرینگ در یک نقطه گلوگاهی نصب شده باشد، صرفهجویی در قیمت خرید ممکن است با توقف خط و تعمیرات چندبرابری جبران شود. در بازار ایران نیز باید به ثبات کیفیت سریهای مختلف و اصالت کالا توجه کرد؛ چون نام یک برند بهتنهایی تضمینکننده کیفیت یکسان در همه محمولهها نیست.
بلبرینگهای چینی؛ انتخاب باید بر اساس سطح ریسک باشد، نه فقط کشور سازنده
بلبرینگ چینی یک دسته یکپارچه نیست. در چین هم تولیدکنندههای صنعتی با کنترل کیفیت قابلقبول وجود دارند و هم محصولاتی که فقط برای رقابت قیمتی تولید میشوند. بنابراین «چینی بودن» بهتنهایی نه مزیت است و نه ایراد؛ مسئله اصلی، برند مشخص، کارخانه تولیدکننده، گرید محصول، کنترل کیفیت و شرایط کاربرد است. بلبرینگهای چینی معمولاً برای تجهیزات جانبی، ماشینآلات سبک، پروژههای کوتاهمدت، کاربردهای کمسرعت و نقاطی که تعویض قطعه ساده است، گزینهای اقتصادی محسوب میشوند.
ریسک زمانی شروع میشود که یک بلبرینگ اقتصادی در تجهیز بحرانی نصب شود؛ مثلاً در گیربکس اصلی، موتور حساس، پمپ فرآیندی یا رولر خطی که خرابی آن کل تولید را متوقف میکند. در این موقعیتها، نوسان در کیفیت متریال، دقت ابعادی، لقی داخلی و کیفیت گریس اولیه میتواند عمر واقعی قطعه را غیرقابلپیشبینی کند. در بازار ایران، تنوع زیاد بستهبندیها و نامهای تجاری باعث میشود خرید بلبرینگ چینی بدون شناخت تأمینکننده، بیشتر شبیه پذیرش ریسک باشد تا یک تصمیم مهندسی.
برندهای هندی؛ نقطه میانی میان بودجه و دوام
برندهای هندی معمولاً در جایگاهی میان برندهای پرمیوم اروپایی و ژاپنی و برندهای اقتصادی چینی قرار میگیرند. این محصولات برای صنایعی مناسباند که به عمر کاری و تحمل بار قابلقبول نیاز دارند، اما بودجه خریدشان اجازه استفاده گسترده از SKF، FAG یا Koyo را نمیدهد. در بسیاری از کاربردهای صنعتی متوسط، از جمله الکتروموتورها، پمپها، گیربکسهای عمومی، تجهیزات کشاورزی و ماشینآلات کارگاهی، یک برند هندی معتبر میتواند نسبت قیمت به عملکرد مناسبی ایجاد کند.
با این حال، در انتخاب برند هندی باید از قضاوت کلی پرهیز کرد؛ سطح کیفیت میان تولیدکنندگان و حتی سریهای محصول میتواند متفاوت باشد. این گروه معمولاً برای کاربردهای فوقدقیق، دور بسیار بالا، بارهای شوکی شدید یا ماشینآلاتی که توقف آنها هزینه سنگینی دارد، انتخاب اول نیستند. در بازار ایران، تأمین نامنظم برخی برندها و ابهام در منشأ واقعی کالا میتواند برنامهریزی تعمیرات را دشوار کند. به همین دلیل، اگر قرار است یک برند هندی در خط تولید استفاده شود، بهتر است پیش از خرید انبوه، در شرایط واقعی کار تست و پایش شود.
SKF و FAG برای نقاط بحرانی و شرایطی هستند که هزینه توقف خط از قیمت بلبرینگ مهمتر است. Koyo گزینهای بسیار قابلاعتماد برای کارکرد پیوسته و نیاز به تعادل میان کیفیت و هزینه محسوب میشود. برندهای هندی معتبر، انتخاب میانرده برای پروژههایی هستند که دوام مناسب با بودجه کنترلشده میخواهند. KG و برندهای چینی نیز زمانی ارزشمندند که کاربرد غیرحساس باشد و هزینه تعویض یا توقف، ریسک بالایی ایجاد نکند.
مدلهای پرفروش بلبرینگ تماس زاویهای در بازار صنعتی
ما در گروه صنعتی پرداد، طی سالها تجربه در فروش و تأمین قطعات انتقال قدرت و تجهیزات صنعتی، بارها دیدهایم که انتخاب بلبرینگ تماس زاویهای صرفاً با تطبیق قطر شفت انجام نمیشود. نوع بار محوری، سرعت دوران، محدودیت فضای نصب، آرایش بلبرینگها و البته اصالت برند، همگی در انتخاب کد درست اثر دارند. به همین دلیل، در تأمین این محصول تلاش کردهایم مدلهای پرتقاضای بازار را از برندهای معتبر و شناختهشدهای مانند FAG، SKF، Koyo، NSK و برندهای اقتصادی قابلارزیابی ارائه کنیم.
در میان بلبرینگهای تماس زاویهای، بیشترین تقاضا معمولاً مربوط به سریهای تکردیفه 7000، 7200 و 7300 و سریهای دوردیفه 3200 و 5200 است. این کدها در پمپها، الکتروموتورها، گیربکسها، فنها، ماشینآلات تولیدی و مجموعههای دوار صنعتی کاربرد گستردهای دارند.
سریهای پرفروش تماس زاویهای تکردیفه
بلبرینگهای تکردیفه، بار شعاعی و بار محوری را بهطور همزمان تحمل میکنند، اما ظرفیت بار محوری آنها در یک جهت است؛ بنابراین در بسیاری از ماشینآلات بهصورت جفت نصب میشوند.
7000 / 7001 / 7002 / 7003 / 7004
از سریهای باریک و مناسب فضاهای نصب محدود هستند. مدلهایی مانند 7001، 7002 و 7003 برای شفتهای کوچک، تجهیزات دوربالا، پمپهای سبک، الکتروموتورها و دستگاههای دقیق تقاضای بالایی دارند.
7200 / 7201 / 7202 / 7203 / 7204 / 7205
سری 7200 یکی از شناختهشدهترین و پرکاربردترین خانوادههای تماس زاویهای است؛ چون بین ابعاد، سرعت و ظرفیت بار تعادل مناسبی ایجاد میکند. کدهایی مانند 7201، 7202، 7203، 7204 و 7205 در پمپهای صنعتی، گیربکسها، ماشینآلات بستهبندی، تجهیزات انتقال قدرت و الکتروموتورها بسیار دیده میشوند.
7300 / 7301 / 7302 / 7303 / 7304 / 7305
این سری برای شرایطی مناسبتر است که نسبت به سریهای 7000 و 7200 به ظرفیت بار بالاتر و ساختار مقاومتر نیاز داریم. مدلهای 7302، 7303، 7304 و 7305 معمولاً در پمپهای بزرگتر، گیربکسهای صنعتی، تجهیزات با بار ترکیبی بیشتر و مجموعههایی با نیروی محوری محسوس استفاده میشوند.
سریهای پرفروش تماس زاویهای دوردیفه
بلبرینگهای دوردیفه از نظر عملکرد، مشابه دو بلبرینگ تکردیفه با آرایش پشتبهپشت هستند؛ با این تفاوت که در یک مجموعه یکپارچه عرضه میشوند. این مدلها بار محوری را از هر دو جهت تحمل میکنند و برای تجهیزاتی که فضای محوری محدودی دارند، گزینه بسیار کاربردی هستند.
3200 / 3201 / 3202 / 3203 / 3204 / 3205
سری 3200 از مدلهای رایج دوردیفه در بازار است. کدهایی مانند 3201، 3202، 3203 و 3204 در پمپها، فنها، گیربکسها، ماشینآلات عمومی و تجهیزات صنعتی با بار ترکیبی کاربرد دارند.
5200 / 5201 / 5202 / 5203 / 5204 / 5205
سری 5200 نیز از خانوادههای پرمصرف دوردیفه محسوب میشود و در بسیاری از کاربردها بهدلیل ساختار فشرده و قابلیت تحمل بار محوری دوطرفه انتخاب میشود. مدلهایی مانند 5201، 5202، 5203 و 5204 برای مجموعههایی مناسباند که علاوه بر بار شعاعی، باید حرکت محوری شفت را نیز از هر دو سمت کنترل کنند.
مدلهای چهارنقطهای برای کاربردهای خاص
در کاربردهای تخصصیتر، بلبرینگهای تماس زاویهای چهارنقطهای با کدهایی مانند سریهای QJ2xx و QJ3xx نیز استفاده میشوند. این مدلها برای تحمل بار محوری از دو جهت طراحی شدهاند و زمانی اهمیت پیدا میکنند که فضای محوری محدود باشد یا طراح بخواهد بهجای استفاده از یک جفت بلبرینگ تکردیفه، از یک راهکار فشردهتر استفاده کند. این سریها معمولاً در گیربکسها، تجهیزات انتقال قدرت، توربینها و مجموعههای دوار خاص دیده میشوند.
نکته مهم: کد پایهای مانند 7204 یا 3205 فقط نوع و ابعاد اصلی بلبرینگ را مشخص میکند. پسوندهایی مانند زاویه تماس، نوع قفسه، لقی داخلی، آببندی، کلاس دقت و امکان جفتشدن میتوانند مشخصات مدل را تغییر دهند. بنابراین برای خرید جایگزین، باید کد کامل حکشده روی بلبرینگ یا بستهبندی بررسی شود.
ویژگی بلبرینگ تماس زاویه ای
تحمل بار شعاعی و محوری بهصورت همزمان
بلبرینگ تماس زاویهای برای تجهیزاتی مناسب است که شفت آنها علاوه بر بار شعاعی، نیروی محوری هم تحمل میکند؛ مثل پمپها و گیربکسها.
زاویه تماس برای مدیریت بهتر بار محوری
طراحی زاویهدار مسیر حرکت ساچمهها باعث میشود بلبرینگ بتواند بار محوری را مؤثرتر کنترل کند. هرچه زاویه تماس بیشتر باشد، ظرفیت تحمل بار محوری نیز بیشتر میشود.
امکان نصب جفتی و افزایش صلبیت شفت
مدلهای تکردیفه را میتوان بهصورت جفت نصب کرد تا بار محوری از دو جهت کنترل شود، لقی شفت کاهش یابد و مجموعه در برابر لرزش و نیروهای خمشی پایدارتر بماند.
مطالب مرتبط
REVIEW
angular contact ball bearing
راهنمای خرید اصولی بلبرینگ تماس زاویهای و سایر بلبرینگهای صنعتی
ما در گروه صنعتی پرداد، در فرایند تأمین بلبرینگ بارها با یک مسئله تکراری روبهرو شدهایم: مشتری کد بلبرینگ قبلی را دارد، اما علت خرابی آن را نمیداند. در چنین شرایطی، خرید همان کد قبلی ممکن است مشکل را فقط برای مدتی کوتاه پنهان کند؛ نه اینکه واقعاً آن را حل کند.
بلبرینگ یک قطعه ظاهراً ساده است، اما انتخاب نادرست آن میتواند به داغشدن مجموعه، افزایش لرزش، خوردگی شفت و هوزینگ، خرابی آببندها و در نهایت توقف خط تولید منجر شود. برای خرید اصولی بلبرینگ تماس زاویهای یا هر نوع بلبرینگ دیگر، این مراحل را بررسی کنید.
۱. ابتدا کد کامل حکشده روی بلبرینگ را بخوانید
مطمئنترین نقطه شروع، بررسی کد کامل درجشده روی رینگ بلبرینگ، جعبه یا کاتالوگ دستگاه است؛ نه صرفاً اعلام قطر شفت یا یک کد ناقص.
برای مثال، بین مدلهای زیر تفاوت عملکردی مهمی وجود دارد:
72057205 B7205 BECBP7205 BEP7205 BDT7205 P5
همه این مدلها ممکن است ابعاد پایه یکسانی داشته باشند، اما در زاویه تماس، نوع قفسه، کلاس دقت، قابلیت نصب جفتی یا طراحی داخلی متفاوت باشند. بنابراین در استعلام، اگر امکانش وجود دارد، عکس واضح از حک روی بلبرینگ و بستهبندی را نیز ارائه کنید.
۲. فقط قطر شفت را ملاک انتخاب قرار ندهید
قطر داخلی بلبرینگ یکی از اطلاعات لازم است، اما بهتنهایی برای انتخاب کافی نیست. حداقل باید این سه اندازه کنترل شود:
قطر داخلی ddd: قطر محل نصب روی شفت
قطر خارجی DDD: قطر محل قرارگیری در هوزینگ
عرض BBB: فضای محوری موردنیاز بلبرینگ
برای نمونه، ممکن است دو بلبرینگ قطر داخلی یکسان داشته باشند، اما بهدلیل تفاوت در قطر خارجی، عرض، ظرفیت بار و طراحی داخلی، اصلاً جایگزین یکدیگر نباشند.
۳. نوع بار وارد بر تجهیز را مشخص کنید
مهمترین سؤال فنی در انتخاب بلبرینگ این است: تجهیز شما چه باری به بلبرینگ وارد میکند؟
بار شعاعی: نیرو عمود بر محور شفت؛ مانند وزن پولی، تسمه، چرخدنده یا روتور.
بار محوری: نیرو در امتداد محور شفت؛ مانند نیروی ایجادشده در پمپ، پروانه، چرخدنده مارپیچ یا پیچهای حرکتی.
بار ترکیبی: ترکیبی از بار شعاعی و محوری؛ رایج در بسیاری از پمپها، گیربکسها و ماشینآلات.
اگر تجهیز فقط بار شعاعی دارد، ممکن است بلبرینگ شیار عمیق انتخاب مناسبی باشد. اما اگر بار محوری قابلتوجه، دور بالا یا نیاز به صلبیت بیشتر وجود دارد، معمولاً باید سراغ بلبرینگ تماس زاویهای یا در بعضی شرایط رولبرینگ مخروطی رفت.
بلبرینگ تماس زاویهای تکردیفه، بار محوری را عمدتاً در یک جهت تحمل میکند. اگر نیروی محوری از هر دو جهت وارد میشود، باید آرایش جفتی مناسب یا بلبرینگ دوردیفه بررسی شود.
۴. سرعت دوران و دمای کاری را فراموش نکنید
سرعت بالا فقط به معنی «بلبرینگ بهتر» نیست. در دورهای بالا، مواردی مانند نوع قفسه، کیفیت روانکاری، لقی داخلی، کلاس دقت و روش نصب اهمیت بیشتری پیدا میکنند.
برای خرید، این اطلاعات را مشخص کنید:
دور موتور یا شفت چند RPM است؟
دستگاه بهصورت دائمکار است یا مقطعی؟
دمای محیط و دمای کاری مجموعه چقدر است؟
روانکاری با گریس انجام میشود یا روغن؟
دستگاه لرزش یا شوک مکانیکی دارد؟
برای نمونه، بلبرینگ نامناسب در یک اسپیندل یا پمپ دوربالا ممکن است خیلی زود داغ کند؛ در حالی که همان مدل در یک تجهیز کمدور و سبک، عملکرد قابلقبولی داشته باشد.
۵. در بلبرینگ تماس زاویهای، زاویه تماس و آرایش نصب را بررسی کنید
در بلبرینگهای تماس زاویهای، زاویه تماس تعیین میکند بلبرینگ تا چه حد برای تحمل بار محوری طراحی شده است. زاویههای متداول معمولاً شامل موارد زیر هستند:
۱۵ درجه: مناسب کاربردهای دقیق و دور بالا
۲۵ درجه: حالت میانی در برخی طراحیها
۴۰ درجه: ظرفیت بار محوری بالاتر
اما انتخاب زاویه بیشتر همیشه به معنی انتخاب بهتر نیست. زاویه تماس، سرعت مجاز و رفتار بلبرینگ زیر بار با هم ارتباط دارند.
همچنین اگر بلبرینگ باید بهصورت جفت نصب شود، آرایش نصب اهمیت حیاتی دارد:
DB یا پشتبهپشت: صلبیت بیشتر در برابر ممانهای خمشی
DF یا روبهرو: سازگاری بهتر با ناهمراستاییهای جزئی
DT یا تاندم: افزایش ظرفیت تحمل بار محوری در یک جهت
در این کاربردها، باید مشخص شود بلبرینگها بهصورت تکی تهیه میشوند یا به شکل جفت همسانشده کارخانهای (Matched Pair) موردنیاز هستند.
۶. لقی داخلی، پیشبار و کلاس دقت را متناسب با تجهیز انتخاب کنید
در تجهیزات عمومی، استفاده از کلاس دقت استاندارد معمولاً کافی است. اما در ماشینآلات دقیق، اسپیندلها، تجهیزات CNC، ابزارهای دوار دوربالا یا سیستمهای حساس به لرزش، ممکن است به کلاسهای دقیقتر مانند P5 یا P4 نیاز باشد.
همچنین در بلبرینگ تماس زاویهای، پیشبار (Preload) نقش مهمی در کنترل لقی، افزایش صلبیت و کاهش ارتعاش دارد. با این حال، پیشبار بیش از حد میتواند باعث افزایش دما، افت عمر گریس و خرابی زودرس بلبرینگ شود.
بنابراین، خرید مدل دقیقتر یا گرانتر بدون شناخت شرایط تجهیز، همیشه تصمیم درستی نیست.
۷. محیط کاری و آلودگی را جدی بگیرید
بسیاری از خرابیهای بلبرینگ به کیفیت خود بلبرینگ مربوط نیست؛ بلکه از ورود آلودگی، رطوبت، گردوغبار یا روانکاری نامناسب ناشی میشود.
اگر بلبرینگ در محیطهایی مانند موارد زیر کار میکند، باید نوع آببندی و روانکاری با دقت بیشتری بررسی شود:
خطوط شستوشو و صنایع غذایی
محیطهای مرطوب یا خورنده
معادن، سیمان، فولاد و محیطهای پرگردوغبار
دستگاههای سندبلاست و تجهیزات ساینده
محیطهای با دمای بالا یا تغییرات دمایی شدید
در بلبرینگهای شیار عمیق، مدلهای دارای آببند یا شیلد مانند 2RS و ZZ میتوانند اهمیت زیادی داشته باشند. اما در بسیاری از بلبرینگهای تماس زاویهای صنعتی، نوع آببندی، محفظه، گریس و طراحی مجموعه باید بهصورت سیستماتیک بررسی شود.
۸. برند را بر اساس «بحرانی بودن تجهیز» انتخاب کنید
پاسخ حرفهای به سؤال «بهترین برند بلبرینگ چیست؟» این است: بهترین برند، برندی است که با ریسک تجهیز و شرایط کاری آن تناسب داشته باشد.
برای تجهیز عمومی، کمدور و کمریسک، یک برند اقتصادیِ قابلرهگیری میتواند انتخاب منطقی باشد.
برای پمپ یا گیربکس مهم، انتخاب برندهای معتبر با مشخصات فنی شفاف ریسک خرابی را کاهش میدهد.
برای اسپیندل، ماشینابزار دقیق یا خط تولیدی که توقف آن هزینه بالایی دارد، اصالت، کلاس دقت و تطابق کامل کد اهمیت بسیار بیشتری از پایینترین قیمت دارند.
در بازار بلبرینگ، پایین بودن غیرعادی قیمت میتواند نشانه تفاوت در کیفیت، کالای بازسازیشده، اصالت نامشخص یا مشخصات فنی متفاوت باشد.
۹. اصالت کالا را فقط از روی جعبه قضاوت نکنید
بستهبندی مشابه، بهتنهایی سند اصالت نیست. برای کاهش ریسک، این موارد را کنترل کنید:
تطابق کد روی جعبه با حک لیزری یا حک روی رینگ بلبرینگ
کیفیت چاپ، لیبل، بارکد و اطلاعات سازنده
یکنواختی حک، پرداخت سطح و کیفیت قفسه
تطابق کشور سازنده و اطلاعات قابل رهگیری با زنجیره تأمین
نداشتن آثار بازشدگی، گریسکاری مجدد، خوردگی یا خطوخش غیرعادی
تناسب قیمت با برند، سایز و شرایط بازار
۱۰. علت خرابی بلبرینگ قبلی را بررسی کنید
قبل از خرید جایگزین، بهتر است از خودتان بپرسید: «چرا بلبرینگ قبلی خراب شد؟»
علتهای متداول شامل این موارد هستند:
نصب با ضربه یا ابزار نامناسب
ناهمراستایی شفت و هوزینگ
لقی یا تداخل نامناسب در محل نصب
پیشبار اشتباه در بلبرینگهای تماس زاویهای
آلودگی گریس یا ورود ذرات
روانکاری کم، بیشازحد یا نامتناسب
انتخاب بلبرینگ با ظرفیت بار یا سرعت نامتناسب
استفاده از کالای تقلبی یا کیفیت نامطمئن
اگر علت ریشهای برطرف نشود، حتی خرید یک بلبرینگ گرانقیمت و اصل نیز تضمینکننده عمر مطلوب مجموعه نخواهد بود.
سوالات متداول
تفاوت اصلی بین زاویههای تماس ۱۵، ۲۵ و ۴۰ درجه در عملکرد بلبرینگ چیست؟
در چه شرایطی باید از بلبرینگ تماس زاویهای دوردیفه (سری ۳۲۰۰ یا ۵۲۰۰) به جای دو بلبرینگ تکردیفه استفاده کرد؟
چطور از اصالت بلبرینگهای تماس زاویهای برندهای پرمیوم (مانند SKF و FAG) مطمئن شویم؟
