deep groove ball bearingخرید بلبرینگ شیارعمیق صنعتی از پرداد
ما در گروه صنعتی پرداد میدانیم که انتخاب صحیح بلبرینگ شیارعمیق تنها به تطابق ابعاد یا شماره فنی محدود نمیشود؛ زیرا کوچکترین خطا در انتخاب این قطعه میتواند باعث افزایش ارتعاش، بالا رفتن دمای کار، کاهش عمر روانکار و در نهایت توقف ناخواسته تجهیزات دوار شود. در کاربردهایی مانند الکتروموتورها، پمپها، گیربکسها و ماشینآلات صنعتی، عواملی مانند ظرفیت بار دینامیکی و استاتیکی، کلاس دقت، لقی داخلی (Internal Clearance)، نوع آببندی، سرعت دوران و شرایط محیطی باید پیش از انتخاب بررسی شوند.
متخصصان ما مجموعهای از بلبرینگهای شیارعمیق از برندهای مختلف از جمله SKF، FAG، Koyo، Nachi، Timken و KG را برای کاربردهای گوناگون صنعتی تأمین کردهند. انتخاب هر برند و مدل باید براساس شرایط واقعی تجهیز، میزان حساسیت خط تولید و پارامترهای فنی مانند بار شعاعی، بار محوری، دمای کاری و نحوه روانکاری انجام شود. هدف ما فقط تأمین یک قطعه نیست؛ بلکه کمک به انتخاب دقیقتر، تطبیق کد فنی و کاهش ریسک خرابی زودهنگام تجهیزات است.
بررسی کامل بلبرینگ شیارعمیق
بلبرینگ شیارعمیق (Deep Groove Ball Bearing) یکی از پرکاربردترین انواع بیرینگ در تجهیزات دوار صنعتی است که به دلیل طراحی ساده، اصطکاک کم و قابلیت کار در سرعتهای بالا، در طیف گستردهای از ماشینآلات مورد استفاده قرار میگیرد. این نوع بلبرینگ معمولاً در الکتروموتورها، فنها، پمپها، کمپرسورها، خطوط انتقال، تجهیزات تولیدی و ماشینآلات عمومی صنعتی استفاده میشود.
ساختار این بیرینگ شامل رینگ داخلی، رینگ خارجی، ساچمهها و قفسه نگهدارنده است. شیارهای عمیق موجود روی رینگها باعث میشوند ساچمهها تماس مناسبی با مسیر حرکت داشته باشند و علاوه بر تحمل بار شعاعی (Radial Load)، بتوانند مقدار مشخصی بار محوری (Axial Load) را نیز از دو جهت تحمل کنند.
یکی از مزیتهای اصلی بلبرینگ شیار عمیق، تعادل میان ظرفیت بار، سرعت مجاز و میزان اصطکاک است. با این حال، این نوع بیرینگ برای تمام شرایط کاری مناسب نیست. در تجهیزاتی که بار ضربهای بسیار بالا، ناهمراستایی شدید یا بار محوری غالب وجود دارد، ممکن است گزینههای دیگری مانند رولبرینگها یا بلبرینگهای تماس زاویهای انتخاب مناسبتری باشند.
deep groove ball bearing
انواع بلبرینگ شیارعمیق از نظر ساختار، آببندی و جنس

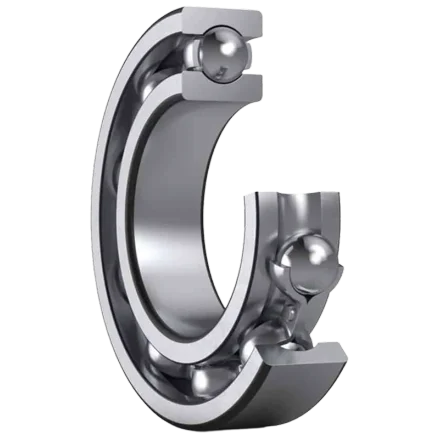

1. بلبرینگ شیارعمیق باز (Open)
مدلهای باز فاقد پوشش محافظ در دو طرف بیرینگ هستند و معمولاً در تجهیزاتی استفاده میشوند که سیستم روانکاری و محافظت در برابر آلودگی توسط خود دستگاه تأمین میشود. این مدل به دلیل نبود اصطکاک ناشی از آببندی، قابلیت کار در سرعتهای بالاتر را دارد.
2. بلبرینگ شیارعمیق شیلددار (ZZ)
در مدلهای ZZ یا 2Z، صفحات فلزی در دو طرف بیرینگ قرار دارند و از ورود ذرات بزرگ جلوگیری میکنند. این نوع بلبرینگ بیشتر در الکتروموتورها، فنها و تجهیزات با سرعت بالا استفاده میشود؛ زیرا اصطکاک آن نسبت به مدلهای آببندیشده کمتر است.

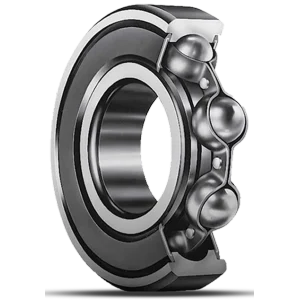

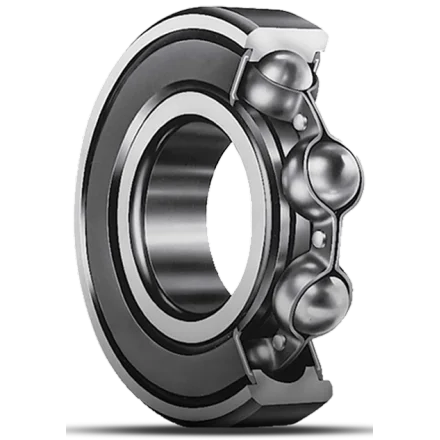

3. بلبرینگ شیارعمیق آببندیشده (2RS)
مدلهای 2RS دارای آببند لاستیکی هستند و برای محیطهایی که گردوغبار، رطوبت یا آلودگی وجود دارد گزینه مناسبتری محسوب میشوند. البته تماس آببند با رینگ داخلی میتواند روی سرعت مجاز و میزان اصطکاک تأثیر بگذارد.
4. بلبرینگ شیارعمیق دو ردیفه (Double Row)
بلبرینگ شیارعمیق دو ردیفه دارای دو ردیف ساچمه است و برای شرایطی استفاده میشود که ظرفیت تحمل بار یک بلبرینگ شیارعمیق تکردیفه برای کاربرد موردنظر کافی نباشد. ساختار شیارهای عمیق در این بیرینگها امکان تحمل بار شعاعی و همچنین بار محوری از دو جهت را فراهم میکند، اما انتخاب مدل باید براساس ظرفیت بار، سرعت دوران، لقی داخلی و فضای نصب انجام شود. این نوع بیرینگ معمولاً نسبت به مدل تکردیفه با قطر داخلی و خارجی مشابه، عرض بیشتری دارد و باید قبل از جایگزینی ابعاد دقیق آن با هوزینگ بررسی شود. SKF نیز بلبرینگهای شیارعمیق دو ردیفه را در سبد محصولات خود عرضه میکند؛ برای مثال 4205 ATN9 یک بلبرینگ شیارعمیق دو ردیفه با قطر داخلی 25، قطر خارجی 52 و عرض 18 میلیمتر است.
5. بلبرینگ شیارعمیق استنلس استیل (Stainless Steel)
بلبرینگ شیارعمیق استنلس استیل برای محیطهایی طراحی میشود که مقاومت در برابر رطوبت، شستوشو و خوردگی اهمیت بیشتری دارد. در این مدلها میتوان از فولاد زنگنزن در اجزایی مانند رینگ داخلی، رینگ خارجی، ساچمهها و قفسه استفاده کرد تا مقاومت بیرینگ در شرایط خورنده افزایش یابد. این نوع بلبرینگ در صنایع غذایی و نوشیدنی، تجهیزات در معرض رطوبت و محیطهایی که شستوشوی مکرر انجام میشود کاربرد بیشتری دارد. با این حال، Stainless Steel بودن بهتنهایی برای انتخاب کافی نیست و ظرفیت بار، نوع آببندی، روانکار، سرعت و دمای کاری مدل موردنظر نیز باید از دیتاشیت بررسی شود.
مقایسه برندهای مطرح بلبرینگ شیارعمیق در بازار ایران و جهان
انتخاب برند خوب بلبرینگ همیشه به معنی انتخاب گرانترین گزینه نیست. در ارزیابیهای فنی پرداد، عواملی مانند اهمیت تجهیز، هزینه توقف خط (Downtime)، شرایط کاری، میزان دقت موردنیاز و قابلیت تأمین مجدد در نظر گرفته میشود. کارشناسان ما در پرداد براساس این معیارها برندهای مختلف را برای سناریوهای متفاوت پیشنهاد میکنند.
SKF؛ انتخاب مناسب برای تجهیزات حساس و دائمکار
SKF یکی از شناختهشدهترین برندهای حوزه بیرینگ است و در پروژههایی که قابلیت اطمینان، عمر کاری و کنترل ارتعاش اهمیت بالایی دارد، معمولاً در رده گزینههای پریمیوم بررسی میشود. بلبرینگهای شیارعمیق SKF به دلیل کیفیت ساخت، تنوع مدلها، کلاسهای دقت مختلف و گزینههای متنوع آببندی، در الکتروموتورها، ماشینآلات دقیق و تجهیزات صنعتی حساس کاربرد گستردهای دارند.
با این حال، هزینه اولیه بالاتر این برند باعث میشود برای همه تجهیزات انتخاب اقتصادی نباشد. در تجهیزاتی که اهمیت عملیاتی پایینی دارند، ممکن است برندهای دیگر با مشخصات مناسب، هزینه مالکیت پایینتری ایجاد کنند.
FAG؛ مناسب برای کاربردهای مهندسی و کنترل ارتعاش
FAG از برندهای مطرح گروه Schaeffler است که در بسیاری از صنایع برای تجهیزات دوار مورد استفاده قرار میگیرد. تمرکز این برند بر کاهش اصطکاک، عملکرد نرم و کنترل نویز باعث شده در کاربردهایی مانند موتورهای الکتریکی و ماشینآلات دقیق مورد توجه قرار گیرد.
متخصصان پرداد معمولاً FAG را در شرایطی بررسی میکنند که کیفیت ساخت، دوام کاری و عملکرد پایدار نسبت به کاهش هزینه اولیه اهمیت بیشتری دارد.
Koyo؛ گزینه متعادل برای کاربردهای صنعتی متنوع
برندKoyo به دلیل تنوع بالای سریهای بیرینگ و عملکرد قابل اعتماد، در بسیاری از کاربردهای صنعتی استفاده میشود. این برند برای الکتروموتورها، تجهیزات انتقال قدرت و ماشینآلات عمومی گزینهای متعادل بین هزینه و عملکرد محسوب میشود.
در انتخاب Koyo باید مشخصات کامل مانند نوع آببندی، لقی داخلی و کلاس دقت بررسی شود؛ زیرا تفاوت مدلها میتواند روی عملکرد نهایی تأثیر بگذارد.
Nachi؛ مناسب برای سرعت بالا و عملکرد نرم
Nachi با تمرکز بر فناوری ساخت، متریال و کنترل کیفیت، در کاربردهایی که سرعت دوران و عملکرد کمصدا اهمیت دارد، گزینه قابل بررسی است. این برند در ماشینآلات دقیق، موتورهای صنعتی و تجهیزات حساس به ارتعاش کاربرد دارد. انتخاب صحیح سری و مشخصات فنی Nachi اهمیت زیادی دارد، زیرا همه مدلها برای شرایط کاری مشابه طراحی نشدهاند.
Timken؛ مناسب برای شرایط کاری سختتر
Timken بیشتر بهعنوان یک برند صنعتی شناخته میشود و در تجهیزاتی که دوام، عمر خستگی (Fatigue Life) و تحمل شرایط کاری سخت اهمیت دارد، مورد توجه قرار میگیرد. انتخاب Timken معمولاً زمانی منطقیتر است که هزینه خرابی و توقف تجهیز بالا باشد و افزایش عمر کاری بیرینگ بتواند هزینه اولیه بالاتر را جبران کند.
KG؛ گزینه اقتصادی با اهمیت انتخاب گرید مناسب
برندKG در بازار بیرینگ با مدلها و سطوح مختلف کیفی شناخته میشود. این برند میتواند برای بسیاری از کاربردهای عمومی و نیمهبحرانی گزینه قابل بررسی باشد. در انتخاب KG باید به سری محصول، کلاس دقت، نوع آببندی و مشخصات فنی توجه شود؛ زیرا تفاوت میان گریدهای مختلف میتواند روی عملکرد و طول عمر تأثیرگذار باشد.
سریهای بلبرینگ شیارعمیق بر اساس ابعاد و ظرفیت بار
بلبرینگ شیارعمیق سری 6000
سری 6000 در ردههای متریک سبکتر قرار میگیرد و برای تجهیزاتی مناسب است که فضای نصب محدودتر، سرعت نسبتاً بالا و بار شعاعی سبک تا متوسط دارند. نسبت به سریهای 6200 و 6300 با قطر داخلی مشابه، معمولاً قطر خارجی و عرض کمتری دارد؛ بنابراین در فنهای کوچک، موتورها و ماشینآلات عمومی دیده میشود. SKF سری 6000 را در سیستم شمارهگذاری خود در گروه Extra-Light متریک طبقهبندی میکند.
بلبرینگ شیارعمیق سری 6200
سری 6200 یکی از متداولترین خانوادهها برای تجهیزات صنعتی عمومی است و تعادل مناسبی میان ابعاد، ظرفیت بار و سرعت ایجاد میکند. برای مثال، Koyo 6200 با قطر داخلی 10 mm، قطر خارجی 30 mm و عرض 9 mm معرفی شده است؛ در حالی که 6000 با همان Bore برابر 10 mm ابعاد خارجی کوچکتری دارد. این تفاوت نشان میدهد تغییر سری حتی با ثابت بودن قطر شفت، فضای نصب و Load Rating را تغییر میدهد.
بلبرینگ شیارعمیق سری 6300
سری 6300 نسبت به 6200 در Bore یکسان معمولاً ساختار بزرگتری دارد و برای ظرفیت بار بالاتر انتخاب میشود. برای نمونه، Koyo در Bore برابر 10 mm برای کد 6300 ظرفیت بار دینامیکی بیشتری نسبت به 6200 اعلام میکند، اما ابعاد خارجی و عرض نیز افزایش یافتهاند. این Trade-off باعث میشود 6300 در تجهیزاتی که ظرفیت بار مهمتر از کمینه کردن وزن و فضای نصب است گزینه مناسبی برای بررسی باشد.
بلبرینگ شیارعمیق سری 6400
سری 6400 در مقایسه با سریهای سبکتر، برای بسیاری از Boreها ابعاد مقطع بزرگتری دارد و زمانی بررسی میشود که ظرفیت بار بیشتر موردنیاز است و فضای کافی در Housing وجود دارد. افزایش ابعاد و جرم معمولاً به معنی آن است که نمیتوان انتظار همان رفتار سرعتی یک سری سبکتر را داشت؛ بنابراین سرعت مجاز هر کد باید جداگانه کنترل شود. Koyo و Timken هر دو سری 6400 را در خانواده بلبرینگ شیارعمیق خود پوشش میدهند.
بلبرینگ شیارعمیق سری 6800 و 6900
سریهای 6800 و 6900 برای کاربردهایی جذاب هستند که مقطع نازکتر و محدودیت فضای شعاعی اهمیت دارد. کاهش ضخامت به معنی آن نیست که این سریها میتوانند بدون بررسی جایگزین 6000 یا 6200 شوند؛ ظرفیت بار، Rigidity و سرعت باید برای کد دقیق از دیتاشیت استخراج شود. Koyo این سریها را در سبد استاندارد بلبرینگ شیارعمیق عرضه میکند.
بلبرینگ شیارعمیق سری 16000
سری 16000 نیز در گروه بلبرینگهای مقطع باریک قرار میگیرد و برای طراحیهایی استفاده میشود که قطر داخلی مشخص است اما فضای شعاعی محدودی برای بیرینگ وجود دارد. این سری میتواند در طراحی Compact مزیت ایجاد کند، ولی ظرفیت بار و عرض کمتر آن باید با شرایط واقعی تجهیز تطبیق داده شود.Koyo سری 16000 را در کنار خانوادههای 6000، 6200، 6300 و 6400 در سبد بلبرینگ شیارعمیق خود معرفی میکند.
چه زمانی از بلبرینگ شیارعمیق استفاده میشود؟
الکتروموتورها، فنها و پمپها
در تجهیزاتی که محور با سرعت متوسط تا بالا میچرخد و مقدار اصلی بار شعاعی است، بلبرینگ شیارعمیق بهدلیل اصطکاک کم و قابلیت دستیابی به دور بالا انتخاب رایجی است. در موتورهای الکتریکی، انتخاب صحیح لقی داخلی و گریس اهمیت زیادی دارد؛ زیرا افزایش دما و انبساط رینگها میتواند Clearance واقعی بیرینگ در حین کار را تغییر دهد. SKF و Timken هر دو این خانواده را برای کاربردهای الکتروموتوری معرفی میکنند.
نوار نقاله، گیربکس و ماشینآلات عمومی
در مجموعههایی که بار شعاعی متوسط، مقداری بار محوری و نیاز به ساختاری کماصطکاک وجود دارد، بلبرینگ شیار عمیق میتواند راهکار ساده و اقتصادیتری نسبت به بیرینگهای پیچیدهتر باشد. با افزایش بار یا ضربه، باید ظرفیت دینامیکی و استاتیکی کد موردنظر کنترل شود و نباید تنها از روی قطر شفت تصمیم گرفت.
تجهیزات در معرض گردوغبار یا رطوبت
اگر فضای کاری آلوده است، مدلهای Sealed یا در برخی شرایط Shielded نسبت به نوع Open منطقیتر هستند. انتخاب میان این دو به نوع آلودگی و سرعت وابسته است؛ Seal تماسی محافظت بیشتری ایجاد میکند اما میتواند اصطکاک بیشتری نیز داشته باشد. در محیط بسیار آلوده، آببندی خود تجهیز نیز باید همراه با نوع Seal بیرینگ بررسی شود و نباید انتظار داشت یک 2RS بهتنهایی تمام مشکلات نفوذ آلودگی را حل کند.
مطالب مرتبط
REVIEW
deep groove ball bearing
راهنمای تخصصی طبقهبندی و انتخاب بلبرینگ شیارعمیق
انتخاب بلبرینگ شیارعمیق باید بر اساس کد فنی و شرایط واقعی کار انجام شود، نه صرفاً برند. دو بلبرینگ با قطر داخلی یکسان ممکن است از نظر ظرفیت بار، ابعاد، سرعت مجاز یا نوع آببندی تفاوتهای مهمی داشته باشند.
ابعاد (d × D × B): ابتدا قطر داخلی، قطر خارجی و عرض را با شفت و هوزینگ تطبیق دهید. تغییر سری معمولاً باعث تغییر قطر خارجی و عرض میشود؛ بنابراین 6205 و 6305 با وجود قطر داخلی یکسان، جایگزین یکدیگر نیستند.
ظرفیت بار: مقادیر Cr و C0r بهترتیب ظرفیت بار دینامیکی و استاتیکی را نشان میدهند. اگر بار کاری به ظرفیت بیرینگ نزدیک باشد، تطبیق ابعاد بهتنهایی کافی نیست.
لقی داخلی (CN، C3، C4): C3 به معنای کیفیت بالاتر نیست، بلکه لقی اولیه بیشتری دارد و فقط در شرایطی مانند فیت تداخلی، دمای بالا یا سرعت زیاد توصیه میشود. انتخاب نادرست آن میتواند صدا و ارتعاش را افزایش دهد.
نوع آببندی: انتخاب بین Open، 2Z و 2RS باید بر اساس میزان آلودگی، سرعت، دما، نوع گریس و نیاز به نگهداری انجام شود.
سرعت دورانی: سرعت مجاز را برای همان کد و نوع آببندی بررسی کنید؛ زیرا حتی در یک سایز ثابت، مدل Open و Sealed میتوانند محدودیت سرعت متفاوتی داشته باشند.
کلاس دقت: کلاس استاندارد برای اغلب ماشینآلات کافی است، اما در تجهیزات دقیق ممکن است کلاسهای P6 یا P5 لازم باشد. انتخاب کلاس بالاتر بدون نیاز، فقط هزینه را افزایش میدهد.
فیت شفت و هوزینگ: فیت نامناسب میتواند باعث Creeping، کاهش لقی یا افزایش تنش و در نتیجه خرابی زودهنگام بیرینگ شود.
روانکاری و دما: نوع و مقدار گریس باید با بار، سرعت و دمای کاری متناسب باشد؛ گریس بیش از حد نیز مانند کمبود آن باعث افزایش دما خواهد شد.
سوالات متداول
تفاوت بلبرینگ شیارعمیق ZZ و 2RS چیست؟
آیا C3 یعنی بلبرینگ باکیفیتتر است؟
چگونه قطر داخلی بلبرینگ را از روی کد تشخیص دهیم؟
آیا بلبرینگ شیارعمیق برای بار محوری مناسب است؟
بین برندهای SKF، FAG ،Nachi ،Timken، Koyo و KG کدام بهتر است؟
