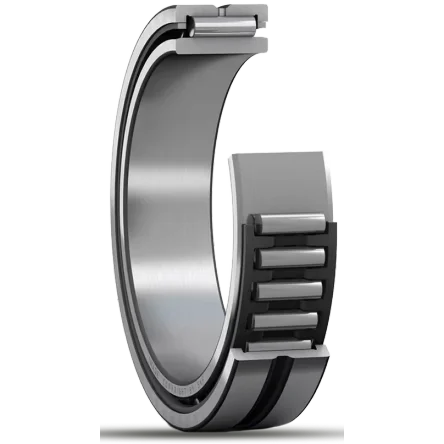

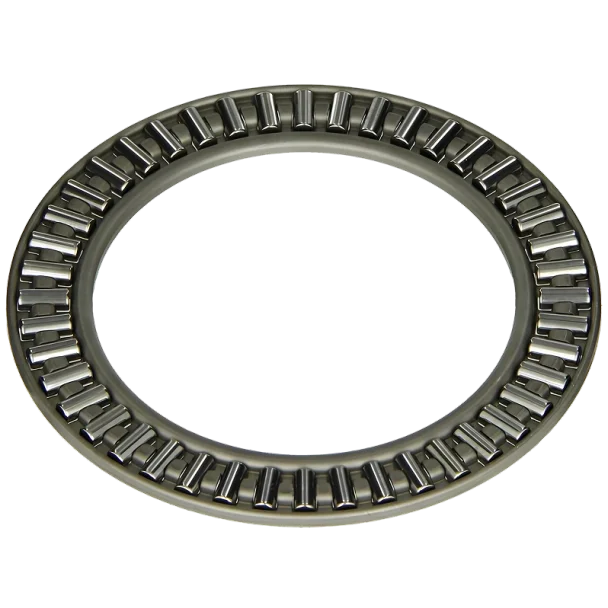

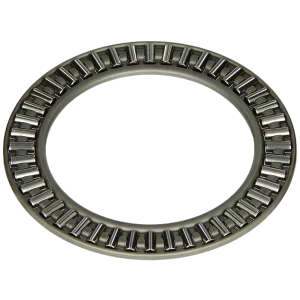

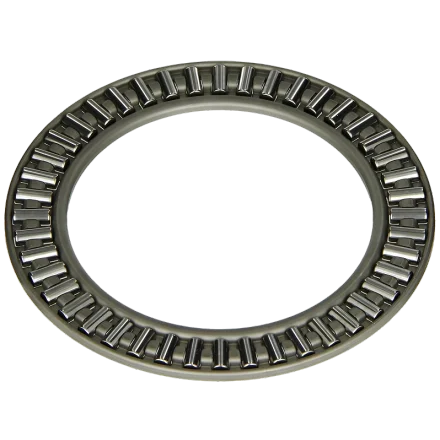

رولبرینگ سوزنی

اگر بخواهیم رولبرینگ سوزنی را فقط با برچسب «اروپایی، ژاپنی یا چینی» مقایسه کنیم، احتمال خطای تصمیم بالا می‌رود. در این قطعه، نتیجه واقعی بیشتر از هر چیز به سری محصول، ظرفیت بار دینامیکی و استاتیکی C و C₀، نوع قفسه، دقت مسیر غلتش، کیفیت شفت و محفظه، روانکاری و اصالت کالا وابسته است. مخصوصاً در مدل‌های بدون رینگ داخلی، خود شفت بخشی از سیستم بیرینگ است و سختی، زبری و هندسه آن مستقیماً روی عمر بیرینگ اثر می‌گذارد؛ بنابراین حتی یک برند سطح بالا هم در نصب یا روانکاری نامناسب نمی‌تواند ضعف سیستم را جبران کند.

برندهای اروپایی | انتخاب کم‌ریسک‌تر برای تجهیزات بحرانی

وقتی برای یک گیربکس اصلی، ماشین تولید پیوسته، تجهیز فولادی یا مکانیزمی انتخاب می‌کنیم که توقف خط (Downtime) هزینه بالایی دارد، برندهای اروپایی شناخته‌شده مانند SKF و FAG معمولاً در رده‌ای قرار می‌گیرند که خریدار بابت ثبات مشخصات، مستندات فنی و قابلیت پیش‌بینی عملکرد هزینه بیشتری پرداخت می‌کند. مزیت این گروه فقط «اسم برند» نیست؛ ارزش اصلی زمانی دیده می‌شود که ما بخواهیم ظرفیت بار، عمر خستگی (Fatigue Life)، سرعت مجاز، تلرانس‌ها، نوع قفسه و شرایط نصب را با داده فنی مشخص کنترل کنیم.

در رولبرینگ سوزنی این موضوع مهم‌تر از بسیاری از بیرینگ‌های عمومی است. رولرهای باریک و بلند نسبت به ناهم‌راستایی و بارگذاری لبه‌ای حساس‌اند و در مدل بدون رینگ داخلی نیز کیفیت مسیر غلتش شفت اهمیت بالایی دارد. اگر شفت، هوزینگ و روانکاری درست طراحی شده باشند، استفاده از یک برند اروپایی معتبر در تجهیزی که تحت بار شعاعی بالا (Radial Load)، کارکرد طولانی یا بارهای متغیر کار می‌کند، معمولاً ریسک تصمیم را پایین‌تر می‌آورد.

اما اینجا همان جایی است که باید بین «کیفیت» و «اقتصاد پروژه» تفاوت قائل شویم. اگر بیرینگ روی یک تجهیز کم‌اهمیت، کم‌دور یا دستگاهی نصب می‌شود که خرابی آن توقف جدی ایجاد نمی‌کند، پرداخت هزینه بالاتر برند اروپایی همیشه به معنای خرید اقتصادی‌تر نیست. در چنین مواردی ممکن است بخش قابل‌توجهی از بودجه صرف ظرفیتی شود که دستگاه عملاً از آن استفاده نمی‌کند.

در بازار ایران، چالش اصلی برندهای اروپایی فقط قیمت نیست؛ اصالت کالا مسئله بسیار جدی‌تری است. هرچه برند شناخته‌شده‌تر و اختلاف قیمت محصول اصلی با نمونه‌های ارزان بیشتر باشد، انگیزه بازار برای عرضه نمونه‌های تقلبی، بسته‌بندی مجدد یا کالای با منشأ نامشخص نیز بیشتر می‌شود. در ارزیابی ما، یک بیرینگ اروپایی با زنجیره تأمین مبهم لزوماً انتخاب مطمئن‌تری از یک برند ژاپنی یا حتی آسیایی قابل رهگیری نیست.

برندهای ژاپنی | تعادل قوی میان مهندسی، دوام و هزینه

برندهای ژاپنی مانند Koyo/JTEKT، NTN، NSK و IKO در بازار رولبرینگ سوزنی جایگاه ویژه‌ای دارند، چون بسیاری از آن‌ها سابقه و تنوع محصول قابل‌توجهی در همین خانواده بیرینگ دارند. وقتی برای یک گیربکس، مجموعه انتقال قدرت، تجهیزات خودرویی، ابزار صنعتی یا مکانیزمی با سرعت متوسط تا بالا انتخاب می‌کنیم، برندهای ژاپنی معمولاً گزینه‌ای هستند که میان کیفیت ساخت، دقت، قابلیت اطمینان و هزینه خرید تعادل مناسبی ایجاد می‌کنند.

مزیت عملیاتی این گروه برای ما در پروژه‌هایی دیده می‌شود که تجهیز مهم است، اما الزام اقتصادی اجازه نمی‌دهد بدون بررسی سراغ گران‌ترین گزینه بازار برویم. در کاربردهایی که کنترل ارتعاش (Vibration)، سرعت، کیفیت قفسه، یکنواختی رولرها و پایداری روانکاری اهمیت دارد، برندهای معتبر ژاپنی معمولاً انتخاب قابل اتکایی محسوب می‌شوند. ضمن اینکه در خانواده رولبرینگ‌های سوزنی، شرکت‌هایی مثل IKO، NTN و Koyo مجموعه‌های متنوعی از مدل‌های پوسته‌کشیده، بدون رینگ داخلی، ماشین‌کاری‌شده و قفسه‌دار ارائه می‌کنند. خود فایل فنی نیز بر تفاوت ساختاری میان این انواع و ضرورت انتخاب بر اساس شرایط واقعی دستگاه تأکید می‌کند.

از نظر موازنه استراتژیک، ما برند ژاپنی را «نسخه ارزان اروپایی» نمی‌بینیم. در بسیاری از کاربردها ممکن است کاملاً هم‌سطح انتخاب موردنیاز پروژه باشد و هزینه اضافه برای یک گزینه دیگر هیچ بازگشت عملیاتی ایجاد نکند. از طرف دیگر، نباید تصور کرد هر کد ژاپنی را می‌توان بدون تطبیق جایگزین یک کد اروپایی کرد. شباهت قطر داخلی، قطر خارجی و عرض کافی نیست؛ ظرفیت C و C₀، سرعت، قفسه، شعاع گوشه، تلرانس و طراحی داخلی باید تطبیق داده شوند.

در بازار ایران، مزیت برخی برندهای ژاپنی این است که برای بسیاری از کدهای صنعتی گزینه شناخته‌شده و جاافتاده‌ای هستند، اما موجودی تمام سری‌ها همیشه ثابت نیست. بعضی کدها به‌راحتی پیدا می‌شوند و بعضی دیگر ممکن است به دلیل محدودیت واردات یا تیراژ مصرف، تأمین نامنظم داشته باشند. بنابراین اگر تجهیز حساس است، فقط کیفیت بیرینگ فعلی مهم نیست؛ باید از خودمان بپرسیم سه ماه یا یک سال بعد هم امکان تأمین همان کد یا معادل تأییدشده وجود دارد یا نه.

برندهای چینی | از اقتصادی واقعی تا پرریسک؛ همه را یکسان نبینیم

در مورد رولبرینگ سوزنی چینی، اشتباه رایج این است که تمام محصولات را در یک سطح قرار دهیم. بازار چین از تولیدکنندگان صنعتی با خطوط کنترل کیفیت و محصول قابل قبول تا کالاهای بسیار ارزان و بدون ثبات کیفی را در بر می‌گیرد. بنابراین عبارت «چینی» به‌تنهایی تقریباً هیچ اطلاعات مهندسی مفیدی به ما نمی‌دهد. سؤال درست این است: کدام سازنده، کدام گرید، کدام سری، با چه مستندات و برای چه کاربردی؟

برای تجهیزی که غیرحساس است، ساعات کار محدود دارد یا تعویض بیرینگ هزینه توقف سنگینی ایجاد نمی‌کند، یک محصول چینی باکیفیت و قابل رهگیری می‌تواند از نظر هزینه واقعی مالکیت انتخاب منطقی‌تری باشد. در چنین سناریویی، خرید گران‌ترین بیرینگ بازار الزاماً تصمیم اقتصادی نیست. به‌خصوص در دستگاه‌های کم‌دور، مکانیزم‌های ساده، تجهیزات جانبی یا ماشین‌آلاتی که امکان پایش و تعویض برنامه‌ریزی‌شده دارند، می‌توان با انتخاب درست گرید، هزینه خرید را کنترل کرد.

اما نقطه مرزی این گروه، ثبات کیفیت است. در یک رولبرینگ سوزنی، اختلاف کوچک در کیفیت رولر، سختی مسیر غلتش، هندسه قفسه یا دقت ساخت می‌تواند در کارکرد واقعی به افزایش حرارت، لقی، سایش یا کاهش عمر منجر شود. اگر تجهیز تحت بار ضربه‌ای (Shock Load)، دور بالا یا کارکرد 24 ساعته است، انتخاب صرفاً بر اساس قیمت می‌تواند هزینه‌ای چند برابر قیمت بیرینگ ایجاد کند؛ چون آسیب ثانویه به شفت، هوزینگ یا چرخ‌دنده و زمان تعمیر معمولاً از خود قطعه گران‌تر است.

در بازار ایران، بزرگ‌ترین مشکل این گروه تنوع شدید سطح کیفی است. دو بیرینگ با ظاهر تقریباً مشابه و عبارت Made in China ممکن است از نظر کیفیت ساخت و عمر عملیاتی فاصله زیادی داشته باشند. به همین دلیل برای محصول چینی ما بیشتر از «کشور سازنده»، روی ثبات سازنده، کد دقیق، مشخصات فنی، سابقه مصرف همان برند و قابلیت رهگیری تمرکز می‌کنیم.

رولبرینگ‌های سوزنی به دلیل نسبت بالای ظرفیت حمل بار به فضای اشغال‌شده (High Load Capability in Compact Radial Space)، در تجهیزاتی که با محدودیت شدید ابعادی در راستای شعاعی مواجه هستند، یک راهکار بدون جایگزین به شمار می‌روند. مهندسان طراح در پروژه‌های صنعتی، زمانی به سراغ این بیرینگ می‌روند که فضا برای نصب رولبرینگ‌های استوانه‌ای معمولی یا بلبرینگ‌ها وجود ندارد، اما تنش‌های شعاعی اعمال‌شده بر شفت بسیار بالا است.

بر اساس استانداردهای طراحی و کاتالوگ‌های مرجع SKF و FAG/INA، مهم‌ترین بسترها و کاربردهای عملیاتی این قطعه عبارتند از:

۱. جعبه‌دنده‌ها و سیستم‌های انتقال قدرت (Gearboxes & Transmissions)

• چرخ‌دنده‌های هرزگرد (Idler Gears): در گیربکس‌های صنعتی و خودرویی، چرخ‌دنده‌های هرزگرد دائماً تحت بارهای شعاعی ناشی از درگیر شدن دندانه‌ها قرار دارند و فضا برای استفاده از رینگ داخلی بیرینگ وجود ندارد. در اینجا، مجموعه غلتک و قفسه سوزنی (Needle Roller and Cage Assemblies) مستقیماً روی شفتِ سخت‌کاری‌شده نصب می‌شود.

• شفت‌های واسط و فرعی (Countershafts): برای تکیه‌گاه‌های شعاعی در جعبه‌دنده‌های چندمحوره فشرده که فاصله بین محور شفت‌ها بسیار کم است.

۲. تجهیزات هیدرولیک و پنوماتیک (Hydraulic & Pneumatic Systems)

• پمپ‌های دنده‌ای فشار بالا (High-Pressure Gear Pumps): شفت پمپ‌های دنده‌ای تحت تأثیر فشار هیدرولیک خروجی، نیروی شعاعی بسیار شدیدی را به تکیه‌گاه‌ها وارد می‌کند. رولبرینگ‌های سوزنی (به‌ویژه مدل‌های با رینگ ماشین‌کاری‌شده سنگین و بدون رینگ داخلی) پایداری محور دنده‌ها را تضمین کرده و از تماس دندانه‌ها با پوسته پمپ جلوگیری می‌کنند.

• موتورهای هیدرولیکی پیستونی: در بخش کفشک‌ها و شاتون‌های موتورهای هیدرولیک شعاعی و محوری.

۳. مکانیزم‌های رفت‌وبرگشتی و نوسانی (Reciprocating & Oscillating Mechanisms)

• گژن‌پین و کپه شاتون (Gudgeon Pins & Connecting Rods): در کمپرسورهای پیستونی و موتورهای احتراق داخلی، حرکت نوسانی با شتاب‌های بالا و تغییر جهت‌های مداوم بار وجود دارد. در این کاربردها، نیروهای گریز از مرکز بسیار شدید است. استفاده از مجموعه‌های سوزنی با قفسه‌های هدایت‌کننده دقیق (ترجیحاً قفسه‌های فولادی یا پلی‌آمیدی تقویت‌شده با فیبر کربن طبق توصیه FAG) به دلیل جرم کم و اینرسی پایین، اصطکاک و سایش ضربه‌ای را در نقاط مرگ بالا و پایین به حداقل می‌رساند.

۴. ماشین‌آلات صنعتی سنگین و خطوط تولید

• ماشین‌آلات چاپ و نساجی: در سیلندرهای چاپ و غلتک‌های کشش که هم‌زمان به صلبیت بسیار بالا (Stiffness)، دقت چرخش بدون لقی و اشغال حداقل فضا نیاز دارند.

• صنایع فولاد و سیمان (سیستم‌های انتقال و کانوایرها): غلتک‌های پشتیبان (Support Rollers) در کانوایرهای حمل مواد سنگین و ماشین‌های ریخته‌گری مداوم (Continuous Casting) که تحت بارهای شعاعی سنگین، لرزش و دمای کاری بالا کار می‌کنند.

خواندن کد فنی رولبرینگ‌های سوزنی برای یک مهندس خرید یا تکنسین، شبیه به «خواندن نقشه» است. اگر کد را اشتباه بخوانید، ممکن است بیرینگی سفارش دهید که از نظر ابعاد درست است اما از نظر تطبیق فنی (مثل نوع قفسه یا وجود/عدم وجود رینگ داخلی) برای دستگاه شما فاجعه‌بار باشد.

۱. ساختار کدخوانی (Decoding Structure)

کد رولبرینگ‌های سوزنی معمولاً از سه بخش تشکیل شده است: پیشوند (Prefix) + سری ابعادی (Series) + پسوند (Suffix).

الف) پیشوندها (معمولاً نوع ساختار بیرینگ را می‌گویند)

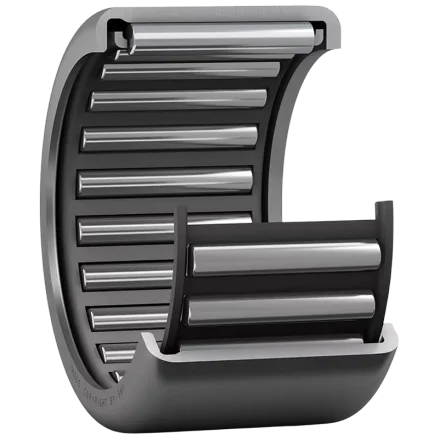

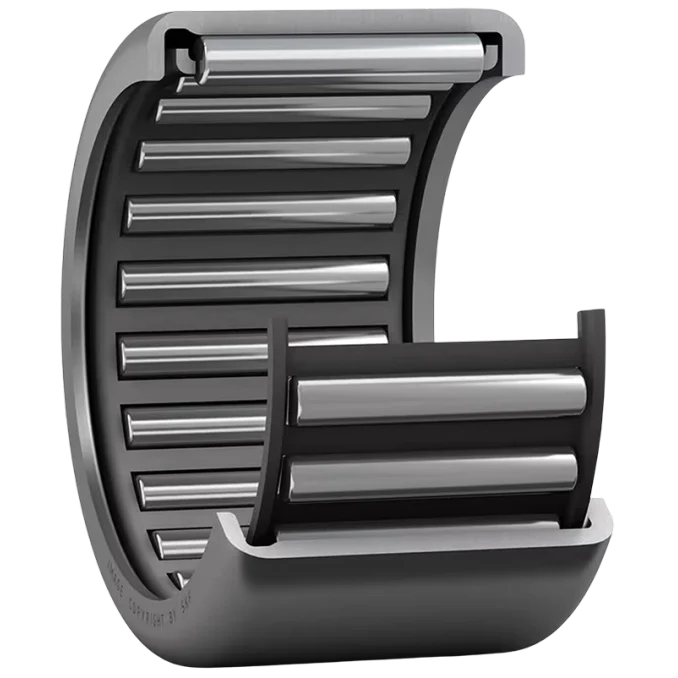

• HK: رولبرینگ سوزنی با رینگ خارجی پوسته‌کشیده (Drawn Cup) و باز (Open).

• BK: رولبرینگ سوزنی با رینگ خارجی پوسته‌کشیده (Drawn Cup) و بسته (Closed) (مناسب برای انتهای شفت).

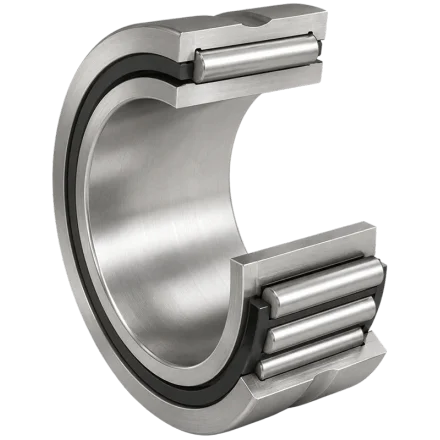

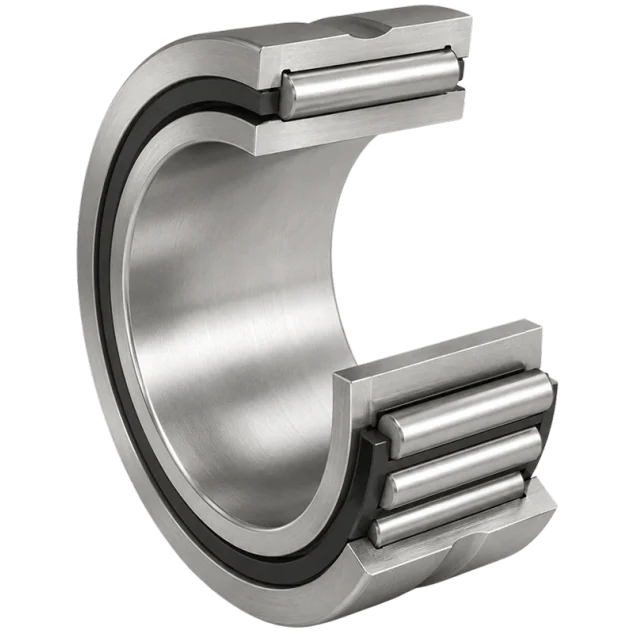

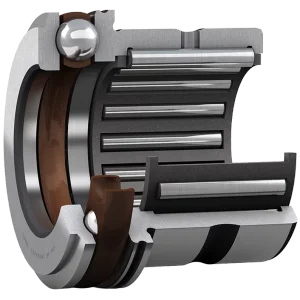

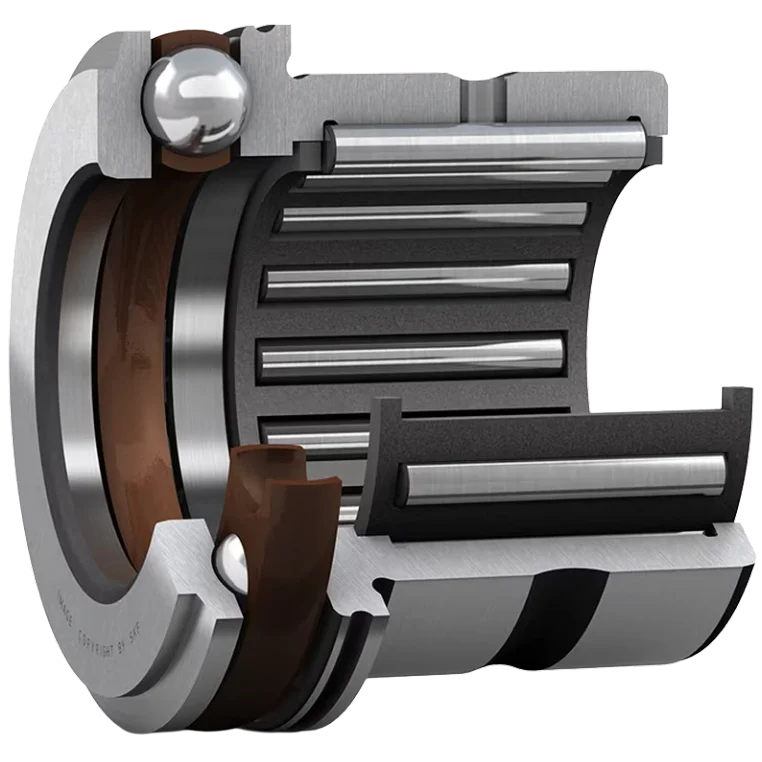

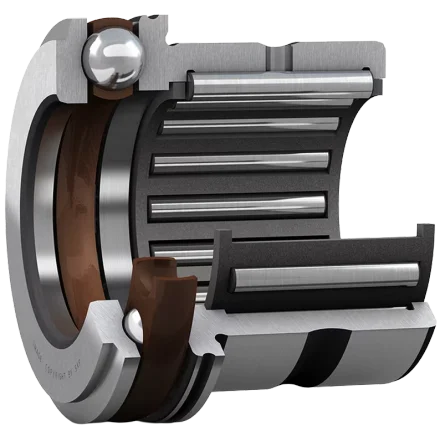

• NK: رولبرینگ سوزنی با رینگ ماشین‌کاری‌شده (Machined Ring) و بدون رینگ داخلی.

• NKI: رولبرینگ سوزنی با رینگ ماشین‌کاری‌شده و با رینگ داخلی.

• NA: رولبرینگ سوزنی با رینگ ماشین‌کاری‌شده که قفسه و رینگ‌های بیرونی با هم یکپارچه هستند (معمولاً برای کاربردهای سنگین).

ب) سری ابعادی (اعداد میانی)

این اعداد نشان‌دهنده قطر داخلی (d)، قطر خارجی (D) و عرض (B) هستند. نکته فنی: برخلاف بلبرینگ‌های معمولی که در کدهایشان استانداردهای ISO ابعاد را مستقیماً نشان می‌دهند، در رولبرینگ‌های سوزنی گاهی کدها ترکیبی هستند. همیشه باید به کاتالوگ سازنده (مثلاً SKF یا INA) مراجعه کرد.

ج) پسوندها (تعیین‌کننده کیفیت و شرایط کاری - حیاتی‌ترین بخش)

• TN / TN9: قفسه از جنس پلی‌آمید (پلاستیک مهندسی). (مزیت: وزن کمتر، سرعت بیشتر؛ محدودیت: دمای کاری پایین‌تر نسبت به فلز).

• 2RS / RS: دارای آب‌بند لاستیکی در یک طرف (RS) یا دو طرف (2RS). (بسیار مهم: از ورود آلودگی جلوگیری می‌کند اما سرعت مجاز را محدود می‌کند).

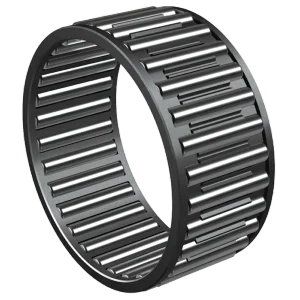

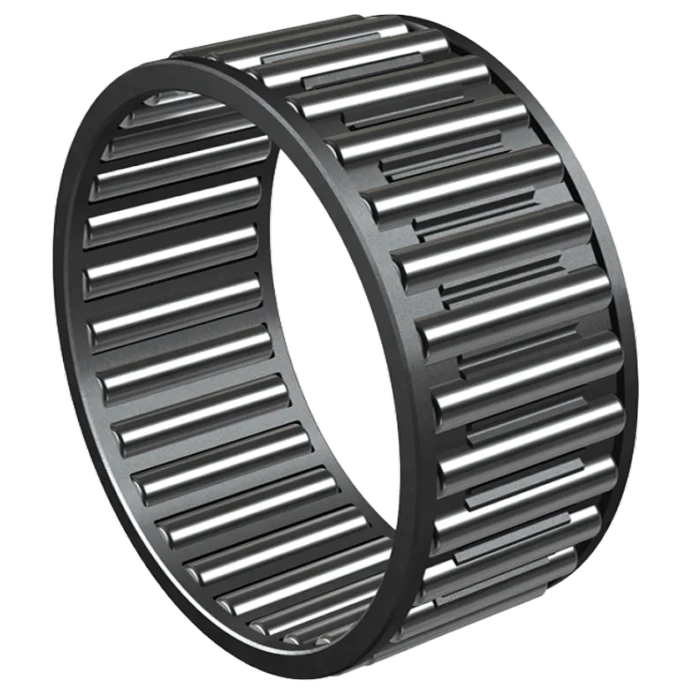

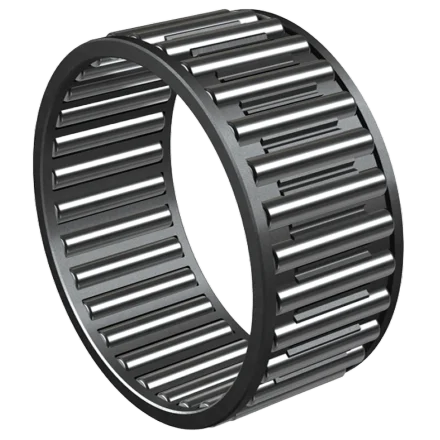

• V: نشان‌دهنده طراحی تمام‌پر (Full Complement) بدون قفسه. (هشدار: ظرفیت بار بسیار بالا، اما سرعت‌پذیری کم).

• ZW: طراحی دو ردیفه (Double Row).

۲. سری‌های پرمصرف در بازار ایران (High-Consumption Series)

در بازار صنعتی ایران، این چند سری بیشترین تردد را دارند و اگر موجودی آن‌ها در پرداد کامل باشد، یعنی در بازار دست بالا را دارید:

۱. سری HK و BK (پرکاربردترین برای تیراژ بالا)

کاربرد: ماشین‌های لباسشویی، ابزارهای برقی (دریل، سنگ‌فرز)، گیربکس‌های کوچک.

چرا پرمصرف است؟ قیمت ارزان، وزن کم، نصب آسان (پرس‌فیت).

مثال: HK 2016 (قطر ۲۰ میلی‌متر، عرض ۱۶ میلی‌متر).

۲. سری NK و NKI (پرمصرف در تعمیرات تخصصی)

کاربرد: ماشین‌آلات کشاورزی، دستگاه‌های بسته‌بندی، گیربکس‌های صنعتی متوسط.

چرا پرمصرف است؟ صلبیت بسیار بالا، مناسب برای تعمیرات و بازسازی دستگاه‌هایی که شفت آن‌ها فرسوده شده (با انتخاب مدل NKI که رینگ داخلی دارد، نیاز به تعویض شفت نیست).

مثال: NKI 25/20 (قطر ۲۵، عرض ۲۰).

۳. سری NA (انتخاب حرفه‌ای‌ها)

کاربرد: خطوط تولید فولاد، ماشین‌آلات نساجی.

چرا پرمصرف است؟ برای بارهای نوسانی و سنگین.

مثال: NA 4905 (کد ابعادی استاندارد).
