ما گروه صنعتی پرداد انتخاب بلبرینگ Y (بلیرینگ ایگرگ) را صرفاً به تطبیق یک کد فنی محدود نمیکنیم؛ زیرا میدانیم در نوار نقاله، فن صنعتی، ماشینآلات کشاورزی و خطوط بستهبندی، انتخاب نادرست این قطعه میتواند به افزایش ارتعاش، آسیب به شفت و هوزینگ و توقف خط منجر شود. عدم تطابق قطر شفت، روش قفل شدن، ظرفیت بار، سرعت مجاز، نوع آببندی یا تلرانس نصب میتواند باعث لغزش رینگ داخلی روی شفت، افزایش ارتعاش، داغ شدن بیرینگ و در نهایت توقف خط شود. به همین دلیل، هنگام انتخاب بلبرینگ ایگرگ باید کد فنی، نوع قفل، ابعاد نشیمن، جهت دوران، آلودگی محیط و امکان روانکاری مجدد همزمان بررسی شوند.
ما در پرداد بلبرینگهای Y برندهای برتر بازار از جمله KG، SKF، FAG، NACHI، Timken و Koyo را با تمرکز بر اصالت کالا و تأمین مستقیم عرضه میکنیم. کارشناسان فنی ما کد بیرینگ، شفت و هوزینگ را تطبیق میدهند تا مدل انتخابی از نظر ابعاد، ظرفیت بار و سیستم قفل با تجهیز سازگار باشد. برای استعلام قیمت یا انتخاب مدل مناسب، کد حکشده، عکس قطعه و ابعاد محل نصب را ارسال کنید.

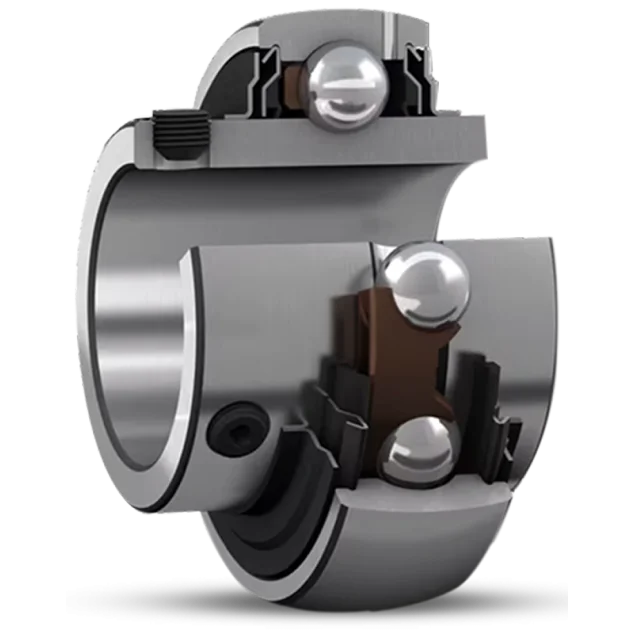

بررسی کامل بلبرینگ Y و ساختار فنی آن

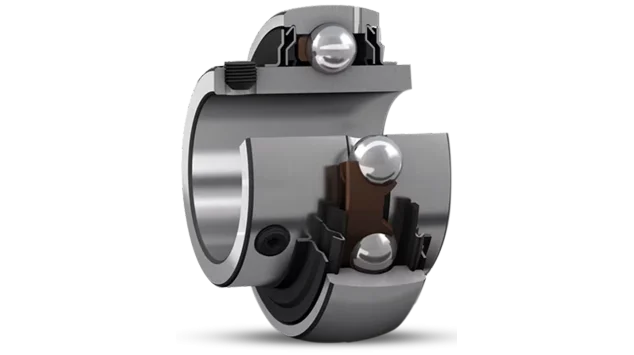

بلبرینگ Y یا بلبرینگ ایگرگ (Y-bearing) یک بیرینگ آماده نصب برای هوزینگهای پایهدار یا فلنجی است. این محصول با عنوان بلبرینگ اینسرت (Insert Bearing) نیز شناخته میشود و در نوار نقاله، فن، خطوط بستهبندی و ماشینآلات کشاورزی کاربرد دارد. اصطلاح Y-bearing در نامگذاری SKF شناخته شده است، اما در بازار ایران برای خانواده گستردهتری از اینسرتها، از جمله سری UC، بهکار میرود.
ساختار داخلی این قطعه بر پایه بلبرینگ شیار عمیق تکردیفه شکل گرفته است؛ با این تفاوت که رینگ داخلی معمولاً پهنتر است و مکانیزمی برای تثبیت مستقیم روی شفت دارد. سطح خارجی رینگ بیرونی بهشکل کروی محدب ساخته میشود تا بیرینگ در نشیمن کروی هوزینگ قرار بگیرد و ناهمراستایی اولیه و محدود شفت را جبران کند. این قابلیت به معنی خودتنظیمی دائمی مانند بلبرینگ خودتنظیم نیست و نباید برای جبران خمش شفت یا ناهممحوری دینامیکی شدید به آن تکیه کرد.
بلبرینگ ایگرگ عمدتاً بار شعاعی (Radial Load) و مقدار محدودی بار محوری (Axial Load) را تحمل میکند. آببندی دوطرفه، گریس اولیه و قابلیت روانکاری مجدد در بسیاری از سریها، نصب و نگهداری را سادهتر میکند. ظرفیت بار، سرعت مجاز و سطح آببندی باید از کاتالوگ همان کد خوانده شود و از روی ظاهر قابل تشخیص نیست.
y bearing
دستهبندی بلبرینگ Y براساس روش اتصال به شفت

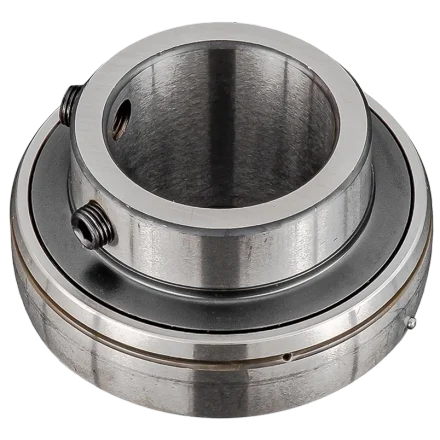

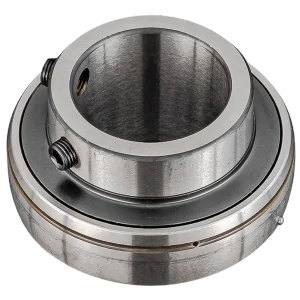

1. بلبرینگ Y با پیچ مغزی
رایجترین ساختار بازار، قفل شدن با دو پیچ مغزی (Set Screw Locking) روی رینگ داخلی پهن است. سریهای UC و برخی کدهای YAR و YAT در این گروه قرار میگیرند. نصب ساده، تعویض سریع و عملکرد مناسب در کاربردهای عمومی، این مدل را برای نوار نقاله، فن و ماشینآلات کشاورزی به گزینهای رایج تبدیل کرده است. در مقابل، سطح شفت باید سالم و در محدوده تلرانس توصیهشده باشد؛ سفت کردن نامتقارن یا گشتاور بیش از حد پیچها میتواند رینگ داخلی را دچار اعوجاج و ارتعاش کند.

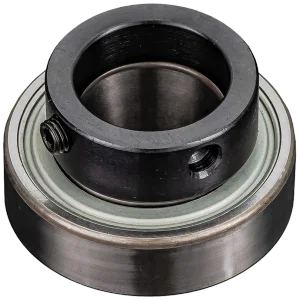

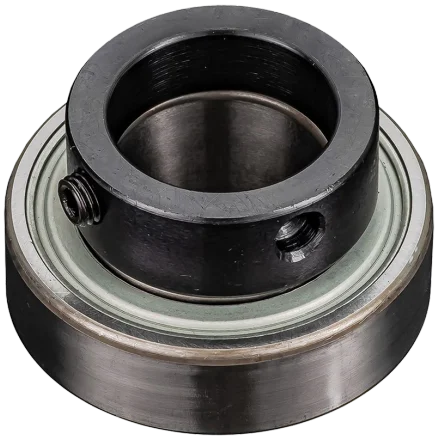

2. بلبرینگ Y با طوقه قفلکن خارج از مرکز
در مدل دارای طوقه خارج از مرکز (Eccentric Locking Collar)، طوقه با چرخش در جهت دوران شفت روی رینگ داخلی درگیر و سپس با پیچ تثبیت میشود. سریهای YEL و UEL از نمونههای شناختهشده این ساختار هستند. این روش برای دوران عمدتاً یکجهته مناسب است و روی شفت، تمرکز تنش کمتری نسبت به فشار مستقیم چند پیچ ایجاد میکند. اگر دستگاه مرتباً تغییر جهت میدهد، باید سازگاری این مکانیزم با شرایط کار از کاتالوگ بررسی شود.
3. بلبرینگ Y با بوش تبدیلی
مدلهای سوراخ مخروطی سری UK به کمک بوش تبدیلی (Adapter Sleeve)، مهره و واشر قفل روی شفت بسته میشوند. قفل هممرکز، توزیع یکنواختتر نیرو و قابلیت استفاده در سرعتهای بالاتر از مزیتهای این طراحی است. در عوض، مونتاژ آن به کنترل دقیق پیشروی مهره، لقی داخلی و دستورالعمل نصب نیاز دارد و برای تعمیرات بسیار ساده، الزاماً سریعترین انتخاب نیست.

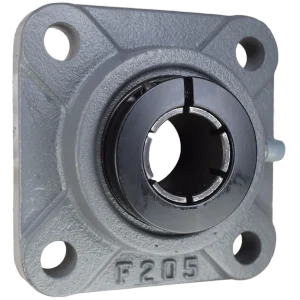

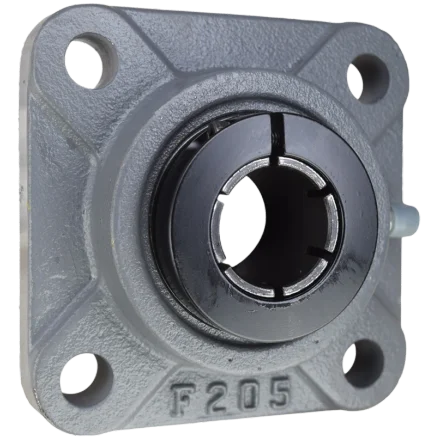

4. بلبرینگ Y با قفل هممرکز
در سیستمهای قفل هممرکز (Concentric Locking)، نیرو با توزیع متقارنتری پیرامون شفت اعمال میشود. این طراحی میتواند برای تجهیزاتی با جهت دوران متغیر، ارتعاش کمتر یا سرعت بالاتر مناسب باشد، اما کد و فناوری آن میان برندها یکسان نیست. هنگام جایگزینی، شباهت قطر داخلی بهتنهایی کافی نیست و باید نوع قفل، عرض رینگ داخلی و هوزینگ متناظر نیز تطبیق داده شود.
مقایسه برندهای بلبرینگ Y در بازار ایران و جهان
ما در پرداد مجموعهای از برندهای مختلف بلبرینگ Y را ارائه میکنیم تا انتخاب محصول به یک سازنده یا محدوده قیمتی خاص محدود نشود. متخصصان ما با بررسی حساسیت تجهیز، نوع و شدت بار، سرعت دوران، شرایط محیطی، ساعات کارکرد و بودجه پروژه، برند و سری مناسب را پیشنهاد میدهند. در این ارزیابی، علاوه بر قیمت اولیه، عواملی مانند اصالت کالا، دوام، شرایط نصب، روانکاری و هزینه احتمالی توقف خط نیز در نظر گرفته میشوند. در ادامه، جایگاه و تناسب فنی برندهای پیشنهادی را بررسی میکنیم.
SKF؛ برند رده پریمیوم با تنوع بالای سیستم قفل
SKF یکی از گستردهترین سبدهای بلبرینگ Y را ارائه میدهد و سریهایی مانند YAR، YAT، YEL و YSP را در کنار مدلهای تخصصی با سیستمهای مختلف قفل و آببندی پوشش میدهد. تنوع روش قفل و دسترسی به دادههای دقیق بار و سرعت، این برند را برای فنهای صنعتی، خطوط پیوسته و تجهیزاتی که توقف آنها پرهزینه است مناسب میکند. موازنه اصلی، هزینه خرید بالاتر و ریسک نمونههای تقلبی در بازار است؛ بنابراین اصالت کالا و تطبیق پسوند کد اهمیت زیادی دارد. ما در پرداد محصولات بلبرینگ SKF را با ضمانت اصالت کالا ارائه میکنیم و کد فنی و مشخصات محصول را پیش از تأمین با نیاز تجهیز تطبیق میدهیم.
FAG؛ رده پریمیوم برای کارکرد پایدار و اصطکاک کنترلشده
FAG یکی از برندهای گروه Schaeffler است و بلبرینگهای Y آن، بهویژه مدلهای Black Series، برای کارکرد مداوم در شرایط صنعتی طراحی شدهاند. اصطکاک کم، آببندی مناسب و قابلیت گریسکاری مجدد باعث میشود این محصولات در خطوطی با بار متوسط تا سنگین، عملکرد روان و پایداری داشته باشند. البته هنگام جایگزینی بلبرینگ FAG با برند یا سری دیگر، فقط یکسان بودن کد UC کافی نیست و باید ابعاد، ظرفیت بار، نوع قفل و آببندی نیز تطبیق داده شوند. ما در پرداد بلبرینگهای FAG را با ضمانت اصالت کالا و پس از بررسی مشخصات فنی تجهیز ارائه میکنیم.
Timken؛ رده پریمیوم برای هوزینگهای صنعتی و شرایط سنگین
Timken در مجموعه بیرینگهای نصبشده و سری U، گزینههای استاندارد و سنگین با پیچ مغزی، طوقه خارج از مرکز و سوراخ مخروطی ارائه میکند. آببندی مهندسیشده و تنوع هوزینگ، این برند را برای انتقال مواد، کشاورزی، صنایع غذایی و تجهیزاتی با آلودگی یا بار ناپایدار قابلتوجه میسازد. برای ماشینآلات غیرحساس ممکن است هزینه اولیه آن توجیه نداشته باشد؛ ضمن این که دسترسی به همه سایزهای متریک و اینچی در بازار ایران یکسان نیست.
Koyo؛ برند ژاپنی رده پریمیوم با دقت ابعادی مناسب
Koyo از خانوادههای متنوع Ball Bearing Unit مانند UCP، UCF، UCFL و UCFC پشتیبانی میکند و برای ماشینآلات عمومی، تجهیزات کشاورزی و خطوطی که پایداری دورانی و قابلیت تعویض استاندارد اهمیت دارد انتخاب مهندسیشدهای است. نقطه قوت آن توازن دقت ساخت و عمر کاری است. با این حال، در کدهای خاص یا هوزینگهای کمترمصرف، زمان تأمین و هزینه میتواند نسبت به گزینههای اقتصادی بیشتر باشد.
NACHI؛ برند میانرده رو به بالا برای کاربردهای عمومی تا نیمهسنگین
Nachi بلبرینگهای یونیت در ساختارهای پایهدار، فلنجی، کارتریجی، آویز و مدلهای دارای پیچ یا طوقه خارج از مرکز عرضه میکند. این تنوع برای نوار نقاله، تجهیزات عمومی و پروژههایی که کیفیت پایدار ژاپنی با هزینه کنترلشدهتر از برخی گزینههای اروپایی میخواهند مناسب است. محدودیت آن در بازار ایران، موجودی نامتوازن سریهای تخصصی است؛ بنابراین پیش از انتخاب باید قابلیت تأمین کد جایگزین در دوره تعمیرات بعدی نیز بررسی شود.
KG؛ رده اقتصادی صنعتی برای بار و دور نرمال
KG برای پروژههایی مناسب است که قیمت خرید اهمیت بالایی دارد و تجهیز در محدوده بار، دما و سرعت نرمال کار میکند. سریهای UC200 و UC300، رینگ داخلی پهن، قفل پیچ مغزی و امکان روانکاری مجدد، دامنهای کاربردی برای ماشینآلات عمومی، کشاورزی و انتقال مواد فراهم میکنند. استفاده از این رده در نقاط بحرانی یا تحت بار ضربهای مداوم، بدون کنترل ظرفیت بار و عمر محاسباتی توصیه نمیشود؛ زیرا صرفهجویی اولیه ممکن است با هزینه توقف و تعویض زودهنگام خنثی شود.
راهنمای انتخاب و خرید بلبرینگ ایگرگ
برای انتخاب مطمئن، ابتدا مشخص کنید محصول موردنیاز فقط بلبرینگ اینسرت است یا یونیت کامل شامل بیرینگ و هوزینگ. سپس کد روی قطعه را با قطر شفت، قطر خارجی کروی، عرض رینگ داخلی، محل شیار گریس و نوع هوزینگ تطبیق دهید. یکسان بودن شماره پایه، تضمینکننده جایگزینی کامل میان برندها نیست. در ادامه، مهمترین معیارهای انتخاب بلبرینگ ایگرگ را بررسی میکنیم:
نوع قفل روی شفت: پیچ مغزی برای نصب عمومی، طوقه خارج از مرکز برای دوران غالباً یکجهته، بوش تبدیلی یا قفل هممرکز برای نصب دقیقتر بررسی میشود.
بار و سرعت: ظرفیت بار دینامیکی، بار استاتیکی، سرعت مجاز و عمر خستگی باید از کاتالوگ همان کد استخراج شود.
تلرانس و وضعیت شفت: قطر نامناسب، پلیسه، خوردگی یا سختی بیش از محدوده توصیهشده میتواند قدرت قفل را کاهش دهد.
آببندی و روانکاری: گردوغبار، رطوبت، شستوشو، دما و امکان گریسکاری مجدد نوع سیل و روانکار را تعیین میکنند.
جهت دوران و ارتعاش: در حرکت معکوس یا دور بالا، روش قفل و بالانس رینگ داخلی باید با حساسیت بیشتری انتخاب شود.
اصالت و کد کامل: پسوندهای کد میتوانند نوع سیل، لقی، متریال و طراحی قفل را تغییر دهند؛ بنابراین بستهبندی، حک قطعه و مشخصات کاتالوگ باید همزمان کنترل شوند.
بلبرینگ Y در چه تجهیزاتی استفاده میشود؟
نوار نقاله و خطوط انتقال مواد
نصب سریع در هوزینگ پایهدار یا فلنجی و امکان روانکاری مجدد، بلبرینگ ایگرگ را برای رولیکها، درامهای سبک، خطوط بستهبندی و سیستمهای انتقال مواد مناسب میکند. در محیط غبارآلود باید نوع کاسهنمد و فِلینگر با شدت آلودگی هماهنگ باشد.
ماشینآلات کشاورزی
در ادواتی مانند برداشتکن، بذرکار و تجهیزات خوراک دام، ناهمراستایی اولیه، گردوغبار و شستوشو شرایط انتخاب را دشوار میکنند. در این کاربردها، آببندی تقویتشده، قابلیت گریسکاری و مقاومت هوزینگ معمولاً از رسیدن به بیشترین سرعت نامی مهمتر است.
فن، هواکش و تجهیزات تهویه
برای فنها و بلوئرها، بالانس مناسب، روش قفل هممرکز و سرعت مجاز اهمیت بیشتری دارد. اگر شفت دور بالا یا جهت دوران متغیر دارد، انتخاب قفل پیچ مغزی بدون بررسی محدودیت سرعت میتواند به ارتعاش یا لغزش منجر شود.
مطالب مرتبط
REVIEW
y bearing
سایزبندی بلبرینگ Y و نحوه خواندن کدها
سایز بلبرینگ Y با قطر شفت (d) مشخص میشود. در سریهای متریک UC، کدهای 201، 202 و 203 معمولاً قطر داخلی 12، 15 و 17 میلیمتر دارند. از کد 204 به بعد، دو رقم پایانی غالباً در عدد 5 ضرب میشوند؛ برای مثال UC204 قطر 20 میلیمتر، UC205 قطر 25 میلیمتر، UC206 قطر 30 میلیمتر و UC210 قطر 50 میلیمتر دارد. در مدلهای اینچی معمولاً یک پسوند کسری دیده میشود؛ برای نمونه پسوند 16- نشاندهنده 16/16 اینچ یا یک اینچ است. این قاعده برای همه سریها و برندها یکسان نیست و باید با کاتالوگ همان سازنده کنترل شود.
در کد یونیت کامل، حروف ابتدایی نوع هوزینگ را نشان میدهند. برای مثال UCP205 از بلبرینگ UC205 داخل هوزینگ پایهدار، UCF205 داخل فلنج چهارپیچ، UCFL205 داخل فلنج دوپیچ و UCT205 داخل هوزینگ کشویی تشکیل میشود. هنگام جایگزینی فقط قطر داخلی را ملاک قرار ندهید؛ قطر خارجی کروی، عرض رینگ داخلی، محل شیار گریس، نوع قفل و ابعاد هوزینگ نیز باید یکسان باشند.
