خرید پوسته یاتاقان از پرداد
ما در گروه صنعتی پرداد می‌دانیم که انتخاب نادرست پوسته یاتاقان می‌تواند حتی با وجود استفاده از بیرینگ باکیفیت، به افزایش ارتعاش، ناهم‌محوری شفت، نشت روانکار و خرابی زودهنگام مجموعه منجر شود. هنگام انتخاب این قطعه باید ظرفیت بار، جنس پوسته، نوع آب‌بندی، قطر شفت، ارتفاع مرکز، روش قفل شدن بیرینگ و شرایطی مانند گردوغبار، رطوبت و بار ضربه‌ای به‌صورت هم‌زمان بررسی شوند.
ما در پرداد امکان تأمین انواع پوسته یاتاقان از برندهای مختلف را داریم؛ با این حال، متخصصان ما براساس سطح اهمیت تجهیز و بودجه پروژه، برندهای KG، SKF، FAG، NACHI، Timken و Koyo را پیشنهاد می‌دهند. اصالت کالا، تطبیق دقیق کد فنی و بررسی سازگاری پوسته با بیرینگ و شفت، مبنای تأمین این محصولات است. برای انتخاب مدل مناسب، می‌توانید مشخصات تجهیز یا کد قطعه قبلی را در اختیار کارشناسان ما قرار دهید تا گزینه‌ای ایمن و متناسب با شرایط واقعی کار پیشنهاد شود.
بررسی کامل پوسته یاتاقان
پوسته یاتاقان یا Bearing Housing در نوار نقاله‌ها، فن‌ها، پمپ‌ها، گیربکس‌ها، ماشین‌آلات کشاورزی و تجهیزات فولاد، سیمان و معدن برای نگهداری بیرینگ و ایجاد تکیه‌گاه پایدار برای شفت استفاده می‌شود. این قطعه علاوه بر انتقال بار به شاسی، فضای لازم برای آب‌بندی و روانکاری بیرینگ را فراهم می‌کند و از ورود آلودگی به ناحیه غلتش جلوگیری خواهد کرد.
پوسته یاتاقان با واحد یاتاقان کامل یا Housed Bearing Unit تفاوت دارد. پوسته ممکن است به‌صورت مجزا و بدون بیرینگ عرضه شود؛ اما واحد کامل معمولاً شامل پوسته، بیرینگ اینسرت، آببند، گریس و مکانیزم قفل شدن روی شفت است. بنابراین شباهت ظاهری یا یکسان بودن قطر شفت برای جایگزینی دو مدل کافی نیست و ابعاد نصب، ظرفیت بار، نوع بیرینگ و سیستم آب‌بندی نیز باید مطابقت داشته باشند.
مزیت عملیاتی پوسته مناسب زمانی مشخص می‌شود که بار بدون تمرکز تنش به پایه منتقل شود، بیرینگ در موقعیت صحیح باقی بماند و گریس در محدوده کاری حفظ شود. پوسته بسیار سبک در برابر بار ضربه‌ای ممکن است تغییر شکل دهد؛ در مقابل، استفاده از هوزینگ سنگین و گران‌قیمت برای یک تجهیز غیرحساس نیز هزینه خرید را بدون ایجاد ارزش عملیاتی قابل توجه افزایش می‌دهد.
bearing housing
انواع پوسته یاتاقان

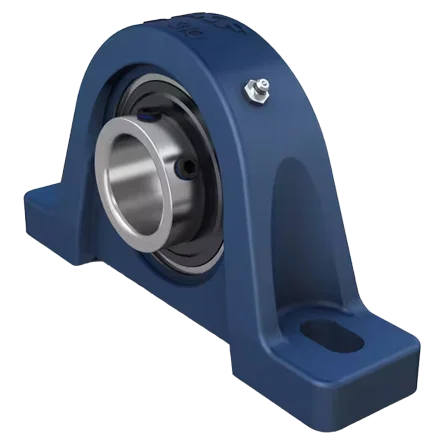

1. پوسته یاتاقان ایستاده UCP
پوسته UCP یا Pillow Block دارای پایه افقی و دو محل پیچ برای اتصال به شاسی است. این مدل بیشتر در نوار نقاله‌ها، فن‌ها و ماشین‌آلات عمومی استفاده می‌شود و معمولاً یک بیرینگ UC با پیچ تنظیم روی شفت دارد. نصب آسان و تنوع سایز، مزیت اصلی UCP است؛ اما برای بارهای بسیار سنگین یا ضربه‌های شدید باید ظرفیت پوسته و بیرینگ داخلی جداگانه کنترل شود.

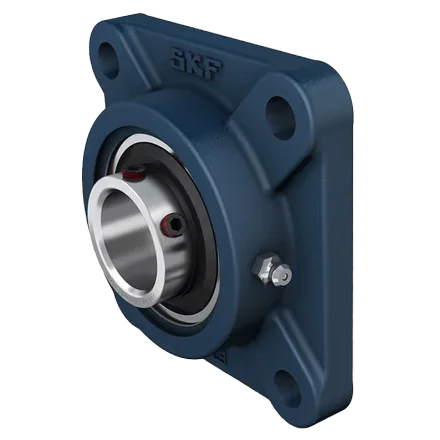

2. پوسته یاتاقان فلنج‌دار UCF
پوسته یاتاقان UCF که با نام‌های یاتاقان UCF، یاتاقان فلنج‌دار چهارپیچ و هوزینگ UCF نیز شناخته می‌شود، دارای فلنج مربعی و چهار محل نصب پیچ است. این مدل برای نصب مستقیم روی دیواره دستگاه، صفحه عمودی یا بدنه ماشین‌آلات استفاده می‌شود و معمولاً به‌همراه بلبرینگ UC، یک واحد یاتاقانی آماده نصب را تشکیل می‌دهد. در بسیاری از فروشگاه‌ها، عبارت «یاتاقان UCF» به واحد کامل اشاره دارد؛ درحالی‌که پوسته آن به‌تنهایی با کد F شناخته می‌شود.
آرایش چهارپیچ و فرم مربعی، اتصال متقارن و پایداری مناسبی برای شفت ایجاد می‌کند؛ به همین دلیل پوسته یاتاقان UCF در نوار نقاله‌ها، تجهیزات انتقال مواد، ماشین‌آلات کشاورزی و بدنه جانبی دستگاه‌ها کاربرد زیادی دارد. هنگام خرید یاتاقان UCF باید علاوه بر کدهایی مانند UCF 204، UCF 205 یا UCF 206، قطر شفت، نوع بلبرینگ، جنس پوسته و میزان لرزش یا بار واردشده به مجموعه نیز بررسی شود.

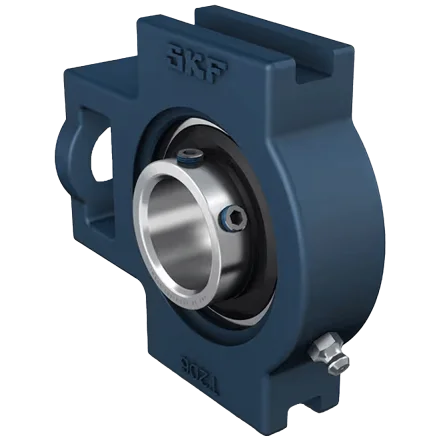

3. پوسته یاتاقان کشویی UCT
پوسته UCT یا Take-up Housing داخل ریل حرکت می‌کند و امکان تنظیم موقعیت شفت را فراهم می‌سازد. این مدل در نوار نقاله‌ها برای تنظیم کشش تسمه یا زنجیر کاربرد دارد. هنگام انتخاب آن باید علاوه بر قطر شفت، عرض شیارهای جانبی، دامنه جابه‌جایی، ابعاد فریم و نیروی کشش سیستم بررسی شود.

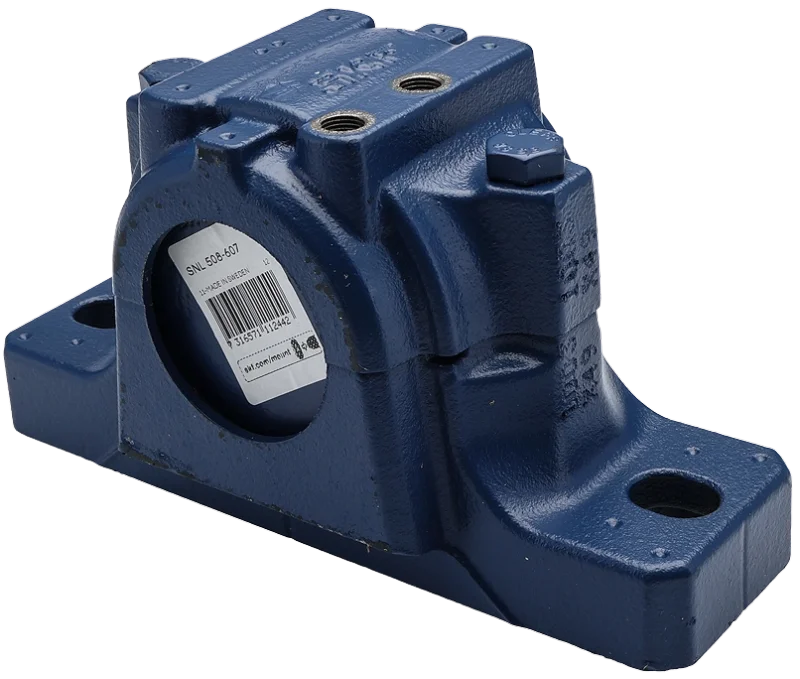

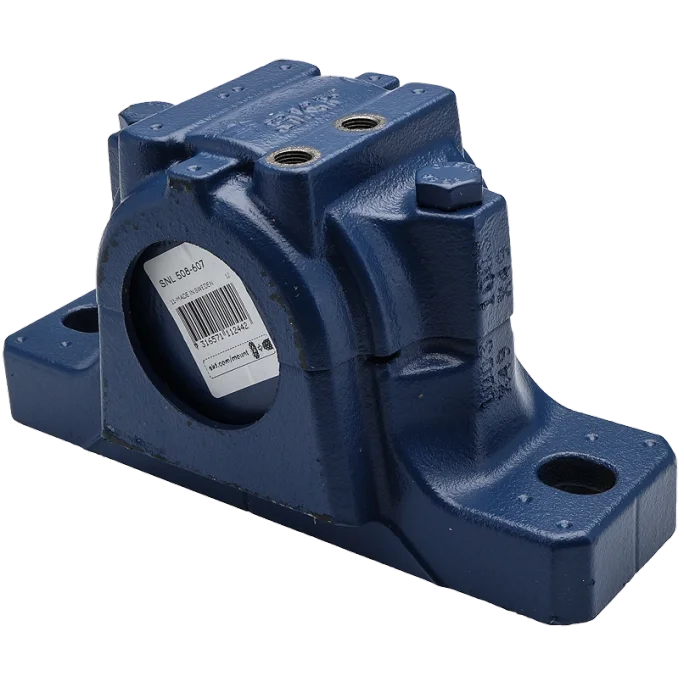

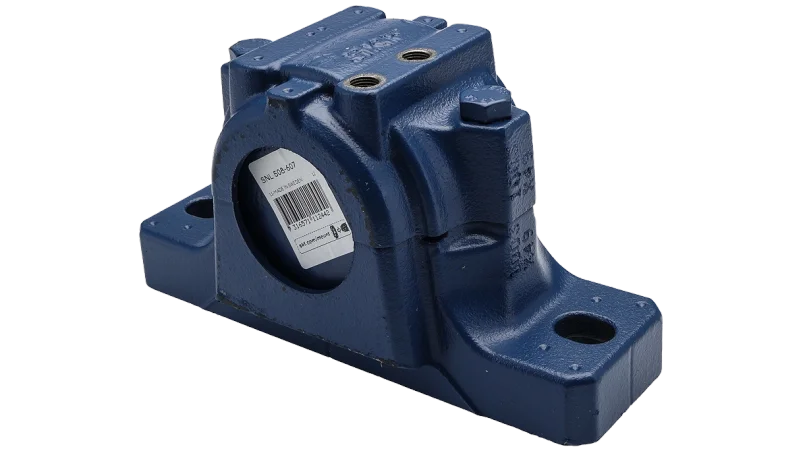

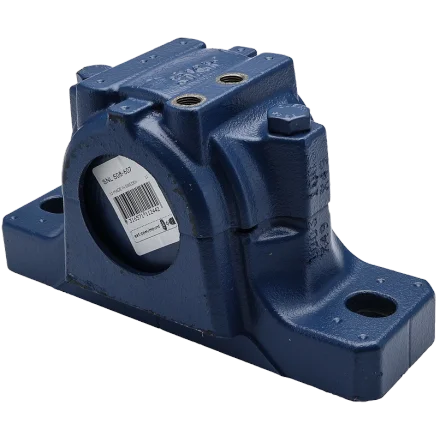

4. پوسته یاتاقان دو‌تکه SN و SNL
پوسته‌های دو‌تکه یا Split Plummer Block از پایه و کلاهک جداشونده تشکیل می‌شوند و معمولاً با بلبرینگ خودتنظیم یا رولبرینگ بشکه‌ای به کار می‌روند. امکان دسترسی به بیرینگ بدون باز کردن کامل شفت، تعمیرات را ساده‌تر می‌کند. این مدل برای فن‌های بزرگ، خطوط انتقال، تجهیزات معدنی و ماشین‌آلات تحت بار سنگین مناسب است، اما نصب آن به کنترل دقیق لقی، هم‌راستایی، گشتاور پیچ‌ها و مقدار گریس نیاز دارد.
5. پوسته‌های چدنی، فولادی و مقاوم به خوردگی
چدن خاکستری برای بیشتر کاربردهای عمومی، تعادل مناسبی میان استحکام و هزینه ایجاد می‌کند. چدن داکتیل یا فولاد ریختگی برای بار ضربه‌ای، بارهای غیرعمودی و تجهیزات سنگین مناسب‌تر است. در محیط‌های مرطوب، شست‌وشوی مداوم یا صنایع غذایی نیز میتوان از پوسته‌های استنلس استیل، پلیمری یا دارای پوشش ضدخوردگی استفاده کرد. انتخاب متریال باید بر پایه جهت بار، دما، خورندگی محیط و الزامات بهداشتی انجام شود.

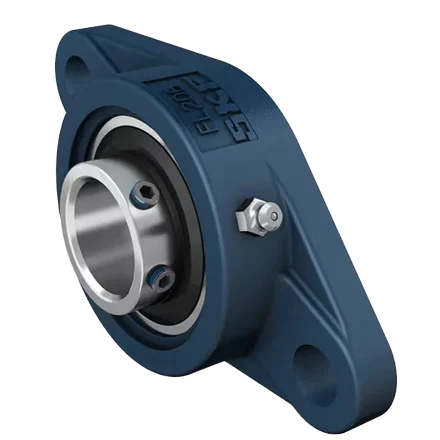

6. پوسته یاتاقان فلنج‌دار UCFL
پوسته یاتاقان UCFL یا یاتاقان UCFL، هوزینگ فلنجی لوزی یا بیضی‌شکل با دو محل پیچ است که در بازار با عنوان یاتاقان فلنجی دوپیچ و گاهی یاتاقان چشمی دو پیچ نیز جست‌وجو می‌شود. طراحی کشیده این پوسته برای نصب روی سطوح جانبی و فضاهایی مناسب است که فاصله نصب محدود است یا چند یاتاقان باید در امتداد یک خط قرار بگیرند. مانند سری UCF، این پوسته نیز معمولاً با بلبرینگ UC مونتاژ می‌شود.
یاتاقان UCFL به‌دلیل استفاده از دو پیچ، نصب ساده‌تر و فضای نصب کمتری نیاز دارد و در خطوط نوار نقاله، تجهیزات بسته‌بندی، ماشین‌آلات سبک و سامانه‌های انتقال مواد کاربرد رایجی دارد. بااین‌حال، دوپیچ بودن به‌تنهایی معیار انتخاب نیست؛ در کاربردهای دارای ضربه، لرزش یا گشتاور بالا باید ابعاد محل نصب، ظرفیت بلبرینگ و شرایط کاری بررسی شود تا UCFL به‌درستی جایگزین UCF یا سایر پوسته‌های یاتاقان شود.

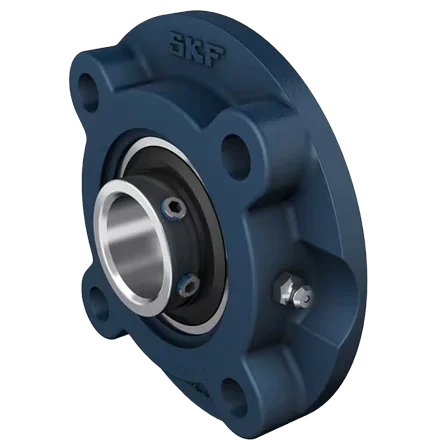

7. پوسته یاتاقان فلنج‌دار UCFC
پوسته یاتاقان UCFC که با نام‌های یاتاقان UCFC، یاتاقان فلنجی گرد چهارپیچ و هوزینگ دایره‌ای UCFC شناخته می‌شود، فلنجی گرد با چهار سوراخ نصب دارد. ویژگی متمایز این مدل، لبه یا زائده سنترکننده در پشت پوسته است که داخل سوراخ ماشین‌کاری‌شده بدنه دستگاه قرار می‌گیرد و موقعیت یاتاقان را با دقت بیشتری تثبیت می‌کند. این ساختار برای تجهیزاتی که هم‌محوری شفت و محل نصب اهمیت دارد، انتخاب مناسبی است.
پوسته یاتاقان UCFC در پولی‌های درام، تجهیزات انتقال مواد، فن‌ها و ماشین‌آلاتی که نیاز به نصب دقیق و تکرارپذیر دارند، استفاده می‌شود. لبه سنترکننده جای پیچ‌های نصب یا دقت ماشین‌کاری بدنه را نمی‌گیرد؛ بنابراین هنگام خرید یاتاقان UCFC باید قطر شفت، قطر لبه سنترکننده، قطر سوراخ بدنه، فاصله پیچ‌ها و کد بلبرینگ UC با کاتالوگ همان برند مطابقت داده شود.
مقایسه برندهای پوسته یاتاقان در ایران و جهان
در انتخاب برند، بهترین گزینه مطلق وجود ندارد. برند مناسب باید براساس حساسیت تجهیز، شرایط کاری، کد طراحی‌شده توسط سازنده و هزینه واقعی مالکیت انتخاب شود. طول عمر نیز فقط به برند وابسته نیست و عواملی مانند اصالت کالا، هم‌محوری، آب‌بندی و روانکاری می‌توانند نتیجه نهایی را تغییر دهند.
SKF؛ برند رده‌بالا و مناسب تجهیزات حساس
SKF در رده پرمیوم قرار می‌گیرد و سبد گسترده‌ای از واحدهای یاتاقان پایه‌دار و پوسته‌های دو‌تکه مانند سری SNL ارائه می‌دهد. تنوع آب‌بندها و امکان استفاده از بیرینگ‌های مختلف، این برند را برای خطوط پیوسته و تجهیزات بحرانی مناسب می‌کند. هزینه اولیه بالا و ریسک کالای تقلبی، مهم‌ترین محدودیت‌های خرید SKF در بازار ایران هستند؛ بنابراین اصالت و تطبیق کامل پسوندهای فنی باید بررسی شود.
FAG؛ برند رده‌بالای مهندسی برای کاربردهای صنعتی سنگین
FAG به‌عنوان بخشی از Schaeffler، در پوسته‌های دو‌تکه و مجموعه‌های صنعتی سنگین جایگاه فنی قدرتمندی دارد. سری‌هایی مانند SNV، SES و SNS برای ترکیب با رولبرینگ‌های صنعتی و کار در شرایط بار و آلودگی بالا طراحی شده‌اند. این برند برای تجهیزاتی که از ابتدا براساس محصولات FAG طراحی شده‌اند انتخاب منطقی است؛ اما تغییر به آن بدون بررسی ابعاد، آببند و بیرینگ سازگار توصیه نمی‌شود.
Timken؛ گزینه تخصصی برای بار و ضربه بالا
Timken در واحدهای یاتاقان رولری، هوزینگ‌های یک‌تکه و مدل‌های دو‌تکه مناسب صنایع سنگین شناخته می‌شود. پوسته‌های فولادی یا داکتیل این برند در محیط‌های آلوده، بارهای ضربه‌ای و سرعت‌های متوسط می‌توانند پایداری مناسبی ایجاد کنند. این سطح از استحکام برای یک تجهیز سبک لزوماً توجیه اقتصادی ندارد و ممکن است هزینه خرید اولیه را بیش از نیاز واقعی پروژه افزایش دهد.
Koyo؛ انتخاب مهندسی ژاپنی با عملکرد متعادل
Koyo که محصولات بیرینگ آن با نام JTEKT نیز شناخته می‌شوند، در واحدهای پایه‌دار UCP و مدل‌های دارای پیچ تنظیم یا بوش تطبیقی حضور دارد. این برند برای ماشین‌آلات ژاپنی، تجهیزات کشاورزی و خطوط صنعتی با سرعت و بار متوسط گزینه‌ای قابل اتکا است. در بازار ایران باید به تغییر تدریجی نام Koyo به JTEKT و تفاوت بسته‌بندی‌های معتبر توجه کرد.
NACHI؛ تنوع مناسب برای واحدهای یاتاقان استاندارد
NACHI مجموعه متنوعی از واحدهای پایه‌دار، فلنج‌دار و مدل‌های دارای بوش تطبیقی عرضه می‌کند. وجود سری‌های چدنی و فولادی باعث می‌شود این برند برای ماشین‌آلات عمومی و برخی کاربردهای سنگین قابل بررسی باشد. NACHI در رده برندهای مهندسی ژاپنی قرار می‌گیرد؛ با این حال، موجودی کدهای خاص آن در بازار ایران همیشه ثابت نیست و جایگزینی باید براساس دیتاشیت انجام شود.
KG؛ گزینه اقتصادی و ارزش‌محور
KG برای پروژه‌هایی مناسب است که تعادل میان قیمت، کیفیت و دسترسی اهمیت دارد. این برند پوسته‌های پایه‌دار سنگین، Plummer Block و بوش‌های تطبیقی را پوشش می‌دهد و برای نوار نقاله‌ها، فن‌ها و ماشین‌آلات عمومی می‌تواند انتخاب اقتصادی مناسبی باشد. برای تجهیزات بحرانی با کارکرد شبانه‌روزی، مقایسه ظرفیت بار، جنس پوسته و عمر مورد انتظار با برندهای رده‌بالا ضروری است.
اگر اولویت اصلی بیشترین پایداری در یک تجهیز بحرانی باشد، SKF، FAG و Timken معمولاً در رده نخست بررسی قرار می‌گیرند. Koyo و NACHI تعادل مناسبی میان کیفیت مهندسی و هزینه ایجاد می‌کنند و KG گزینه اقتصادی‌تر برای کاربردهای عمومی است. این رده‌بندی به معنی عمر قطعی بیشتر یک برند نیست؛ زیرا نصب اشتباه می‌تواند بهترین پوسته را نیز زودتر از موعد از مدار خارج کند.
راهنمای تخصصی انتخاب و خرید پوسته یاتاقان
پیش از انتخاب و خرید پوسته یاتاقان، پارامترهای زیر باید بررسی شوند:
نوع و جهت بار: مقدار بار شعاعی، محوری و ضربه‌ای و همچنین جهت واردشدن نیرو به پایه مشخص شود.
قطر و وضعیت شفت: قطر واقعی، تلرانس، سختی سطح، میزان خوردگی و وجود پلیسه روی شفت کنترل شود.
نوع بیرینگ: پوسته باید با بلبرینگ اینسرت، رولبرینگ بشکه‌ای یا بیرینگ خودتنظیم موردنظر سازگار باشد.
روش قفل شدن: پیچ تنظیم، بوش تطبیقی یا طوقه اکسنتریک براساس سرعت، ارتعاش و دقت هم‌مرکزی انتخاب شود.
جنس پوسته: چدن خاکستری برای کاربرد عمومی و چدن داکتیل یا فولاد برای ضربه و بار سنگین مناسب‌تر است.
نوع آب‌بندی: در محیط‌های پرگردوغبار، مرطوب یا آلوده باید از آببند متناسب مانند لابیرنتی، لبه‌ای یا تاکونایت استفاده شود.
روانکاری و دما: نوع گریس، دوره روانکاری، سرعت دوران و دمای محیط باید با محدودیت‌های پوسته و بیرینگ هماهنگ باشند.
ابعاد نصب: ارتفاع مرکز، فاصله پیچ‌ها، طول پایه، قطر سوراخ پیچ و فضای اطراف پوسته با نقشه دستگاه تطبیق داده شود.
اصالت و کامل بودن مجموعه: بیرینگ، پوسته، آببند، بوش، مهره، واشر قفل‌کن و گریس‌خور باید مطابق کد سفارش کنترل شوند.
پوسته یاتاقان در چه تجهیزاتی استفاده می‌شود؟
خطوط انتقال و نوار نقاله
پوسته‌های UCP و UCT در رولیک‌ها، درام‌ها و محورهای نوار نقاله به کار می‌روند. UCP تکیه‌گاه ثابت ایجاد می‌کند و UCT امکان تنظیم کشش تسمه یا زنجیر را در اختیار واحد نگهداری قرار می‌دهد.
فن، پمپ و تجهیزات دوار
در فن‌ها، هواکش‌ها و برخی پمپ‌ها، کنترل هم‌محوری، ارتعاش و دمای بیرینگ اهمیت زیادی دارد. برای شفت‌های بزرگ یا سرویس مداوم، پوسته‌های دو‌تکه همراه با آببند و سیستم روانکاری مناسب انتخاب دقیق‌تری هستند.
صنایع فولاد، سیمان و معدن
بار ضربه‌ای، گردوغبار و توقف پرهزینه خط باعث می‌شود در سنگ‌شکن‌ها، آسیاب‌ها و خطوط انتقال مواد از پوسته‌های سنگین چدنی، داکتیل یا فولادی استفاده شود. در این کاربردها کیفیت آب‌بندی و امکان روانکاری مجدد به اندازه استحکام بدنه اهمیت دارد.
مطالب مرتبط
REVIEW
bearing housing
سایزبندی پوسته یاتاقان و تطبیق کد فنی
سایزبندی پوسته یاتاقان فقط براساس قطر شفت انجام نمی‌شود؛ برای تطبیق دقیق کد فنی باید سری پوسته، نوع بیرینگ، ابعاد نصب، مکانیزم قفل‌شدن و متعلقات موردنیاز نیز مطابق کاتالوگ سازنده بررسی شوند.
سایز پوسته‌های سری UCP و UCF
در بسیاری از واحدهای سری UC، دو رقم پایانی کد از شماره 04 به بعد با قطر شفت ارتباط دارد؛ برای مثال UCP205 معمولاً برای شفت 25 میلی‌متری و UCP208 برای شفت 40 میلی‌متری استفاده می‌شود. این قاعده برای تمام کدهای متریک و اینچی یکسان نیست و باید با جدول ابعادی همان برند کنترل شود.
سایز پوسته‌های دو‌تکه SN و SNL

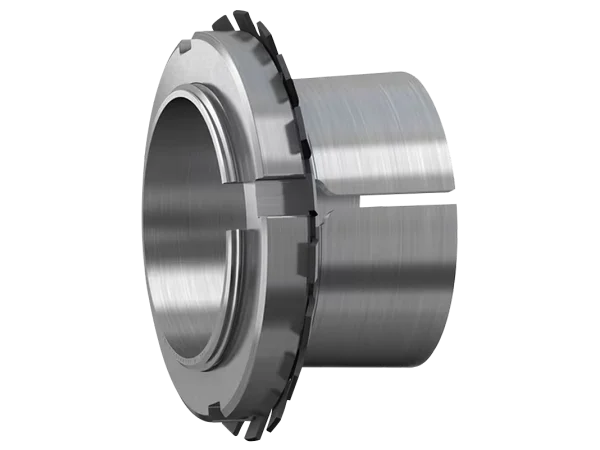

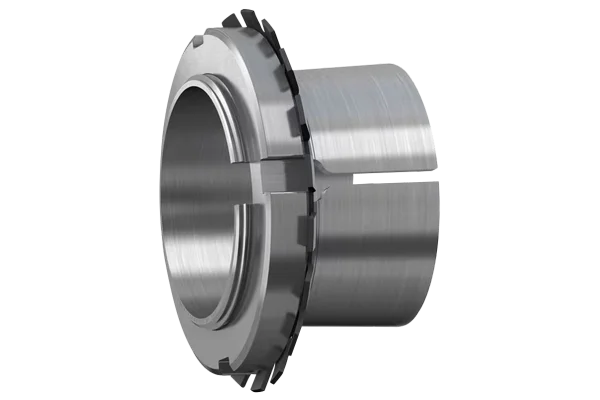

در پوسته‌های SN و SNL، شماره پوسته به‌تنهایی قطر شفت را مشخص نمی‌کند. سایز نهایی به شماره بیرینگ، استفاده از سوراخ استوانه‌ای یا مخروطی، شماره بوش تطبیقی و نوع آببند بستگی دارد. هنگام سفارش باید کد پوسته، بیرینگ، بوش، رینگ تثبیت‌کننده و درپوش انتهایی به‌صورت یک مجموعه بررسی شوند.
ابعاد نصب مهم
قطر شفت تنها یکی از ابعاد انتخاب است. ارتفاع مرکز شفت، فاصله مرکز تا مرکز پیچ‌ها، طول و عرض پایه، قطر سوراخ‌های نصب و فضای لازم برای گریس‌کاری باید با نقشه تجهیز تطبیق داشته باشند. استفاده از پوسته هم‌قطر با ابعاد پایه متفاوت می‌تواند به تغییر موقعیت شفت و ناهم‌محوری کوپلینگ منجر شود.
سوالات متداول
پوسته یاتاقان با یاتاقان کامل چه تفاوتی دارد؟
برای نوار نقاله کدام پوسته مناسب‌تر است؟
کدام برند پوسته یاتاقان طول عمر بیشتری دارد؟
آیا میتوان پوسته دو برند مختلف را جایگزین کرد؟
علت شکستن پوسته یاتاقان چیست؟
