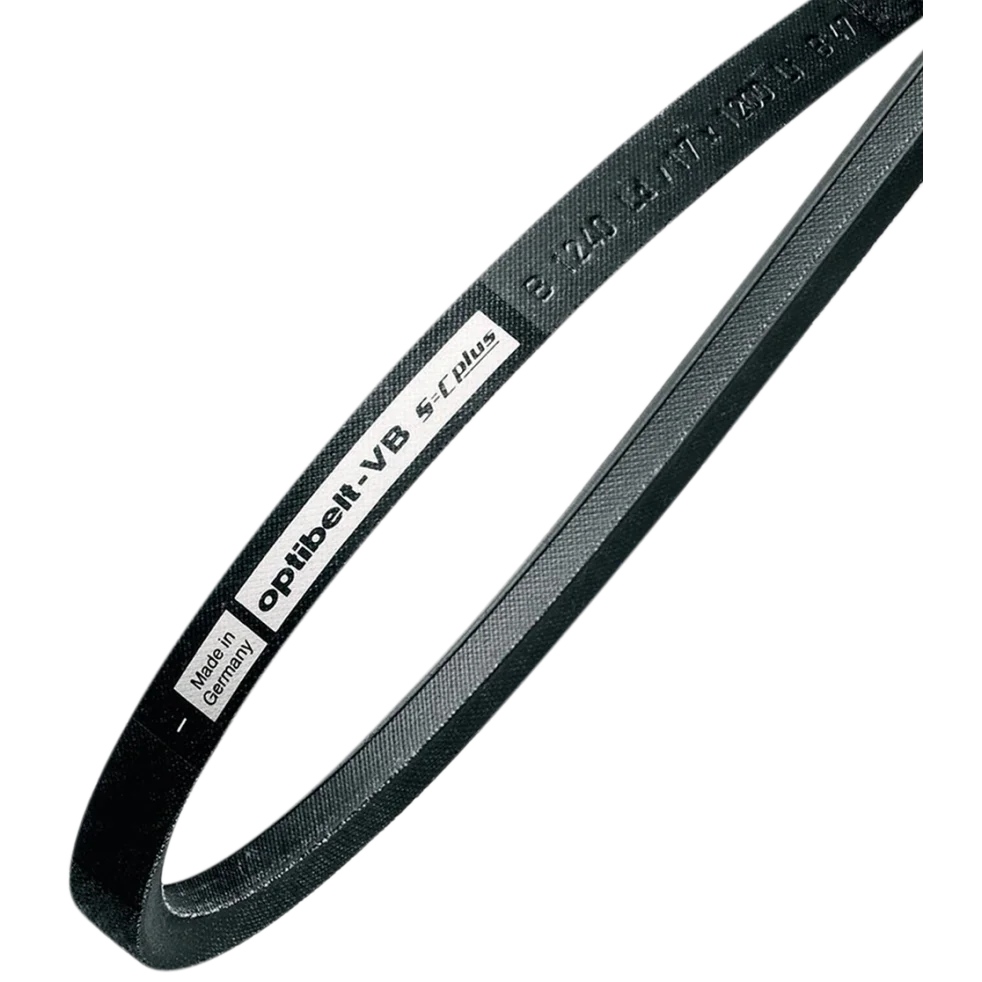

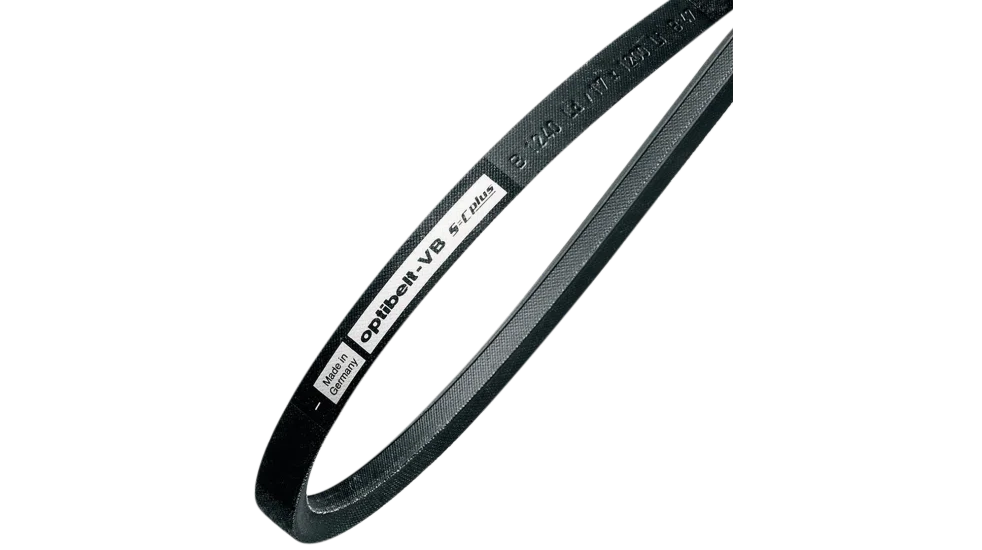

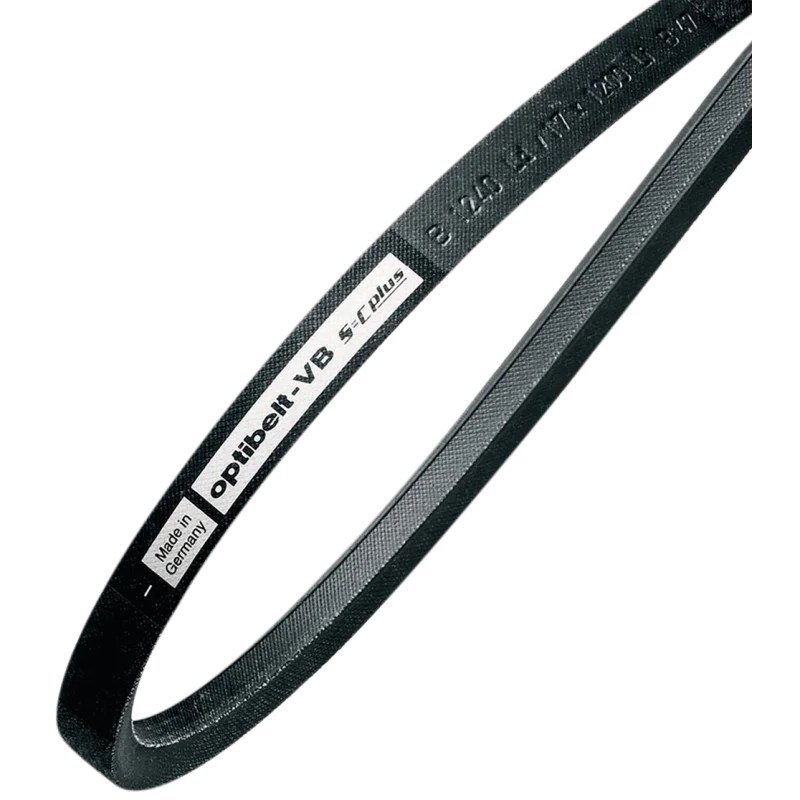

خرید تسمه وی بلت صنعتی (V‑Belt)
تفاوت میان یک تسمه A و SPA یا B و SPB روی کاغذ فقط چند میلیمتر است؛ اما در عمل همین اختلاف کوچک در ارتفاع مقطع و هندسه شیار پولی می‌تواند نتیجه را از یک انتقال قدرت پایدار به لغزش، افزایش دما و خرابی زودهنگام تسمه تغییر دهد. خانواده V‑Belt شامل پروفایل‌های کلاسیک Z، A، B، C و D، مدل‌های Narrow/Wedge با کدهای SPZ، SPA، SPB، SPC، 3V، 5V و 8V، مدل‌های Cogged/Raw Edge شامل AX، BX، CX، XPZ، XPA، XPB و XPC و تسمههای دوطرفه AA، BB و CC است؛ کدهایی که ممکن است ظاهراً نزدیک باشند، اما الزاماً روی یک پولی یا در یک شرایط کاری قابل‌جایگزینی نیستند.
تسمه ویبلت با سطح مقطع V شکل درون شیار پولی قرار می‌گیرد و توان موتور را از طریق تماس جانبی و اثر گوه‌ای منتقل میکند. عملکرد واقعی آن فقط به اندازه و طول وابسته نیست؛ هندسه مقطع، نوع روکش، ساختار Raw Edge یا Wrapped، جنس کورد، قطر پولی، سرعت، نوع بار و کشش نصب‌شده همگی بر ظرفیت انتقال توان و عمر تسمه اثر می‌گذارند.
ما در واحد تأمین و مهندسی گروه صنعتی پرداد، وی‌بلت‌ها را با عبارت‌های کلی مانند «تسمه معمولی»، «دندانه‌دار» یا «برند بهتر» مقایسه نمی‌کنیم. بررسی را در سطح پروفایل و سری سازنده انجام می‌دهیم؛ زیرا تفاوت واقعی میان دو تسمه را لوگوی روی آنها تعیین نمی‌کند، بلکه سازگاری آنها با پولی، شرایط کار و سطح عملکرد موردنیاز دستگاه مشخص می‌سازد.
برای استعلام قیممت و خرید تسمه های وی بلت با کارشناسان فروش ما در ارتباط باشید .
بررسی تسمه وی بلت صنعتی (V‑Belt)
تسمه ویبلت یکی از پرکاربردترین انواع تسمههای انتقال قدرت است که برای انتقال نیروی چرخشی از موتور به تجهیزاتی مثل پمپ، فن، کمپرسور و ماشین‌آلات صنعتی استفاده میشود. این تسمه دارای مقطع V شکل است و داخل شیار V شکل پولی قرار می‌گیرد؛ هنگام چرخش، نیروی موتور از طریق تماس دو طرف تسمه با دیواره‌های شیار به پولی منتقل میشود. طراحی گوه‌ای شکل ویبلت باعث ایجاد اصطکاک و درگیری مناسب با پولی شده و امکان انتقال توان بالا با لغزش کم را فراهم میکند. وی‌بلت‌ها در پروفایل‌ها و ساختارهای مختلفی مانند A، B، C، SPZ، SPA، SPB، SPC و انواع دندانه‌دار تولید می‌شوند و انتخاب صحیح آنها به عواملی مانند توان موتور، سرعت، قطر پولی، شرایط کاری و نوع دستگاه بستگی دارد.
vbelt
انواع تسمه وی بلت؛ از A و B تا SPA، SPB و XPB

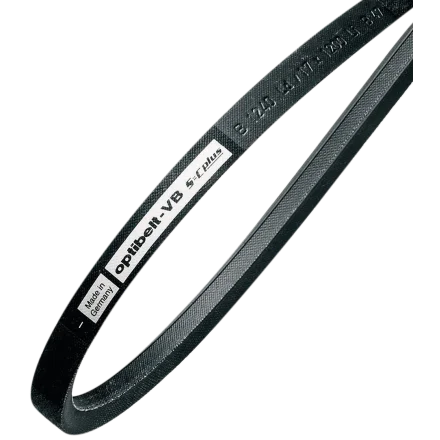

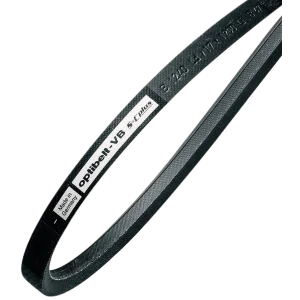

تسمه V کلاسیک؛ Z، A، B، C و D
ویبلت کلاسیک رایج‌ترین خانواده برای درایوهای عمومی و تجهیزات قدیمی‌تر است. پروفایل‌های Z/10، A/13، B/17، C/22 و D/32 بر اساس عرض اسمی مقطع شناخته می‌شوند و معمولاً در نمونه‌های روکشدار برای پمپ‌ها، فن‌ها، ماشین‌آلات کارگاهی، تجهیزات تولیدی و بسیاری از درایوهای چندتسمهای استفاده می‌شوند.
مزیت اصلی خانواده کلاسیک، دسترسی گسترده، تعمیر و نگهداری ساده و سازگاری با تعداد زیادی از ماشین‌آلات موجود است. بااین‌حال، بزرگ‌تر بودن حرف پروفایل به‌تنهایی به معنی بهتر بودن تسمه نیست. پروفایل باید بر اساس طراحی پولی و توان درایو انتخاب شود؛ تسمه B روی پولی A و تسمه C روی پولی B جایگزین مستقیم نیست.
اگر درایو موجود با پولی کلاسیک سالم و بارگذاری معمول کار میکند، حفظ همان پروفایل و انتخاب یک سری معتبر غالباً منطقی‌تر از تغییر خانواده تسمه است. برای افزایش ظرفیت یا کوچک‌کردن درایو باید طراحی پولی و محاسبات انتقال توان دوباره بررسی شود.

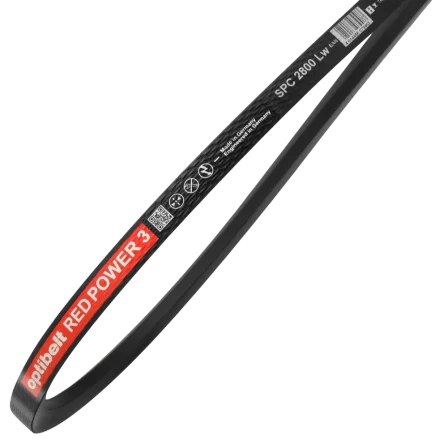

تسمه Narrow یا Wedge؛ SPZ، SPA، SPB، SPC، 3V، 5V و 8V
تسمههای Narrow یا Wedge نسبت به خانواده کلاسیک، مقطعی باریک‌تر و عمیق‌تر دارند و اثر گوه‌ای بیشتری ایجاد میکنند. این خانواده برای انتقال توان بالاتر در فضای فشرده، سرعت‌های بیشتر و درایوهایی که کاهش عرض پولی اهمیت دارد استفاده میشود. کدهای متریک آن SPZ، SPA، SPB و SPC و کدهای متداول اینچی آن 3V، 5V و 8V هستند.
SPA با A و SPB با B از نظر عرض بالایی به هم نزدیک‌اند، اما ارتفاع مقطع و هندسه پولی آنها یکسان نیست. برای نمونه، عرض اسمی SPA حدود 12.7 میلیمتر و A حدود 13 میلیمتر است؛ بااین‌حال SPA عمیق‌تر است و باید در شیار پولی سازگار با همین پروفایل کار کند. همین تفاوت درباره SPB و B نیز وجود دارد.
Narrow V‑Belt زمانی انتخاب مناسبی است که پولی و طراحی درایو برای آن ساخته شده باشد. صرفاً قرارگرفتن تسمه در شیار، دلیل سازگاری کامل نیست؛ تسمه نباید کف شیار بنشیند و تماس جانبی آن باید مطابق هندسه استاندارد پولی باشد.

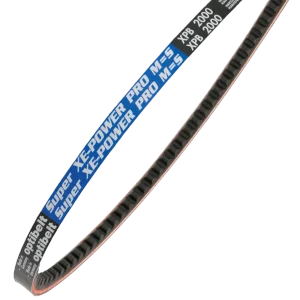

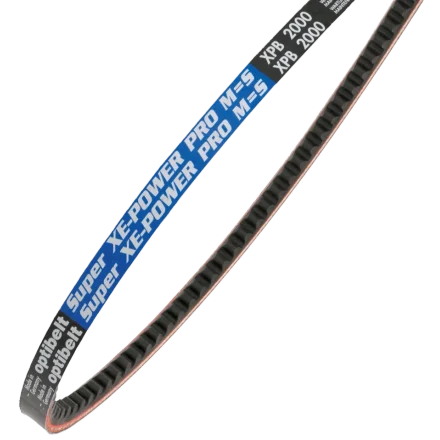

تسمه Cogged و Raw Edge؛ AX، BX، CX، XPZ، XPA، XPB و XPC
در ویبلت Raw Edge، پهلوهای تسمه بدون روکش پارچه‌ای با دیواره پولی درگیر می‌شوند. شیارهای قالبی زیر تسمه ــ که در بازار به آن «دنده» گفته میشود ــ انعطاف خمشی را افزایش می‌دهند و کار روی پولیهای کوچک‌تر و در سرعت‌های بالاتر را آسان‌تر میکنند. در خانواده کلاسیک، کدهای AX، BX و CX و در خانواده Narrow، کدهای XPZ، XPA، XPB و XPC رایج‌اند.
این شیارها برای درگیری با دندانه پولی نیستند؛ بنابراین Cogged V‑Belt همان تسمه تایمینگ نیست و همچنان با اصطکاک روی دیواره شیار V نیرو منتقل میکند. بعضی سازندگان نام‌گذاری‌هایی مانند SPBX را به‌جای XPB به کار می‌برند. این کدها به خانواده مشابه اشاره دارند، اما پیش از جایگزینی باید نوع طول، سری سازنده و جدول ابعادی همان محصول کنترل شود.
Raw Edge Cogged در بسیاری از درایوهای پرسرعت، پولیهای کوچک، HVAC، کمپرسورها و تجهیزات دارای خمش زیاد گزینه مؤثری است؛ اما برای هر دستگاه الزاماً بهتر از مدل روکشدار نیست. گردوغبار ساینده، وضعیت پولی، بار ضربه‌ای و توصیه سازنده دستگاه در انتخاب نهایی اثر دارند.

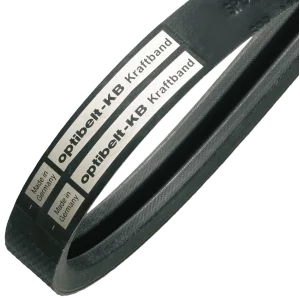

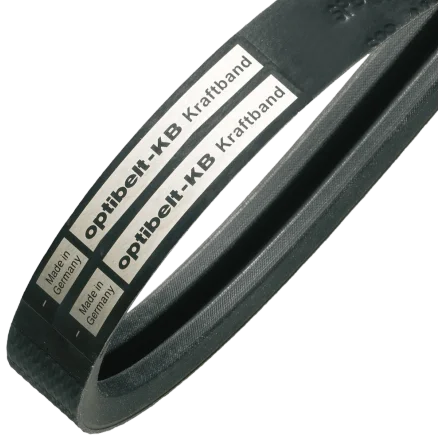

تسمه Banded V‑Belt
Banded V‑Belt از چند رشته ویبلت تشکیل میشود که در قسمت بالایی با یک لایه مشترک به یک واحد پایدار تبدیل شده‌اند. این ساختار برای درایوهایی مناسب است که تسمههای تکی در اثر بار ضربه‌ای، لرزش، فاصله محوری زیاد یا محور عمودی تمایل به پیچش، شلاق‌زدن یا بیرون‌پریدن از شیار دارند.
کاربردهای متداول آن شامل سنگ‌شکن، آسیاب، تجهیزات معدنی، ماشین‌آلات کشاورزی و بعضی کمپرسورهای سنگین است. Banded Belt نباید فقط بر اساس تعداد رشته و طول سفارش داده شود؛ پروفایل هر رشته، فاصله شیارهای پولی، تعداد Rib و سری محصول باید با درایو تطبیق داشته باشد.
تسمه Double‑V؛ AA، BB و CC
تسمه Double‑V که با کدهای AA، BB و CC شناخته میشود، برای درایوهای Serpentine طراحی شده است؛ یعنی مسیرهایی که لازم است نیرو از هر دو سمت تسمه به چند پولی منتقل شود. این مدل در برخی ماشین‌آلات کشاورزی و خطوط دارای آرایش S شکل کاربرد دارد.
ویبلت شش‌گوش جایگزین عمومی تسمه کلاسیک نیست. محل کورد، جهت خمش، ارتفاع مقطع و مسیر درایو برای کارکرد دوطرفه طراحی شده‌اند. اگر فقط یک سمت تسمه با پولی درگیر است، استفاده از Double‑V معمولاً مزیت فنی مشخصی ایجاد نمی‌کند.
تسمه کشاورزی و Heavy‑Duty
«تسمه کشاورزی» صرفاً یک سایز مستقل نیست؛ این عنوان معمولاً به سری‌هایی با ترکیب لاستیکی، کورد و ساختار مناسب بارهای متغیر، شوک، گردوغبار، کلاچ‌گیری و کار فصلی اشاره دارد. کدهای این گروه ممکن است میان سازندگان متفاوت باشد و گاهی نسخه‌های آرامیدی یا Banded برای کمباین، خردکن و ادوات سنگین عرضه می‌شوند.
برای این کاربردها، معادل‌سازی فقط با کد ابعادی ریسک بالایی دارد. بهتر است کد OEM، نام دقیق دستگاه، محل نصب و نوع سری قبلی همراه استعلام ارسال شود.
تفاوت تسمه A، B، SPA، SPB و XPB چیست؟
جدول زیر برای تشخیص اولیه پروفایل‌هاست. ابعاد، اسمی و متداول هستند و انتخاب نهایی باید با دیتاشیت سازنده، نوع طول و پولی موجود تطبیق داده شود.
پروفایل | خانواده و ساختار رایج | عرض بالایی × ارتفاع اسمی | شیوه رایج درج طول | نکته مهم برای خرید |
A | کلاسیک؛ معمولاً روکشدار | 13 × 8 mm | اغلب طول داخلی اسمی برحسب اینچ؛ مانند A 50 | مناسب پولی A؛ با SPA یکی نیست |
B | کلاسیک؛ معمولاً روکشدار | 17 × 11 mm | اغلب طول داخلی اسمی برحسب اینچ؛ مانند B 72 | مناسب پولی B؛ با SPB جایگزین مستقیم نیست |
SPA | Narrow/Wedge روکشدار | 12.7 × 10 mm | معمولاً طول Datum برحسب mm؛ مانند SPA 1250 | باریک‌تر و عمیق‌تر از A؛ به پولی SPA نیاز دارد |
SPB | Narrow/Wedge روکشدار | 16.3 × 13 mm | معمولاً طول Datum برحسب mm؛ مانند SPB 2240 | برای درایو فشرده‌تر و توان بالاتر؛ پولی SPB لازم است |
XPB | Narrow/Wedge، Raw Edge Cogged | حدود 16.3 × 13 mm | معمولاً طول متریک؛ مرجع طول را از کاتالوگ بررسی کنید | مقطع هم‌خانواده SPB با ساختار منعطف‌تر؛ سری و طول باید تطبیق داده شود |
شباهت عرض A با SPA یا B با SPB نباید باعث جایگزینی روی همان پولی شود. حتی Optibelt در راهنمای محصول SK تصریح میکند که تبدیل یک درایو کلاسیک B/17 به SPB، علاوه بر رعایت حداقل قطر پولی، به پولی مناسب Wedge Belt نیاز دارد. برای ارتقای فنی درایو، تعویض تسمه بدون بررسی پولی کافی نیست.
بهترین برند تسمه وی بلت کدام است؟
در استعلام‌های تسمه ویبلت معمولاً با این سؤال روبه‌رو می‌شویم که Optibelt بهتر است یا Dongil؟ یا آیا میتوان Bando، Hanchang یا Youngsan را جایگزین برند قبلی کرد؟ پاسخ فنی فقط با نام برند مشخص نمی‌شود. برندی که کد، ساختار و سطح عملکرد متناسب با درایو را ارائه میکند، از یک برند مشهور با سری نامتناسب انتخاب مطمئن‌تری است.
ما در واحد تأمین و مهندسی پرداد، برندها را بر اساس کشور سازنده یا عبارت‌هایی مانند «کیفیت عالی» رتبه‌بندی نمی‌کنیم. مقایسه را با پنج معیار انجام می‌دهیم:
تطابق کامل پروفایل و نوع طول
ساختار Wrapped، Raw Edge، Cogged یا Banded
نوع کورد و پایداری طول در زمان کار
قابلیت استفاده بهصورت Matched Set
سازگاری با دما، روغن، گردوغبار، شوک و ساعات کار دستگاه
Optibelt یا Dongil؛ کدام‌یک انتخاب مناسب‌تری است؟
اگر دستگاه با یک برند و سری مشخص بدون خرابی غیرعادی کار کرده است، حفظ همان برند و سری معمولاً کم‌ریسک‌ترین انتخاب خواهد بود. برای مثال، اگر یک تسمه Optibelt با کد و ساختار مشخص روی دستگاه عملکرد پایداری داشته، جایگزینی آن با محصول دیگری فقط به دلیل قیمت پایین‌تر باید پس از تطبیق دیتاشیت انجام شود. همین قاعده برای Dongil، Bando و سایر برندها نیز صادق است.
زمانی که برند قبلی موجود نیست، نزدیک‌ترین لوگو یا مشهورترین برند بازار الزاماً بهترین جایگزین نیست. ممکن است یک تسمه Dongil با پروفایل، نوع طول و ساختار کاملاً منطبق، جایگزین فنی مناسب‌تری از یک تسمه Optibelt متعلق به خانواده‌ای متفاوت باشد. برعکس، در درایوهایی که دقت طول، مستندات فنی و انتخاب ست اهمیت بیشتری دارد، ممکن است گزینه قابل‌تأمین Optibelt انتخاب مطمئن‌تری باشد. تصمیم نهایی باید بین دو محصول هم‌رده انجام شود، نه بین دو نام تجاری بهصورت کلی.
آیا میتوان برند تسمه ویبلت را تغییر داد؟
تغییر برند امکان‌پذیر است، اما کد ظاهری به‌تنهایی برای Cross‑Reference کافی نیست. پیش از تأیید جایگزین باید مشخص شود عدد درج‌شده روی تسمه به طول داخلی، بیرونی، Datum یا Effective Length اشاره دارد. همچنین ساختار تسمه، حداقل قطر پولی، محدوده دمایی و قابلیت کار در ست باید با مدل قبلی تطبیق داده شود.
در درایوهای چندتسمهای، نباید برندها یا حتی سری‌های متفاوت را کنار یکدیگر نصب کرد. اختلاف جزئی در طول و رفتار کششی باعث میشود یک تسمه سهم بیشتری از بار را تحمل کند و زودتر از بقیه داغ یا فرسوده شود. در این سیستم‌ها، تمام رشته‌ها باید همزمان و از یک برند، یک سری و یک ست طولی سازگار انتخاب شوند.
اصالت و قابلیت تأمین مجدد؛ دو معیار مهم خرید صنعتی
در خرید صنعتی، اصالت کالا فقط به ظاهر بسته‌بندی محدود نمی‌شود. خوانابودن کد و مشخصات تولید، تطابق تسمه با کاتالوگ سازنده، منبع تأمین قابل‌ردیابی و امکان تهیه مجدد همان سری، بخشی از ارزیابی برند هستند. برای واحد نگهداری، برندی ارزشمندتر است که علاوه بر عملکرد مناسب، در تعویض بعدی نیز بتوان همان مشخصات را بدون تغییر ناخواسته در درایو تأمین کرد.
گروه صنعتی پرداد برندهایی مانند Optibelt، Dongil/DRB، Bando، Hanchang و Youngsan را فقط در صورتی داخل پیشنهاد خرید یا کارت برند نمایش می‌دهد که کد و سری موردنیاز واقعاً قابل تأمین باشد. هدف ما معرفی بیشترین تعداد لوگو نیست؛ هدف، ارائه گزینه‌ای است که از نظر فنی قابل‌دفاع و از نظر تأمین برای خریدار قابل اتکا باشد.
مهم‌ترین کاربرد تسمه وی بلت چیست؟
رایج‌ترین کاربرد ویبلت، انتقال توان الکتروموتور یا موتور احتراقی به پمپ، فن، بلوئر، کمپرسور و ماشین‌آلات عمومی است. محبوبیت آن از ترکیب هزینه مناسب، تنوع سایز، تحمل بارهای معمول صنعتی و امکان تعمیر و تعویض نسبتاً ساده ناشی میشود. بااین‌حال، هر کاربرد معیار انتخاب متفاوتی دارد.
تسمه وی بلت برای پمپ، فن و سیستم‌های HVAC
در پمپ‌ها و فن‌ها، ساعات کارکرد، دور موتور، قطر پولی کوچک و حفظ کشش در طول زمان اهمیت زیادی دارد. لغزش یا افت کشش فقط عمر تسمه را کم نمی‌کند؛ می‌تواند دبی فن یا پمپ را نیز کاهش دهد و مصرف انرژی را بالا ببرد. برای درایوهای عمومی موجود، مدل‌های کلاسیک مناسب‌اند؛ در طراحی‌های فشرده‌تر یا پرفشار، سری‌های Narrow و Raw Edge High‑Performance قابل بررسی هستند.
در سیستم چندتسمهای HVAC، یکسان‌بودن سری و طول تسمه‌ها اهمیت ویژه دارد. تعویض یک رشته فرسوده کنار تسمههای کارکرده، تقسیم بار را نامتوازن میکند. همچنین پولی ساییده، Alignment نامناسب و کشش بیش از حد می‌تواند بلبرینگ موتور و فن را تحت فشار قرار دهد.
تسمه وی بلت کمپرسور
کمپرسورها معمولاً با گشتاور راه‌اندازی، بار پالسی و تولید حرارت روبه‌رو هستند. در این تجهیزات، ظرفیت انتقال توان، تهویه حفاظ تسمه، حداقل قطر پولی و پایداری کشش مهم‌تر از انتخاب صرفاً قیمتی است. برای کمپرسورهای چندشیاره، ست‌بودن تسمه‌ها و سلامت تمام شیارهای پولی باید همزمان کنترل شود.
در صورت لرزش یا تمایل تسمههای تکی به برگشتن و بیرون‌آمدن از شیار، Banded V‑Belt می‌تواند مناسب باشد؛ اما فقط زمانی که پولی و طراحی دستگاه با مدل چندتایی سازگار باشد.
تسمه وی بلت سنگ‌شکن، معدن و تجهیزات Heavy‑Duty
در سنگ‌شکن، آسیاب و تجهیزات معدنی، شوک بار، گردوغبار، گیرکردن لحظه‌ای و فاصله محوری زیاد می‌تواند باعث شلاق‌زدن یا برگشت تسمه شود. در چنین شرایطی، سری‌های Banded یا مدل‌های تقویت‌شده با کورد آرامید قابل بررسی‌اند. انتخاب تعداد رشته باید بر اساس توان طراحی‌شده انجام شود؛ افزایش یا کاهش خودسرانه تعداد تسمه راه‌حل مطمئنی نیست.
گردوغبار انباشته‌شده داخل حفاظ، پولی خورده و کشش نابرابر معمولاً عمر گران‌ترین تسمه را نیز کاهش می‌دهد. در کاربرد معدنی، کیفیت نصب و وضعیت پولی بخشی از انتخاب محصول است، نه موضوعی جدا از آن.
تسمه ماشین‌آلات کشاورزی
کمباین، خردکن، دروگر و ادوات کشاورزی با شوک، گردوغبار، رطوبت، کلاچ‌گیری و تغییر بار مداوم کار میکنند. به همین دلیل یک ویبلت صنعتی عمومی که از نظر ابعاد جا می‌افتد، الزاماً جایگزین مناسبی برای سری کشاورزی نیست. کد OEM، مدل دستگاه و محل نصب باید در استعلام ذکر شود.
در بسیاری از این ماشین‌آلات از Double‑V، Variable Speed، Banded یا کورد آرامید استفاده میشود. تشخیص خانواده دقیق، پیش از انتخاب برند اهمیت دارد.
ماشین‌آلات تولیدی، نساجی، بسته‌بندی و کارگاهی
در ماشین‌آلات عمومی که بار یکنواخت و طراحی تثبیت‌شده دارند، ویبلت کلاسیک روکشدار به دلیل دسترسی مناسب و نگهداری ساده انتخاب متداولی است. اگر سرعت بالا، پولی کوچک یا محدودیت فضا وجود داشته باشد، خانواده Narrow یا Raw Edge می‌تواند مناسب‌تر باشد؛ مشروط بر آنکه پولی و محاسبات درایو با آن سازگار باشد.
تفاوت تسمه وی بلت با تسمه تایمینگ، Poly‑V و تسمه تخت
هیچ‌یک از این خانواده‌ها بهصورت مطلق بهتر نیستند. نوع انتقال نیرو و نیاز دستگاه تعیین میکند کدام انتخاب درست است.
معیار | V‑Belt | Timing Belt | Poly‑V / Ribbed Belt | Flat Belt |
روش انتقال نیرو | اصطکاک و اثر گوه‌ای در شیار V | درگیری دندانه تسمه و پولی | اصطکاک چند شیار طولی با پولی | اصطکاک سطح تخت با پولی |
رفتار نسبت به لغزش | لغزش محدود ممکن است | در کار عادی سنکرون است؛ در اضافه‌بار امکان Tooth Jump وجود دارد | لغزش محدود ممکن است | نسبت به تنظیم و شرایط سطح حساس‌تر است |
مزیت اصلی | اقتصادی، متنوع، مقاوم و مناسب درایوهای عمومی | حفظ دقیق نسبت دور و موقعیت | انعطاف زیاد، دور بالا و مسیر چندپولی فشرده | مناسب برخی سرعت‌های بالا و فاصله‌های محوری زیاد |
محدودیت مهم | نیازمند Tension و Alignment مناسب؛ سنکرون نیست | به کشش و هم‌راستایی دقیق و پولی دندانه‌دار نیاز دارد | به پولی چندشیاره اختصاصی نیاز دارد | ظرفیت و کنترل لغزش به طراحی و کشش وابسته است |
کاربرد شاخص | پمپ، فن، کمپرسور و ماشین‌آلات عمومی | محورهای زمان‌بندی‌شده، سروو و انتقال موقعیت | خودرو، لوازم خانگی، HVAC و درایوهای فشرده | ماشین‌آلات خاص، کاغذ، نساجی و بعضی درایوهای دوربالا |
Cogged V‑Belt با Timing Belt تفاوت دارد: شیارهای عرضی زیر AX، BX یا XPB برای انعطاف‌اند، نه برای درگیری سنکرون با دندانه پولی. همچنین Poly‑V خانواده مستقلی با چند شیار طولی PJ، PK، PL و PM است و نباید زیرنوع ویبلت تک‌شیار معرفی شود.
نحوه خواندن کد تسمه وی بلت
کد تسمه معمولاً دو داده اصلی را منتقل میکند: پروفایل مقطع و طول تسمه. مشکل اینجاست که مرجع طول در تمام خانواده‌ها یکسان نیست.
A 50: حرف A پروفایل کلاسیک با عرض اسمی 13 میلیمتر است. در نام‌گذاری رایج این خانواده، عدد 50 طول داخلی اسمی تسمه را برحسب اینچ نشان می‌دهد.
B 72: پروفایل B با عرض اسمی 17 میلیمتر و طول داخلی اسمی 72 اینچ.
SPA 1250: پروفایل Narrow نوع SPA و معمولاً طول Datum یا مرجع 1250 میلیمتر.
XPB 1600: پروفایل Narrow Raw Edge Cogged نوع XPB؛ عدد طول متریک است، ولی علامت Ld/Lw/La و کاتالوگ همان سازنده باید بررسی شود.
5V 800: پروفایل 5V و در نام‌گذاری متداول ARPM، طول مؤثر 80.0 اینچ؛ عدد کد بر مبنای یک‌دهم اینچ درج میشود.
علائم مهم طول عبارت‌اند از:
Li: طول داخلی
Ld یا Lw: طول Datum/مرجع
La: طول بیرونی
Le: طول مؤثر
در نتیجه، دو تسمه که عدد 1250 روی آنها دیده میشود ممکن است محیط واقعی یکسانی نداشته باشند. هنگام Cross‑Reference باید نوع طول نیز تبدیل شود.
سه ویژگی اصلی تسمه وی‌شکل (V-Belt)
مقطع V شکل:
داخل شیار V پولی قرار می‌گیرد و با ایجاد اثر گوه‌ای، انتقال نیرو را بهتر میکند.
انتقال قدرت مناسب:
برای انتقال توان موتور به تجهیزاتی مثل پمپ، فن، کمپرسور و ماشین‌آلات استفاده میشود.
تنوع در پروفایل و ساختار:
در مدل‌های مختلفی مثل A، B، C، SPA، SPB و انواع دندانه‌دار تولید میشود تا با شرایط و پولیهای مختلف سازگار باشد.
مطالب مرتبط
REVIEW
vbelt
اگر کد V‑Belt پاک شده باشد چگونه سایز تسمه را تشخیص دهیم؟
برای تشخیص تسمه بدون کد، فقط اندازه‌گیری عرض کافی نیست؛ چون A و SPA یا B و SPB عرض نزدیک اما ارتفاع متفاوت دارند.
عرض بالایی تسمه را با کولیس اندازه بگیرید. پهن‌ترین سطح مقطع مبناست.
ارتفاع مقطع را اندازه بگیرید. برای مثال A حدود 13×8 و SPA حدود 12.7×10 میلیمتر است.
محیط بیرونی تسمه را با متر نواری منعطف اندازه بگیرید. نتیجه را به‌عنوان La یا طول بیرونی اعلام کنید، نه اینکه مستقیماً آن را کد تسمه فرض کنید.
از سطح مقطع، پهلوها و زیر تسمه عکس بگیرید. این تصاویر روکشدار یا Raw Edge بودن و وجود Cog را مشخص میکنند.
تعداد شیارهای پولی و تعداد تسمه‌ها را ثبت کنید. در مدل Banded فاصله مرکز شیارها نیز مهم است.
اگر تسمه موجود نیست، قطر پولی کوچک و بزرگ و فاصله مرکز دو محور را اندازه بگیرید. طول اولیه از هندسه درایو محاسبه میشود و سپس نزدیک‌ترین سایز استاندارد انتخاب خواهد شد.
تسمه فرسوده ممکن است باریک، کشیده یا تغییرشکل‌داده باشد؛ بنابراین اندازه به‌دست‌آمده باید با جدول استاندارد و پولی تطبیق داده شود.
قیمت تسمه وی بلت به چه عواملی بستگی دارد؟
قیمت ویبلت فقط تابع طول آن نیست. مهم‌ترین عوامل عبارت‌اند از:
پروفایل و طول؛ برای مثال A، SPB و XPB ساختار و قیمت یکسانی ندارند.
روکشدار، Raw Edge Cogged، Banded، Double‑V یا کشاورزی بودن.
سری و متریال؛ از جمله ترکیب لاستیکی، کورد پلی‌استر یا آرامید و سطح عملکرد.
برند، کشور تولید و اصالت قابل ردیابی کالا.
نیاز به Matched Set در درایوهای چندتسمهای.
موجودی بازار، زمان تأمین و تعداد سفارش.
الزامات خاص مانند مقاومت حرارتی، روغنی، الکتریسیته ساکن یا شرایط محیطی ویژه.
به همین دلیل، برای اعلام قیمت دقیق باید کد کامل و تعداد مورد نیاز مشخص باشد. قیمت یک تسمه B معمولی را نمی‌توان مبنای قیمت SPB High‑Performance یا Banded Belt قرار داد.
راهنمای فنی انتخاب تسمه V‑Belt
پروفایل تسمه باید با پولی تطبیق داشته باشد
پولی اولین محدودیت انتخاب است. تسمه باید روی دیواره‌های شیار بنشیند، نه در کف آن. پهن‌بودن بیش از حد، فرورفتن بیش از حد یا تماس کف تسمه با پولی نشانه ناسازگاری پروفایل یا فرسودگی شیار است.
توان، دور و قطر پولی کوچک را بررسی کنید
ظرفیت انتقال توان هر تسمه تابع پروفایل، سری، سرعت تسمه، قطر پولی کوچک، زاویه درگیری و شرایط بار است. قطر کمتر از حد توصیه‌شده، تنش خمشی و دمای تسمه را افزایش می‌دهد. اگر هدف افزایش توان است، انتخاب یک تسمه ضخیم‌تر بدون محاسبه، جایگزین طراحی درایو نیست.
نوع بار و ساعات کار را در نظر بگیرید
بار یکنواخت فن با بار پالسی کمپرسور و شوک سنگ‌شکن یکسان نیست. ضریب سرویس، تعداد استارت، کارکرد شبانه‌روزی و احتمال گیرکردن دستگاه روی تعداد تسمه و سری مناسب اثر می‌گذارند.
Alignment و Tension تعیین‌کننده عمر واقعی تسمه‌اند
کشش کم باعث لغزش، صدا و داغ‌شدن میشود؛ کشش زیاد نیز بار اضافی به کورد، شفت و بلبرینگ وارد میکند. ناهم‌راستایی زاویه‌ای یا موازی پولیها سایش پهلو و برگشت تسمه را افزایش می‌دهد. کشش باید با روش و مقدار توصیه‌شده سازنده تنظیم شود، نه صرفاً با فشار انگشت.
در درایو چندتسمهای، همه تسمه‌ها باید همزمان و با یک ست سازگار تعویض شوند. قرار دادن یک تسمه نو کنار تسمههای کارکرده، توزیع بار را برهم می‌زند و می‌تواند خرابی زودرس ایجاد کند.
محیط کار را با متریال تسمه تطبیق دهید
گرما، روغن، مواد شیمیایی، رطوبت، گردوغبار و الکتریسیته ساکن بر انتخاب سری اثر دارند. عبارت‌هایی مانند Oil Resistant یا Antistatic باید در دیتاشیت همان سری تأیید شوند؛ این ویژگی‌ها را نمی‌توان به همه محصولات یک برند تعمیم داد.
بررسی علت پارگی مکرر تسمه ویبلت در یک دستگاه سنگ‌شکن
در بررسی فنی یک دستگاه سنگ شکن سوپریور SCS-440 تسمههای ویبلت مدت کوتاهی پس از تعویض دوباره پاره می‌شدند و در ابتدا کیفیت تسمه عامل اصلی خرابی تصور می‌شد. بررسی آثار سایش نشان داد یک سمت تسمه‌ها بیش از سمت دیگر خورده شده و سطح بعضی رشته‌ها نیز بر اثر لغزش براق شده است. با کنترل درایو مشخص شد پولیها هم‌راستا نیستند، کشش بین تسمههای موازی یکسان نیست و یک تسمه نو نیز کنار تسمههای کارکرده نصب شده است. پیشنهاد واحد فنی پرداد، اصلاح Alignment، بازبینی شیارهای پولی، تعویض کامل تسمه‌ها با یک ست همسان و تنظیم کشش مطابق دیتاشیت سازنده بود. پس از انجام این اصلاحات، دستگاه بدون افزایش تعداد تسمه‌ها به مدار بازگشت و [مدت کارکرد 1200ساعت ] ثبت شد. این تجربه نشان داد در یک درایو سنگ‌شکن، پارگی تسمه همیشه از برند یا کیفیت تسمه ناشی نمی‌شود و وضعیت پولی، هم‌راستایی و تقسیم یکنواخت بار باید همزمان بررسی شوند. |
خرید و استعلام قیمت تسمه وی بلت از گروه صنعتی پرداد
در خرید B2B، موجودبودن یک کد فقط بخشی از مسئله است. تطبیق درست پروفایل و نوع طول، انتخاب سری متناسب با شرایط کار و امکان تأمین مجدد برای کاهش توقف خط اهمیت بیشتری دارد. گروه صنعتی پرداد با بررسی کد، برند، مشخصات دستگاه و شرایط بهره‌برداری، مسیر انتخاب و تأمین تسمه V‑Belt را برای واحدهای خرید و نگهداری کوتاه‌تر میکند.
برای استعلام، کد کامل، تعداد، عکس تسمه و نام دستگاه را ارسال کنید. اگر به‌دنبال جایگزین برند یا ارتقای فنی درایو هستید، توان موتور، دور، قطر پولیها و شرایط کاری نیز بررسی خواهد شد تا پیشنهاد بر اساس یک معادل واقعی ارائه شود، نه صرفاً نزدیک‌ترین سایز موجود.
