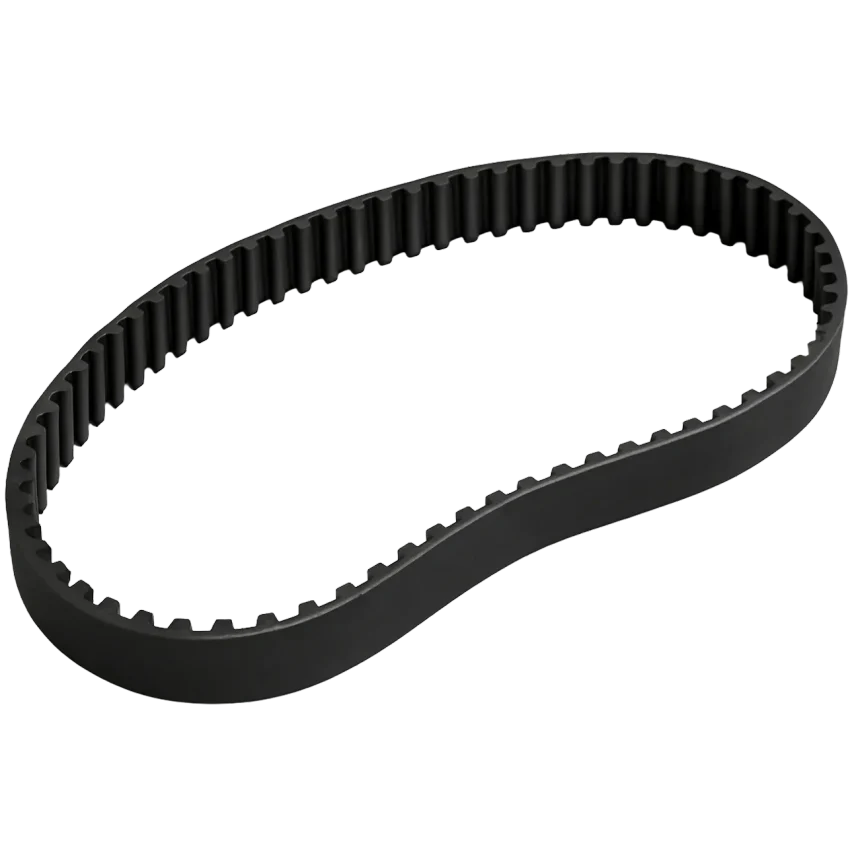

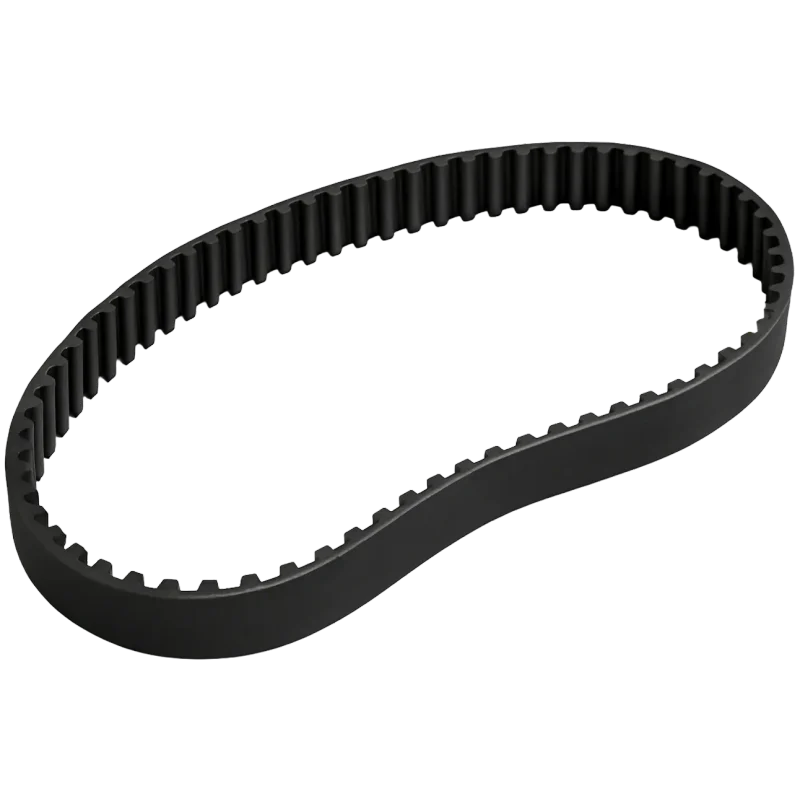

تسمه تایمینگ صنعتی

انتخاب تسمه تایمینگ صنعتی فقط بر اساس برند یا قیمت انجام نمی‌شود. پروفیل دندانه، گام، طول، عرض، جنس تسمه، نوع کورد، سرعت، بار، دمای کاری و نوع پولی همگی در انتخاب تسمه مناسب نقش دارند. به همین دلیل ممکن است یک برند برای یک دستگاه انتخاب مناسبی باشد، اما همان برند یا حتی همان گام برای یک کاربرد دیگر مناسب نباشد.

در بازار ایران، برندهای Optibelt، Bando، Dongil/DRB، Hanchang، Yang Sun و First از نام‌های شناخته‌شده در حوزه تسمه‌های صنعتی هستند؛ اما جایگاه آن‌ها از نظر کیفیت، سطح عملکرد، قیمت و دسترسی یکسان نیست.

مقایسه سریع برندهای تسمه تایم صنعتی

این جدول یک راهنمای انتخاب تجاری است، نه رتبه‌بندی مطلق کیفیت. در عمل، انتخاب نهایی باید بر اساس مشخصات تسمه و شرایط واقعی دستگاه انجام شود.

1. Optibelt؛ انتخاب مناسب برای کاربردهای حساس

Optibelt یکی از برندهای باسابقه صنعت انتقال قدرت در آلمان است و طیف گسترده‌ای از تسمه‌های تایمینگ صنعتی را ارائه می‌کند. مزیت اصلی این برند فقط کیفیت ساخت نیست؛ بلکه تنوع خانواده‌های محصول و امکان انتخاب تسمه متناسب با سطح عملکرد موردنیاز است.

خانواده‌های مهم تسمه تایم Optibelt عبارت‌اند از:

• Optibelt ZR: تسمه تایمینگ لاستیکی کلاسیک در پروفیل‌هایی مانند MXL، XL، L و H

• Optibelt HTD: پروفیل‌های 3M، 5M، 8M و 14M

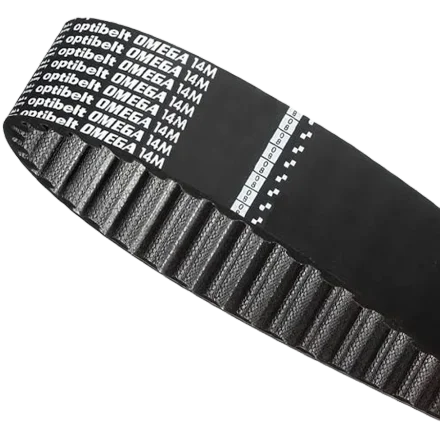

• Optibelt OMEGA: تسمه تایمینگ HighPerformance برای پولی‌های گرد استاندارد

• OMEGA HP، High Power و High Load: نسخه‌های تقویت‌شده برای کاربردهای با توان، بار یا شوک بالاتر

• Optibelt STD: پروفیل‌های S5M، S8M و S14M

• Optibelt ALPHA POWER و ALPHA TORQUE: تسمه‌های Endless پلی‌یورتان در سری‌های T و AT

• Optibelt DELTA Chain: تسمه با کورد کربن در پروفیل‌های 8MDC و 14MDC

نکته مهم درباره Optibelt OMEGA

یکی از ویژگی‌های مهم سری OMEGA این است که در پروفیل‌های 3M، 5M، 8M و 14M امکان استفاده روی پولی‌های HTD وجود دارد و برای این خانواده، کارکرد روی پولی‌های RPP نیز تأیید شده است.

اما این ویژگی را نباید به تمام تسمه‌های تایمینگ 8M یا 14M تعمیم داد. یکسان‌بودن گام، به‌تنهایی به معنی یکسان‌بودن هندسه دندانه و قابلیت جایگزینی نیست.

چه زمانی Optibelt بخریم؟

Optibelt انتخاب مناسبی است وقتی:

• توقف دستگاه هزینه زیادی دارد؛

• دقت و پایداری انتقال حرکت مهم است؛

• دستگاه به‌صورت مداوم کار می‌کند؛

• بار و سرعت بالاست؛

• یا برای یک درایو خاص، سطح عملکرد بالاتری موردنیاز است.

در مقابل، قیمت بالاتر و ضرورت توجه به اصالت کالا از مواردی است که هنگام خرید این برند باید در نظر گرفته شود.

2. Bando؛ گزینه‌ای قوی برای ماشین‌آلات صنعتی و آسیایی

Bando یکی از تولیدکنندگان باسابقه تسمه‌های انتقال قدرت در ژاپن است و سبد تسمه تایمینگ آن شامل چندین هندسه و سطح عملکرد مختلف می‌شود.

مهم‌ترین خانواده‌های تسمه تایمینگ Bando عبارت‌اند از:

• Synchronous Belt کلاسیک: MXL، XL، L، H، XH و XXH

• STS یا Super Torque Synchronous: S1.5M، S2M، S3M، S4.5M، S5M، S8M و S14M

• HPSTS: مدل‌های HPS5M، HPS8M و HPS14M

• HTS: مدل‌های H8M و H14M

• Bancollan: تسمه‌های پلی‌یورتان در سری‌های T، AT و برخی پروفیل‌های STS

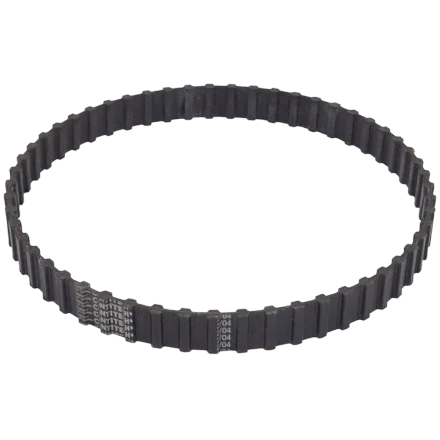

• DoubleSided: کدهایی مانند DXL، DL، DH، DS5M، DS8M و DS14M

در تسمه‌های STS باندو، بدنه و دندانه از Chloroprene، عضو کششی از کورد شیشه و پوشش دندانه از پارچه نایلونی ساخته می‌شود. این پروفیل با هدف درگیری نرم‌تر، انتقال گشتاور بالاتر و کاهش صدای درایو توسعه یافته است.

STS معمولی یا HPSTS؟

این تفاوت هنگام خرید اهمیت زیادی دارد.

خانواده HPSTS نسخه تقویت‌شده STS است و برای کاربردهایی با نیاز عملکردی بالاتر طراحی شده است. بنابراین اگر تسمه دستگاه HPS8M است، نباید صرفاً به دلیل یکسان‌بودن گام، آن را با تسمه معمولی S8M جایگزین کرد.

ممکن است هر دو تسمه روی یک پولی از نظر گام قابل نصب باشند، اما ظرفیت انتقال توان و سطح عملکرد آن‌ها یکسان نیست.

چه زمانی Bando بخریم؟

Bando گزینه مناسبی است زمانی که:

• دستگاه از ابتدا با تسمه Bando طراحی شده است؛

• ماشین‌آلات ژاپنی یا کره‌ای دارید؛

• کیفیت و دوام مهم است؛

• و در عین حال می‌خواهید از یک برند صنعتی شناخته‌شده استفاده کنید.

3. Dongil / DRB؛ تعادل مناسب میان کیفیت و هزینه

نام Dongil در بازار ایران برای محصولات DRB Industrial کره جنوبی شناخته می‌شود. این برند در بخش تسمه‌های تایمینگ صنعتی، خانواده‌های مختلفی از پروفیل‌های کلاسیک و منحنی را ارائه می‌کند.

پروفیل‌های اصلی اعلام‌شده برای این خانواده عبارت‌اند از:

در ساختار اعلام‌شده DRB از لاستیک CR یا HNBR، کورد شیشه و پارچه نایلونی روی دندانه‌ها استفاده می‌شود.

DRB علاوه بر تسمه‌های تایمینگ استاندارد، خانواده HighTorque Grade را نیز برای کاربردهای با بار بالاتر معرفی می‌کند.

کاربردهای این خانواده شامل مواردی مانند:

• فن و Blower

• اکسترودر

• آسیاب

• سنگ‌شکن

• کمپرسور

• پمپ

• ماشین‌ابزار

• تجهیزات معدنی

• ماشین‌آلات چاپ

• درایوهای فرآیندی

است.

چه زمانی Dongil / DRB بخریم؟

این برند برای پروژه‌هایی مناسب است که به دنبال تعادل بین کیفیت، دوام و هزینه خرید هستند؛ به‌خصوص زمانی که تسمه دستگاه از ابتدا از همین خانواده باشد یا تطابق آن با پولی و مشخصات دستگاه تأیید شده باشد.

نکته مهم این است که صرف مشاهده عبارت Dongil روی تسمه برای شناسایی محصول کافی نیست. هنگام سفارش باید کد کامل، پروفیل، گام، طول و عرض تسمه بررسی شود.

4. Hanchang؛ گزینه‌ای مناسب برای تأمین سریع

Hanchang در بازار ایران بیشتر به‌عنوان یکی از گزینه‌های موجود در حوزه تسمه‌های انتقال قدرت شناخته می‌شود و یکی از مزیت‌های عملی آن، دسترسی به اندازه‌های رایج و امکان تأمین سریع‌تر در برخی بازارهاست.

برخی داده‌های محصولی در دسترس برای نام نزدیک HanChan سری‌هایی مانند:

• XL

• L

• H

• XH

• HTD3M

• HTD5M

را نمایش می‌دهند.

بااین‌حال، این اطلاعات را نباید به تمام محصولات موجود با نام Hanchang تعمیم داد. برای خرید، کد واقعی روی تسمه، نوشته بدنه، ابعاد و تطابق دندانه با پولی باید مبنای شناسایی قرار گیرد.

چه زمانی Hanchang بخریم؟

این برند می‌تواند برای موارد زیر گزینه مناسبی باشد:

• دستگاه‌های عمومی؛

• کاربردهای صنعتی غیرحساس؛

• خطوطی که تأمین سریع تسمه اهمیت دارد؛

• ماشین‌آلاتی که تعویض تسمه در آن‌ها ساده و کم‌هزینه است؛

• و پروژه‌هایی که محدودیت بودجه دارند.

در کاربردهای حساس، بهتر است انتخاب Hanchang بر اساس کد و مشخصات فنی مستند همان محصول انجام شود، نه صرفاً شباهت ظاهری با یک تسمه برند دیگر.

5. Yang Sun؛ انتخاب اقتصادی برای بار متوسط

Yang Sun را می‌توان در رده اقتصادی بازار قرار داد. این گزینه برای کاربردهایی مناسب‌تر است که:

• بار کاری متوسط است؛

• سرعت و دقت در محدوده معمول قرار دارد؛

• توقف دستگاه هزینه بسیار بالایی ایجاد نمی‌کند؛

• و قیمت خرید تسمه اهمیت زیادی دارد.

در این رده، مزیت اصلی کاهش هزینه اولیه است؛ اما برای کاربردهای سنگین، سرعت بالا یا دستگاه‌های حیاتی، بهتر است ابتدا ظرفیت و مشخصات واقعی تسمه بررسی شود و سپس برند اقتصادی انتخاب شود.

6. First؛ گزینه اقتصادی برای تجهیزات کمکی

First نیز بیشتر در رده اقتصادی قرار می‌گیرد و برای تجهیزات کمکی و کاربردهایی با بار سبک تا متوسط می‌تواند انتخاب قابل‌قبولی باشد.

مزیت‌هایی مانند تنوع اندازه و دسترسی مناسب باعث می‌شود در خطوطی که نیاز به تعویض سریع تسمه وجود دارد، گزینه‌ای کاربردی باشد.

بااین‌حال، برای درایوهای حساس یا بارهای سنگین، صرفاً قیمت و موجودی نباید معیار تصمیم‌گیری باشد و باید مشخصات تسمه با شرایط واقعی دستگاه تطبیق داده شود.

مقایسه برندها بر اساس نوع کاربرد

در انتخاب تسمه تایم، برابر بودن طول و عرض کافی نیست؛ دندانه تسمه باید با شیار پولی هم سازگار باشد. ممکن است دو تسمه فاصله دندانه یکسانی داشته باشند، اما به‌دلیل تفاوت شکل دندانه، جایگزین مناسبی برای یکدیگر نباشند. به همین دلیل، حروفی مانند HTD، S، T و AT روی تسمه، بخشی از مشخصات ضروری سفارش هستند.

برای شناخت این خانواده‌ها، ابتدا دو مفهوم را جدا کنید: گام، فاصله میان دو نقطه متناظر از دندانه‌های متوالی است؛ پروفیل، شکل هندسی دندانه را مشخص می‌کند.

۱. پروفیل‌های کلاسیک اینچی؛ MXL، XL، L، H، XH و XXH

این خانواده دندانه‌های ذوزنقه‌ای دارد و گام آن بر مبنای اینچ تعریف می‌شود. هنگام شناسایی تسمه قبلی، جدول زیر کمک می‌کند فاصله دندانه‌ها را با کد درج‌شده روی تسمه تطبیق دهید.

این اندازه‌ها در کاتالوگ فنی باندو برای خانواده کلاسیک مشخص شده‌اند. بزرگ‌تر بودن گام به‌تنهایی ظرفیت تسمه را تعیین نمی‌کند؛ عرض، ساختار تسمه و شرایط درایو نیز باید بررسی شوند. همچنین اعداد کد را نباید مستقیماً طول و عرض بر حسب اینچ خواند؛ شیوه نام‌گذاری و ضرایب تبدیل را از کاتالوگ همان سازنده بررسی کنید.

۲. پروفیل HTD؛ دندانه منحنی برای انتقال توان

در خانواده HTD، دندانه‌ها هندسه منحنی دارند. این خانواده در درایوهای انتقال قدرت صنعتی استفاده می‌شود و از پروفیل‌های رایج آن می‌توان به 3M، 5M، 8M و 14M اشاره کرد. عدد هر کد، گام را بر حسب میلی‌متر نشان می‌دهد؛ برای مثال، 8M یعنی گام ۸ میلی‌متر، نه عرض یا ضخامت تسمه.

برای انتخاب میان این گام‌ها، صرفاً نام دستگاه کافی نیست. روی دو دستگاه مشابه، تفاوت توان، دور، قطر پولی و شرایط استارت ممکن است به انتخاب تسمه‌های متفاوتی منجر شود. ظرفیت باید از جدول همان سری و با درنظرگرفتن عرض تسمه و تعداد دندانه‌های درگیر محاسبه شود.

۳. خانواده‌های STD و STS؛ به حرف S در کد توجه کنید

در کاتالوگ بعضی سازندگان، نام STD و در محصولات باندو نام STS دیده می‌شود. باندو برای خانواده STS پروفیل‌هایی مانند S3M، S5M، S8M و S14M معرفی می‌کند. این نام‌ها را هنگام سفارش همراه با برند و کد کامل محصول ثبت کنید.

نکته مهم برای خریدار، تفاوت 8M و S8M است: هر دو گام ۸ میلی‌متری دارند، اما یکسان‌بودن گام، سازگاری شکل دندانه و پولی را ثابت نمی‌کند. بنابراین اگر روی تسمه قبلی S8M نوشته شده، هنگام استعلام حرف S را حذف نکنید. جایگزینی میان خانواده‌ها باید بر اساس سازگاری اعلام‌شده سازنده انجام شود.

۴. پروفیل‌های ذوزنقه‌ای T و AT

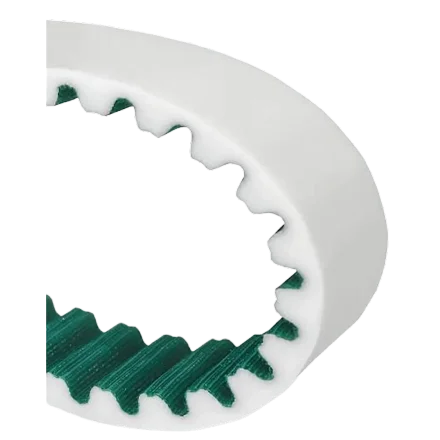

خانواده‌های T و AT هر دو دندانه ذوزنقه‌ای دارند و در تسمه‌های پلی‌یورتان رایج‌اند. کدهایی مانند T2.5، T5، T10 و T20 و همچنین AT5، AT10 و AT20 در این گروه قرار می‌گیرند. عدد بعد از حروف، گام دندانه را به میلی‌متر نشان می‌دهد.

پروفیل AT نسبت به T، هندسه متفاوت و دندانه پهن‌تری دارد که امکان تحمل نیروی بیشتری در ناحیه دندانه فراهم می‌کند. بااین‌حال، AT10 جایگزین مستقیم T10 نیست؛ هر دو گام ۱۰ میلی‌متری دارند، اما به پولی سازگار با پروفیل خود نیاز دارند.

در مکانیزم‌های موقعیت‌دهی نیز انتخاب AT به‌تنهایی به معنی حذف لقی نیست. دقت حرکت به مجموعه تسمه و پولی، کورد کششی، طول آزاد تسمه و تنظیم کشش وابسته است.

کد تسمه تایمینگ صنعتی چگونه خوانده می‌شود؟

کد روی تسمه قبلی، نقطه شروع مناسبی برای خرید جایگزین است؛ به شرط اینکه هر بخش آن درست خوانده شود. برای مثال، در کد 1000-8M-30، عدد ۱۰۰۰ طول گام، عبارت 8M مشخصه پروفیل و گام، و عدد ۳۰ عرض تسمه را نشان می‌دهد. اما این ترتیب و واحد اندازه‌گیری در تمام برندها و خانواده‌ها یکسان نیست؛ به‌خصوص در تسمه‌های اینچی و سری MXL باید شیوه نام‌گذاری سازنده را بررسی کرد.

خواندن کد تسمه تایم متریک؛ مثال 1000-8M-30

در این قالب کدگذاری، مشخصات تسمه به این صورت خوانده می‌شود:

• 1000: طول گام تسمه برابر با ۱۰۰۰ میلی‌متر است.

• 8M: پروفیل HTD با گام ۸ میلی‌متر را مشخص می‌کند.

• 30: عرض تسمه برابر با ۳۰ میلی‌متر است.

برای محاسبه تعداد دندانه‌ها، طول گام را بر گام تقسیم کنید:

تعداد دندانه = طول گام ÷ گام
۱۲۵ = ۸ ÷ ۱۰۰۰

بنابراین این تسمه ۱۲۵ دندانه دارد. توجه کنید که طول گام با اندازه‌ای که از مترکردن سطح بیرونی تسمه به دست می‌آید، الزاماً یکسان نیست. برای شناسایی نمونه‌ای که نوشته آن پاک شده، شمارش دندانه‌ها و تشخیص گام، روش مناسب‌تری برای محاسبه طول گام است.

تفاوت 8M و S8M در کد تسمه

در قالب 1000-S8M-30 نیز طول گام ۱۰۰۰ میلی‌متر، گام ۸ میلی‌متر و عرض ۳۰ میلی‌متر است؛ اما حرف S مشخصه مهمی از پروفیل دندانه را نشان می‌دهد و نباید هنگام سفارش حذف شود. باندو، برای مثال، پروفیل S8M را در خانواده STS معرفی می‌کند.

دو تسمه 1000-8M-30 و 1000-S8M-30 طول گام، عرض و تعداد دندانه یکسانی دارند، اما این شباهت برای تأیید جایگزینی کافی نیست. شکل دندانه و سازگاری آن با شیار پولی نیز باید بررسی شود. هنگام تغییر برند، علاوه بر ابعاد، سری عملکرد تسمه را هم تطبیق دهید؛ زیرا یک تسمه استاندارد و یک مدل تقویت‌شده ممکن است ابعاد نصب مشابهی داشته باشند، ولی ظرفیت یکسانی ارائه نکنند.

خواندن کد تسمه تایم اینچی؛ مثال 420-L-050

در قالب رایج این خانواده، اعداد طول و عرض با ضرایب مشخص خوانده می‌شوند:

• 420: طول گام ۴۲٫۰ اینچ، معادل ۱۰۶۶٫۸ میلی‌متر.

• L: پروفیل دندانه ذوزنقه‌ای با گام ۳/۸ اینچ، معادل ۹٫۵۲۵ میلی‌متر.

• 050: عرض ۰٫۵۰ اینچ، معادل ۱۲٫۷ میلی‌متر.

تعداد دندانه این تسمه نیز از تقسیم طول گام بر گام به دست می‌آید:

۱۱۲ دندانه = ۹٫۵۲۵ ÷ ۱۰۶۶٫۸

بنابراین عدد 420 به معنی طول ۴۲۰ میلی‌متر نیست و 050 هم عرض ۵۰ میلی‌متری را نشان نمی‌دهد. این تفاوت واحدها یکی از نکاتی است که باید پیش از تأیید سفارش کنترل شود.

چرا کد MXL را باید جداگانه بررسی کنیم؟

در خانواده MXL، نمی‌توان بدون بررسی کاتالوگ، عدد ابتدای کد را طول یا تعداد دندانه در نظر گرفت. بعضی سازندگان از تعداد دندانه در نام‌گذاری استفاده می‌کنند و برخی قالب دیگری دارند.

برای مثال، اگر در نام‌گذاری سازنده عدد ۱۴۰ بیانگر تعداد دندانه باشد، با گام ۲٫۰۳۲ میلی‌متری MXL، طول گام برابر خواهد بود با:

۲۸۴٫۴۸ میلی‌متر = ۲٫۰۳۲ × ۱۴۰

این یک مثال محاسباتی است؛ برای سفارش، باید کد کامل همان برند و واحد عرض نیز مشخص باشد.

برای استعلام، کد را کامل ارسال کنید

هنگام خرید تسمه تایم صنعتی از پرداد، تصویر خوانای تمام نوشته‌های روی تسمه را همراه عرض و تعداد موردنیاز ارسال کنید. حروف، پسوندها و نام سری را حذف نکنید؛ این نشانه‌ها ممکن است تفاوت ساختار یا سطح عملکرد محصول را مشخص کنند. اگر نوشته‌ها پاک شده‌اند، عکس دندانه تسمه و پولی، تعداد دندانه‌ها و عرض نمونه قبلی را بفرستید تا شناسایی محصول با اطلاعات دقیق‌تری انجام شود.
