تجربه ما در گروه صنعتی پرداد نشان داده است که انتخاب شیر دیافراگمی زمانی مطمئن خواهد بود که شرایط واقعی سرویس، پیش از برند و قیمت بررسی شود. در خطوط انتقال اسید و باز، فرایندهای دارویی و غذایی، تصفیه آب یا سرویسهای حاوی دوغاب، ناسازگاری متریال دیافراگم با سیال، انتخاب نادرست طراحی Weir یا Straight-Through و حتی استفاده از عملگر نامتناسب میتواند باعث افت آببندی، فرسودگی زودرس دیافراگم و توقف ناخواسته خط شود. به همین دلیل، نوع سیال، دما و فشار کاری، جنس بدنه و لاینینگ، متریال دیافراگم و الزامات بهداشتی باید همزمان بررسی شوند.
ما در پرداد امکان تأمین شیرهای دیافراگمی برندهای گمو (GEMÜ) و ساندرز (Saunders) را برای کاربردهای صنعتی و فرایندی فراهم کردهایم. اصالت کالا، تطبیق مشخصات فنی با شرایط واقعی پروژه و انتخاب کد مناسب، بخش مهمی از فرایند تأمین است. کارشناسان ما میتوانند بر اساس نوع سیال، دما، فشار، نوع عملگر و شرایط بهرهبرداری، گزینه مناسب پروژه را بررسی کنند تا تصمیم خرید صرفاً بر مبنای نام برند یا قیمت اولیه انجام نشود.
برای دریافت مشخصات فنی، بررسی کد محصول یا استعلام قیمت شیر دیافراگمی میتوانید با کارشناسان ما در ارتباط باشید.

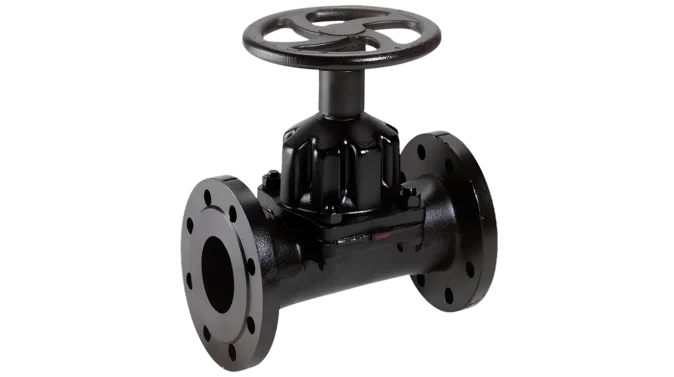

بررسی کامل شیر دیافراگمی
شیر دیافراگمی (Diaphragm Valve) برای خطوطی به کار میرود که علاوه بر قطع، وصل یا کنترل جریان، جداسازی مکانیزم حرکتی شیر از سیال اهمیت دارد. این ویژگی بهخصوص در انتقال سیالات خورنده، ویسکوز، دارای ذرات جامد و فرایندهایی که پاکیزگی و جلوگیری از آلودگی سیال اهمیت بالایی دارد، مزیت محسوسی ایجاد میکند. به همین دلیل، شیرهای دیافراگمی در صنایع دارویی و بیوتکنولوژی، صنایع غذایی و آشامیدنی، خطوط مواد شیمیایی، تصفیه آب و فاضلاب و برخی فرایندهای معدنی مورد استفاده قرار میگیرند.
در ساختار این شیر، یک دیافراگم انعطافپذیر به کمک عملگر به سمت سطح آببندی حرکت میکند و مسیر سیال را میبندد. استم (Stem) و سایر اجزای متحرک عملگر مستقیماً با سیال تماس ندارند. این جداسازی، احتمال تماس سیال با قطعات مکانیکی را کاهش میدهد و در سرویسهای خورنده یا حساس از نظر آلودگی اهمیت زیادی دارد.
بدنه شیر میتواند با توجه به شرایط سرویس از چدن، فولاد ضدزنگ، PVC یا PP ساخته شود. در برخی مدلها نیز برای افزایش مقاومت شیمیایی از پوشش داخلی یا لاینینگ (Lining) مانند PTFE یا لاستیک استفاده میشود.
از نظر مهندسی، مزیت شیر دیافراگمی زمانی بیشتر مشخص میشود که سیال اجازه تماس با اجزای داخلی متداول شیرهای صنعتی را نمیدهد. در مقابل، محدوده فشار و دمای کاری، میزان تغییر شکل دیافراگم و نوع ذرات موجود در سیال محدودیتهایی ایجاد میکنند که باید پیش از انتخاب محصول بررسی شوند.
diaphragm valve
دستهبندی شیر دیافراگمی

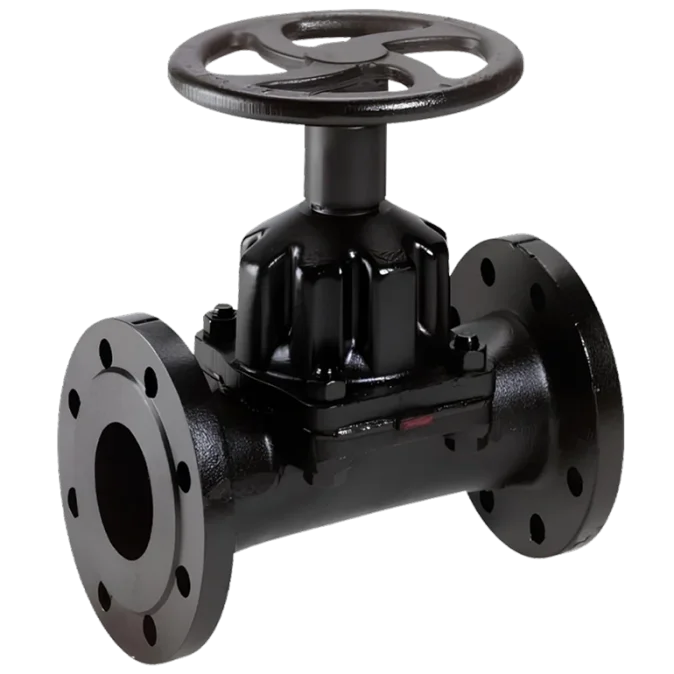

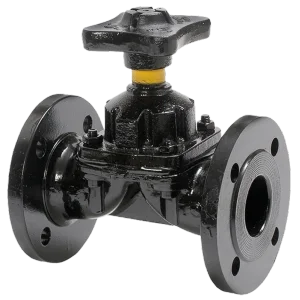

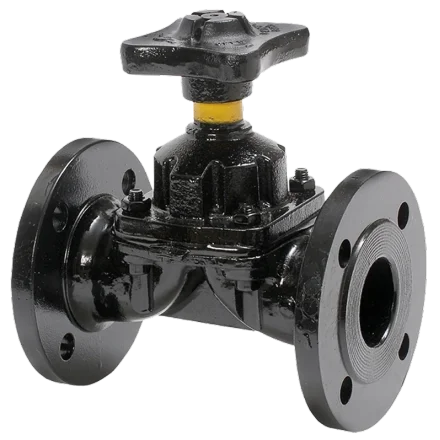

1. شیر دیافراگمی نوع Weir
در شیر Weir Type یک برآمدگی در قسمت میانی مسیر داخلی بدنه قرار دارد. برای بستهشدن شیر، دیافراگم روی این سطح مینشیند و جریان را قطع میکند. کوتاهتر بودن کورس حرکتی دیافراگم در این طراحی، میزان تغییر شکل آن را کاهش میدهد و میتواند به افزایش عمر کاری دیافراگم کمک کند. ساختار Weir همچنین برای کاربردهایی که کنترل جریان یا Throttling اهمیت دارد، گزینه مناسبی محسوب میشود. در مقابل، این مدل برای سیالات دارای ذرات جامد درشت یا دوغابهای غلیظ همیشه انتخاب مناسبی نیست؛ زیرا امکان تجمع مواد در اطراف Weir وجود دارد و احتمال گرفتگی مسیر افزایش پیدا میکند.

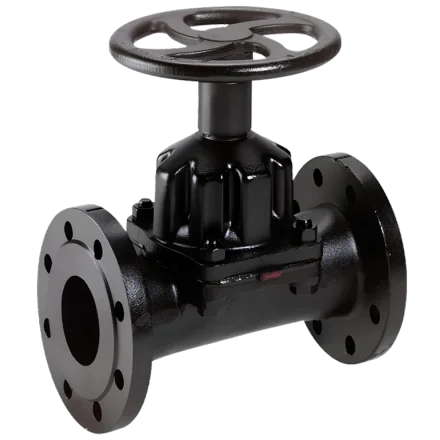

2. شیر دیافراگمی مسیر مستقیم
در شیر دیافراگمی مسیر مستقیم (Straight-Through Diaphragm Valve) کف مسیر عبور سیال صافتر است و برآمدگی مدل Weir وجود ندارد. این طراحی یک مسیر مستقیمتر برای عبور جریان ایجاد میکند و به همین دلیل برای سیالات ویسکوز، دوغاب و مایعات دارای ذرات جامد مناسبتر است. در این مدل، دیافراگم برای بستهشدن باید تغییر شکل بیشتری داشته باشد. همین موضوع باعث میشود Straight-Through در برخی کاربردهای فشار بالا نسبت به طراحی Weir محدودیت بیشتری داشته باشد. بنابراین انتخاب بین این دو طراحی باید بر اساس ماهیت سیال و فشار واقعی خط انجام شود.
3. شیر دیافراگمی بر اساس نوع عملگر
شیر دیافراگمی میتواند به عملگر دستی، پنوماتیک یا الکتریکی (Actuator) مجهز شود. مدل دستی برای نقاطی مناسب است که تعداد دفعات باز و بستهشدن شیر پایین بوده و نیازی به کنترل خودکار وجود ندارد. در خطوط اتوماتیک میتوان از عملگر پنوماتیک یا الکتریکی استفاده کرد. سرعت عملکرد، تعداد سیکل کاری، شرایط محیطی، نوع فرمان و معماری سیستم کنترل از معیارهای اصلی انتخاب عملگر هستند.
مقایسه برندهای مطرح شیر دیافراگمی
ما در گروه صنعتی پرداد امکان تأمین طیف گستردهای از برندهای شیرآلات صنعتی را داریم و انتخاب مشتری را به چند نام مشخص محدود نمیکنیم. با این حال، متخصصان ما هنگام انتخاب شیر دیافراگمی، با توجه به شرایط کاری، سطح حساسیت تجهیز، کیفیت ساخت، امکان تأمین قطعات مصرفی و هزینه نگهداری، برندهای زیر را بیشتر برای بررسی پیشنهاد میکنند.
Emerson
امرسون (Emerson) در رده برندهای سطح بالای تجهیزات فرایندی قرار میگیرد و بیشتر برای پروژههایی مطرح است که قابلیت اطمینان، کنترل دقیق فرایند و پایداری عملکرد اهمیت بالایی دارند. در خطوط حساس نفت، گاز، پتروشیمی و صنایع فرایندی، محصولات این رده میتوانند گزینه مناسبی برای بررسی باشند.
در مقابل، هزینه اولیه بالاتر باعث میشود انتخاب امرسون برای خطوط عمومی و تجهیزات غیرحساس همیشه از نظر اقتصادی توجیه نداشته باشد. در چنین شرایطی باید مزیت فنی محصول در برابر هزینه خرید و نگهداری ارزیابی شود.
Flowserve
فلوسرو (Flowserve) نیز در گروه برندهای مطرح تجهیزات کنترل جریان و شیرآلات صنعتی قرار میگیرد. محصولات این برند بیشتر در پروژههایی مورد توجه هستند که شیر باید در شرایط کاری مداوم، فرایندهای حساس یا سرویسهای صنعتی سنگین فعالیت کند.
هنگام انتخاب فلوسرو، علاوه بر مشخصات فنی شیر باید امکان تأمین مجدد قطعات و اصالت محصول نیز بررسی شود؛ زیرا در تجهیزات رده بالا، استفاده از قطعات نامتناسب یا غیرمعتبر میتواند هزینه مالکیت را افزایش دهد.
KITZ
کیتز (KITZ) از برندهای شناختهشده ژاپنی در صنعت شیرآلات است و محصولات آن در طیف متنوعی از کاربردهای صنعتی و تأسیساتی استفاده میشوند. کیفیت ساخت و تنوع محصولات باعث شده این برند در بسیاری از پروژهها بهعنوان یکی از گزینههای قابل بررسی مطرح باشد.
با این حال، انتخاب باید بر اساس سری دقیق محصول انجام شود. صرفاً مشاهده نام KITZ روی شیر برای تصمیمگیری کافی نیست و جنس بدنه، نوع آببندی، فشار کاری و شرایط سرویس باید با نیاز پروژه مطابقت داشته باشند.
Ebro
ابرو (EBRO) یکی دیگر از برندهایی است که متخصصان ما برای برخی کاربردهای صنعتی و فرایندی پیشنهاد میکنند. این برند بیشتر در پروژههایی مطرح است که پایداری عملکرد و کیفیت ساخت اهمیت دارد و کاربر به دنبال محصولی در رده مهندسی و صنعتی است.
در انتخاب مدل مناسب ابرو نیز باید مشخصات دقیق همان محصول، نوع سیال، فشار و دمای کاری بررسی شود و تصمیم صرفاً بر اساس اعتبار کلی برند انجام نگیرد.
Mirab
میراب (Mirab) از برندهای شناختهشده ایرانی در حوزه شیرآلات صنعتی، بهخصوص پروژههای آب، فاضلاب، سدسازی و زیرساختی است. برای پروژههایی که تأمین داخلی و دسترسی به خدمات و قطعات اهمیت دارد، بررسی محصولات این برند میتواند منطقی باشد.
مزیت تأمین داخلی زمانی ارزش بیشتری پیدا میکند که محصول از نظر متریال، فشار کاری و شرایط سرویس نیز با نیاز پروژه هماهنگ باشد؛ بنابراین برند داخلی بودن بهتنهایی معیار کافی برای انتخاب نیست.
Ayvaz
آیواز (Ayvaz) یک برند ترکیهای فعال در حوزه تجهیزات تأسیساتی و صنعتی است و در سیستمهای بخار، تأسیسات و برخی کاربردهای صنایع غذایی شناخته میشود.
این برند بیشتر زمانی قابل بررسی است که شرایط کاری شیر، نوع سیال و نیازهای تأسیساتی پروژه با محدوده محصولات آن همخوانی داشته باشد. در کاربردهای حساس غذایی یا بهداشتی نیز باید تأییدیهها و مشخصات دقیق همان مدل بهصورت جداگانه کنترل شوند.
Farab
فاراب (Farab) از برندهای ایرانی فعال در حوزه شیرآلات پروژهای و تأسیساتی است و محصولات آن در برخی پروژههای شهری، تأسیساتی و شبکههای انتقال مورد استفاده قرار میگیرند.
در پروژههایی که هزینه تأمین و دسترسی داخلی اهمیت بیشتری دارد، فاراب میتواند یکی از گزینههای قابل بررسی باشد؛ البته فشار، دما، نوع سیال و متریال موردنیاز باید پیش از انتخاب مدل مشخص شوند.
Pimtas
پیمتاش (Pimtas) برند ترکیهای شناختهشده در حوزه تجهیزات و شیرآلات پلیمری است. محصولات این رده بیشتر در خطوطی مورد توجه قرار میگیرند که مقاومت در برابر خوردگی و سازگاری با بعضی مواد شیمیایی اهمیت دارد.
مزیت اصلی این گروه میتواند مقاومت شیمیایی و هزینه مناسبتر در برخی سرویسها باشد، اما محدودیت فشار و دمای محصولات پلیمری باید جدی گرفته شود. بنابراین نمیتوان آنها را جایگزین مستقیم شیرهای فلزی در همه خطوط صنعتی دانست.
Kizeiran
کیز ایران (Kizeiran) در بازار داخلی شیرآلات و تجهیزات تأسیساتی شناختهشده است و برای برخی سرویسهای عمومی و پروژههایی که دسترسی و هزینه تأمین اهمیت بالایی دارد، میتواند مورد بررسی قرار گیرد.
در انتخاب محصولات این برند نیز باید سطح حساسیت تجهیز مشخص باشد. گزینهای که برای یک موتورخانه یا خط عمومی مناسب است، الزاماً برای یک فرایند حساس شیمیایی یا خط تولید بحرانی انتخاب یکسانی نخواهد بود.
GEMÜ
گمو (GEMÜ) یکی از برندهایی است که متخصصان ما برای کاربردهای تخصصیتر شیر دیافراگمی پیشنهاد میکنند. تمرکز این برند بر تجهیزات کنترل سیال و تنوع راهکارهای دیافراگمی باعث شده در پروژههای فرایندی، دارویی، غذایی و شیمیایی مورد توجه قرار گیرد.
در انتخاب گمو باید نوع دیافراگم، متریال بدنه، نوع اتصال، عملگر و الزامات فرایندی دقیقاً با شرایط خط تطبیق داده شوند؛ بهخصوص در پروژههای حساس که نوع متریال در تماس با سیال اهمیت زیادی دارد.
Saunders
ساندرز (Saunders) نیز از نامهای شناختهشده در حوزه شیرهای دیافراگمی است و در پروژههایی که جداسازی مکانیزم شیر از سیال و کیفیت آببندی اهمیت دارد، گزینهای جدی برای بررسی محسوب میشود.
هنگام انتخاب این برند، علاوه بر مدل شیر باید نوع و متریال دیافراگم نیز با شرایط سرویس تطبیق داده شود. در محاسبه هزینه واقعی مالکیت نیز دسترسی به دیافراگم و سایر قطعات مصرفی اهمیت زیادی دارد.
کاربرد شیر دیافراگمی در صنایع مختلف
صنایع شیمیایی
در خطوط انتقال اسید، باز و سایر مواد خورنده، جداسازی اجزای متحرک از سیال یک مزیت مهم محسوب میشود. در این شرایط انتخاب صحیح جنس دیافراگم، بدنه و لاینینگ اهمیت زیادی دارد.
صنایع دارویی و بیوتکنولوژی
در فرایندهایی که خلوص و جلوگیری از آلودگی سیال اهمیت دارد، شیر دیافراگمی به دلیل جداسازی بخش مکانیکی از محیط فرایند کاربرد گستردهای دارد.
صنایع غذایی و آشامیدنی
در خطوطی که شستوشوی مداوم و فرایندهای CIP/SIP انجام میشود، طراحی شیر و متریال قطعات در تماس با سیال باید متناسب با الزامات بهداشتی انتخاب شوند.
مطالب مرتبط
REVIEW
diaphragm valve
سایزهای شیر دیافراگمی و نحوه انتخاب سایز مناسب
شیرهای دیافراگمی در سایزهای مختلف تولید میشوند و انتخاب سایز مناسب باید بر اساس قطر خط، دبی موردنیاز و شرایط واقعی فرایند انجام شود. سایز این شیرها معمولاً با قطر نامی (DN – Nominal Diameter) یا در برخی کاتالوگها با اندازه اینچی مشخص میشود.
شیر دیافراگمی سایز کوچک
سایزهای کوچک بیشتر در خطوط فرایندی دقیق، سیستمهای تزریق مواد شیمیایی، تجهیزات آزمایشگاهی و برخی خطوط دارویی و غذایی استفاده میشوند. در این کاربردها علاوه بر ظرفیت عبور سیال، دقت کنترل جریان و نوع اتصال نیز اهمیت زیادی دارد.
شیر دیافراگمی سایز متوسط
سایزهای متوسط در بسیاری از خطوط عمومی صنایع شیمیایی، تصفیه آب، صنایع غذایی و سیستمهای فرایندی کاربرد دارند. هنگام انتخاب این سایزها باید دبی، افت فشار، سرعت سیال و نوع دیافراگم بهصورت همزمان بررسی شوند.
شیر دیافراگمی سایز بزرگ
در خطوطی با دبی بالاتر، ممکن است به شیرهای دیافراگمی با قطر نامی بزرگتر نیاز باشد. در این شرایط وزن و ابعاد شیر، نوع عملگر، نیروی لازم برای بستهشدن دیافراگم و محدودیت فشار کاری اهمیت بیشتری پیدا میکنند.
جدول سایزبندی شیر دیافراگمی
شیرهای دیافراگمی بسته به طراحی، متریال، نوع اتصال و سازنده در سایزهای مختلف عرضه میشوند. برای نمونه، در محصولات صنعتی GEMÜ مدلهایی تا DN 300 وجود دارد؛ در مقابل، Saunders برای برخی شیرهای Weir بازه DN 15 تا DN 200 و برای برخی مدلهای Straight-Through بازه DN 25 تا DN 150 را اعلام میکند. بنابراین جدول زیر یک راهنمای عمومی تبدیل سایز است و موجود بودن هر سایز باید در دیتاشیت مدل انتخابی بررسی شود.
سایز اسمی (NPS) | سایز متریک (DN) | محدوده کاربرد معمول |
1/4 اینچ | DN 8 | خطوط بسیار کوچک و ابزار دقیق |
3/8 اینچ | DN 10 | خطوط فرایندی کوچک |
1/2 اینچ | DN 15 | تزریق مواد و خطوط فرایندی |
3/4 اینچ | DN 20 | خطوط کوچک صنعتی |
1 اینچ | DN 25 | صنایع شیمیایی و فرایندی |
1¼ اینچ | DN 32 | خطوط فرایندی متوسط |
1½ اینچ | DN 40 | صنایع غذایی، دارویی و شیمیایی |
2 اینچ | DN 50 | یکی از سایزهای رایج صنعتی |
2½ اینچ | DN 65 | خطوط با دبی متوسط |
3 اینچ | DN 80 | خطوط صنعتی و تصفیه آب |
4 اینچ | DN 100 | خطوط با دبی بالاتر |
5 اینچ | DN 125 | سرویسهای صنعتی بزرگتر |
6 اینچ | DN 150 | خطوط شیمیایی، آب و دوغاب |
8 اینچ | DN 200 | خطوط صنعتی با دبی بالا |
10 اینچ | DN 250 | کاربردهای صنعتی سنگین |
12 اینچ | DN 300 | خطوط بزرگ صنعتی و فرایندی |
نکته: ستون «محدوده کاربرد معمول» صرفاً برای درک بهتر مقیاس سایز است و به معنی محدود شدن آن سایز به همان کاربرد نیست. انتخاب واقعی باید بر اساس محاسبات هیدرولیکی و مشخصات سازنده انجام شود.
محدوده سایز در مدلهای مختلف شیر دیافراگمی
دامنه تولید در شیرهای دیافراگمی به طراحی شیر وابسته است. برای مثال، GEMÜ 620 در محدوده DN 15 تا DN 150 عرضه میشود، در حالی که GEMÜ 655 برای کاربردهای صنعتی سایزهای DN 25 تا DN 300 را پوشش میدهد. مدل پلیمری GEMÜ R677 نیز محدوده DN 15 تا DN 100 دارد.
نمونه شیر | نوع / طراحی | محدوده سایز اعلامشده |
GEMÜ 611 | شیر دیافراگمی فلزی دستی | DN 10 تا DN 20 |
GEMÜ 620 | شیر صنعتی فلزی | DN 15 تا DN 150 |
GEMÜ 675 | شیر صنعتی دستی | DN 15 تا DN 150 |
GEMÜ R677 | شیر دیافراگمی پلیمری | DN 15 تا DN 100 |
GEMÜ 655 | شیر صنعتی سایز بزرگ | DN 25 تا DN 300 |
Saunders Weir – برخی مدلها | Weir Type | DN 15 تا DN 200 |
Saunders Straight-Through – برخی مدلها | Straight-Through | DN 25 تا DN 150 |
این بازهها مستقیماً از مشخصات سازندگان گرفته شدهاند و نشان میدهند که نمیتوان یک حداکثر سایز ثابت برای همه شیرهای دیافراگمی تعریف کرد. حتی Saunders در مدلهای رزوهای، Weir را در محدوده DN 8 تا DN 50 و Straight-Through را در محدوده DN 15 تا DN 50 ارائه میکند.
نکته مهم در انتخاب سایز شیر دیافراگمی
یکسان بودن DN شیر و خط لوله بهتنهایی به معنی انتخاب صحیح نیست.دبی موردنیاز، افت فشار مجاز، نوع سیال، ویسکوزیته، وجود ذرات جامد، طراحی Weir یا Straight-Through، فشار کاری و نوع اتصال باید همزمان بررسی شوند. همچنین ابعاد نصب و ظرفیت عبور جریان یک شیر DN 50 میتواند بین دو سری محصول متفاوت باشد؛ بنابراین برای سفارش نهایی باید دیتاشیت همان مدل مبنا قرار گیرد.
سوالات متداول
تفاوت شیر دیافراگمی Weir و Straight-Through چیست؟
جنس دیافراگم مناسب را چگونه انتخاب کنیم؟
آیا شیر دیافراگمی برای فشار بالا مناسب است؟
شیر دیافراگمی دستی بهتر است یا پنوماتیک؟
برای شیر دیافراگمی صنایع غذایی و دارویی چه مواردی مهم است؟
راهنمای تخصصی انتخاب شیر دیافراگمی
هنگام انتخاب شیر دیافراگمی، بررسی مشخصات نامی محصول بدون در نظر گرفتن شرایط واقعی خط کافی نیست. پارامترهای زیر باید پیش از تعیین مدل بررسی شوند:
نوع و ترکیب سیال: خورندگی، ویسکوزیته، وجود ذرات و حساسیت به آلودگی باید مشخص باشد.
جنس دیافراگم: PTFE، EPDM و NBR بسته به ماهیت سیال، فشار و دمای سرویس انتخاب میشوند.
جنس بدنه: استنلس استیل، چدن، PVC و PP هرکدام محدوده کاربرد متفاوتی دارند.
لاینینگ داخلی: در سرویسهای خورنده ممکن است استفاده از PTFE یا پوششهای مقاوم شیمیایی ضروری باشد.
طراحی شیر: مدل Weir و Straight-Through باید بر اساس ماهیت جریان و احتمال وجود رسوب یا ذرات انتخاب شوند.
فشار و دمای کاری: محدوده مجاز شیر باید با شرایط واقعی و حداکثری خط مطابقت داشته باشد.
نوع عملگر: دستی، پنوماتیک یا برقی بر اساس سطح اتوماسیون، سرعت عملکرد و تعداد سیکل انتخاب میشود.
الزامات بهداشتی: برای بعضی کاربردهای دارویی و غذایی، استانداردها و گواهیهایی مانند FDA یا USP Class VI اهمیت دارند.
