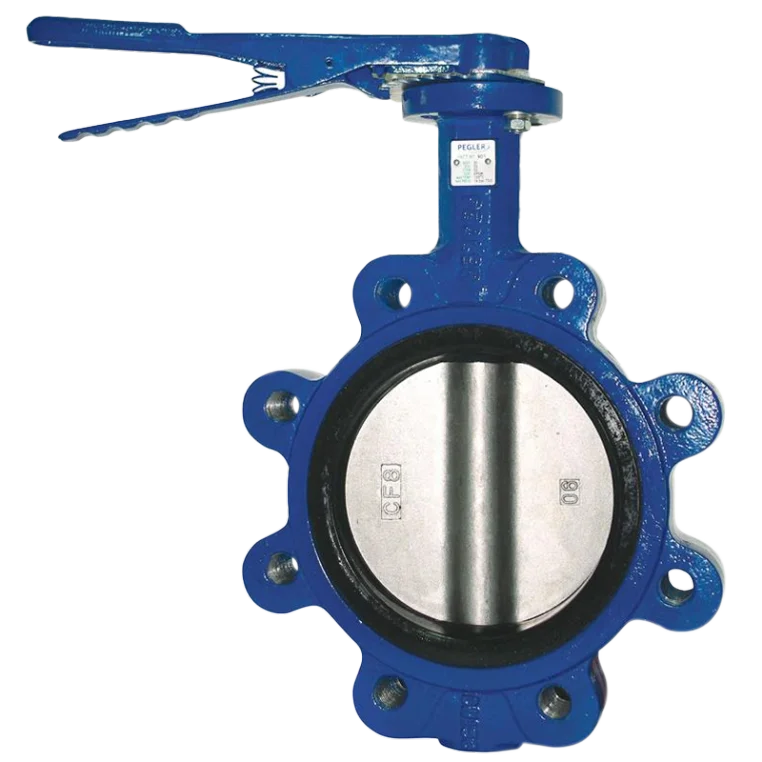

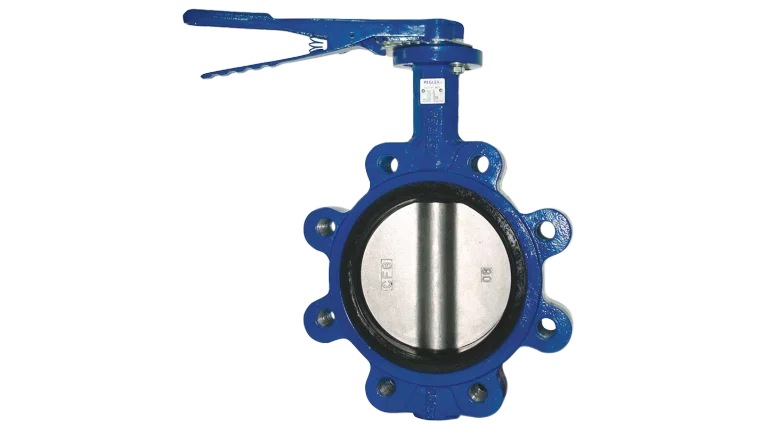

شیر پروانه ای

در ارزیابی متخصصان ما، «بهترین برند» بدون درنظرگرفتن شرایط پروژه معنا ندارد. سری محصول، متریال، کلاس فشار، طراحی آب‌بندی، نوع اتصال، امکان تأمین قطعات و مهم‌تر از همه اصالت کالا باید هم‌زمان ارزیابی شوند. ما در گروه صنعتی پرداد امکان تأمین و فروش بخش گسترده‌ای از برندهای معتبر شیر پروانه‌ای داخلی و خارجی را داریم؛ با این حال، انتخاب برند را صرفاً براساس شهرت سازنده انجام نمی‌دهیم. متخصصان ما با توجه به شرایط رایج پروژه‌های صنعتی و وضعیت بازار ایران، در حال حاضر برندهای زیر را از گزینه‌های مناسب و قابل بررسی برای خرید شیر پروانه‌ای می‌دانند.

میراب

میراب از برندهای شناخته‌شده داخلی در پروژه‌های آب، فاضلاب و تأسیسات صنعتی است. هنگام انتخاب شیر پروانه ای میراب، باید نوع اتصال، محدوده فشار، متریال دیسک و سیت و روش عملکرد شیر با مشخصات پروژه تطبیق داده شود. برای پروژه‌هایی که دسترسی به محصول داخلی و قابلیت پیگیری مشخصات فنی اهمیت دارد، سری‌های مناسب این برند ارزش بررسی دارند.

نهراب

در محصولات نهراب، بهتر است انتخاب براساس سایز، فشار کاری، متریال بدنه و نوع طراحی همان مدل انجام شود. به‌ویژه در شیرهای فولادی و پروژه‌های صنعتی، تطابق مشخصات واقعی محصول با دیتاشیت پروژه اهمیت بیشتری از انتخاب صرفاً براساس نام برند دارد.

وگ ایران

وگ ایران یکی دیگر از گزینه‌های داخلی بازار شیرآلات صنعتی است. در انتخاب شیر پروانه ای این برند باید مشخص شود محصول برای خط آب و تأسیسات عمومی در نظر گرفته شده یا شرایط کاری سنگین‌تری دارد؛ زیرا نوع دیسک، سیت و کلاس فشار مستقیماً روی دوام و عملکرد آب‌بندی اثر می‌گذارد.

فاراب

فاراب در بازار داخلی با مدل‌های مختلف شیرآلات صنعتی شناخته می‌شود. مزیت انتخاب این برند زمانی مشخص می‌شود که مدل دقیق شیر با فشار، سایز و نوع سیال پروژه تطبیق داده شود. برای کاربردهای عمومی، انتخاب صحیح سیت و متریال دیسک از مهم‌ترین نقاط بررسی است.

کیستون  (Keystone)

در شیرهای پروانه ای کیستون، تنوع طراحی و مشخصات فنی باعث می‌شود انتخاب باید در سطح سری محصول انجام شود، نه فقط نام برند. برای پروژه‌های حساس، نوع اتصال، متریال اجزای در تماس با سیال، Pressure Rating  و مشخصات آب‌بندی باید از کاتالوگ همان مدل کنترل شود.

اکون  (ECON)

اکون نیز در پروژه‌های صنعتی و تأسیساتی یکی از گزینه‌های قابل بررسی است. در زمان انتخاب مدل‌های این برند باید به جنس بدنه و دیسک، نوع سیت و سازگاری آن با سیال و همچنین امکان نصب عملگر دستی، برقی یا پنوماتیک توجه کرد.

کیتز  (KITZ)

در مدل‌های کیتز، دقت در مشخصات ساخت و انتخاب درست ترکیب بدنه، دیسک و سیت اهمیت بالایی دارد. برای نمونه‌های وارداتی، تطابق کد محصول و مشخصات حک‌شده روی شیر با مدارک فنی باید پیش از سفارش کنترل شود.

ابرو  (EBRO)

ابرو در رده برندهایی قرار می‌گیرد که مدل‌های متنوعی برای شرایط کاری مختلف ارائه می‌کنند. در پروژه‌هایی با الزامات فنی خاص، انتخاب باید براساس سری، نوع آب‌بندی، دما، فشار و نوع سیال انجام شود. در بازار ایران نیز بررسی اصالت کالا در کنار مشخصات مهندسی، بخش مهمی از فرایند خرید برندهای وارداتی است.

شیر پروانه ای سایز کوچک

مدل‌های سایز پایین معمولاً در تأسیسات، تجهیزات جانبی و خطوط با دبی کمتر استفاده می‌شوند و بسته به قطر، امکان استفاده از اهرم دستی وجود دارد.

شیر پروانه ای سایز متوسط

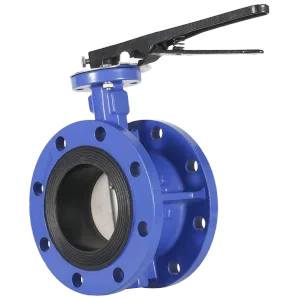

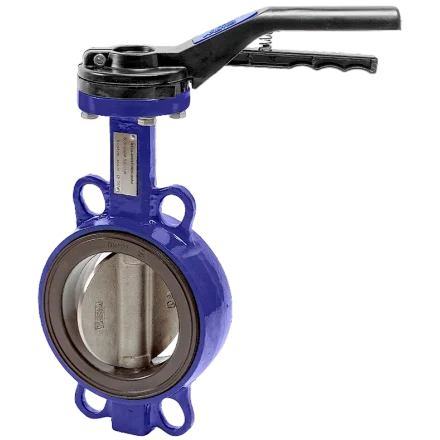

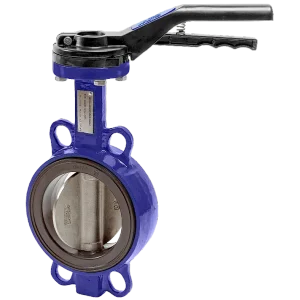

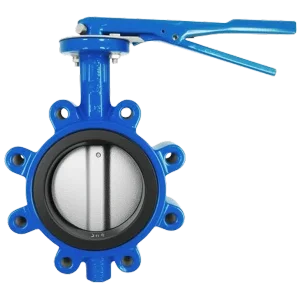

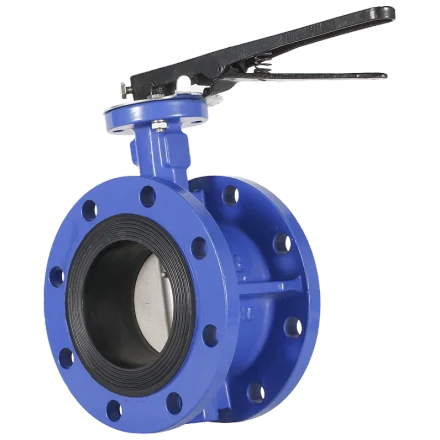

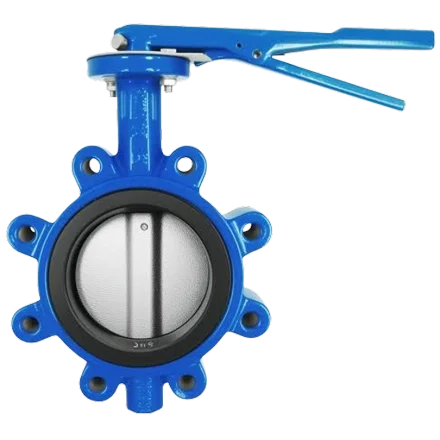

در خطوط عمومی صنعتی و شبکه‌های آب، سایزهای متوسط بسیار رایج هستند. انتخاب بین ویفری، لاگ و فلنج‌دار در این محدوده به فشار، روش تعمیرات و استاندارد اتصال بستگی دارد.

شیر پروانه ای سایز بزرگ

در خطوط اصلی انتقال و پروژه‌های زیرساختی، با افزایش قطر شیر، گشتاور موردنیاز افزایش پیدا می‌کند و معمولاً استفاده از گیربکس یا عملگر مناسب اهمیت بیشتری پیدا می‌کند. در این سایزها، کنترل دقیق ابعاد نصب، وزن مجموعه، فشار طراحی و مشخصات فلنج پیش از سفارش ضروری است.

جدول سایزبندی شیر پروانه‌ای

سایز شیر پروانه‌ای معمولاً با دو سیستم NPS برحسب اینچ و DN  در سیستم متریک مشخص می‌شود. این مقادیر، سایز اسمی شیر و خط لوله هستند و نباید DN را الزاماً برابر با قطر داخلی یا خارجی واقعی لوله در نظر گرفت. هنگام انتخاب شیر، علاوه بر سایز اسمی باید استاندارد فلنج، کلاس فشار و ابعاد نصب همان مدل نیز بررسی شود.

این تقسیم‌بندی سایز بر اساس اندازه کوچک، متوسط و بزرگ یک دسته‌بندی کاربردی برای خوانایی جدول است و استاندارد رسمی سایزبندی محسوب نمی‌شود. دامنه واقعی تولید به طراحی شیر بستگی دارد. برای نمونه، Bray Series 20/21  در محدوده NPS 1 تا 20 (DN 25 تا 500)، Series 3W/3L در محدوده NPS 2 تا 24 (DN 50 تا 600) و Keystone Series GR در محدوده NPS 2 تا 36 (DN 50 تا 900) عرضه می‌شوند. در شیرهای High Performance نیز دامنه تولید می‌تواند بسیار بزرگ‌تر باشد؛ Bray McCannalok برای برخی پیکربندی‌ها محدوده‌ای تا NPS 66 اعلام کرده است.

نکته مهم: سایز اسمی به‌تنهایی برای سفارش شیر پروانه‌ای کافی نیست. برای یک DN مشخص، ابعاد Face-to-Face، سوراخ‌کاری فلنج، فشار مجاز و حتی نوع عملگر می‌تواند با توجه به مدل متفاوت باشد. برای مثال، Bray Series 3W/3L ابعاد Face-to-Face را مطابق API 609 Category A و EN 558 Series 20 اعلام می‌کند و Keystone Series GR نیز برای مدل‌های ویفری و لاگ به EN 558 Series 20 و API 609 ارجاع می‌دهد. بنابراین پیش از خرید باید ابعاد نهایی از دیتاشیت همان مدل کنترل شود.

برای انتخاب شیر پروانه‌ای مناسب، ابتدا باید مشخصات خط و شرایط کاری آن بررسی شود؛ زیرا یک مدل واحد نمی‌تواند برای همه سیالات و محیط‌های صنعتی عملکرد یکسانی داشته باشد. فشار و دمای کاری، نوع سیال، سایز خط، متریال بدنه و دیسک، جنس سیت و نوع اتصال از مهم‌ترین پارامترهایی هستند که مستقیماً روی انتخاب مدل اثر می‌گذارند.

برای مثال، فشار کاری باید با کلاس فشار شیر مطابقت داشته باشد و دمای سیال نیز مشخص می‌کند چه نوع سیت و متریالی قابلیت کارکرد مطمئن در آن شرایط را دارد. در خطوط دارای سیالات خورنده یا دمای بالا، این موضوع اهمیت بیشتری پیدا می‌کند؛ زیرا انتخاب نامناسب متریال یا آب‌بند می‌تواند باعث نشتی، خوردگی یا کاهش عمر شیر شود.

جنس بدنه و دیسک نیز باید با محیط کاری هماهنگ باشد. چدن و چدن داکتیل در بسیاری از خطوط آب و تأسیسات کاربرد دارند؛ فولاد برای برخی سرویس‌های صنعتی و شرایط مکانیکی سنگین‌تر بررسی می‌شود و استنلس استیل 304 یا 316 در محیط‌هایی که مقاومت خوردگی اهمیت بیشتری دارد مورد توجه قرار می‌گیرد.

در بخش سیت (Seat)، EPDM برای بسیاری از سرویس‌های آبی مناسب است، در حالی که برای روغن، مواد نفتی، مواد شیمیایی یا دماهای بالا باید گزینه سازگار دیگری مانند PTFE، VITON یا طراحی Metal-to-Metal بررسی شود.

در نهایت، استاندارد ساخت و تست نیز باید کنترل شود. بسته به طراحی و سازنده، استانداردهایی مانند API 609، API 598، ISO 5752، DIN 3202 و ASME B16.34 می‌توانند در مشخصات فنی محصول مطرح باشند
