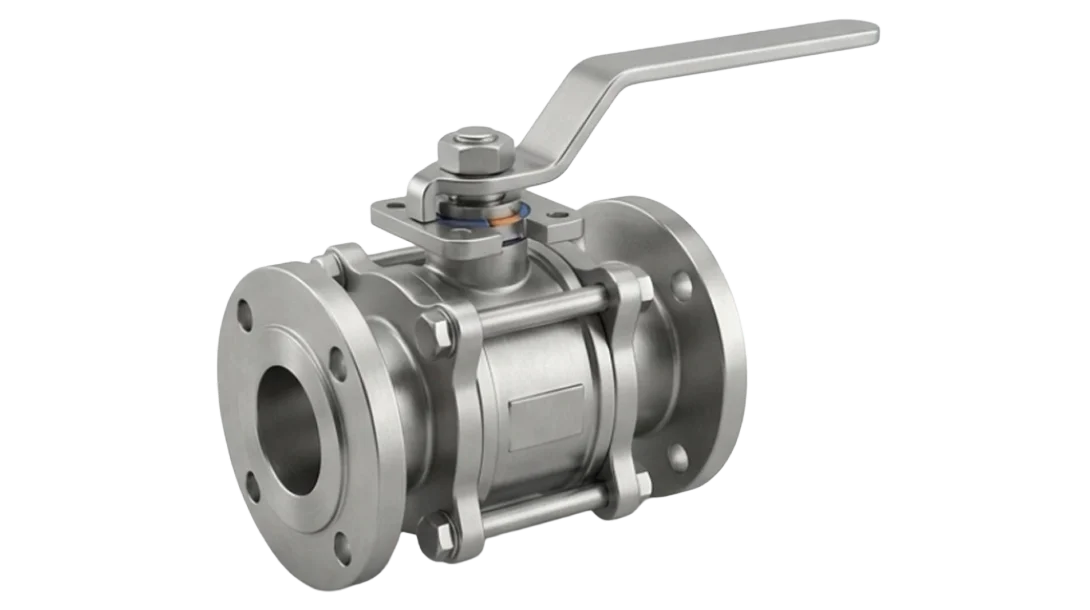

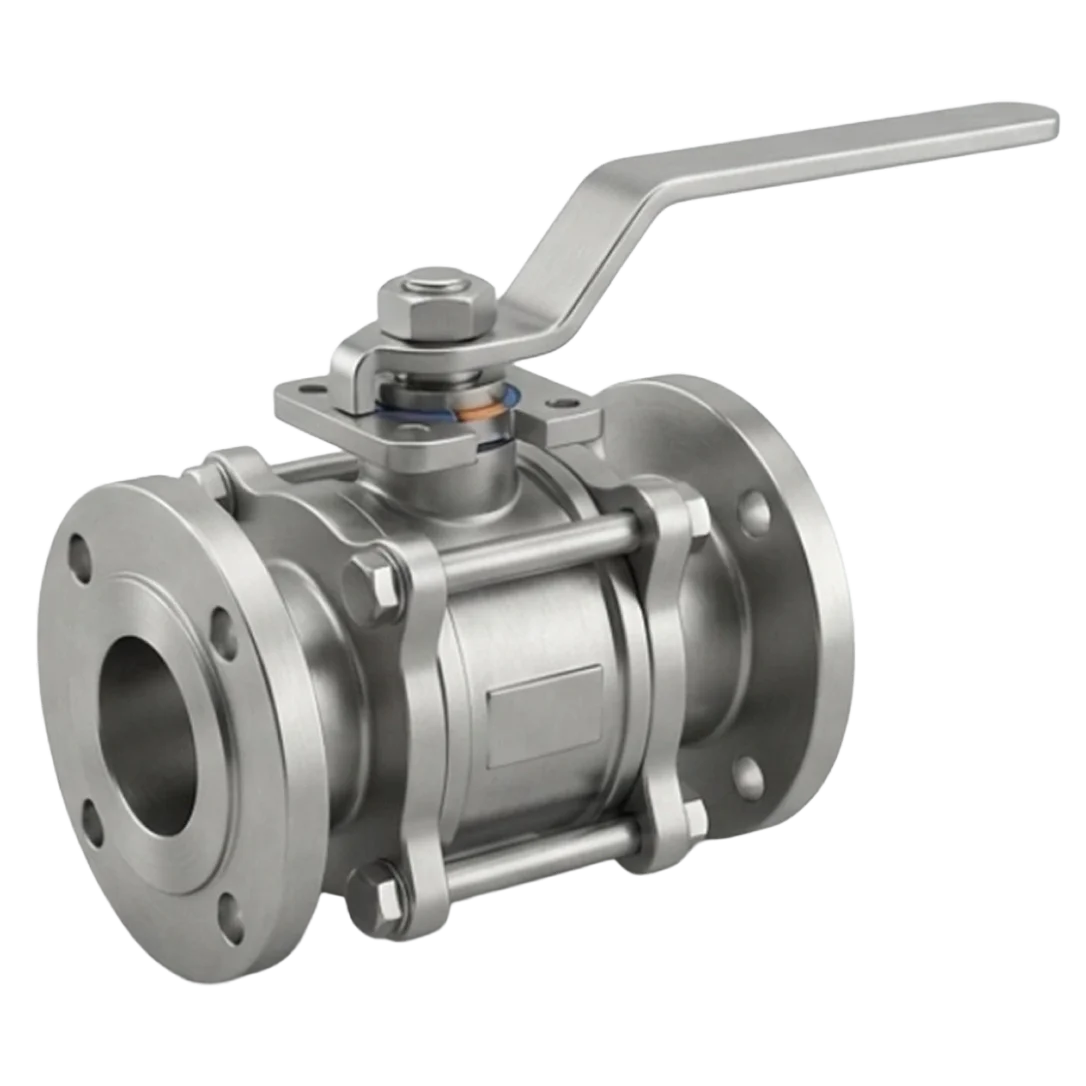

شیر توپی

کیتز  (KITZ)

 برند کیتز ژاپن در رده برندهای با کیفیت ساخت بالا قرار می‌گیرد و به دقت تولید و استفاده از متریال مناسب شناخته می‌شود. شیرهای این برند در پروژه‌های صنعتی حساس، نفت و گاز و خطوط انتقال سیالاتی که پایداری عملکرد اهمیت بیشتری دارد، مورد استفاده قرار می‌گیرند.

از نظر انتخاب مهندسی، تحمل فشار و دمای بالا و تنوع جنس بدنه از نقاط قابل توجه کیتز است. در مقابل، هزینه خرید آن در رده بالاتر بازار قرار می‌گیرد؛ بنابراین برای خطوط غیرحساس باید هزینه اولیه را در کنار سطح واقعی نیاز پروژه ارزیابی کرد.

نیپون  (Nippon)

نیپون یکی دیگر از برندهای ژاپنی شناخته‌شده در حوزه شیرآلات صنعتی است. کیفیت ساخت، دوام و آب‌بندی مناسب باعث شده است شیر توپی نیپون در صنایع نفت، گاز، پتروشیمی و تأسیسات حساس مورد استفاده قرار گیرد.

در پروژه‌هایی که تحمل فشار و دما و پایداری بلندمدت اهمیت بیشتری دارد، نیپون در رده گزینه‌های فنی سطح بالا قرار می‌گیرد. سطح قیمت آن نیز مشابه برندهای پریمیوم بالاتر است و انتخاب آن زمانی توجیه بیشتری دارد که هزینه توقف یا خرابی خط از اختلاف قیمت اولیه مهم‌تر باشد.

میراب

میراب از برندهای ایرانی فعال در حوزه شیرآلات صنعتی و تأسیساتی است و محصولات آن بیشتر در خطوط آب، فاضلاب و پروژه‌های ساختمانی مورد استفاده قرار می‌گیرند.

ترکیب هزینه خرید منطقی، نگهداری نسبتاً ساده و مقاومت مناسب در برابر خوردگی و فشار، میراب را برای پروژه‌هایی که به دنبال تعادل میان نیاز فنی و بودجه هستند به گزینه‌ای قابل بررسی تبدیل می‌کند. در انتخاب نهایی همچنان باید فشار، دما و نوع سیال با مشخصات همان مدل تطبیق داده شود.

فاراب

فاراب نیز در گروه تولیدکنندگان ایرانی شیرآلات صنعتی قرار دارد و شیرهای این برند در خطوط انتقال سیال، آب و فاضلاب و تأسیسات ساختمانی مورد استفاده قرار می‌گیرند.

وقتی پروژه به دنبال تعادل میان کیفیت ساخت و هزینه خرید است، فاراب می‌تواند در فهرست گزینه‌های قابل ارزیابی قرار گیرد. مقاومت در برابر فشار و دما و عملکرد پایدار از ویژگی‌هایی است که در انتخاب مدل مناسب این برند باید همراه با نوع اتصال و شرایط خط بررسی شود.

وگ

 شیر توپی وگ برای شرایط صنعتی سخت‌تر و خطوطی استفاده می‌شود که قطع و وصل سریع سیال اهمیت دارد. آب‌بندی، دوام و قابلیت استفاده در خطوط بخار، گاز و مایعات با دمای بالا از ویژگی‌های مطرح‌شده برای محصولات این برند است.

در ارزیابی این شیرها باید مشخصات دقیق مدل با دما و فشار واقعی خط تطبیق داده شود؛ زیرا صرف انتخاب یک برند صنعتی بدون توجه به کلاس کاری شیر، معیار کافی برای یک انتخاب مطمئن نیست.

کمرون  (Cameron)

برند آمریکایی کمرون در پروژه‌های بزرگ صنعتی، خطوط فشار قوی و شرایط کاری ویژه حضور پررنگ‌تری دارد. دوام، پایداری عملکرد و قابلیت استفاده در سرویس‌های حساس، این برند را در رده گزینه‌های تخصصی‌تر قرار می‌دهد.

موازنه اصلی در انتخاب کمرون، هزینه اولیه بالاتر در برابر دوام و قابلیت اطمینان بیشتر است. در تجهیزاتی که خرابی شیر می‌تواند توقف پرهزینه خط را ایجاد کند، این اختلاف هزینه ممکن است قابل توجیه باشد؛ اما برای خطوط معمولی باید سطح نیاز فنی پروژه پیش از انتخاب بررسی شود.

شیر توپی رزوه‌ای

اتصال رزوه‌ای یکی از شکل‌های متداول اتصال شیر توپی است و در برخی سری‌های برندهایی مانند کیتز دیده می‌شود. هنگام انتخاب این مدل باید سایز اتصال، مشخصات فشار و دما و سازگاری آن با طراحی خط بررسی شود.

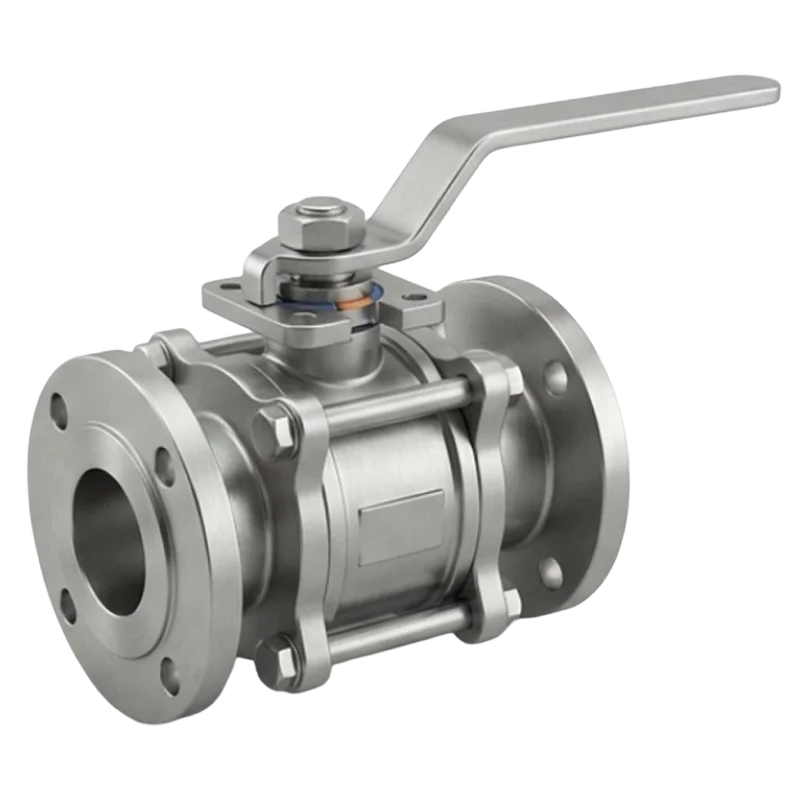

شیر توپی فلنجی

مدل فلنجی در سبد چندین برند صنعتی از جمله کیتز، نیپون، میراب و فاراب دیده می‌شود. معیار اصلی انتخاب، تطابق مشخصات فلنج و شرایط کاری شیر با خط است؛ بنابراین صرف یکسان بودن سایز اسمی برای انتخاب نهایی کافی نیست.

شیر توپی جوشی

اتصال جوشی نیز در برخی شیرهای صنعتی کیتز و نیپون ارائه می‌شود. در انتخاب این مدل، علاوه بر مشخصات خود شیر، باید نوع اتصال پیش‌بینی‌شده در طراحی خط و شرایط فشار و دمای سرویس در نظر گرفته شود.

جدول سایزبندی شیر توپی

شیرهای توپی در محدوده گسترده‌ای از سایزها تولید می‌شوند؛ اما تمام سایزهای جدول لزوماً در همه برندها، کلاس‌های فشار یا مدل‌های Floating و Trunnion موجود نیستند. ASME B16.5 اتصالات فلنجی را در محدوده NPS 1/2 تا NPS 24 پوشش می‌دهد و برای فلنج‌های بزرگ‌تر، ASME B16.47 محدوده NPS 26 تا NPS 60 را پوشش می‌دهد.

این بازه با محصولات واقعی صنعتی نیز هم‌خوانی دارد. برای مثال، شیر توپی ترونیون Cameron WKM 370D6 در سایزهای 2 تا 16 اینچ (DN 50 تا DN 400) تولید می‌شود و مدل WKM 370D5R سایزهای 18، 20 و 24 اینچ (DN 450، 500 و 600) را پوشش می‌دهد. در سوی دیگر، خانواده Cameron Grove B5 برای خطوط انتقال در سایزهای 6 تا بیش از 64 اینچ عرضه می‌شود؛ بنابراین شیرهای توپی صنعتی می‌توانند بسیار بزرگ‌تر از سایزهای متداول تأسیساتی باشند.

نکته مهم در انتخاب سایز شیر توپی

DN یا NPS فقط سایز اسمی شیر را مشخص می‌کند و برای سفارش نهایی کافی نیست. پس از تعیین سایز، باید نوع اتصال رزوه‌ای، فلنجی یا جوشی، کلاس فشار، متریال، نوع طراحی Floating یا Trunnion و همچنین Full Bore یا Reduced Bore بررسی شود. KITZ نیز تأکید می‌کند که در Full Bore قطر مسیر عبور تقریباً با قطر داخلی لوله هماهنگ است، در حالی که در Reduced Bore قطر داخلی مسیر شیر یک یا چند سایز از قطر اسمی شیر کوچک‌تر است.

همچنین ابعاد Face-to-Face یا End-to-End را نباید صرفاً از روی DN تعیین کرد؛ استاندارد ASME B16.10 این ابعاد را بر اساس نوع شیر، سایز، کلاس فشار و نوع اتصال مشخص می‌کند.

یک اختلاف کوچک در مشخصات شیر می‌تواند روی عمر آب‌بندی، میزان نشتی و پایداری خط اثر بگذارد. هنگام انتخاب شیر توپی، این پارامترها باید در کنار یکدیگر بررسی شوند:

• فشار و دمای کاری: محدوده عملکرد شیر باید با بیشترین فشار و دمای واقعی سیستم هماهنگ باشد.

• نوع سیال و متریال: آب، گاز، بخار یا مواد شیمیایی می‌توانند الزامات متفاوتی برای بدنه و قطعات داخلی ایجاد کنند.

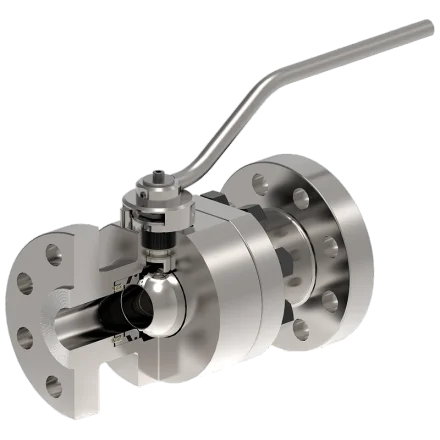

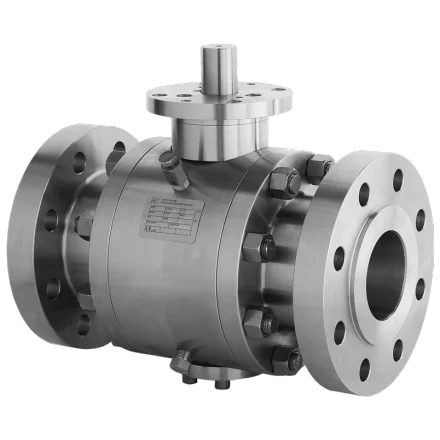

• نوع طراحی: برای فشارهای پایین و متوسط می‌توان مدل Floating را بررسی کرد؛ در فشارهای بالاتر ساختار Trunnion اهمیت بیشتری پیدا می‌کند.

• نوع اتصال: مدل‌های رزوه‌ای، فلنجی و جوشی باید متناسب با طراحی خط و روش اتصال تجهیزات انتخاب شوند.

• سایز و مشخصات کاری: افزایش سایز و فشار کاری روی ساختار، وزن و هزینه شیر اثر می‌گذارد.

• نصب و نگهداری: نصب صحیح، تمیز نگه داشتن مسیر جریان و کنترل وضعیت آب‌بندی در دوام شیر تأثیر مستقیم دارد.
