کلید هوایی (ACB)

انتخاب برند و مدل کلید هوایی باید بر اساس ارزیابی دقیق پارامترهای الکتریکی شبکه، سطح خطای اتصال کوتاه و سطوح اتوماسیون موردنیاز انجام شود. ساختار فنی و قابلیت‌های رله‌های حفاظتی در برندهای مختلف، رویکردهای متفاوتی را در حفاظت و پایش شبکه ارائه می‌دهد:

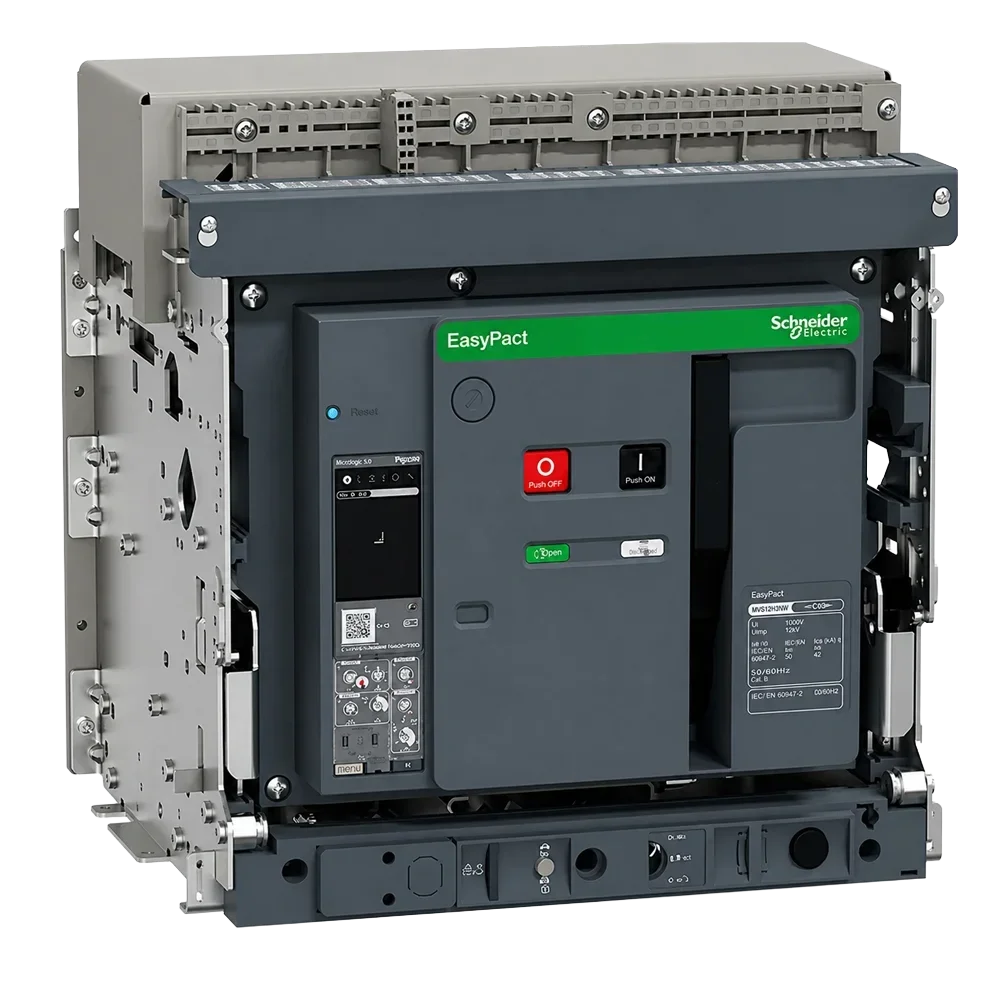

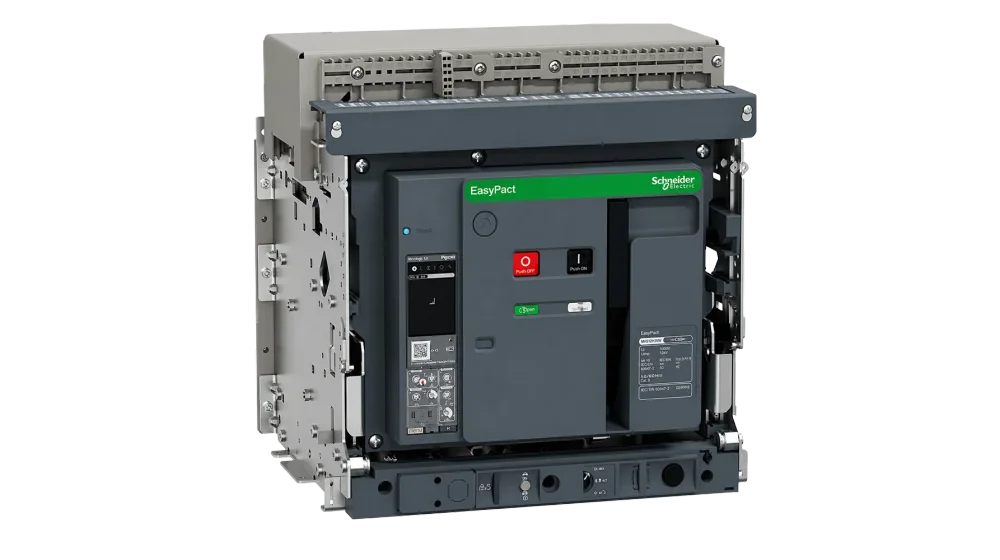

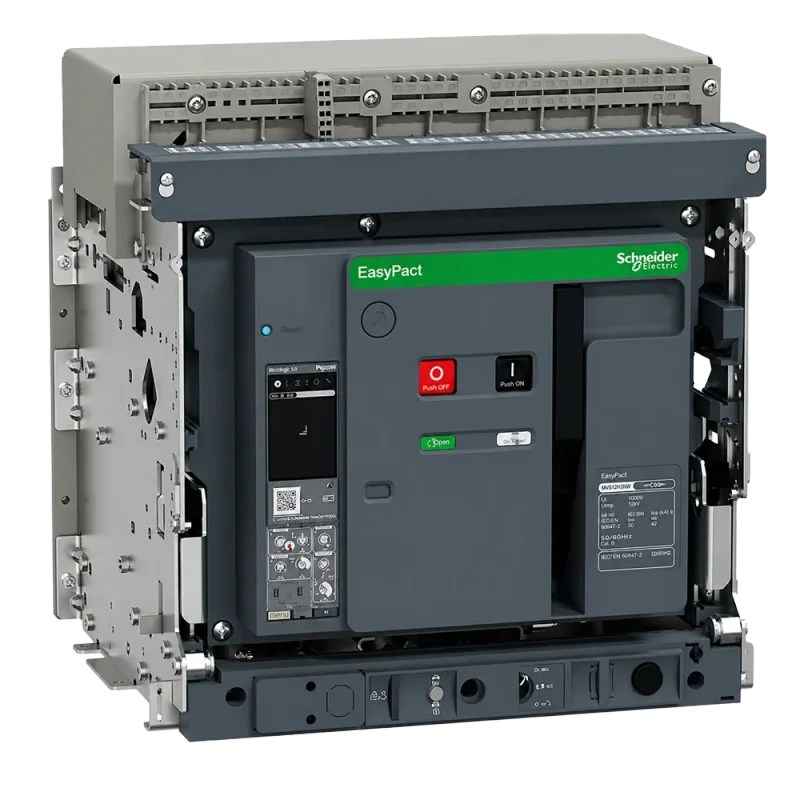

•  Schneider Electric: کلیدهای هوایی این برند که بر پایه واحدهای حفاظت الکترونیکی Micrologic طراحی شده‌اند، تمرکز ویژه‌ای بر هوشمندسازی شبکه دارند. نقطه عطف محصولات اشنایدر، دقت بالا در اندازه‌گیری پارامترهای کیفی توان، قابلیت تحلیل هارمونیکی و انطباق کامل با پروتکل‌های ارتباطی صنعتی جهت یکپارچه‌سازی در سیستم‌های مدیریت انرژی (EMS) است. از این‌رو، این کلیدها انتخابی استاندارد برای شبکه‌هایی با الزامات مانیتورینگ پیشرفته محسوب می‌شوند.

•  ABB: در سری Emax 2 از شرکت ABB، عملکرد کلید هوایی فراتر از یک تجهیز حفاظتی ساده رفته و به یک واحد مدیریت توان برای بهینه‌سازی توزیع بار تبدیل شده است. این تجهیزات با برخورداری از استقامت مکانیکی بالا و قدرت قطع فوق‌العاده در شرایط کاری سنگین، امکان پیاده‌سازی الگوریتم‌های قطع گزینشی و هماهنگی حفاظتی دقیق را در نیروگاه‌ها و زیرساخت‌های حساس فراهم می‌سازند.

•  Siemens: تمرکز اصلی در طراحی کلیدهای سری 3WL زیمنس، دستیابی به بالاترین سطح استقامت حرارتی و دینامیکی است. پایداری عالی در برابر جریان‌های خطای کوتاه‌مدت و سازگاری کامل با بستر اتوماسیون صنعتی، از مشخصه‌های بارز این سری است که هماهنگی حفاظتی مطمئنی را در تابلوهای توزیع اصلی تضمین می‌کند.

•  LS Electric: برند کره‌ای LS با معرفی سری‌های Susol و Metasol، مشخصات فنی مطابق با استانداردهای بین‌المللی را در قالبی کامپکت و بهینه ارائه داده است. تجهیز این کلیدها به رله‌های دیجیتال با توابع کامل حفاظتی و قدرت قطع مناسب، آن‌ها را به راهکاری عملیاتی و مطمئن برای تابلوهای توزیع فشارضعیف در پروژه‌های صنعتی و تجاری تبدیل کرده است.

•  Hyundai Electric: ویژگی برجسته کلیدهای هوایی هیوندای (سری HG)، ساختار مکانیکی ساده و ارگونومی بهینه آن‌ها برای تسهیل فرایندهای سرویس و نگهداری است. تعویض سریع و آسان ملحقات جانبی مانند بوبین‌های شنت، آندرولتاژ و موتور شارژ فنر، در کنار وفور قطعات یدکی در بازار، این سری را به گزینه‌ای کاربردی برای صنایع عمومی تبدیل کرده است.

•  Chint: کلیدهای سری NXA چینت بر اساس الزامات استاندارد IEC/EN 60947-2 توسعه یافته‌اند و توابع حفاظتی پایه را برای شبکه‌های فشارضعیف تأمین می‌کنند. به‌کارگیری این کلیدها، نیازمند تطبیق دقیق سطح جریان اتصال کوتاه محاسبه‌شده شبکه باقدرت قطع نامی کلید است تا ایمنی مدار در شرایط خطا کاملاً تضمین شود.

هیچ برند ACB را نمی‌توان برای همه پروژه‌ها بهترین دانست. معیارهایی مانند جریان نامی، قدرت قطع، نوع واحد حفاظتی، قابلیت‌های ارتباطی، خدمات پس از فروش و شرایط بهره‌برداری، مهم‌ترین عوامل در انتخاب کلید هوایی مناسب هستند. بررسی این موارد در کنار اعتبار برند، به انتخابی مطمئن و متناسب با نیاز پروژه کمک می‌کند.

علت اصلی الزام به استفاده از کلید هوایی (ACB) در ورودی تابلوهای اصلی، وجود استقامت حرارتی و دینامیکی بالا و قدرت قطع نهایی فوق‌العاده سنگین در ساختار این تجهیز است. برعکس کلیدهای کامپکت که هنگام بروز خطا بلافاصله قطع می‌شوند، کلید هوایی به‌واسطهٔ واحدهای حفاظت الکترونیکی پیشرفته، توانایی تحمل جریان‌های اتصال کوتاه شدید را برای یک بازه زمانی تعریف‌شده دارد. بدون کلید هوایی، امکان ایجاد سلکتیویته کامل وجود ندارد و یک اتصال کوتاه ساده در یک فیدر کوچک خروجی می‌تواند منجر به قطع کلید ورودی، بی‌برق شدن کل تابلو و توقف کامل سیستم شود.

ورودی و کوپلینگ تابلوهای توزیع اصلی

کلید ورودی تابلو باید توانایی تحمل تمام جریان‌های خطای قابل‌پیش‌بینی در سطح باسبار را داشته باشد. کلید هوایی با بهره‌گیری از محفظه‌های جرقه‌گیر بزرگ و شاخص Icw بالا، اجازه می‌دهد کلیدهای فرعی پایین‌دست ابتدا خطای موضعی را پاک کنند. این «تأخیر زمانی هوشمند» مانع از تریپ بی‌مورد کلید اصلی شده و تداوم برق‌رسانی به سایر بخش‌های شبکه را کاملاً تضمین می‌کند.

صنایع سنگین، فولاد، پتروشیمی و خطوط فرایندی

راه‌اندازی موتورهای بزرگ و بارگیری ترانسفورماتورها همراه با جریان‌های هجومی شدید است که کلیدهای معمولی را به‌اشتباه دچار تریپ می‌کند. رله‌های هوشمند ACB باقابلیت تنظیم دقیق منحنی‌های زمانی-جریانی و توابع حفاظتی کامل، مانع از قطعی‌های کاذب می‌شوند. همچنین ساختار کشویی این کلیدها امکان سرویس، تست و تعویض سریع مکانیزم را بدون قطع کامل باسبارهای اصلی تابلو فراهم می‌سازد.

نیروگاه‌ها و سیستم‌های سنکرون‌سازی ژنراتورها

در حالت موازی‌شدن ژنراتورها یا اتصال آن‌ها به شبکه، سطح جریان‌های اتصال کوتاه ممکن است تا ده‌ها کیلوآمپر افزایش یابد. کلید هوایی با قدرت قطع نهایی بسیار بالا و پشتیبانی از توابع حفاظتی اختصاصی، خروجی ژنراتور را در برابر بازگشت توان و جریان‌های خطای معکوس کاملاً ایمن می‌سازد.

مراکز داده، بیمارستان‌ها و مجتمع‌های تجاری بزرگ

در تأسیسات حیاتی، کوچک‌ترین وقفه در برق‌رسانی آسیب‌های جبران‌ناپذیری ایجاد می‌کند. کلیدهای هوایی با برخورداری از طول عمر مکانیکی بسیار بالا، مکانیزم فرمان‌پذیری از راه دور (موتور شارژ فنر، رله‌های شنت و آندرولتاژ) و پشتیبانی از پروتکل‌های ارتباطی، امکان پیاده‌سازی سیستم‌های تعویض اتوماتیک منبع (ATS) و پایش لحظه‌ای سلامت شبکه را در اتاق کنترل فراهم می‌کنند.
