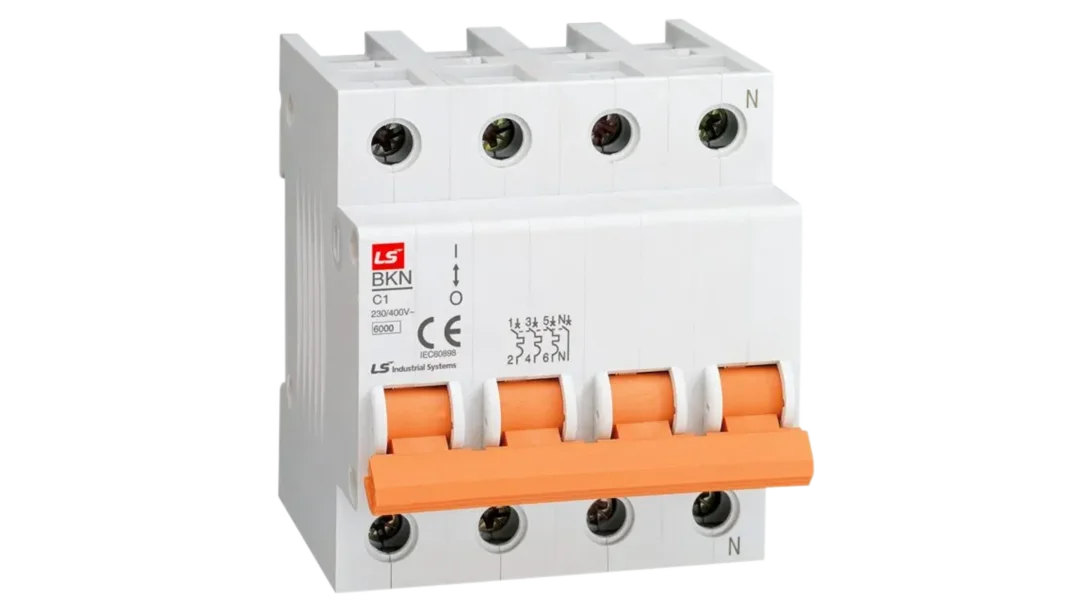

miniature circuit breaker

خرید کلید مینیاتوری (MCB) از پرداد

خرید کلید مینیاتوری (MCB) فقط انتخاب یک مدل یا آمپراژ مشخص نیست؛ این تجهیز یکی از اجزای اصلی حفاظت مدارهای الکتریکی است و انتخاب صحیح آن می‌تواند از سیم‌کشی، تجهیزات برقی و تابلوهای توزیع در برابر اضافه‌بار و اتصال کوتاه محافظت کند. به همین دلیل، پیش از خرید باید مشخصات فنی کلید مانند جریان نامی، منحنی عملکرد و قدرت قطع با شرایط واقعی مدار هماهنگ باشد.

باتوجه‌به تنوع بالای کلیدهای مینیاتوری از نظر برند، تعداد پل، تیپ قطع (B، C، D)، قدرت قطع (kA) و کاربرد ساختمانی یا صنعتی، انتخاب گزینه مناسب همیشه ساده نیست. عواملی مانند نوع مصرف‌کننده، سطح اتصال کوتاه شبکه، ظرفیت کابل و شرایط نصب، نقش مهمی در عملکرد صحیح MCB دارند و باید قبل از انتخاب بررسی شوند.

ما در گروه صنعتی پرداد تلاش می‌کنیم با ارائه مجموعه‌ای متنوع از کلیدهای مینیاتوری و اطلاعات فنی دقیق، انتخاب محصول مناسب را برای مشتریان آسان‌تر کنیم. اگر برای انتخاب آمپر، بررسی مشخصات فنی یا مقایسه مدل‌های مختلف نیاز به راهنمایی داشته باشید، کارشناسان ما آماده‌اند تا شما را در انتخاب کلید متناسب با نیازهای پروژه‌های ساختمانی و صنعتی همراهی کنند.

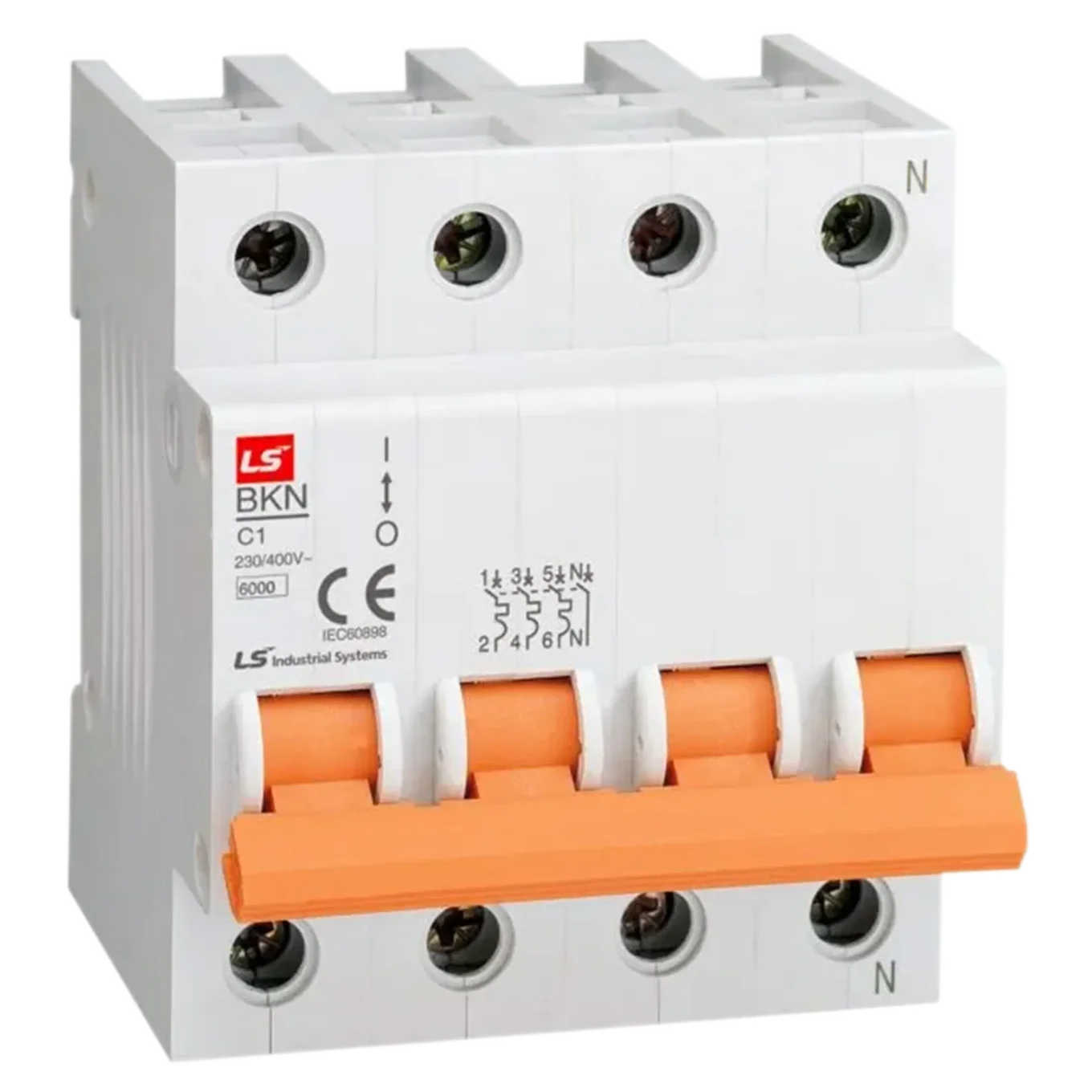

بررسی کامل کلید مینیاتوری MCB

کلید مینیاتوری MCB (Miniature Circuit Breaker) یکی از تجهیزات حفاظتی پرکاربرد در تابلوهای برق ساختمانی، تجاری و صنعتی است که برای جلوگیری از آسیب‌های ناشی از اضافه جریان و اتصال کوتاه به کار می‌رود. این کلید با استفاده از دو مکانیزم حرارتی و مغناطیسی، در برابر افزایش تدریجی جریان یا خطاهای ناگهانی واکنش نشان داده و مدار را قطع می‌کند. MCBها در مدارهای روشنایی، پریزها، تجهیزات کنترلی، موتورهای کوچک و تابلوهای توزیع استفاده می‌شوند و بر اساس پارامترهایی مانند جریان نامی، منحنی قطع و تعداد پل انتخاب می‌شوند. برخلاف فیوزهای یک‌بارمصرف، پس از رفع ایراد مدار امکان وصل مجدد دارند و برای حفاظت مداوم سیستم برق گزینه‌ای استاندارد محسوب می‌شوند.

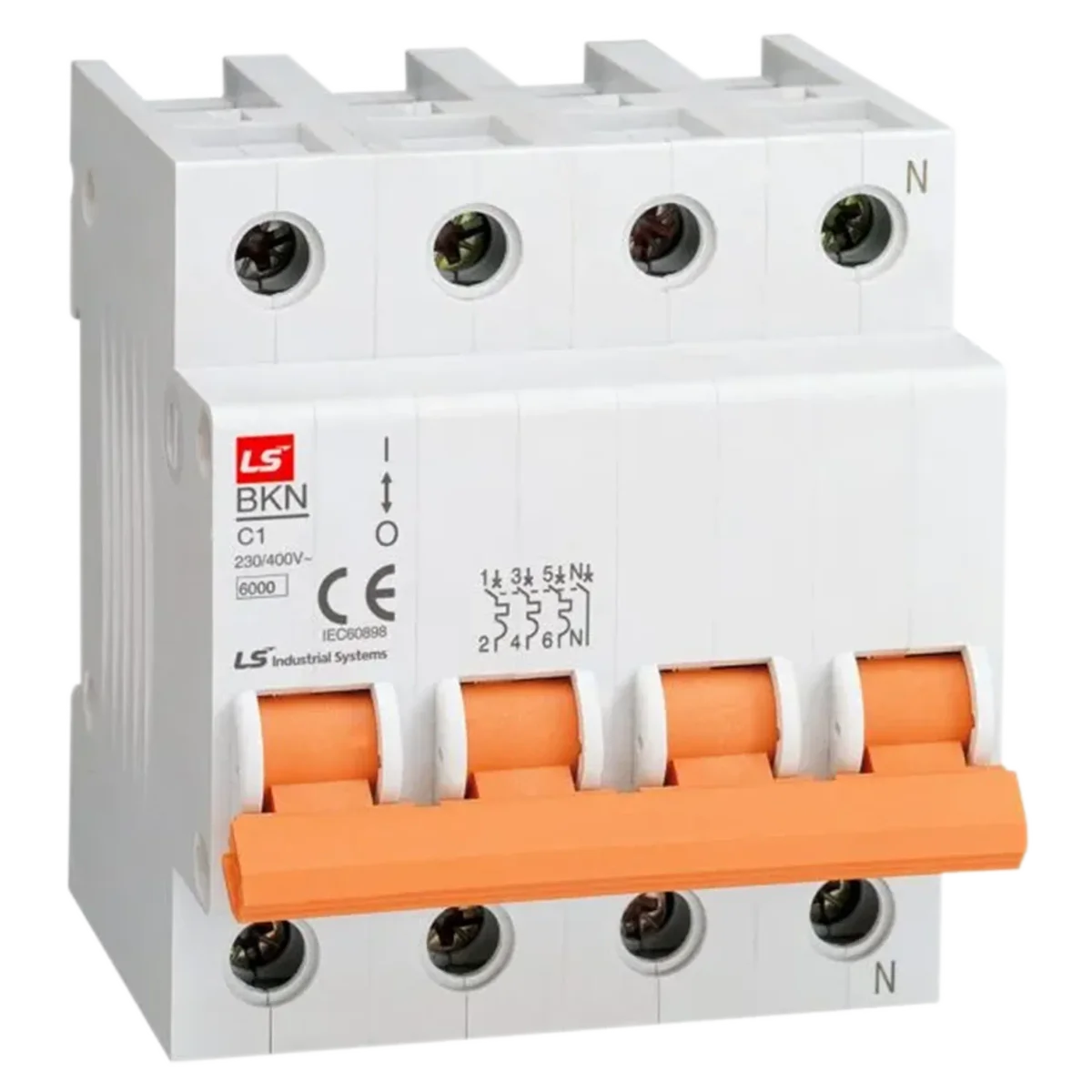

miniature circuit breaker

انواع کلید مینیاتوری بر اساس منحنی قطع

کلید مینیاتوری تیپ B؛ مناسب مدارهای روشنایی و بارهای عمومی

کلیدهای تیپ B در برابر جریان‌های لحظه‌ای حدود ۳ تا ۵ برابر جریان نامی عمل می‌کنند. این منحنی معمولاً برای مدارهای روشنایی، پریزهای معمولی و تجهیزات با جریان راه‌اندازی پایین استفاده می‌شود.

کلید مینیاتوری تیپ C؛ پرکاربرد برای مصارف ساختمانی و نیمه‌صنعتی

تیپ C توانایی تحمل جریان هجومی حدود ۵ تا ۱۰ برابر جریان نامی را دارد و برای مدارهایی مانند کولر، پمپ‌های کوچک، موتورهای سبک و تجهیزات با جریان راه‌اندازی متوسط گزینه رایجی محسوب می‌شود.

کلید مینیاتوری تیپ D؛ مناسب تجهیزات با جریان راه‌اندازی بالا

کلیدهای تیپ D برای بارهایی طراحی شده‌اند که هنگام شروع کار جریان زیادی ایجاد می‌کنند. این مدل معمولاً در مدار موتورهای بزرگ‌تر، ترانسفورماتورها و تجهیزات صنعتی با جریان هجومی بالا استفاده می‌شود و محدوده عملکرد مغناطیسی آن حدود ۱۰ تا ۲۰ برابر جریان نامی است.

کلید مینیاتوری تیپ K؛ مناسب بارهای موتوری و القایی

تیپ K برای مدارهایی که دارای موتور و تجهیزات القایی هستند طراحی شده است. این منحنی ضمن تحمل جریان راه‌اندازی بالا، حفاظت مناسبی در برابر اضافه‌بار ایجاد می‌کند و در کاربردهای صنعتی مورداستفاده قرار می‌گیرد.

کلید مینیاتوری تیپ Z؛ مناسب مدارهای حساس الکترونیکی

کلیدهای تیپ Z حساسیت بالاتری نسبت به تغییرات جریان دارند و برای حفاظت از تجهیزات الکترونیکی، سیستم‌های کنترلی و مدارهایی که نیاز به قطع سریع‌تر دارند استفاده می‌شوند.

مقایسه برندهای مطرح کلید مینیاتوری (MCB)

انتخاب کلید مینیاتوری مناسب به عواملی مانند کیفیت ساخت، قدرت قطع، منحنی عملکرد، استانداردها و نوع کاربرد بستگی دارد. برندهای مختلف باتوجه‌به طراحی، فناوری تولید و رده کاری، گزینه‌های متفاوتی برای مصارف ساختمانی، تجاری و صنعتی ارائه می‌کنند.

کلید مینیاتوری اشنایدر (Schneider Electric)
اشنایدر از برندهای مطرح تجهیزات حفاظتی برق است. سری‌هایی مانند Acti9 با تنوع بالا در آمپر، تعداد پل و منحنی قطع، برای پروژه‌های ساختمانی و صنعتی استفاده می‌شوند. این برند به دلیل کیفیت ساخت و هماهنگی با تجهیزات تابلو برق شناخته شده است.
کلید مینیاتوری ABB
ABB بیشتر در پروژه‌های صنعتی و سیستم‌های توزیع برق کاربرد دارد. محصولات این برند معمولاً با تمرکز بر عملکرد پایدار، تنوع مدل و هماهنگی حفاظتی طراحی می‌شوند.
کلید مینیاتوری زیمنس (Siemens)
زیمنس یکی از برندهای قدیمی حوزه برق صنعتی است. کلیدهای مینیاتوری این برند برای تابلوهای توزیع، پروژه‌های صنعتی و سیستم‌های اتوماسیون استفاده می‌شوند و به استانداردهای ساخت دقیق معروف هستند.
کلید مینیاتوری هیوندای (Hyundai Electric)
هیوندای در بازار تجهیزات برق، گزینه‌ای با تنوع مناسب برای کاربردهای ساختمانی و صنعتی محسوب می‌شود. هنگام انتخاب این برند باید مشخصاتی مانند قدرت قطع و استاندارد محصول بررسی شود.
کلید مینیاتوری چینت (CHINT)
چینت یکی از تولیدکنندگان بزرگ تجهیزات برق در آسیا است و محصولات آن در پروژه‌های عمومی، ساختمانی و صنعتی استفاده می‌شوند. تنوع محصول و دسترسی مناسب از ویژگی‌های این برند است.
کلید مینیاتوری ال‌اس (LS Electric)
LS Electric یک برند کره‌ای فعال در حوزه برق و اتوماسیون است. کلیدهای مینیاتوری این برند در پروژه‌های ساختمانی و صنعتی به دلیل تنوع مدل و مشخصات فنی مناسب استفاده می‌شوند.

هرکدام از این برندها بسته به نوع پروژه، شرایط شبکه و بودجه می‌توانند انتخاب مناسبی باشند. در خرید کلید مینیاتوری، علاوه بر نام برند باید پارامترهایی مانند آمپر، قدرت قطع (kA)، تعداد پل، منحنی قطع و استاندارد محصول بررسی شود تا کلید انتخاب‌شده عملکرد حفاظتی مناسبی داشته باشد.

چه زمانی از کلید مینیاتوری استفاده می‌شود؟

حفاظت از مدار و سیم‌کشی

در هر مدار روشنایی، پریز، تجهیزات خانگی یا تابلو برق که احتمال افزایش جریان یا اتصال کوتاه وجود دارد، استفاده از MCB کمک می‌کند قبل از آسیب‌دیدن کابل‌ها، جریان به‌صورت خودکار قطع شود.

مدیریت ایمن تجهیزات برقی

در ساختمان‌های مسکونی، اداری و صنعتی می‌توان با انتخاب صحیح آمپر و منحنی قطع (مانند B، C یا D)، از مدارهای روشنایی، موتورهای کوچک، پمپ‌ها و تجهیزات کنترلی در برابر خطاهای الکتریکی محافظت کرد.

حفاظت قابل‌تنظیم و قابل‌استفاده مجدد

برخلاف فیوزهای قدیمی که پس از عمل‌کردن باید تعویض شوند، کلید مینیاتوری پس از رفع مشکل دوباره قابل وصل است و برای تابلوهای برق که نیاز به عملکرد مطمئن و نگهداری آسان دارند، گزینه مناسبی محسوب می‌شود.

REVIEW

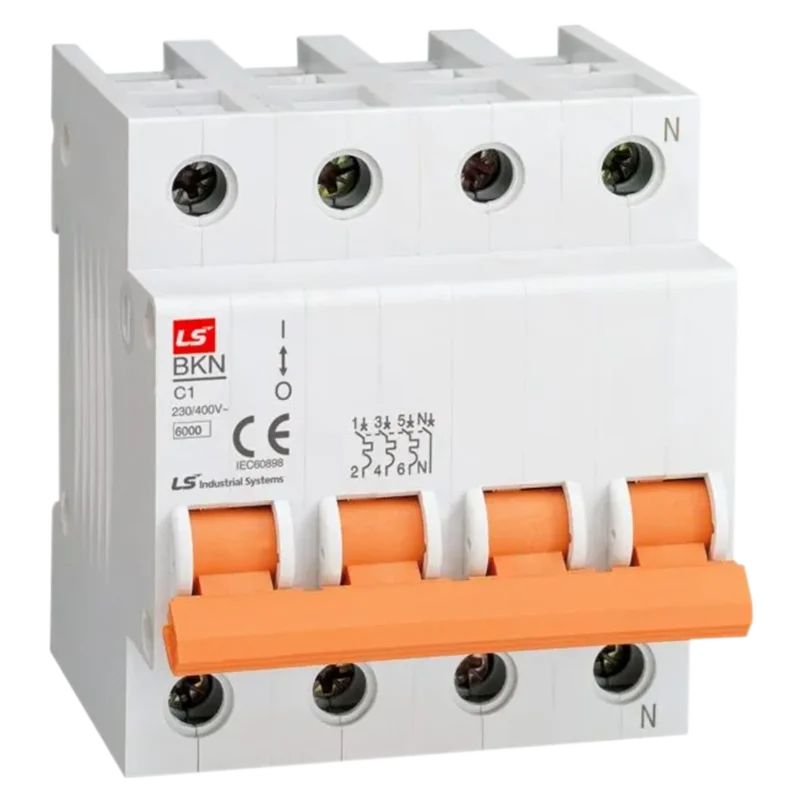

miniature circuit breaker

انواع کلید مینیاتوری بر اساس تعداد پل (Pole)

تعداد پل در کلید مینیاتوری (MCB) نشان‌دهنده تعداد مسیرهای الکتریکی است که کلید می‌تواند به‌صورت هم‌زمان کنترل و قطع کند. انتخاب تعداد پل مناسب به نوع شبکه برق (تک‌فاز یا سه‌فاز)، نوع مصرف‌کننده و سطح حفاظت موردنیاز بستگی دارد. در تابلوهای برق، انتخاب صحیح پل‌ها باعث می‌شود هنگام بروز خطا، بخش موردنظر از مدار به شکل ایمن از منبع تغذیه جدا شود.

کلید مینیاتوری تک‌پل (1P)؛ مناسب مدارهای تک‌فاز ساده
کلیدهای تک‌پل برای قطع و حفاظت یک مسیر جریان، معمولاً سیم فاز، استفاده می‌شوند. این مدل بیشتر در مدارهای روشنایی، پریزهای معمولی و مصرف‌کننده‌های تک‌فاز کاربرد دارد و یکی از رایج‌ترین انواع MCB در تابلوهای ساختمانی است.
کلید مینیاتوری تک‌پل + نول (1P+N)؛ حفاظت هم‌زمان فاز و نول
در این مدل، مسیر فاز توسط مکانیزم حفاظتی قطع می‌شود و نول نیز همراه آن از مدار جدا می‌شود. این نوع کلید در برخی تابلوهای ساختمانی و مدارهایی که نیاز به جداسازی کامل‌تر مصرف‌کننده از شبکه دارند، مورداستفاده قرار می‌گیرد.
کلید مینیاتوری دوپل (2P)؛ مناسب مدارهای تک‌فاز با نیاز به قطع کامل
کلید دوپل امکان قطع هم‌زمان فاز و نول یا دو مسیر مستقل را فراهم می‌کند. این مدل برای ورودی برخی تجهیزات تک‌فاز، تابلوهای فرعی و مدارهایی که جداسازی کامل برق اهمیت دارد، کاربرد دارد.
کلید مینیاتوری سه‌پل (3P)؛ مخصوص سیستم‌های سه‌فاز
کلیدهای سه‌پل برای مدارهای سه‌فاز طراحی شده‌اند و هر سه فاز را به‌صورت هم‌زمان قطع می‌کنند. این مدل در تابلوهای صنعتی، موتورهای سه‌فاز، ماشین‌آلات و تجهیزات کارگاهی استفاده می‌شود.
کلید مینیاتوری چهارپل (4P)؛ حفاظت کامل مدارهای سه‌فاز به همراه نول
این نوع کلید علاوه بر سه فاز، مسیر نول را نیز کنترل می‌کند و برای تابلوهای اصلی، سیستم‌های توزیع سه‌فاز و مدارهایی که نیاز به قطع کامل شبکه دارند، کاربرد دارد.

سوالات متداول

چگونه آمپر مناسب کلید مینیاتوری را انتخاب کنیم؟

انتخاب آمپر باید بر اساس جریان مصرفی، ظرفیت سیم‌کشی و شرایط مدار انجام شود تا حفاظت مؤثر و بدون قطع‌های ناخواسته فراهم شود.

قدرت قطع (kA) در کلید مینیاتوری به چه معناست؟

قدرت قطع نشان‌دهنده حداکثر جریان اتصال کوتاهی است که کلید می‌تواند بدون آسیب‌دیدگی قطع کند و یکی از مهم‌ترین مشخصات فنی MCB محسوب می‌شود.

چه زمانی باید کلید مینیاتوری را تعویض کرد؟

در صورت آسیب فیزیکی، عملکرد نامناسب، داغ‌شدن غیرعادی یا کاهش قابلیت قطع جریان، بهتر است کلید توسط فرد متخصص بررسی و در صورت نیاز تعویض شود.

آغازِ یک مسیرِ مطمئن در تأمینِ قطعاتِ صنعتی. برای معماریِ یک همکاریِ بلندمدت با ما تماس بگیرید

کاربرد کلید مینیاتوری در صنایع مختلف

کلید مینیاتوری در بسیاری از سیستم‌های برق صنعتی و ساختمانی به‌عنوان یک تجهیز حفاظتی برای کنترل جریان و جلوگیری از آسیب‌های ناشی از خطاهای الکتریکی استفاده می‌شود. این کلیدها با تشخیص اضافه‌بار و اتصال کوتاه، مدار را در زمان مناسب قطع کرده و نقش مهمی در افزایش ایمنی تجهیزات و کاهش خسارت‌های ناشی از مشکلات برقی دارند.

صنایع تولیدی و کارخانه‌ها

در خطوط تولید، تابلوهای کنترل و مدارهای فرمان، MCB برای حفاظت از تجهیزات الکتریکی، سنسورها، منابع تغذیه و مدارهای کم‌قدرت استفاده می‌شود. انتخاب صحیح تیپ قطع و قدرت قطع در این محیط‌ها اهمیت زیادی دارد.

ساختمان‌های تجاری و تأسیسات بزرگ

در مجتمع‌های اداری، فروشگاه‌ها، بیمارستان‌ها و ساختمان‌های بزرگ، کلیدهای مینیاتوری برای تفکیک مدارهای روشنایی، پریزها، سیستم‌های تهویه و تجهیزات جانبی به کار می‌روند تا در صورت بروز خطا، فقط بخش معیوب از مدار خارج شود.

صنایع ماشین‌آلات و تجهیزات موتوری

در مدارهای مربوط به موتورهای کوچک، پمپ‌ها و تجهیزات الکترومکانیکی، MCB با انتخاب منحنی عملکرد مناسب (مانند C یا D) می‌تواند جریان راه‌اندازی و خطاهای احتمالی را مدیریت کند و از آسیب به مدار جلوگیری کند.
