کلیدهای اتوماتیک و هوایی هیوندای الکتریک (HD Hyundai Electric) با سریهایی مانند HGM، HGP، HGE، HGN و HGL در سیستمهای توزیع برق فشارضعیف، تابلوهای صنعتی و حفاظت مدارهای قدرت مورد استفاده قرار میگیرند. از کلیدهای کمپکت MCCB برای حفاظت فیدرهای خروجی گرفته تا کلیدهای هوایی ACB برای ورودی تابلوهای اصلی، هیوندای مجموعهای از تجهیزات حفاظتی با جریان نامی، قدرت قطع و امکانات کنترلی مختلف تولید میکند.
در خرید کلید اتوماتیک هیوندای، صرفاً دانستن آمپر کلید کافی نیست. برای مثال، دو کلید ۲۵۰ آمپر ممکن است از نظر قدرت قطع اتصال کوتاه، نوع واحد حفاظت و قابلیت تنظیم جریان تفاوت داشته باشند. انتخاب نامناسب این مشخصات میتواند باعث عملکرد نادرست حفاظت، آسیب به تجهیزات و توقف خط تولید شود.
ما در گروه صنعتی پرداد، درخواست خرید کلید برق صنعتی هیوندای را با بررسی کد فنی، جریان نامی، ظرفیت قطع، تعداد پل، نوع حفاظت و شرایط نصب پیگیری میکنیم تا خریداران صنعتی بتوانند مدل موردنیاز خود را با مشخصات دقیقتری استعلام و تأمین کنند.
Signature Collection
وقتی صحبت از سبد محصولات هیوندای (Hyundai) میشود، با مجموعهای متنوع از تجهیزات صنعتی و الکتریکی روبهرو هستیم که هرکدام برای کاربرد مشخصی طراحی شدهاند. این محصولات، از کلیدهای اتوماتیک کمپکت (MCCB) و کلیدهای هوایی (ACB) گرفته تا تجهیزات مورداستفاده در مدارهای قدرت و سیستمهای صنعتی را شامل میشوند. تفاوت در ساختار، رنج جریان، مشخصات فنی و نحوه عملکرد، انتخاب محصول مناسب را به موضوعی تخصصی تبدیل میکند. در ادامه، هر بخش از سبد محصولات هیوندای را جداگانه بررسی میکنیم تا شناخت دقیقتری از کاربرد و ویژگیهای آنها داشته باشید.
کلید هوایی (ACB)

کلید هوایی (ACB) عالیترین سطح حفاظت و مدیریت توان در شبکههای فشارضعیف است که با قدرت قطع فوقالعاده، استقامت حرارتی بالا و توابع هوشمند LSIG، از تجهیزات گرانقیمت شما در برابر خطاهای سنگین محافظت میکند.
read more
کلید چنج اور

کلید چنجاور (Changeover Switch) از تجهیزات اصلی تابلو برق است که سوئیچینگ ایمن و ایزوله بار را بین دو منبع تغذیه مجزا (مانند برق شهر و ژنراتور) انجام میدهد.
read more

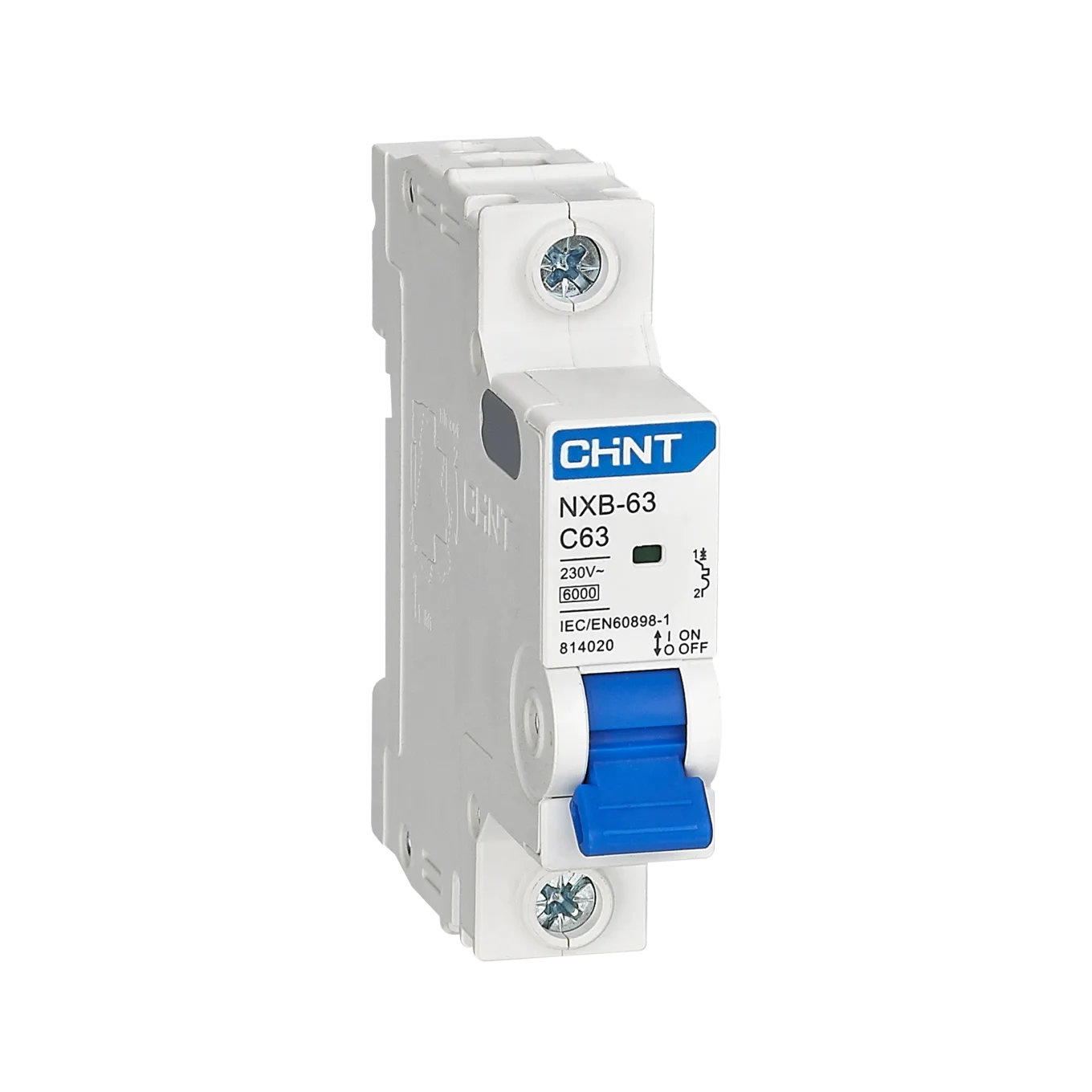

کلید فیوز

کلید فیوز (Fuse Switch) تجهیزی دوکاره در تابلوهای فشارضعیف است که با ترکیب قطع زیر بار و قدرت قطع بالای فیوز، از کابلها و الکتروموتورها در برابر اتصال کوتاه و اضافهبار محافظت میکند.
read more
کلید مینیاتوری (MCB)

کلید مینیاتوری (MCB) تجهیزی حفاظتی با مکانیزم حرارتی و مغناطیسی است که با تشخیص اضافهبار و اتصال کوتاه، مدار را قطع کرده و با تنوع در آمپر، منحنی قطع و تعداد پل، از تجهیزات الکتریکی محافظت میکند.
read more
کلید حرارتی (MPCB)

کلید حرارتی (MPCB) با ترکیب بیمتال و تریپ مغناطیسی، الکتروموتور پمپها و تجهیزات صنعتی را در برابر اضافهبار، اتصال کوتاه و قطعی فاز ایمن میسازد.
read more
خرید کلید اتوماتیک (MCCB)

کلید اتوماتیک کمپکت (MCCB) تجهیزی با قاب عایق محکم و رله حرارتی - مغناطیسی یا الکترونیکی است که جهت حفاظت کابلها و تجهیزات صنعتی در برابر اضافهبار و اتصال کوتاه استفاده میشود.
read more
تأمین تجهیزات برق صنعتی هیوندای (Hyundai)، باتوجهبه نقش مهم این تجهیزات در حفاظت از خطوط توزیع برق و تابلوهای فشارضعیف، نیازمند دقت و بررسی کافی برای اطمینان از اصالت کالا است. باتوجهبه شرایط اقتصادی و محدودیتهای ناشی از تحریمها، برند هیوندای در حال حاضر نمایندگی رسمی و انحصاری ثبتشده مستقیم در بازار ایران ندارد؛ بنابراین، تأمین تجهیزات اصلی این برند معمولاً از طریق واردکنندگان تخصصی و شرکتهای بازرگانی انجام میشود. بررسی پلاک فنی (Nameplate)، تطبیق کد فنی تجهیزاتی مانند کلیدهای اتوماتیک کمپکت (MCCB) و کلیدهای هوایی (ACB) و توجه به استانداردهای حفاظتی، از مهمترین مواردی است که پیش از خرید باید مورد بررسی قرار گیرد.
ما در گروه صنعتی پرداد تلاش میکنیم با شناخت نیاز صنایع کشور، تجهیزات و محصولات برق صنعتی هیوندای را از مسیرهای تأمین معتبر تهیه و عرضه کنیم. بررسی مشخصات فنی، کنترل ظرفیت قطع، اطمینان از سلامت ظاهری و عملکردی تجهیزات و تطبیق محصول با نیاز پروژه، از مراحل اصلی فرایند تأمین ماست. همچنین ارائه تضمین اصالت کالا و مشاوره فنی برای انتخاب تجهیز مناسب، به مهندسان و واحدهای صنعتی کمک میکند تا با اطمینان بیشتری تجهیزات موردنیاز پروژههای خود را انتخاب و تأمین کنند.
در حوزه تجهیزات برق صنعتی، هر برند رویکرد متفاوتی در طراحی و ساخت تجهیزات حفاظتی و توزیع برق دارد. شناخت این رویکردها کمک میکند مشخصات فنی محصولات در کنار کاربرد واقعی آنها بهتر دیده شود. در ادامه، ویژگیهای چند برند مطرح از جمله اشنایدر الکتریک، ABB، زیمنس و هیوندای را بهصورت جداگانه بررسی میکنیم.
اشنایدر الکتریک (Schneider Electric):
اشنایدر الکتریک بیشتر بر توسعه تجهیزات هوشمند برای مدیریت انرژی و حفاظت مدار تمرکز دارد. به همین دلیل، در برخی مدلهای MCCB و ACB این برند، امکاناتی مانند رلههای حفاظتی پیشرفته، پایش پارامترهای شبکه و قابلیت ارتباط با سیستمهای صنعتی دیده میشود. همین ویژگیها باعث شده تجهیزات آن در محیطهایی مانند دیتاسنترها، پالایشگاهها، صنایع نفت و گاز و تابلوهای توزیع اصلی مورداستفاده قرار گیرند.
ایبیبی (ABB):
در محصولات ABB، پایداری عملکرد و طراحی مناسب برای شرایط صنعتی اهمیت زیادی دارد. کلیدهای اتوماتیک و تجهیزات حفاظتی این برند در مدلهای مختلف، قدرت قطع و ساختارهای متنوعی دارند و میتوانند متناسب با نیاز تابلو انتخاب شوند. از همین رو، استفاده از این تجهیزات را میتوان در خطوط تولید، نیروگاهها، صنایع فولاد و زیرساختهای برق مشاهده کرد؛ محیطهایی که عملکرد پایدار تجهیزات اهمیت بالایی دارد.
زیمنس (Siemens):
زیمنس نیز محصولات برق صنعتی خود را باتوجهبه نیاز سیستمهای اتوماسیون و کنترل توسعه داده است. کلیدهای کمپکت و هوایی این برند، بسته به سری و مدل، امکان تنظیم پارامترهای حفاظتی و مدیریت بهتر مدار را فراهم میکنند. این قابلیتها در کنار امکان هماهنگی با سیستمهای کنترل صنعتی، استفاده از تجهیزات زیمنس را در صنایعی مانند خودروسازی، ماشینسازی، خطوط رباتیک و تأسیسات صنعتی کاربردی کرده است.
هیوندای (Hyundai):
در محصولات برق صنعتی هیوندای، سادگی ساختار در کنار عملکرد حفاظتی مناسب، یکی از نکات قابلتوجه است. کلیدهای MCCB و ACB این برند برای حفاظت مدار در برابر اضافهبار و اتصال کوتاه در رنجها و مدلهای مختلف تولید میشوند. به همین دلیل، این تجهیزات را میتوان در تابلوهای توزیع کارخانهها، ساختمانها، پروژههای عمرانی و خطوط تولید عمومی به کار گرفت؛ جایی که انتخاب تجهیز متناسب با ظرفیت و شرایط مدار، نقش مهمی در عملکرد سیستم برق دارد.
در پروژههای برق صنعتی، انتخاب تجهیزات مناسب تا حد زیادی به میزان حساسیت شبکه، شرایط کاری و بودجه پروژه بستگی دارد. در زیرساختهای حساس، استفاده از برخی برندهای اروپایی میتواند انتخاب مناسبی باشد؛ اما در بسیاری از پروژهها، تجهیزات هیوندای با کیفیت ساخت قابل قبول و عملکرد پایدار، میتوانند نیاز سیستم را با هزینه منطقی تأمین کنند. ما در گروه صنعتی پرداد تلاش کردهایم فرآیند تأمین تجهیزات هیوندای را تا حد امکان مستقیم انجام دهیم. تیم فنی مجموعه نیز با بررسی مشخصات و ظرفیت موردنیاز هر پروژه، در انتخاب تجهیز مناسب و اطمینان از اصالت و سلامت قطعات نقش دارد.
در بسیاری از درخواستهای خرید تجهیزات برق صنعتی، اطلاعات اولیه به عبارتهایی مانند «کلید هیوندای ۲۵۰ آمپر سهپل» یا «کلید هوایی هیوندای ۱۶۰۰ آمپر» محدود میشود.
این مشخصات برای شروع استعلام مناسباند، اما برای انتخاب یا جایگزینی قطعه کافی نیستند. دو کلید با جریان نامی یکسان ممکن است ظرفیت قطع، تنظیمات حفاظتی، ابعاد نصب و لوازم جانبی متفاوتی داشته باشند.
در انتخاب کلید Hyundai، معیارهای زیر اهمیت بیشتری دارند.
جریان نامی کلید باید بر اساس جریان طراحی مدار، ظرفیت مجاز کابل، شرایط نصب و تنظیمات حفاظت انتخاب شود.
در تجهیزات دارای واحد حفاظت قابل تنظیم، مقدار جریان تنظیمشده ممکن است با جریان نامی فریم کلید متفاوت باشد.
برای مثال، خرید کلید با فریم ۲۵۰ آمپر لزوماً به این معنا نیست که حفاظت اضافهبار آن باید روی ۲۵۰ آمپر تنظیم شود. محدوده تنظیمات و مقدار نهایی باید با طراحی مدار هماهنگ باشند.
یکی از مهمترین اشتباهات هنگام خرید کلید اتوماتیک هیوندای، انتخاب محصول تنها بر اساس آمپر است.
Icu ظرفیت قطع نهایی اتصال کوتاه و Ics ظرفیت قطع سرویس کلید را در شرایط آزمون استاندارد نشان میدهند.
برای نمونه، اگر جریان اتصال کوتاه پیشبینیشده در محل نصب ۳۶ کیلوآمپر باشد، نمیتوان بدون بررسی هماهنگی حفاظتی تأییدشده، کلیدی با Icu کمتر از این مقدار انتخاب کرد.
همچنین ظرفیت قطع کلید باید در ولتاژ کاری واقعی شبکه بررسی شود. عدد kA درجشده در یک ولتاژ الزاماً برای ولتاژهای دیگر معتبر نیست.
در کلیدهای MCCB و ACB هیوندای، نوع واحد حفاظت یکی از عوامل مؤثر بر عملکرد و قیمت محصول است.
واحدهای حرارتی-مغناطیسی در بسیاری از کاربردهای متداول توزیع برق استفاده میشوند. در مقابل، واحدهای الکترونیکی بسته به مدل میتوانند امکان تنظیم دقیقتر جریان و زمان عملکرد را فراهم کنند.
در پروژههایی که هماهنگی حفاظتی میان کلید ورودی و خروجی اهمیت دارد، تنظیمات Long-time، Short-time، Instantaneous و در صورت وجود Ground-fault باید بررسی شوند.
انتخاب کلید با امکانات بیشتر همیشه به معنای انتخاب بهتر نیست. امکانات حفاظتی باید متناسب با نیاز واقعی شبکه تعیین شوند.
در تعویض کلید اتوماتیک هیوندای، صرف یکسانبودن جریان نامی و تعداد پل برای تأیید جایگزینی کافی نیست.
ابعاد بدنه، فاصله سوراخهای نصب، محل ترمینالها، نوع اتصال شینه و فضای موردنیاز در تابلو باید کنترل شوند.
همچنین لوازمی مانند کنتاکت کمکی (AX)، کنتاکت آلارم (AL)، رله شنت تریپ (SHT)، رله آندرولتاژ (UVT) و موتور اپراتور باید با سری و کد فنی کلید سازگار باشند.
در کلیدهای هوایی، وضعیت کشویی یا ثابتبودن، مشخصات کشو و مدار فرمان اهمیت بیشتری پیدا میکند.
یکی از معیارهای مهم در طراحی تابلو برق، هماهنگی عملکرد کلیدها هنگام وقوع خطاست.
در یک شبکه توزیع صنعتی، هدف این است که تا حد امکان کلید نزدیکتر به محل خطا عمل کند و سایر بخشهای سالم شبکه بدون دلیل از مدار خارج نشوند.
برای دستیابی به این هدف باید منحنیهای زمان-جریان، تنظیمات تریپ، ظرفیت قطع و جداول هماهنگی یا سلکتیویتی منتشرشده توسط سازنده بررسی شوند.
بنابراین، صرف یکسانبودن برند کلید ورودی و خروجی، عملکرد انتخابی یا Selectivity را تضمین نمیکند.
در کاتالوگهای کلید اتوماتیک و هوایی هیوندای، هر محصول با یک شماره فنی و مجموعهای از مشخصات الکتریکی معرفی میشود. شناخت این اطلاعات برای خرید، جایگزینی و بررسی اصالت تجهیزات اهمیت دارد.
مشخصه | مفهوم | اهمیت در خرید |
|---|---|---|
AF | جریان فریم کلید | مشخصکننده اندازه فریم و کلاس تجهیز |
AT | رده یا جریان نامی تریپ | باید با طراحی حفاظت تطبیق داده شود |
In | جریان نامی | مبنای بررسی جریان کلید یا واحد حفاظت طبق تعریف کاتالوگ |
Icu | ظرفیت قطع نهایی | بررسی توانایی قطع اتصال کوتاه |
Ics | ظرفیت قطع سرویس | بررسی عملکرد سرویس پس از آزمون قطع |
Icw | جریان تحمل کوتاهمدت | مهم در کلیدهای دارای تأخیر حفاظتی، بهویژه ACB |
Ui | ولتاژ عایقی نامی | مشخصه طراحی عایقی تجهیز |
Ue | ولتاژ بهرهبرداری نامی | ولتاژی که عملکرد کلید در آن ارزیابی میشود |
Uimp | ولتاژ ضربه قابل تحمل | بررسی تحمل اضافهولتاژ گذرا |
Trip Unit | واحد حفاظت | تعیین نوع و قابلیت تنظیم حفاظت |
Poles | تعداد پل | تعیین ساختار ۲، ۳ یا ۴ پل متناسب با مدار |
AF یا Ampere Frame به رده فریم کلید اشاره میکند و AT یا Ampere Trip برای مشخصکردن رده جریان واحد تریپ استفاده میشود.
برای مثال، ممکن است یک کلید با فریم ۲۵۰ آمپر، واحد حفاظت با جریان نامی پایینتر داشته باشد. در چنین شرایطی، انتخاب سیم و تنظیمات حفاظت نباید صرفاً بر اساس ظرفیت فریم انجام شود.
همچنین معنای دقیق جریان نامی و محدوده تنظیمات باید از جدول همان سری استخراج شود.
در مشخصات برخی کلیدهای هیوندای، ظرفیت قطع نهایی و سرویس با نسبت مشخصی بیان میشوند. این نسبت برای همه محصولات و تمام شرایط یکسان نیست.
هنگام مقایسه دو مدل با ظرفیت قطع مشابه، توجه به Ics میتواند برای ارزیابی الزامات استمرار سرویس اهمیت داشته باشد.
بااینحال، هیچکدام از این مشخصات بهتنهایی تضمین نمیکند که کلید پس از یک اتصال کوتاه شدید، بدون بازرسی و ارزیابی فنی قابل استفاده مجدد باشد.
