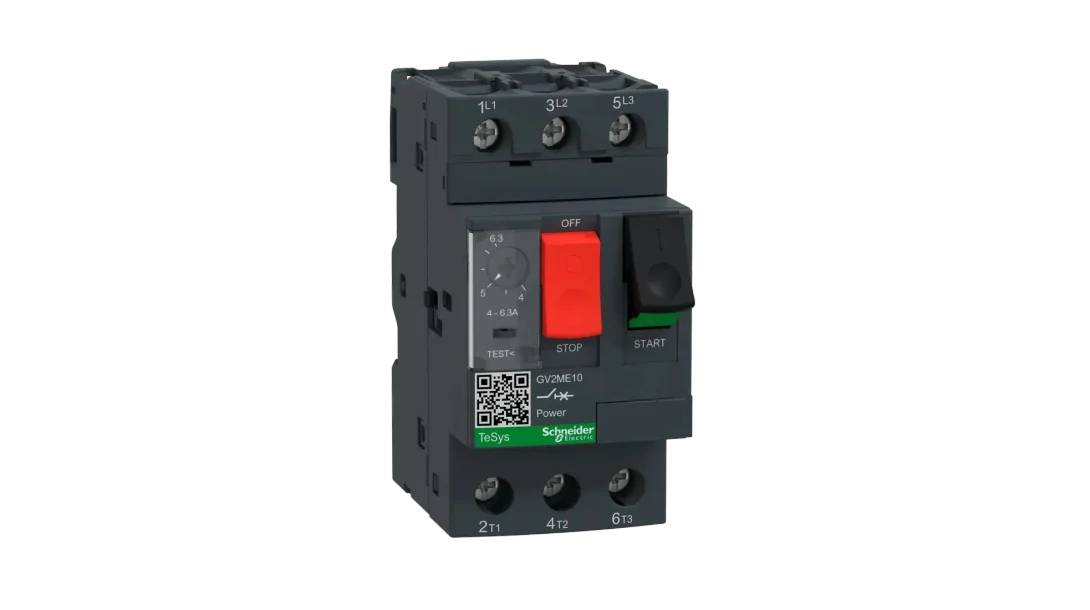

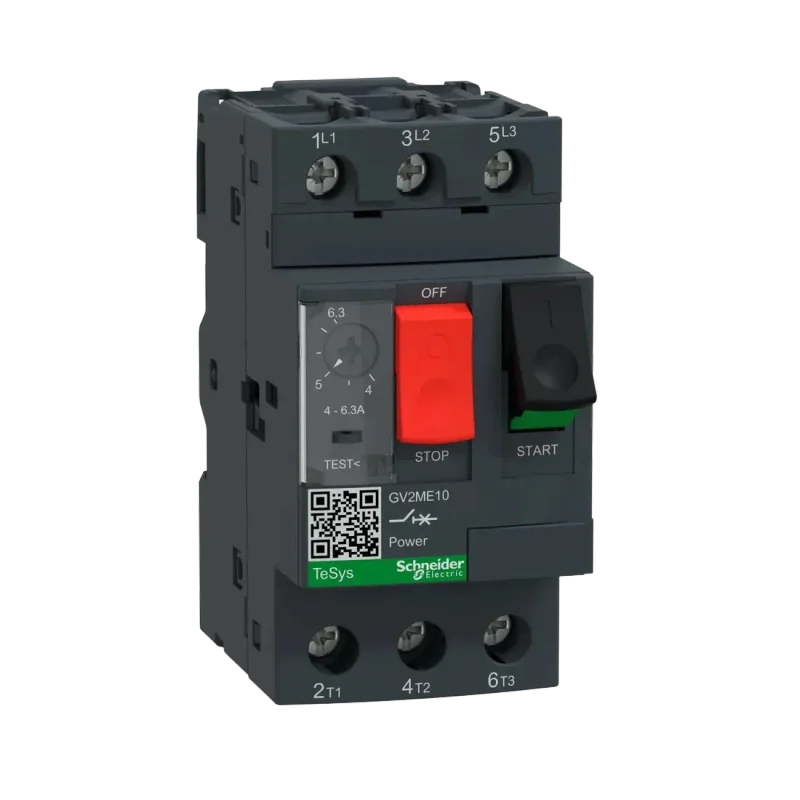

کلید حرارتی (MPCB)
Motor Protection Circuit خرید کلید حرارتی (MPCB) از پرداد
خرید کلید حرارتی (MPCB) فراتر از خرید یک قطعه حفاظتی ساده یا تطبیق آمپراژ روی بدنه است. این تجهیز مسئولیت مستقیم حفاظت از فیدرهای صنعتی و سیمپیچ الکتروموتورها را در برابر خطاهای حرارتی، جریانهای اتصال کوتاه و قطعی فاز بر عهده دارد؛ بنابراین، انطباق کامل مشخصات فنی کلید با مشخصات الکتریکی موتور، تنها راهکار عملی برای جلوگیری از توقف خط تولید و آسیب به تجهیزات گرانقیمت است.
تنوع برندهای موجود در بازار و تفاوت در پارامترهای عملیاتی تابلوهای کنترل موتور (MCC)، انتخاب تجهیز مناسب را به فرایندی حساس تبدیل میکند. متغیرهایی مانند جریان نامی، قدرت قطع نهایی، منحنی جریان - زمان و پایداری در برابر نوسانات دمایی محیط، از مقادیر تعیینکنندهای هستند که باید پیش از ثبت سفارش بهدقت محاسبه شوند تا از قطع کاذب در زمان استارت موتور جلوگیری شود.
در گروه صنعتی پرداد، ما با ارائه سبد جامع کلیدهای حرارتی MPCB از برندهای معتبر بینالمللی و تکیه بر دانش فنی کارشناسان خود، مسیر انتخاب را برای شما هموار میسازیم. اگر برای تحلیل مشخصات فیدر، تطبیق مدار با استانداردهای حفاظتی یا انتخاب اقتصادیترین و مطمئنترین گزینه برای پروژهتان نیاز به راهنمایی دارید، متخصصان پرداد آماده ارائه مشاوره تخصصی به شما هستند.

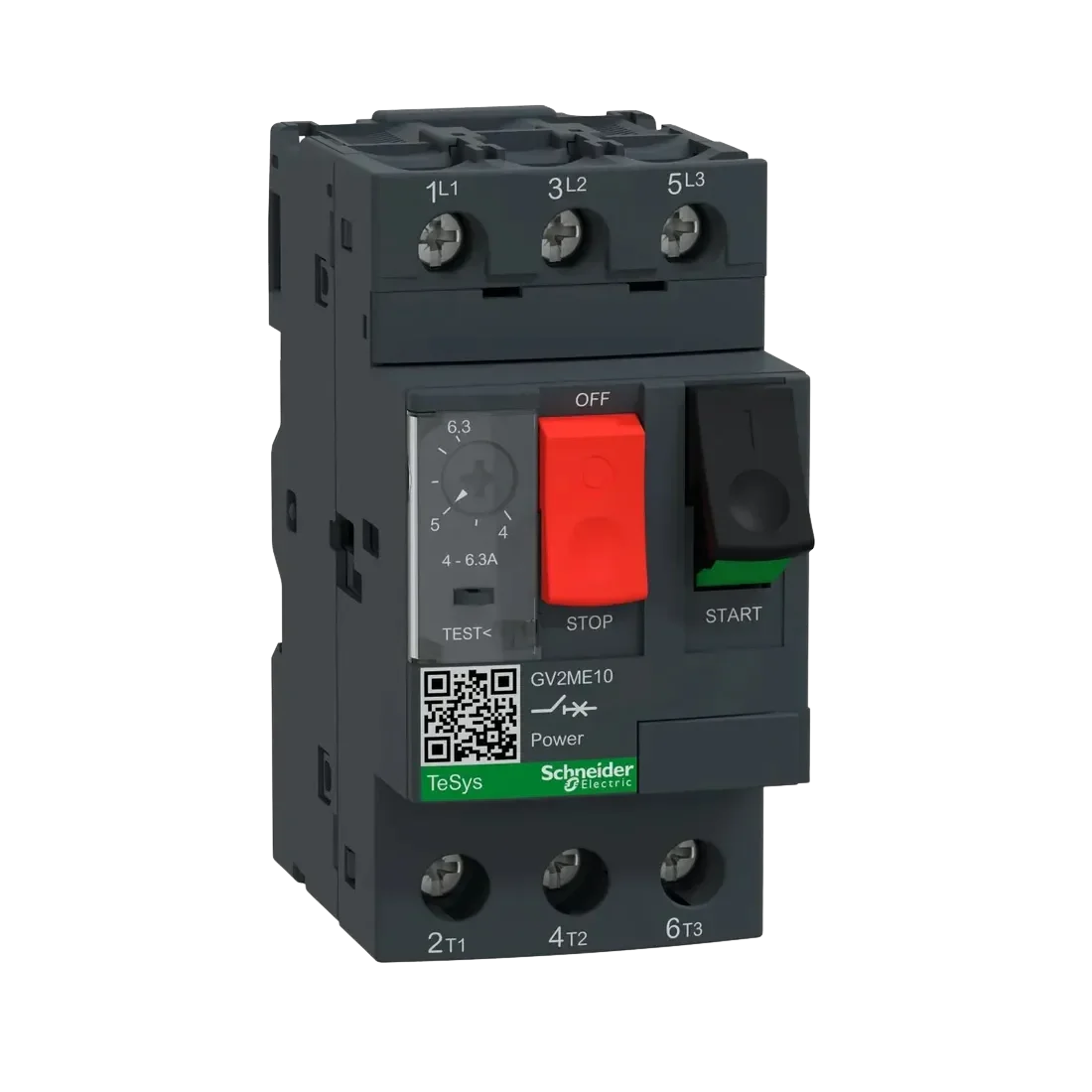

بررسی کامل کلید حرارتی MPCB
کلید حرارتی (MPCB) یکی از کلیدیترین تجهیزات حفاظت فشارضعیف در تابلوهای برق صنعتی است که جهت کنترل، سوئیچینگ و ایمنی کامل الکتروموتورها در کلاسهای کاری مختلف طراحی شده است. این کلید با تلفیق واحد سنجش حرارتی (بیمتال) و مکانیزم تریپ مغناطیسی، از سیمپیچ موتور در برابر اضافهبار حرارتی، خطای اتصال کوتاه و عدم تعادل یا قطع فاز محافظت میکند. عملکرد MPCB بر اساس منحنی جریان-زمان است و قابلیت تنظیم دقیق جریان نامی را متناسب با پلاک موتور دارد. قدرت قطع بالا، قطع مستقیم مدار قدرت و امکان نصب کنتاکت کمکی، این کلید را به گزینهای استاندارد برای تابلوهای MCC تبدیل کرده است.
Motor Protection Circuit
دستهبندی کلید حرارتی بر اساس مکانیزم قطع و حفاظت
کلید حرارتی-مغناطیسی (Thermal-Magnetic MPCB)
رایجترین نوع کلید حفاظت موتور که از دو واحد مجزا بهره میبرد؛ بیمتال برای پایش اضافهبار حرارتی، و واحد سولنوئیدی برای قطع آنی و سریع مدار در برابر خطاهای اتصال کوتاه با قدرت قطع بالا.
کلید فقط مغناطیسی (Magnetic Only MPCB)
این تجهیز فاقد واحد بیمتال بوده و صرفاً برای حفاظت در برابر اتصال کوتاه طراحی شده است؛ از این مدل در مدارهایی استفاده میشود که حفاظت اضافهبار توسط رلههای مجزا، بیمتال خارجی یا درایو (VFD) تأمین میگردد.
کلید حرارتی با واحد تریپ الکترونیکی (Electronic Protection MPCB)
مدل پیشرفتهتر کلیدهای حرارتی در جریانهای بالا که بهجای بیمتال مکانیکی، از سنسورها و پردازندههای دیجیتال استفاده میکند؛ این سیستم امکان تنظیم دقیق زمان قطع و کلاس تریپ را متناسب با بارهای سنگین فراهم میسازد.
برندهای مطرح کلید حرارتی
انتخاب برند کلید حرارتی متناسب با توان الکتروموتور و قدرت قطع موردنیاز در تابلوهای کنترل موتور (MCC)، نقش کلیدی در تداوم کاری خطوط تولید دارد. در ادامه، برندهای شاخص بازار ایران بر اساس منحنی عملکردی، و قدرت قطع بهصورت جملهای و فشرده ارزیابی شدهاند:
کلید حرارتی اشنایدر (Schneider Electric): این برند در مدلهای GV2 و GV3 با بهرهگیری از ترمینالهای ضدلرزش EverLink، بالاترین قدرت قطع نهایی را در شرایط کاری سنگین ارائه داده و گزینهای فوقالعاده برای صنایع نفت، گاز و تابلوهای حساس است.
کلید حرارتی زیمنس (Siemens): این کلید با کالیبراسیون دقیق بیمتال در کلاس تریپ ۱۰ و دوام مکانیکی بسیار بالا، پاسخگوی دقیقترین منحنیهای جریان-زمان در خطوط اتوماسیون با تکرار سوئیچینگ بالا است.
کلید حرارتی ایبیبی (ABB): این تجهیز با سیستم جبرانسازی دمای محیط و مکانیسم قطع سریع در برابر قطعی فاز، بالاترین ضریب اطمینان را برای راهاندازی بارهای صنعتی سنگین ایجاد میکند.
کلید حرارتی الاس (LS): این محصول با پوشش رنج کامل جریان تا ۱۰۰ آمپر و قابلیت نصب آسان کنتاکتهای کمکی جانبی، گزینهای بسیار مطمئن و اقتصادی برای صنایع عمومی و نیمهسنگین است.
کلید حرارتی هیوندای (Hyundai): این قطعه با طراحی فشرده، بدنه مقاوم در برابر حرارت و محفظه جرقهگیر بهینه، عملکردی پایدار و ایمن در بوسترپمپها و سیستمهای تهویه صنعتی دارد.
کلید حرارتی چینت (Chint): این برند باتکیهبر استانداردهای بینالمللی پایه، راهکاری بسیار مقرونبهصرفه برای الکتروموتورهای کمتوان صنعتی و مدارهای با حساسیت پایین محسوب میشود.
برای خطوط حساس صنعتی، صنایع مادر و بارهای پراسترس، سرمایهگذاری روی برندهای اروپایی (اشنایدر، زیمنس، ABB) منطقیترین راهکار پیشگیری از توقف تولید است؛ درحالیکه برای پروژههای استاندارد صنعتی و تأسیسات، برندهای کرهای (LS و هیوندای) اقتصادیترین و مطمئنترین پاسخ را ارائه میدهند.
چه زمانی باید از کلید حرارتی (MPCB) استفاده شود؟
حفاظت کامل استاتور در برابر اضافهبار و قطع فاز
در کاربردهایی که الکتروموتورهای القایی زیر بار مداوم کار میکنند یا شبکه با عدم تعادل ولتاژ و قطع فاز مواجه است؛ MPCB با پایش پیوسته جریان نامی، پیش از آسیب به عایقبندی سیمپیچ بر اثر تلفات ژول، مدار قدرت را قطع میکند.
جایگزینی یکپارچه تجهیزات در تابلوهای MCC
در طراحی تابلوهای مرکز کنترل موتور (MCC) که محدودیت ابعادی وجود دارد؛ بهکارگیری MPCB بهجای ترکیب سنتی فیوز و رله بیمتال، علاوه بر کاهش حجم تجهیزات، حفاظت پشتیبان در برابر خطاهای مغناطیسی شدید تا سطح چند ده کیلوآمپر را فراهم میسازد.
راهاندازی مستقیم (DOL) بارهای با اینرسی بالا
هنگام استارت بارهای سنگین مانند کمپرسورها، میکسرها و فنهای سانتریفیوژ که جریان راهاندازی peak چندبرابری ایجاد میکنند؛ منحنی قطع هماهنگ شده در MPCB مانع از قطع کاذب در لحظه استارت شده و تداوم کارکرد سیستم را تضمین میکند.
REVIEW
Motor Protection Circuit
سوالات متداول
فرق کلید حرارتی (MPCB) با کلید مینیاتوری (MCB) و بیمتال ساده چیست؟
اثر دمای محیط تابلو برق بر عملکرد بیمتال داخلی MPCB چیست؟
چگونه توان تلفشده کلید حرارتی بر راندمان تابلو تأثیر میگذارد؟
کاربرد کلید حرارتی در صنایع مختلف
کلید حرارتی به دلیل ترکیب بینظیر واحد بیمتال دقیق و تریپ مغناطیسی آنی، نقش بیبدلیلی در ایمنی تجهیزات دوار و خطوط پردازشی دارد. برخلاف کلیدهای مینیاتوری یا بیمتالهای مجزا، MPCB امکان قطع مستقیم مدار قدرت تحت جریانهای خطای سنگین را دارد و از سوختن سیمپیچ الکتروموتورها پیشگیری میکند. این تجهیز به دلیل قابلیتهای اختصاصی خود، در بخشهای حساس زیر کاربردی کلیدی دارد:
صنایع نفت، گاز و پتروشیمی (محیطهای سخت و انفجاری)
در پمپهای انتقال سیالات و کمپرسورهای گازی، قطعی فاز یا جرقهزنی میتواند فاجعهبار باشد؛ MPCB به دلیل دارا بودن مکانیزم قطع سریع عدم تعادل فاز، جبرانسازی خودکار دمای محیط و محفظه جرقهگیر ایزوله، از داغشدن سیمپیچ و ایجاد آرک الکتریکی در محیطهای مستعد انفجار جلوگیری میکند.
خطوط سیمان، معدن و صنایع سنگین (بارهای با اینرسی بالا)
تجهیزاتی مانند خردکنها، آسیابها و نوار نقالهها هنگام راهاندازی، جریان استارت بسیار شدیدی ایجاد میکنند؛ کلید حرارتی به لطف منحنی قطع هماهنگشده و کلاس تریپ 10/20، بدون دچارشدن به قطع کاذب در لحظه استارت، ایمنی موتور را در برابر گیرپاژ و قفلشدن روتور تضمین میکند.
سیستمهای تأسیساتی و بوسترپمپهای آبرسانی (سوئیچینگ مداوم)
در ایستگاههای پمپاژ و سیستمهای HVAC که الکتروموتورها بهصورت متوالی خاموش و روشن میشوند، کلید حرارتی با قدرت قطع نهایی بالا و قابلیت تنظیم دقیق جریان نامی روی بدنه، مانع استهلاک زودهنگام سیمپیچ در اثر اضافهبار حرارتی انباشته میشود.
گروه صنعتی پرداد با اتصال دپارتمانهای مهندسی به شبکه تأمین داخلی و بینالمللی، جریانِ پایدار قطعات را در صنایع کشور حفظ میکند؛ رویکردی تخصصی برای دسترسی سریع، مطمئن به تجهیزات و قطعات صنعتی.
