خرید انواع شیر پنوماتیک از ۲/۲ تا ۵/۳

شیر پنوماتیک به‌عنوان ستون فقرات سیستم‌های هوای فشرده صنعتی شناخته می‌شود و نقش کلیدی در کنترل، هدایت و مدیریت جریان هوا دارد و از خطوط تولید پیچیده در خودروسازی و بسته‌بندی گرفته تا سیستم‌های اتوماسیون سبک و حساس، این شیرها با دقت بالا و پاسخ سریع، عملکرد تجهیزات را تضمین می‌کنند. همچنین طراحی دقیق و انعطاف‌پذیر آن‌ها امکان استفاده در شرایط محیطی متنوع، فشارهای مختلف و سیکل‌های کاری سنگین را فراهم می‌آورد.

انتخاب شیر پنوماتیک مناسب نه تنها به کارکرد درست سیلندرها و عملگرها وابسته است، بلکه سرعت تولید، ایمنی و کاهش هزینه‌های نگهداری را نیز تحت تاثیر قرار می‌دهد و با توجه به همین نکته گروه صنعتی پرداد با ارائه انواع شیرهای پنوماتیک با ضمانت اصالت و کیفیت کالا، خریدی مطمئن و متناسب با نیازهای واقعی صنایع را ممکن می‌سازد، تا سیستم‌های پنوماتیک با بالاترین راندمان و دوام اجرا شوند.

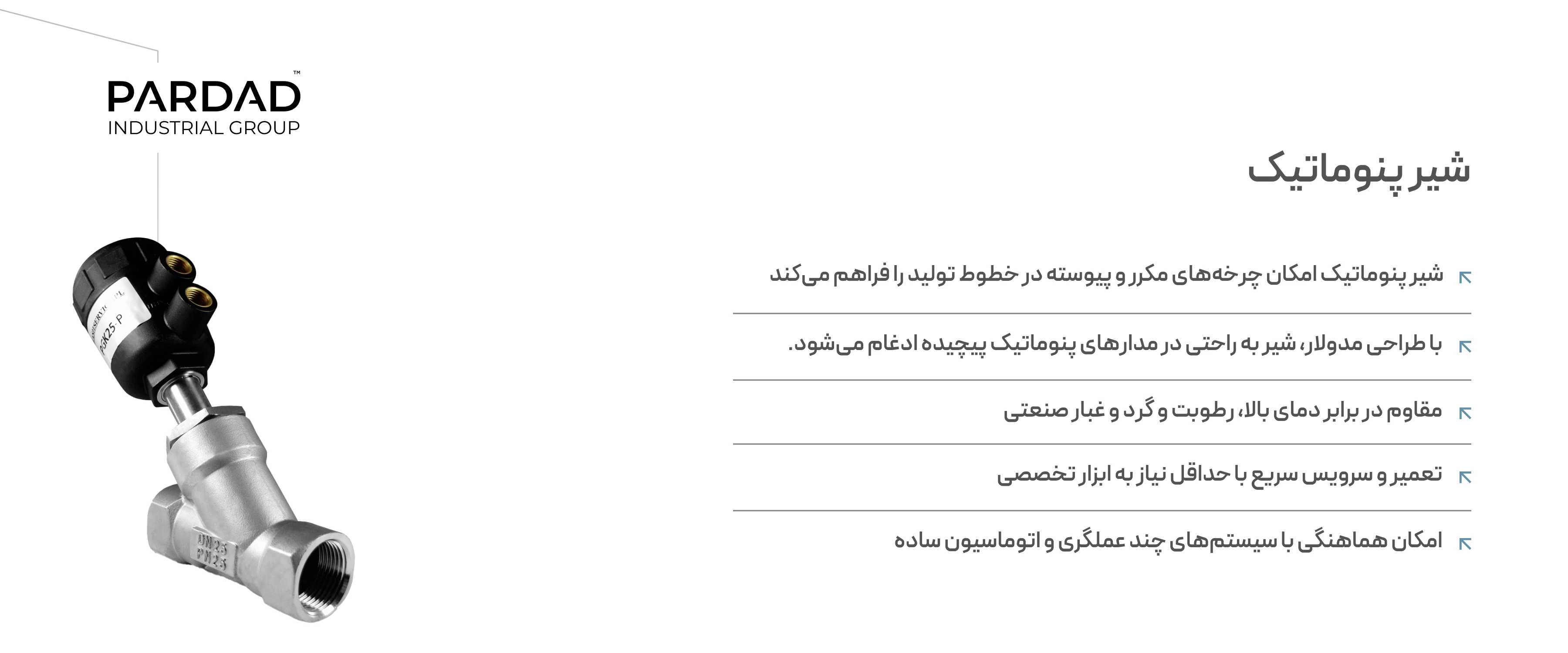

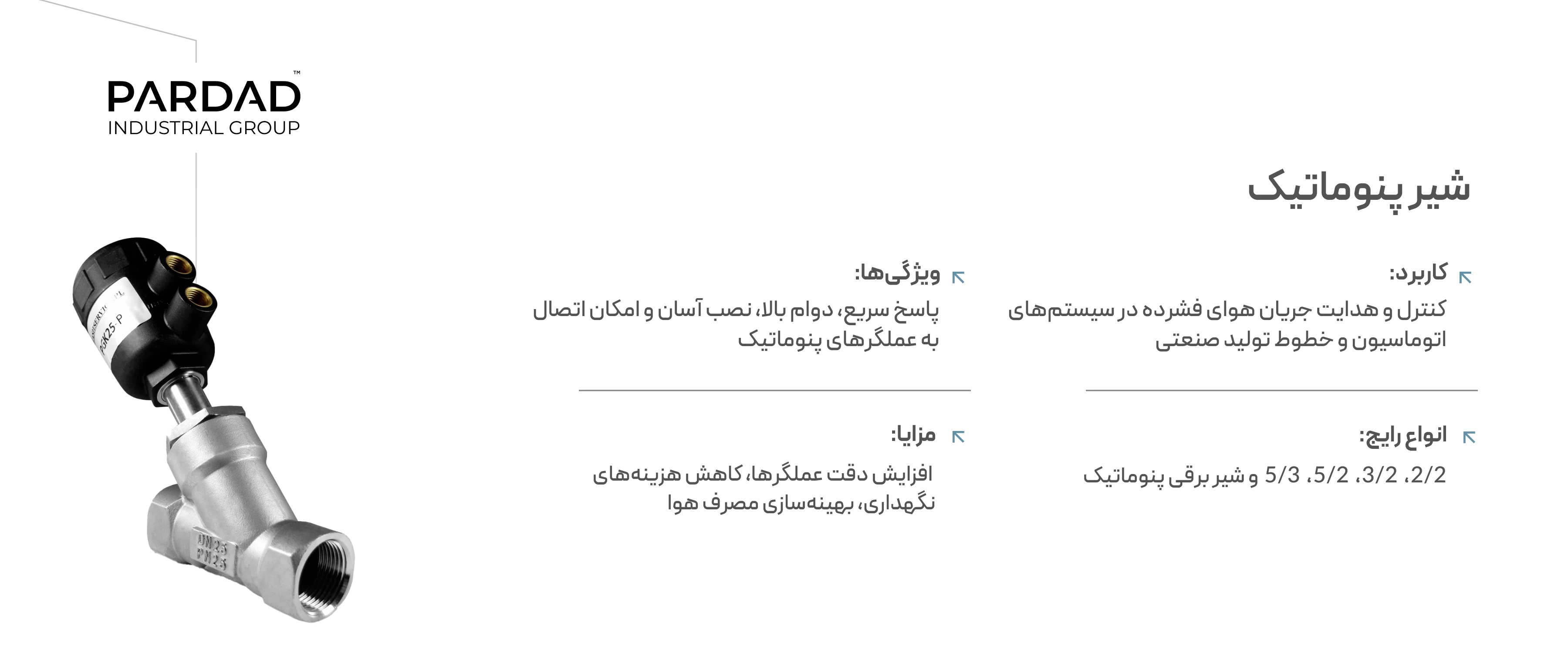

درباره شیر پنوماتیک



این شیر مانند یک تصمیم‌گیر مکانیکی-کنترلی عمل می‌کند که مشخص می‌کند هوا وارد عملگر شود، تخلیه گردد یا مسیرش تغییر کند و این فرآیند بدون پیچیدگی الکتریکی و با تکیه بر فشار هوا انجام می‌شود، به همین دلیل دقت و پایداری بالایی دارد.در داخل شیر پنوماتیک، اجزایی مثل اسپول، دیافراگم یا پیستون قرار دارد، با اعمال فرمان (دستی، مکانیکی، پنوماتیکی یا برقی)، این قطعه داخلی جابه‌جا شده و مسیرهای ورودی، خروجی و تخلیه هوا را باز یا بسته می‌کند و نتیجه این تغییر مسیر، حرکت سیلندر، توقف عملگر یا برگشت آن به موقعیت اولیه است.

در مدل‌های شیر برقی پنوماتیک، یک بوبین الکتریکی فرمان اولیه را صادر می‌کند، اما عمل اصلی همچنان توسط هوای فشرده انجام می‌شود و همین موضوع باعث می‌شود شیر پنوماتیک در سیستم‌های اتوماسیون صنعتی، سریع، قابل اعتماد و مناسب کار مداوم باشد.

در مقاله بهترین برندهای شیرآلات صنعتی به‌صورت کامل  برند هابررسی شده‌اند.

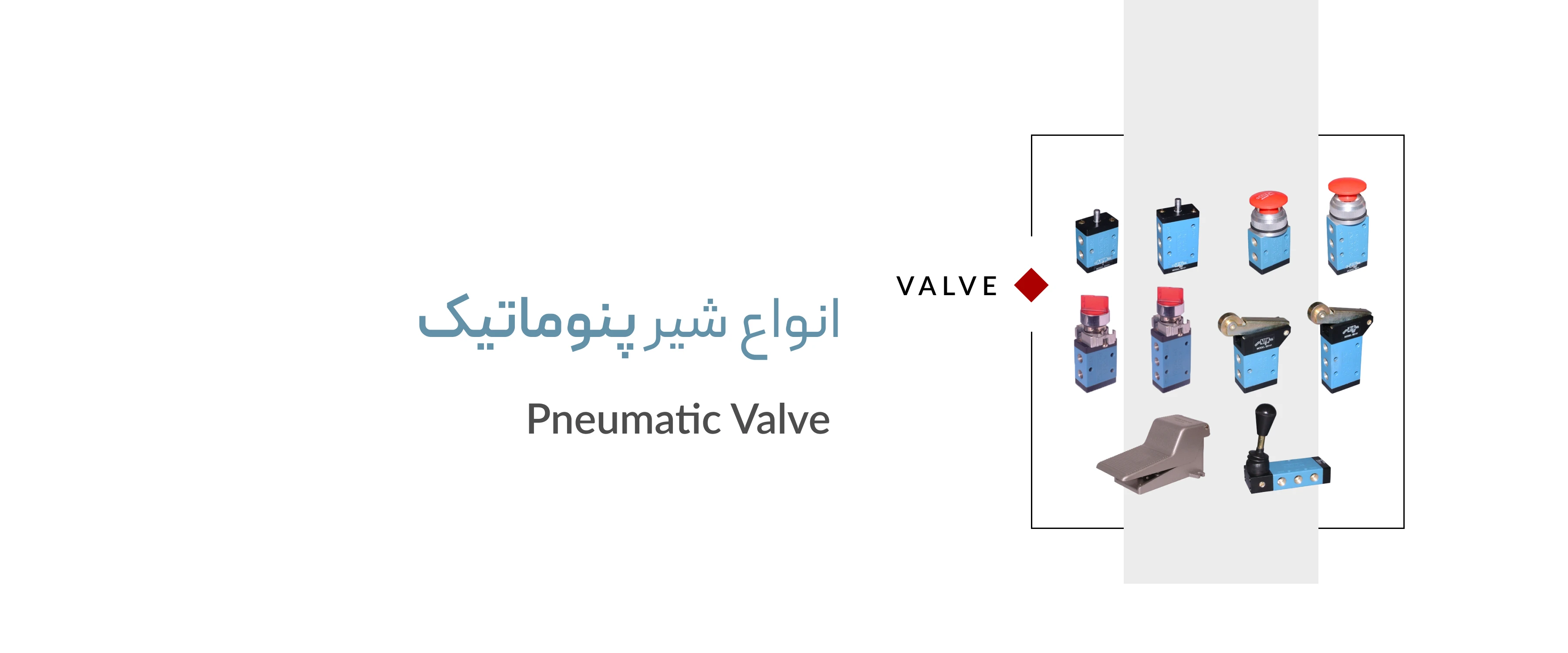

انواع شیر پنوماتیک کدامند؟

شیرهای پنوماتیک بر اساس نحوه کنترل جریان، تعداد مسیرها، نوع تحریک و کاربرد صنعتی به مدل‌های مختلفی تقسیم می‌شوند و این تنوع باعث می‌شود برای هر سیستم پنوماتیکی (از ساده‌ترین مدارها تا خطوط اتوماسیون پیچیده) گزینه‌ای دقیق و متناسب وجود داشته باشد، در نتیجه شناخت کامل انواع شیر پنوماتیک، به انتخاب درست و عملکرد پایدار سیستم منجر می‌شود. انواع شیر پنوماتیک عبارت‌اند از:

شیر پنوماتیک قطع‌ و وصل

این نوع شیر پنوماتیک ساده‌ترین شکل کنترل جریان هوا را انجام داده و فقط دو وضعیت باز یا بسته دارد و زمانی استفاده می‌شود که نیاز به کنترل تدریجی یا تغییر مسیر نیست و صرفا قطع یا وصل کامل جریان مدنظر است. شیرهای قطع‌ و وصل پنوماتیک معمولا در ابتدای خطوط هوای فشرده، سیستم‌های ایمنی یا توقف اضطراری به‌کار رفته و به دلیل ساختار ساده، دوام بالا و افت فشار کم دارند.

شیر پنوماتیک مسیر‌یاب

شیر مسیر‌یاب وظیفه هدایت جریان هوا بین ورودی، خروجی و مسیر تخلیه را بر عهده دارد و نقش اصلی را در حرکت سیلندرهای پنوماتیکی ایفا می‌کند. این شیرها مشخص می‌کنند هوا به کدام سمت عملگر وارد شود و حرکت رفت یا برگشت چگونه انجام گیرد، چرا که در سیستم‌های اتوماسیون، انتخاب درست شیر مسیر‌یاب مستقیما روی دقت، سرعت و ایمنی حرکت تجهیزات تاثیر می‌گذارد.

شیر پنوماتیک 2/2

شیر پنوماتیک 2/2 دارای دو پورت و دو وضعیت کاری است و معمولا برای قطع و وصل ساده جریان هوا استفاده شده و بیشتر در کاربردهای پایه، خطوط فرعی یا مدارهایی که نیاز به تغییر جهت جریان ندارند، دیده می‌شود. سادگی طراحی آن باعث شده پاسخ‌گویی سریع و قابلیت اطمینان بالایی داشته باشد و گزینه‌ای اقتصادی برای مدارهای پنوماتیکی ساده محسوب شود.

شیر پنوماتیک 3/2

شیر 3/2 دارای سه پورت و دو وضعیت است و معمولا برای کنترل سیلندرهای یک‌طرفه استفاده می‌شود. این شیر امکان ورود هوا، تخلیه و قطع جریان را در یک مجموعه فراهم می‌کند و در بسیاری از سیستم‌های دستی یا نیمه‌اتوماتیک، شیر 3/2 نقش کلیدی در کنترل دقیق شروع و توقف حرکت دارد و به دلیل طراحی جمع‌وجور، فضای کمی را اشغال می‌کند.

شیر پنوماتیک 4/2

شیر پنوماتیک 4/2 با چهار پورت و دو وضعیت، برای کنترل سیلندرهای دوطرفه به‌کار رفته و در هر وضعیت، مسیر جریان هوا به‌صورت کامل تغییر می‌کند و باعث حرکت پیستون در یک جهت مشخص می‌شود. این مدل در سیستم‌هایی استفاده می‌شود که تغییر وضعیت سریع اهمیت دارد و نیازی به حالت توقف میانی وجود ندارد.

شیر پنوماتیک 5/2

شیر 5/2 یکی از پرکاربردترین شیرهای پنوماتیک صنعتی است که پنج پورت و دو وضعیت دارد. این شیر کنترل دقیق حرکت رفت و برگشت سیلندرهای دوطرفه را ممکن کرده و به دلیل وجود دو مسیر تخلیه، عملکرد نرم‌تر و سریع‌تری نسبت به مدل‌های ساده‌تر دارد. در خطوط اتوماسیون صنعتی، ماشین‌آلات بسته‌بندی و مونتاژ بسیار رایج است.

شیر پنوماتیک 5/3

شیر پنوماتیک 5/3 علاوه بر پنج پورت، دارای سه وضعیت کاری نیز است که امکان توقف سیلندر در موقعیت میانی را فراهم می‌کند. این ویژگی در کاربردهایی که کنترل موقعیت دقیق اهمیت دارد، بسیار الزامی است. بسته به نوع طراحی، وضعیت وسط می‌تواند بسته، تخلیه‌شده یا تحت فشار باشد و همین موضوع انعطاف بالایی به سیستم می‌دهد.

شیر برقی پنوماتیک

شیر برقی پنوماتیک ترکیبی از کنترل الکتریکی و عملکرد پنوماتیکی است. فرمان اولیه توسط بوبین الکتریکی صادر می‌شود، اما جابه‌جایی داخلی شیر با فشار هوا انجام می‌گیرد، این مدل برای اتصال سیستم پنوماتیک به PLC و اتوماسیون صنعتی مناسب بوده و دقت، سرعت و قابلیت کنترل از راه دور را به‌طور هم‌زمان فراهم می‌کند.

شیر دستی پنوماتیک

شیر دستی پنوماتیک با نیروی دست اپراتور فعال می‌شود و معمولاً در سیستم‌های ساده یا بخش‌های تست و راه‌اندازی استفاده می‌گردد. این شیرها برای کنترل مستقیم، سریع و بدون واسطه جریان هوا کاربرد دارند. سادگی، هزینه پایین و قابلیت اطمینان بالا از دلایل استفاده گسترده آن‌ها در صنایع سبک و کارگاه‌هاست.

شیر مکانیکی پنوماتیک

شیر مکانیکی پنوماتیک توسط تماس فیزیکی، مانند برخورد قطعه یا حرکت بازو، فعال می‌شود. این شیرها در سیستم‌هایی به کار می‌روند که نیاز به تشخیص موقعیت یا انتهای کورس وجود دارد و استفاده از آن‌ها باعث می‌شود بدون سنسور الکتریکی، کنترل مکانیکی دقیق و قابل اعتمادی در مدار پنوماتیک ایجاد شود.

شیر پنوماتیک پیلوت‌دار

در شیرهای پیلوت‌دار، فشار هوای کم به‌عنوان فرمان کنترلی برای باز و بسته کردن مسیر اصلی استفاده می‌شود، این طراحی امکان کنترل دبی‌های بالا با نیروی کم را فراهم کرده و به همین علت در سیستم‌های صنعتی بزرگ و خطوطی با فشار یا حجم هوای بالا استفاده می‌شوند.

شیر پنوماتیک مستقیم‌کار

شیر مستقیم‌کار بدون نیاز به فشار کمکی پیلوت عمل کرده و مستقیما با فرمان ورودی فعال می‌شود. این مدل برای مدارهای ساده، فشارهای پایین و کاربردهایی که واکنش سریع اهمیت دارد مناسب بوده و ساختار ساده‌تر آن باعث شده نگهداری آسان‌تری نسبت به مدل‌های پیلوت‌دار داشته باشد.

شیر کنترل فشار پنوماتیک

این دسته از شیرها وظیفه تنظیم، محدودسازی یا ایمن‌سازی فشار هوا را بر عهده دارند و استفاده از آن‌ها باعث می‌شود تجهیزات پایین‌دست از آسیب ناشی از فشار بیش‌ازحد محافظت شوند و چرا که کنترل دقیق فشار نقش مهمی در افزایش عمر سیلندرها و پایداری عملکرد سیستم دارد.

رگلاتور پنوماتیک

رگلاتور پنوماتیک فشار ورودی هوا را به مقدار دلخواه کاهش داده و ثابت نگه می‌دارد، این قطعه برای جلوگیری از نوسان فشار و عملکرد یکنواخت تجهیزات ضروری است و در اکثر سیستم‌های صنعتی، رگلاتور بخشی از واحد آماده‌سازی هوا محسوب می‌شود.

شیر اطمینان پنوماتیک

شیر اطمینان زمانی فعال می‌شود که فشار سیستم از حد مجاز فراتر رود و با تخلیه هوا، از آسیب به تجهیزات جلوگیری می‌کند. این شیر نقش حیاتی در ایمنی سیستم‌های پنوماتیکی داشته و در خطوط حساس و پرخطر استفاده می‌شود.

شیر کنترل دبی پنوماتیک

شیر کنترل دبی میزان جریان عبوری هوا را تنظیم کرده و مستقیما روی سرعت حرکت سیلندرها اثر می‌گذارد. با استفاده از این شیر، حرکت عملگرها نرم‌تر، دقیق‌تر و قابل کنترل می‌شود.

شیر یکطرفه پنوماتیک

شیر یکطرفه فقط اجازه عبور هوا در یک جهت را داده و مانع از بازگشت جریان می‌شود. این ویژگی برای حفظ فشار، جلوگیری از اختلال در مدار و افزایش ایمنی سیستم اهمیت دارد.

شیر تخلیه سریع پنوماتیک

این شیر با تخلیه مستقیم هوا از نزدیک سیلندر، سرعت حرکت را به‌طور محسوسی افزایش می‌دهد و در کاربردهای پرسرعت، باعث کاهش زمان سیکل کاری می‌شود.

شیر زمان‌دار پنوماتیک

شیر زمان‌دار با ایجاد تاخیر قابل تنظیم، ترتیب و زمان‌بندی عملکرد اجزای پنوماتیکی را کنترل می‌کند، این ویژگی در سیستم‌هایی که هماهنگی حرکات اهمیت دارد، بسیار کاربردی است.

شیر شاتل پنوماتیک

شیر شاتل امکان انتخاب یکی از دو منبع فشار هوا را فراهم کرده و در مدارهای پشتیبان یا چندفرمانه استفاده می‌شود.

شیر AND پنوماتیک

این شیر فقط زمانی خروجی می‌دهد که دو سیگنال فشار هم‌زمان وجود داشته باشد و بیشتر در مدارهای ایمنی و کنترلی به کار می‌رود.

شیر توپی پنوماتیک

شیر توپی پنوماتیک برای قطع و وصل سریع سیالات یا هوا با عملگر بادی استفاده می‌شود و به دلیل آب‌بندی مناسب، در فشارهای بالا کاربرد دارد.

شیر پروانه‌ای پنوماتیک

این شیر برای کنترل یا قطع جریان در قطرهای بزرگ مناسب است و با عملگر پنوماتیکی، باز و بسته شدن سریع و یکنواختی دارد.

شیر دیافراگمی پنوماتیک

شیر دیافراگمی به دلیل ساختار خاص، برای محیط‌های حساس و سیالات خاص مناسب است و کنترل دقیق و ایمن را فراهم می‌کند.

شیر سوزنی پنوماتیک

شیر سوزنی پنوماتیک برای تنظیم بسیار دقیق دبی هوا استفاده شده و در کاربردهای ظریف و تنظیمات حساس اهمیت دارد.

شیر پنوماتیک ایمنی

این شیرها برای قطع سریع جریان در شرایط اضطراری طراحی شده‌اند و نقش مهمی در حفاظت از اپراتور و تجهیزات دارند.

شیر پنوماتیک قفل‌کن

شیر پنوماتیک قفل‌کن امکان ایزوله‌کردن کامل مدار پنوماتیک را فراهم کرده و در تعمیرات و نگهداری برای افزایش ایمنی استفاده می‌شود.

مقایسه انواع برندهای تولید‌کننده شیر پنوماتیک

مقایسه برندهای برتر شیر الات جهانی



 مقایسه برندهای فعال شیر الات در ایران



اگر قصد انتخاب صحیح تجهیزات را دارید، مطالعه مقاله بررسی انواع شیرآلات صنعتی و کاربرد هرکدام می‌تواند راهنمای مناسبی باشد.

نکات خرید شیر پنوماتیک

انتخاب شیر پنوماتیک مناسب فقط به قیمت شیر پنوماتیک یا برند آن محدود نمی‌شود، بلکه باید مشخصات فنی سیستم، شرایط کاری و نوع کاربرد صنعتی به‌صورت هم‌زمان بررسی شوند. یک انتخاب نادرست می‌تواند باعث افت راندمان، افزایش مصرف هوا و حتی آسیب به عملگرها شود، در نتیجه توجه به نکات زیر کمک می‌کند شیر پنوماتیکی انتخاب شود که پایدار، ایمن و متناسب با نیاز واقعی خط تولید باشد.

• نوع کاربرد و وظیفه شیر: ابتدا مشخص کنید شیر برای قطع‌ و وصل، هدایت جریان، کنترل فشار یا دبی استفاده می‌شود، هر کاربرد به مدل خاصی نیاز دارد.
• تعداد پورت و وضعیت کاری: انتخاب صحیح 2/2، 3/2، 5/2 یا 5/3 مستقیما روی عملکرد سیلندر و مدار تاثیر می‌گذارد.
• فشار کاری و دبی مورد نیاز: شیر باید توان تحمل فشار سیستم و عبور حجم هوای لازم را بدون افت عملکرد داشته باشد.
• نوع فرمان و تحریک: دستی، مکانیکی، پنوماتیکی یا برقی بودن شیر باید با سطح اتوماسیون سیستم هماهنگ باشد.
• سرعت پاسخ‌گویی و زمان سوئیچینگ: در خطوط پرسرعت، شیرهایی با واکنش سریع‌تر باعث افزایش راندمان می‌شوند.
• شرایط محیطی و محل نصب: دما، رطوبت، گردوغبار یا محیط‌های انفجاری در انتخاب جنس و نوع شیر نقش مهمی دارند.
• کیفیت ساخت و برند تولیدکننده: بهترین برند شیرآلات صنعتی معمولا استانداردهای کیفی، دوام و پشتیبانی فنی بهتری ارائه می‌دهد.
• سهولت نگهداری و دسترسی به قطعات یدکی: شیرهایی با طراحی ساده‌تر، هزینه تعمیر و توقف خط تولید را کاهش می‌دهند.



خرید شیر پنوماتیک از گروه صنعتی پرداد

انتخاب شیر پنوماتیک مناسب، ترکیبی از دانش فنی، شناخت نیاز سیستم و بررسی شرایط محیطی است، به همین علت خرید از شرکتی که تنوع کامل مدل‌ها، کیفیت ساخت و استانداردهای صنعتی معتبر ارائه می‌دهد، می‌تواند تضمین‌کننده عملکرد پایدار و طول عمر تجهیزات باشد. شیرهای پنوماتیک صحیح، سرعت پاسخ بالا، ایمنی عملیاتی و کنترل دقیق عملگرها را در خطوط تولید تضمین می‌کنند و از هزینه‌های اضافی ناشی از خرابی یا توقف سیستم جلوگیری می‌نمایند. به همین دلیل گروه صنعتی پرداد با ارائه انواع شیرهای پنوماتیک، برندهای معتبر و مشاوره تخصصی، انتخاب هوشمندانه و مطمئن را برای خریداران فراهم می‌آورد.
