در صنایع مختلف، کنترل دقیق جریان سیال و حفاظت از تجهیزات، یکی از مهم‌ترین موارد برای بهره‌وری و پایداری سیستم است. وظیفه شیر یک‌ طرفه به عنوان یکی از اجزای تاثیرگذار و مهم پایپینگ صنعتی، جلوگیری از بازگشت جریان سیال و محافظت از پمپ‌ها، کمپرسورها و سایر تجهیزات حساس است. این شیر بدون نیاز به هیچ‌گونه نیروی خارجی یا اپراتور عمل کرده و بر اساس اختلاف فشار جریان عملکرد خودجوش دارد، به همین دلیل نقش آن در کاهش ضربه قوچ، جلوگیری از نشت و افزایش عمر مفید تجهیزات را نمی‌توان نادید گرفت.

شیر یک طرفه دارای تنوع در طراحی بوده و مدل‌های مختلفی داشته و به همین علت انتخاب شیر مناسب برای پروژه‌های مختلف، مستلزم بررسی دقیق فشار و دمای کاری، نوع سیال، جنس بدنه و تنظیمات و تطابق آن با استانداردهای صنعتی بین‌المللی مانند API، ISO و ANSI است. به همین دلیل گروه صنعتی پرداد به عنوان یک تامین‌کننده پیشرو در زمینه تجهیزات صنعتی در ایران، به عرضه انواع شیرهای یک طرفه اصل با ضمانت کیفیت پرداخته تا مهندسان و کارخانه‌دارها بتوانند با خیال راحت با دریافت مشاوره و پشتیبانی مطمئن به این محصول دست یابند.

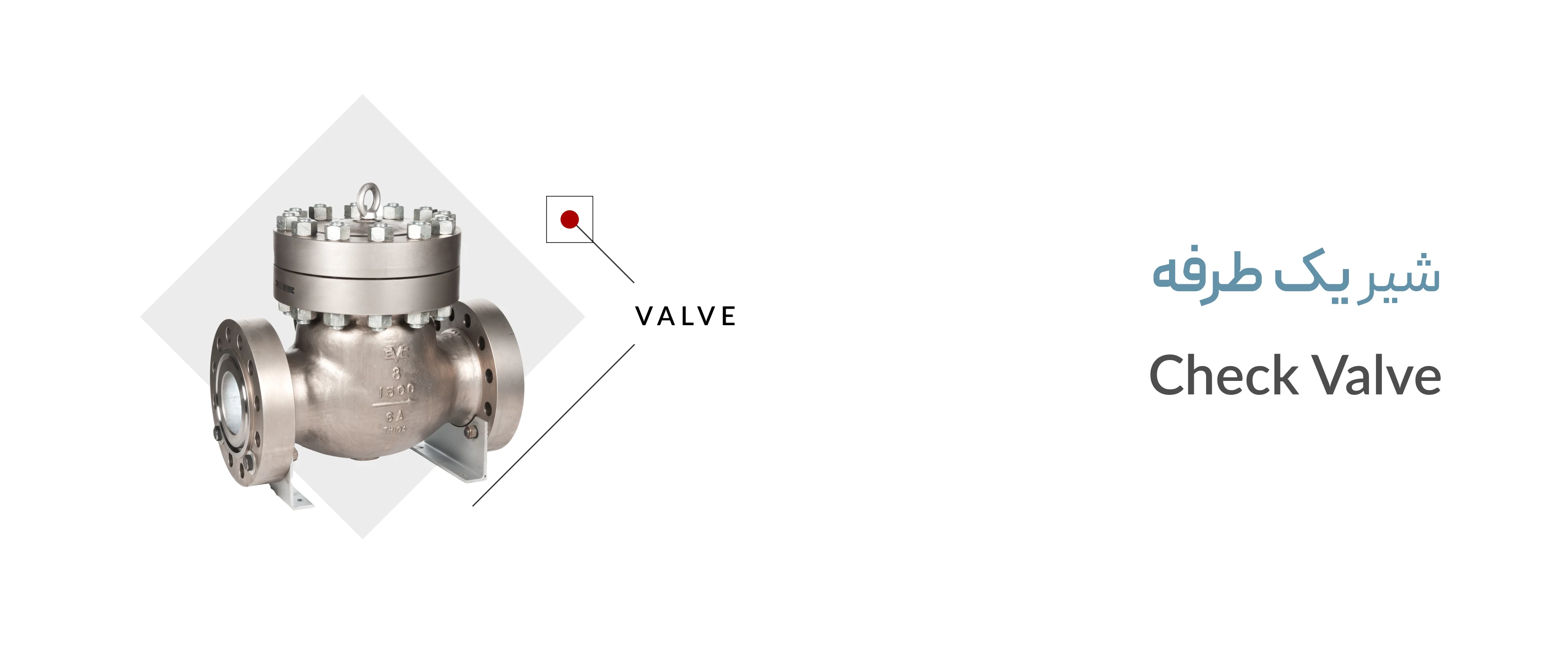

معرفی شیر یک طرفه

شیر یک طرفه (Check Valve) بدون نیاز به اپراتور یا منبع انرژی خارجی کار کرده و عملکرد آن به اختلاف فشار ایجاد شده در مسیر جریان بستگی دارد، به همین علت، شیر یک طرفه نقش مهمی در افزایش ایمنی، پایداری و حتی طول عمر تجهیزات دارد. در بعضی صنایع برگشت جریان ممکن است باعث آسیب به پمپ‌ها، ایجاد ضربه، آلودگی سیال یا حتی اختلال در فرآیند تولید شود. به همین علت استفاده درست از شیر یک طرفه، مانع از این مشکلات شده و باعث بهتر شدن راندمان سیستم و در نتیجه کاهش هزینه‌های تعمیر و نگهداری می‌شود.

شیرهای یک طرفه در صنایع مختلفی مانند صنعت نفت و گاز، پتروشیمی، نیروگاه‌ها، تاسیسات آب و فاضلاب، صنایع غذایی و دارویی کاربرد داشته و به همین دلیل انتخاب نوع مناسب این شیر باید باتوجه به صنعت موردنظر و بر اساس نوع سیال، فشار و دمای کاری، سرعت جریان و شرایط نصب صورت بگیرد. در طراحی سیستم‌های صنعتی، توجه به انتخاب و جانمایی صحیح شیر یک طرفه، بر عملکرد ایمن و پایدار کل مجموعه تاثیر مستقیم داشته و یکی از الزامات مهم مهندسی پایپینگ محصوب می‌شود.

اگر قصد انتخاب صحیح تجهیزات را دارید، مطالعه مقاله بررسی انواع شیرآلات صنعتی و کاربرد هرکدام می‌تواند راهنمای مناسبی باشد.

انواع شیر یک‌ طرفه کدامند؟

شیر یک‌ طرفه مانع از برگشت جریان سیال در صنایع مختلف شده و به همین علت در صنایع مختلف استفاده می‌شود و در نتیجه در شکل‌های متنوع طراحی و تولید شده است. هر نوع شیر یک طرفه برای شرایط خاصی از فشار، دما، نوع سیال و سرعت جریان مناسب است و باید با توجه به این موارد برای هر پروژه انتخاب شود. این شیرها می‌توانند در جنس متریال یا نوع ساخت متفاوت باشند.

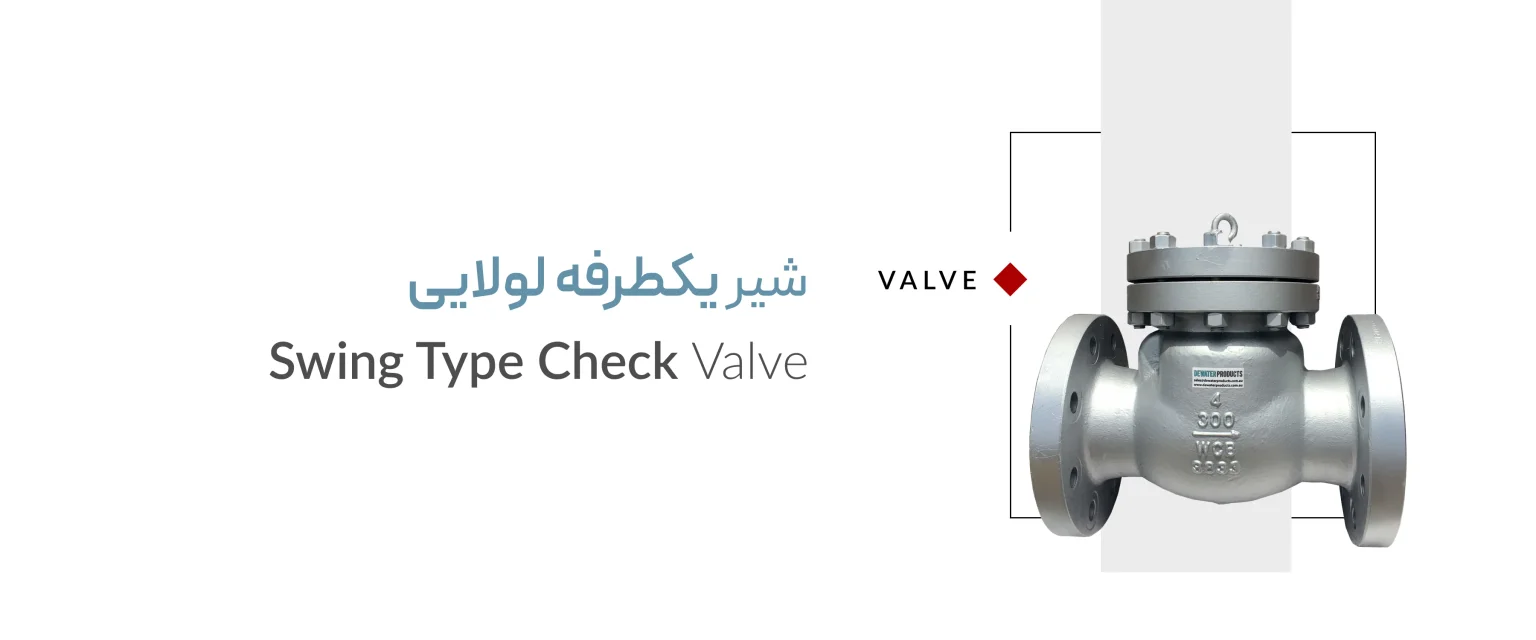

شیر یک‌ طرفه لولایی (Swing Check Valve)

شیر یک‌طرفه لولایی رایج‌ترین نوع چک ولو است که یک دیسک متصل به لولای مفصل‌دار دارد. این دیسک با جریان سیال باز شده و هنگام توقف یا برگشت جریان، به‌صورت طبیعی به سمت نشیمنگاه نشسته و مسیر را می‌بندد. طراحی ساده و تعداد کم قطعات باعث شده تا این نوع برای سیستم‌های با جریان پیوسته، خطوط آب و فاضلاب و فرآیندهای عمومی صنعتی مناسب باشد، اما به دلیل حرکت آهسته دیسک ممکن است در سیستم‌های با تغییرات سریع جریان یا ضربه قوچ عملکرد مناسب نداشته باشد.

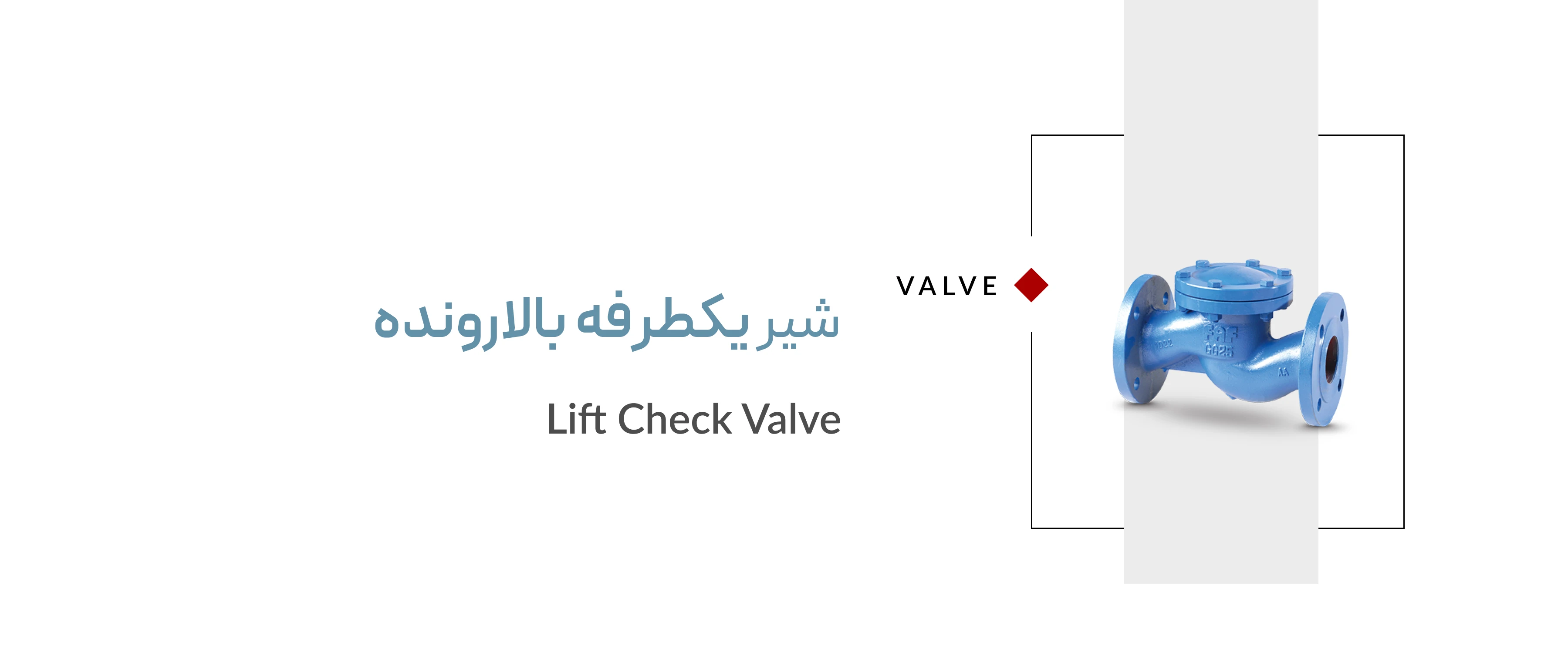

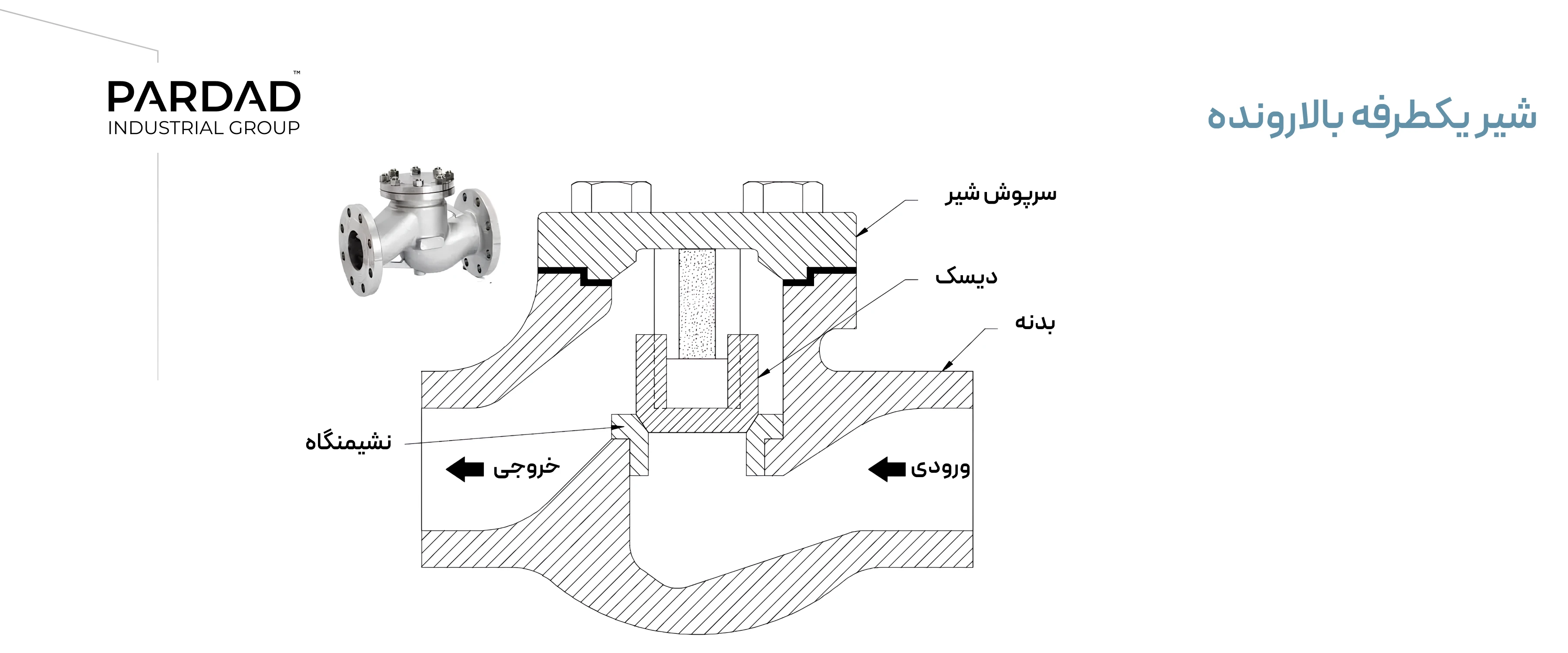

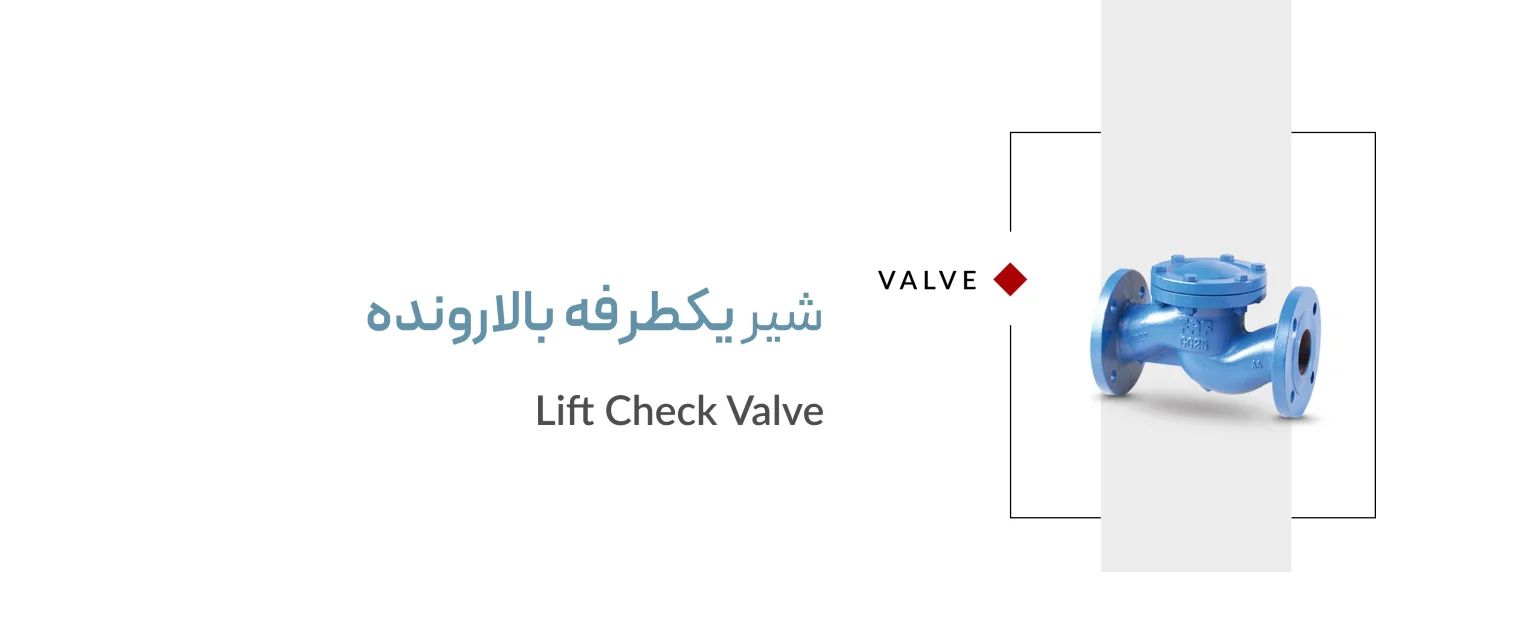

شیر یک‌ طرفه بالارونده (Lift Check Valve)

در این نوع، دیسک یا سوپاپی به‌صورت عمودی از نشیمنگاه بالا می‌آید تا جریان عبور کند و با افت فشار یا برگشت آن، به سمت پایین بازمی‌گردد. اتصال مستقیم بین دیسک و مسیر عبوری باعث شده تا این چک ولو در فشار بالا، خطوط بخار و سیستم‌های پمپ خوراک دیگ بخار عملکرد قابل اعتماد و آب‌بندی دقیقی داشته باشد، همچنین طراحی آن، نسبت به نوع لولایی، موجب کاهش افت فشار در جریان‌های سرعت بالا می‌شود.

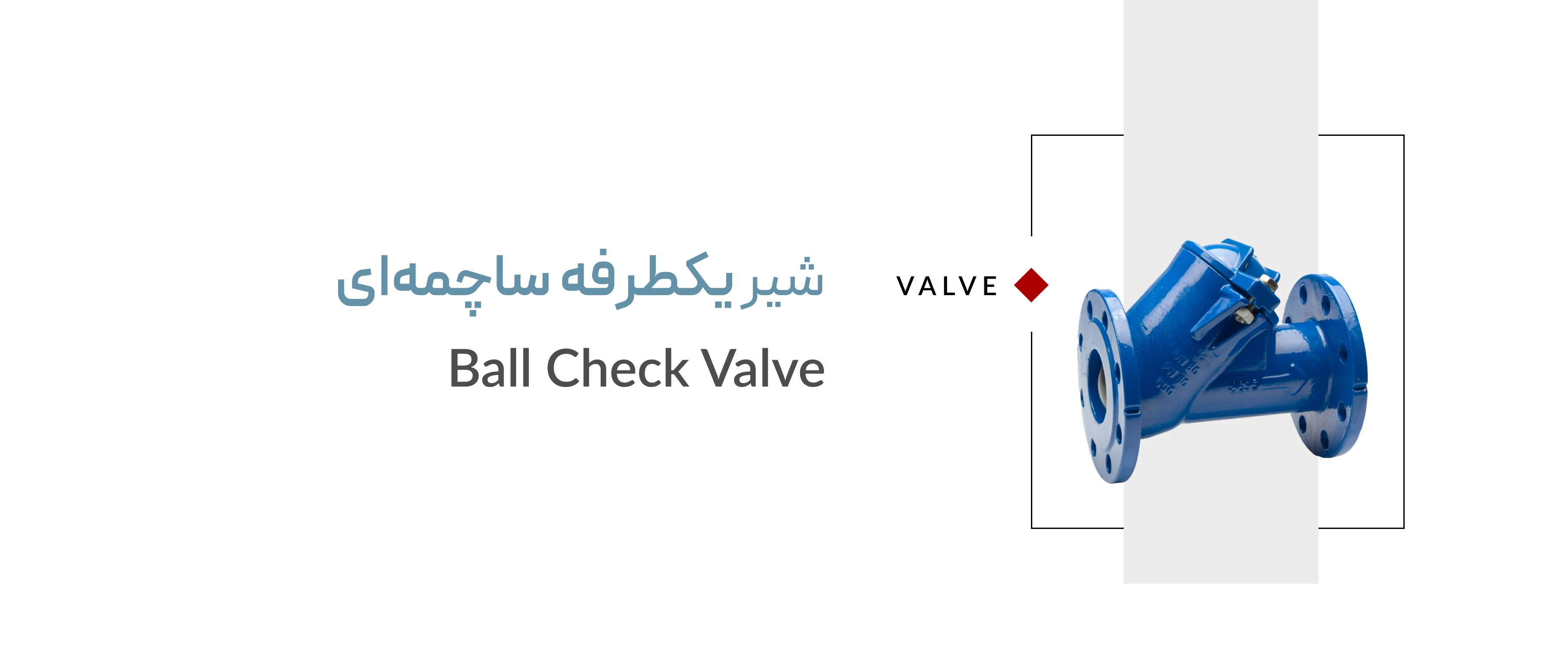

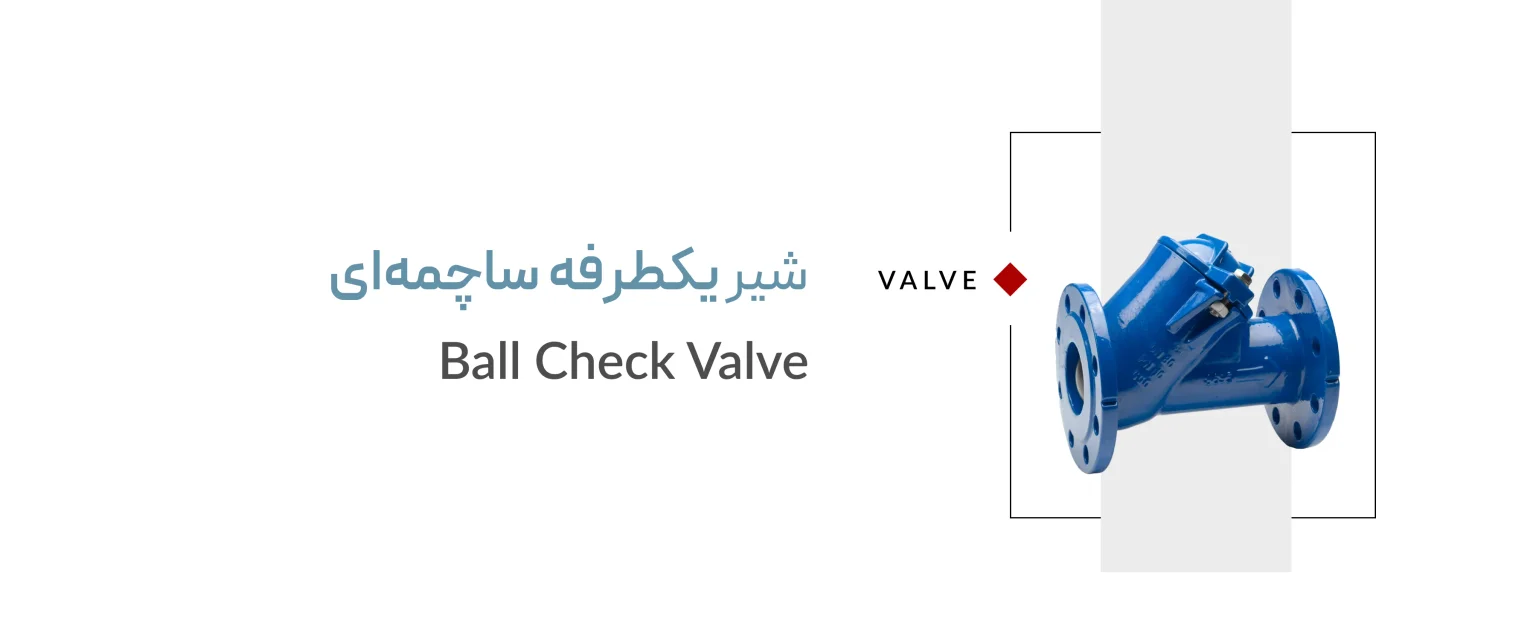

شیر یک ‌طرفه ساچمه‌ای (Ball Check Valve)

ساچمه درون نشیمنگاه موجب آب‌بندی ساده و موثر در برابر بازگشت جریان می‌شود، با افزایش فشار، ساچمه از نشیمنگاه بلند می‌شود و مسیر باز می‌شود و با توقف جریان، ساچمه مسدود می‌کند. این طراحی برای کاربردهای سیالات حاوی ذرات معلق، خطوط با فضای محدود و کاربردهای ابزار دقیق مناسب است، اما در موارد فشار بسیار بالا یا سیالات چسبناک، ممکن است نیاز به طراحی با فنر یا هدایت دقیق‌تر داشته باشد.

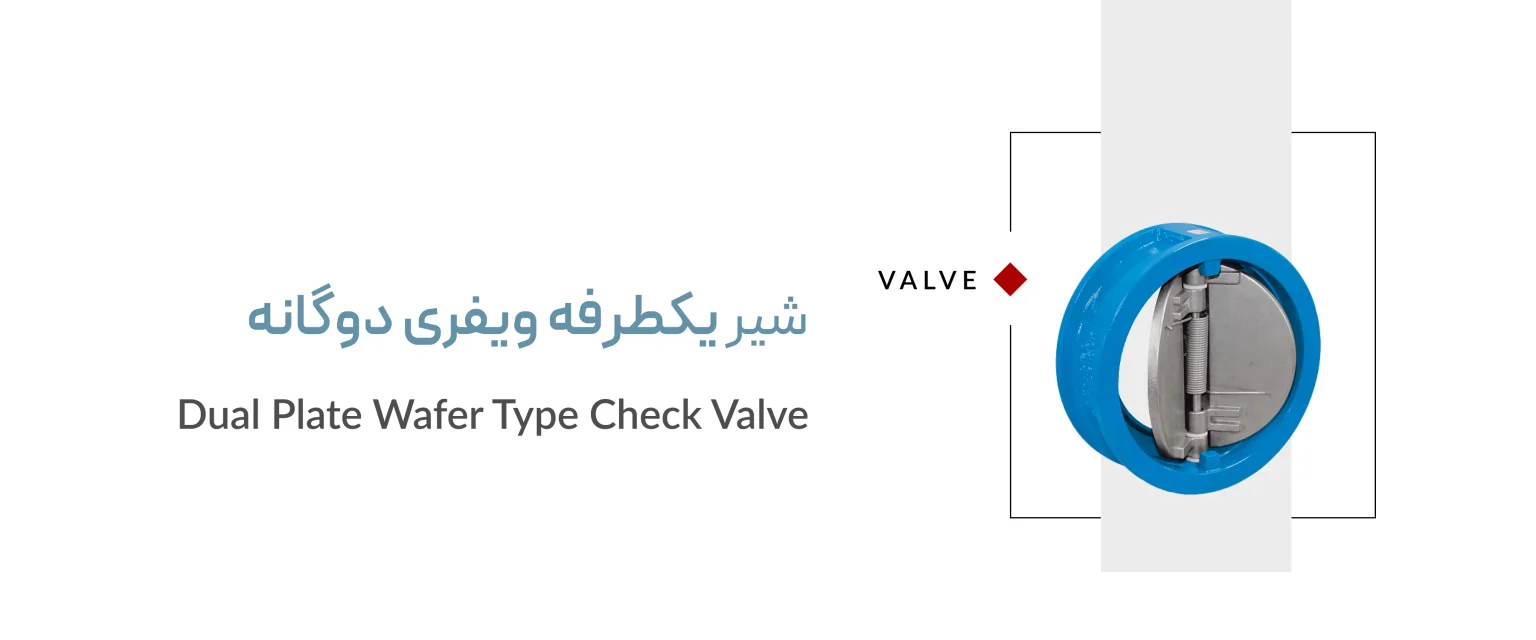

شیر یک‌ طرفه ویفری با صفحات دوگانه (Dual Plate / Wafer Check Valve)

این نوع از دو صفحه فنردار تشکیل شده که به‌طور همزمان باز و بسته می‌شوند و برای نصب بین فلنج‌ها (wafer) طراحی شده‌اند. مزیت آن‌ها جذب ضربه قوچ کمتر، نصب فشرده و افت فشار کم است و به‌دلیل وزن کم و باز و بسته شدن سریع، در پروژه‌های نفت و گاز، سیستم‌های پمپاژ و خطوط انتقال طولانی کاربرد بالایی دارند.

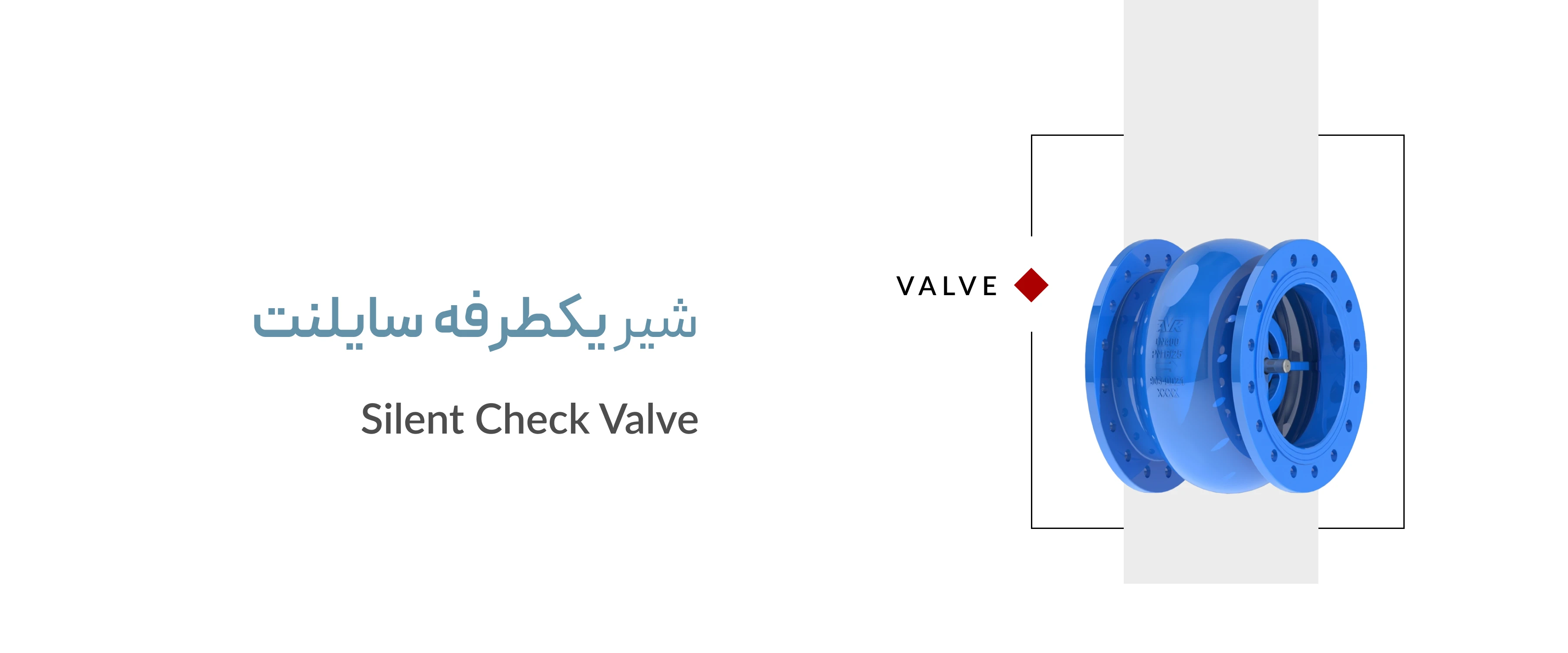

شیر یک‌ طرفه بدون «آهسته‌بند» یا Non‑Slam / Silent Check Valve

این چک ولوها دارای فنر یا مکانیزم کمک‌فنر هستند که باعث می‌شود قبل از وقوع برگشت جریان، بسته شده و از ضربه قوچ، صدا و شوک‌های هیدرولیکی جلوگیری کنند و برای کاربردهایی که بی‌صدایی، حداقل نوسان و حفاظت شدید پمپ مورد نیاز است (مانند سیستم‌های تهویه، تاسیسات بهداشتی یا خطوط فرآیند حساس) انتخاب مناسبی هستند.

شیر یک ‌طرفه پیستونی (Piston / Guided Check Valve)

در این نوع، دیسک یا پستون داخل یک هد راهنما حرکت می‌کند که باعث آب‌بندی دقیق و کنترل بهتر حرکت دیسک می‌شود. این طراحی برای سیالات تمیز و سیستم‌های با تغییرات سریع فشار مناسب است و باعث عملکرد پایدار و کاهش سایش قطعات می‌گردد، به‌ویژه در بخارسازی، خطوط انتقال گاز و کالاهای فشرده کاربرد زیادی دارد.

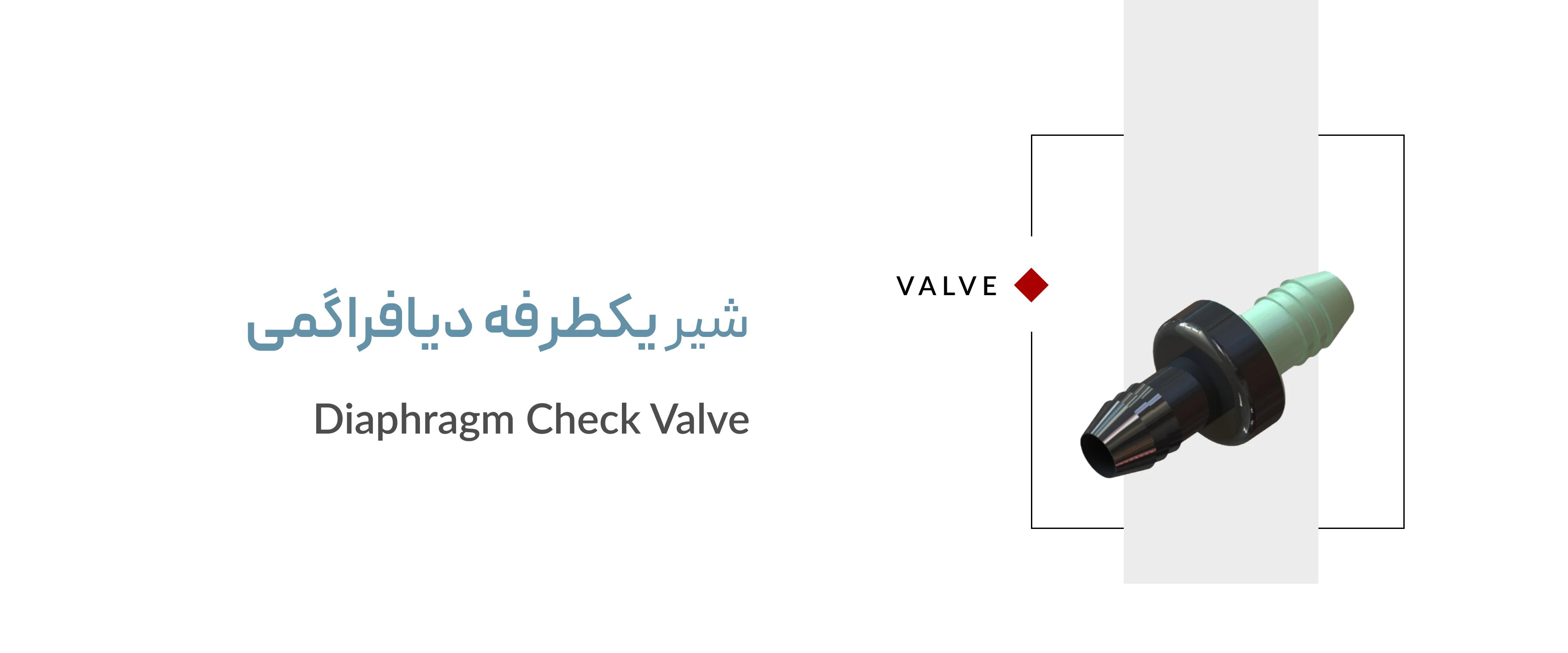

شیر یک‌ طرفه دیافراگمی (Diaphragm Check Valve)

این نوع چک ولو از دیافراگم انعطاف‌پذیر به‌عنوان عنصر آب‌بندی بهره برده و بدون قطعات متحرک فلزی عمل می‌کند. این طراحی باعث می‌شود برای سیالات حساس، خورنده، بهداشتی یا صنایع با استانداردهای تمیزی بالا مانند دارویی و غذایی مناسب باشد. دیافراگم فشار معکوس را جذب کرده و بازگشت جریان را به‌صورت نرم و مطمئن قطع می‌کند.

شیر یک‌ طرفه با دیسک شیب‌دار (Tilting / Angled Disc Check Valve)

این نوع یک نسخه بهینه از شیر یک طرفه لولایی است که محور دیسک نزدیک مرکز قرار داشته و باعث عملکرد سریع‌تر و بسته‌شدن موثرتر شده و طراحی شیب‌دار به کاهش افت فشار و ضربه قوچ کمک کرده و برای فشار بالا و جریان‌های ناپایدار مناسب‌تر از چک ولو‌های لولایی معمولی است.

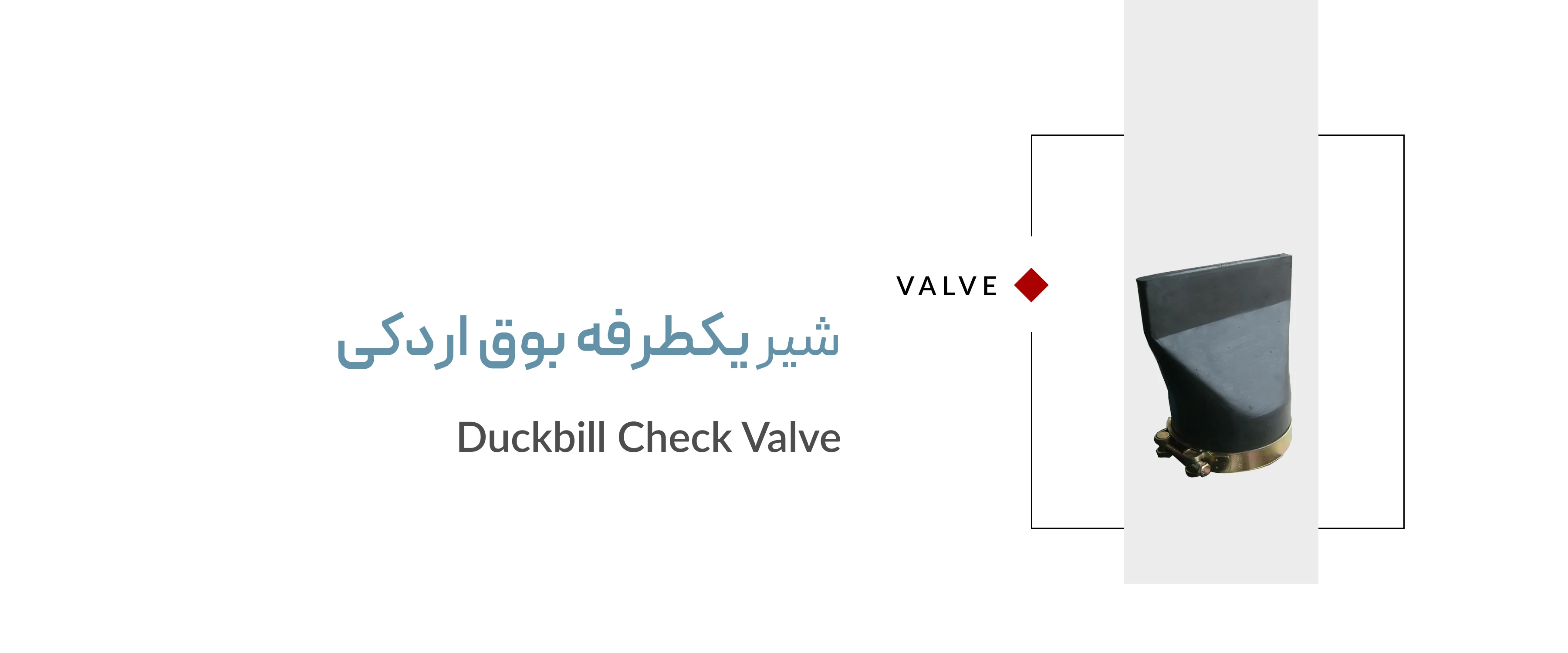

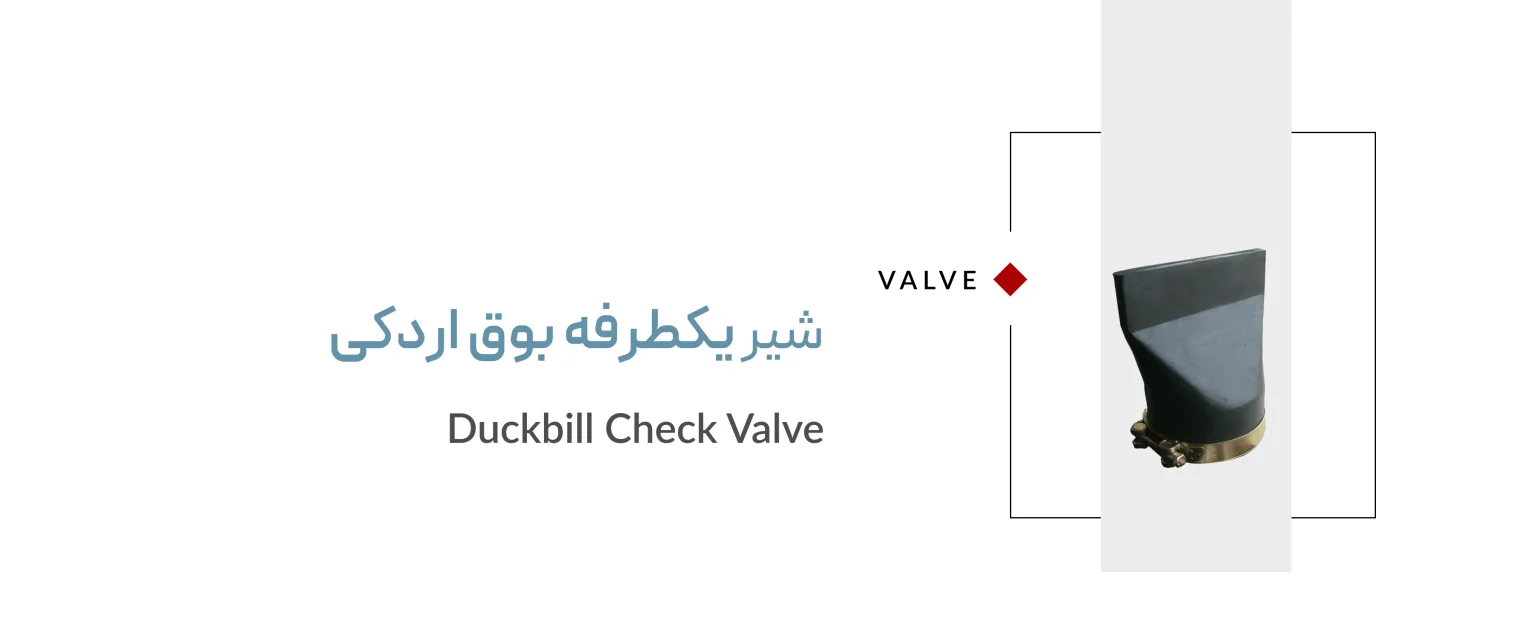

شیر یک ‌طرفه «بوق‌اردکی» (Duckbill / Joker Valve)

این طراحی از الاستومر انعطاف‌پذیر مانند یک بوق اردکی شکل ساخته می‌شود که تحت فشار باز شده و در نبود آن بسته می‌گردد، به‌طور معمول در کاربردهای پزشکی، سیستم‌های فاضلاب سبک یا شرایط با فشار پایین استفاده می‌شود، زیرا عملکرد صاف، سطح صدای کم و مقاوم در برابر ورود ذرات از مزایای آن است.

انواع کاربردهای شیر یک طرفه

همانطور که پیش‌تر نیز گفته شد شیر یک طرفه در بسیاری از صنایع و فرآیندهای صنعتی مورد استفاده قرار می‌گیرد، این شیر از آسیب تجهیزات جلوگیری کرده و باعث بهبود راندمان سیستم و همچنین عملکرد پایدار نیز می‌شود. بعضی از کاربردهای این شیر عبارت‌اند از:

• صنایع نفت و گاز: شیر یک طرفه در خطوط انتقال نفت، گاز و فرآورده‌های پتروشیمی، وظیفه جلوگیری از بازگشت جریان و آسیب به کمپرسورها و پمپ‌ها را دارد. این شیر مخصوصا در ایستگاه‌های تقویت فشار و خطوط طولانی انتقال، باعث افزایش امنیت فرآیند شده و از ایجاد ضربه قوچ جلوگیری می‌کند.
• نیروگاه‌ها و سیستم‌های بخار: شیر یک طرفه در نیروگاه‌ها، در خطوط بخار و تغذیه دیگ‌های بخار نصب می‌شود تا جریان معکوس باعث خسارت به تجهیزاتی که حساس هستند، نشود. این شیر مانع از برگشت آب و بخار می شود و به همین علت باعث حفظ فشار و دمای مناسب در شبکه بخار می‌شود.
• تاسیسات آب و فاضلاب: در خطوط آب‌رسانی و فاضلاب، شیر یک طرفه مانع از برگشت آب یا فاضلاب به پمپ‌ها و شبکه توزیع شده و این عملکرد خطر آلودگی را کمتر کرده و آسیب به پمپ‌ها و افت فشار را کاهش می‌دهد و در نتیجه باعث افزایش عمر مفید تجهیزات را می‌شود.
• صنایع غذایی و دارویی: شیر یک طرفه در خطوط تولید مواد غذایی و دارویی، مانع از برگشت سیال به مخازن و دستگاه‌ها می‌شود و از آلوده شدن محصولات جلوگیری می‌کند. همچنین، این نوع شیر باعث حفظ بهداشت فرآیند و کنترل دقیق جریان سیال نیز می‌شود.
• سیستم‌های تهویه و خنک‌کننده صنعتی: این نوع شیر در سیستم‌های تهویه مطبوع، کولینگ و چیلرهای صنعتی، مانع از برگشت آب سرد به کمپرسورها و پمپ‌ها می‌شود و همین مورد باعث پایداری دما، کاهش مصرف انرژی و جلوگیری از آسیب مکانیکی تجهیزات می‌شود.



ویژگی‌های شیر یک طرفه

شیر یک طرفه طراحی ساده و در عین حال عملکرد مهم و حیاتی داشته که به علت دارای ویژگی‌های منحصر‌به‌فردی است و همین ویژگی‌ها این نوع شیر را در صنایع مختلف کارآمد، ایمن و قابل اعتماد کرده است. این ویژگی‌ها را می‌توان از جنبه‌های فنی، عملکردی و نگهداری بررسی نمود که انتخاب صحیح شیر بر اساس این مشخصه‌ها صورت می‌گیرد. بعضی از این ویژگی‌ها عبارت‌اند از:

• عملکرد خودکار و بدون نیاز به انرژی خارجی: شیر یک طرفه کاملا بر اساس اختلاف فشار جریان سیال عمل کرده و نیازی به اپراتور، موتور یا نیروی برق ندارد. به همین علت ایمنی سیستم افزایش یافته و هزینه‌های عملیاتی کمتر می‌شود.
• جلوگیری از برگشت جریان و ضربه قوچ: مهم‌ترین ویژگی شیر یک طرفه، جلوگیری از برگشت سیال است که از آسیب به پمپ‌ها، کمپرسورها و سایر تجهیزات جلوگیری کرده و در نتیجه خطر خرابی کمتر شده و عمر مفید تجهیزات بیشتر می‌شود.
• سازگاری با انواع سیالات و شرایط کاری: شیر یک طرفه در انواع مایع، گاز و سیالات دو فازی مورد استفاده قرار می‌گیرد و توانایی این را دارد که در دمای پایین تا بسیار بالا و فشارهای مختلف عملکردی قابل اعتماد از خود ارائه دهد.
• نگهداری و نصب ساده: طراحی ساده شیر یک طرفه باعث شده تا بازرسی، تعمیر و تعویض قطعات داخلی به راحتی صورت بگیرد. همچنین، نصب صحیح این شیر در مسیر جریان، بدون نیاز به تجهیزات پیچیده نیز ممکن است.
• انعطاف در انواع طراحی: شیر یک طرفه شامل انواع مختلفی مانند فنری، لولایی، دیسکی و ضربه‌ای است که باعث شده تا این شیر در کاربردهای فشار بالا، جریان متناوب و خطوط طولانی مورد استفاده قرار بگیرند.

مقایسه شیر یک طرفه انواع برندهای مطرح دنیا



برای کمک به تصمیم‌گیری بهتر، در جدول زیر به مقایسه فنی و کاربردی برخی از برندهای کلیدی پرداخته‌ایم.

برای انتخاب هوشمندانه، شناخت برندهای مطرح شیرآلات ضروری است. پیشنهاد می‌کنیم مقاله جامع بهترین برندهای شیرآلات صنعتی را برای بررسی کامل این موضوع مطالعه کنید.

 مقایسه شیر یک طرفه برندهای برتر جهانی



مقایسهشیر یک طرفه برندهای فعال در ایران

نکات مهم در خرید شیر یک‌طرفه

انتخاب و خرید شیر یک ‌طرفه در صنایع مختلف باید باتوجه به بعضی از پارامترهای فنی و عملیاتی صورت بگیرد تا عملکرد ایمن و پایدار سیستم تضمین شود. چرا که خرید نادرست این شیر می‌تواند به راحتی باعث برگشت جریان، آسیب به پمپ‌ها و تجهیزات شده و هزینه‌های اضافی تعمیر و نگهداری را به مهندسان تحمیل کند. بعضی از نکاتی که هنگام خرید باید به آن دقت کنید عبارت‌اند از:

• نوع و مکانیزم شیر: شیرهای یک ‌طرفه انواع مختلفی مانند فنری، لولایی، دیسکی و ضربه‌ای دارند و هر کدام از آن ها مناسب استفاده در صنایع مختلف به علت داشتن کاربردهای گوناگون، هستند.
• جنس بدنه و نشیمنگاه: انتخاب چگونگی جنس بدنه (چدن، فولاد، استنلس استیل و آلیاژهای مقاوم در برابر خوردگی) و نشیمنگاه (EPDM، PTFE، فلزی) باید حتما باتوجه به نوع سیال، دما و شرایط خورندگی صورت گیرد تا باعث افزایش عمر مفید شیر شود.
• فشار و دمای کاری: هر شیر یک‌ طرفه دارای حداکثر فشار و دمای عملیاتی مشخص است. به همین علت خرید شیر باید متناسب با فشار و دمای سیستم صورت بگیرد تا مانع از آسیب احتمالی و نشت سیال شود.
• سایز و افت فشار: سایز شیر یک طرفه باید با قطر لوله و دبی سیال تطابق داشته باشد تا افت فشار کمینه شده و در نتیجه راندمان سیستم حفظ شود.
• استانداردها و گواهینامه‌ها: بررسی استانداردهای بین‌المللی صنعتی مانندAPI, ISO, ANSI و تاییدیه‌های کیفیت از تولیدکنندگان معتبر، تضمین می‌کند که شیر می‌تواند در شرایط صنعتی سخت نیز عملکرد خوب و قابل اعتمادی از خود ارائه دهد.
• نگهداری و دسترسی آسان: شیرهایی که امکان بازرسی و تعویض قطعات داخلی راحت داشته باشند، هزینه‌های تعمیر و نگهداری را کمتر کرده و سیستم را پایدارتر می‌کند

خرید شیر یک‌طرفه از گروه صنعتی پرداد

انتخاب صحیح شیر یک طرفه باید با بررسی نوع مکانیزم (فنری، لولایی، دیسکی و ضربه‌ای)، جنس بدنه و نشیمنگاه، فشار و دمای کاری، سایز و دبی جریان صورت بگیرد. همچنین، تطابق شیر با استانداردهای جهانی API، ISO،ANSI  و سازگاری با شرایط خورندگی و نوع سیال، تاثیر به‌سزایی بر ایمنی سیستم، کاهش برگشت جریان شده و مانع از آسیب به پمپ‌ها و تجهیزات می‌شود. گروه صنعتی پرداد با ارائه شیرهای یک‌ طرفه با کیفیت مهندسی بالا، تطبیق با استانداردهای بین‌المللی و پشتیبانی فنی تخصصی، تجربه‌ای مطمئن در تامین تجهیزات برای صنایع نفت، گاز، پتروشیمی، نیروگاه و خطوط آب و فاضلاب فراهم کرده و شما می‌توانید با دریافت مشاوره به انتخاب یک شیر یک طرفه باکیفیت و با ضمانت اصالت، با خیال راحت، بپردازید.
