رولبرینگ مخروطی

در انتخاب رولبرینگ مخروطی، تفاوت برندها فقط در نام، کشور سازنده یا قیمت نیست. برای یک کاربر صنعتی، مهم‌تر این است که بداند هر برند در چه نوع کاربردی ارزش خرید بیشتری دارد، چه سطحی از اطمینان ایجاد می‌کند و آیا پرداخت هزینه بالاتر آن برای دستگاه موردنظر منطقی است یا نه.

در گروه صنعتی پرداد، برندهای مختلف بر اساس شرایط واقعی تجهیز، شماره فنی، بار، دور، حساسیت دستگاه و بودجه تعمیرات بررسی می‌شوند. در میان گزینه‌های رایج بازار، Koyo ،Nachi و KG هرکدام جایگاه متفاوتی دارند.

SKF؛ وقتی اولویت با اطمینان و کاهش ریسک خرابی است

SKF معمولاً در مقایسه با برندهای اقتصادی، قیمت بالاتری دارد اما در مقابل، کاربر صنعتی آن را با کیفیت ساخت بالا، کنترل دقیق مشخصات و عملکرد قابل‌اعتماد می‌شناسد.

در مقایسه با KG، انتخاب SKF بیشتر زمانی توجیه دارد که خرابی رولبرینگ بتواند باعث توقف خط، آسیب به گیربکس یا هزینه تعمیر قابل‌توجه شود. اگر دستگاه کم‌اهمیت باشد، اختلاف قیمت SKF ممکن است از نظر اقتصادی توجیه نداشته باشد.

در مقایسه با Koyo و Nachi، SKF معمولاً انتخاب پریمیوم‌تر و محافظه‌کارانه‌تری محسوب می‌شود؛ یعنی مشتری حاضر است هزینه بیشتری پرداخت کند تا ریسک عملیاتی را پایین بیاورد.

FAG؛ نزدیک به SKF، با تمرکز پررنگ بر کاربرد صنعتی

FAG نیز در رده برندهای مهندسی و باکیفیت بازار قرار می‌گیرد و در بسیاری از پروژه‌ها رقیب مستقیم SKF است.

تفاوت انتخاب FAG و SKF در بسیاری از کاربردها بیشتر به کد موجود، طراحی اصلی ماشین، سابقه مصرف مجموعه و دسترسی بازار برمی‌گردد تا اینکه بتوان یکی را در همه شرایط برتر دانست.

در مقایسه با برندهای ژاپنی، FAG معمولاً برای مشتری‌ای جذاب است که روی ماشین‌آلات صنعتی اروپایی، گیربکس‌ها یا تجهیزاتی با ساعت کار بالا کار می‌کند و کیفیت پایدار برایش اهمیت بیشتری از اختلاف قیمت اولیه دارد.

Timken؛ انتخاب تخصصی‌تر برای رولبرینگ مخروطی

اگر SKF و FAG را برندهای همه‌جانبه بیرینگ بدانیم، Timken در ذهن بسیاری از مصرف‌کنندگان صنعتی پیوند قوی‌تری با رولبرینگ مخروطی دارد.

در کاربردهای سنگین، سیستم‌های انتقال قدرت، خودروهای صنعتی و تجهیزات معدنی، Timken معمولاً جایگاه ویژه‌ای دارد و بسیاری از خریداران آن را به دلیل سابقه تخصصی در این نوع بیرینگ انتخاب می‌کنند.

در مقایسه با SKF، انتخاب Timken در رولبرینگ مخروطی می‌تواند بیشتر از «تخصص برند در این خانواده محصول» تأثیر بگیرد. در مقابل، برای یک تجهیز ساده یا کم‌بار، پرداخت هزینه یک برند پریمیوم مانند Timken الزاماً مزیت عملیاتی قابل‌توجهی ایجاد نمی‌کند.

Koyo؛ تعادل خوب میان کیفیت، دوام و هزینه

برند Koyo برای مصرف‌کننده‌ای جذاب است که کیفیت صنعتی می‌خواهد اما نمی‌خواهد همیشه به سطح قیمت SKF یا FAG برسد.

در مقایسه با SKF و FAG، Koyo در بسیاری از کاربردها می‌تواند گزینه متعادل‌تری از نظر قیمت و عملکرد باشد، به‌خصوص در ماشین‌آلات ژاپنی، خودرو و تجهیزات صنعتی با منشأ آسیایی.

در مقایسه با KG، Koyo معمولاً برای تجهیزاتی انتخاب می‌شود که حساسیت و ساعت کاری بالاتری دارند و کاربر حاضر است برای کیفیت و دوام بیشتر، هزینه بالاتری پرداخت کند.

به همین دلیل Koyo را می‌توان در بسیاری از پروژه‌ها در نقطه میانی میان برندهای پریمیوم اروپایی و گزینه‌های اقتصادی قرار داد.

Nachi؛ انتخاب ژاپنی برای کیفیت و عملکرد روان

Nachi از نظر جایگاه بازار به Koyo نزدیک‌تر است تا SKF یا KG. مشتری Nachi معمولاً به دنبال کیفیت ژاپنی، عملکرد پایدار و تطابق مناسب با ماشین‌آلات ژاپنی است.

در مقایسه با Koyo، انتخاب بین این دو برند اغلب به کد اصلی دستگاه، موجودی بازار و سابقه مصرف تجهیز بستگی دارد.

در مقایسه با SKF، Nachi می‌تواند در برخی کاربردها هزینه خرید پایین‌تری ایجاد کند، بدون اینکه کاربر به سراغ یک برند کاملاً اقتصادی برود. بنابراین برای کارخانه‌ای که کیفیت مهم است اما کنترل بودجه نیز اهمیت دارد، Nachi می‌تواند گزینه قابل بررسی باشد.

KG؛ زمانی که اقتصاد تعمیرات مهم‌تر از انتخاب پریمیوم است

برند KG را باید در جایگاه متفاوتی نسبت به SKF، FAG یا Timken بررسی کرد. مزیت اصلی این برند معمولاً قیمت اقتصادی‌تر و تناسب آن با کاربردهای عمومی است.

برای مثال، اگر یک کارخانه ۵۰ تجهیز جانبی داشته باشد که توقف هرکدام اثر محدودی روی تولید ایجاد می‌کند، نصب رولبرینگ پریمیوم روی همه آن‌ها الزاماً تصمیم بهینه‌ای نیست. در چنین شرایطی، KG می‌تواند هزینه نگهداری مجموعه را کنترل کند.

اما همین منطق برای گیربکس اصلی خط تولید صدق نمی‌کند. اگر خرابی بیرینگ چند ساعت تولید را متوقف کند، صرفه‌جویی اولیه در قیمت بیرینگ ممکن است در مقابل هزینه توقف بسیار ناچیز باشد.

بنابراین KG بیشتر برای مشتری‌ای مناسب است که بین «قیمت خرید» و «اهمیت دستگاه» تناسب ایجاد می‌کند، نه صرفاً کسی که ارزان‌ترین گزینه بازار را می‌خواهد.

مقایسه برندهای اروپایی، ژاپنی و اقتصادی

اگر بخواهیم این برندها را به شکل کلی دسته‌بندی کنیم، SKF و FAG را می‌توان در گروه برندهای پریمیوم اروپایی قرار داد. این برندها معمولاً برای مشتریانی جذاب هستند که کیفیت، قابلیت اطمینان، مستندات فنی و کاهش ریسک خرابی برایشان در اولویت است. نقطه ضعف اصلی آن‌ها معمولاً قیمت بالاتر و اهمیت بسیار زیاد اصالت کالا در بازار ایران است.

برندهای ژاپنی مانند Koyo و Nachi بیشتر با تعادل میان کیفیت، دوام و قیمت شناخته می‌شوند. این برندها برای ماشین‌آلات ژاپنی و بسیاری از کاربردهای صنعتی گزینه‌های بسیار منطقی هستند و معمولاً مشتری‌ای سراغ آن‌ها می‌رود که کیفیت بالا می‌خواهد اما الزاماً قصد پرداخت بالاترین قیمت بازار را ندارد.

Timken نیز اگرچه یک برند آمریکایی است، از نظر جایگاه بازار در دسته برندهای صنعتی پریمیوم قرار می‌گیرد و به‌خصوص در رولبرینگ مخروطی شهرت تخصصی دارد. برای کاربردهای سنگین و سیستم‌های انتقال قدرت، این سابقه می‌تواند دلیل مهمی برای انتخاب باشد.

در سمت اقتصادی بازار، برندهایی مانند KG قرار می‌گیرند. این دسته برای کاربردهای عمومی، تجهیزات کم‌حساسیت و کارخانه‌هایی که تعداد زیادی بیرینگ مصرف می‌کنند، می‌تواند هزینه نگهداری را به شکل محسوسی کاهش دهد. البته استفاده از برند اقتصادی زمانی منطقی است که ریسک خرابی و هزینه توقف دستگاه پایین باشد.

در مورد برندهای چینی نیز نمی‌توان صرفاً بر اساس کشور سازنده حکم کلی صادر کرد. بازار چین طیف بسیار گسترده‌ای از تولیدکنندگان را شامل می‌شود؛ از محصولات بسیار اقتصادی تا سازندگانی با سطح کیفی صنعتی قابل‌قبول. بنابراین در انتخاب یک برند چینی، بررسی سازنده واقعی، مشخصات فنی، سابقه مصرف، کنترل کیفیت و اصالت کالا اهمیت بیشتری از عبارت «ساخت چین» دارد.

در نهایت کدام گروه برای شما مناسب‌تر است؟

برای خطوط حساس، گیربکس‌های اصلی و تجهیزاتی که خرابی آن‌ها هزینه زیادی ایجاد می‌کند، برندهای پریمیوم مانند SKF، FAG و Timken معمولاً ارزش بررسی بیشتری دارند.

برای ماشین‌آلات صنعتی عمومی و به‌خصوص تجهیزات ژاپنی، Koyo و Nachi می‌توانند تعادل بسیار خوبی میان کیفیت و هزینه ایجاد کنند.

برای تجهیزات کم‌حساسیت، ماشین‌آلات جانبی و کاربردهایی که تعویض بیرینگ ساده و کم‌هزینه است، برندهای اقتصادی مانند KG می‌توانند انتخاب منطقی‌تری باشند.

در نهایت، بهترین رولبرینگ لزوماً گران‌ترین محصول نیست؛ بهترین انتخاب، برندی است که سطح کیفیت و قیمت آن با اهمیت واقعی دستگاه و هزینه احتمالی خرابی متناسب باشد.

راهنمای خواندن کد رولبرینگ مخروطی

برای خواندن کد رولبرینگ مخروطی باید ابتدا سیستم شماره‌گذاری آن را شناخت؛ زیرا نحوه تفسیر کد در مدل‌های متریک و اینچی متفاوت است و در برخی برندها، کدها به‌صورت مستقل برای اجزای مختلف یا یک مجموعه کامل تعریف می‌شوند.

تفاوت شماره‌گذاری متریک و اینچی

در رولبرینگ‌های مخروطی متریک، کد اصلی معمولاً خانواده ابعادی و قطر سوراخ را مشخص می‌کند. برای نمونه، در کد 32018 عدد 320 نام سری است و کد سوراخ 18 به قطر داخلی 90 میلی‌متر اشاره دارد؛ زیرا از کد 04 به بعد، حاصل ضرب دو رقم پایانی در 5 قطر سوراخ را بر حسب میلی‌متر نشان می‌دهد. کدهای 00، 01، 02 و 03 به‌ترتیب برای قطرهای 10، 12، 15 و 17 میلی‌متر به‌کار می‌روند. پسوندهایی مانند X یا Q نیز باید جداگانه و مطابق کاتالوگ همان سازنده کنترل شوند.

در رولبرینگ‌های مخروطی اینچی، به‌ویژه محصولات Timken و کدهای مبتنی بر استاندارد ABMA، Cone و Cup معمولاً شماره قطعه مستقل دارند و نمی‌توان قطر داخلی یا خارجی را تنها با یک فرمول ساده از روی کد استخراج کرد. هنگام جایگزینی یک رولبرینگ اینچی، ثبت هر دو شماره حک‌شده روی Cone و Cup مطمئن‌تر از تطبیق صرف ابعاد ظاهری است.

Set Number در Timken و تطابق Cup/Cone

Set Number در سیستم فروش Timken شناسه یک ترکیب مشخص از Cone و Cup است. برای مثال، SET401 به مجموعه Cone شماره 580 و Cup شماره 572 اشاره می‌کند. بنابراین Set Number شماره قطعه هر رینگ نیست؛ بلکه راهی سریع برای سفارش همان جفت تأییدشده است.

برای استعلام رولبرینگ مخروطی اینچی بهتر است Set Number، شماره Cone و شماره Cup هم‌زمان اعلام شوند. اگر فقط یکی از این اطلاعات در دسترس است، تطابق باید با کاتالوگ رسمی برند و مشخصات کامل ابعادی، زاویه مسیر غلتش و کاربرد تجهیز بررسی شود؛ شباهت قطر داخلی، قطر خارجی و عرض به‌تنهایی تأییدکننده یکسان‌بودن مجموعه نیست.

مدل‌های رایج رولبرینگ مخروطی بر اساس سایز و سری ساخت

سری 30200 رولبرینگ مخروطی

سری 30200 یکی از پرکاربردترین خانواده‌های رولبرینگ مخروطی است که معمولاً برای کاربردهای عمومی صنعتی، تجهیزات انتقال قدرت و مجموعه‌هایی با بار ترکیبی متوسط استفاده می‌شود. این سری نسبت به مدل‌های سنگین‌تر، ابعاد جمع‌وجورتری دارد و در تجهیزاتی که محدودیت فضای نصب وجود دارد، گزینه مناسبی محسوب می‌شود.

سری 30300 رولبرینگ مخروطی

رولبرینگ‌های مخروطی سری 30300 نسبت به سری 30200 ظرفیت تحمل بار بالاتری دارند و در کاربردهایی که نیروهای شعاعی و محوری افزایش پیدا می‌کند، استفاده می‌شوند. این گروه در ماشین‌آلات صنعتی، گیربکس‌ها و تجهیزات دوار با بار متوسط تا سنگین کاربرد دارد.

سری 31300 رولبرینگ مخروطی

سری 31300 با طراحی خاص‌تر، معمولاً برای شرایطی استفاده می‌شود که ظرفیت تحمل بار محوری و شعاعی بیشتری نسبت به سری‌های استاندارد مورد نیاز است. این مدل‌ها در تجهیزات صنعتی سنگین و مجموعه‌هایی که فشار کاری بالاتری دارند، بررسی می‌شوند.

سری 32000 رولبرینگ مخروطی

سری 32000 از خانواده‌های متریک فشرده رولبرینگ مخروطی است و در بسیاری از گیربکس‌ها، پمپ‌ها، ماشین‌آلات و مجموعه‌های انتقال قدرت استفاده می‌شود. این سری زمانی بررسی می‌شود که تحمل بار ترکیبی در کنار محدودیت نسبی فضای شعاعی و عرض نصب اهمیت داشته باشد. انتخاب نهایی باید بر اساس کد کامل، ظرفیت بار و سرعت مجاز همان برند انجام شود.

سری 32200 رولبرینگ مخروطی

این سری به دلیل ظرفیت بار بالاتر، یکی از گزینه‌های رایج در ماشین‌آلات سنگین، سیستم‌های انتقال قدرت و کاربردهایی است که دوام کاری اهمیت زیادی دارد.

سری 32300 رولبرینگ مخروطی

رولبرینگ‌های سری 32300 در رده سنگین‌تر قرار می‌گیرند و برای شرایطی که بارگذاری شدید، ضربه مکانیکی یا کارکرد مداوم وجود دارد، انتخاب می‌شوند.

سری 32900 رولبرینگ مخروطی

سری 32900 مقطع باریک‌تری دارد و برای موقعیت‌هایی مناسب است که فضای شعاعی و عرض نصب محدود باشد. در کدهای هم‌قطر، ابعاد جمع‌وجور این سری معمولاً با ظرفیت بار کمتر از سری‌های پهن‌تر همراه است؛ بنابراین جایگزینی آن با سری 32000، 33000، 33100 یا 33200 فقط با مقایسه جدول ابعادی و ظرفیت بار مجاز است.

سری 33000 رولبرینگ مخروطی

سری 33000 در قطر داخلی مشابه، معمولاً عرض و مقطع بزرگ‌تری نسبت به سری 32000 دارد و برای مجموعه‌هایی بررسی می‌شود که ظرفیت بار و صلبیت بیشتری نیاز دارند اما هنوز محدودیت فضای نصب مطرح است. اختلاف عرض Cup و Cone و ظرفیت‌های دینامیکی و استاتیکی باید از روی کد کامل محصول کنترل شود.

سری 33100 رولبرینگ مخروطی

سری 33100 برای کاربردهای متریک با بار ترکیبی بالاتر و نیاز به مقطع بزرگ‌تر به‌کار می‌رود. این سری در بسیاری از سایزهای هم‌قطر از سری 33000 پهن‌تر است؛ بااین‌حال ظرفیت واقعی، زاویه تماس و سرعت مجاز میان سازندگان و پسوندهای مختلف یکسان نیست و نباید فقط از روی نام سری تصمیم گرفت.

سری 33200 رولبرینگ مخروطی

سری 33200 در میان سری‌های 32000، 32900، 33000، 33100 و 33200 معمولاً مقطع سنگین‌تری دارد و برای بارهای ترکیبی بیشتر و فضای نصب بزرگ‌تر بررسی می‌شود. این افزایش ابعاد می‌تواند ظرفیت بار را بالا ببرد، اما بر سرعت مجاز، وزن، تولید حرارت و ابعاد نشیمن نیز اثر می‌گذارد؛ به همین دلیل تطبیق شفت، هوزینگ و شرایط روانکاری ضروری است.

اگر چند سال در بازار بیرینگ کار کرده باشید، خیلی زود متوجه می‌شوید که انتخاب رولبرینگ مخروطی با این جمله که «ابعادش یکی باشد، پس مناسب است» تمام نمی‌شود.

بخش قابل‌توجهی از خرابی‌هایی که در بازار به حساب کیفیت پایین بلبرینگ گذاشته می‌شوند، در واقع از انتخاب اشتباه کد، تنظیم نامناسب لقی، نصب نادرست یا انتخاب برندی که با حساسیت دستگاه تناسب ندارد ناشی می‌شوند.

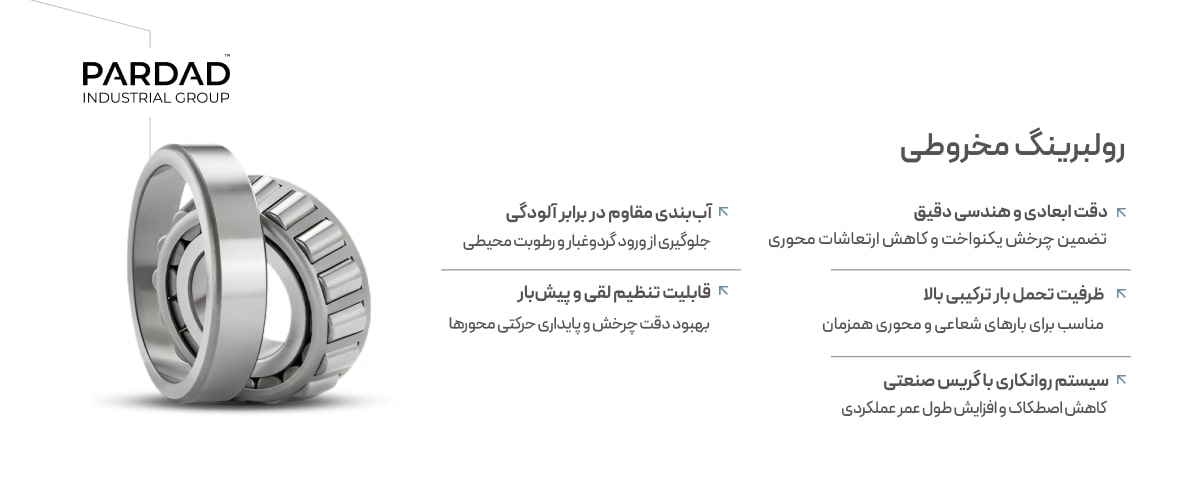

رولبرینگ مخروطی به دلیل طراحی خاص رولرها و مسیر غلتش، توانایی تحمل هم‌زمان بار شعاعی و محوری را دارد و به همین دلیل در گیربکس‌ها، هاب‌ها، دیفرانسیل‌ها، ماشین‌آلات صنعتی، تجهیزات معدنی و بسیاری از مجموعه‌های انتقال قدرت دیده می‌شود. اما همین ویژگی باعث می‌شود انتخاب و نصب آن نسبت به یک بلبرینگ ساده حساس‌تر باشد.

اگر برای خرید رولبرینگ مخروطی مراجعه کرده‌اید، قبل از اینکه درباره برند و قیمت سؤال کنید، این موارد را مشخص کنید.

اول از همه: کد کامل بیرینگ را پیدا کنید

اگر بیرینگ قبلی هنوز در اختیار شماست، بهترین نقطه شروع همان کدی است که روی Cone و Cup حک شده است.

در بسیاری از رولبرینگ‌های مخروطی، رینگ داخلی به همراه رولرها و قفسه یک مجموعه و رینگ خارجی یک قطعه جداگانه است. بنابراین فقط خواندن یک شماره و سفارش بر اساس آن می‌تواند دردسر ایجاد کند.

تجربه بازار نشان می‌دهد یکی از اشتباهات رایج این است که مشتری فقط کد Cone یا فقط کد Cup را اعلام می‌کند، در حالی که برای تطبیق مطمئن باید ترکیب کامل بررسی شود.

اگر نوشته روی بیرینگ پاک شده، زنگ زده یا قابل خواندن نیست، سراغ اندازه‌گیری بروید؛ ولی تا زمانی که کد اصلی قابل بازیابی است، اندازه‌گیری را جایگزین شماره فنی نکنید.

اگر کد ندارید، سه اندازه کافی نیست

خیلی‌ها برای خرید فقط این سه عدد را اعلام می‌کنند:

قطر داخلی × قطر خارجی × عرض

این اطلاعات شروع خوبی است، اما برای رولبرینگ مخروطی همیشه کافی نیست.

دو بیرینگ ممکن است ابعاد بسیار نزدیک یا حتی یکسان داشته باشند اما از نظر زاویه تماس، ظرفیت بار، عرض Cup و Cone، طراحی داخلی یا سری متفاوت باشند.

بنابراین اگر کد ندارید، علاوه بر قطر داخلی، خارجی و عرض، بهتر است این موارد هم مشخص شود:

• عرض رینگ داخلی و خارجی

• برند و کشور سازنده بیرینگ قبلی

• نوع دستگاه

• محل نصب بیرینگ

• دور تقریبی شفت

• نوع بار واردشده

• عکس واضح از بیرینگ و نوشته‌های روی آن

در سفارش‌های صنعتی، دانستن اینکه قطعه برای «گیربکس» است کافی نیست؛ گیربکس یک کانوایر کوچک با گیربکس اصلی یک خط تولید از نظر انتخاب بیرینگ شرایط یکسانی ندارد.

بار دستگاه را بشناسید؛ رولبرینگ مخروطی فقط برای بار سنگین انتخاب نمی‌شود

یکی از دلایل محبوبیت رولبرینگ مخروطی، توانایی تحمل هم‌زمان بار شعاعی و بار محوری است.

اگر شفت علاوه بر بار عمود بر محور، نیروی محوری نیز دریافت می‌کند، رولبرینگ مخروطی می‌تواند انتخاب بسیار مناسبی باشد.

اما یک نکته مهم وجود دارد:

هرچه طراحی و زاویه تماس برای تحمل نیروی محوری بیشتری مناسب شده باشد، رفتار بیرینگ نیز تغییر می‌کند. بنابراین نمی‌توان صرفاً بر اساس ظاهر دو رولبرینگ مخروطی را جایگزین یکدیگر کرد.

قبل از خرید باید بدانید:

نیروی اصلی دستگاه شعاعی است، محوری است یا ترکیبی از هر دو؟

این سؤال در گیربکس‌های هلیکال، دیفرانسیل‌ها، چرخ‌ها و مجموعه‌های انتقال قدرت اهمیت زیادی دارد، زیرا این تجهیزات معمولاً نیروی محوری قابل‌توجهی ایجاد می‌کنند.

تک‌ردیفه است یا قرار است به‌صورت جفت کار کند؟

بسیاری از رولبرینگ‌های مخروطی تک‌ردیفه بار محوری را در یک جهت تحمل می‌کنند. به همین دلیل در بسیاری از ماشین‌آلات آن‌ها را به‌صورت جفت نصب می‌کنند تا مجموعه بتواند نیروهای دو جهت را کنترل کند و شفت نیز موقعیت مناسبی داشته باشد.

در عمل ممکن است آرایش بیرینگ‌ها متفاوت باشد و همین آرایش روی سختی مجموعه، تحمل ممان و تنظیم لقی تأثیر بگذارد.

پس وقتی یک رولبرینگ از یک مجموعه دو‌تایی خراب شده، تعویض یک عدد بدون بررسی بیرینگ مقابل همیشه تصمیم خوبی نیست.

اگر بیرینگ مقابل نیز ساعت کار زیادی داشته یا روی مسیر غلتش آن نشانه خوردگی، Pitting، تغییر رنگ یا سایش دیده می‌شود، بهتر است کل مجموعه بررسی شود.

لقی و Preload؛ جایی که خیلی از خرابی‌های زودرس شروع می‌شوند

رولبرینگ مخروطی از آن بیرینگ‌هایی است که تنظیم صحیح آن به اندازه کیفیت خود بیرینگ اهمیت دارد.

بعد از نصب، مجموعه می‌تواند دارای مقدار مشخصی لقی محوری یا در بعضی طراحی‌ها Preload باشد. مقدار مناسب به طراحی دستگاه و شرایط کار وابسته است.

اگر مجموعه بیش از حد سفت شود، معمولاً با افزایش اصطکاک و دما روبه‌رو می‌شوید.

اگر بیش از حد آزاد باشد، ممکن است لقی، ضربه، ارتعاش و کاهش دقت مجموعه ایجاد شود.

بنابراین جمله‌ای مثل «مهره را تا جایی سفت می‌کنیم که لقی نداشته باشد» روش مهندسی تنظیم رولبرینگ مخروطی نیست.

در تجهیز حساس، مقدار Endplay یا Preload باید طبق دستورالعمل سازنده دستگاه یا محاسبات فنی تنظیم شود.

اگر بیرینگ قبلی داغ کرده، قبل از خرید دوباره علت را پیدا کنید

این مورد در فروش صنعتی بسیار مهم است.

مشتری گاهی رولبرینگ جدید می‌خرد چون بیرینگ قبلی در مدت کوتاهی خراب شده؛ سپس همان کد و همان برند دوباره نصب می‌شود و چند ماه بعد مشکل تکرار می‌شود.

اگر عمر بیرینگ غیرعادی کوتاه بوده، قبل از متهم کردن برند این موارد را بررسی کنید:

روانکاری نامناسب، گریس یا روغن اشتباه، آلودگی، ورود آب، نصب کج، خرابی نشیمنگاه، عدم هم‌راستایی، لقی یا Preload نامناسب، بار بیش از طراحی و دمای کاری بالا.

اگر علت اصلی برطرف نشود، یک رولبرینگ گران‌قیمت هم الزاماً عمر مطلوبی نخواهد داشت.

دور کاری را دست‌کم نگیرید

این تصور که «رولبرینگ است و بار سنگین تحمل می‌کند، پس در هر سرعتی هم مناسب است» اشتباه است.

هر کد دارای محدودیت‌های سرعت و شرایط روانکاری مشخصی است. با افزایش دور، تولید حرارت و حساسیت به روانکاری و تنظیم نیز افزایش پیدا می‌کند.

اگر تجهیز دور بالایی دارد، قبل از جایگزینی یک کد مشابه، سرعت مجاز آن را در کاتالوگ همان سازنده بررسی کنید.

دو بیرینگ هم‌اندازه الزاماً مشخصات سرعت یکسانی ندارند.

انتخاب برند را با اهمیت دستگاه هماهنگ کنید

یکی از سؤالات همیشگی بازار این است:

SKF بخرم یا یک برند اقتصادی‌تر؟

پاسخ بدون دانستن دستگاه ممکن نیست.

اگر رولبرینگ داخل گیربکس اصلی خط تولید قرار دارد و خرابی آن می‌تواند چند ساعت یا چند روز کارخانه را متوقف کند، اختلاف قیمت بین SKF، FAG یا Timken و یک گزینه اقتصادی معمولاً در برابر هزینه Downtime عدد بزرگی نیست.

اما اگر همان بیرینگ روی یک تجهیز جانبی نصب شده که تعویض آن سریع است و توقفش اثری روی تولید ندارد، استفاده از یک برند اقتصادی معتبر می‌تواند کاملاً منطقی باشد.

بنابراین قبل از انتخاب برند این سؤال را بپرسید:

اگر این بیرینگ فردا خراب شود، هزینه واقعی من چقدر است؟

قیمت بیرینگ فقط بخشی از هزینه واقعی است.

هزینه توقف خط + دستمزد تعمیرات + باز و بست دستگاه + آسیب احتمالی به شفت و چرخ‌دنده + زمان تأمین مجدد قطعه، گاهی چندین برابر قیمت خود بیرینگ می‌شود.

برای تجهیزات حساس چه برندهایی ارزش بررسی بیشتری دارند؟

در کاربردهای حساس و صنعتی، برندهایی مانند SKF، FAG و Timken معمولاً در رده گزینه‌های پریمیوم قرار می‌گیرند.

SKF به دلیل گستردگی محصولات، سابقه صنعتی و سطح مهندسی بالا انتخاب رایجی در تجهیزات حساس است.

FAG در ماشین‌آلات صنعتی، گیربکس‌ها و سیستم‌های انتقال قدرت جایگاه بسیار خوبی دارد.

Timken نیز در ذهن بسیاری از فعالان صنعت ارتباط بسیار نزدیکی با رولبرینگ مخروطی دارد و در کاربردهای سنگین و انتقال قدرت یکی از گزینه‌های جدی بازار محسوب می‌شود.

این به معنی برتری مطلق یکی بر دیگری نیست. در یک تجهیز مشخص ممکن است کد اصلی، موجودی، طراحی دستگاه یا مشخصات دقیق محصول باعث شود یکی از آن‌ها انتخاب مناسب‌تری باشد.

Koyo و Nachi؛ انتخاب‌هایی که نباید دست‌کم گرفته شوند

گاهی خریدار فقط بین SKF و برندهای اقتصادی مقایسه می‌کند و برندهای ژاپنی را فراموش می‌کند.

Koyo و Nachi در بسیاری از ماشین‌آلات ژاپنی، خودروها و تجهیزات صنعتی سابقه بسیار خوبی دارند.

اگر دستگاه شما ژاپنی است و بیرینگ اصلی آن Koyo یا Nachi بوده، فقط به دلیل مشهورتر بودن یک برند دیگر الزاماً دلیلی برای تغییر وجود ندارد.

در بسیاری از کاربردها، برندهای ژاپنی تعادل بسیار مناسبی میان کیفیت، قیمت و قابلیت اطمینان ایجاد می‌کنند.

KG و گزینه‌های اقتصادی؛ چه زمانی منطقی‌اند؟

خرید اقتصادی با خرید بی‌کیفیت فرق دارد.

فرض کنید یک کارخانه ده‌ها کانوایر، فن یا تجهیز جانبی دارد. نصب بیرینگ پریمیوم روی تمام این تجهیزات می‌تواند بودجه نگهداری را به‌شدت افزایش دهد.

اگر خرابی یک دستگاه اثر جدی روی تولید ندارد و تعویض بیرینگ هم ساده است، انتخاب یک برند اقتصادی قابل‌اعتماد می‌تواند تصمیم منطقی‌تری باشد.

KG معمولاً در چنین مقایسه‌هایی قرار می‌گیرد.

اما همان برند اقتصادی را نباید صرفاً به دلیل اختلاف قیمت روی گیربکس اصلی، شفت حساس یا تجهیزی نصب کرد که خرابی آن می‌تواند خسارت سنگین ایجاد کند.

اصل ساده این است:

سطح کیفیت بیرینگ باید با سطح اهمیت تجهیز متناسب باشد.

بیرینگ اروپایی، ژاپنی یا اقتصادی آسیایی؟

به‌صورت کلی و نه به‌عنوان یک قانون مطلق، می‌توان بازار را این‌گونه نگاه کرد:

برندهای پریمیوم اروپایی مانند SKF و FAG بیشتر انتخاب کاربری هستند که قابلیت اطمینان، مستندات مهندسی، تنوع طراحی و کاهش ریسک خرابی برایش اهمیت زیادی دارد.

برندهای ژاپنی مانند Koyo و Nachi معمولاً به کیفیت ساخت، عملکرد پایدار و تعادل مناسب میان قیمت و کیفیت شناخته می‌شوند و در ماشین‌آلات ژاپنی انتخاب بسیار طبیعی‌ای هستند.

برندهای اقتصادی آسیایی نیز برای تجهیزات عمومی و مصرف‌های پرتعداد می‌توانند ارزش خرید مناسبی داشته باشند، اما در این گروه فاصله کیفی میان تولیدکنندگان بیشتر است؛ بنابراین نام سازنده، اصالت محصول و سابقه عملکرد آن اهمیت زیادی پیدا می‌کند.

در مورد محصولات چینی نیز نباید صرفاً با عبارت «چینی» تصمیم گرفت. تولیدکنندگان چینی از محصولات بسیار ارزان تا بیرینگ‌های صنعتی با سطح کیفی مناسب را پوشش می‌دهند. باید خود برند و مشخصات محصول بررسی شود، نه فقط کشور تولیدکننده.

به ظاهر بسته‌بندی اعتماد نکنید؛ اصالت در برندهای معروف حیاتی است

هرچه برند مشهورتر و گران‌تر باشد، حساسیت مسئله اصالت بیشتر می‌شود.

یک SKF تقلبی الزاماً از یک برند اقتصادی اصلی بهتر نیست؛ حتی می‌تواند انتخاب بسیار بدتری باشد.

در خرید برندهای پریمیوم، فقط ظاهر جعبه، رنگ چاپ یا نوشته روی بیرینگ را ملاک قرار ندهید. زنجیره تأمین فروشنده، فاکتور معتبر، تطبیق کد، مشخصات فنی و سابقه تأمین اهمیت بیشتری دارد.

اگر بین «برند پریمیوم مشکوک» و «برند معتبر اقتصادی با اصالت مشخص» قرار گرفته‌اید، مسئله را صرفاً بر اساس لوگوی روی جعبه حل نکنید.

به وضعیت شفت و هوزینگ هم نگاه کنید

گاهی خریدار بهترین رولبرینگ بازار را نصب می‌کند اما نشیمنگاه شفت خورده شده است.

نتیجه؟

رینگ روی شفت حرکت می‌کند، Fit مناسب از بین می‌رود، حرارت ایجاد می‌شود و بیرینگ جدید خیلی زود آسیب می‌بیند.

قبل از نصب بیرینگ جدید، به‌خصوص بعد از یک خرابی شدید، شفت و هوزینگ را از نظر سایش، Oval شدن، خط و خش، تغییر رنگ حرارتی و Fit بررسی کنید.

بیرینگ جدید نمی‌تواند ایراد مکانیکی محل نصب را جبران کند.

روانکاری را بر اساس «همیشه همین گریس را می‌زدیم» انتخاب نکنید

نوع و مقدار روانکار مستقیماً روی عمر رولبرینگ مخروطی اثر دارد.

کمبود روانکار می‌تواند باعث افزایش تماس فلز با فلز و دما شود؛ پر کردن بیش از حد نیز می‌تواند هم‌زدن گریس و افزایش حرارت ایجاد کند.

ویسکوزیته روغن یا نوع گریس باید با دور، بار، دما و شرایط محیطی دستگاه سازگار باشد.

در محیط‌های معدنی، سیمان، فولاد یا خطوط شست‌وشو، مسئله آب و آلودگی نیز اهمیت بیشتری پیدا می‌کند.

اگر دستگاه خارجی است، اول دنبال OEM Code بگردید

در ماشین‌آلات وارداتی معمولاً پیدا کردن شماره OEM یا شماره موجود در Parts Manual بسیار ارزشمند است.

اگر فقط بیرینگ قدیمی را اندازه‌گیری کنید ممکن است به چند گزینه مشابه برسید، اما OEM Code می‌تواند مسیر Cross Reference را بسیار دقیق‌تر کند.

برای ماشین‌آلات خاص بهتر است هنگام استعلام این موارد را ارسال کنید:

مدل دستگاه، سازنده، Serial یا Model مربوط، شماره قطعه OEM و کد حک‌شده روی بیرینگ قبلی.

یک اشتباه رایج: تغییر برند بدون بررسی Suffix

فرض کنید روی بیرینگ عدد اصلی را پیدا کرده‌اید و همان عدد را در یک برند دیگر سفارش می‌دهید.

هنوز کار تمام نشده است.

پسوندها یا Suffixهای هر سازنده می‌توانند اطلاعاتی درباره طراحی داخلی، قفسه، تلرانس، لقی یا ویژگی‌های دیگر بدهند و سیستم نام‌گذاری برندها الزاماً یکسان نیست.

بنابراین در Cross Reference حرفه‌ای، فقط قسمت عددی کد با هم مقایسه نمی‌شود؛ مشخصات فنی دو محصول نیز باید تطبیق داده شود.

قبل از خرید این ۱۰ سؤال را جواب دهید

اگر بخواهیم کل تجربه انتخاب رولبرینگ مخروطی را به یک چک‌لیست عملی تبدیل کنیم، قبل از ثبت سفارش پاسخ این موارد را داشته باشید:

1. کد کامل Cone و Cup چیست؟

2. ابعاد دقیق بیرینگ چیست؟

3. بیرینگ روی چه دستگاهی نصب می‌شود؟

4. بار شعاعی، محوری یا ترکیبی است؟

5. دور کاری دستگاه چقدر است؟

6. بیرینگ به‌صورت تکی کار می‌کند یا جفت؟

7. روش تنظیم Endplay یا Preload چیست؟

8. روانکاری با گریس است یا روغن؟

9. خرابی این تجهیز چه مقدار Downtime ایجاد می‌کند؟

10. آیا برند و کالای انتخاب‌شده اصالت قابل اطمینانی دارد؟

اگر پاسخ چند مورد از این سؤالات مشخص نیست، انتخاب بیرینگ صرفاً بر اساس قیمت ریسک بالاتری دارد.

تنظیم لقی محوری و پیش‌بار رولبرینگ مخروطی

در تنظیم رولبرینگ مخروطی، مقدار لقی محوری یا پیش‌بار مستقیماً بر اصطکاک، دمای کار، پایداری شفت و عمر بیرینگ اثر می‌گذارد؛ بنابراین باید با توجه به نوع آرایش و دستور سازنده به‌درستی تنظیم و کنترل شود.

تفاوت Endplay و Preload

Endplay مقدار حرکت آزاد محوری مجموعه پس از نصب است؛ Preload حالت مقابل آن و به‌معنای ایجاد پیش‌بار یا لقی منفی کنترل‌شده است. Endplay بیش از حد می‌تواند ضربه، ارتعاش و ناپایداری شفت را افزایش دهد و Preload بیش از حد نیز اصطکاک، گشتاور راه‌اندازی و دمای کار را بالا می‌برد. عدد مناسب برای همه تجهیزات یکسان نیست و به آرایش بیرینگ، بار، سرعت، انطباق شفت و هوزینگ، روانکاری و تغییرات دما بستگی دارد.

روش تنظیم لقی محوری رولبرینگ مخروطی

در روش عمومی تنظیم، ابتدا سطوح و قطعات بررسی و بیرینگ با روانکار تمیز نصب می‌شود. سپس هم‌زمان با چرخاندن شفت یا هاب، مهره تنظیم به‌تدریج سفت می‌شود تا رولرها روی مسیر غلتش بنشینند. پس از نشاندن مجموعه، مهره مطابق دستور سازنده تجهیز عقب‌گرد یا دوباره تنظیم و در موقعیت نهایی قفل می‌شود.

کنترل Endplay معمولاً با ساعت اندیکاتور و اعمال حرکت محوری در دو جهت انجام می‌شود. در مونتاژهای پیش‌بارشده، روش‌هایی مانند گشتاور چرخش، شیم یا اسپیسر کالیبره طبق نقشه سازنده به‌کار می‌رود. مقدار گشتاور مهره، میزان عقب‌گرد و بازه مجاز لقی باید از دستور OEM همان دستگاه گرفته شود؛ یک عدد عمومی برای گیربکس، هاب چرخ و ماشین‌آلات صنعتی قابل تعمیم نیست. پس از قفل‌کردن مهره نیز اندازه‌گیری باید تکرار شود.

محدودیت جایگزینی Cup یا Cone به‌صورت جداگانه

جداشدنی‌بودن Cup و Cone به این معنا نیست که هر رینگ هم‌سایز را می‌توان به‌تنهایی جایگزین کرد. پروفیل رولر، زاویه مسیر غلتش، شعاع گوشه‌ها، تلرانس عرض و کلاس دقت ممکن است بین کدها یا سازندگان متفاوت باشد؛ در نتیجه یک ترکیب نامنطبق می‌تواند توزیع بار، لقی و عمر کاری مجموعه را تغییر دهد. در سرویس‌های حساس، به‌ویژه هاب و اکسل، تعویض هم‌زمان Cup و Cone متناظر توصیه می‌شود.

در رولبرینگ‌های جفت‌شده، دو ردیفه، چهار ردیفه یا مجموعه‌های دارای اسپیسر، قطعات کارخانه‌ای می‌توانند برای Endplay یا Preload مشخص سنگ‌زنی و سریال‌گذاری شده باشند. در این حالت نباید Cup، Cone یا اسپیسر یک مجموعه با قطعه‌ای از ست یا شماره سریال دیگر مخلوط شود، مگر آنکه سازنده تجهیز یا کاتالوگ رسمی، جایگزینی را صریحاً تأیید کرده باشد.
