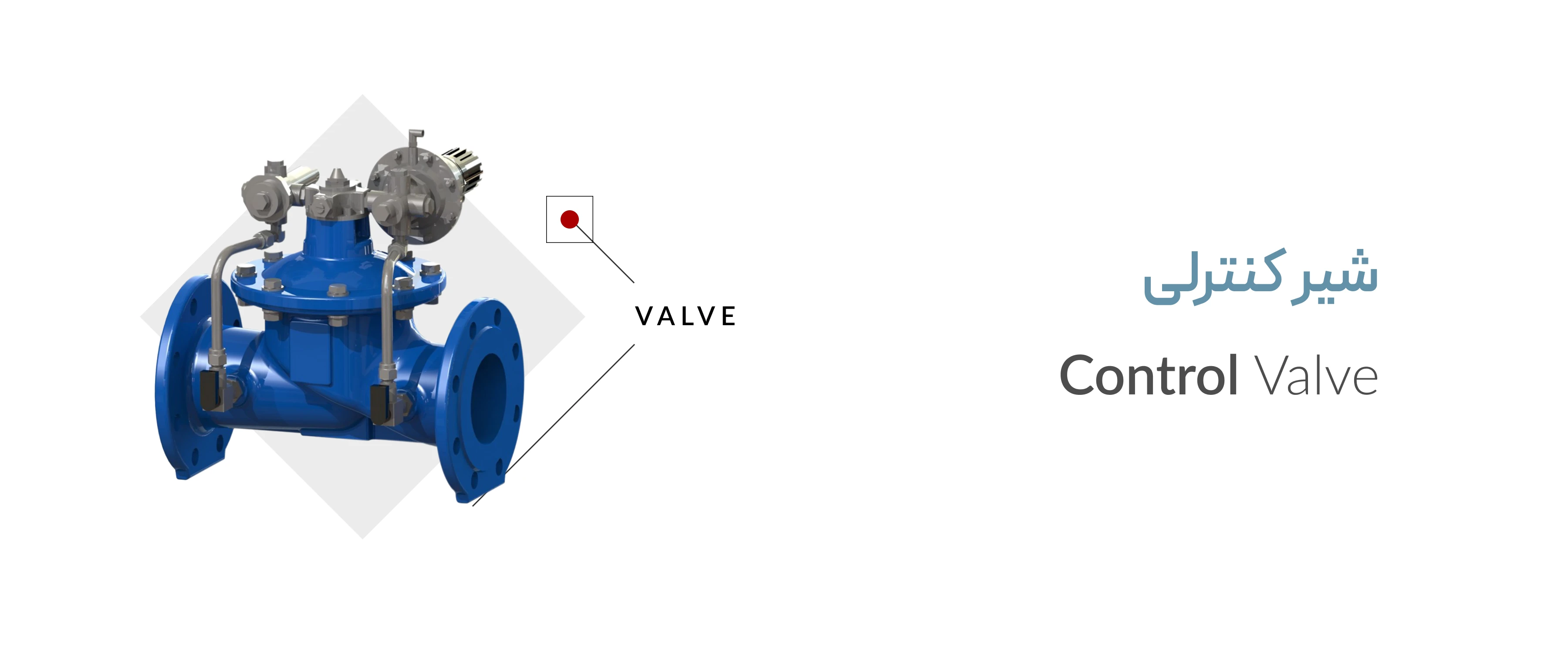

در صنایع مختلف، کنترل دقیق جریان سیالات نقش مهمی در افزایش راندمان و ایمنی سیستمها دارد. شیرکنترلی بهعنوان یکی از اجزای کلیدی سیستمهای کنترلی، وظیفه تنظیم دبی، فشار و دمای سیال را بر عهده دارد. انتخاب درست این تجهیز نیازمند شناخت فنی و تامین کننده معتبر است. گروه صنعتی پرداد با تجربه در حوزه تجهیزات صنعتی، امکان ارائه انواع شیرکنترلی متناسب با نیاز پروژهها را فراهم می کند. در این مقاله به بررسی کامل عملکرد، انواع و کاربردهای شیرکنترلی میپردازیم.
شیرکنترلی چگونه کار میکند؟
عملکرد شیرکنترلی برپایه یک حلقه کنترلی است:
- سنسورها (دما، فشار، دبی و ...): اطلاعات را اندازهگیری میکند.
- کنترلر (PLC یا DCS): دادهها را تحلیل میکند.
- سیگنال کنترلی: به شیر کنترلی ارسال میشود.
- عملگر( actuator): موقعیت شیر را تغییر میدهد.
- جریان سیگنال تغییر میکند.
انواع سیگنال کنترلی
نوع سیگنالها بستگی به طراحی سیستم، سطح اتوماسیون و کاربرد صنعتی یا تاسیساتی دارند. رایجترین نوع سیگنال کنترلی عبارتند از:
- ۲۰-۴ میلی آمپر(صنایع)
- ۱۰-۰ ولت(HVAC)
- سیگنال پنوماتیکی(سیستمهای قدیمی)
اجزای اصلی شیرکنترلی
هرشیر کنترلی از سه بخش اصلی تشکیل شده است:
۱- بدنه شیر( VALVE BODY)
بخش اصلی که سیال از آن عبور میکند و در انواع مختلفی مانند:

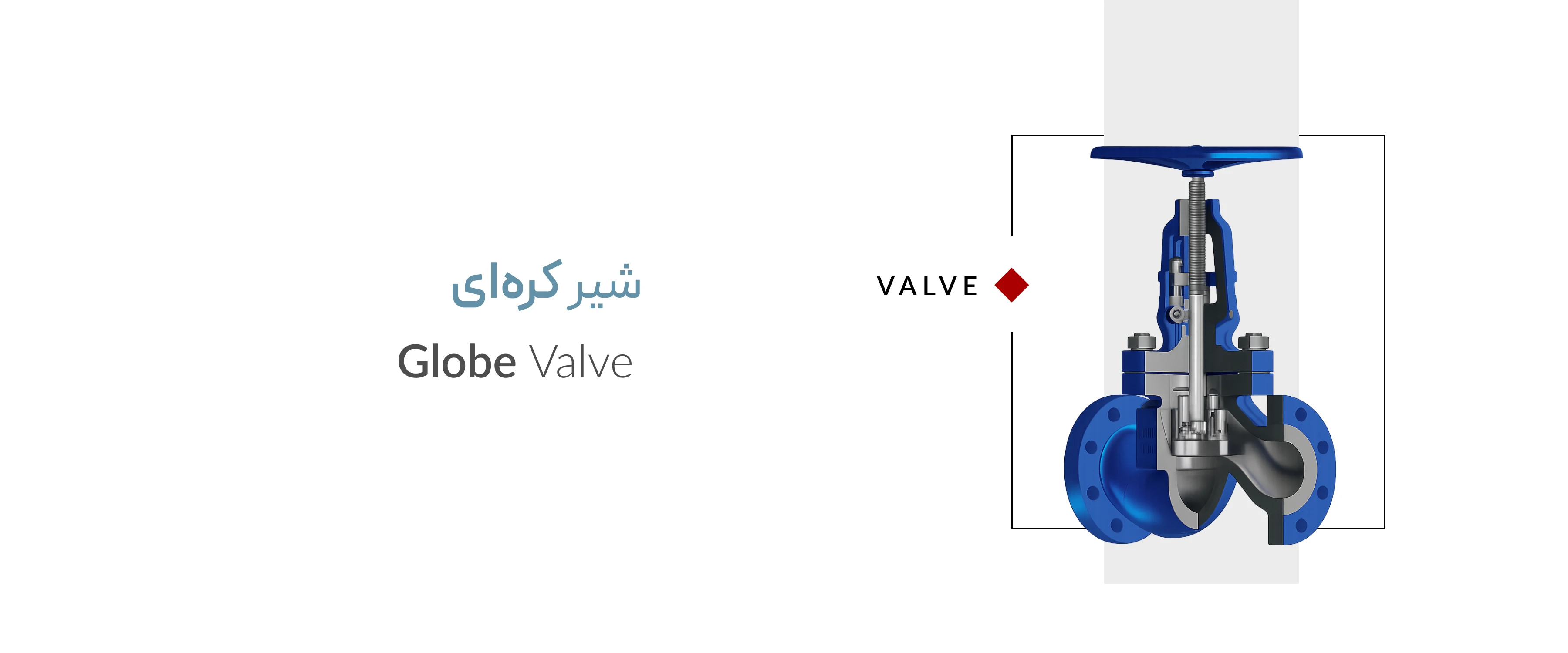

- گلوب

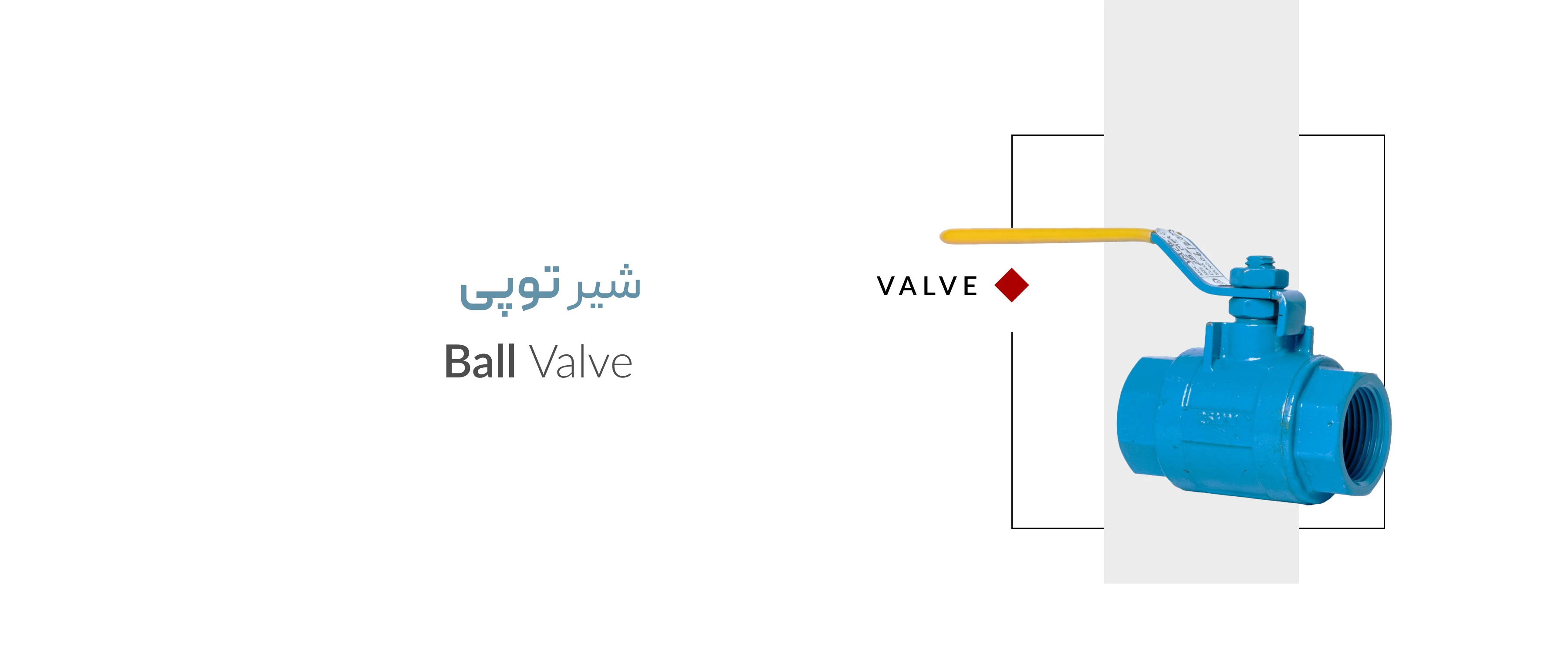

- توپی

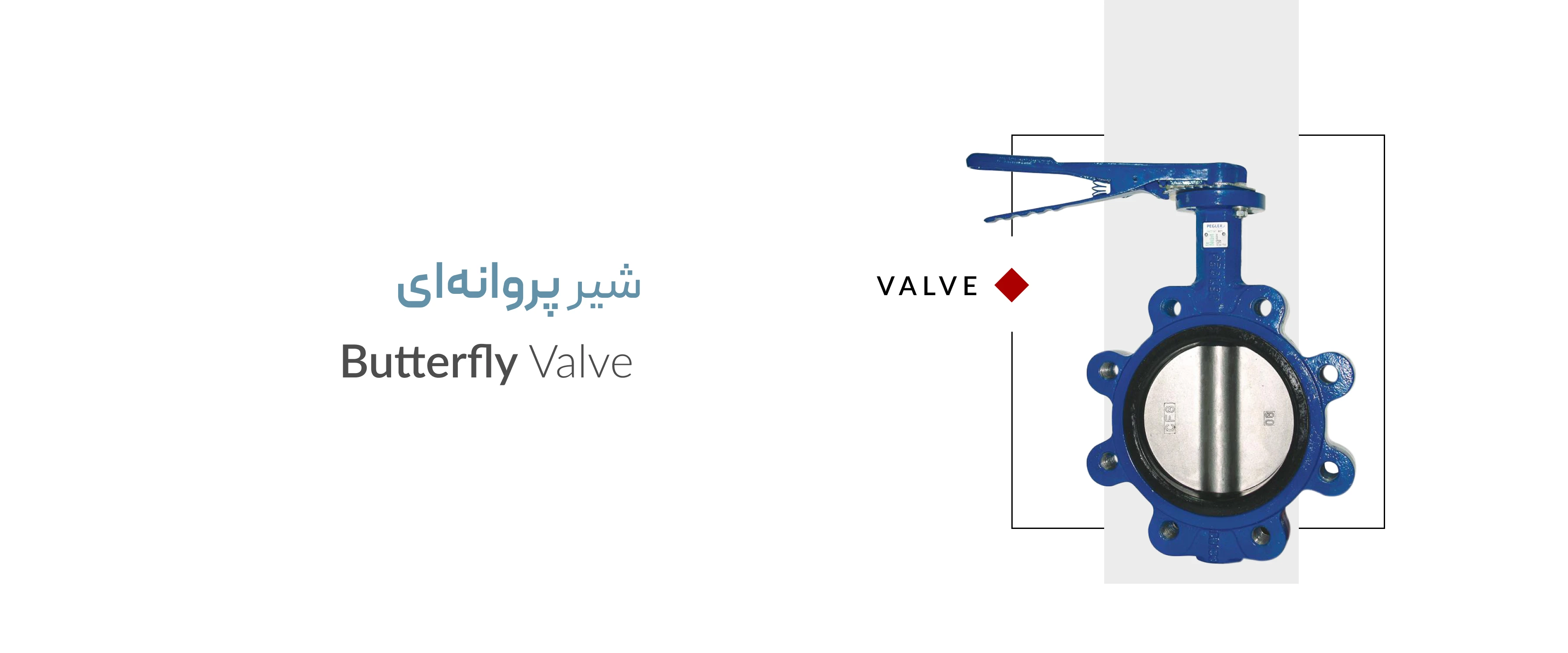

- پروانهای

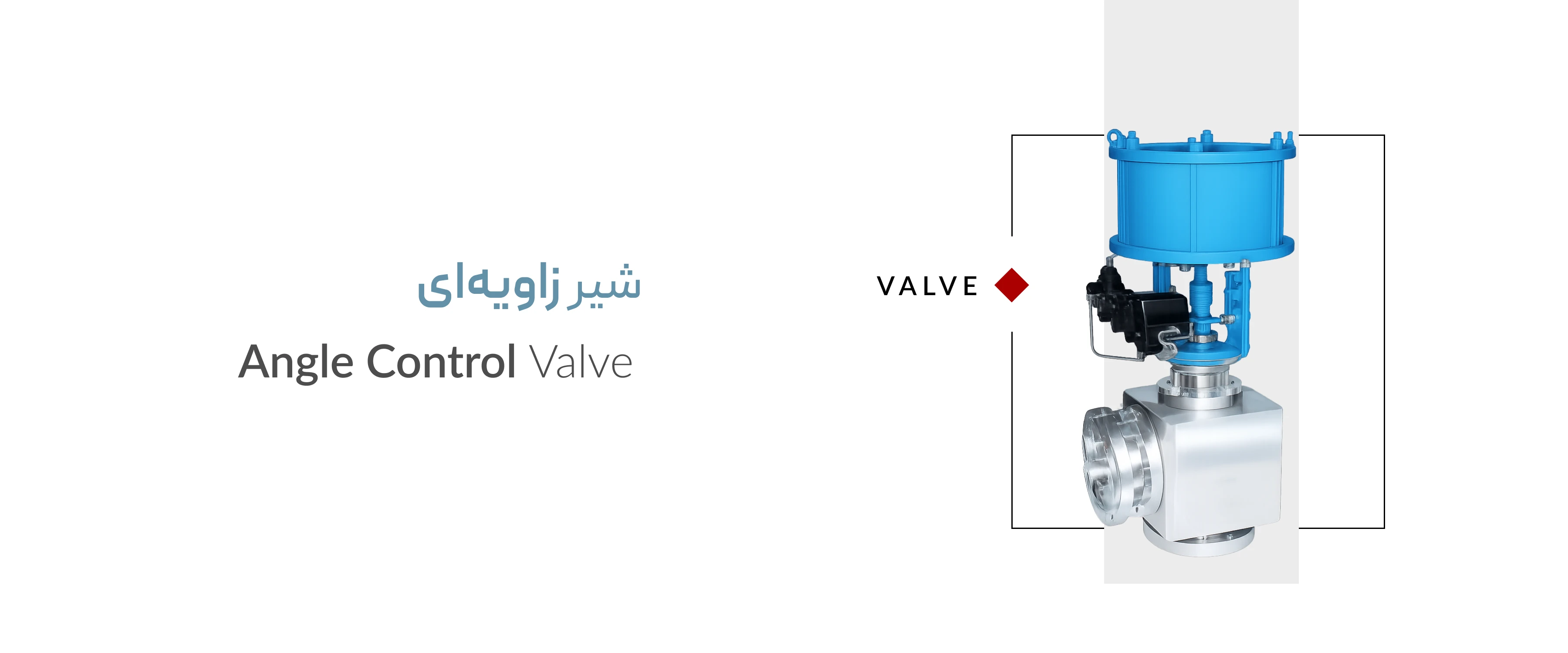

- زاویهای
تولید میشود.
۲-عملگر (ACTUATOR)
وظیفه حرکت دادن شیر را برعهده دارد:
- پنوماتیکی
- الکتریکی
- هیدرولیکی
۳- پوزیشنر (VOLVE POSITIONER)
پوزیشنر تضمین میکند که شیر دقیقا به موقعیت درخواستی سیستم کنترل برسد و خطاهای ناشی از اصطکاک یا فشار را اصلاح میکند.
انواع شیرکنترلی براساس نوع حرکت
شیرکنترلی با حرکت خطی:
در شیرکنترلی با حرکت خطی، المان حرکتی بصورت رفتوبرگشتی حرکت میکند که باعث دقت بالاتر در تنظیم جریان میشود؛ نمونه آن شیرگلوپ و شیرزاویهای است و معمولا در فرایندهای حساس و دقیق که کنترل پایدار دبی و فشار اهمیت بالایی دارد، استفاده میشود.
شیرکنترلی با حرکت دورانی:
در این مدل، حرکت بصورت چرخشی است:
- شیر توپی
- شیر پروانهای
مزیت: سرعت بالا، ابعاد کوچک
کاربرد: دبی های بالا و قطرهای بزرگ
انواع شیرکنترلی براساس عملکرد
این موارد انواع شیرکنترلی را براساس عملکرد نشان میدهد و نحوه کنترل جریان یا فشار در سیستم را مشخص میکند.
- شیرکنترلی مدولار: تنظیم پیوسته جریان
- شیر ON\OFF: فقط باز یا بسته
- شیر فشار مستقل: دبی ثابت بدون تاثیر نوسان فشار
انواع شیرکنترلی بر اساس نوع عملگر
این جدول انواع شیرکنترلی را براساس نوع عملگر، همراه با مزایا، معایب و کاربرد صنعتی آنها نشان میدهد.
| نوع عملگر | مزایا | معایب | کاربرد |
| پنوماتیکی | ایمن، سریع | نیاز به هوای فشرده | نفت و گاز |
| الکتریکی | دقت بالا | حساس به رطوبت | HVAC |
| هیدرولیکی | قدرت زیاد | هزینه بالا | فشارهای بالا |
شیرکنترلی و تفاوت آن با شیرپروانهای
یکی از سوالات رایج این است که آیا شیر کنترلی همان شیرپروانه ای است؟
خیر، اما شیرپروانهای میتواند به عنوان شیر کنترلی استفاده شود.
بصورت خلاصه اگر بخواهیم بگوییم شیرکنترلی یک کاربرد دارد ولی شیرپروانهای یک نوع شیر است و اگر به عملگر و پوزیشنر مجهز شود، میتواند نقش شیرکنترلی را ایفا کند.
کاربردهای شیرکنترلی در صنعت
شیرکنترلی تقریبا در تمام صنایع حیاتی حضور دارد:
- سیستمهای گرمایش و سرمایش(HVAC)
- صنایع نفت، گاز و پتروشیمی
- نیروگاههای بخار و سیکل ترکیبی
- تصفیه خانههای آبوفاضلاب
- صنایع غذایی و دارویی
- خطوط بخار و آب داغ
نکات مهم در انتخاب شیر کنترلی
در انتخاب شیر کنترلی مناسب، بررسی نکات کلیدی اهمیت زیادی دارد تا عملکرد سیستم بهینه و ایمن باشد. ابتدا باید نوع سیال شامل مایع، گاز یا بخار مشخص شود، زیرا جنس و نوع شیر به آن وابسته است. دما و فشار کاری نیز برای تحمل شرایط عملیاتی تعیین کنندهاند. دبی مورد نیاز (CV) و نوع کنترل شیر، مدولار یا ON\OFF، در انتخاب سایز و عملکرد شیر تاثیرگذار هستند. همچنین نوع سیگنال کنترلی باید با سیستم اتوماسیون سازگار باشد. در نهایت، بررسی نیاز به حالت ایمن (FAIL CLOSE\FAIL OPEN) برای عملکرد ایمن در شرایط اضطراری ضروری است. رعایت این نکات، انتخاب شیرکنترلی بهینه و افزایش بهرهوری سیستم را تضمین میکند.
کشورهای سازنده شیرکنترلی و برندهای مطرح هرکشور
شیرکنترلی توسط شرکتهای متعددی در سراسر جهان تولید میشود و هر کشور بسته به سطح فناوری، استانداردها و حوزههای صنعتی، برندهای شاخص خود را دارد. آشنایی با کشورهای سازنده و برندهای معتبر، به انتخاب صحیح و آگاهانه شیرکنترلی کمک میکند.
| کشور سازنده | برندهای شاخص | حوزههای کاربردی رایج |
|
| آلمان | SAMSON، ARI-Armaturen، KSB، GEMÜ | صنایع فرآیندی، پتروشیمی، نیروگاهی | بسیار بالا |
| سوئیس | Belimo | HVAC، ساختمان هوشمند | بسیار بالا |
| آمریکا | Emerson (Fisher)، Flowserve، Valtek، Bray | نفت و گاز، پالایشگاه، نیروگاه | بسیار بالا |
| ژاپن | Azbil، Kitz، Toyo Valve | صنایع دقیق، خطوط بخار | بالا |
| ایتالیا | Cimberio، Bonomi، OMB، IVR | تأسیسات، صنایع عمومی | بالا |
| فرانسه | Schneider Electric، SOCLA |
|
بالا |
| انگلستان | Spirax Sarco، IMI | بخار، نفت و گاز |
|
| کره جنوبی | Samyang، Wonil، YDK |
|
|
| چین | Neway، CNNC، Kaibo | پروژههای اقتصادی و عمومی
|
|
| هند | L&T، Audco، Kirloskar | صنایع فرآیندی، نیروگاه |
|
خرید شیرکنترلی (control valve) از گروه صنعتی پرداد
شیرکنترلی یکی از حیاتیترین تجهیزات در دنیای شیرآلات صنعتی است که بدون آن، کنترل دقیق فرایندها و مدیریت دبی و فشار سیال امکانپذیر نیست. انتخاب صحیح شیرکنترلی نقش مهمی در افزایش راندمان، کاهش هزینههای عملیاتی، بهبود ایمنی و افزایش طول عمر تجهیزات دارد. اگر به دنبال کنترل دقیق، مصرف انرژی بهینه و عملکرد پایدار هستید، انتخاب شیرکنترلی مناسب یک ضرورت است.
باسفارش و خرید شیرکنترلی از گروه صنعتی پرداد، به مجموعهای از برندهای مطرح و معتبر جهانی دسترسی خواهید داشت و میتوانید از مشاوره تخصصی و ارتباط مستقیم با کارشناسان فنی بهرهمند شوید تا بهترین گزینه متناسب با نیاز صنعتی خود را انتخاب کرده و عملکرد سیستم خود را به بالاترین سطح برسانید.
