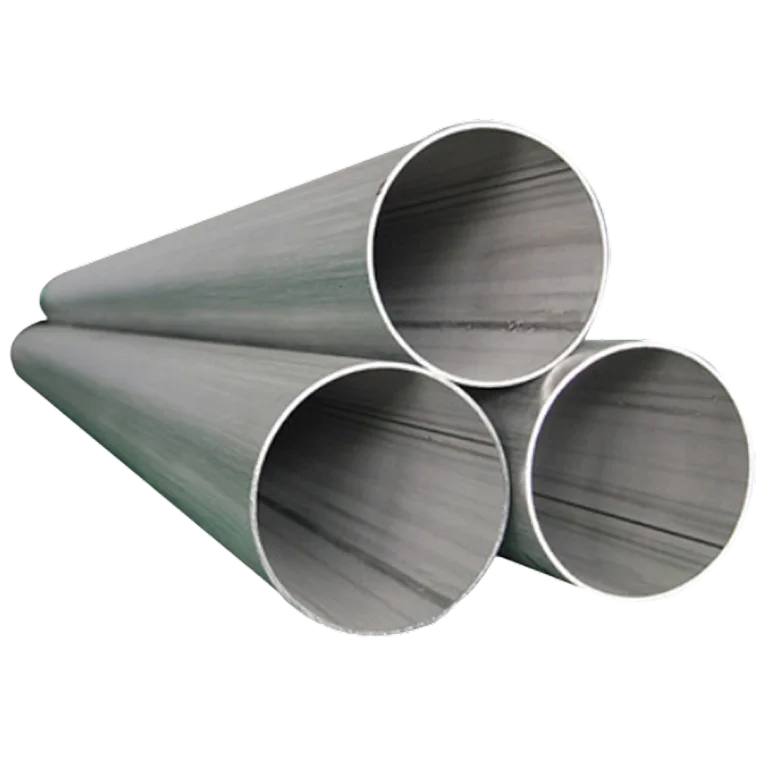

معرفی فنی و کاربردی لوله فولادی درزدار
طلوله فولادی درزدار از شکلدهی ورق یا کویل و ایجاد اتصال جوشی تولید میشود. وجود درز بهخودیخود به معنی نامناسببودن لوله برای سرویس صنعتی نیست؛ بسیاری از خطوط انتقال نفت، گاز، آب و سیالات معدنی با لولههای جوشی ساخته میشوند. آنچه در خرید اهمیت دارد، روش تولید، کیفیت ناحیه جوش، خواص ورق، آزمونهای غیرمخرب و انطباق محصول با استاندارد و Specification پروژه است.
یکی از مزیتهای اصلی این خانواده، امکان تولید قطرهای متوسط و بزرگ، ضخامتهای پروژهای و طولهای مناسب برای خطوط انتقال است. در مقابل، انتخاب صرفاً بر اساس قطر یا قیمت هر تن میتواند محصولی ایجاد کند که از نظر Toughness، جوشپذیری، Ovality، پوشش یا الزامات سرویس ترش با طراحی خط سازگار نباشد.
در Line Pipe، استانداردهایی مانند API 5L و ISO 3183 میتوانند برای لولههای بدوندرز و جوشی استفاده شوند و دو سطح مشخصات PSL1 و PSL2 را تعریف میکنند. بنابراین API 5L بهتنهایی روش تولید یا سطح کنترل محصول را مشخص نمیکند.
سه نکته مهم پیش از خرید
روش تولید را جدا از گرید و استاندارد بررسی کنید.
در Line Pipe، OD × WT معمولاً شرح دقیقتری از صرفاً NPS یا Schedule ارائه میدهد.
PSL2 را با Service Sour یکی ندانید؛ الزامات HIC و SSC باید در صورت نیاز جداگانه سفارش داده شوند.

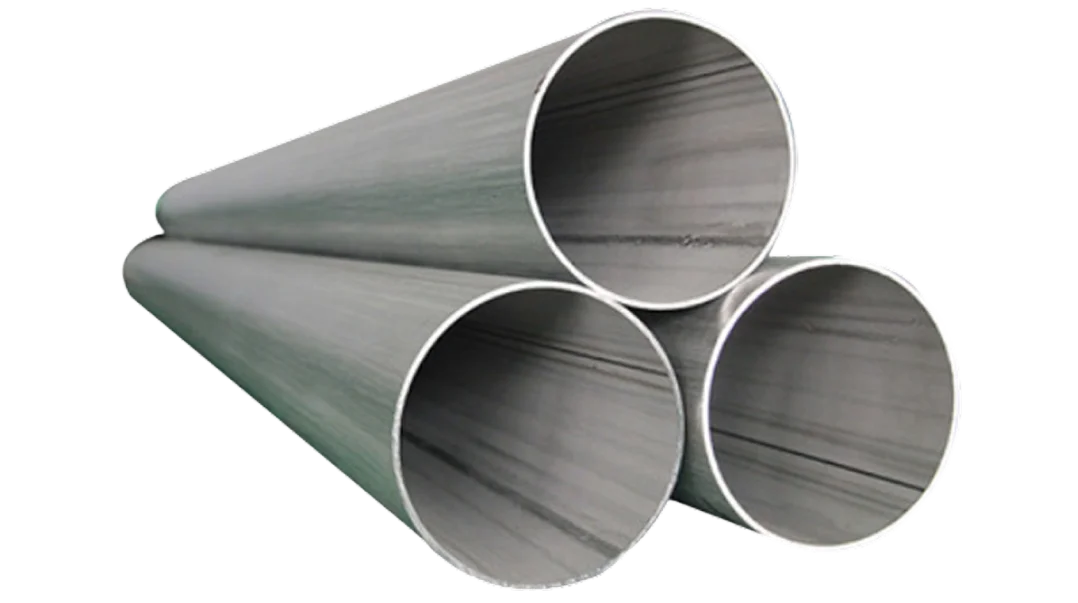

welded steel line pipe
انواع لوله فولادی درزدار صنعتی
لولههای درزدار بر اساس روش شکلدهی و جوشکاری، محدوده ابعادی و شرایط کاربرد دستهبندی میشوند. این روشها جایگزین مطلق یکدیگر نیستند و انتخاب میان آنها باید از روی مشخصات پروژه انجام شود.
لوله HFW / ERW
در لوله ERW، Electric Resistance Welded لبههای ورق یا کویل شکل دادهشده با استفاده از گرمای حاصل از مقاومت الکتریکی به یکدیگر متصل میشوند. در محصولات جدید Line Pipe، اصطلاح HFW، High Frequency Welding برای فرآیند جوشکاری با جریان فرکانس بالا رایج است.
HFW/ERW معمولاً برای قطرهای کوچک و متوسط، تولید پیوسته و پروژههایی که حجم بالا و یکنواختی ابعادی اهمیت دارد استفاده میشود. پس از جوشکاری، کنترل ناحیه جوش، حذف پلیسه، عملیات حرارتی Seam در صورت نیاز و آزمونهای غیرمخرب اهمیت دارند.
کاربردهای قابل بررسی شامل خطوط جمعآوری و انتقال نفت و گاز، آب و پساب صنعتی، Cooling Water، Firewater، شبکههای Utility پتروشیمی، آب فرایندی معدن و خطوط ارتباطی پمپخانههاست.
در اطلاعات منبع، Tenaris برای HFW محدودهای از OD 60.3 تا 609.6 میلیمتر و ضخامت تا 15.88 میلیمتر معرفی شده است. این اعداد مربوط به همان سازنده هستند و نباید به تمام کارخانهها تعمیم داده شوند.
لوله LSAW / SAWL
این روش برای قطرهای بالا، دیوارههای ضخیم و پروژههایی که کنترل ابعاد، خواص مکانیکی و کیفیت درز اهمیت دارد قابل بررسی است. روشهای شکلدهی مانند JCOE، UOE و Roll Bending میتوانند در خانواده لولههای درز طولی قوس زیرپودری قرار گیرند، اما روش دقیق تولید باید از مدارک کارخانه مشخص شود.
کاربردهای متداول شامل خطوط اصلی نفت و گاز، خطوط بین پالایشگاه، پتروشیمی و مخازن، خطوط پرفشار آب صنعتی، پروژههای انتقال معدنی و خطوط دارای پوشش خارجی یا داخلی مهندسیشده است.
در منبع، برای محصولات SAWL شرکت Tenaris محدوده OD 323.9 تا 1219.2 میلیمتر و ضخامت تا 40 میلیمتر ذکر شده است. این اعداد ظرفیت اعلامشده همان تولیدکننده هستند و به معنی موجودی یا قابلیت تمام کارخانهها نیستند.
لوله اسپیرال SSAW / SAWH
در لوله اسپیرال، کویل فولادی با زاویه مشخص شکل داده میشود و مسیر جوش بهصورت مارپیچ در امتداد لوله ادامه پیدا میکند. در استانداردهای API و ISO اصطلاح SAWH رایج است و در بازار نامهایی مانند SSAW، HSAW و Spiral Pipe نیز استفاده میشوند.
امکان تولید قطرهای بزرگ از کویلهایی با عرض محدود، یکی از مزیتهای این روش است. لوله اسپیرال در خطوط انتقال آب، پساب، آب خام، برخی خطوط نفت و گاز و پروژههای معدنی قابل استفاده است، اما پذیرش آن باید با استاندارد طراحی، مشخصات کارفرما و Approved Vendor List کنترل شود.
بنابراین نه عبارت «اسپیرال فقط برای آب است» دقیق است و نه «اسپیرال برای هر خط انتقالی مناسب است». گرید، کیفیت جوش، قطر، ضخامت، فشار، سرویس سیال و محدودیتهای پروژه تعیینکنندهاند.
لوله EFW
لوله EFW، Electric Fusion Welded از ورق و با استفاده از جوشکاری ذوبی تولید میشود و در قطرها و ضخامتهای بالاتر و برخی پایپینگها یا خطوط فشار پروژهای کاربرد دارد.
استانداردهای مهم این خانواده شامل ASTM A671، ASTM A672 و ASTM A691 هستند. در این استانداردها فقط نام استاندارد کافی نیست و Grade و Class نیز باید مشخص باشند؛ زیرا Class میتواند با وضعیت عملیات حرارتی، رادیوگرافی و آزمون فشار مرتبط باشد.
برای نمونه، دو محصول ASTM A672 با Grade یکسان اما Class متفاوت الزاماً شرح فنی یکسانی ندارند. بنابراین در استعلام باید استاندارد، Grade، Class، ابعاد و آزمونهای موردنیاز همزمان درج شوند.
بررسی و مقایسه برندهای لوله فولادی درزدار
در خرید Line Pipe، نام برند بهتنهایی معیار کافی نیست. باید بررسی شود که Mill موردنظر، روش تولید، قطر، ضخامت، Grade، PSL و آزمونهای لازم را در محدوده تأییدشده خود دارد یا خیر و آیا در Approved Vendor List پروژه قرار گرفته است یا نه.
Tenaris
Tenaris در اطلاعات منبع، محصولات Line Pipe را با روشهای SAWL، HFW و Seamless معرفی میکند و برای برخی محصولات خود محدودههای مشخصی از قطر و ضخامت ارائه کرده است.
برای خرید از این سازنده، روش تولید، گرید، PSL، ابعاد، پوشش و مدارک قابل ارائه باید برای همان محصول مورد استعلام کنترل شوند.
JFE Steel
JFE Steel در منبع برای Line Pipeهای API 5L و ISO 3183 و روشهای Seamless، ERW و UOE معرفی شده است.
در بررسی این برند نیز باید مشخصات Mill و محصول واقعی با پروژه تطبیق داده شود؛ نام برند بهتنهایی روش ساخت یا گرید قابل تأمین را تعیین نمیکند.
Vallourec
Vallourec در منابع فایل در حوزه Line Pipe و راهکارهای پوشش مرتبط مطرح شده است.
برای انتخاب، معیارهایی مانند گرید، روش ساخت، پوشش، مدارک، الزامات پروژه و امکان تأمین باید بررسی شوند.
مقایسه سازندگان و معیار تصمیم
سازنده | حوزه مرتبط در اطلاعات منبع | معیار تصمیم خرید |
|---|---|---|
Tenaris | Line Pipe، SAWL، HFW و Seamless | روش تولید، گرید، PSL و مدارک |
JFE Steel | API 5L / ISO 3183، Seamless، ERW و UOE | تطابق Mill و روش تولید با پروژه |
Vallourec | Line Pipe و راهکارهای پوشش | مشخصات محصول و پوشش موردنیاز |
در پیشنهاد خرید پرداد، برند و کارخانه باید بر اساس موجودی واقعی، مدارک قابل ارائه و انطباق با مشخصات پروژه بررسی شوند. ذکر نام سازندگان خارجی در این مقاله به معنی نمایندگی رسمی یا موجودی دائمی تمام محصولات آنها نیست.
مقایسه روشهای تولید
روش | مسیر درز | ماده اولیه متداول | کاربرد عمومی | نکته مهم خرید |
|---|---|---|---|---|
HFW / ERW | طولی | کویل | خطوط کوچک و متوسط و تولید پیوسته | کنترل Seam و NDT |
LSAW / SAWL | طولی | ورق | خطوط بزرگقطر و ضخیم | کیفیت جوش داخلی و خارجی و کنترل ابعاد |
SSAW / SAWH | مارپیچ | کویل | آب، معدن و برخی خطوط انتقال بزرگقطر | Ovality و پذیرش پروژه |
EFW | معمولاً طولی | ورق | خطوط بزرگقطر و سرویسهای خاص | Grade و Class استاندارد |
هیچکدام از این روشها بدون درنظرگرفتن استاندارد، گرید و شرایط خط بهصورت مطلق مناسبتر نیستند.
استانداردهای مهم لوله فولادی درزدار
استاندارد | خانواده محصول / کاربرد محوری |
|---|---|
API 5L / ISO 3183 | Line Pipe برای سیستمهای انتقال نفت و گاز |
ASTM A53 | لولههای کربن استیل برای سرویسهای عمومی مشخص |
ASTM A135 | لولههای ERW برای کاربردهای تعیینشده |
ASTM A134 / A139 | لولههای جوشی بزرگقطر در کاربردهای مشخص |
ASTM A381 | لوله Welded Arc برای سیستمهای انتقال فشار بالا |
ASTM A671 | EFW از ورق برای فشار بالا در دمای محیط و پایین |
ASTM A672 | EFW از ورق برای فشار بالا در دمای متوسط |
ASTM A691 | EFW کربن استیل یا آلیاژی برای فشار و دمای بالا |
AWWA C200 | لوله فولادی برای خطوط انتقال و توزیع آب |
این استانداردها معادل یکدیگر نیستند و مشابهبودن قطر به معنی قابلیت جایگزینی مستقیم نیست.
REVIEW
welded steel line pipe
دانستنیهای کاربردی پیش از خرید و استفاده
PSL1 و PSL2 چه تفاوتی دارند؟
PSL، Product Specification Level سطح الزامات محصول را نشان میدهد. PSL2 در مقایسه با PSL1 کنترل کاملتر و الزامات مشخصتری در زمینه ترکیب شیمیایی، خواص مکانیکی، Toughness، آزمون و Traceability دارد.
اما PSL2 بهتنهایی به معنی Service Sour یا Offshore Service نیست. اگر خط برای سرویس ترش طراحی شده باشد، الزامات HIC، SSC، Hardness، ترکیب شیمیایی و الزامات مربوط به جوش و HAZ باید جداگانه در سفارش تعریف شوند.
X52، X60 و X65 چه معنایی دارند؟
در گریدهای X در API 5L، عدد پس از X به حداقل استحکام تسلیم مشخصه بر حسب هزار psi اشاره دارد.
برای نمونه:
گرید API | نام متناظر ISO | حداقل استحکام تسلیم مشخصه |
|---|---|---|
X42 | L290 | 290 MPa |
X46 | L320 | 320 MPa |
X52 | L360 | 360 MPa |
X56 | L390 | 390 MPa |
X60 | L415 | 415 MPa |
این اعداد برای مقایسه اولیه گریدها هستند و حدود نهایی پذیرش باید از استاندارد، Specification و MTC محموله کنترل شود.
X60 الزاماً جایگزین مناسبتری برای X52 نیست. جوشپذیری، Carbon Equivalent، Toughness، روش Welding Field و قابلیت تعمیر خط نیز باید بررسی شوند.
پسوند M، Q، N و R در API 5L چه معنایی دارند؟
در محصولات PSL2 ممکن است وضعیت تحویل با یک حرف مشخص شود:
R: As-Rolled
N: Normalized یا Normalizing Formed
Q: Quenched and Tempered
M: Thermomechanically Rolled
بنابراین X52M فقط به گرید X52 اشاره نمیکند؛ حرف M نیز وضعیت تحویل ترمومکانیکی را نشان میدهد. ترکیبهای مجاز هر گرید و فرآیند باید از استاندارد و MTC کنترل شوند.
Schedule بهتر است یا OD × WT؟
Schedule برای بسیاری از لولههای پایپینگ روش متداولی برای بیان ضخامت است، اما در پروژههای Line Pipe درج مستقیم قطر خارجی و ضخامت واقعی معمولاً شرح دقیقتری ایجاد میکند.
برای مثال:
API 5L X52M PSL2 – OD 609.6 × WT 12.7 mm
شرح فنی دقیقتری از عبارت «لوله API 5L X52 سایز ۲۴ اینچ» ارائه میدهد.
Schedule نیز بهتنهایی فشار مجاز خط را مشخص نمیکند. فشار طراحی به Code، Grade، ضخامت مؤثر، دما، Corrosion Allowance، ضریب طراحی، تلرانس ضخامت و شرایط بهرهبرداری وابسته است.
قطر خارجی NPSهای متداول چقدر است؟
در سفارش Line Pipe بهتر است NPS همراه با OD و WT درج شود.
NPS | OD (mm) | NPS | OD (mm) |
|---|---|---|---|
2 | 60.3 | 20 | 508.0 |
2½ | 73.0 | 22 | 559.0 |
3 | 88.9 | 24 | 609.6 |
3½ | 101.6 | 26 | 660.4 |
4 | 114.3 | 28 | 711.2 |
5 | 141.3 | 30 | 762.0 |
6 | 168.3 | 32 | 812.8 |
8 | 219.1 | 34 | 863.6 |
10 | 273.1 | 36 | 914.4 |
12 | 323.9 | 38 | 965.2 |
14 | 355.6 | 40 | 1016.0 |
16 | 406.4 | 42 | 1066.8 |
18 | 457.2 | 48 | 1219.2 |
این جدول صرفاً مرجع تبدیل NPS به قطر خارجی است و محدوده تولید هیچ کارخانهای را تضمین نمیکند.
برای محاسبه اولیه وزن نظری نیز رابطه زیر در فایل ارائه شده است:
وزن تقریبی هر متر (kg) = 0.02466 × ضخامت × (قطر خارجی − ضخامت)
قطر خارجی و ضخامت در این رابطه بر حسب میلیمتر هستند. وزن نهایی محموله باید با Packing List و تلرانس استاندارد کنترل شود.
لوله درزدار در پالایشگاه و پتروشیمی کجا استفاده میشود؟
باید میان Process Piping داخل واحد و Pipeline یا خطوط ارتباطی تفاوت گذاشت.
در خطوط ارتباطی میان مخازن، واحدهای فرایندی، ایستگاههای پمپاژ و تأسیسات خارج از واحد، Line Pipe میتواند در صورت تأیید Specification پروژه استفاده شود.
در خطوط Farm Tank و انتقال خوراک یا محصول، گرید، ضخامت، Toughness، پوشش و طراحی Field Joint اهمیت دارند.
برای خطوط Raw Water، Cooling Water و Firewater با قطر زیاد نیز لوله درزدار کربن استیل میتواند گزینهای متداول باشد، اما انتخاب میان API 5L، ASTM، AWWA یا استاندارد پروژه باید براساس فشار، خوردگی و پوشش انجام شود.
لوله درزدار در معادن مس و آهن چه کاربردی دارد؟
در خطوط آب خام و آب فرایندی معدن، لولههای SAWL، HFW یا Spiral میتوانند برای انتقال آب میان مخزن، سد باطله، پمپخانه، کارخانه کنسانتره، واحد خردایش و مدار شستوشو بررسی شوند.
در خطوط Dewatering نیز هد، عملکرد پمپها، کیفیت آب معدن و خوردگی داخلی و خارجی اهمیت دارند.
برای انتقال Tailings، Concentrate یا Mineral Slurry، صرفاً انتخاب API 5L کافی نیست. باید درصد جامد، چگالی دوغاب، اندازه و سختی ذرات، سرعت، فشار و Pressure Surge، شیب مسیر، نرخ سایش، نوع لاینینگ، هندسه زانوها و عمر طراحی مشخص شود.
API 5L میتواند برای Pipe Carrier خط اسلاری استفاده شود، اما خود استاندارد API 5L مقاومت سایشی ایجاد نمیکند و برای سرویس ساینده باید لاینینگ داخلی یا گزینه مناسب دیگری بررسی شود.
پوشش FBE، 3LPE و 3LPP چه تفاوتی دارند؟
FBE یا Fusion Bonded Epoxy یک پوشش اپوکسی است که برای حفاظت خارجی خطوط، بهویژه خطوط مدفون، استفاده میشود. آمادهسازی سطح، ضخامت، Holiday Test، Cure و مقاومت در برابر Cathodic Disbondment باید طبق Specification کنترل شوند.
3LPE معمولاً از FBE، لایه چسب و لایه بیرونی پلیاتیلن تشکیل میشود و برای حفاظت خارجی خطوط مدفون کاربرد دارد.
3LPP ساختار مشابهی دارد، اما لایه بیرونی پلیپروپیلن است و برای برخی شرایط دمایی بالاتر قابل بررسی است.
پوشش داخلی نیز میتواند برای کاهش اصطکاک، کنترل خوردگی یا افزایش مقاومت سایشی استفاده شود. این اهداف یکسان نیستند؛ بنابراین یک Flow Coat نازک را نباید معادل Rubber Lining یا Ceramic Lining در نظر گرفت.
چه تستها و مدارکی برای خرید لوله درزدار لازم است؟
بسته به Specification پروژه و روش تولید، مدارک و آزمونهای زیر ممکن است موردنیاز باشند:
MTC و ردیابی Heat و Pipe Number
آنالیز شیمیایی
خواص مکانیکی
کنترل ابعادی
Hydrostatic Test
UT
RT یا سایر روشهای NDT
CVN
DWTT
HIC و SSC در سرویسهای مشخص
گزارش پوشش
PMI یا آزمونهای تکمیلی در صورت الزام
Packing List
Certificate of Origin
MTC باید با Marking بدنه و شماره Heat یا Pipe Number قابل تطبیق باشد. عبارت کلی «تستشده» بدون مشخصکردن نوع آزمون و Acceptance Criteria برای ارزیابی پروژهای کافی نیست.
برای سرویس ترش چه مواردی باید کنترل شوند؟
نوشتن API 5L X52 PSL2 بهتنهایی به معنی مناسببودن برای Sour Service نیست.
در چنین سرویسی باید مواردی مانند:
Hardness
HIC
SSC
ترکیب شیمیایی
کیفیت جوش و HAZ
الزامات مربوط به استاندارد و Annex پروژه
بهصورت صریح در سفارش تعریف شوند.
قیمت لوله فولادی درزدار به چه عواملی بستگی دارد؟
قیمت فقط تابع وزن لوله نیست. عوامل مهم شامل موارد زیر هستند:
روش تولید HFW/ERW، SAWL، SAWH یا EFW
استاندارد و ویرایش
Grade
PSL1 یا PSL2
قطر و ضخامت
وضعیت تحویل
طول شاخه
جنس و مبدأ ورق یا کویل
سطح آزمون درز
CVN، DWTT، HIC یا SSC در صورت الزام
پوشش FBE، 3LPE یا 3LPP
پوشش داخلی
MTC نوع 3.1 یا 3.2
TPI
حجم سفارش
شرایط بستهبندی و حمل
مقایسه دو پیشنهاد فقط زمانی معتبر است که Grade، PSL، روش تولید، ضخامت، طول، تستها و پوشش در هر دو پیشنهاد قابل مقایسه باشند.
برای استعلام لوله درزدار چه اطلاعاتی ارسال کنیم؟
برای استعلام دقیق، این موارد را ارسال کنید:
استاندارد و Grade
PSL1 یا PSL2
روش تولید
OD و WT
NPS در صورت وجود
طول هر شاخه
مقدار کل
نوع سیال
فشار و دمای طراحی
محل نصب، دفنی یا روزمینی
پوشش خارجی
پوشش داخلی
آزمونهای موردنیاز
MTC و سطح بازرسی
MTO یا Datasheet
محل تحویل پروژه
اگر روش تولید هنوز مشخص نیست، اطلاعات خط را ارسال کنید تا گزینههای قابلتأمین بدون تحمیل یک روش تولید مشخص مقایسه شوند.
سوالات متداول
API 5L فقط برای لوله درزدار است؟
تفاوت LSAW و SAWL چیست؟
تفاوت SSAW و SAWH چیست؟
آیا لوله اسپیرال برای انتقال گاز مناسب است؟
آیا لوله درزدار از مانیسمان ضعیفتر است؟
