خرید لوله مانیسمان از گروه صنعتی پرداد
در یک استعلام صنعتی، عبارت «لوله مانیسمان ۶ اینچ رده ۴۰» هنوز مشخصات کامل محصول را تعیین نمیکند. همین ابعاد میتواند مربوط به ASTM A106 Gr.B برای برخی سرویسهای فرایندی، ASTM A333 Gr.6 برای سرویس دمای پایین یا API 5L X52 PSL2 برای خط انتقال باشد. شباهت ظاهری این محصولات، تفاوت استاندارد، خواص مکانیکی، آزمونها و محدوده کاربرد آنها را از بین نمیبرد.
ما در گروه صنعتی پرداد، لوله فولادی بدون درز را بر اساس استاندارد و گرید، NPS یا قطر خارجی، Schedule یا ضخامت واقعی، نوع سیال، فشار و دمای طراحی، طول شاخه و مدارک موردنیاز پروژه بررسی میکنیم. لولههای ASTM A106 Gr.B و Gr.C، ASTM A333 Gr.6 و Line Pipe بدون درز API 5L در گریدهایی مانند Gr.B، X42 و X52 پس از تطبیق با MTO، Piping Class یا Datasheet پروژه وارد فرآیند پیشنهاد خرید میشوند.
برای دریافت پیشنهاد دقیق، کد کامل، سایز، رده یا ضخامت، مقدار، محل مصرف و الزامات MTC یا بازرسی را ارسال کنید.
اگر استعلام با عباراتی مانند «مانیسمان فشارقوی»، «لوله پتروشیمی» یا «لوله معدن» ثبت شده باشد، ابتدا مشخصات فنی موردنیاز را تکمیل میکنیم.
معرفی فنی و کاربردی لوله مانیسمان

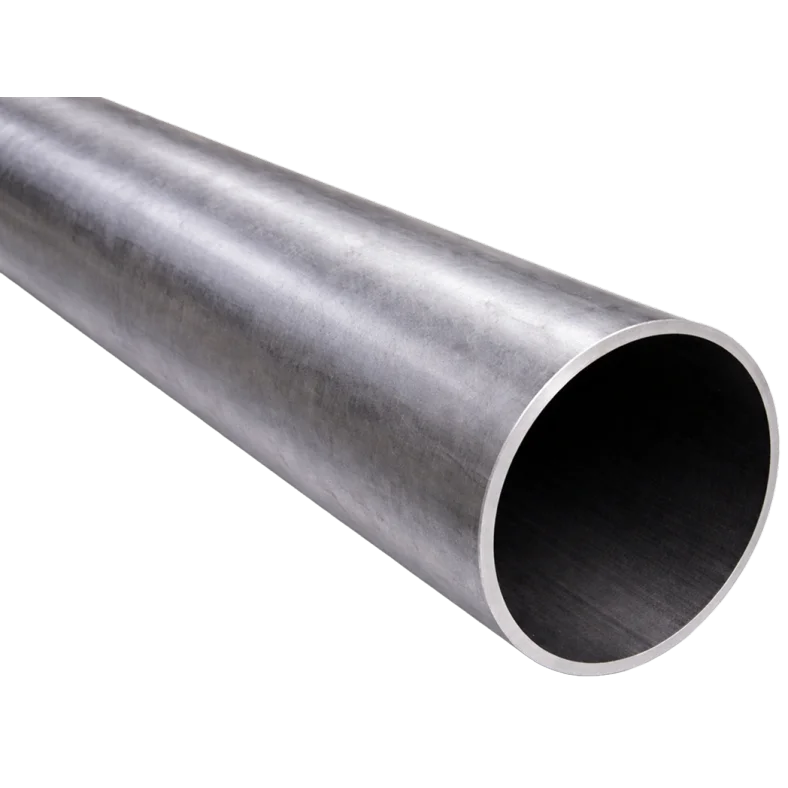

لوله مانیسمان یا Seamless Steel Pipe لولهای بدون درز جوش طولی است که از بیلت یا مقطع فولادی توپر تولید میشود. این ساختار در سایزها، ضخامتها و سرویسهایی که استاندارد یا Piping Class استفاده از لوله بدون درز را تعیین کرده است، اهمیت دارد. بااینحال، بدوندرز بودن به معنی برتری مطلق نسبت به لولههای جوشی نیست و روش ساخت باید از روی استاندارد طراحی و Specification پروژه تعیین شود.
لولههای بدون درز فقط به Schedule 40 و 80 محدود نیستند. بسته به استاندارد و قابلیت سازنده، Scheduleهای مختلف، ضخامتهای سفارشی، گریدهای مناسب سرویس دمای بالا یا پایین و Line Pipe قابل بررسی هستند. در سفارش پروژهای نیز نام کشور سازنده یا ظاهر سطح لوله جای MTC، Heat Number، Marking و نتایج آزمونها را نمیگیرد.
برای انتخاب فنی، سه موضوع باید همزمان بررسی شود:
استاندارد و Grade: مشخص میکند لوله برای چه محدودهای از سرویس و چه الزامات مکانیکی طراحی شده است.
ابعاد: NPS یا OD، ضخامت و Schedule باید با طراحی خط مطابقت داشته باشند.
مدارک و آزمونها: MTC، ردیابی Heat، Hydrostatic Test، NDT و آزمونهای تکمیلی باید مطابق سفارش کنترل شوند.

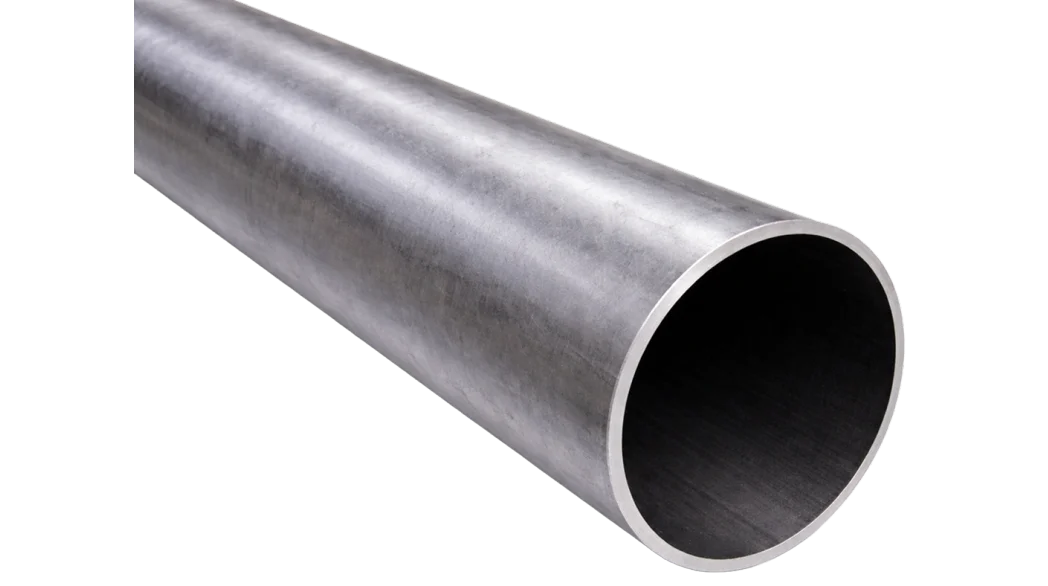

seamless steel pipe
انواع لوله مانیسمان صنعتی
لولههای بدون درز را نباید صرفاً با عبارت «مانیسمان» دستهبندی کرد. استاندارد، گرید، دمای سرویس و کاربرد مشخص میکنند که چه محصولی باید بررسی شود.
ASTM A106 Gr.B و Gr.C
ASTM A106 استاندارد لوله بدون درز کربن استیل برای سرویس دمای بالا است. این لوله برای کاربردهایی مانند برخی خطوط فرایندی، بخار، آب فرایندی و یوتیلیتیهای صنعتی، در صورت درج در Material Class پروژه، قابل استفاده است.
Gr.B یکی از گریدهای پرتقاضای این خانواده است و Gr.C حداقل استحکام تسلیم و کششی بالاتری دارد. بااینحال، Gr.C را نمیتوان بدون بررسی Piping Class، تنش مجاز، جوشکاری و مدارک پروژه جایگزین Gr.B کرد.
ASTM A333 Gr.6
ASTM A333 لولههای فولادی بدون درز و جوشی کربنی و آلیاژی را برای سرویس دمای پایین و کاربردهای نیازمند Notch Toughness پوشش میدهد. بنابراین A333 الزاماً به معنی Seamless نیست و هنگام سفارش باید روش ساخت SMLS یا Welded صریحاً مشخص شود.
A333 Gr.6 یکی از گریدهای پرکاربرد این استاندارد است و در خطوط سیالات سرد، برخی سرویسهای LNG و LPG و پروژههایی که آزمون ضربه در آنها الزامی است بررسی میشود.
در خرید این گرید، فقط درج «A333 Gr.6» کافی نیست. دمای آزمون ضربه، اندازه نمونه، انرژی جذبشده و انطباق نتایج با Specification پروژه نیز باید در MTC کنترل شود.
API 5L Seamless Line Pipe
API 5L برای Line Pipe مورد استفاده در سیستمهای انتقال نفت و گاز تعریف شده و هم لولههای بدون درز و هم جوشی را پوشش میدهد. بنابراین API 5L مترادف «مانیسمان» نیست و روش ساخت باید جداگانه مشخص شود.
گریدهای متداول شامل:
API 5L Gr.B / L245
X42 / L290
X46 / L320
X52 / L360
X56 / L390
X60 / L415
X65، X70 و گریدهای بالاتر در پروژههای خاص
عدد پس از X تقریباً به حداقل استحکام تسلیم مشخصه بر حسب ksi اشاره دارد. بااینحال، انتخاب گرید بالاتر بدون بررسی جوشپذیری، Toughness، ضخامت، طراحی خط و PSL تصمیم کاملی نیست.
ASTM A53
ASTM A53 شامل لوله فولادی سیاه یا گالوانیزه، جوشی و بدون درز است. Gr.B این استاندارد میتواند در برخی سرویسهای عمومی، آب، هوا، آتشنشانی و پایپینگ کمریسکتر استفاده شود.
اما عبارت «A53» بهتنهایی نشان نمیدهد محصول بدون درز است. در استعلام باید نوع ساخت، Grade، Type، وضعیت سطح و کاربرد مشخص شوند و A53 بدون تأیید مهندسی جایگزین A106، A333 یا API 5L نشود.
بررسی و مقایسه برندهای لوله مانیسمان
در خرید پروژهای، برند باید در کنار توان تولید سایز و گرید موردنیاز، پذیرش در Vendor List، قابلیت ارائه مدارک و نتایج آزمونهای سفارش بررسی شود. نام یک تولیدکننده بهتنهایی به معنی موجودی دائمی یا قابلیت تأمین هر گرید و سایزی نیست.
Tenaris
Tenaris در اطلاعات منبع، برای محصولات لوله بدون درز و Line Pipe مطرح شده و در مشخصات محصول خود مواردی مانند EN 10204 Type 3.1، Marking و Hydrostatic Test را ارائه میکند.
در انتخاب این برند، مشخصات واقعی محصول شامل استاندارد، Grade، ابعاد، عملیات حرارتی، تستها و مدارک باید با سفارش پروژه تطبیق داده شوند.
Vallourec
Vallourec در منبع برای محصولات Carbon Steel Seamless و Alloy Steel و کاربردهایی مانند پالایشگاه، LNG، Gas Processing و واحدهای فرایندی مطرح شده است.
همچنین برای برخی محصولات Line Pipe خود، استانداردهایی مانند API 5L و ASTM A106 و A333 و گزینههایی مرتبط با ضخامت دیواره و Sour Service را معرفی میکند. معیار خرید همچنان باید تطابق محصول واقعی با Specification پروژه باشد.
Nippon Steel
Nippon Steel در منبع برای سبد Seamless Steel Line Pipe و همچنین استانداردهای جداگانهای مانند API 5L، ASTM A106 و ASTM A333 مطرح شده است.
تفکیک این استانداردها مهم است، زیرا صرفاً بدوندرز بودن محصول باعث نمیشود استانداردهای مختلف از نظر کاربرد و الزامات فنی معادل یکدیگر باشند.
مقایسه برندها
برند | خانواده مرتبط در اطلاعات منبع | معیار تصمیم خرید |
|---|---|---|
Tenaris | Seamless و Line Pipe | گرید، ابعاد، MTC، تست و Traceability |
Vallourec | Carbon Steel Seamless، Alloy Steel و Line Pipe | سرویس، گرید، استاندارد و مدارک |
Nippon Steel | Seamless Line Pipe و محصولات API/ASTM | تطبیق استاندارد، گرید و مشخصات پروژه |
مقایسه استانداردهای اصلی لوله مانیسمان
این جدول رتبهبندی کیفیت برندها نیست. برای مقایسه دو پیشنهاد باید استاندارد و ویرایش، گرید، روش تولید، قطر و ضخامت، عملیات حرارتی، PSL، تستها، نوع MTC، سطح بازرسی، طول و وضعیت انتهای لوله تا حد امکان یکسان باشند.
استاندارد | محصول تحت پوشش | گریدهای محوری | تمرکز اصلی در خرید |
|---|---|---|---|
ASTM A106 | لوله بدون درز کربن استیل | Gr.A، Gr.B، Gr.C | سرویس دمای بالا |
ASTM A333 | لوله بدون درز یا جوشی کربنی و آلیاژی | Gr.1، Gr.3، Gr.6 و سایر گریدها | دمای پایین و Notch Toughness |
API 5L | Line Pipe بدون درز یا جوشی | Gr.B، X42، X46، X52، X60 و بالاتر | انتقال نفت و گاز، PSL و روش ساخت |
ASTM A53 | لوله سیاه/گالوانیزه، جوشی یا بدون درز | Gr.A، Gr.B | سرویسهای عمومی مشخص |
این استانداردها صرفاً به دلیل اینکه برخی محصولاتشان از نوع Seamless هستند، جایگزین مستقیم یکدیگر نیستند.
مقایسه حداقل خواص مکانیکی گریدهای پرکاربرد
استاندارد و گرید | حداقل استحکام تسلیم | حداقل استحکام کششی |
|---|---|---|
ASTM A106 Gr.A | 205 MPa | 330 MPa |
ASTM A106 Gr.B | 240 MPa | 415 MPa |
ASTM A106 Gr.C | 275 MPa | 485 MPa |
ASTM A333 Gr.6 | 240 MPa | 415 MPa |
API 5L Gr.B / L245 | 245 MPa | 415 MPa |
API 5L X42 / L290 | 290 MPa | 415 MPa |
API 5L X52 / L360 | 360 MPa | 460 MPa |
API 5L X60 / L415 | 415 MPa | 520 MPa |
این اعداد برای مقایسه اولیه حداقل خواص گریدها هستند. حدود دقیق خواص، استحکام کششی، نسبت تسلیم به کشش و الزامات Impact میتواند با PSL، قطر، ضخامت، روش ساخت و ویرایش استاندارد تغییر کند. همچنین استحکام تسلیم یا کششی بهتنهایی فشار مجاز لوله را تعیین نمیکند.
REVIEW
seamless steel pipe
Schedule 40، 80 و 160 چه تفاوتی دارند؟
Schedule یک سری ضخامت اسمی است، نه یک Class فشار مستقل.
برای مثال، ضخامت Sch 40 در لوله ۲ اینچ با Sch 40 در لوله ۸ اینچ یکسان نیست. همچنین عبارت «Sch 80» بدون ذکر NPS، استاندارد و Grade، کد کامل محصول محسوب نمیشود.
استاندارد ASME B36.10 ابعاد لولههای فولادی Wrought بدون درز و جوشی را مشخص میکند. در NPSهای 12 و کوچکتر نیز عدد NPS با قطر خارجی واقعی یکسان نیست؛ برای نمونه قطر خارجی لوله ۲ اینچ حدود 60.32 mm است.
آیا XS، STD و XXS معادل Scheduleهای مشخص هستند؟
خیر، این رابطه در تمام سایزها ثابت نیست.
برای بعضی سایزها ممکن است XS و Sch 80 یا STD و Sch 40 ضخامت یکسان داشته باشند، اما از برخی سایزها به بعد این ضخامتها متفاوت میشوند. بنابراین درج عباراتی مانند «XS/Sch 80» بدون کنترل سایز میتواند باعث خطای سفارش شود.
جدول ابعاد و وزن لوله مانیسمان
NPS | OD (mm) | Sch 40 ضخامت / وزن kg/m | Sch 80 ضخامت / وزن kg/m | Sch 160 ضخامت / وزن kg/m |
|---|---|---|---|---|
½ | 21.34 | 2.77 / 1.27 | 3.73 / 1.62 | 4.78 / 1.95 |
¾ | 26.67 | 2.87 / 1.68 | 3.91 / 2.19 | 5.56 / 2.89 |
1 | 33.40 | 3.38 / 2.50 | 4.55 / 3.24 | 6.35 / 4.24 |
1¼ | 42.16 | 3.56 / 3.39 | 4.85 / 4.46 | 6.35 / 5.61 |
1½ | 48.26 | 3.68 / 4.05 | 5.08 / 5.41 | 7.14 / 7.24 |
2 | 60.32 | 3.91 / 5.44 | 5.54 / 7.48 | 8.74 / 11.12 |
2½ | 73.02 | 5.16 / 8.64 | 7.01 / 11.41 | 9.53 / 14.92 |
3 | 88.90 | 5.49 / 11.29 | 7.62 / 15.27 | 11.13 / 21.35 |
4 | 114.30 | 6.02 / 16.08 | 8.56 / 22.32 | 13.49 / 33.54 |
5 | 141.30 | 6.55 / 21.77 | 9.53 / 30.97 | 15.88 / 49.12 |
6 | 168.28 | 7.11 / 28.26 | 10.97 / 42.56 | 18.26 / 67.56 |
8 | 219.08 | 8.18 / 42.55 | 12.70 / 64.64 | 23.01 / 111.26 |
10 | 273.05 | 9.27 / 60.30 | 15.09 / 96.00 | 28.58 / 172.31 |
12 | 323.85 | 10.31 / 79.72 | 17.48 / 132.07 | 33.32 / 238.73 |
14 | 355.60 | 11.13 / 94.55 | 19.05 / 158.11 | 35.71 / 281.72 |
16 | 406.40 | 12.70 / 123.31 | 21.44 / 203.54 | 40.49 / 365.38 |
18 | 457.20 | 14.27 / 155.88 | 23.83 / 254.68 | 45.24 / 459.62 |
20 | 508.00 | 15.09 / 183.43 | 26.19 / 311.19 | 50.01 / 564.85 |
24 | 609.60 | 17.48 / 255.25 | 30.96 / 441.80 | 59.54 / 807.68 |
وزنهای جدول بر اساس ابعاد اسمی و چگالی متعارف فولاد محاسبه شدهاند و وزن واقعی شاخه میتواند در محدوده تلرانس استاندارد متفاوت باشد. برای کنترل وزن نهایی سفارش و بارگیری، Packing List و مدارک سازنده مرجع نهایی هستند.
لوله مانیسمان در پتروشیمی و پالایشگاه چه کاربردی دارد؟
انتخاب لوله در پروژههای پتروشیمی و پالایشگاه باید بر اساس P&ID، Datasheet، Class Line و شرایط طراحی انجام شود. ASME B31.3 نیز مجموعه الزامات مرتبط با متریال، طراحی، ساخت، نصب، آزمون و بازرسی Process Piping واحدهای پالایشگاهی و شیمیایی را پوشش میدهد.
لوله بدون درز میتواند در محدوده مشخصات پروژه برای مواردی مانند:
خطوط فرایندی هیدروکربنی
خطوط بخار و کندانس
ورودی و خروجی پمپها و تجهیزات فرایندی
برخی سرویسهای دما یا فشار بالا
واحدهای پالایش، گاز و صنایع شیمیایی
بررسی شود.
آیا لوله A106 یا API 5L ذاتاً برای Sour Service مناسب است؟
خیر.
عبارت A106 یا API 5L بهتنهایی به معنی Sour Service بودن محصول نیست. در سرویسهای ترش، مواردی مانند ترکیب شیمیایی، سختی، HIC، SSC، عملیات حرارتی و آزمونهای مربوطه باید در Specification خرید مشخص شوند.
برای محیطهای دارای H₂S در تولید نفت و گاز، ISO 15156 / NACE MR0175 و برای محیطهای ترش پالایش نفت، ISO 17945 / NACE MR0103 مراجع مرتبطی هستند و نباید بدون توجه به محل سرویس جایگزین یکدیگر شوند.
لوله مانیسمان در معادن مس و آهن چه کاربردی دارد؟
در معدن، عبارتهایی مانند «لوله فشارقوی» یا «لوله انتقال دوغاب» برای انتخاب محصول کافی نیستند. سرعت سیال، درصد جامد، اندازه و شکل ذرات، چگالی دوغاب، خوردگی، افت فشار و شرایط Water Hammer باید بررسی شوند.
لوله بدون درز میتواند در اسپولهای خروجی پمپ، خطوط آب پرفشار، آب فرایندی و برخی بخشهای پمپخانه کارخانه کنسانتره استفاده شود. اما برای خطوط طولانی با قطر زیاد، گزینههایی مانند Line Pipe جوشی یا PE نیز ممکن است از نظر فنی و اقتصادی بررسی شوند.
آیا لوله مانیسمان برای انتقال اسلاری مناسب است؟
ممکن است در بخشهایی از سیستم قابل استفاده باشد، اما لوله کربن استیل بدون لاینینگ را نباید صرفاً به دلیل ضخامت بالا ضدسایش دانست.
در خطوط Concentrate، Tailings و دوغاب سنگآهن یا مس، سرعت، اندازه ذرات و تغییر مسیر میتوانند سایش موضعی ایجاد کنند. برای سرویسهای ساینده باید گزینههایی مانند Rubber Lining، Ceramic Lining یا PE مهندسیشده نیز مقایسه شوند.
چه تستها و مدارکی برای خرید لوله مانیسمان لازم است؟
بسته به استاندارد و Specification پروژه، موارد زیر میتوانند در سفارش موردنیاز باشند:
MTC
Heat Number و Traceability
آنالیز شیمیایی
خواص مکانیکی
Hydrostatic Test
NDT
Tensile Test
Impact Test
HIC / SSC در صورت الزام سرویس
PMI در صورت نیاز
بازرسی شخص ثالث
کنترل ابعادی و Marking
برای A333 Gr.6 و خطوط نیازمند Notch Toughness، دمای آزمون ضربه، جهت و اندازه نمونه و انرژی جذبشده باید بررسی شوند. وجود عبارت «Impact Tested» بدون نتایج آزمون برای تأیید کامل کافی نیست.
چگونه لوله مانیسمان معتبر را تشخیص دهیم؟
تشخیص محصول معتبر فقط با نگاه به سطح لوله یا نبود خط جوش امکانپذیر نیست. موارد زیر باید همزمان بررسی شوند:
نام یا علامت کارخانه سازنده
استاندارد و Grade کامل
سایز و ضخامت یا Schedule
روش ساخت SMLS
Heat Number یا Lot Number
استاندارد و ویرایش مورد توافق
تطابق Marking با MTC
قطر خارجی، ضخامت و وزن واقعی
وضعیت دو سر لوله و سطح داخلی
نتایج آزمونهای سفارش
اسناد مبدأ و زنجیره تأمین
وضعیت تعمیر سطحی یا عیوب احتمالی
عبارتهایی مانند «مانیسمان چینی»، «رده ۸۰ وارداتی» یا «لوله بدون درز اروپایی» مشخصات فنی محصول نیستند. Mill واقعی و مشخصات کامل محصول باید در پیشنهاد و مدارک قابل شناسایی باشند.
قیمت لوله مانیسمان به چه عواملی بستگی دارد؟
قیمت فقط تابع سایز یا وزن نیست. عوامل مؤثر شامل موارد زیر هستند:
استاندارد ASTM، ASME یا API
Grade
قطر خارجی و ضخامت واقعی
Schedule یا Weight Class
کارخانه و کشور سازنده
طول شاخه و تلرانس طول
PSL1 یا PSL2
آزمونهای CVN، SSC، HIC و تستهای تکمیلی
MTC نوع 3.1 یا 3.2
TPI
پوشش خارجی یا آمادهسازی سطح
حجم سفارش و امکان تأمین از یک Heat
هزینه حمل، بستهبندی و تحویل در سایت پروژه
مقایسه قیمت زمانی معتبر است که دو پیشنهاد از نظر استاندارد، گرید، ابعاد، طول، سازنده و مدارک در یک سطح باشند. وزن مشابه بهتنهایی محصول را جایگزین فنی یکدیگر نمیکند.
برای استعلام لوله مانیسمان چه اطلاعاتی لازم است؟
برای استعلام اولیه این موارد را ارسال کنید:
استاندارد و Grade
NPS یا قطر خارجی
Schedule یا ضخامت واقعی
مقدار بر حسب متر، شاخه یا وزن
طول موردنیاز
SMLS بودن محصول
نوع سیال و محل مصرف
فشار و دمای طراحی
نوع انتهای لوله
پوشش یا Lining
MTC و آزمونهای موردنیاز
Piping Class یا MTO
Datasheet
محل تحویل پروژه
اگر استاندارد یا گرید مشخص نیست، عکس Marking لوله قبلی، Line List، P&ID یا اطلاعات سرویس میتواند برای مشخصکردن خانواده صحیح محصول مفید باشد.
سوالات متداول
تفاوت لوله مانیسمان و لوله بدون درز چیست؟
آیا لوله مانیسمان همان ASTM A106 است؟
تفاوت API 5L X52 و ASTM A106 Gr.B چیست؟
لوله مانیسمان رده ۸۰ چند بار فشار تحمل میکند؟
آیا رده ۴۰ با STD و رده ۸۰ با XS یکسان است؟
طول هر شاخه لوله مانیسمان چقدر است؟
آیا A106 Gr.B برای دمای پایین مناسب است؟
آیا API 5L PSL2 همیشه برای Sour Service مناسب است؟
آیا لوله مانیسمان برای انتقال دوغاب معدن مناسب است؟
