خرید لوله پلیاتیلن صنعتی و معدنی از گروه صنعتی پرداد
در لوله پلیاتیلن، یک قطر خارجی مشابه لزوماً به معنی یکسانبودن دو محصول نیست. گرید مواد، SDR، استاندارد، سازنده، بچ تولید و مشخصات درجشده روی خط مارکینگ، هویت فنی لوله را مشخص میکنند. برای مثال، دو لوله PE100 با قطر 315 میلیمتر و SDR متفاوت میتوانند ضخامت، وزن، قطر داخلی و ظرفیت فشاری متفاوتی داشته باشند.
ما در گروه صنعتی پرداد، استعلام لوله پلیاتیلن صنعتی و معدنی را از مشخصات واقعی خط شروع میکنیم تا محصول پیشنهادی فقط از نظر سایز مشابه نباشد و با فشار، دما، سیال، روش نصب و شرایط بهرهبرداری پروژه نیز تطابق داشته باشد. لولههای PE100 و PE100-RC میتوانند در خطوط آب فرایندی، معدن، پساب تحت فشار، آب دریا، برخی سرویسهای شیمیایی و خطوط اسلاری، متناسب با شرایط سرویس، بررسی شوند.
برای استعلام دقیق، سیال و کاربرد خط، قطر خارجی، گرید PE100 یا PE100-RC، SDR یا فشار طراحی، دمای کار، طول کل، طول هر شاخه، نوع اتصال و شرایط نصب را ارسال کنید. برای خطوط اسلاری، درصد جامد، دانهبندی و سرعت جریان نیز اهمیت دارد.

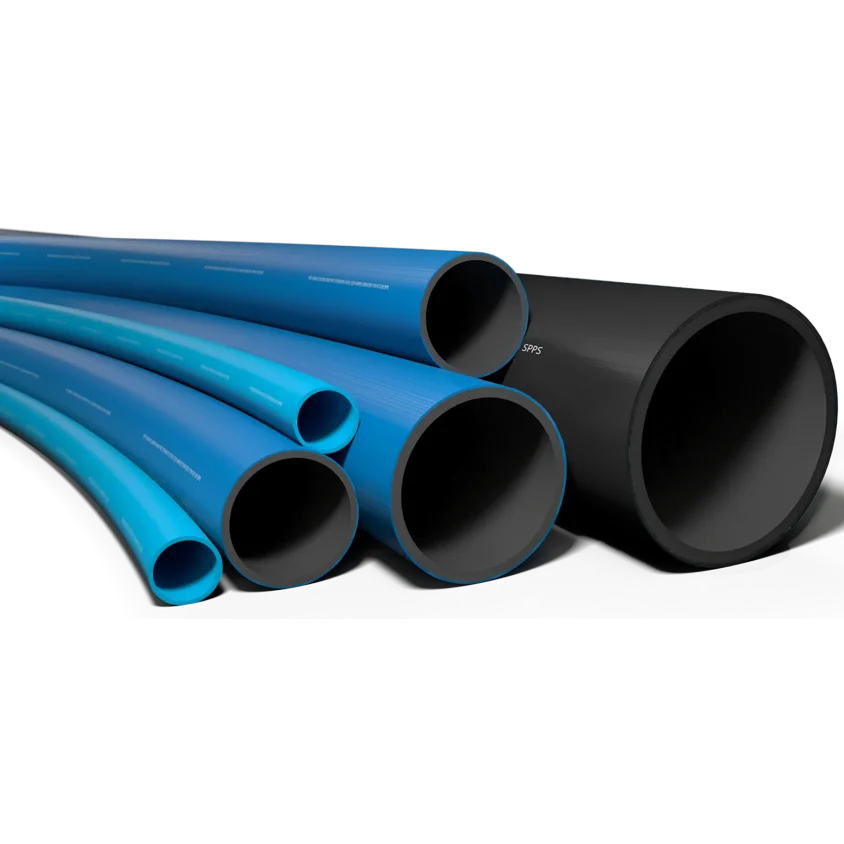

معرفی فنی و کاربردی لوله پلیاتیلن صنعتی
لوله HDPE یا High Density Polyethylene در پروژه صنعتی فقط یک لوله پلاستیکی جایگزین فولاد نیست. عملکرد آن به انتخاب Compound، ضخامت دیواره، SDR، دمای کار، شرایط شیمیایی، روش اتصال و نحوه نصب وابسته است. در یک خط تحت فشار، تغییر SDR مستقیماً ضخامت دیواره و در نتیجه مشخصات مکانیکی لوله را تغییر میدهد.
عدد PE100 نیز به معنی فشار کاری 100 بار نیست. این نام از طبقهبندی حداقل استحکام موردنیاز یا MRS میآید و MRS برای PE100 برابر 10 مگاپاسکال است. فشار نامی محصول براساس متریال، SDR و ضریب طراحی تعیین میشود. بنابراین در سفارش، نوشتن صرفاً «لوله PE100 فشارقوی» اطلاعات کافی ایجاد نمیکند.
سه مورد را هنگام بررسی فنی از هم جدا کنید:
گرید ماده: مانند PE100 یا PE100-RC
SDR: نسبت قطر خارجی اسمی به حداقل ضخامت دیواره
PN: فشار نامی اعلامشده تحت شرایط مرجع استاندارد
هرچه عدد SDR کمتر باشد، در قطر خارجی یکسان، ضخامت دیواره بیشتر است. بااینحال PN اعلامشده برای آب در دمای مرجع ۲۰ درجه سانتیگراد را نباید بدون اصلاح دما، بررسی Surge و شرایط سرویس به خطوط مواد شیمیایی، گاز یا اسلاری تعمیم داد.

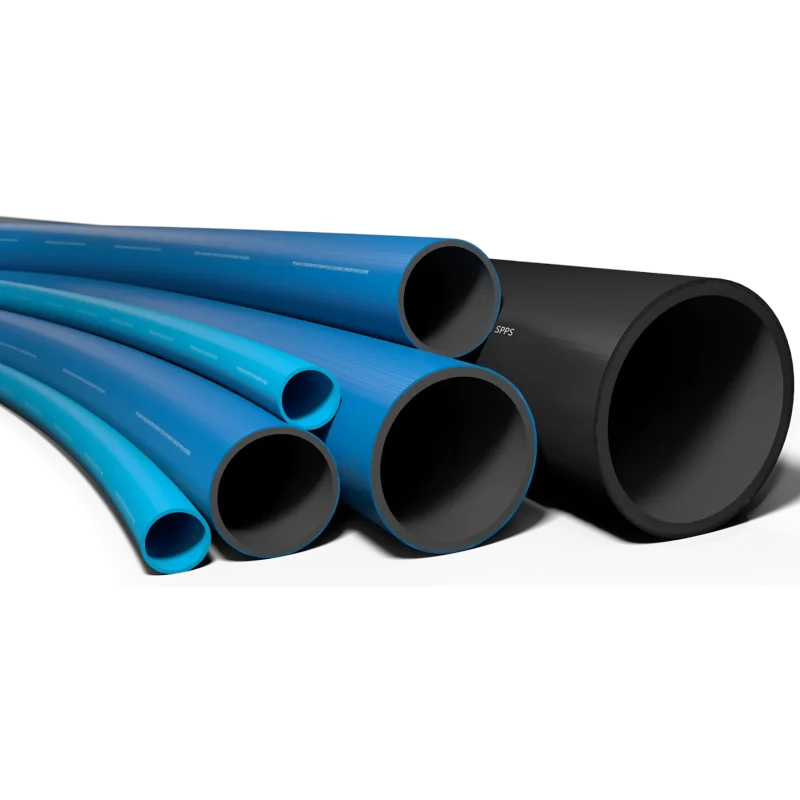

hdpe-pipe
انواع لوله پلیاتیلن صنعتی و معدنی
تنوع لوله پلیاتیلن را میتوان براساس گرید ماده، ساختار محصول، مقاومت در برابر رشد ترک و کاربرد بررسی کرد. این معیارها با یکدیگر قابل ترکیب هستند؛ برای مثال یک محصول میتواند PE100-RC، چندلایه و مخصوص یک کاربرد معدنی باشد.
لوله پلیاتیلن PE100
PE100 یکی از گریدهای متداول پلیاتیلن مورد استفاده در سیستمهای تحت فشار است. عدد 100 نشاندهنده فشار کاری 100 بار نیست و به طبقهبندی MRS مربوط میشود.
هنگام سفارش PE100 باید علاوه بر گرید، قطر خارجی، SDR، استاندارد، فشار طراحی، دمای کار و روش اتصال مشخص شود. دو لوله PE100 با قطر برابر اما SDR متفاوت، از نظر ضخامت و ظرفیت فشاری معادل نیستند.
لوله پلیاتیلن PE100-RC
PE100-RC برای مقاومت بیشتر در برابر Slow Crack Growth یا رشد آهسته ترک توسعه یافته و در شرایطی مانند بستر نامناسب، نصبهای سخت و برخی روشهای بدون ترانشه قابل بررسی است.
RC بهتنهایی به معنی فشار نامی بالاتر از PE100 نیست. اگر دو محصول SDR یکسان داشته باشند، مقایسه فشار باید براساس مشخصات استاندارد و طراحی انجام شود. هنگام سفارش باید استاندارد مربوط به PE100-RC، Compound و شرایط نصب مشخص باشد.
لوله پلیاتیلن چندلایه یا روکشدار
برخی لولههای پلیاتیلن دارای لایه بیرونی محافظ، لایه شناسایی یا ساختار چندلایه هستند. در این محصولات، عبارتهایی مانند «سهلایه» بهتنهایی مشخصه فنی کافی نیست.
برای ارزیابی باید Compound هر لایه، ضخامت لایهها، ساختار محصول و استاندارد تولید مشخص شود. در صورت استفاده از لایه عملکردی یا محافظ، نقش آن در برابر سایش، آسیب مکانیکی یا شرایط محیطی نیز باید از دیتاشیت سازنده بررسی شود.
لوله پلیاتیلن مقاوم به سایش
در خطوط Slurry و انتقال مواد جامد، بعضی سازندگان از Compound یا ساختارهای ویژه برای کاهش سایش استفاده میکنند. انتخاب این محصولات باید با شرایط واقعی دوغاب انجام شود.
عواملی مانند درصد جامد، دانهبندی، حداکثر اندازه ذرات، سختی و شکل ذرات، سرعت جریان و ترکیب شیمیایی روی انتخاب اثر دارند. بنابراین عبارت «لوله ضدسایش» بهتنهایی برای انتخاب محصول کافی نیست.
AGRU و SIMONA در اطلاعات این مقاله بهعنوان برندهایی با محصولات تخصصی برای کاربردهای معدنی و انتقال مواد ساینده معرفی شدهاند.
بررسی و مقایسه برندهای لوله پلیاتیلن
انتخاب برند لوله پلیاتیلن باید براساس دامنه تولید، سایز قابل تأمین، Compound، استاندارد، نتایج آزمون، SDR، Batch و سازگاری اتصالات انجام شود. یک برند ممکن است در یک نوع پروژه یا سایز مشخص گزینه قابل بررسی باشد، اما این موضوع به معنی مناسببودن تمام محصولات آن برای همه سرویسها نیست.
برندهای ایرانی
برند | سبد مرتبط در متن | معیار تصمیم خرید |
|---|---|---|
پارس اتیلن کیش | لوله و اتصالات HDPE، سیستمهای آب، فاضلاب، دریا و آتشنشانی | بررسی سایز، گرید، استاندارد و امکان تأمین سبد اتصالات موردنیاز پروژه |
پگاه صنعت | لوله PE100 در کلاسهای فشار و ابعاد مختلف | تطبیق سایز، SDR، کلاس فشار و محدوده تولید با پروژه |
یزد پلیمر | لولههای PE80 و PE100 در ابعاد اعلامشده | بررسی محدوده تولید و تطابق سایز با برنامه تولید کارخانه |
طبق اطلاعات موجود در فایل، یزد پلیمر تولید PE80 و PE100 در قطرهای 20 تا 315 میلیمتر را اعلام کرده است. بنابراین برای قطرهای بزرگتر نباید بدون استعلام مستقیم، محصولی به این برند نسبت داده شود.
برندهای خارجی تخصصی
برند | خانواده یا نقطه تمرکز مرتبط | شرایطی که بررسی آن منطقی است |
|---|---|---|
AGRU | PE100-RC و محصولات ویژه معدن | خطوط معدنی، Tailings، نصبهای سخت و برخی پروژههای سایز بزرگ |
GF Piping Systems | Pipe، Fitting، Valve و سیستمهای کنترل | پایپینگ فرایندی و شیمیایی که هماهنگی اجزای سیستم اهمیت دارد |
SIMONA | PE100، PE100-RC و AP-Line | خطوط صنعتی، معدنی و انتقال مواد ساینده |
این مقایسه به معنی تأیید خودکار هر محموله نیست. حتی در خرید از یک برند شناختهشده، خط مارکینگ، Certificate مواد اولیه، نتایج آزمون، SDR، Batch و مشخصات واقعی محصول باید با سفارش و استاندارد پروژه تطبیق داده شوند.
دستهبندی لوله براساس SDR و PN
SDR از تقسیم قطر خارجی اسمی بر حداقل ضخامت دیواره به دست میآید. در قطر یکسان، SDR کمتر یعنی دیواره ضخیمتر.
SDR | کلاس فشار متداول PE100 | برداشت فنی |
|---|---|---|
SDR 7.4 | PN 25 | دیواره بسیار ضخیم |
SDR 9 | PN 20 | فشار نامی بالا |
SDR 11 | PN 16 | یکی از کلاسهای پرکاربرد صنعتی |
SDR 13.6 | PN 12.5 | ضخامت میانی |
SDR 17 | PN 10 | خطوط آب و فرایند با فشار طراحی متناسب |
SDR 21 | PN 8 | فشار پایینتر |
SDR 26 | PN 6.3 | دیواره سبکتر |
SDR 33 | PN 5 | کاربردهای فشار پایین |
این مقادیر برای شرایط مرجع مشخص در سیستمهای PE100 مطرح میشوند و جایگزین محاسبات طراحی پروژه نیستند. دما، Surge، سیال، ضریب طراحی و استاندارد مورد استفاده باید در انتخاب نهایی لحاظ شوند.
استانداردهای مهم لوله پلیاتیلن
استاندارد | دامنه اصلی |
|---|---|
ISO 4427 / EN 12201 | آب، آب خام و فاضلاب تحت فشار |
ISO 4437 | سیستمهای لولهکشی گاز |
ISO 15494 | کاربردهای صنعتی سیستمهای ترموپلاستیک |
ISO 21307 | رویههای Butt Fusion |
ASTM F714 | لوله PE براساس قطر خارجی |
ASTM F2620 | اتصال حرارتی لوله و اتصالات PE |
DIN 8074 / DIN 8075 | ابعاد و الزامات لوله PE در پروژههای مربوط |
عبارت «مطابق ISO» بهتنهایی کافی نیست و باید شماره استاندارد دقیق مشخص شود. همچنین تنظیمات دستگاه جوش باید براساس استاندارد، Compound، قطر و ضخامت واقعی محصول تعیین شود، نه صرفاً تجربه یک پروژه قبلی.
REVIEW

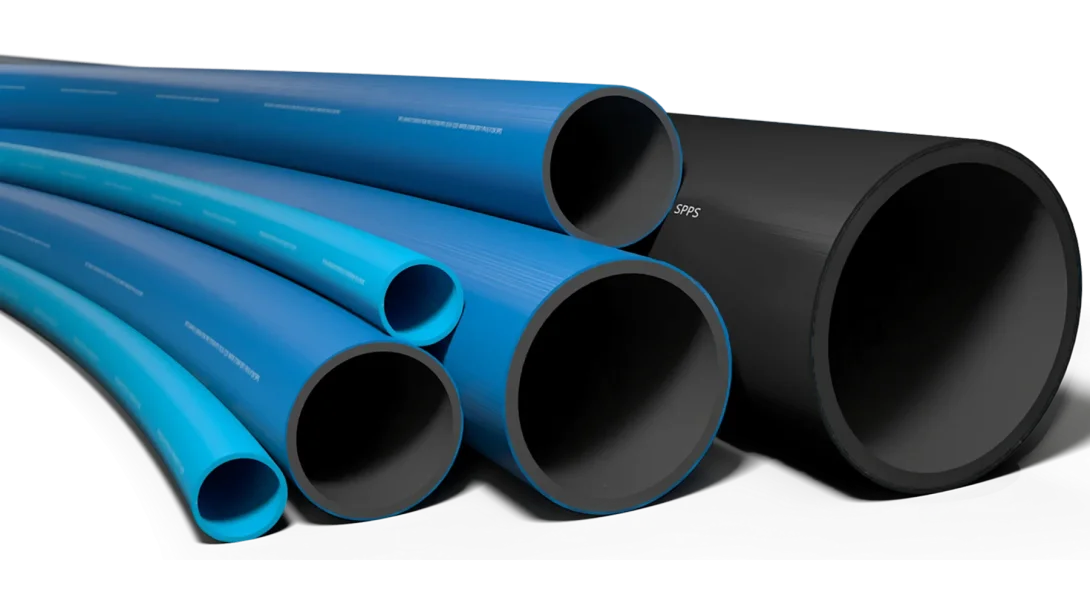

hdpe-pipe
لوله پلیاتیلن در معدن مس و آهن چه کاربردهایی دارد؟
لوله پلیاتیلن در پروژههای معدنی میتواند در بخشهای مختلف استفاده شود، اما مشخصات سرویس باید برای هر خط جداگانه بررسی شود.
خطوط آبگیری معدن:
در انتقال آب جمعشده در پیت، چاهکها و ایستگاههای Dewatering باید فشار استاتیک، هد پمپ، Surge، احتمال خلأ و شرایط عبور ماشینآلات بررسی شود.
آب فرایندی کارخانه تغلیظ:
PE100 میتواند در خطوط Process Water، Reclaim Water و بعضی خطوط آب برگشتی تیکنر بررسی شود. کیفیت آب، دما، رسوب و نحوه اتصال به پمپ و ولو روی انتخاب اثر دارند.
باطله و دوغاب معدنی:
در Tailings و Slurry باید درصد جامد، سرعت تهنشینی، حداکثر اندازه ذرات، سختی و شکل ذرات مشخص شود. صرفاً انتخاب محصولی با عنوان «ضدسایش» کافی نیست.
هیپلیچینگ و محلولهای فرایندی:
برای خطوط Raffinate، PLS و محلولهای اسیدی یا قلیایی باید سازگاری Compound با غلظت و دمای واقعی از جدول مقاومت شیمیایی سازنده کنترل شود.
لوله پلیاتیلن در پتروشیمی و پالایشگاه کجا قابل استفاده است؟
کاربردهای قابل بررسی شامل آب خام، Cooling Water، Fire Water، پساب تحت فشار و برخی خطوط دریایی یا شیمیایی هستند.
برای هیدروکربنها یا مواد شیمیایی خاص، انتخاب فقط با عنوان PE100 انجام نمیشود. نفوذپذیری، تورم، دمای کار و مقاومت شیمیایی Compound باید بررسی شود.
هیچ نوع پلیاتیلنی را نمیتوان بهصورت عمومی برای تمام سرویسهای فرایندی مناسب دانست.
تفاوت PE100 و PE100-RC چیست؟
PE100-RC عمدتاً برای مقاومت بیشتر در برابر رشد آهسته ترک توسعه یافته است. این ویژگی آن را برای برخی شرایط نصب سخت، بستر نامناسب و روشهای بدون ترانشه قابل بررسی میکند.
اما RC به معنی افزایش خودکار فشار نامی نیست. برای مقایسه فشار دو محصول باید SDR، گرید، استاندارد و شرایط طراحی بررسی شوند.
چرا SDR در سفارش اهمیت زیادی دارد؟
فرض کنید دو لوله با قطر خارجی یکسان و گرید PE100 در اختیار دارید. اگر یکی SDR 11 و دیگری SDR 17 باشد، ضخامت دیواره، وزن هر متر، قطر داخلی و مشخصات فشاری آنها متفاوت است.
بنابراین استعلامی مانند:
لوله PE100، قطر 315 میلیمتر
برای قیمتگیری فنی کافی نیست.
حداقل باید SDR یا ضخامت، استاندارد و شرایط فشار طراحی نیز مشخص باشد.
منظور از لوله پلیاتیلن فشارقوی چیست؟
«فشارقوی» یک گرید مستقل نیست. در استعلام باید دقیقاً مشخص شود:
PE100 یا PE80؟
چه SDR؟
چه PN؟
چه استانداردی؟
چه قطر خارجی؟
دمای کار چقدر است؟
فشار طراحی و Surge چقدر است؟
به همین دلیل عبارت «لوله پلیاتیلن فشارقوی» بدون این اطلاعات برای مقایسه فنی دو پیشنهاد کافی نیست.
کیفیت جوش Butt Fusion چگونه کنترل میشود؟
تشکیل یک Bead ظاهراً یکنواخت بهتنهایی کیفیت جوش را اثبات نمیکند. در Butt Fusion موارد زیر باید کنترل و در پروژههای حساس ثبت شوند:
هممحوری دو سر لوله
تمیزی و سلامت صفحه Heater
دمای واقعی Heater
Drag Pressure دستگاه
فشار و زمان گرمایش
Changeover Time
فشار و زمان Cooling
مشخصات اپراتور و دستگاه
شماره اتصال و موقعیت آن در خط
تطابق Compound لوله و اتصال
در Electrofusion نیز آمادهسازی سطح و Scraping، عمق ورود، Roundness، استفاده از Clamp و زمان خنککاری اهمیت دارند.
چه عواملی قیمت لوله پلیاتیلن صنعتی را تغییر میدهند؟
قیمت فقط براساس قطر تعیین نمیشود. عوامل مؤثر شامل موارد زیر هستند:
نوع Compound و سازنده مواد اولیه
PE100 یا PE100-RC بودن
قطر خارجی و SDR
وزن واقعی هر متر
تکلایه، چندلایه یا روکشدار بودن
طول شاخه یا کلاف
نوع اتصال و تعداد فیتینگ
آزمونهای پروژهای
تجهیزات و خدمات جوش
هزینه حمل و محدودیتهای بارگیری
مقدار سفارش
برنامه تولید کارخانه
به همین دلیل دو پیشنهاد با عنوان ظاهراً یکسان «لوله PE100» میتوانند قیمتهای متفاوتی داشته باشند.
برای استعلام لوله پلیاتیلن چه اطلاعاتی ارسال کنیم؟
برای کاهش رفتوبرگشت در استعلام، اطلاعات زیر را ارسال کنید:
سیال و کاربرد خط
قطر خارجی یا دبی موردنیاز
PE100 یا PE100-RC
SDR یا فشار طراحی
دمای کار
طول کل خط
طول هر شاخه یا نوع کلاف
نوع اتصال
دفنی، روکار یا شناور بودن خط
برای اسلاری: درصد جامد، دانهبندی و سرعت
استاندارد موردنیاز
Vendor List پروژه، در صورت وجود
ما در گروه صنعتی پرداد، در صورت نیاز، لوله را همراه با اتصالات، فلنج آداپتور، Backing Ring و ملزومات جوش از نظر سازگاری ابعادی و متریالی بررسی میکنیم.
هنگام خرید، خط مارکینگ لوله را کنترل کنید
خط مارکینگ یکی از اطلاعات مهم برای شناسایی محصول است. بسته به استاندارد و سازنده، اطلاعاتی مانند موارد زیر میتوانند روی لوله درج شوند:
گرید مواد
قطر خارجی
SDR
استاندارد
نام یا کد سازنده
بچ یا Batch تولید
این اطلاعات باید با اسناد محصول و سفارش خرید تطبیق داده شوند.
آیا لوله پلیاتیلن برای اسلاری مناسب است؟
قابل بررسی است، اما انتخاب آن به شرایط واقعی اسلاری بستگی دارد. درصد جامد، اندازه و سختی ذرات، سرعت جریان، شکل ذرات و ترکیب شیمیایی بر میزان فرسایش اثر دارند.
در سرویسهای ساینده، انتخاب متریال باید با توجه به مکانیزم خرابی واقعی انجام شود و صرفاً براساس عبارت «لوله ضدسایش» نباشد.
سوالات متداول
آیا PE100 یعنی لوله فشار 100 بار؟
تفاوت SDR 11 و SDR 17 چیست؟
آیا PE100-RC از PE100 قویتر است؟
آیا لوله پلیاتیلن برای اسید مناسب است؟
آیا لوله پلیاتیلن برای معدن مناسب است؟
بهترین برند لوله پلیاتیلن کدام است؟
آیا دو لوله PE100 با قطر یکسان قابل جایگزینی هستند؟
