خرید لوله آلیاژی از گروه صنعتی پرداد
در خرید لوله آلیاژی، تفاوت میان گریدهایی مانند P11، P22، P91 و P92 فقط چند کاراکتر روی سفارش نیست. گرید، عملیات حرارتی، Schedule، وضعیت دو سر لوله و مدارک متریال باید در کنار دما و فشار طراحی و Class Line پروژه بررسی شوند تا محصول انتخابشده با نیاز واقعی پایپینگ مطابقت داشته باشد.
ما در گروه صنعتی پرداد، مشخصات لوله را صرفاً با عنوان «لوله آلیاژی» بررسی نمیکنیم.
برای استعلام، Material Specification، سایز، Schedule، مقدار موردنیاز و در صورت وجود Class Line یا MTO پروژه را ارسال کنید تا گرید، سازنده، مدارک و امکان تأمین فیتینگهای همکلاس نیز در پیشنهاد بررسی شود.
معرفی فنی و کاربردی لوله آلیاژی
لولههای آلیاژی فشار و دمای بالا زمانی در طراحی مورد توجه قرار میگیرند که لوله کربن استیل معمولی از نظر مقاومت به خزش، اکسیداسیون در دمای بالا یا حفظ خواص مکانیکی، الزامات سرویس را برآورده نکند. افزودن کنترلشده عناصری مانند کروم، مولیبدن، وانادیوم، نیوبیوم و تنگستن میتواند رفتار فولاد را در شرایط حرارتی تغییر دهد.
ASTM A335 برای لولههای بدوندرز فولاد آلیاژی فریتی جهت سرویس دمای بالا استفاده میشود. بااینحال، هر محصولی که با عنوان «لوله آلیاژی» عرضه میشود الزاماً A335 نیست و هر لوله A335 نیز برای تمام سرویسهای بخار، پالایشگاهی یا پتروشیمی مناسب نیست.
در انتخاب گرید، فقط ترکیب شیمیایی مطرح نیست. استحکام، رفتار خزشی، عملیات حرارتی، قابلیت جوشکاری، PWHT، دمای طراحی، فشار، Stress Allowable و الزامات بازرسی باید همزمان بررسی شوند.

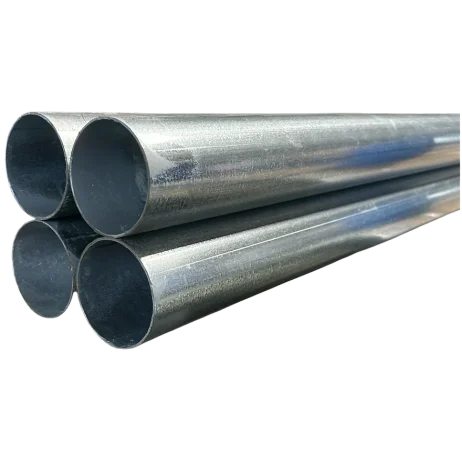

alloy steel pipe
انواع لوله آلیاژی ASTM A335
گریدهای ASTM A335 از نظر ترکیب آلیاژی و رفتار در سرویس دما بالا تفاوت دارند. بنابراین انتخاب بین آنها باید بر اساس شرایط طراحی و الزامات پروژه انجام شود، نه صرفاً شباهت ظاهری یا ابعادی.
ASTM A335 P5
P5 در خانواده فولادهای آلیاژی حدوداً 5Cr-0.5Mo قرار میگیرد و برای برخی سرویسهای حرارتی و پالایشگاهی قابل بررسی است.
در سفارش این گرید باید ترکیب شیمیایی، عملیات حرارتی و شرایط خوردگی سرویس کنترل شود. عبارت «P5» بهتنهایی برای تعیین مناسببودن متریال کافی نیست.
ASTM A335 P9
P9 از خانواده فولادهای حدوداً 9Cr-1Mo است و برای برخی سرویسهای دما بالا و کاربردهای منتخب پالایشگاهی استفاده میشود.
این گرید را نباید صرفاً به دلیل شباهت ترکیب کروم با P91، معادل P91 در نظر گرفت. استاندارد، الزامات متالورژیکی، عملیات حرارتی و شرایط طراحی هرکدام باید مستقل بررسی شوند.
ASTM A335 P11
P11 از گریدهای کمآلیاژ کروم-مولیبدن است و در خطوط بخار، بویلر و پایپینگ فرایندی دما بالا مورد استفاده قرار میگیرد.
در سفارش P11، تطبیق گرید با Class Material و کنترل Heat Treatment و WPS اهمیت دارد. انتخاب P11 صرفاً براساس سایز و Schedule قابل اتکا نیست.
ASTM A335 P12
P12 نیز در خانواده فولادهای کروم-مولیبدن برای سرویسهای حرارتی مشخص قرار میگیرد.
اگر پروژه گرید مشخصی مانند P11 یا P22 را تعیین کرده باشد، P12 نباید صرفاً براساس شباهت ظاهری یا ترکیب آلیاژی بهعنوان جایگزین در نظر گرفته شود. پذیرش جایگزین باید براساس طراحی و مشخصات پروژه انجام شود.
ASTM A335 P22
P22 از خانواده حدوداً 2.25Cr-1Mo است و در خطوط بخار، هیترها و واحدهای فرایندی کاربرد دارد.
در این گرید، کنترل سختی و PWHT اهمیت دارد. هنگام سفارش باید علاوه بر Grade، دما، فشار، Schedule، عملیات حرارتی و الزامات جوشکاری مشخص شوند.
ASTM A335 P91
P91 از خانواده فولادهای 9Cr دارای عناصر آلیاژی مانند Mo، V و Nb است و برای خطوط بخار با دما و فشار بالا استفاده میشود.
این گرید نسبت به بسیاری از فولادهای کمآلیاژ معمولی به کنترل دقیقتری در پیشگرم، دمای بینپاسی، فیلرمتال، PWHT و سختی نیاز دارد. بنابراین انتخاب P91 بدون درنظرگرفتن Procedure جوشکاری و توان اجرایی پروژه میتواند مسئلهساز شود.
ASTM A335 P92
P92 یک فولاد 9Cr آلیاژی با عناصر W، Mo، V و Nb است که در پایپینگ پیشرفته نیروگاهی و سرویسهای دمای بالا بررسی میشود.
P92 را نمیتوان صرفاً به دلیل خواص دما بالای آن جایگزین مستقیم P91 دانست. تغییر گرید میتواند روی طراحی، ضخامت، عملیات حرارتی، WPS/PWHT و اجزای متصل اثر بگذارد.
بررسی و مقایسه برندهای لوله آلیاژی
ر خرید لوله آلیاژی، انتخاب «بهترین برند» بدون تعیین گرید، سرویس و الزامات پروژه معنی دقیقی ندارد. ممکن است یک تولیدکننده در بخشی از لولههای بدوندرز یا گریدهای کمآلیاژ توان تولید داشته باشد، اما یک گرید خاص مانند P91 یا P92 در برنامه تولید همان کارخانه نباشد.
تولیدکنندگان ایرانی
لوله کاوه ایرانیان
در اطلاعات منبع، کاوه ایرانیان در حوزه لولههای بدوندرز کربنی و آلیاژی، نورد گرم و تیوب دقیق معرفی شده است.
برای سفارش پروژهای باید گرید واقعی، Heat Treatment، استاندارد و مشخصات MTC محموله با Material Requisition پروژه تطبیق داده شود.
گروه ملی صنعتی فولاد ایران
این مجموعه در منبع بهعنوان تولیدکننده لوله بدوندرز در کارخانه لولهسازی اهواز معرفی شده است.
معیار بررسی برای خرید پروژهای، تطبیق سایز، گرید و برنامه تولید واقعی کارخانه با نیاز پروژه و کنترل کامل MTC است.
لولهگستر اسفراین
لولهگستر اسفراین در منبع در حوزه لولههای بدوندرز جریانی، خاص، حرارتی، Casing و Tubing معرفی شده است.
برای پروژههای نفت، گاز و پتروشیمی، پیشنهاد فنی کارخانه باید برای گرید واقعی موردنیاز بررسی شود و نباید از سبد کلی محصول، تولید یا موجودی یک گرید مشخص نتیجهگیری کرد.
برندهای خارجی
Tenaris
Tenaris در اطلاعات منبع دارای سبد لولههای بدوندرز نیروگاهی و گریدهای P11 تا P92 معرفی شده است.
در پروژههای بخار و نیروگاهی، Traceability، گرید واقعی، MTC و انطباق محصول با مشخصات پروژه از معیارهای مهم بررسی هستند.
Vallourec
Vallourec در منبع برای پایپینگ پالایشگاهی، واحدهای فرایندی و سرویسهای فشار و دمای بالا معرفی شده است.
در انتخاب محصول باید خانواده واقعی، گرید، روش ساخت، مدارک و شرایط سرویس پروژه بررسی شوند.
Nippon Steel
Nippon Steel در منبع در حوزه گریدهای کمآلیاژ و فولادهای پیشرفته مقاوم به خزش مطرح شده است.
این محصولات میتوانند در پروژههای حساس نیروگاهی و طراحیهای دمای بالا مورد بررسی قرار گیرند، اما نام برند جایگزین کنترل Heat Number، استاندارد، Grade، ابعاد و عملیات حرارتی محموله واقعی نمیشود.
مقایسه کلی برندها
برند / تولیدکننده | حوزه مرتبط در اطلاعات منبع | معیار تصمیم خرید |
|---|---|---|
کاوه ایرانیان | لوله بدوندرز کربنی و آلیاژی | گرید، Heat Treatment و MTC |
گروه ملی صنعتی فولاد ایران | لوله بدوندرز | تطبیق برنامه تولید با Material Requisition |
لولهگستر اسفراین | لولههای جریانی، خاص و حرارتی | تأیید گرید واقعی توسط کارخانه |
Tenaris | لولههای بدوندرز نیروگاهی و گریدهای P11 تا P92 | Traceability و مدارک |
Vallourec | پایپینگ پالایشگاهی و فرایندی | انطباق با سرویس و مشخصات پروژه |
Nippon Steel | فولادهای کمآلیاژ و مقاوم به خزش | گرید، MTC و عملیات حرارتی |
این مقایسه نشاندهنده رتبهبندی کیفیت برندها نیست. گرید موردنیاز، MTC، Traceability، قابلیت تأمین، Vendor List و تطابق با مشخصات پروژه باید معیار اصلی انتخاب باشند.
مقایسه کلی گریدهای ASTM A335
گرید | خانواده آلیاژی تقریبی | کاربردهای مطرحشده |
|---|---|---|
P5 | حدود 5Cr-0.5Mo | برخی سرویسهای حرارتی و پالایشگاهی |
P9 | حدود 9Cr-1Mo | برخی سرویسهای دما بالا و پالایشگاهی |
P11 | حدود 1.25Cr-0.5Mo | بخار، بویلر و پایپینگ فرایندی |
P12 | حدود 1Cr-0.5Mo | سرویسهای حرارتی مشخص |
P22 | حدود 2.25Cr-1Mo | بخار، هیتر و واحدهای فرایندی |
P91 | 9Cr با Mo، V و Nb | خطوط بخار دما و فشار بالا |
P92 | 9Cr با W، Mo، V و Nb | پایپینگ پیشرفته نیروگاهی |
مقادیر دقیق ترکیب شیمیایی باید از جدول همان ویرایش استاندارد و MTC محموله واقعی کنترل شوند. اطلاعات جدول بالا برای تشخیص خانواده گریدهاست، نه جایگزین مشخصات خرید.
تفاوت ASTM A335 با ASTM A106، A213 و A691
این استانداردها را نباید فقط بر اساس سایز و Schedule با یکدیگر مقایسه کرد.
استاندارد | نوع محصول | ساختار کلی | کاربرد اصلی |
|---|---|---|---|
ASTM A106 | Pipe بدوندرز کربن استیل | Carbon Steel Seamless | سرویس دمای بالا در محدوده طراحی متریال |
ASTM A335 | Pipe بدوندرز فولاد آلیاژی فریتی | Alloy Steel Seamless | پایپینگ فشار و دمای بالا |
ASTM A213 | Tube بدوندرز بویلر و مبدل | Ferritic/Austenitic Tube | بویلر، سوپرهیتر و مبدل حرارتی |
ASTM A691 | Pipe آلیاژی جوشی | Alloy Steel Welded / EFW | سایزهای بزرگ و فشار و دمای بالا |
در نامگذاری نیز تفاوت مهمی وجود دارد: در بسیاری از گریدهای A335 از حرف P و در بسیاری از گریدهای A213 از حرف T استفاده میشود. برای نمونه، P22 یک Grade Pipe و T22 یک Grade Tube است. شباهت ترکیب آلیاژی به معنی یکسانبودن استاندارد، الزامات ابعادی یا معیارهای پذیرش نیست.
REVIEW

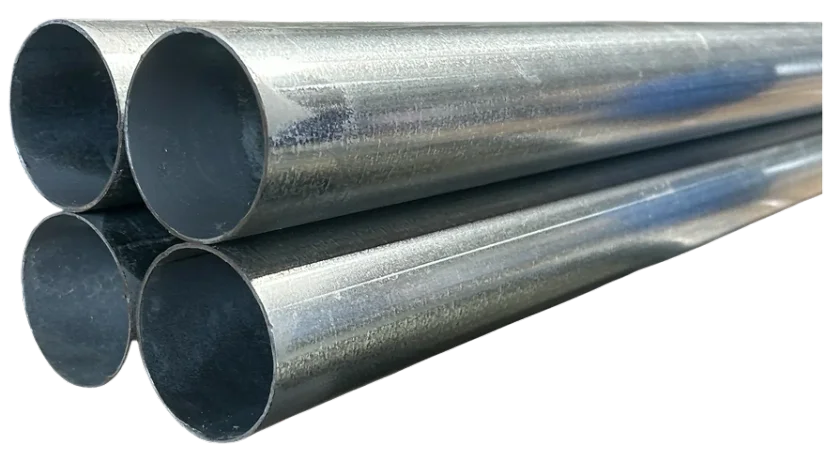

alloy steel pipe
دانستنیهای کاربردی پیش از خرید و استفاده
آیا P91 همیشه بهتر از P22 است؟
خیر. P91 میتواند در طراحی مناسب مقاومت خزشی بیشتری فراهم کند، اما به کنترل سختگیرانهتری در جوشکاری، پیشگرم، دمای بینپاسی، فیلرمتال، PWHT و سختی نیاز دارد.
بنابراین انتخاب P91 بهجای P22 باید با توجه به شرایط طراحی و الزامات اجرایی پروژه انجام شود، نه صرفاً بر اساس بالاتر بودن خانواده متریال.
آیا P91 را میتوان جایگزین P22 کرد؟
خیر، نه بهصورت مستقیم.
تغییر گرید میتواند روی موارد زیر اثر بگذارد:
Stress Allowable
ضخامت طراحی
WPS و PQR
PWHT
کنترل سختی
فیتینگها و فلنجهای متصل
الزامات NDE
هرگونه جایگزینی باید مطابق مشخصات پروژه و محاسبات طراحی تأیید شود.
آیا Schedule فشار کاری لوله را مشخص میکند؟
خیر.
Schedule فقط ضخامت اسمی دیواره را مشخص میکند و بهتنهایی فشار مجاز قطعی خط را تعیین نمیکند.
فشار قابلقبول به عواملی مانند:
گرید متریال
دمای طراحی
ضخامت واقعی و تلرانس
Corrosion Allowance
ضریب جوش
کد طراحی
وابسته است.
بنابراین عبارتی مانند «لوله P22 SCH 80» هنوز برای تعیین فشار مجاز خط کافی نیست.
سایز و وضعیت دو سر لوله چگونه سفارش داده میشود؟
لولههای آلیاژی معمولاً با NPS، قطر خارجی، Schedule و طول سفارش داده میشوند.
در سفارش باید وضعیت End نیز مشخص شود:
Plain End
Beveled End
Threaded End در کاربردهای مجاز
Random Length یا Fixed Length
نیاز به Machining یا آمادهسازی خاص جوش
چه مدارکی برای خرید لوله آلیاژی لازم است؟
برای سفارش پروژهای، حداقل مدارک زیر باید مطالبه یا کنترل شوند:
MTC مطابق EN 10204 Type 3.1 یا الزامات پروژه
Heat Number و قابلیت ردیابی هر شاخه
آنالیز شیمیایی
خواص مکانیکی
وضعیت عملیات حرارتی
ابعاد، ضخامت و تلرانس
نتیجه Hydrostatic Test یا آزمون جایگزین مجاز
نتایج NDE طبق استاندارد و سفارش
تست سختی، بهویژه در گریدهای P91 و P92 در صورت الزام
Marking سازنده، استاندارد، Grade و Schedule
Certificate of Origin
Packing List برای کالای وارداتی
کاربرد لوله آلیاژی در پالایشگاه و پتروشیمی چیست؟
گریدهای آلیاژی در بخشهایی مانند Hydrotreater، Steam Cracker، Sulfur Recovery، Coker، Visbreaker، Fired Heater و برخی خطوط فرایندی دما بالا قابل استفاده هستند.
بااینحال، انتخاب گرید باید براساس شرایط واقعی سرویس، دما، فشار، خوردگی و Material Specification انجام شود.
لوله آلیاژی در نیروگاه کجا استفاده میشود؟
در Steam Header، Main Steam، Reheat Steam و اتصالات بویلر مقاومت خزشی اهمیت ویژهای دارد.
در این بخش باید میان Pipe و Tube تفاوت گذاشت و ASTM A335 را بدون بررسی الزامات پروژه جایگزین ASTM A213 نکرد.
آیا لوله آلیاژی برای صنایع معدن و مس مناسب است؟
بله، اما کاربرد آن با لوله اسلاری متفاوت است.
در کارخانههای معدن و مس، لولههای آلیاژی مانند A335 بیشتر در واحد تولید بخار، نیروگاه داخلی، بازیافت حرارت، بویلر، Plant Acid یا خطوط Utility دما بالا قابل بررسی هستند.
آلیاژیبودن لوله بهتنهایی آن را به لوله ضدسایش برای انتقال دوغاب تبدیل نمیکند.
قیمت لوله آلیاژی به چه عواملی بستگی دارد؟
عوامل اصلی عبارتاند از:
Grade مانند P11، P22، P91 یا P92
NPS و Schedule
Seamless یا EFW بودن
سازنده و کشور مبدأ
مقدار سفارش و طول شاخه
سطح مدارک و بازرسی
NDE، PMI یا آزمونهای اضافی
وضعیت دو سر لوله
زمان تحویل و شرایط تأمین
نیاز همزمان به فیتینگ و فلنج همگرید
به همین دلیل قیمت باید برای یک مشخصات فنی کامل مقایسه شود، نه صرفاً بر اساس عنوان «لوله آلیاژی».
برای استعلام لوله آلیاژی چه اطلاعاتی ارسال کنیم؟
برای دریافت پیشنهاد قابل مقایسه، این اطلاعات را ارسال کنید:
استاندارد و Grade کامل
NPS و Schedule
مقدار یا MTO
دما و فشار طراحی، در صورت نیاز به انتخاب گرید
وضعیت End و طول شاخه
سطح مدارک و بازرسی
نام سازنده مورد تأیید یا AVL پروژه
محل تحویل
زمان موردنیاز
در صورت وجود، Class Line یا Material Specification نیز ارسال شود.
سوالات متداول
تفاوت P11 و P22 چیست؟
آیا P91 را میتوان جای P22 نصب کرد؟
آیا SCH 80 فشار کاری لوله را مشخص میکند؟
آیا لوله آلیاژی ضدسایش است؟
آیا A335 P22 با A213 T22 یکی است؟
برای خرید لوله P91 یا P92 فقط Grade کافی است؟
