خرید برج نوری از گروه صنعتی پرداد
ارتفاع زیاد برج نوری لزوماً به معنی روشنایی بهتر محوطه نیست. اگر ارتفاع دکل، آرایش پروژکتورها و زاویه تابش هد با شکل محیط هماهنگ نباشد، ممکن است بخشی از محوطه بیش از حد روشن و بخش دیگری دچار سایه عمیق یا نور ناکافی شود. ما در گروه صنعتی پرداد، برج نوری را به‌عنوان یک مجموعه کامل شامل سازه، سیستم بالابر، هد، پروژکتورها، تابلو برق، کابل‌کشی و تجهیزات ایمنی بررسی می‌کنیم تا انتخاب محصول با شرایط واقعی پروژه انجام شود.
برای استعلام برج روشنایی، ابتدا باید نوع کاربرد مشخص باشد؛ برج نوری ثابت، برج با هد متحرک یا الیت تاور سیار هرکدام برای شرایط متفاوتی طراحی می‌شوند. ابعاد محوطه، ارتفاع موردنیاز، سرعت باد طراحی، وضعیت خاک و فونداسیون، میزان Lux موردنیاز، برق در دسترس، نوع پروژکتورها و نحوه دسترسی برای سرویس از اطلاعاتی هستند که در بررسی فنی اهمیت دارند.
برای استعلام، عکس پلاک یا مدل موجود، نقشه یا ابعاد محوطه، ارتفاع موردنظر، تعداد برج، شرایط برق و باد و کاربرد محل را برای ما ارسال کنید تا گزینه مناسب از نظر سازه، روشنایی و نحوه سرویس بررسی شود.
معرفی فنی و کاربردی برج نوری
برج نوری ثابت معمولاً از دکل فولادی، Plate Base، لچکی، Bolt Anchor، هد نگهدارنده چراغ، مکانیزم بالابر، کابل، تابلو و مجموعه پروژکتورها تشکیل میشود. در این ساختار، ارتفاع فقط یکی از پارامترهای طراحی است و وزن هد، نیروی باد، قطر و ضخامت دکل، وضعیت فونداسیون و شرایط محل نصب نیز باید همزمان بررسی شوند.
در برج نور سیار یا Tower Light Mobile، مجموعه روی شاسی قابل حمل قرار می‌گیرد و معمولاً شامل دکل تلسکوپی، جک‌های تثبیت، چراغ، ژنراتور یا باتری و سیستم کنترل است. این ساختار برای پروژه‌های موقت، معدن روباز و عملیات تعمیراتی که محل روشنایی دائماً تغییر می‌کند، انعطاف بیشتری دارد.
از طرف دیگر، انتخاب پروژکتور نیز بخشی از طراحی برج محسوب میشود. شار نوری، زاویه پخش، وزن چراغ، سطح بادخور، IP، مقاومت ضربه، دمای محیط، حفاظت Surge و فایل فوتومتریک از مشخصاتی هستند که باید در کنار مشخصات سازه بررسی شوند. تغییر پروژکتور بدون بررسی وزن و سطح بادخور آن میتواند بر ظرفیت هد، سیم‌بکسل و سیستم بالابر اثر بگذارد.
سه نکته مهم در تصمیم‌گیری:
ارتفاع برج باید بر اساس طراحی روشنایی و شرایط سازه‌ای تعیین شود، نه فقط مساحت محوطه.
وزن و سطح بادخور پروژکتورها در طراحی هد و سازه مؤثر است.
روش دسترسی برای تعمیر و نگهداری باید از زمان انتخاب مدل مشخص باشد.

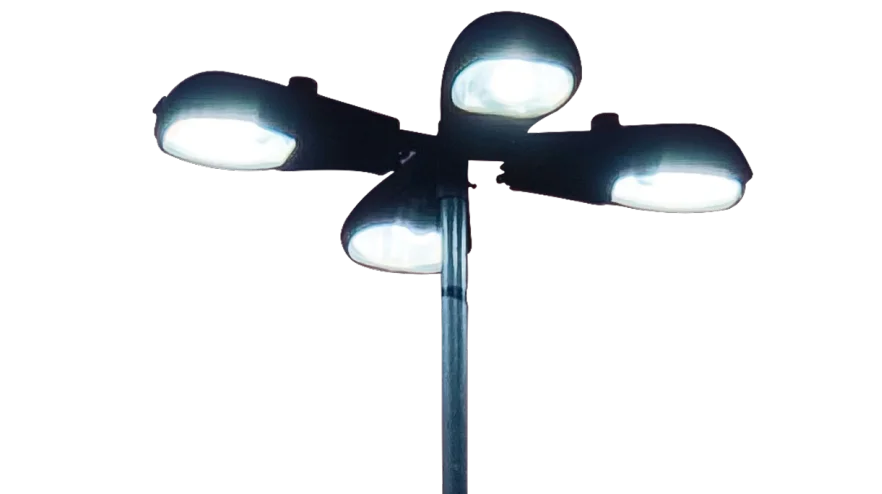

light tower
انواع برج نوری
برجهای نوری را می‌توان براساس ساختار هد، روش بالابری و قابلیت جابه‌جایی دسته‌بندی کرد. این ویژگی‌ها مستقل از یکدیگر نیستند و یک برج میتواند هم سیار باشد و هم دارای سیستم بالابر برقی یا دستی.
برج نوری هد ثابت
در این مدل، هد و پروژکتورها در قسمت بالای برج به‌صورت ثابت قرار می‌گیرند. ساختار ساده‌تر میتواند هزینه اولیه را کاهش دهد، اما برای سرویس چراغها ممکن است به بالابر، جرثقیل یا صعود نیروی مجاز نیاز باشد.
هد ثابت برای پروژههایی مناسب است که دسترسی ایمن برای تعمیرات پیش‌بینی شده باشد یا ارتفاع و شرایط نصب، سرویس دوره‌ای را قابل مدیریت کند. هنگام سفارش، وزن هد، تعداد و وزن پروژکتورها، سرعت باد طراحی و روش تعمیرات باید مشخص باشد.
برج نوری هد متحرک با وینچ دستی
در این مدل، هد چراغها با استفاده از وینچ و سیم‌بکسل بالا و پایین می‌رود و امکان رساندن مجموعه پروژکتورها به سطح زمین برای سرویس را فراهم می‌کند. این ساختار برای ارتفاع‌های متعارف و پروژههایی که تعداد دفعات سرویس محدود است قابل بررسی است.
ظرفیت وینچ، نوع ترمز، مشخصات سیم‌بکسل، قرقره‌ها و قفل مکانیکی باید متناسب با وزن هد انتخاب شوند. در طراحی ایمنی، نباید نگهداری بار صرفاً به عملکرد گیربکس وینچ وابسته باشد.
برج نوری برقی
در برج نوری برقی، موتور و گیربکس جابه‌جایی هد را انجام می‌دهند. این مدل برای برجهای مرتفعتر یا پروژههایی که سرعت و سهولت دسترسی برای سرویس اهمیت دارد، قابل بررسی است.
در زمان سفارش باید مشخصات تابلو کنترل، محدودکننده حرکت، سیستم توقف، امکان عملکرد دستی در شرایط اضطراری و حفاظت موتور در طراحی پروژه مشخص شود.
برج نوری استادیومی یا یک‌طرفه
در این ساختار، هد برای هدایت نور به سمت مشخصی طراحی میشود. کاربرد آن فقط به ورزشگاه محدود نیست و میتواند در بارانداز، Stockpile، محوطه استخراج یا جبهه کاری معدن نیز استفاده شود.
در این مدل، وزن هد و بار نامتقارن ناشی از باد اهمیت بیشتری پیدا می‌کند. بنابراین انتخاب ارتفاع، سطح بادخور و آرایش پروژکتورها باید با محاسبات سازه‌ای انجام شود.
برج نور سیار دیزلی
الیت تاور دیزلی برای محل‌هایی کاربرد دارد که برق ثابت در دسترس نیست یا محل عملیات روشنایی دائماً تغییر می‌کند. دکل تلسکوپی، ژنراتور، مخزن سوخت، شاسی، جک‌های تعادل و پروژکتورها اجزای اصلی این مجموعه هستند.
هنگام سفارش باید مدت کارکرد با یک مخزن، مصرف سوخت، صدای دستگاه، نوع موتور و آلترناتور، ارتفاع دکل، چرخش هد، سرعت مجاز حمل، سیستم ترمز و مقاومت در برابر باد بررسی شود.
برج نوری سیار خورشیدی و هیبریدی
برجهای خورشیدی یا هیبریدی برای سایت‌های دورافتاده و پروژههایی که کاهش مصرف سوخت اهمیت دارد قابل بررسی هستند. ظرفیت پنل و باتری، توان چراغها، ساعات روشنایی، میزان تابش منطقه و وجود ژنراتور پشتیبان باید متناسب با شرایط واقعی محل انتخاب شود.
عبارت‌هایی مانند «کارکرد تمام‌شب» بهتنهایی اطلاعات فنی کاملی نیستند و باید ظرفیت باتری، توان چراغ و شرایط تابش مشخص باشد.
بررسی و مقایسه برندهای مرتبط با برج نوری
برند پروژکتور را نباید بهتنهایی معیار انتخاب برج نوری قرار داد. در یک پروژه صنعتی، سازگاری چراغ با هد و سازه، مشخصات فوتومتریک، شرایط محیطی، الزامات ایمنی و مدارک فنی نیز اهمیت دارند. بنابراین مقایسه بهتر است در سطح مدل و کد محصول انجام شود.
مازی نور (Mazinoor)
مازی نور برای کاربردهای پروژکتوری، خانواده‌هایی مانند OPTILUX را ارائه می‌کند. در کاتالوگ رسمی OPTILUX، گزینه‌های مختلف توزیع نور، از جمله توزیع متقارن باریک یا عریض و توزیع نامتقارن، در کنار مشخصات فنی چراغ ارائه شده است. بنابراین در انتخاب پروژکتور برای برج نوری، بررسی کد دقیق، شار نوری، توان، زاویه پخش و مشخصات نصب اهمیت دارد.
گلنور (Golnoor)
گلنور نیز در حوزه روشنایی صنعتی و محوطه‌ای، خانواده‌های مختلف محصولات پروژکتوری ارائه می‌کند. برای مقایسه این برند با گزینه‌های دیگر، باید مدل دقیق، فایل فوتومتریک و مشخصات فنی همان محصول بررسی شود و صرفاً نام برند مبنای انتخاب قرار نگیرد.
واروم (WAROM)
واروم بیشتر در بخش تجهیزات روشنایی صنعتی و به‌ویژه محصولات مناسب محیطهای صنعتی و خطرناک شناخته میشود. سبد رسمی این برند شامل خانواده‌های مختلف Floodlight و تجهیزات روشنایی ضدانفجار است. بنابراین اگر برج در محدوده دارای طبقهبندی خطرناک قرار گیرد، بررسی مدل دقیق، نوع حفاظت انفجاری، Zone، گواهی‌ها و الزامات پروژه اهمیت ویژه‌ای دارد.
OKTECH
OKTECH نیز در متن اولیه به‌عنوان یکی از گزینه‌های مرتبط با روشنایی صنعتی، محیطهای سخت و کاربردهای ثابت یا قابل حمل مطرح شده است. در انتخاب این برند نیز مدل و دیتاشیت دقیق باید مبنای مقایسه باشد؛ به‌خصوص زمانی که پروژکتور قرار است روی سازه یا سیستم سیار مشخصی نصب شود.
برند | منشأ برند | خانواده مرتبط | معیار تصمیم خرید |
|---|---|---|---|
مازی نور | ایران | پروژکتور و روشنایی محوطه‌ای | کد چراغ، شار نوری، توزیع نور، IP و مشخصات نصب |
گلنور | ایران | روشنایی صنعتی و پروژکتوری | مدل دقیق، فایل فوتومتریک و مشخصات فنی |
WAROM | چین | روشنایی صنعتی و ضدانفجار | نوع حفاظت، Zone، گواهی‌ها و شرایط محیطی |
OKTECH | مطابق مدل و تأمین | روشنایی صنعتی و قابل حمل | دیتاشیت، کاربرد، شرایط محیطی و قابلیت نصب |
راهنمای انتخاب، طراحی و خرید برج نوری (ثابت و سیار)
راهنمای جامع مهندسی: انتخاب، طراحی و خرید برج نوری (ثابت و سیار)
تأمین روشنایی در محیطهای صنعتی سنگین نظیر معادن، مجتمع‌های پتروشیمی و بنادر، فراتر از نصب چند پروژکتور ساده است. در این محیط‌ها، فاکتورهایی مانند سرعت باد، گردوغبار ساینده، ارتعاشات ناشی از انفجار یا حرکت ماشین‌آلات سنگین و الزامات ایمنی (Ex)، پارامترهای طراحی را دیکته می‌کنند.
۱. تحلیل کاربرد و انتخاب نوع برج (ثابت در برابر سیار)
نخستین گام در طراحی سیستم روشنایی، تعیین استراتژی نصب بر اساس دینامیک محیط کار است.
مقایسه کاربرد برج نوری ثابت و سیار (Light Tower)
پارامتر | برج نوری ثابت (High Mast) | برج نوری سیار (Mobile Light Tower) |
|---|---|---|
مناسب برای | انبارها، بنادر، پارکینگ، جاده‌های داخلی | جبهه استخراج معدن، تعمیرات اضطراری، کمپ‌های موقت |
منبع تغذیه | شبکه برق سراسری یا پست اختصاصی | ژنراتور دیزلی داخلی یا پک باتری |
پایداری سازه | بسیار بالا (طراحی بر اساس فونداسیون بتنی) | وابسته به جک‌های تثبیت و سطح بادخور |
انعطاف‌پذیری | محدود به محل نصب | قابلیت جابه‌جایی سریع با تریلر یا خودرو |
نکته مهندسی: در مناطق حساس نظیر پتروشیمی‌ها، علاوه بر درجه حفاظت (IP)، باید طبقهبندی زون (Zone) مشخص شود. صرفاً بالا بودن IP برای محیطهای مستعد انفجار کافی نیست و تجهیزات باید دارای گواهی ATEX/Ex متناسب باشند.
۲. پارامترهای طراحی سازه و ارتفاع
ارتفاع برج (از ۶ تا ۳۰ متر) نباید صرفاً بر اساس مساحت انتخاب شود. تعیین ارتفاع بهینه تابعی از «طراحی فوتومتریک» و «محاسبات پایداری» است:
محاسبات فوتومتریک: باید موانع نوری، ارتفاع تجهیزات اطراف و میزان خیرگی (Glare) بررسی شود تا لوکس (Lux) موردنیاز در سطح زمین تأمین گردد.
عوامل مؤثر بر ارتفاع: شکل زمین، زاویه پخش نور پروژکتورها و فواصل بین برج‌ها جهت همپوشانی نوری.
بار باد و وزن هد: ارتفاع نهایی باید با ضخامت ورق، تعداد مقاطع (Overlapping) و ابعاد بیس‌پلیت (Base Plate) همخوانی داشته باشد تا در برابر سرعت باد منطقه (Wind Speed) پایدار بماند.
۳. ویژگی‌های فنی پروژکتور و سیستم روشنایی
انتخاب پروژکتور باید بر اساس دیتاشیت فنی مدل مشخص انجام شود. به عنوان مثال، در پروژکتورهای تخصصی (مانند سری Optilux مازی‌نور)، پارامترهای زیر تعیینکننده هستند:
شار نوری و فایل IES: برای شبیه‌سازی دقیق در نرم‌افزارهایی مثل Dialux.
مدیریت حرارتی: توانایی کارکرد مداوم در دمای محیطی بالا (Ambient Temperature).
حفاظت Surge: مقاومت در برابر نوسانات ولتاژ و ضربات صاعقه.
زاویه پخش (Beam Angle): انتخاب لنز مناسب برای پرتاب نور در ارتفاع‌های مختلف.
۴. چک‌لیست مشخصات فنی جهت خرید و استعلام
هنگام بررسی پیشنهادهای فنی، از تطبیق مشخصات زیر با نیاز پروژه اطمینان حاصل کنید:
الف) مشخصات برج نوری ثابت (دکل)
پوشش: گالوانیزه گرم (Hot Dip Galvanized) با ضخامت استاندارد.
مکانیزم بالابر: هد متحرک (Motorized) یا ثابت، ظرفیت وینچ و سیم‌بکسل مغز فولادی.
ایمنی: سیستم قفل پاراشوت (Parachute Lock) برای جلوگیری از سقوط هد.
الکتریکال: تابلو برق بارانی، حفاظت‌های Surge و سیستم ارتینگ (Earthing).
ب) مشخصات برج نوری سیار (دیزل ژنراتوردار)
واحد توان: برند موتور و ژنراتور، حجم مخزن سوخت و مدت زمان کارکرد (Autonomy).
دکل: نوع بالابر (هیدرولیکی، برقی یا دستی) و مقاومت در برابر باد در حالت باز.
شاسی: نوع محور، ترمزهای اضطراری و قابلیت یدک‌کشی در جاده‌های ناهموار معدنی.
صدا: میزان دسی‌بل (dB) خروجی در فاصله مشخص جهت رفاه اپراتورها.
۵. تحلیل عوامل مؤثر بر قیمت و مقایسه اقتصادی
قیمت یک برج نوری «کالای عمومی» نیست و به شدت تحت تأثیر Supply Scope (دامنه تأمین) قرار دارد:
در مدل‌های ثابت: وزن نهایی سازه (وابسته به ضخامت ورق)، کیفیت گالوانیزه، برند پروژکتورها و پیچیدگی تابلو برق و فونداسیون.
در مدل‌های سیار: قیمت مستقیماً تحت تأثیر برند موتور (مانند Perkins، Yanmar یا Kubota)، نوع چراغها (LED یا متال هالید) و سیستم هیدرولیک دکل است.
نکته بازرگانی: مقایسه قیمت دو برج نوری بدون بررسی «فایل فوتومتریک» و «دفترچه محاسبات سازه» فاقد اعتبار مهندسی است؛ چرا که ممکن است یک سازه ارزان‌قیمت در اولین طوفان دچار واژگونی شود.
۶. فرم اطلاعات ضروری جهت استعلام فنی
برای دریافت پیشنهاد فنی دقیق، این اطلاعات را برای واحد مهندسی فروش ارسال کنید:
نوع نیاز: ثابت یا سیار (با موتور دیزل یا برق مستقیم).
محل نصب: ابعاد محوطه (طول و عرض) و نقشه جانمایی تجهیزات.
هدف روشنایی: سطح لوکس (Lux) مورد نیاز (مثلاً ۵۰ لوکس برای جاده یا ۲۰۰ لوکس برای تعمیرگاه).
شرایط اقلیمی: حداکثر سرعت باد منطقه و دمای محیط.
الزامات خاص: نیاز به گواهی ضد انفجار (ATEX)، پوشش رنگ اپوکسی یا سیستم کنترل هوشمند (فتوسل/تایمر).
وضعیت نصب: نیاز به طراحی فونداسیون، حمل به سایت و نصب و راه‌اندازی.
REVIEW
light tower
سوالات متداول
آیا برای هر محوطه می‌توان یک ارتفاع ثابت برای برج نوری تعیین کرد؟
آیا تعویض پروژکتور قدیمی با LED روی برج موجود امکان‌پذیر است؟
آیا برج نوری ثابت برای معدن مناسب است؟
آیا IP بالا برای استفاده از چراغ در محیط خطرناک کافی است؟
برج نوری دستی یا برقی را چگونه انتخاب کنیم؟
تعداد پروژکتور موردنیاز برای یک کارخانه چگونه مشخص میشود؟
