خرید کابل فشار متوسط از گروه صنعتی پرداد
گاهی تفاوت میان یک کابل مناسب و یک سفارش پرریسک، فقط یک عدد در ریتینگ یا سطح مقطع اسکرین است. ما در گروه صنعتی پرداد، اطلاعات فنی درخواست را پیش از تأمین بررسی می‌کنیم تا کابل پیشنهادی از نظر ولتاژ، جنس و سطح مقطع هادی، ساختمان کابل، طول درام، شرایط نصب و تجهیزات اتصال با نیاز واقعی پروژه هماهنگ باشد.
کابل فشار متوسط (Medium Voltage Cable) برای انتقال و توزیع انرژی میان پست برق، ترانسفورماتور، سوئیچگیر و مصرف‌کننده‌های فشار متوسط استفاده میشود. در زمان انتخاب، علاوه بر ریتینگ ولتاژ، باید تکرشته یا سه‌رشته بودن، مسی یا آلومینیومی بودن، زره‌دار یا بدون زره بودن و شرایط نصب مشخص شود. کابل‌های ۲۰ و ۳۰/۳۳ کیلوولت، در کنار گریدها و ساختمان‌های مختلف، بخش مهمی از این خانواده را تشکیل می‌دهند.
برای استعلام، کد کامل کابل یا MTO، ریتینگ U0/U(Um)، جنس و سطح مقطع هادی، تعداد رشته، سطح مقطع اسکرین، نوع غلاف و زره، شرایط نصب، طول کل و طول هر درام، برند یا Vendor List و مشخصات سرکابل و مفصل را ارسال کنید.

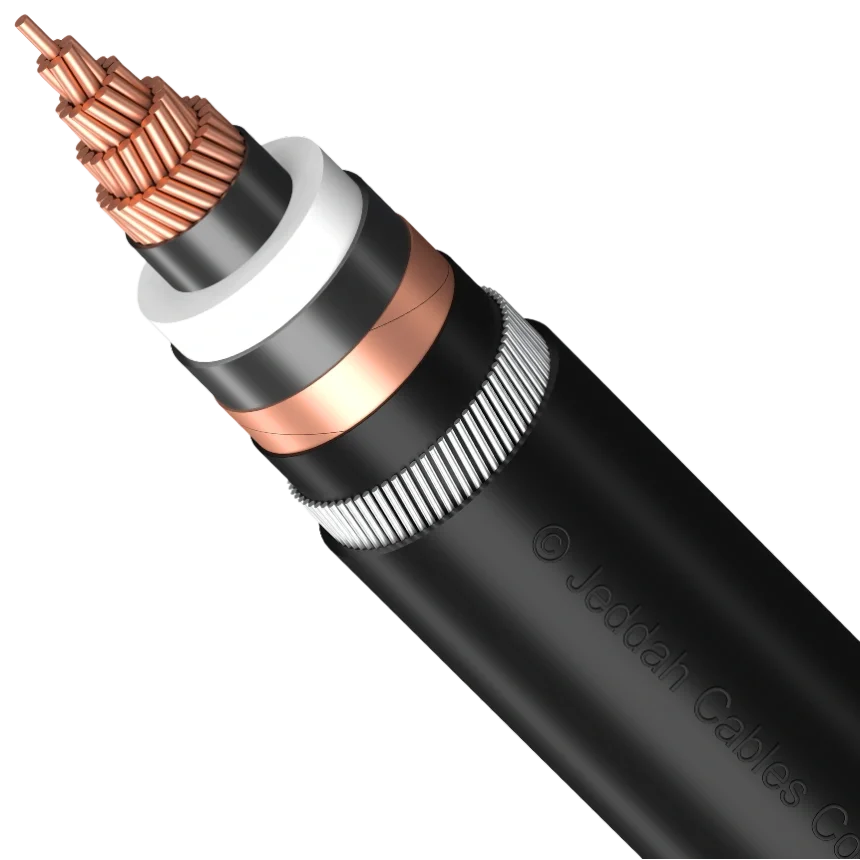

معرفی فنی و کاربردی کابل فشار متوسط
کابل فشار متوسط فقط یک کابل قدرت با عایق ضخیم‌تر نیست. در ساختمان یک کابل MV معمولی، هادی توسط اسکرین نیمه‌هادی و عایق XLPE احاطه میشود و پس از آن اسکرین نیمه‌هادی عایق و اسکرین فلزی قرار می‌گیرد. این لایه‌ها برای کنترل میدان الکتریکی، تخلیه جریان‌های خازنی و خطای زمین و ایجاد شرایط مناسب برای بهره‌برداری در ولتاژ متوسط اهمیت دارند.
استاندارد IEC 60502-2 کابل‌های قدرت با عایق اکسترودشده را در محدوده ولتاژ نامی مربوط به این خانواده پوشش می‌دهد. در خرید صنعتی، عبارت‌هایی مانند «کابل ۲۰ کیلوولت» به‌تنهایی کافی نیستند و بهتر است ریتینگ کامل مانند 12/20(24) kV یا 18/30(36) kV در استعلام درج شود.
انتخاب سطح مقطع نیز فقط براساس جریان بار انجام نمی‌شود. افت ولتاژ، جریان اتصال کوتاه، طول مسیر، دمای محیط، نحوه نصب و شرایط حرارتی باید بررسی شوند. سطح مقطع اسکرین فلزی نیز باید براساس جریان خطای زمین و زمان عملکرد سیستم حفاظتی تعیین شود.
سه نکته مهم در تصمیم‌گیری
ریتینگ کامل U0/U(Um) را به‌جای نام بازاری کابل اعلام کنید.
سطح مقطع اسکرین را جدا از سطح مقطع هادی بررسی کنید.
کابل را همراه با سرکابل، مفصل و الزامات نصب ارزیابی کنید، نه به‌عنوان یک قطعه مستقل.

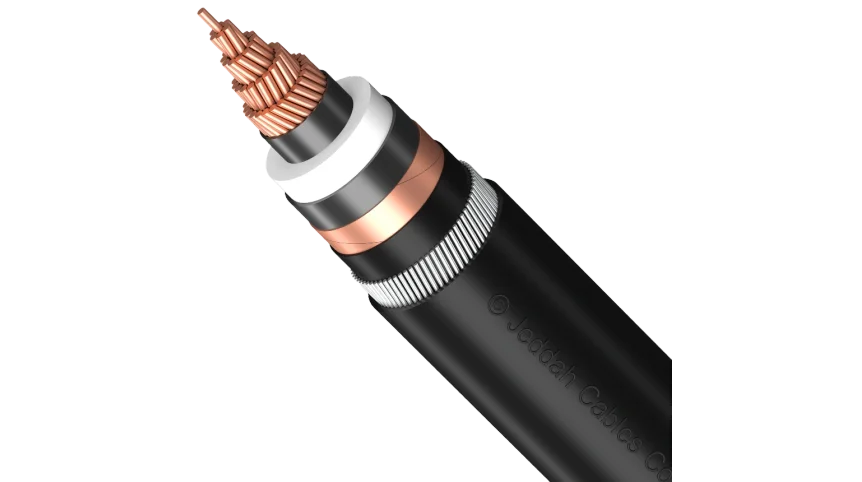

medium voltage cables
انواع کابل فشار متوسط
کابل‌های فشار متوسط را میتوان از معیارهای مستقلی مانند ولتاژ نامی، جنس هادی، تعداد رشته، ساختمان زره و نوع غلاف دسته‌بندی کرد. این ویژگی‌ها قابل ترکیب هستند؛ برای مثال یک کابل می‌تواند هم‌زمان آلومینیومی، سه‌رشته، XLPE و زره‌دار باشد.
کابل فشار متوسط ۶ کیلوولت
کابل‌هایی با ریتینگ 3.6/6(7.2) kV در شبکه‌های قدیمی و برخی تجهیزات صنعتی استفاده می‌شوند. در سفارش این گروه باید مشخص شود آیا کابل برای شبکه موجود یا یک تجهیز خاص انتخاب میشود و ساختمان هادی، اسکرین، غلاف و شرایط نصب با مشخصات سیستم تطبیق داشته باشد.
کابل فشار متوسط ۱۰ کیلوولت
کابل با ریتینگ متداول 6/10(12) kV در برخی شبکه‌های توزیع صنعتی و نیروگاهی کاربرد دارد. ریتینگ دقیق باید از مشخصات پروژه استخراج شود، زیرا عنوان «کابل ۱۰ کیلوولت» به‌تنهایی اطلاعات کافی درباره Um و ساختار کابل ارائه نمی‌کند.
کابل فشار متوسط ۱۵ کیلوولت
کابل‌های 8.7/15(17.5) kV برای برخی شبکه‌های توزیع و پروژه‌های خاص بررسی می‌شوند. انتخاب آن‌ها باید بر اساس ولتاژ سیستم و الزامات عایقی پروژه انجام شود، نه صرفاً عنوان بازاری «کابل ۱۵ کیلوولت».
کابل فشار متوسط ۲۰ کیلوولت
عبارت «کابل ۲۰ کیلوولت» در بسیاری از استعلام‌ها به کابل با ریتینگ 12/20(24) kV اشاره دارد. این کابل در فیدر پست‌های صنعتی، اتصال ترانسفورماتورها، موتورهای MV، کارخانه‌های سیمان و فولاد، معادن و ایستگاه‌های پمپاژ استفاده میشود.
هنگام سفارش باید حداقل تکرشته یا سه‌رشته بودن، هادی مسی یا آلومینیومی، زره‌دار یا بدون زره بودن و روش نصب مشخص شود.
کابل فشار متوسط ۳۰ و ۳۳ کیلوولت
کابل‌های با ریتینگ 18/30(36) kV در بسیاری از استعلام‌ها با عبارت کابل ۳۰ یا ۳۳ کیلوولت شناخته می‌شوند. این گروه در فیدرهای اصلی، شبکه‌های صنعتی، نیروگاه‌ها، پست‌های اصلی کارخانه و خطوط تغذیه معادن کاربرد دارد.
عدد ۳۳ کیلوولت معمولاً به ولتاژ نامی شبکه اشاره می‌کند، اما ریتینگ دقیق کابل باید از SLD یا مشخصات فنی پروژه کنترل شود.
کابل فشار متوسط مسی
هادی مسی در سطح مقطع مشابه، مقاومت الکتریکی پایین‌تری دارد و می‌تواند در مسیرهایی که محدودیت فضا یا ابعاد سرکابل اهمیت دارد، مورد بررسی قرار گیرد. در مقابل، قیمت فلز مس و وزن بیشتر کابل باید در ارزیابی اقتصادی و اجرایی لحاظ شود.
کابل فشار متوسط آلومینیومی
کابل آلومینیومی فشار متوسط در بسیاری از شبکه‌های توزیع و مسیرهای طولانی، گزینه‌ای اقتصادی‌تر است. اما جایگزینی آلومینیوم با مس با ثابت نگه‌داشتن سطح مقطع معتبر نیست. سطح مقطع، افت ولتاژ، قطر، شعاع خمش، کابلشو، اتصالات و دستورالعمل نصب باید دوباره بررسی شوند.
کابل فشار متوسط تکرشته
کابل تکرشته می‌تواند برای مسیرهایی با سطح مقطع بالاتر و آرایش‌های خاص نصب انتخاب شود. در سیستم سه‌فاز با سه کابل تکرشته، آرایش کابل‌ها، نیروهای اتصال کوتاه، نوع کلمپ و جنس زره اهمیت ویژه دارند.
کابل فشار متوسط سه‌رشته
در کابل سه‌رشته، سه هادی عایق‌شده و اسکرین‌شده در یک مجموعه قرار می‌گیرند. این ساختار در بعضی مسیرها نصب را ساده‌تر می‌کند، اما وزن، قطر، شعاع خمش و محدودیت‌های حمل باید پیش از سفارش کنترل شود.
کابل فشار متوسط زره‌دار و بدون زره
برای کابل‌هایی که در داکت یا کانال محافظت‌شده نصب می‌شوند، بسته به طراحی پروژه ممکن است ساختمان بدون زره کافی باشد. در دفن مستقیم یا مسیرهایی که کابل در معرض فشار و ضربه مکانیکی قرار دارد، ساختار زره‌دار بررسی میشود.
در کابل‌های تکرشته AC، انتخاب زره فولادی مغناطیسی بدون بررسی طراحی صحیح نیست؛ زیرا میدان متناوب می‌تواند موجب تلفات و گرمایش ناخواسته شود. جنس زره باید براساس آرایش نصب و مشخصات سازنده انتخاب شود.
بررسی و مقایسه برندهای کابل فشار متوسط
در خرید کابل MV، برند به‌تنهایی معیار انتخاب نیست. کد دقیق محصول، ریتینگ، هادی، سطح مقطع اسکرین، ساختمان کابل، استاندارد، مدارک، شرایط تأمین و Vendor List پروژه باید با یکدیگر بررسی شوند.
کابل فشار متوسط سیمکو
سیمکو خانواده‌هایی از کابل‌های فشار متوسط ۶ تا ۳۰ کیلوولت با هادی مسی یا آلومینیومی، ساختار تکرشته و سه‌رشته و مدل‌های مقاوم در برابر نفوذ آب معرفی می‌کند. این ویژگی‌ها میتوانند در پروژه‌هایی که تأمین داخلی و تطبیق مدارک سازنده اهمیت دارد، در فرایند انتخاب بررسی شوند.
کابل فشار متوسط یزد
کابل یزد خانواده‌هایی از کابل‌های زره‌دار MV با کدهایی مانند XSEYRY2N، XSYBY2N و XSYRY2N و نمونه‌هایی با هادی آلومینیومی معرفی کرده است. تنوع غلاف، زره، مقاومت UV و برخی ساختارهای HFFR و مقاوم به روغن و هیدروکربن، بسته به کد محصول، از موارد قابل بررسی هستند. مشخصات نهایی باید برای همان کد از دیتاشیت سازنده کنترل شود.
کابل فشار متوسط ابهر
کابل ابهر در حوزه انتقال و توزیع انرژی و ساخت کابل‌های تخصصی فعالیت دارد. در استعلام محصولات این برند باید ریتینگ، ساختمان کابل، سطح مقطع اسکرین، مشخصات غلاف و آزمون‌های موردنیاز با آخرین کاتالوگ و پیشنهاد فنی سازنده تطبیق داده شوند.
برندهای خارجی کابل فشار متوسط
در پروژه‌هایی که Vendor List برندهایی مانند Nexans، NKT یا Prysmian را مشخص کرده است، تأمین باید براساس کد دقیق، کشور سازنده، مدارک قابل ارائه و امکان تأمین همان ساختار بررسی شود. نام برند خارجی به‌تنهایی جایگزین تطبیق مشخصات فنی نیست.
ما در گروه صنعتی پرداد بدون قرارداد معتبر از عنوان «نمایندگی رسمی» استفاده نمی‌کنیم. تأمین برندهای داخلی و خارجی نیز باید بر اساس اصالت، مدارک، موجودی و زمان تحویل بررسی شود.
مقایسه معیارهای خرید
معیار | آنچه باید بررسی شود |
|---|---|
ریتینگ | U0/U(Um) و تطابق با شبکه |
هادی | مس یا آلومینیوم و سطح مقطع |
اسکرین | جنس، سطح مقطع و تحمل جریان خطا |
ساختار | تکرشته/سه‌رشته، XLPE و لایه‌های آب‌بند |
حفاظت مکانیکی | زره، نوع زره و شرایط نصب |
غلاف | PVC، PE، HFFR یا ساختار مقاوم موردنیاز |
مدارک | MTC، آزمون‌ها و مدارک مورد درخواست پروژه |
برند | کد دقیق، Pipe/Cable Factory، کشور سازنده و Vendor List |
تأمین | مقدار، طول درام، زمان تحویل و شرایط حمل |
کابل فشار متوسط XLPE

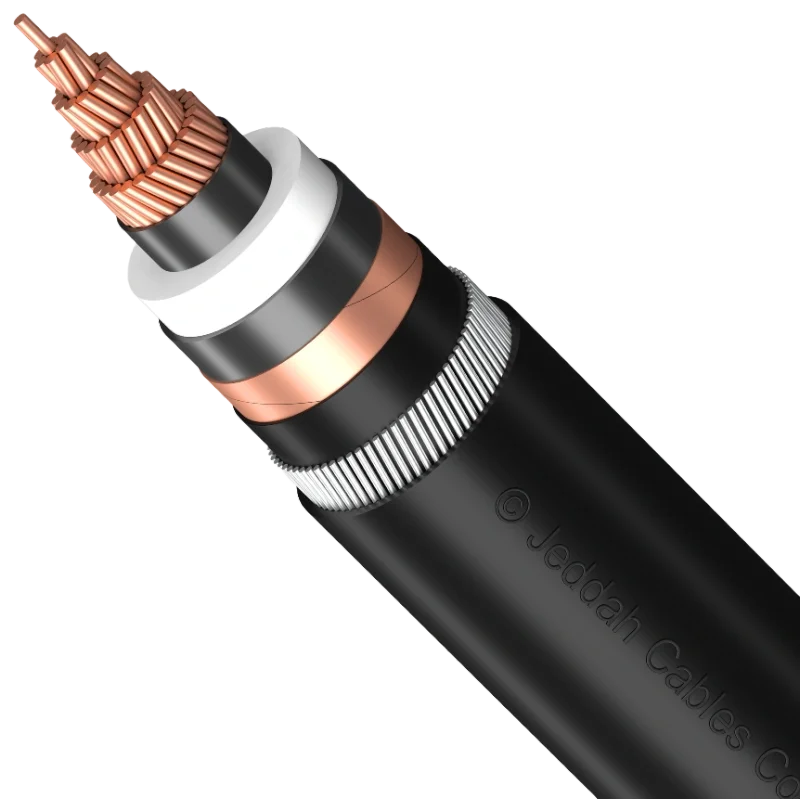

ساختمان متداول یک کابل MV با عایق XLPE می‌تواند شامل اجزای زیر باشد:
هادی مسی یا آلومینیومی فشرده
اسکرین نیمه‌هادی هادی
عایق XLPE
اسکرین نیمه‌هادی عایق
نوارهای نیمه‌هادی و لایه‌های آب‌بند در صورت نیاز
اسکرین فلزی شامل سیم یا نوار مسی
فیلر و غلاف داخلی در مدل‌های چندرشته
زره فلزی در ساختارهای زره‌دار
غلاف نهایی PE، PVC یا ترکیبات ویژه
کدهای رایج کابل فشار متوسط
کدگذاری میان سازندگان کاملاً یکسان نیست و باید دیتاشیت همان سازنده بررسی شود.
کد متداول | ساختمان عمومی |
|---|---|
XSY2N | هادی مسی، XLPE، اسکرین مسی و غلاف PVC |
XSY2NA | هادی آلومینیومی، XLPE، اسکرین مسی و غلاف PVC |
Y2XS2N | هادی مسی، XLPE، اسکرین مسی و غلاف PE |
Y2XS2NA | هادی آلومینیومی، XLPE، اسکرین مسی و غلاف PE |
N2XSEY / NA2XSEY | خانواده‌های سه‌رشته در برخی کاتالوگ‌های داخلی |
پسوندهایی مانند RY و BY نیز در برخی کاتالوگ‌ها به ساختارهای زره‌دار اشاره می‌کنند، اما جنس و آرایش دقیق زره باید از دیتاشیت همان کد خوانده شود.
REVIEW
medium voltage cables
دانستنی‌های کاربردی پیش از خرید و استفاده
ریتینگ کابل ۲۰ و ۳۳ کیلوولت را چگونه بخوانیم؟
نام بازاری کابل باید به ریتینگ کامل تبدیل شود:
نام رایج | ریتینگ متداول U0/U(Um) | کاربرد عمومی |
|---|---|---|
کابل ۶ کیلوولت | 3.6/6(7.2) kV | برخی شبکه‌های قدیمی و تجهیزات صنعتی |
کابل ۱۰ کیلوولت | 6/10(12) kV | توزیع صنعتی و نیروگاهی |
کابل ۱۵ کیلوولت | 8.7/15(17.5) kV | شبکه‌های توزیع و پروژه‌های خاص |
کابل ۲۰ کیلوولت | 12/20(24) kV | توزیع صنعتی و پست‌های صنعتی |
کابل ۳۰/۳۳ کیلوولت | 18/30(36) kV | فیدرهای اصلی و شبکه‌های صنعتی با ولتاژ بالاتر |
در این نام‌گذاری، U0 ولتاژ میان هادی و زمین یا اسکرین، U ولتاژ میان دو هادی فاز و Um بیشترین ولتاژ سیستم است که تجهیز برای آن طراحی میشود. بنابراین «کابل ۲۰ کیلوولت» را بهتر است در سفارش به‌صورت کامل، مثلاً 12/20(24) kV، بنویسید.
سطح مقطع کابل چگونه انتخاب میشود؟
جریان بار تنها یکی از عوامل انتخاب است. موارد زیر نیز باید بررسی شوند:
جریان بار و روش نصب
افت ولتاژ
جریان اتصال کوتاه
طول مسیر
دمای محیط
آرایش کابل‌ها
تعداد کابل‌های مجاور
شرایط حرارتی خاک یا کانال
شرایط راه‌اندازی موتور در صورت وجود
بنابراین سطح مقطع پیشنهادی نباید فقط از روی جریان نامی تجهیز انتخاب شود.
سطح مقطع اسکرین چرا مهم است؟
اسکرین فلزی فقط یک لایه محافظتی ساده نیست. این بخش می‌تواند مسیر جریان‌های خازنی و جریان خطای زمین را فراهم کند و باید بتواند جریان خطا را تا زمان عملکرد حفاظت تحمل کند.
بنابراین عدد اسکرین را نباید از روی موجودی بازار یا به‌صورت ثابت برای تمام سطح مقطع‌های هادی انتخاب کرد. جریان خطای زمین و زمان قطع حفاظت باید مبنای بررسی باشند.
مس بهتر است یا آلومینیوم؟
پاسخ ثابت ندارد.
مس مقاومت الکتریکی پایین‌تر و در سطح مقطع مشابه ابعاد مناسبی دارد، اما هزینه و وزن آن بالاتر است. آلومینیوم در بسیاری از مسیرهای طولانی از نظر اقتصادی جذاب‌تر است، اما ممکن است برای دستیابی به ظرفیت جریان یا افت ولتاژ مشابه، سطح مقطع متفاوتی نیاز داشته باشد.
همچنین کابلشو، اتصالات، قطر، شعاع خمش و روش نصب باید با هادی آلومینیومی سازگار باشند.
تکرشته بهتر است یا سه‌رشته؟
این انتخاب به مسیر و مشخصات پروژه وابسته است.
کابل‌های تکرشته میتوانند برای سطح مقطع‌های بالاتر و برخی مسیرها مناسب باشند، اما آرایش سه کابل، نیروهای اتصال کوتاه، کلمپ و اثر جنس زره باید بررسی شود.
کابل سه‌رشته مجموعه فشرده‌تری ایجاد می‌کند، ولی وزن، قطر، شعاع خمش و محدودیت حمل آن باید با مسیر واقعی مقایسه شود.
چه زمانی کابل زره‌دار انتخاب میشود؟
اگر کابل در معرض ضربه، فشار مکانیکی یا دفن مستقیم باشد، ساختار زره‌دار بررسی میشود. در مسیرهای محافظت‌شده مانند برخی داکت‌ها یا کانال‌ها، بسته به مشخصات پروژه ممکن است کابل بدون زره کافی باشد.
در کابل‌های تکرشته AC، نوع زره اهمیت ویژه دارد و استفاده از زره فولادی مغناطیسی باید با توجه به تلفات و گرمایش بررسی شود.
کابل فشار متوسط در معدن چه ویژگی‌هایی باید داشته باشد؟
در معادن مس و آهن، کابل MV می‌تواند در پست‌های محلی، فیدر سنگ‌شکن، آسیاب، نوار نقاله‌های اصلی، پمپ‌های آبکشی و موتورهای فشار متوسط استفاده شود.
در این محیط‌ها گردوغبار، ضربه، جابه‌جایی تجهیزات و دشواری تعمیر مسیر میتوانند انتخاب غلاف و حفاظت مکانیکی را مهم‌تر کنند.
کابل MV در کارخانه سیمان چه شرایطی دارد؟
فیدر آسیاب مواد، آسیاب سیمان، فن‌های اصلی، سنگ‌شکن و ترانسفورماتورهای توزیع از نقاط مصرف کابل MV در کارخانه سیمان هستند.
در این کاربرد، تجمع غبار، دمای محیط و طول مسیرهای سینی کابل باید در محاسبه ظرفیت جریان و انتخاب ساختار کابل لحاظ شوند.
کابل فشار متوسط در پتروشیمی چه نکاتی دارد؟
در پالایشگاه و پتروشیمی، علاوه بر ولتاژ و سطح مقطع، مقاومت غلاف در برابر هیدروکربن، رطوبت، مواد خورنده و شعله می‌تواند اهمیت داشته باشد.
همچنین محل عبور کابل و طبقه‌بندی محیط باید با مدارک پروژه تطبیق داده شود. نوع غلاف مقاوم به هیدروکربن یا ساختار ویژه نباید بدون نیاز واقعی به کل خانواده کابل‌ها تعمیم داده شود.
کد XSY2N و XSY2NA چه تفاوتی دارند؟
براساس جدول موجود در داده‌های مقاله:
XSY2N: هادی مسی، عایق XLPE، اسکرین مسی و غلاف PVC
XSY2NA: هادی آلومینیومی، عایق XLPE، اسکرین مسی و غلاف PVC
اما کدگذاری میان سازندگان کاملاً یکسان نیست. بنابراین برای سفارش نهایی باید کد کامل و دیتاشیت همان سازنده بررسی شود.
چرا عدد بعد از اسلش یا ممیز مهم است؟
در برخی کدها، عدد پس از ممیز یا علامت اسلش می‌تواند سطح مقطع اسکرین فلزی را مشخص کند. حذف این مقدار از درخواست خرید ممکن است باعث شود دو پیشنهاد فنی متفاوت، ظاهراً برای یک کابل واحد ارائه شوند.
برای مثال، در یک درخواست باید ساختار کامل مانند 1×240/25 mm² یا فرمت دقیق مورد استفاده سازنده درج شود.
سرکابل و مفصل چگونه باید با کابل انتخاب شوند؟
قطر روی عایق، قطر غلاف، سطح مقطع اسکرین، نوع هادی و ساختار کابل باید با کیت سرکابل و مفصل سازگار باشند.
در خرید کابل MV بهتر است این تجهیزات هم‌زمان بررسی شوند تا بعد از ورود کابل به پروژه، ناسازگاری ابعادی یا فنی باعث ایجاد سفارش مجدد نشود.
طول درام چه اهمیتی دارد؟
طول درام باید براساس طول مسیر، محل مفصل‌ها و محدودیت‌های حمل تعیین شود. تقسیم نامناسب طول می‌تواند تعداد مفصل‌ها را افزایش دهد.
هم‌زمان باید وزن درام، مسیر حمل، ظرفیت تجهیزات تخلیه و محل نصب بررسی شود. بنابراین صرفاً درخواست «درام‌های بلندتر» الزاماً انتخاب بهتری نیست.
قیمت کابل فشار متوسط به چه عواملی بستگی دارد؟
مهم‌ترین عوامل عبارت‌اند از:
مسی یا آلومینیومی بودن هادی
سطح مقطع هادی و اسکرین
ریتینگ ولتاژ
تکرشته یا سه‌رشته بودن
نوع غلاف؛ PVC، PE، HFFR یا ساختار ویژه
زره‌دار یا بدون زره بودن
نوع آب‌بندی
طول هر درام
آزمون‌ها و مدارک
برند و زمان تحویل
قیمت روز فلزات
بنابراین قیمت متری بدون مشخصات کامل ممکن است دو محصول غیرهم‌سطح را با یکدیگر مقایسه کند.
اطلاعات لازم برای استعلام کابل فشار متوسط
برای بررسی دقیق، این اطلاعات را ارسال کنید:
کد کامل یا شرح ساختمان کابل
ریتینگ U0/U(Um)
جنس و سطح مقطع هادی
تعداد رشته
سطح مقطع اسکرین
نوع غلاف و زره
شرایط نصب
طول کل و طول هر درام
Vendor List یا برند مورد تأیید
سرکابل و مفصل موردنیاز
استاندارد، مدارک و آزمون‌های درخواستی
محل و زمان تحویل
سوالات متداول
کابل ۲۰ کیلوولت چه ریتینگی دارد؟
کابل ۳۳ کیلوولت همان 18/30(36) kV است؟
کابل مسی بهتر است یا آلومینیومی؟
آیا کابل N2XSY برای دفن مستقیم مناسب است؟
آیا میتوان برای سه کابل تکرشته از زره فولادی استفاده کرد؟
