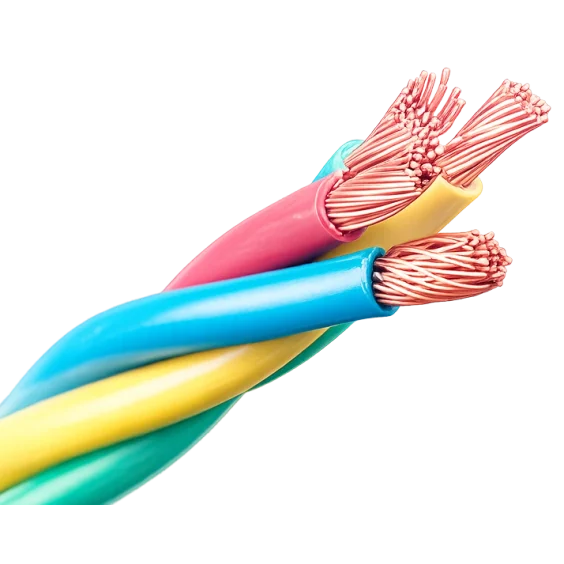

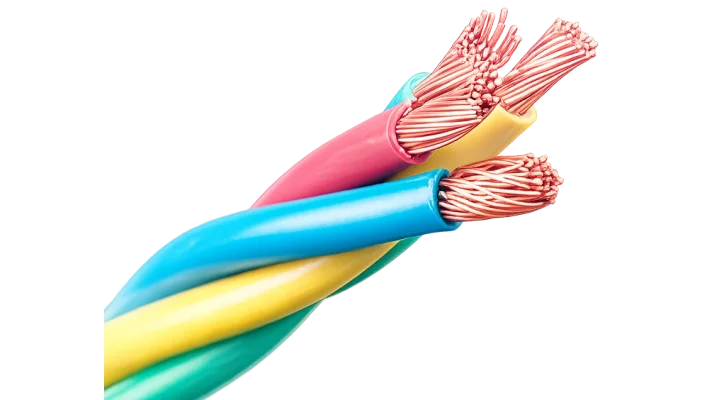

کابل فشار ضعیف

در مقایسه برندهای کابل فشار ضعیف، صرفاً نام برند نباید مبنای تصمیم باشد. کد محصول، سطح مقطع، تعداد رشته، جنس هادی، استاندارد، ساختمان کابل، طول درام و مشخصات همان محموله باید بررسی شوند.

کابل فشار ضعیف سیمکو

سیمکو از برندهای شناخته‌شده پروژه‌های برق و شبکه توزیع داخلی است. هنگام تأمین کابل LV این برند، نوع کابل، سطح مقطع، تعداد رشته، استاندارد، طول درام و تاریخ تولید همان محموله باید کنترل شود.

کابل فشار ضعیف یزد

کابل یزد خانواده‌هایی از کابل‌های LV اسکرین‌دار، زره‌دار، سرب‌دار و دارای غلاف‌های مختلف را معرفی می‌کند. در برخی ساختارهای این سازنده، سطح مقطع تا ۶۳۰ میلی‌متر مربع، هادی مسی یا آلومینیومی و کابل‌های یک تا پنج‌رشته پوشش داده شده است.

این دامنه مربوط به خانواده اعلام‌شده است و موجودی هر سایز باید به‌صورت جداگانه استعلام شود.

کابل رسانا

رسانا کدهای NYY، N2XY، N2X2Y، NAYY، NA2XY و NA2X2Y را برای کابل‌های قدرت تک‌رشته و همچنین خانواده‌های N2XH و NA2XH را برای ساختارهای چندرشته معرفی می‌کند.

این تفکیک امکان مقایسه محصولات را بر اساس ساختمان واقعی کابل فراهم می‌کند.

کابل تک

کابل تک در خانواده کابل‌های قدرت، مدل‌های PVC و XLPE مانند NYY و N2XY را ارائه می‌کند. هنگام خرید باید کد محصول، استاندارد، سطح مقطع و ساختمان دقیق با آخرین دیتاشیت تطبیق داده شود.

مقایسه برندها

گروه صنعتی پرداد در متن منبع به‌عنوان نمایندگی رسمی این تولیدکنندگان معرفی نشده است. بنابراین تأمین باید پس از بررسی موجودی، اصالت، قیمت و زمان تحویل انجام شود و نباید بدون مدرک معتبر، ادعای نمایندگی رسمی برای برندها مطرح شود.

نمونه شرح صحیح برای استعلام

نمونه‌های زیر صرفاً شکل صحیح نوشتن استعلام را نشان می‌دهند و به معنی موجودی قطعی نیستند:

• N2XY، مسی، 4×25 mm²، 0.6/1 kV

• NA2XY، آلومینیومی، 4×70 mm²، 0.6/1 kV

• N2X2Y، مسی، 1×240 mm²، 0.6/1 kV

• N2XH، مسی، 4×16 mm²، 0.6/1 kV

• کابل زره‌دار XLPE، مسی، 4×35 mm²، با شرح کامل زره و غلاف

در سفارش کابل چندرشته باید وجود یا نبود هادی حفاظتی، سطح مقطع نول و رنگ‌بندی رشته‌ها نیز مشخص شود.

این جدول معنای عمومی کدها را نشان می‌دهد. مشخصات دقیق مواد، کلاس هادی، ضخامت عایق، رفتار حریق و دمای کاری باید از کاتالوگ همان سازنده کنترل شود.

ساختمان کابل قدرت 0.6/1 kV

یک کابل فشار ضعیف صنعتی می‌تواند از اجزای زیر تشکیل شود:

1. هادی مسی یا آلومینیومی

2. عایق PVC یا XLPE

3. فیلر و لایه نگهدارنده در کابل چندرشته

4. غلاف داخلی

5. اسکرین یا هادی هم‌مرکز در مدل‌های خاص

6. زره در کابل‌های زره‌دار

7. غلاف نهایی PVC، PE یا LSZH

استاندارد IEC 60228 کلاس‌ها و الزامات هادی‌های کابل را تعریف می‌کند. کلاس ۱ برای هادی مفتولی، کلاس ۲ برای هادی رشته‌ای ثابت و کلاس ۵ برای هادی انعطاف‌پذیر به‌کار می‌رود. کلاس هادی بر شعاع خمش و انتخاب کابلشو اثر دارد.

کابل PVC یا XLPE؛ چه تفاوتی در انتخاب دارند؟

این مقایسه مربوط به ساختارهای متداول است و ترکیب مواد، دمای محیط، روش نصب و محدودیت سازنده می‌تواند نتیجه را تغییر دهد.

کابل مسی یا آلومینیومی؟

کابل مسی در سطح مقطع مشابه مقاومت الکتریکی کمتر، قطر کوچک‌تر و اتصال فشرده‌تری ایجاد می‌کند. کابل آلومینیومی وزن و هزینه فلزی کمتری دارد، اما برای ظرفیت انتقال مشابه معمولاً به سطح مقطع بیشتری نیاز دارد.

در انتخاب کابل آلومینیومی باید موارد زیر بررسی شوند:

• کابلشو و رابط مناسب آلومینیوم

• خزش هادی و گشتاور اتصال

• خوردگی گالوانیکی در اتصال مس و آلومینیوم

• فضای ورود کابل به تابلو

• شعاع خمش و قطر نهایی

• افت ولتاژ و تلفات مسیر

مقایسه اقتصادی نیز نباید فقط بر اساس قیمت خرید انجام شود؛ هزینه نصب، اتصالات، تلفات و نگهداری نیز اهمیت دارند.

تفاوت کابل کندسوز، LSZH و Fire Resistant چیست؟

کابل Flame Retardant یا کندسوز

برای محدودکردن گسترش شعله طراحی می‌شود. IEC 60332-1-2 آزمون انتشار عمودی شعله روی یک رشته کابل را تعریف می‌کند، اما قبولی در این آزمون به معنی حفظ عملکرد الکتریکی کابل در آتش نیست.

کابل LSZH یا کم‌دود بدون هالوژن

در زمان سوختن، دود و گازهای هالوژنه کمتری ایجاد می‌کند. این ویژگی برای مسیرهای خروج، تونل‌ها و فضاهای بسته اهمیت دارد.

کابل Fire Resistant

برای حفظ یکپارچگی مدار در مدت و شرایط آزمون‌شده ساخته می‌شود. نوع آزمون، مدت، دما و وجود عواملی مانند ضربه مکانیکی و پاشش آب باید در Specification پروژه مشخص شود.

بنابراین عبارت‌های FR، FRLS، LSZH، HFFR و Fire Resistant نباید به‌جای یکدیگر استفاده شوند.

برای انتخاب سطح مقطع کابل چه اطلاعاتی لازم است؟

برای انتخاب سطح مقطع، این موارد باید بررسی شوند:

1. نوع بار و جریان طراحی

2. جریان راه‌اندازی

3. طول مسیر

4. افت ولتاژ

5. تحمل اتصال کوتاه

6. دمای محیط

7. تعداد کابل‌های مجاور

8. روش نصب

9. تعداد رشته و سطح مقطع نول

10. جنس هادی

11. نوع غلاف و شرایط محیطی

12. کلاس هادی و شعاع خمش

استاندارد IEC 60287 نیز محاسبه جریان مجاز کابل را به ساختمان کابل و شرایط محیط نصب مرتبط می‌کند.

کابل فشار ضعیف در چه کاربردهایی استفاده می‌شود؟

تابلو برق و MCC

کابل 0.6/1 kV برای فیدرهای ورودی و خروجی تابلوهای LV، MCC، بانک خازنی و تابلوهای توزیع استفاده می‌شود. فضای گلندپلیت، شعاع خمش و تعداد کابل‌های موازی باید در انتخاب لحاظ شوند.

موتور، پمپ و کمپرسور

توان موتور، جریان نامی، جریان راه‌اندازی، طول مسیر، نوع راه‌انداز و تعداد دفعات استارت بر انتخاب سطح مقطع اثر دارند. در خروجی اینورتر نیز توصیه سازنده درایو، EMC و طول مجاز مسیر اهمیت دارد.

نوار نقاله و سنگ‌شکن

در معدن و کارخانه سیمان، گردوغبار، لرزش، ضربه و عبور کابل از مسیرهای فلزی می‌تواند انتخاب غلاف و حفاظت مکانیکی را تغییر دهد.

صنایع غذایی و دارویی

شست‌وشو، رطوبت و محدودیت دود یا مواد خورنده ممکن است استفاده از غلاف‌های ویژه یا کابل‌های LSZH را توجیه کند.

پتروشیمی و پالایشگاه

مقاومت در برابر هیدروکربن، شعله، UV و شرایط محیطی باید از دیتاشیت همان ساختار تأیید شود. عبارت «کابل صنعتی» به‌تنهایی هیچ‌کدام از این ویژگی‌ها را تضمین نمی‌کند.

تفاوت کابل قدرت، کنترل و ابزار دقیق چیست؟

کابل قدرت برای انتقال انرژی به بار استفاده می‌شود. کابل کنترل برای فرمان و سیگنال‌های کنترلی و کابل ابزار دقیق برای سیگنال‌های حساس اندازه‌گیری طراحی می‌شود.

این سه خانواده ممکن است همگی در محدوده ولتاژ پایین کار کنند، اما ساختار، اسکرین، تعداد زوج‌ها، ظرفیت خازنی و هدف استفاده آن‌ها متفاوت است. بنابراین کابل کنترل یا ابزار دقیق را نباید صرفاً یک مدل چندرشته از کابل قدرت در نظر گرفت.

راهنمای مرحله‌به‌مرحله خرید کابل فشار ضعیف

۱. نوع بار و جریان طراحی را مشخص کنید

موتور، هیتر، روشنایی و بارهای الکترونیکی رفتار یکسانی ندارند. جریان راه‌اندازی و هارمونیک نیز در بارهای مربوط باید بررسی شوند.

۲. افت ولتاژ مسیر را محاسبه کنید

در مسیرهای طولانی ممکن است سطح مقطع لازم از نظر افت ولتاژ، بزرگ‌تر از مقدار حاصل از جریان نامی باشد.

۳. تحمل اتصال کوتاه را کنترل کنید

هادی فاز، نول و PE باید جریان خطا را تا زمان عملکرد سیستم حفاظتی تحمل کنند.

۴. ضرایب کاهش ظرفیت را اعمال کنید

دمای محیط، تجمع کابل‌ها، دفن در خاک، عبور از داکت و وجود عایق حرارتی می‌تواند ظرفیت جریان را کاهش دهد.

۵. تعداد رشته و سطح مقطع نول را تعیین کنید

وجود بارهای غیرخطی و هارمونیک می‌تواند مانع کاهش سطح مقطع نول شود.

۶. جنس هادی را همراه با اتصال بررسی کنید

در کابل آلومینیومی، کابلشو، گشتاور اتصال و فضای تابلو بخشی از انتخاب محصول هستند.

۷. نوع غلاف را بر اساس محیط انتخاب کنید

رطوبت، UV، مواد نفتی، شعله، دود و خطر ضربه هرکدام می‌توانند ساختار متفاوتی را ضروری کنند.

۸. کلاس هادی و شعاع خمش را کنترل کنید

کابل کلاس ۲ و کلاس ۵ رفتار نصب یکسانی ندارند و به اتصالات متناسب نیاز دارند.

۹. طول هر حلقه یا درام را مشخص کنید

تطبیق طول کابل با مسیر می‌تواند ضایعات و تعداد اتصال‌های ناخواسته را کاهش دهد.

۱۰. دیتاشیت و مدارک محموله را بررسی کنید

کد روی کابل، مشخصات درام، طول، تاریخ تولید و نتایج آزمون باید با سفارش تطبیق داشته باشد.

قیمت کابل فشار ضعیف صنعتی به چه عواملی بستگی دارد؟

عوامل اصلی عبارت‌اند از:

• مسی یا آلومینیومی بودن هادی

• سطح مقطع و تعداد رشته

• PVC یا XLPE بودن عایق

• نوع غلاف

• زره و اسکرین

• ویژگی‌های حریق

• طول سفارش

• برند

• قیمت روز مواد اولیه

• نوع بسته‌بندی و درام

• زمان و محل تحویل

برای مقایسه قیمت، وزن هادی یا نام برند به‌تنهایی کافی نیست؛ دو کابل با سطح مقطع ظاهراً برابر ممکن است در کلاس هادی، ضخامت عایق، غلاف و استاندارد متفاوت باشند.
