خرید کابل فشار قوی از گروه صنعتی پرداد
در پروژه‌های کابل فشار قوی، انتخاب محصول از مسیر شروع میشود، نه صرفاً از متراژ کابل. طول سکشن‌ها، نوع پست، اتصال GIS یا AIS، روش Bonding، جریان اتصال کوتاه و حتی محدودیت حمل درام میتوانند مشخصات نهایی کابل را تغییر دهند.
ما در گروه صنعتی پرداد، فرایند تأمین کابل‌های HV و EHV را از تطبیق مشخصات فنی تا بررسی متعلقات، مدارک و برنامه تحویل دنبال می‌کنیم. کابل، مفصل، سرکابل، Link Box و تجهیزات مرتبط باید به‌عنوان یک Cable System هماهنگ بررسی شوند.
برای استعلام، SLD، Cable Schedule، نقشه مسیر، سطح ولتاژ، جریان بار، جریان اتصال کوتاه، روش نصب، Bonding، Vendor List و مشخصات متعلقات را ارسال کنید تا امکان بررسی دقیق‌تر فراهم شود.

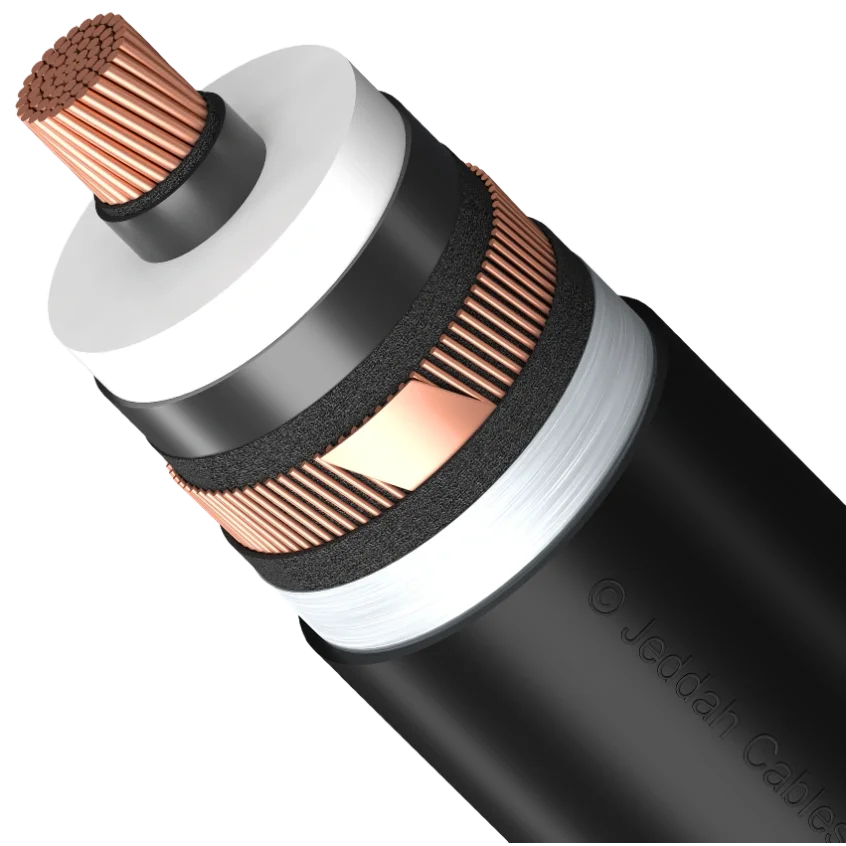

معرفی فنی و کاربردی کابل فشار قوی

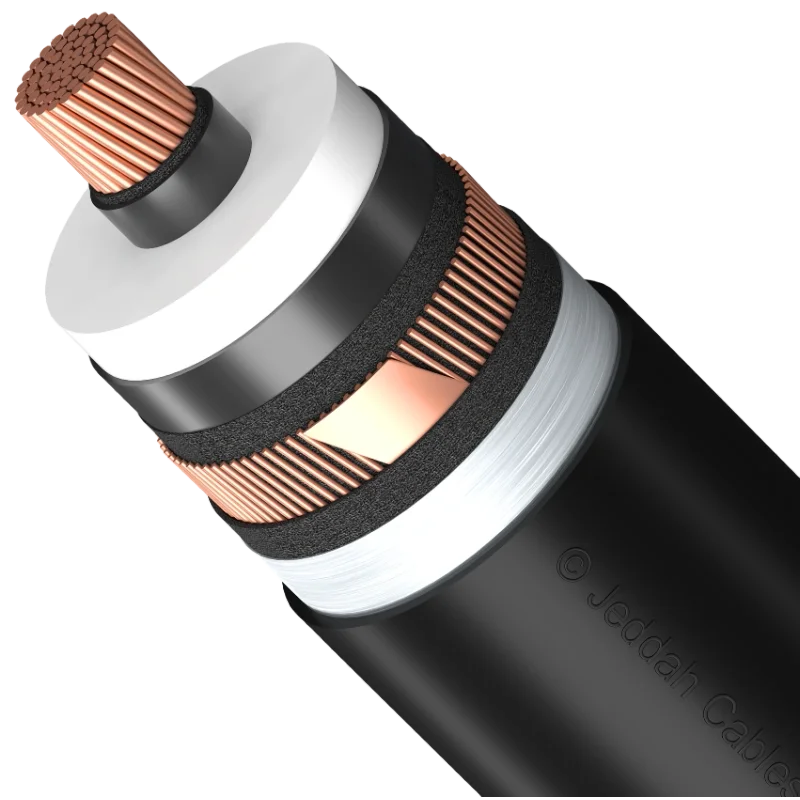

کابل فشار قوی یک سیستم انتقال انرژی عایقشده است که علاوه بر هادی، شامل عایق XLPE، لایه‌های نیمه‌هادی، اسکرین یا غلاف فلزی، سیستم آب‌بندی و غلاف محافظ میشود. در پروژه‌های HV، عملکرد کابل به‌تنهایی کافی نیست و سازگاری آن با مفصل، سرکابل، GIS، ترانسفورماتور و سیستم زمین نیز اهمیت دارد.
استاندارد IEC 60840 کابل‌ها و متعلقات دارای ولتاژ نامی بیش از ۳۰ تا ۱۵۰ کیلوولت با Um تا ۱۷۰ کیلوولت را پوشش می‌دهد. برای سطوح بالاتر از ۱۵۰ تا ۵۰۰ کیلوولت، IEC 62067 مرجع اصلی کابل‌های عایق اکسترودشده و متعلقات آن‌هاست.
در انتخاب کابل HV باید ریتینگ کامل، ساختمان هادی، سطح مقطع، ضخامت و نوع عایق، اسکرین فلزی، آب‌بندی، غلاف نهایی، جریان اتصال کوتاه و روش Bonding بررسی شود. برای نمونه، نوشتن صرفاً «کابل ۲۳۰ کیلوولت» برای سفارش کافی نیست و مشخصات کامل U0/U(Um) باید از Specification پروژه استخراج شود.
سه نکته مهم در تصمیم‌گیری
مسیر: طول سکشن، نوع خاک، روش نصب و محدودیت حمل درام روی طراحی اثر دارند.
سیستم کابل: کابل و متعلقات باید به‌عنوان یک سیستم سازگار بررسی شوند.
Bonding: روش اتصال غلاف فلزی بر تلفات، ولتاژ غلاف و طراحی Link Box اثر می‌گذارد.

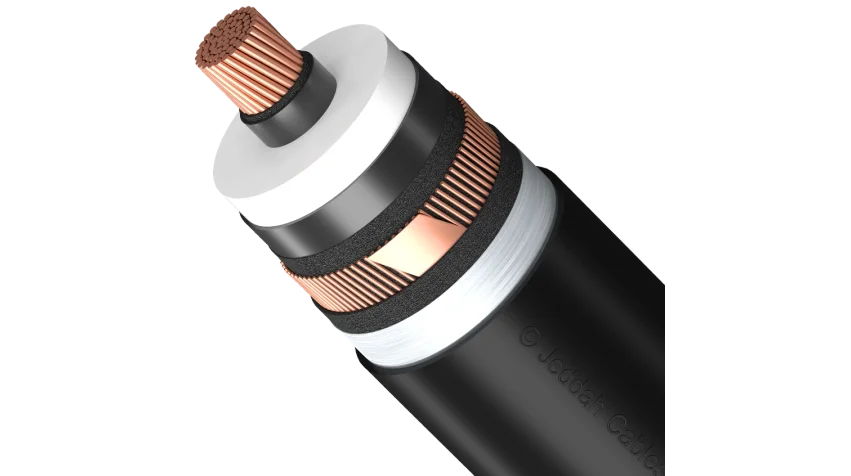

high voltage cables
انواع کابل فشار قوی
انواع کابل HV را می‌توان بر اساس سطح ولتاژ، ساختار حفاظتی و کاربرد پروژه دسته‌بندی کرد. این ویژگی‌ها مستقل از یکدیگرند و ممکن است یک کابل هم‌زمان در سطح ولتاژ مشخص، دارای غلاف سربی، آب‌بندی ویژه و ساختار زره‌دار باشد.
کابل ۶۳ کیلوولت
کابل ۶۳ کیلوولت در اتصال پست‌های منطقه‌ای، نیروگاه‌های صنعتی، کارخانه‌های فولاد، مجتمع‌های معدنی، پالایشگاه‌ها و شبکه‌های انتقال داخل سایت استفاده میشود.
ریتینگ کامل کابل باید بر اساس بیشترین ولتاژ سیستم، نحوه زمین‌کردن شبکه و Specification پروژه تعیین شود.
کابل ۱۳۲ کیلوولت
کابل ۱۳۲ کیلوولت برای انتقال توان میان پست‌های اصلی، اتصال نیروگاه یا واحد تولیدی بزرگ به شبکه و تغذیه مجتمع‌های پرمصرف کاربرد دارد.
در این سطح، طراحی اسکرین فلزی، آب‌بندی، طول سکشن، مفصل‌ها و روش Bonding اهمیت زیادی دارد و مقایسه صرف قیمت هر متر نمی‌تواند مبنای مناسبی برای انتخاب باشد.
کابل ۲۳۰ کیلوولت
کابل ۲۳۰ کیلوولت در رده فوق فشار قوی قرار میگیرد و برای پروژه‌های انتقال زیرزمینی، خروجی نیروگاه‌ها و ارتباط میان پست‌های مهم استفاده میشود.
در منبع، کابل ابهر نمونه‌ای از کابل تک‌رشته 133/230 kV با سطح مقطع 1×1600 mm² و ساختار آب‌بندی شعاعی مطابق IEC 62067 معرفی شده است. این مشخصات مربوط به همان محصول است و نباید به تمام کابل‌های ۲۳۰ کیلوولت تعمیم داده شود.
کابل ۴۰۰ کیلوولت
کابل ۴۰۰ کیلوولت یک محصول کاملاً پروژه‌محور است. طراحی عایق، هادی سگمنتال، غلاف فلزی، سیستم آب‌بندی، Bonding و متعلقات باید برای همان مسیر و Specification تأیید شوند.
در این سطح، تغییر سازنده یا ساختار کابل بدون بررسی مجدد کل Cable System قابل توصیه نیست.
کابل فشار قوی سرب‌دار
غلاف سربی در مسیرهایی بررسی میشود که کابل در معرض هیدروکربن، حلال، مواد خورنده یا نفوذ شعاعی رطوبت قرار دارد.
استفاده از سرب وزن، قطر، شعاع خمش، حمل و عملیات نصب را تحت‌تأثیر قرار می‌دهد؛ بنابراین نباید صرفاً به‌عنوان یک ویژگی برتر برای تمام پروژه‌ها در نظر گرفته شود.
کابل HV زره‌دار
زره زمانی انتخاب میشود که کابل در برابر فشار، ضربه یا نیروهای مکانیکی خارجی به حفاظت بیشتری نیاز داشته باشد.
از آنجا که کابل‌های HV معمولاً تک‌رشته و AC هستند، جنس زره باید غیرمغناطیسی و با محاسبات تلفات سازگار باشد.
بررسی و مقایسه برندهای کابل فشار قوی
در کابل‌های HV و EHV، مقایسه برند باید بر اساس سطح ولتاژ، ساختار کابل، استاندارد، مدارک آزمون، متعلقات، توان تولید، شرایط پروژه و محدودیت‌های تأمین انجام شود. یک برند را نمی‌توان بدون مقایسه کد و ساختار محصول، برای تمام پروژه‌ها مناسب دانست.
کابل فشار قوی ابهر
کابل ابهر در منبع، تولید کابل‌های ۱۳۲، ۲۳۰ و ۴۰۰ کیلوولت را معرفی کرده است. برای پروژه‌های HV و EHV داخلی، ارتباط فنی با سازنده، آزمون‌های پروژه‌ای و ساختارهای سفارشی از مواردی هستند که هنگام بررسی این برند اهمیت دارند.
ادعای «نخستین تولیدکننده داخلی» باید در صورت استفاده در صفحه، به منبع رسمی سازنده منتسب شود.
کابل فشار قوی سیمکو
سیمکو در سبد رسمی خود خانواده‌های کابل فشار قوی ۶۳ و ۱۳۲ کیلوولت را معرفی کرده است.
در استعلام این برند باید سطح ولتاژ، ساختار کابل، سطح مقطع، نوع غلاف، طول درام و متعلقات موردنیاز به‌صورت یکجا بررسی شوند.
کابل فشار قوی یزد
کابل یزد ساختارهایی با هادی مسی یا آلومینیومی، عایق XLPE، اسکرین فلزی، غلاف سربی، زره آلومینیومی و غلاف HDPE را معرفی می‌کند.
در کاتالوگ رسمی این خانواده، سطح مقطع هادی تا ۱۶۰۰ میلی‌متر مربع و ریتینگ‌هایی تا Um برابر ۱۷۰ کیلوولت دیده میشود. این حدود مربوط به همان خانواده محصول است و نباید به تمام محصولات کارخانه تعمیم داده شود.
برندهای خارجی کابل HV و EHV
Nexans، Prysmian و NKT از سازندگان بین‌المللی مرتبط با کابل‌ها و متعلقات فشار قوی هستند.
در پروژه‌هایی که Vendor List مشخصی دارند، امکان تأمین هر برند باید با توجه به کشور مبدأ، مدارک، محدودیت‌های تجاری، مسیر حمل و تأیید کارفرما بررسی شود.
ما در پرداد بدون قرارداد قابل‌ارائه از عبارت «نمایندگی رسمی» استفاده نمی‌کنیم. تمرکز تأمین بر تطبیق درخواست با محصول قابل‌تأمین و شفاف‌کردن مدارک، محدودیت‌ها و زمان تحویل است.
مقایسه برندها
برند | خانواده مرتبط | معیار تصمیم خرید |
|---|---|---|
ابهر | کابل‌های HV و EHV | سطح ولتاژ، ساختار، آزمون‌های پروژه‌ای و توان ساخت |
سیمکو | کابل‌های ۶۳ و ۱۳۲ kV | کد، ساختار، سطح مقطع، غلاف، درام و متعلقات |
یزد | کابل‌های HV با XLPE، اسکرین و غلاف‌های مختلف | ساختار، سطح مقطع، ریتینگ و مشخصات غلاف |
Nexans | کابل و سیستم‌های HV/EHV | مشخصات پروژه، مدارک و تأیید Vendor List |
Prysmian | کابل و متعلقات HV/EHV | ریتینگ، ساختار Cable System و مدارک فنی |
NKT | کابل و سیستم‌های HV/EHV | مشخصات پروژه، آزمونها و شرایط تأمین |
مقایسه سطوح ولتاژ
ولتاژ شبکه رایج | دسته کاربردی | استاندارد مرجع اصلی | نکته مهم خرید |
|---|---|---|---|
۶۳ kV | فشار قوی | IEC 60840 | ریتینگ کامل و نحوه زمین‌کردن کنترل شود |
۱۳۲ kV | فشار قوی | IEC 60840 | طراحی Cable System و متعلقات یکپارچه باشد |
۲۳۰ kV | فوق فشار قوی | IEC 62067 | آزمونها، آب‌بندی و Prequalification بررسی شود |
۴۰۰ kV | فوق فشار قوی | IEC 62067 | طراحی کاملاً پروژه‌ای و مسیرمحور است |
نام‌هایی مانند ۶۳، ۱۳۲ و ۲۳۰ کیلوولت معمولاً به ولتاژ نامی شبکه اشاره دارند. مشخصات سفارش باید با U0/U(Um) کامل نوشته شود.
REVIEW
high voltage cables
کابل فشار قوی و خط انتقال هوایی چه تفاوتی دارند؟
کابل HV زیرزمینی یک هادی عایقشده با سیستم کنترل میدان، غلاف فلزی، آب‌بندی و روکش محافظ است. در مقابل، خطوط انتقال هوایی معمولاً از هادی‌های بدون عایق مانند ACSR، AAAC یا AAC روی دکل و مقره استفاده می‌کنند.
بنابراین کابل ۱۳۲ کیلوولت زیرزمینی، هادی هوایی ۱۳۲ کیلوولت، OPGW و ACSR محصولات متفاوتی هستند و نباید در یک خانواده محصول قرار گیرند.
ساختمان کابل HV شامل چه اجزایی است؟
ساختار کابل فشار قوی میتواند شامل این اجزا باشد:
هادی مسی یا آلومینیومی فشرده یا سگمنتال
نوار و کامپاند نیمه‌هادی روی هادی
عایق XLPE
اسکرین نیمه‌هادی روی عایق
لایه‌های آب‌بند طولی
اسکرین یا غلاف فلزی
لایه آب‌بندی شعاعی
غلاف بیرونی PE یا HDPE
لایه نیمه‌هادی بیرونی یا پوشش گرافیتی
زره یا غلاف سربی در ساختارهای خاص
در سطح مقطع‌های بالا ممکن است از هادی سگمنتال یا Milliken استفاده شود تا اثر پوستی و تلفات AC مدیریت شود.
آب‌بندی طولی و شعاعی چه تفاوتی دارند؟
آب‌بندی طولی مانع حرکت رطوبت در امتداد کابل میشود، درحالی‌که آب‌بندی شعاعی برای جلوگیری از نفوذ رطوبت از محیط بیرون به داخل ساختار کابل استفاده میشود.
نوارهای Water Blocking، لایه آلومینیوم لمینیت‌شده، غلاف فلزی یا سرب میتوانند بخشی از سیستم آب‌بندی باشند.
بنابراین عبارت «کابل ضدآب» برای سفارش کابل HV کافی نیست و نوع آب‌بندی و آزمون مربوط باید در Specification مشخص شود.
متعلقات کابل فشار قوی چه هستند؟
سرکابل فضای باز
برای اتصال کابل به تجهیزات AIS یا باس‌بار فضای باز استفاده میشود. فاصله خزشی، آلودگی محیط، ارتفاع از سطح دریا و شرایط اقلیمی باید در انتخاب آن لحاظ شوند.
سرکابل GIS
ابعاد رابط، نوع مخروط تنش، استاندارد Interface و هماهنگی میان سازنده کابل، سرکابل و GIS اهمیت دارد.
سرکابل ترانسفورماتور
نوع محفظه ترانسفورماتور، روغنی یا خشک بودن رابط و ابعاد اتصال باید پیش از سفارش مشخص شود.
مفصل مستقیم و Cross-Bonding
تعداد و موقعیت مفصل‌ها به طول تولیدی کابل، محدودیت درام، طراحی مسیر و سیستم Bonding وابسته است.
Link Box و SVL
Link Box برای دسترسی و اتصال غلاف‌های فلزی استفاده میشود. Sheath Voltage Limiter یا SVL نیز برای محدودکردن اضافه‌ولتاژ گذرای غلاف به کار می‌رود.
انتخاب SVL باید بر اساس مطالعه Bonding و سطح عایقی سیستم انجام شود.
روش‌های Bonding غلاف کابل HV
Single-Point Bonding
غلاف فلزی در یک نقطه زمین میشود. این روش جریان گردشی غلاف را کاهش می‌دهد، اما ولتاژ القایی در انتهای باز باید محاسبه و کنترل شود.
Both-End Bonding
غلاف از دو انتها زمین میشود. در این روش ولتاژ غلاف محدودتر است، اما جریان گردشی و تلفات میتواند افزایش یابد.
Cross-Bonding
در مسیرهای بلند، کابل به سکشن‌های مناسب تقسیم میشود و اتصال غلاف‌ها به‌صورت متناوب انجام میگیرد تا ولتاژهای القایی تا حد زیادی یکدیگر را خنثی کنند.
هیچ‌یک از این روش‌ها به‌صورت مطلق برای تمام پروژه‌ها مناسب نیستند. طول مسیر، جریان بار، آرایش کابل‌ها و محدودیت ولتاژ غلاف باید تعیین‌کننده باشند.
چگونه کد و شرح فنی کابل HV را بخوانیم؟
برخلاف کابل‌های عمومی، در کابل HV نباید انتظار داشت یک کد کوتاه تمام مشخصات را نشان دهد. شرح سفارش معمولاً شامل موارد زیر است:
U0/U(Um)
جنس و ساختمان هادی
سطح مقطع هادی
نوع عایق
سطح مقطع و جنس اسکرین یا غلاف فلزی
آب‌بندی طولی و شعاعی
نوع غلاف نهایی
استاندارد
طول هر درام
نوع و تعداد متعلقات
برای مثال، کابل ابهر ساختاری با مشخصات 133/230 kV، تک‌رشته، هادی ۱۶۰۰ mm² و اسکرین ۱۸۵ mm² معرفی کرده است. این عدد یک نمونه واقعی از کاتالوگ است و نباید به تمام پروژه‌های ۲۳۰ کیلوولت تعمیم داده شود.
راهنمای خرید کابل فشار قوی
۱. اسناد پایه پروژه را کامل کنید
SLD، Cable Schedule، Route Drawing، Specification و Vendor List باید هم‌زمان بررسی شوند.
۲. ریتینگ کامل را مشخص کنید
عبارت «۱۳۲ کیلوولت» به‌تنهایی کافی نیست و U0/U(Um)، فرکانس، نحوه زمین‌کردن و سطح عایقی سیستم باید مشخص باشند.
۳. ظرفیت جریان را برای مسیر واقعی محاسبه کنید
ظرفیت جریان به دمای خاک و هوا، مقاومت حرارتی خاک، عمق دفن، فاصله کابل‌ها، داکت، آرایش فاز و تلفات غلاف وابسته است. بنابراین آمپراژ ثابت بدون شرایط نصب مبنای مناسبی نیست.
۴. جریان اتصال کوتاه هادی و غلاف را تعیین کنید
سطح مقطع هادی و غلاف فلزی باید جریان خطا را برای زمان عملکرد سیستم حفاظتی تحمل کنند.
۵. مطالعه Bonding را انجام دهید
روش Single-Point، Both-End یا Cross-Bonding بر تلفات، ولتاژ غلاف و ساختار Link Box اثر دارد.
۶. طول تولیدی و محل مفصل‌ها را مشخص کنید
طول هر درام باید با محدودیت تولید، حمل، کشش کابل و مسیر نصب هماهنگ باشد.
۷. Interface متعلقات را تأیید کنید
کابل، مفصل، GIS، ترانسفورماتور و سرکابل باید Interface مشخص و موردتأیید داشته باشند.
۸. آزمونها و مدارک را پیش از سفارش تعیین کنید
Routine Test، Sample Test، Type Test و در پروژه‌های EHV مدارک Prequalification باید مطابق Specification بررسی شوند.
۹. حمل و تخلیه درام را برنامه‌ریزی کنید
قطر، عرض و وزن درام میتواند مسیر حمل، جرثقیل، محل انبار و تجهیزات کابل‌کشی را محدود کند.
۱۰. مسئولیت نصب و آزمون پس از نصب را مشخص کنید
نصب متعلقات HV باید توسط نیروی آموزش‌دیده و مطابق دستورالعمل سازنده انجام شود. روش آزمون سایت نیز باید پیش از اجرا میان کارفرما، مشاور و سازندگان توافق شود.
قیمت کابل فشار قوی چگونه تعیین میشود؟
قیمت کابل HV و EHV به موارد زیر وابسته است:
ریتینگ ولتاژ
مسی یا آلومینیومی بودن هادی
سطح مقطع و ساختمان هادی
عایق و فرایند تولید
جنس و سطح مقطع غلاف فلزی
سیستم آب‌بندی و غلاف نهایی
طول و تعداد درام‌ها
تعداد مفصل و سرکابل
Link Box و SVL
آزمونها و مدارک پروژه
حمل، بیمه و تخلیه
برند و زمان‌بندی ساخت
بنابراین اعلام «قیمت هر متر کابل ۱۳۲ کیلوولت» بدون این اطلاعات، مبنای قابل اتکایی برای مقایسه پیشنهادها نیست.
اطلاعات لازم برای استعلام کابل فشار قوی
مشخصه | اطلاعات موردنیاز |
|---|---|
اسناد پروژه | SLD و Cable Schedule |
سطح ولتاژ | U0/U(Um) |
بار | توان یا جریان انتقالی |
اتصال کوتاه | جریان و زمان |
مسیر | طول و نقشه Route |
نصب | دفنی، کانال، تونل و... |
خاک | مشخصات حرارتی و محیطی |
آرایش | نحوه قرارگیری کابل‌ها |
Bonding | Single-Point، Both-End یا Cross-Bonding |
متعلقات | سرکابل و مفصل |
تأمین‌کننده | Vendor List |
آزمونها | الزامات تست و مدارک |
زمان‌بندی | برنامه پروژه |
تحویل | محل تحویل |
سوالات متداول
کابل ۱۳۲ کیلوولت زیرزمینی است یا هوایی؟
کابل ۲۳۰ کیلوولت فشار قوی است یا فوق فشار قوی؟
آیا کابل و سرکابل میتوانند از دو برند متفاوت باشند؟
چرا قیمت آنلاین کابل HV معمولاً اعلام نمیشود؟
آیا کابل فشار قوی همیشه باید مسی باشد؟
آیا روش Bonding برای تمام کابل‌های HV یکسان است؟
