خرید گیربکس حلزونی از گروه صنعتی پرداد
در بسیاری از ماشین‌آلات، زمانی که فضای نصب محدود است و انتقال توان باید با تغییر جهت ۹۰ درجه انجام شود، گیربکس حلزونی یکی از گزینه‌های رایج است. بااینحال، سفارش بر اساس عباراتی مثل «NMRV سایز ۹۰» یا «گیربکس یک به ۴۰» بهتنهایی برای انتخاب دقیق کافی نیست؛ زیرا گشتاور خروجی، نسبت تبدیل، وضعیت نصب، بار خارجی و ظرفیت حرارتی می‌توانند مستقیماً روی عملکرد گیربکس اثر بگذارند.
ما در گروه صنعتی پرداد، گیربکس حلزونی و موتور گیربکس NMRV را بر اساس مشخصات واقعی تجهیز بررسی می‌کنیم. در پروژه‌های جایگزینی نیز علاوه بر کد کامل، ابعاد فلنج، قطر هالو شافت، ارتفاع محور و محل تورک‌آرم بررسی می‌شود تا صرفاً به یکسان بودن عدد سایز اکتفا نشود. خانواده‌های Motovario NMRV و NMRVpower، Bonfiglioli VF/W و گیربکس‌های هلیکال حلزونی SEW از گزینه‌های قابل بررسی هستند.
برای استعلام، عکس واضح پلاک گیربکس و موتور، توان و دور موتور، نسبت تبدیل یا دور خروجی، وضعیت نصب، قطر شافت، ابعاد فلنج، نام دستگاه، ساعات کار روزانه و شرایط بار را ارسال کنید. در صورت نیاز به ترمز، بک‌استاپ، ATEX یا روغن Food Grade، این موارد را نیز در درخواست مشخص کنید.

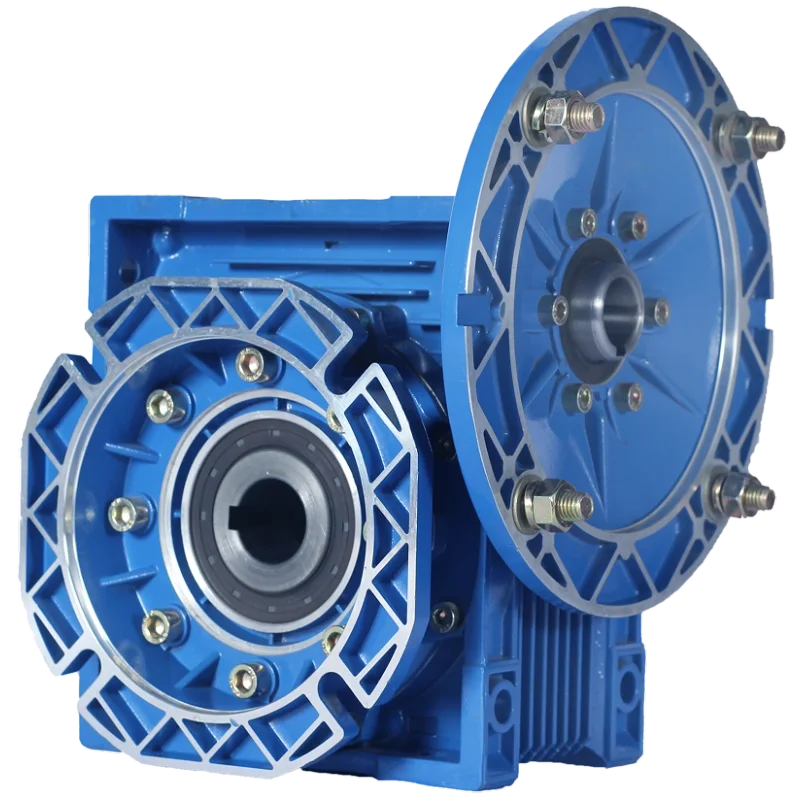

معرفی فنی و کاربردی گیربکس حلزونی
در گیربکس حلزونی، ماردون فولادی با چرخ‌دنده حلزونی، که معمولاً از آلیاژ برنز ساخته می‌شود، درگیر است. این ساختار محور ورودی و خروجی را در آرایش متعامد و غیرمتقاطع قرار می‌دهد و به همین دلیل برای انتقال قدرت ۹۰ درجه در فضای نسبتاً فشرده کاربرد دارد.
تماس دندانه‌ها در گیربکس حلزونی بخش قابل‌توجهی از ماهیت لغزشی دارد. این ویژگی به عملکرد نرم و کم‌صدا کمک می‌کند، اما باعث می‌شود تولید حرارت، کیفیت و نوع روغن و شرایط بار اهمیت بیشتری پیدا کنند. بنابراین گیربکس حلزونی را نمی‌توان صرفاً بر اساس توان موتور انتخاب کرد.
بازده نیز یک مقدار ثابت برای تمام مدلهای NMRV نیست. نسبت تبدیل، سرعت ورودی، دمای روغن، نوع روانکار، میزان بار و هندسه ماردون می‌توانند روی بازده اثر بگذارند. به همین دلیل، برای انتخاب باید ظرفیت واقعی مدل موردنظر و شرایط کاری آن بررسی شود.
نکات مهم در انتخاب
گشتاور خروجی را در کنار توان و دور موتور بررسی کنید.
ظرفیت حرارتی را برای کارکرد مداوم جداگانه کنترل کنید.
وضعیت نصب و سطح روغن را با مدل سفارش‌شده تطبیق دهید.
بار شعاعی ناشی از پولی، زنجیر یا چرخ‌دنده را در صورت وجود محاسبه کنید.
برای جایگزینی، ابعاد نصب را از نقشه همان سازنده بررسی کنید.

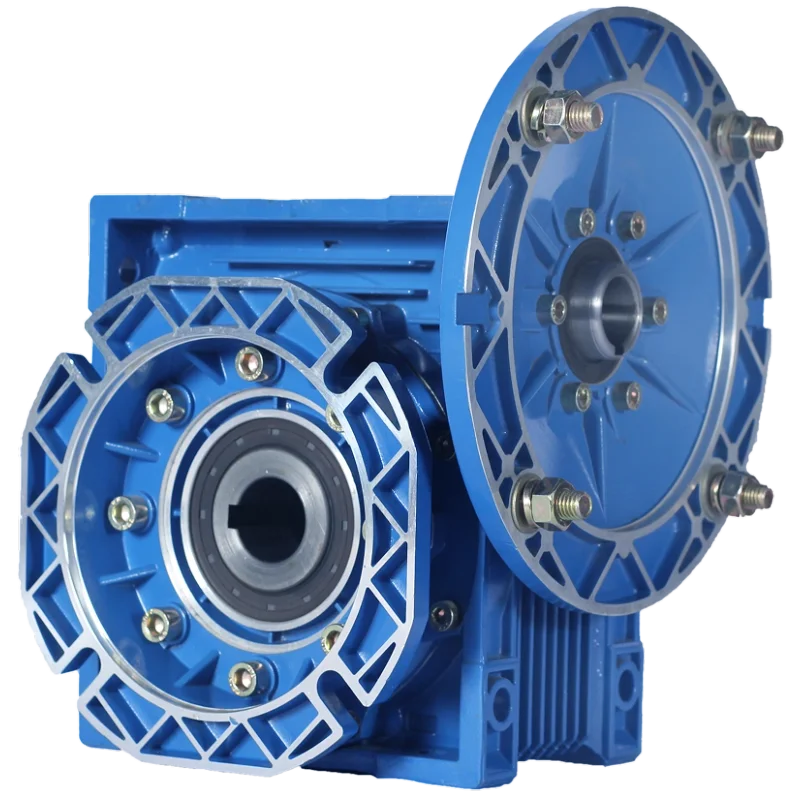

worm gearbox
انواع گیربکس حلزونی و NMRV
گیربکس‌های حلزونی را میتوان بر اساس ساختار پوسته، نحوه اتصال موتور، نوع ورودی، نسبت تبدیل و ترکیب مراحل انتقال دسته‌بندی کرد. این معیارها الزاماً جایگزین یکدیگر نیستند؛ برای مثال یک گیربکس میتواند هم موتورخور باشد و هم در یک مجموعه پیش‌مرحله‌دار استفاده شود.
گیربکس NMRV آلومینیومی
NMRV نام خانواده‌ای از محصولات رسمی Motovario است که در بازار ایران به‌عنوان یک عنوان رایج برای گیربکس‌های حلزونی مکعبی نیز استفاده می‌شود. بنابراین نباید عبارت NMRV را بدون توجه به سازنده، یک استاندارد عمومی ابعادی برای تمام برندها در نظر گرفت.
طبق اطلاعات فایل، در کاتالوگ Motovario سایزهای 025، 030، 040، 050، 130 و 150 در خانواده NMRV و سایزهای 063، 075، 090 و 110 در خانواده NMRVpower قرار دارند. پوسته سایزهای تا 110 آلومینیومی و سایزهای 130 به بالا چدنی است.
بازه نسبت تبدیل واحد پایه 5 تا 100، حداکثر گشتاور اعلام‌شده 1550 نیوتن‌متر و حداکثر بار شعاعی مجاز اعلام‌شده 18000 نیوتن است. این اعداد مربوط به دامنه خانواده هستند و نباید به یک سایز یا نسبت خاص تعمیم داده شوند.
در Replacement، یکسان بودن عدد سایز بین دو برند برای تأیید جایگزینی کافی نیست و باید قطر هالو شافت، فاصله سوراخهای نصب، ارتفاع محور، فلنج ورودی و ظرفیت واقعی گشتاور نیز تطبیق داده شود.
گیربکس حلزونی چدنی صنعتی
در توان‌ها و بارهای بالاتر، استفاده از پوسته چدنی، یاتاقان‌بندی تقویت‌شده و ظرفیت حرارتی بیشتر اهمیت پیدا می‌کند. خانواده VF/W شرکت Bonfiglioli نمونه‌ای از این معماری است و طبق اطلاعات فایل، سایزهای VF27 تا VF250 را پوشش می‌دهد.
این مدل‌ها را نباید صرفاً یک NMRV با پوسته سنگین‌تر در نظر گرفت؛ شکل پوسته، آرایش یاتاقان، قطر شافت، ظرفیت بار خارجی و روش نصب میتواند متفاوت باشد.
گیربکس حلزونی فلنج‌دار و موتورخور
در مدل موتورخور، الکتروموتور IEC از طریق فلنج و بوش ورودی به گیربکس متصل می‌شود. بنابراین سایز فلنج، فریم موتور، قطر شافت، توان و دور موتور باید با ورودی گیربکس سازگار باشند.
NMRV را میتوان بهصورت موتورگیربکس کامل یا بدون موتور تأمین کرد. در نسخه بدون موتور، اعلام توان موتور بهتنهایی کافی نیست و فریم موتور و قطر شافت ورودی نیز باید مشخص شوند.
گیربکس حلزونی با شافت ورودی مستقل
در این ساختار، به‌جای اتصال مستقیم موتور، شافت ورودی مستقل در اختیار است. این آرایش برای اتصال به پولی، کوپلینگ، هندویل یا موتور نصب‌شده روی پایه کاربرد دارد.
اگر روی شافت ورودی پولی یا زنجیر نصب شود، بار شعاعی ایجادشده باید جداگانه بررسی شود؛ زیرا بار خارجی صرفاً با گشتاور انتقالی مشخص نمی‌شود.
گیربکس حلزونی دوبل و پیش‌مرحله‌دار
برای رسیدن به دورهای بسیار پایین میتوان از ترکیب دو گیربکس حلزونی یا یک مرحله هلیکال پیش از گیربکس حلزونی استفاده کرد. طبق اطلاعات فایل، Motovario برای مجموعه‌های ترکیبی و پیش‌مرحله‌دار نسبت‌های کلی تا 1000 را اعلام می‌کند، در حالی که نسبت واحد حلزونی پایه در محدوده 5 تا 100 قرار دارد.
نسبت تبدیل بالاتر الزاماً به معنی انتخاب مناسب‌تر نیست و باید بازده مجموعه، گشتاور راه‌اندازی، ظرفیت حرارتی و امکان برگشت بار بررسی شود.
گیربکس هلیکال حلزونی
در گیربکس هلیکال حلزونی، یک مرحله چرخ‌دنده هلیکال پیش از مرحله حلزونی قرار می‌گیرد. این ساختار با NMRV خالص یکسان نیست.
سری S شرکت SEW در فایل به‌عنوان نمونه‌ای از این معماری معرفی شده و سازنده اعلام می‌کند مرحله هلیکال ورودی باعث افزایش بازده نسبت به گیربکس حلزونی متداول می‌شود. گشتاور سری S در اطلاعات فایل 92 تا 4000 نیوتن‌متر و در نسخه S..7p حدود 105 تا 4300 نیوتن‌متر اعلام شده است.
بررسی و مقایسه برندهای گیربکس حلزونی
NMRV، VF/W و S ممکن است در برخی کاربردها عملکرد مشابهی ایجاد کنند، اما از نظر ابعادی و فنی جایگزین مستقیم یکدیگر نیستند. در مقایسه باید علاوه بر گشتاور و نسبت تبدیل، فلنج موتور، ارتفاع محور، قطر هالو شافت، فاصله سوراخ‌ها، ظرفیت حرارتی و شرایط نصب بررسی شوند.
Motovario NMRV و NMRVpower
NMRV خانواده شناخته‌شده Motovario در گیربکس‌های حلزونی مکعبی است. در اطلاعات فایل، سایزهای مختلف این خانواده و NMRVpower، نسبت تبدیل واحد پایه 5 تا 100 و حداکثر گشتاور 1550 نیوتن‌متر مطرح شده است.
برای پروژه‌هایی که سایزبندی NMRV مبنای تجهیز فعلی است، کد کامل، سایز، نسبت تبدیل و ابعاد نصب باید پیش از جایگزینی کنترل شوند.
Bonfiglioli VF/W
خانواده VF/W طیفی از گیربکس‌های حلزونی آلومینیومی و چدنی را شامل می‌شود. طبق داده فایل، نسبت تبدیل 7 تا 100، توان مکانیکی 0.04 تا 75 کیلووات و گشتاور 13 تا 7100 نیوتن‌متر برای این خانواده اعلام شده است.
خروجی هالو شافت، شافت توپر یک‌طرفه یا دوطرفه و گزینه‌هایی مانند تورک‌آرم، آب‌بند Fluoroelastomer و حفاظت سطحی تا C5 در اطلاعات فایل ذکر شده‌اند.
SEW سری S و S..7p
سری S شرکت SEW در دسته گیربکس‌های هلیکال حلزونی قرار می‌گیرد. تفاوت مهم آن با NMRV خالص، وجود مرحله هلیکال پیش از مرحله حلزونی است که طبق اطلاعات فایل برای افزایش بازده در نظر گرفته شده است.
برای انتخاب این سری باید گشتاور، نسبت، سرعت ورودی، موتور و وضعیت نصب مدل مشخص بررسی شوند و نباید صرفاً به شباهت ظاهری یا زاویه خروجی با NMRV اکتفا کرد.
مقایسه برندها
برند | خانواده | معماری | معیار مهم انتخاب |
|---|---|---|---|
Motovario | NMRV / NMRVpower | حلزونی مدولار | سایز، نسبت، گشتاور و ابعاد جایگزینی |
Bonfiglioli | VF/W | حلزونی آلومینیومی و چدنی | گشتاور، جنس پوسته، خروجی و تجهیزات جانبی |
SEW | S / S..7p | هلیکال حلزونی | بازده، گشتاور، نسبت و شرایط نصب |
هیچ‌کدام از این خانواده‌ها صرفاً به دلیل برند یا کشور سازنده، انتخاب قطعی برای تمام کاربردها نیستند. مدل دقیق و شرایط کاری باید مبنای مقایسه باشد.
مشخصات خانواده‌های مطرح‌شده در فایل
برند و سری | معماری | نسبت تبدیل اعلام‌شده | گشتاور خروجی | توان مکانیکی | نکته انتخاب |
|---|---|---|---|---|---|
Motovario NMRV و NMRVpower | حلزونی مدولار | 5 تا 100 برای واحد پایه | تا 1550 Nm | تا 18.5 kW | خانواده اصلی NMRV و سایزبندی شناخته‌شده |
Bonfiglioli VF/W | حلزونی آلومینیومی و چدنی | 7 تا 100 | 13 تا 7100 Nm | 0.04 تا 75 kW | دامنه VF27 تا VF250 |
SEW S و S..7p | هلیکال حلزونی | وابسته به سایز و ترکیب | 92 تا 4300 Nm | وابسته به موتور انتخابی | مرحله هلیکال پیش از حلزونی |
این اعداد دامنه اعلام‌شده خانواده‌ها هستند و ظرفیت یک مدل مشخص محسوب نمی‌شوند. انتخاب سایز باید با جدول عملکرد همان نسبت و سرعت ورودی انجام شود.
REVIEW

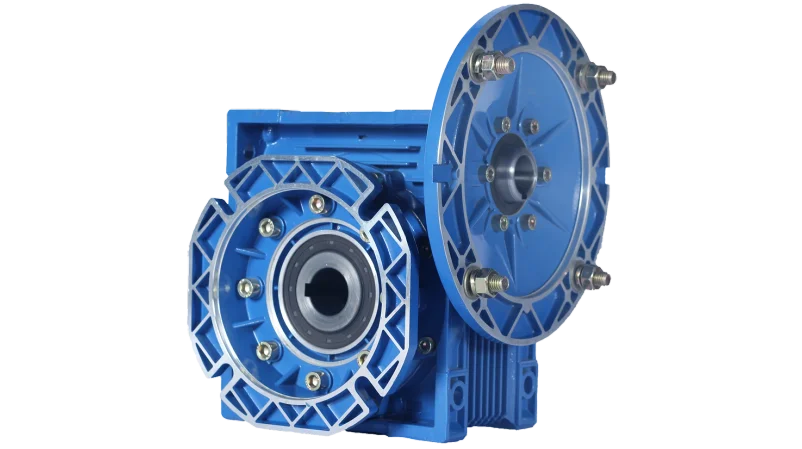

worm gearbox
راهنمای جامع مهندسی: انتخاب، نصب، عیب‌یابی و خرید گیربکس‌های حلزونی (NMRV)
۱. تحلیل عملکرد و افسانه «خودقفل‌بودن» (Self-Locking)
یکی از خطرناک‌ترین اشتباهات رایج در مهندسی، فرضِ خودقفل‌بودن قطعی در تمام گیربکس‌های حلزونی است.
حقیقت فنی: قابلیت برگشت‌پذیری (Backdriving) تابعی از زاویه پیشروی ماردون، نسبت تبدیل، اصطکاک دنده‌ها، نوع روغن، دما، لرزش و ارتعاشات دینامیکی است.
قانون ایمنی: در کاربری‌های حساس مانند بالابرها، نوار نقاله‌های شیب‌دار، میزهای هیدرولیک و دریچه‌ها، هرگز نباید گیربکس را جایگزین مکانیزم ترمز دانست. در بارهای معلق، استفاده از الکتروموتور ترمزدور یا بک‌استاپ مجزا الزامی است.
۲. گام‌های اصولی در انتخاب و سایزینگ (Sizing) گیربکس NMRV
انتخاب گیربکس صرفاً بر مبنای توان الکتروموتور غلط است؛ زیرا دو گیربکس با موتور یکسان اما نسبت‌های مختلف، گشتاور و شرایط حرارتی متفاوتی تولید می‌کنند.
فاکتورهای چهارگانه انتخاب مهندسی گیربکس حلزونی
پارامتر فنی | تعریف و اثرگذاری | الزام کنترلی در محاسبات |
|---|---|---|
گشتاور خروجی (M2M_2M2) | توانایی چرخش بار در بدترین شرایط | محاسبه گشتاور استارت و ضرب در ضریب سرویس |
ضریب سرویس (fsf_sfs) | جبران شوک‌های بار و تواتر استارت/استاپ | نوار سبک: fs≈1.0f_s \approx 1.0fs≈1.0 | میکسر غلیظ و شوک‌دار: fs≥1.5−2.0f_s \ge 1.5 - 2.0fs≥1.5−2.0 |
ظرفیت حرارتی (PtP_tPt) | توانایی دفع حرارت اصطکاکی | در کارکرد دائم و نسبت‌های بالا (i>40i > 40i>40) حیاتی است |
بار شعاعی خروجی (R2R_2R2) | نیروی خمشی پولی یا چرخ‌زنجیر | قطعه باید در نزدیک‌ترین فاصله ممکن به پوسته نصب شود |
نکته کلیدی درباره ظرفیت حرارتی: ممکن است یک گیربکس از نظر استحکام مکانیکی دنده‌ها تحمل گشتاور را داشته باشد، اما در کارکرد مداوم (Continuous Duty) نتواند حرارت ناشی از راندمان پایین ماردون را دفع کند و روغن آن بسوزد.
۳. استاندارد وضعیت نصب (Mounting Position) و روانکاری
تعیین پوزیشن نصب (M1 تا M6): جهت قرارگیری ماردون (بالا، پایین یا عمودی) سطح روغن و محل سوپاپ هواکش (Breather) را مشخص می‌کند.
تفاوت پوسته آلومینیوم و چدن:
سایزهای کوچک و متوسط آلومینیومی (معمولاً تا سایز ۰۹۰ یا ۱۱۰) با روغن سنتتیک مادام‌العمر (Permanent Synthetic) و پوزیشن یونیورسال عرضه میشوند.
سایزهای سنگین و پوسته‌های چدنی حتماً بر اساس پوزیشن کاری به روغن‌ریزی، کنترل سطح روغن و دریچه تخلیه متناسب نیاز دارند.
۴. چک‌لیست جایگزینی و معادل‌سازی (Replacement Checklist)
یکسان بودن نام تجاری (مثلاً NMRV 090) بین دو سازنده مختلف، تضمین‌کننده انطباق ابعادی نیست.
پارامترهای تطبیق در تعویض گیربکس قدیمی
بخش مکانیکی | آیتم‌های نیازمند اندازه‌گیری و تطبیق | ریسک عدم تطبیق |
|---|---|---|
محور خروجی | قطر هالو شافت، طول درگیری، ابعاد جای خار | لق‌زدن یا جا نرفتن شافت دستگاه |
اتصال به شاسی | ارتفاع مرکز شافت تا پایه، فاصله سوراخهای پیچ | عدم هم‌راستایی و ایجاد تنش پیچشی |
فلنج ورودی / خروجی | قطر گام پیچ‌ها (PCD)، قطر نافی فلنج، فریم موتور | عدم کوپل با موتور یا گیرکردن به بدنه دستگاه |
تجهیزات جانبی | محل اتصال بازوی گشتاور (Torque Arm) و زاویه آن | شکستن پوسته آلومینیومی بر اثر مهار غلط |
۵. تحلیل تخصصی علل داغ‌شدن غیرعادی گیربکس‌های حلزونی (Thermal Troubleshooting)
ماهیت عملکرد گیربکس‌های حلزونی مبتنی بر تماس لغزشی پیوسته (Sliding Contact) میان ماردون فولادی و چرخ‌دنده برنزی است؛ به همین دلیل، بازدهی آن‌ها نسبت به گیربکس‌های هلیکال پایین‌تر بوده و بخشی از توان ورودی ذاتاً به حرارت تبدیل می‌شود. بنابراین، رسیدن دمای بدنه به حدود ۶۰ تا ۷۰ درجه سانتی‌گراد پدیده‌ای طبیعی است. اما زمانی که دمای کارکرد از ۸۰ تا ۹۰ درجه سانتی‌گراد عبور کند، بوی سوختگی به مشام برسد، تغییر رنگ در روغن مشاهده شود یا لایه‌های بخار از هواکش خارج گردد، گیربکس در آستانه تخریب حرارتی است.
عوامل اصلی این پدیده را میتوان در پنج محور فنی دسته‌بندی کرد:
۱. خطاهای انتخاب سایز و نسبت تبدیل (Sizing & Ratio Errors)
سایزینگ کمتر از گشتاور واقعی: اگر گیربکس کوچک‌تر از نیاز خط انتخاب شده باشد، مجموعه چرخ‌دنده و ماردون مدام زیر تنش برشی ماکزیمم کار می‌کنند. این اضافه بار مکانیکی به صورت اصطکاک شدید و حرارت تلف‌شده بروز پیدا می‌کند.
انتخاب نسبت‌های تبدیل بالا (i>40i > 40i>40): با افزایش نسبت تبدیل، زاویه پیشروی دنده مارپیچ بسیار کم می‌شود که به معنی سایش و لغزش بیشتر و افت بازده تا زیر ۶۰٪ است. کارکرد دائم با چنین نسبت‌هایی بدون بررسی «توان حرارتی»، منجر به قفل حرارتی گیربکس خواهد شد.
ناهمخوانی با چرخه کاری (Duty Cycle): گیربکسی که برای کارکرد منقطع (مثلاً ۲ ساعت کار و نیم‌ساعت استراحت) محاسبه شده، در صورت کارکرد ۲۴ ساعته توان تبادل حرارتی خود را با محیط از دست می‌دهد.
۲. اشتباهات رایج در روانکاری (Lubrication Pitfalls)
تلاطم و هم‌زدن بیش از حد روغن (Oil Churning): این یک تصور غلط رایج است که «هرچه روغن داخل گیربکس بیشتر باشد، روان‌تر کار می‌کند». پر کردن محفظه بیش از سطح استاندارد، باعث می‌شود چرخ‌دنده‌ها مدام روغن را پمپاژ و متلاطم کنند. این مقاومت هیدرولیکی، اتلاف انرژی شدیدی ایجاد کرده و گیربکس را به شدت داغ می‌کند.
کمبود سطح روغن: نرسیدن روغن کافی به نقطه درگیری ماردون با دنده برنجی، تماس فلز با فلز را تشدید کرده و در چند ساعت اولیه دنده‌ها را می‌سوزاند.
استفاده از ویسکوزیته نامناسب: روغن بسیار رقیق فیلم روغن پایداری تشکیل نمی‌دهد و روغن بسیار غلیظ مقاومت حرکتی ایجاد می‌کند. در گیربکس‌های حلزونی استفاده از روغن‌های صنعتی با ویسکوزیته بالا (عموماً ISO VG 320 یا 460) متناسب با دمای محیط الزامی است.
۳. اضافه بارهای مکانیکی و ناهم‌راستایی (Mechanical Stresses)
اعمال بار شعاعی بیش از حد (Overhung Load): نصب چرخ‌زنجیر، پولی یا چرخ‌دنده در فواصل دور از پوسته خروجی، اهرم خمشی بزرگی روی شافت ایجاد می‌کند. این فشار نامتقارن، بلبرینگ‌ها را زیر بار فشرده قرار داده و داغ‌شدن کنس بلبرینگ‌ها مستقیماً بدنه را گرم می‌کند.
ناهم‌راستایی ورودی (Misalignment): وجود زاویه یا عدم هم‌محوری میان شافت الکتروموتور و سوراخ ورودی گیربکس، بارهای ناخواسته شدیدی به کاسه‌نمدها و برینگ‌های ورودی وارد کرده و حرارت موضعی بالایی تولید می‌کند.
۴. اخلال در سیستم تهویه و دفع حرارت (Thermal Blockage)
گرفتگی یا استفاده از کورکُن به جای هواکش (Breather Plug): با بالا رفتن حرارت طبیعی، هوای داخل گیربکس منبسط می‌شود. اگر سوپاپ تخلیه فشار مسدود یا بسته باشد، محفظه تحت فشار داخلی قرار گرفته، دمای سیال افزایش می‌یابد و روغن از لبه کاسه‌نمدها به بیرون پرتاب می‌شود.
حبس هوا در محیط نصب: نصب گیربکس در فضاهای بسته، داکت‌های باریک یا پوشیده شدن پره‌های آلومینیومی پوسته توسط خاک و غبار سنگین، مانع از دفع حرارت جابه‌جایی طبیعی (Convection) با هوای محیط می‌شود.
۵. مغایرت پوزیشن نصب با طراحی روغن‌کاری
اگر گیربکسی که برای نصب افقی (M1) تنظیم شده را بدون تغییر سطح روغن و جابه‌جایی سوپاپ هواکش به صورت عمودی (M5 یا M6) نصب کنید، بخش ماردون بالایی خارج از استخر روغن کار خواهد کرد. کارکرد خشک این بخش، در چند دقیقه اول دمای کل پوسته را به نقطه بحرانی می‌رساند.
فرم سریع اطلاعات جهت استعلام فنی و خرید
هنگام ارتباط با واحد مهندسی فروش یا تامین‌کننده، ارسال این چک‌لیست از دوباره‌کاری و خطای سفارش جلوگیری می‌کند:
عکس واضح از پلاک موتور و گیربکس قدیمی (شامل پارت نامبر و سریال)
توان موتور (kW/HP) و دور ورودی (n1n_1n1)
نسبت تبدیل مدنظر (iii) یا دور خروجی نهایی (n2n_2n2)
قطر هالو شافت خروجی و ابعاد فلنج ورودی (B5 یا B14)
ساعات کارکرد در شبانه‌روز و تواتر استارت/استاپ (Duty Cycle)
نوع بار (یکنواخت، ضربه‌ای، غلیظ یا معلق)
الزامات خاص: نیاز به ترمز، بک‌استاپ، ضدانفجار (ATEX) یا روانکار سنتتیک/غذایی.
سوالات متداول
NMRV مخفف چیست؟
تفاوت NMRV و NRV چیست؟
آیا NMRV90 تمام برندها قابل جایگزینی است؟
آیا گیربکس حلزونی برای کارکرد ۲۴ ساعته مناسب است؟
آیا میتوان دور گیربکس NMRV را با اینورتر تغییر داد؟
چه روغنی برای گیربکس حلزونی مناسب است؟
