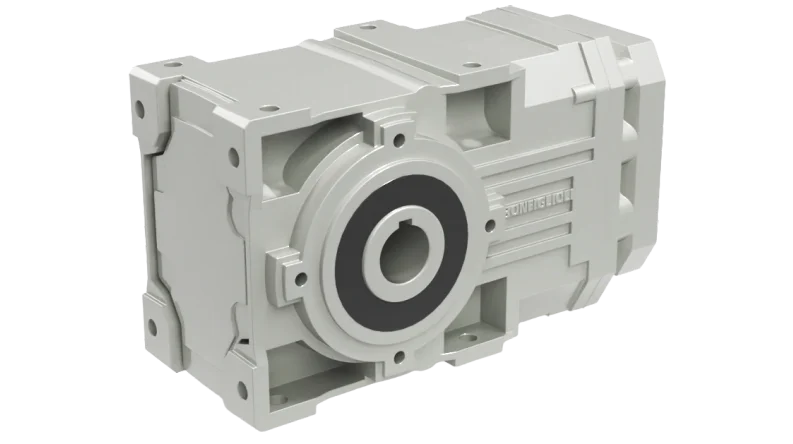

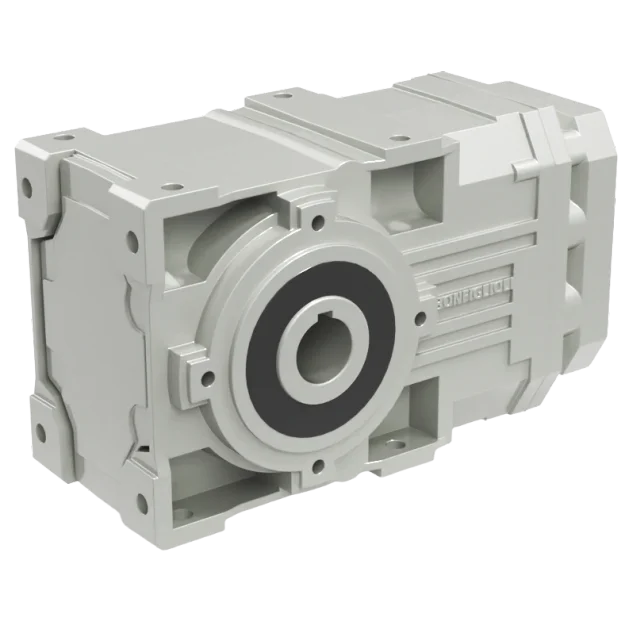

گیربکس کرانویل پینیون

در مقایسه برندها، باید مدل‌هایی با معماری و کاربرد نزدیک با یکدیگر مقایسه شوند. گیربکس کامپکت K یا A را نمی‌توان صرفاً بر اساس عدد گشتاور با یک Industrial Gear Unit بزرگ Flender مقایسه کرد، زیرا ظرفیت، ساختار و دامنه کاربرد آن‌ها متفاوت است.

SEW سری K

سری K شرکت SEW شامل گیربکس‌های دو و سه‌مرحله‌ای هلیکال-کرانویل پینیون است. طبق داده فایل، سری سه‌مرحله‌ای در ۱۲ سایز، محدوده گشتاور ۲۰۰ تا ۵۰۰۰۰ نیوتن‌متر و نسبت تبدیل ۳٫۹۸ تا ۱۹۷٫۳۷ را پوشش می‌دهد.

این خانواده در کاربردهایی مانند کانوایر، ماشین‌سازی، انتقال مواد و فرآیندهای صنعتی مطرح است. برای انتخاب باید سایز، نسبت، خروجی، وضعیت نصب و گشتاور موردنیاز دستگاه مشخص شود.

Bonfiglioli سری A

سری A Bonfiglioli یک خانواده کامپکت Helical-Bevel است. طبق اطلاعات فایل، این خانواده گشتاور ۱۰۰ تا ۱۴۰۰۰ نیوتن‌متر، نسبت تبدیل ۴٫۹ تا ۱۷۱۵ و توان مکانیکی ۰٫۲۲ تا ۱۵۰ کیلووات را پوشش می‌دهد.

گزینه‌هایی مانند شافت توپر، هالو شافت اسپالین، شرینک‌دیسک، یاتاقان تقویت‌شده، آب‌بند Taconite، حفاظت سطحی تا C5 و نسخه ATEX در فایل ذکر شده‌اند.

Flender Industrial

Flender خانواده‌های صنعتی هلیکال و Bevel-Helical را برای کاربردهای سنگین ارائه می‌کند. طبق اطلاعات فایل، این خانواده شامل ۲۸ سایز، نسبت تبدیل ۱٫۲۵ تا ۴۵۰ و گشتاور اسمی ۳۱۰۰ تا ۱٬۴۰۰٬۰۰۰ نیوتن‌متر است.

این مشخصات مربوط به دامنه کلی Industrial Gear Units هستند و نباید مستقیماً با مدل‌های کامپکت K یا A مقایسه شوند.

مقایسه برندها

کشور برند با کشور تولید هر محصول یکسان نیست و برای سفارش پروژه‌ای باید کشور ساخت و مدارک موردنیاز همان مدل به‌صورت جداگانه بررسی شوند.

مقایسه اقتصادی نیز نباید فقط بر اساس قیمت اولیه انجام شود. در کارکرد دائم و توان بالا، تفاوت بازده و تولید حرارت می‌تواند بر مصرف انرژی و توقف خط اثر بگذارد.

گیربکس‌های بول هلیکال (سری‌های K، A و یونیت‌های صنعتی سنگین) به دلیل ترکیب چرخدنده‌های مخروطی و هلیکال، زاویه انتقال ۹۰ درجه و راندمان مکانیکی فراتر از ۹۵٪، انتخاب اول صنایع سنگین نظیر سیمان، فولاد، مس و کانوایرهای طویل هستند. در ادامه، فاکتورهای کلیدی انتخاب، چالش‌های نصب، استراتژی جایگزینی و عوامل مؤثر بر قیمت بررسی شده‌اند.

۱. مبانی محاسباتی و تعیین پارامترهای اصلی درایو

انتخاب گیربکس کرانویل هرگز نباید به یک نسبت تبدیل تقریبی یا صرفاً توان اسمی موتور محدود شود. عدم دقت در جزئیات محاسباتی می‌تواند کارکرد کل خط تولید را مختل کند.

: ارکان محاسباتی و کنترلی گیربکس کرانویل پینیون

content_copy

۲. مقایسه مکانیزم‌های اتصال خروجی: هالو شافت خاردار، شرینک‌دیسک و اسپلاین

انتخاب نوع اتصال شافت خروجی، رفتار مجموعه را در برابر لرزش و گشتاورهای معکوس تعیین می‌کند. هر مکانیزم دارای الزامات نصب و نگهداری ویژه‌ای است:

• هالو شافت خارخور (Keyed Hollow Shaft):

• مزایا: اقتصادی‌ترین گزینه، دسترسی آسان به قطعات، سهولت مونتاژ اولیه.

• معایب و محدودیت‌ها: در شوک‌های متوالی و حرکات رفت‌وبرگشتی، به مرور زمان تنش موضعی باعث لق‌شدن جای خار، پدیده سایش لرزشی (Fretting Corrosion) و قفل‌شدن شافت روی دستگاه می‌شود.

• شرینک‌دیسک (Shrink Disc):

• مزایا: ایجاد اتصال کاملاً اصطکاکی با لقی صفر (Zero-Backlash)، تحمل فوق‌العاده شوک‌های گشتاور، خروج بسیار ساده گیربکس از روی شافت حتی پس از سال‌ها کارکرد.

• الزامات: نیازمند آچار ترکمتر برای بستن پیچ‌ها با گشتاور دقیق طبق کاتالوگ سازنده.

• شافت هزارخار / اسپلاین (Involute Spline):

• مزایا: بالاترین ظرفیت انتقال گشتاور برشی در ابعاد یکسان به دلیل توزیع یکنواخت نیرو در محیط دندانه‌ها.

• کاربرد: درایوهای بسیار سنگین صنعتی، کارخانجات نورد و بارهای ضربه‌ای با تواتر تغییر جهت بالا.

۳. استاندارد وضعیت نصب، جهت دوران و آب‌بندی محیط‌های خشن

• تعیین دقیق جهت چرخش و بک‌استاپ (Backstop):

• استفاده از عباراتی نظیر «ساعتگرد (CW)» یا «پادساعتگرد (CCW)» بدون مشخص‌کردن جهت دید ناظر، خطای متداول و بسیار پرهزینه در خرید است. جهت دوران همواره باید با قید مرجع اعلام شود (مثلاً: «ساعتگرد با نگاه از سمت شافت ورودی»).

• در تجهیزاتی نظیر نوار نقاله‌های مایل که بازگشت بار حادثه‌آفرین است، استفاده از بک‌استاپ الزامی است؛ جهت چرخش آزاد و قفل بک‌استاپ باید با چرخش موتور تطبیق داده شود.

• تأثیر وضعیت نصب (Mounting Position):

• کدهای وضعیتی (مانند M1 تا M6) سطح روغن داخلی، موقعیت سوپاپ هواکش (Breather Plug) و نحوه روغن‌رسانی به بیرینگ‌های فوقانی را معین می‌کنند.

• تغییر وضعیت نصب یک گیربکس موجود (مثلاً تبدیل افقی به عمودی) بدون مشورت با سازنده و تغییر چینش قطعات داخلی، موجب خشک کار کردن بیرینگ‌های بالایی و نشتی از کاسه‌نمدها می‌شود.

• حفاظت در صنایع معدنی، سیمان و پتروشیمی:

• آب‌بندی تکونایت (Taconite Seal): استفاده از کاسه‌نمدهای هزارتویی (Labyrinth) همراه با محفظه تزریق گریس برای دفع ذرات ساینده میکرونی کلینکر و سیلیس.

• گواهی ضد انفجار (ATEX): تجهیز گیربکس به کاسه‌نمدهای وایتون، پایش دمای سطح و عدم تولید جرقه برای محیط‌های دارای گاز یا غبار مستعد انفجار.

۴. نقشه راه جایگزینی و معادل‌سازی برندها (Replacement Matrix)

شباهت میان کدهای تجاری (نظیر سری K در SEW یا سری A در Bonfiglioli و استانداردهای صنعتی دیگر) هرگز به‌تنهایی ملاک تعویض مستقیم نیست. هنگام جایگزینی، چک‌لیست زیر باید گام‌به‌گام تطبیق داده شود:

پارامترهای تطبیق در جایگزینی گیربکس‌های کرانویل پینیون

۵. مؤلفه‌های تعیین قیمت و مفهوم محدوده تأمین (Supply Scope)

اختلاف قیمت در استعلام‌های این نوع گیربکس ناشی از یکسان نبودن مشخصات و متعلقات ارائه‌شده است. فاکتورهای اثرگذار عبارت‌اند از:

1. کلاس طراحی: گیربکس‌های کامپکت استاندارد بازه قیمتی کاملاً متفاوتی نسبت به یونیت‌های سنگین صنعتی (Industrial Gear Units) با پوسته‌های دوپارچه چدن داکتیل دارند.

2. تجهیزات خنک‌کاری و روانکاری اجباری: افزودن فن روی شافت ورودی، رادیاتور/کولر روغن با پمپ مستقل، و سیستم‌های سیرکولاسیون برای پوشش توان حرارتی.

3. متعلقات مانیتورینگ: سنسورهای پایش آنلاین ارتعاش، سنسورهای دمای PT100 برای یاتاقان‌ها و روغن، و لول‌سوئیچ‌های الکترونیکی.

4. محدوده تأمین (Supply Scope): پیش‌فاکتور ممکن است تنها شامل «جعبه‌دنده لخت (Bare Gear Unit)» باشد یا پکیج کامل شامل موتور، ترمز، بک‌استاپ، اینچینگ درایو (موتور کمکی)، کوپلینگ‌های هیدرولیکی، گارد محافظ و شاسی فولادی کامل را دربرگیرد. مقایسه قیمت‌ها تنها در صورت برابری این اقلام معتبر است.
