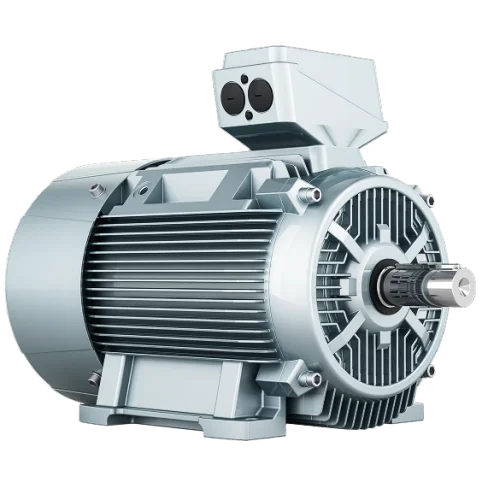

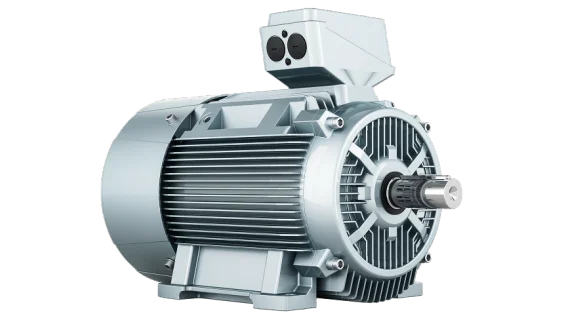

الکتروموتور سه فاز

تفاوت این دو گروه از شیوه شکل‌گیری میدان مغناطیسی شروع می‌شود و تا توان قابل استفاده، کیفیت گشتاور و مدار حفاظت ادامه پیدا می‌کند. بنابراین انتخاب میان آن‌ها نباید فقط بر اساس وجود برق 220 یا 400 ولت انجام شود. جدول زیر تصویر روشن‌تری از تفاوت‌های عملیاتی ارائه می‌کنند.

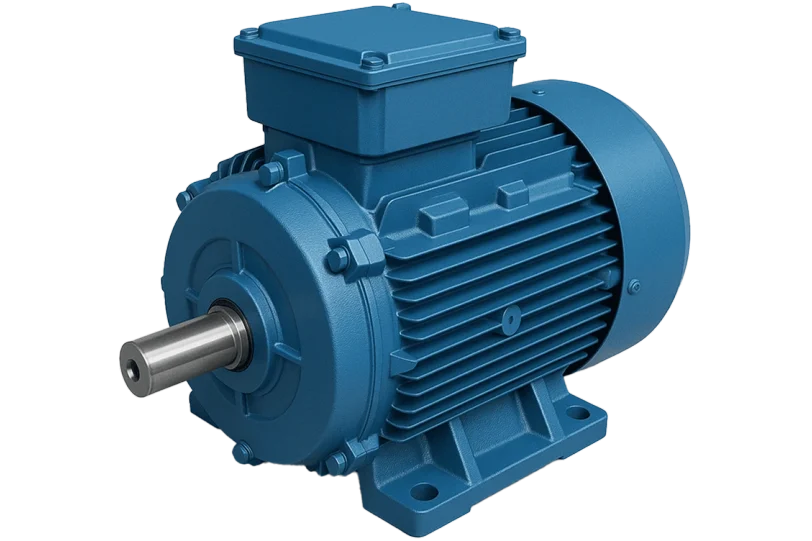

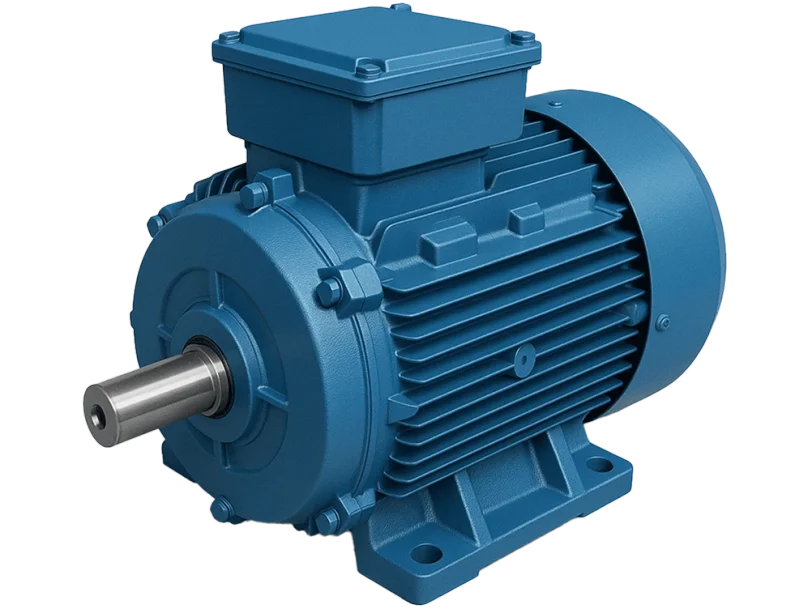

برای یک دستگاه کم‌توان که ساعات محدودی کار می‌کند و فقط برق تک‌فاز در دسترس دارد، موتور تک‌فاز می‌تواند انتخاب ساده‌تری باشد. اما وقتی بار به کار مداوم، توان بیشتر یا کنترل دقیق فرایند نیاز دارد، موتور سه فاز معمولاً عملکرد پایدارتر و هزینه بهره‌برداری قابل دفاع‌تری خواهد داشت.

ارزش یک برند زمانی روشن می‌شود که در کنار شرایط واقعی پروژه قرار بگیرد. موتوری که برای خط اصلی کارخانه انتخاب می‌شود، با موتور فن یک کارگاه یا پمپ رزرو معیارهای یکسانی ندارد. در ارزیابی متخصصان ما، قیمت خرید در کنار مصرف انرژی، کیفیت مدارک فنی، امکان تأمین مجدد، سرویس‌پذیری و هزینه توقف خط (Downtime) سنجیده می‌شود. در نتیجه، پیشنهاد نهایی به مناسب‌ترین سری برای آن کاربرد می‌رسد، نه به یک نام ثابت برای همه تجهیزات.

زیمنس؛ رده پریمیوم برای خطوط حساس و مهندسی دقیق

خانواده SIMOTICS زیمنس برای پروژه‌هایی مطرح است که مستندسازی دقیق، تنوع پیکربندی و هماهنگی میان موتور و سیستم کنترل اهمیت بالایی دارد. وجود سری‌های عمومی، سخت‌کار و ضدانفجار به طراح اجازه می‌دهد موتور را متناسب با محیط و Duty انتخاب کند. در خطوط پیوسته، پمپ‌ها و کمپرسورهای فرآیندی، این سطح از اطلاعات فنی می‌تواند ریسک طراحی و جایگزینی را کاهش دهد.

موازنه این انتخاب، هزینه اولیه و دشواری تأمین برخی کدهای خاص در بازار ایران است. برای تجهیزی با ساعات کار کم، پرداخت هزینه یک موتور پریمیوم همیشه توجیه اقتصادی ندارد. ما زیمنس را زمانی در اولویت قرار می‌دهیم که اصالت، کد سفارش، کارخانه تولید، کلاس راندمان و نقشه ابعادی آن قابل رهگیری باشد. لوگوی معتبر بدون تطبیق مشخصات همان سری، تضمین‌کننده نتیجه پروژه نیست.

ABB؛ راندمان بالا و مناسب سامانه‌های کنترل دور

اگر کاهش تلفات انرژی و هماهنگی با درایو بخشی از هدف پروژه باشد، موتورهای ABB گزینه جدی‌تری می‌شوند. سری‌های General Performance و Process Performance برای دامنه متنوعی از پمپ‌ها، فن‌ها، کمپرسورها و تجهیزات صنایع آب، معدن و فلزات توسعه یافته‌اند. در کارکردهای طولانی، اختلاف راندمان کوچک نیز می‌تواند در مجموع ساعات بهره‌برداری به کاهش معنادار هزینه انرژی منجر شود.

این مزیت زمانی ارزش دارد که موتور در نقطه بار مناسبی کار کند؛ نصب موتور پربازده روی تجهیز کم‌کار یا بیش‌ازحد بزرگ‌شده، الزاماً صرفه اقتصادی ایجاد نمی‌کند. در نگاه ما، ABB بیشتر برای تجهیزات نیمه‌بحرانی و بحرانی یا سامانه‌های کنترل دور قابل توصیه است. هنگام خرید نیز باید کد کامل، محل ساخت، کلاس حفاظتی و شرایط مجاز کار با VFD از دیتاشیت همان محصول استخراج شود.

وگ؛ دوام صنعتی و توازن مناسب میان استحکام و بهره‌وری

WEG با خانواده W22 در نقطه‌ای قرار می‌گیرد که دوام مکانیکی، راندمان و انعطاف انتخاب هم‌زمان اهمیت دارند. تنوع مدل‌های چدنی، آرایش‌های نصب و نسخه‌های مناسب کار با درایو باعث شده این برند در پمپ، فن، کانوایر، کمپرسور و ماشین‌آلات عمومی حضور گسترده‌ای داشته باشد. برای پروژه‌ای با ساعات کار بالا، ترکیب استحکام و بهره‌وری می‌تواند هزینه مالکیت را در سطح قابل قبولی نگه دارد.

با این حال، هر موتور W22 جایگزین مستقیم موتور موجود نیست. تفاوت ولتاژ، فریم، فلنج، راندمان یا محدودیت فرکانسی می‌تواند انتخاب را تغییر دهد. پیش از پیشنهاد  WEG، متخصصان ما وضعیت تأمین کد دقیق، نقشه ابعادی و شرایط نصب را بررسی می‌کنند. در پروژه‌ای که توقف طولانی پذیرفتنی نیست، زمان دسترسی به همان مدل باید به‌اندازه مشخصات فنی آن جدی گرفته شود.

موتوژن؛ انتخابی متعادل و قابل تعمیر آسان

در بسیاری از ماشین‌آلات ساخت داخل، موتوژن انتخابی شناخته‌شده و قابل دسترس است. عرضه موتورهای سه فاز در فریم‌ها، دورها و پوسته‌های مختلف باعث می‌شود بتوان آن را برای پمپ، فن، گیربکس و تجهیزات عمومی بررسی کرد. آشنایی تعمیرکاران با ساختار این محصولات و امکان یافتن مدل‌های پرمصرف، هنگام خرابی و نیاز به بازگرداندن سریع دستگاه به مدار مزیت عملی ایجاد می‌کند.

این دسترسی نباید جای کنترل کد فنی را بگیرد. محصولات موتوژن بسته به سری، جنس بدنه، توان و سال تولید مشخصات یکسانی ندارند. ما این برند را بیشتر در پروژه‌هایی پیشنهاد می‌کنیم که توازن میان قیمت، سرویس‌پذیری و زمان تأمین اهمیت دارد. اگر محیط خطرناک، بار غیرعادی یا هدف راندمانی ویژه مطرح باشد، باید ابتدا قابلیت‌های دقیق سری انتخابی با الزامات پروژه سنجیده شوند.

الکتروژن؛ گزینه اقتصادی برای کاربردهای عمومی

برای پمپ، فن، تهویه و ماشین‌آلاتی که در رده کار عمومی قرار می‌گیرند، الکتروژن می‌تواند راه‌حلی اقتصادی و در دسترس باشد. حضور مدل‌های پرمصرف در بازار داخلی، فرایند جایگزینی را در بسیاری از پروژه‌های سبک و متوسط ساده‌تر می‌کند. این برند زمانی جذاب‌تر است که هزینه خرید اولیه اهمیت دارد و تجهیز نیز در معرض بار بسیار سنگین یا توقف بحرانی قرار ندارد.

با وجود این، برابری توان به معنی برابری کامل دو موتور نیست. جریان نامی، ابعاد شفت، فریم، Duty، کلاس راندمان و درجه حفاظت باید برای هر کد بررسی شوند. پیشنهاد متخصصان ما استفاده از الکتروژن در محدوده کاری تعریف‌شده سازنده است؛ نه در شرایطی که موتور دائماً نزدیک اضافه‌بار کار کند. برای خط شبانه‌روزی نیز بهتر است اختلاف قیمت اولیه با هزینه انرژی و ریسک تعویض زودتر مقایسه شود.

جمکو؛ انتخابی برای توان بالا و کارکرد سنگین

وقتی توان، ولتاژ یا ابعاد پروژه از محدوده موتورهای عمومی عبور می‌کند، جمکو جایگاه متفاوتی پیدا می‌کند. این برند در بازار ایران با موتورهای سه فاز صنعتی، ماشین‌های الکتریکی توان بالا و سفارش‌های پروژه‌ای شناخته می‌شود و برای صنایع سیمان، فولاد، معدن، نفت و گاز قابل بررسی است. در این سطح، مواردی مانند روش خنک‌کاری، ارتعاش، جریان راه‌اندازی و مدارک آزمون بخشی از مشخصات اصلی خرید هستند.

ماهیت پروژه‌محور این محصولات باعث می‌شود جمکو برای هر مصرفی انتخاب اقتصادی نباشد. یک پمپ یا فن کوچک معمولاً به چنین سطحی از طراحی نیاز ندارد. ما زمانی سراغ این برند می‌رویم که کاربرد به موتور سنگین یا گزینه داخلی با مشخصات ویژه احتیاج داشته باشد. در این سفارش‌ها، تأیید دیتاشیت و حدود عملکرد پیش از تولید یا تحویل اهمیت بیشتری از مقایسه ساده قیمت پیدا می‌کند.

کاجیلی؛ رده اقتصادی وارداتی با تنوع بالا

برند چینی کاجیلی بخشی از رده اقتصادی وارداتی بازار را تشکیل می‌دهد. تنوع توان و قیمت اولیه پایین‌تر، این محصولات را برای پمپ، فن و تجهیزات غیرحساس قابل بررسی می‌کند؛ به‌خصوص در پروژه‌ای که استفاده از موتور پریمیوم تناسبی با اهمیت دستگاه ندارد. مزیت این برند بیشتر در بودجه خرید و دسترسی است و نباید خودکار به پایین‌بودن هزینه بلندمدت تعبیر شود.

کیفیت این رده می‌تواند میان سری‌ها، محموله‌ها و مسیرهای تأمین متفاوت باشد. به همین دلیل، کشور سازنده یا شباهت ظاهری معیار کافی برای قضاوت نیست. در بررسی ما، مشخصات کاتالوگ، جریان نامی، کیفیت مونتاژ، وضعیت بیرینگ، بالانس روتور و قابلیت رهگیری کالا کنترل می‌شوند. برای تجهیز بحرانی، اختلاف قیمت اولیه باید در برابر احتمال توقف، عمر مورد انتظار و امکان تأمین جایگزین سنجیده شود.

SEW-EURODRIVE؛ رده پریمیوم برای گیربکس‌موتور و اتوماسیون

برند آلمانی SEW-EURODRIVE، که به نام SEW شناخته می‌شود، را باید بیشتر به‌عنوان ارائه‌دهنده یک راهکار یکپارچه انتقال قدرت شناخت تا صرفاً سازنده یک الکتروموتور مستقل. ساختار ماژولار سری DR امکان ترکیب موتور سه فاز با گیربکس، ترمز، انکودر و اینورتر را فراهم می‌کند؛ قابلیتی که در کانوایرها، تجهیزات جابه‌جایی مواد، خطوط بسته‌بندی و سامانه‌های اتوماسیون صنعتی اهمیت زیادی دارد. سری‌های DRN و DRU نیز به‌ترتیب گزینه‌هایی در کلاس‌های راندمان IE3 و IE4 ارائه می‌کنند. مزیت اصلی این برند زمانی آشکار می‌شود که موتور و اجزای انتقال حرکت باید از ابتدا به‌صورت یک مجموعه هماهنگ انتخاب شوند.

البته انتخاب محصولات SEW تنها با اعلام توان و دور موتور امکان‌پذیر نیست. نسبت تبدیل گیربکس، گشتاور خروجی، وضعیت نصب، ولتاژ ترمز، نوع انکودر و پارامترهای درایو باید براساس کد کامل مجموعه بررسی شوند. هزینه اولیه بالاتر و دسترسی محدودتر به برخی کدهای وارداتی نیز ممکن است استفاده از این برند را برای تجهیزات عمومی یا پروژه‌های کم‌حساسیت از نظر اقتصادی توجیه‌ناپذیر کند. متخصصان ما SEW را بیشتر برای پروژه‌هایی پیشنهاد می‌کنند که کنترل دقیق حرکت، طراحی فشرده و هماهنگی موتور با گیربکس و اتوماسیون، از پایین‌ترین قیمت خرید اهمیت بیشتری داشته باشد.

پیش از بازکردن کاتالوگ، باید مشخص شود موتور قرار است چه باری را، با چه الگویی و در چه محیطی حرکت دهد. سپس می‌توان مشخصات الکتریکی و مکانیکی را روی گزینه‌های موجود اعمال کرد. این مسیر، احتمال انتخاب موتوری را که فقط از نظر توان شبیه نمونه قبلی است اما در استارت، نصب یا کار پیوسته تناسب ندارد، کاهش می‌دهد.

• نوع بار: مشخص کنید گشتاور بار ثابت، متغیر، ضربه‌ای یا وابسته به سرعت است.

• توان خروجی: مقدار kW یا HP باید از محاسبه بار و حاشیه توان منطقی به دست آید.

• گشتاور راه‌اندازی: برای میکسر، سنگ‌شکن و کانوایر پُربار، رفتار لحظه شروع را جداگانه بسنجید.

• ولتاژ و سربندی: مقادیر Δ/Y پلاک باید با شبکه و مدار راه‌انداز هماهنگ باشند.

• سرعت و تعداد پل: دور موتور را با نیاز تجهیز و نسبت انتقال مکانیکی تطبیق دهید.

• چرخه کاری: میان کار دائم S1 و سرویس‌های کوتاه یا تناوبی تفاوت قائل شوید.

• کلاس راندمان: ساعات کار را بسنجید تا هزینه کلاس IE بالاتر توجیه‌پذیر باشد.

• درجه حفاظت: نفوذ گردوغبار، رطوبت و آب شست‌وشو را در انتخاب IP لحاظ کنید.

• شرایط حرارتی: کلاس عایقی، دمای محیط و ارتفاع محل نصب را از دیتاشیت بخوانید.

• ابعاد نصب: فریم، ارتفاع محور، شفت، خار، پایه و فلنج باید کاملاً منطبق باشند.

• روش استارت: راه‌اندازی مستقیم، ستاره مثلث، سافت استارتر یا VFD را از روی بار تعیین کنید.

• تجهیزات ویژه: نیاز به ترمز، انکودر یا گواهی ضدانفجار را از ابتدا مشخص کنید.

• نگهداری: نوع بیرینگ، روش روانکاری و دسترسی به قطعه یدکی را نادیده نگیرید.

چه زمانی موتور سه فاز انتخاب مناسبی نیست؟

اگر تنها برق تک‌فاز در محل وجود دارد، دستگاه توان کمی می‌خواهد و ساعات کار آن محدود است، هزینه ایجاد انشعاب سه فاز یا نصب درایو ممکن است منطقی نباشد. همچنین نبود حفاظت در برابر قطع فاز و عدم تعادل ولتاژ، مزایای موتور سه فاز را با ریسک خرابی جایگزین می‌کند. پیش از خرید باید آمادگی کل سیستم برق و کنترل بررسی شود.

روش‌های راه‌اندازی الکتروموتور سه فاز

موتور فقط در حالت کار نامی ارزیابی نمی‌شود؛ چند ثانیه آغاز حرکت می‌تواند بیشترین فشار را به شبکه، شفت و اجزای انتقال قدرت وارد کند. انتخاب راه‌انداز به ظرفیت برق، گشتاور لازم، اینرسی بار و تعداد استارت‌ها بستگی دارد. هر روش مزیت مشخصی دارد و برای همه توان‌ها و بارها قابل تعمیم نیست.

راه‌اندازی مستقیم؛ ساده اما با جریان هجومی بالا

در روش مستقیم (Direct-On-Line)، موتور از همان ابتدا ولتاژ کامل شبکه را دریافت می‌کند. سادگی مدار، هزینه کمتر و دسترسی به گشتاور شروع بیشتر از مزایای آن هستند؛ اما جریان هجومی ممکن است چند برابر جریان نامی شود. این روش زمانی قابل استفاده است که شبکه افت ولتاژ نامطلوب پیدا نکند و کوپلینگ، تسمه یا گیربکس نیز توان تحمل ضربه شروع را داشته باشند.

ستاره مثلث؛ کاهش جریان با محدودیت گشتاور شروع

در راه‌اندازی ستاره مثلث، سیم‌پیچ‌ها ابتدا در آرایش ستاره قرار می‌گیرند و پس از شتاب‌گیری، اتصال به مثلث تغییر می‌کند. جریان شبکه کاهش می‌یابد، اما گشتاور شروع نیز تقریباً به یک‌سوم حالت مستقیم می‌رسد؛ به همین دلیل برای باری که از لحظه اول گشتاور زیادی می‌خواهد مناسب نیست. استفاده از این مدار تنها زمانی مجاز است که شش سر سیم‌پیچ در دسترس باشد و ولتاژ کاری مثلث موتور با ولتاژ خط تطابق داشته باشد.

سافت استارتر؛ کاهش ضربه بدون کنترل دائمی سرعت

سافت استارتر ولتاژ را تدریجی افزایش می‌دهد تا موتور با جریان و تنش مکانیکی کمتری به دور نامی برسد. این ویژگی در پمپ، فن و کانوایری که پس از استارت با سرعت ثابت کار می‌کند مفید است. این تجهیز برای کنترل مداوم دور طراحی نشده و پس از پایان راه‌اندازی، وظیفه اصلی آن عملاً تمام می‌شود. انتخاب ظرفیت سافت استارتر باید با جریان موتور، نوع بار و تعداد استارت در ساعت هماهنگ باشد.

اینورتر یا VFD؛ کنترل سرعت و فرایند

VFD با مدیریت هم‌زمان فرکانس و ولتاژ خروجی، شتاب، توقف و سرعت موتور را کنترل می‌کند. در پمپ و فن با نیاز متغیر، این قابلیت می‌تواند کنترل فرایند و مصرف انرژی را بهبود دهد. در عوض، کار طولانی در فرکانس پایین ممکن است تهویه فن سرخود را ضعیف کند و طول کابل یا شکل موج خروجی نیز بر عایق و بیرینگ اثر بگذارد. انتخاب باید برای مجموعه موتور، درایو، کابل و بار انجام شود.

پلاک الکتروموتور سه فاز را چگونه بخوانیم؟

پلاک را می‌توان شناسنامه فشرده موتور دانست؛ اما هر عدد فقط در کنار واحد و شرایط ثبت‌شده معنا دارد. برای انتخاب جایگزین، بهتر است تصویر خوانای پلاک با دیتاشیت همان کد مقایسه شود. اگر پلاک از بین رفته باشد، اندازه‌گیری مکانیکی و محاسبه بار باید جای حدس‌زدن مشخصات را بگیرد.

برای مثال، موتور دارای پلاک 230/400 ولت Δ/Y در شبکه 400 ولت باید در حالت ستاره کار کند و برای راه‌اندازی ستاره مثلث معمول روی همین شبکه مناسب نیست. در مقابل، موتور 400/690 ولت Δ/Y در شبکه 400 ولت به‌صورت مثلث کار می‌کند و در صورت فراهم بودن دیگر شرایط می‌تواند با مدار ستاره مثلث راه‌اندازی شود. اجرای سربندی و تنظیم حفاظت باید به نیروی برق صنعتی واجد صلاحیت سپرده شود.

قیمت الکتروموتور سه فاز به چه عواملی بستگی دارد؟

دو موتور با توان و دور یکسان ممکن است قیمت نزدیکی نداشته باشند؛ زیرا بخشی از اختلاف به ویژگی‌هایی مربوط است که در عنوان محصول دیده نمی‌شوند. برند و سری، فریم، جنس پوسته، کلاس راندمان، IP، نحوه نصب، ولتاژ، ترمز، انکودر، گواهی ضدانفجار و قابلیت کار با اینورتر بر قیمت اثر می‌گذارند. برای مدل‌های وارداتی، موجودی کد دقیق، مسیر تأمین و نوسان ارز نیز به این معادله اضافه می‌شوند.

قیمت خرید فقط نخستین هزینه موتور است. مصرف برق در چند سال کار، تعداد تعمیرات، زمان دسترسی به جایگزین و خسارت ناشی از توقف، هزینه کل مالکیت (Total Cost of Ownership) را شکل می‌دهند. ممکن است موتور گران‌تر در یک خط شبانه‌روزی اقتصادی‌تر تمام شود و همان محصول برای یک تجهیز رزرو، هزینه‌ای غیرضروری باشد. مقایسه زمانی معتبر است که اهمیت دستگاه و الگوی بهره‌برداری در کنار قیمت قرار گیرند.
