راهنمای خرید شیر دیافراگمی | مقایسه برندها، قیمت و کاربرد

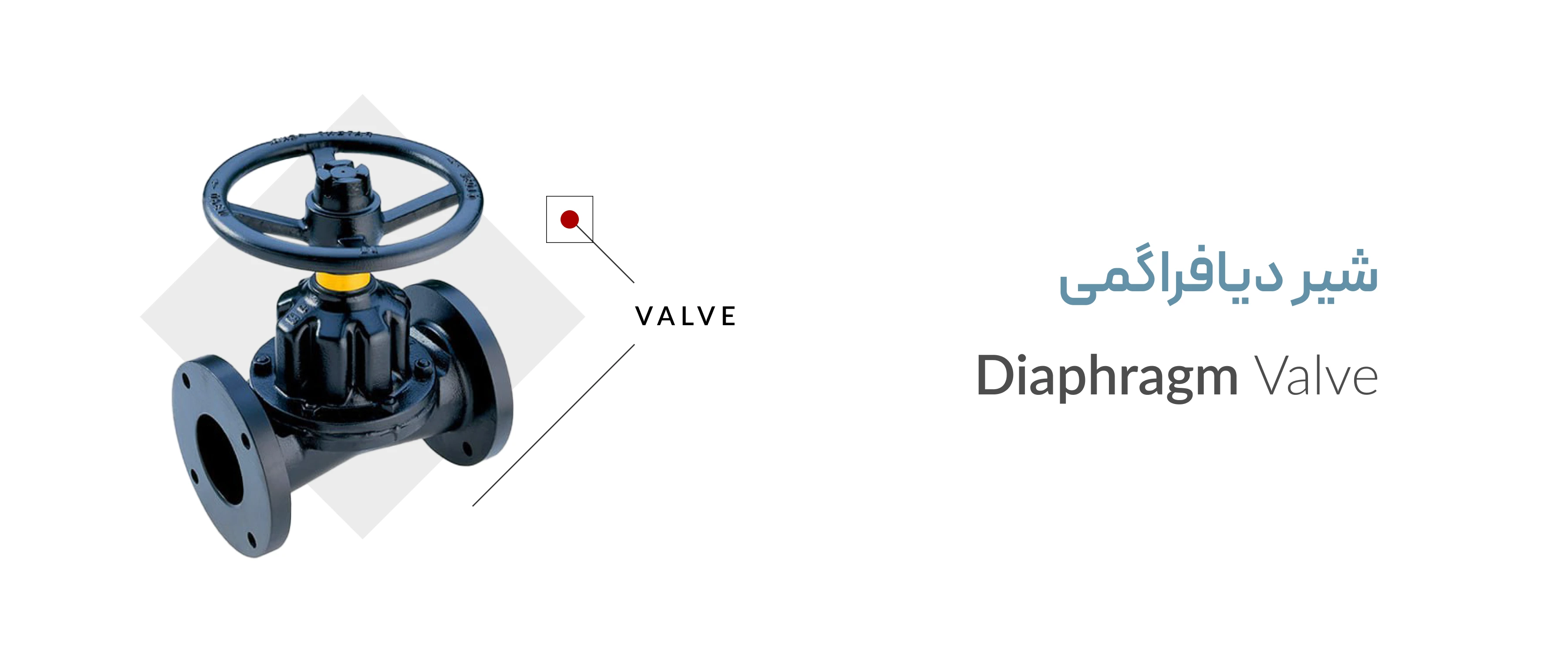

شیر دیافراگمی (Diaphragm Valve) یکی از تجهیزات کلیدی در خطوط لوله صنایع مختلف است که برای کنترل و قطع و وصل جریان سیالات، بهویژه سیالات خورنده، ویسکوز یا دارای ذرات جامد، به کار میرود. ساختار منحصربهفرد این شیر که در آن دیافراگم انعطافپذیر تنها بخش متحرک در تماس با سیال است، آن را به گزینهای ایدهآل برای کاربردهای بهداشتی و حساس تبدیل کرده است.
بسیاری از مشتریان گروه صنعتی پرداد برای کاربردهایی مانند تصفیهخانههای آب، صنایع دارویی و خطوط تولید مواد شیمیایی، از شیرهای دیافراگمی برندهای معتبری که ما تأمین میکنیم، استفاده میکنند. در این مقاله، به بررسی کامل ساختار، انواع، کاربردها و معیارهای کلیدی برای انتخاب بهترین شیر دیافراگمی میپردازیم.
شیر دیافراگمی چگونه کار میکند؟
اساس کار شیر دیافراگمی بسیار ساده و در عین حال هوشمندانه است. یک دیافراگم انعطافپذیر که معمولاً از جنس الاستومر یا پلاستومرهای خاص ساخته شده، توسط یک مکانیزم به نام "اکچویتور" (عملگر) به سمت پایین فشرده میشود. این دیافراگم با نشستن روی یک سطح برجسته در بدنه شیر که "بَند" یا "زین" (Weir) نام دارد، مسیر جریان را مسدود میکند.
هنگامی که عملگر (که میتواند دستی، پنوماتیک یا برقی باشد) دیافراگم را به سمت بالا حرکت میدهد، مسیر جریان باز میشود. مهمترین ویژگی این مکانیزم این است که هیچکدام از قطعات متحرک عملگر مانند استم (Stem) با سیال در تماس نیستند. این ویژگی خطر نشت از بدنه شیر را به صفر رسانده و از آلودگی سیال جلوگیری میکند.
اگر قصد انتخاب صحیح تجهیزات را دارید، مطالعه مقاله بررسی انواع شیرآلات صنعتی و کاربرد هرکدام میتواند راهنمای مناسبی باشد.

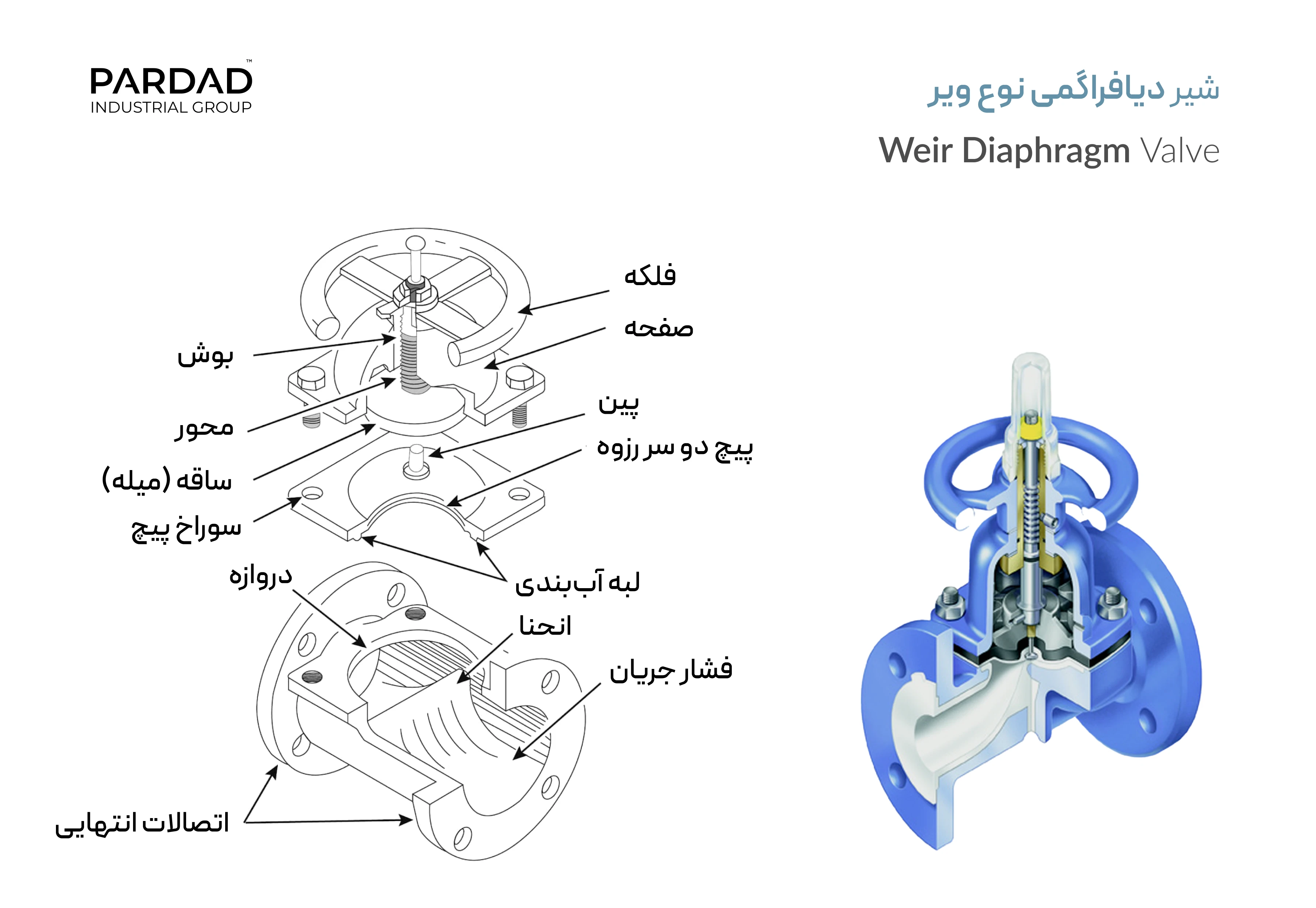

اجزای اصلی شیر دیافراگمی
شناخت اجزای این شیر به درک بهتر عملکرد و انتخاب صحیح آن کمک میکند.
- بدنه (Body): بخش اصلی که سیال از آن عبور میکند و میتواند از جنسهای مختلفی مانند چدن، فولاد ضدزنگ، یا پلاستیکهایی مانند PVC و PP ساخته شود. بدنه همچنین میتواند دارای پوشش داخلی (Lining) از جنسهایی مانند PTFE یا لاستیک برای مقاومت در برابر خوردگی باشد.
- دیافراگم (Diaphragm): قلب تپنده شیر که وظیفه آببندی و کنترل جریان را بر عهده دارد. جنس دیافراگم بر اساس نوع سیال، دما و فشار انتخاب میشود.
- درپوش یا کلاهک (Bonnet): مجموعهای که عملگر و مکانیزم حرکتی را در خود جای داده و دیافراگم را به بدنه محکم میکند. این بخش از سیال کاملاً ایزوله است.
- عملگر (Actuator): مکانیزمی که نیروی لازم برای حرکت دیافراگم را تأمین میکند و میتواند به صورت دستی (فلکهای)، پنوماتیک (بادی) یا الکتریکی (برقی) باشد.
انواع شیر دیافراگمی
شیرهای دیافراگمی عمدتاً در دو طراحی اصلی تولید میشوند که هرکدام برای کاربردهای خاصی بهینهسازی شدهاند.
۱. شیر دیافراگمی نوع بندی (Weir-Type)
این مدل رایجترین نوع شیر دیافراگمی است. در این طراحی، یک برآمدگی یا "بَند" در وسط بدنه وجود دارد که دیافراگم روی آن مینشیند تا جریان را مسدود کند. این طراحی به حرکت کوتاهتری برای دیافراگم نیاز دارد که باعث افزایش طول عمر آن میشود. شیرهای Weir برای کنترل دقیق جریان (Throttling) بسیار مناسب هستند اما برای سیالات دارای ذرات جامد بزرگ یا دوغابهای غلیظ توصیه نمیشوند، زیرا ممکن است ذرات در اطراف بند جمع شوند.
۲. شیر دیافراگمی مسیر مستقیم (Straight-Through Type)
در این مدل، کف بدنه شیر صاف و بدون برآمزدگی است و دیافراگم برای مسدود کردن جریان باید مسیر بیشتری را طی کند. این طراحی یک مسیر عبور کاملاً مستقیم و بدون مانع برای سیال ایجاد میکند که آن را برای سیالات ویسکوز، دوغابها و مایعات دارای ذرات جامد ایدهآل میسازد. با این حال، به دلیل انعطافپذیری بیشتر مورد نیاز برای دیافراگم، این مدل برای کاربردهای فشار بالا کمتر مناسب است.
کاربردهای شیر دیافراگمی در صنایع مختلف
به دلیل ایزوله بودن مکانیزم از سیال و آببندی فوقالعاده، این شیرها در صنایع حساس کاربرد گستردهای دارند:
- صنایع دارویی و بیوتکنولوژی: برای کنترل جریان سیالات استریل و خالص که نباید با هیچگونه آلودگی خارجی در تماس باشند.
- صنایع غذایی و آشامیدنی: در خطوط تولید محصولاتی که نیاز به شستشوی مداوم (CIP/SIP) دارند.
- تصفیه آب و فاضلاب: برای کنترل جریان آب، مواد شیمیایی مانند کلر و فاضلابهای صنعتی.
- صنایع شیمیایی: برای مدیریت سیالات بسیار خورنده، اسیدها و بازها.
- صنایع معدنی: برای کنترل جریان دوغابها و سیالات ساینده.
مقایسه برترین برندهای شیر دیافراگمی
انتخاب برند معتبر، تضمینکننده کیفیت، طول عمر و عملکرد صحیح شیر در شرایط صنعتی است. در بازار ایران، برندهای مختلفی وجود دارند که هرکدام ویژگیهای منحصربهفردی ارائه میدهند. گروه صنعتی پرداد با دسترسی مستقیم به برندهای اصلی، به شما در انتخاب بهترین گزینه کمک میکند.
| رده کیفی / بازار | برند | ملیت | تخصص و کاربرد اصلی | سطح قیمت | چرا این برند را بخریم؟ |
| تکنولوژی بالا (High-End) | Flowserve / Emerson | آمریکا | صنایع حساس نفت، گاز و پتروشیمی | بسیار بالا | راهحلهای هوشمند و تحمل شرایط فوقسخت |
| کیفیت ممتاز (Premium) | Ebro / KITZ | آلمان / ژاپن | صنایع فرآیندی دقیق و تأسیسات خاص | بالا | مهندسی بینقص و طول عمر بسیار طولانی |
| صنعتی معتبر (Regional) | میراب | ایران | سدسازی، آب و فاضلاب سنگین | متوسط-بالا | کیفیت صادراتی و خدمات پس از فروش عالی |
| تخصصی / تأسیساتی | Ayvaz | ترکیه | سیستمهای بخار و صنایع غذایی | متوسط | تنوع بالای محصولات و قیمت رقابتی |
| استاندارد و پروژهای | فاراب | ایران | کشاورزی و تأسیسات شهری | متوسط | توازن عالی میان قیمت و کیفیت فنی |
| اقتصادی و پلیمری | Pimtas | ترکیه | استخر، جکوزی و محیطهای اسیدی | اقتصادی | مقاومت ۱۰۰٪ در برابر خوردگی و زنگزدگی |
| عمومی و انبوه | Kizeiran | ایران | موتورخانهها و ساختمان | اقتصادی | در دسترس بودن در تمام بازار و قیمت ارزان |
برای انتخاب هوشمندانه، شناخت برندهای مطرح شیرآلات ضروری است. پیشنهاد میکنیم مقاله جامع بهترین برندهای شیرآلات صنعتی را برای بررسی کامل این موضوع مطالعه کنید.
عوامل موثر بر قیمت شیر دیافراگمی
قیمت شیر دیافراگمی یک عدد ثابت نیست و به عوامل متعددی بستگی دارد. به همین دلیل، درج قیمت دقیق در وبسایتها به دلیل نوسانات بازار ارز و شرایط واردات، امکانپذیر نیست. اگر در جستجوی قیمت هستید، بهتر است با این عوامل آشنا شوید:
- اندازه شیر (سایز): طبیعتاً هرچه سایز شیر بزرگتر باشد، مواد بیشتری برای ساخت آن استفاده شده و قیمت بالاتر میرود.
- جنس بدنه: بدنههای ساختهشده از فولاد ضدزنگ (Stainless Steel 316L) یا آلیاژهای خاص بسیار گرانتر از بدنههای چدنی یا PVC هستند.
- جنس دیافراگم: دیافراگمهای PTFE (تفلون) که مقاومت شیمیایی بالایی دارند، معمولاً گرانتر از دیافراگمهای EPDM یا NBR هستند.
- نوع عملگر (Actuator): شیرهای با عملگر پنوماتیک یا برقی به همراه تجهیزات جانبی مانند پوزیشنر، قیمت بسیار بالاتری نسبت به مدلهای دستی دارند.
- برند و کشور سازنده: برندهای اروپایی و آمریکایی معتبر به دلیل کیفیت ساخت، استانداردها و گواهینامههایی که ارائه میدهند، معمولاً قیمت بالاتری نسبت به برندهای آسیایی دارند.
- استانداردها و گواهینامهها: شیرهایی که دارای گواهینامههای خاص برای صنایع دارویی (FDA, USP Class VI) یا بهداشتی هستند، گرانتر از مدلهای صنعتی عمومی میباشند.
با توجه به این عوامل، بهترین راه برای اطلاع از قیمت دقیق، تماس با کارشناسان فنی است.
خرید شیر دیافراگمی از گروه صنعتی پرداد
در این نقطه، شما با اطلاعات کامل، آماده تصمیمگیری برای انتخاب شیر مناسب هستید. گروه صنعتی پرداد به عنوان تأمینکننده معتبر تجهیزات صنعتی، بهترین انتخاب برای شماست، زیرا:
- دسترسی به برندهای اصیل: ما دسترسی مستقیم به برندهای برتر جهانی مانند Saunders, GEMÜ و ... داریم و اصالت کالا را تضمین میکنیم.
- مشاوره فنی تخصصی: تیم کارشناسان ما به شما کمک میکنند تا بر اساس نوع سیال، دما، فشار و کاربرد، دقیقترین و مقرونبهصرفهترین شیر را انتخاب کنید.
- موجودی و تحویل سریع: با تکیه بر شبکه تأمین گسترده، ما قادریم محصول مورد نیاز شما را در کوتاهترین زمان ممکن تأمین و تحویل دهیم.
برای دریافت مشخصات فنی دقیق، کاتالوگ رسمی یا استعلام قیمت روز، همین امروز با ما در ارتباط باشید.
