خرید تسمه تایمینگ صنعتی

اگر برای دستگاه صنعتی، خط تولید، CNC، بسته‌بندی، چاپ، نساجی، تجهیزات غذایی یا سیستم انتقال قدرت دقیق به دنبال خرید تسمه تایمینگ هستید، مهم‌ترین نکته این است که فقط اسم تسمه را ندانید؛ باید کد، گام دندانه، عرض، نوع دندانه، جنس، برند و شرایط کاری دستگاه را درست انتخاب کنید. یک خطای کوچک در انتخاب تسمه تایمینگ می‌تواند باعث به‌هم‌ریختن زمان‌بندی حرکت، خوردگی دندانه‌ها، لرزش، افت دقت یا توقف ناگهانی دستگاه شود.

ما در گروه صنعتی پرداد با تمرکز بر تأمین قطعات انتقال قدرت، انواع تسمه تایمینگ صنعتی را در مدل‌های رایج، برندهای معتبر و سایزهای پرمصرف تأمین می‌کنیم تا انتخاب برای مدیران فنی، واحد نگهداری و تعمیرات، مسئول خرید و سازندگان ماشین‌آلات ساده‌تر و کم‌ریسک‌تر شود. اگر کد تسمه قبلی، تصویر تسمه، مشخصات پولی یا مدل دستگاه را دارید، می‌توانید انتخاب را سریع‌تر انجام دهید؛ اگر هم کد مشخص نیست، کارشناسان پرداد بر اساس ابعاد و کاربرد دستگاه، گزینه مناسب را پیشنهاد می‌دهند.

CONTACT US

021 828 0000 1

WHATSAPP

راهنمای سریع خرید تسمه تایمینگ در یک نگاه

تسمه تایمینگ چیست و چرا برای حرکت دقیق استفاده می‌شود؟

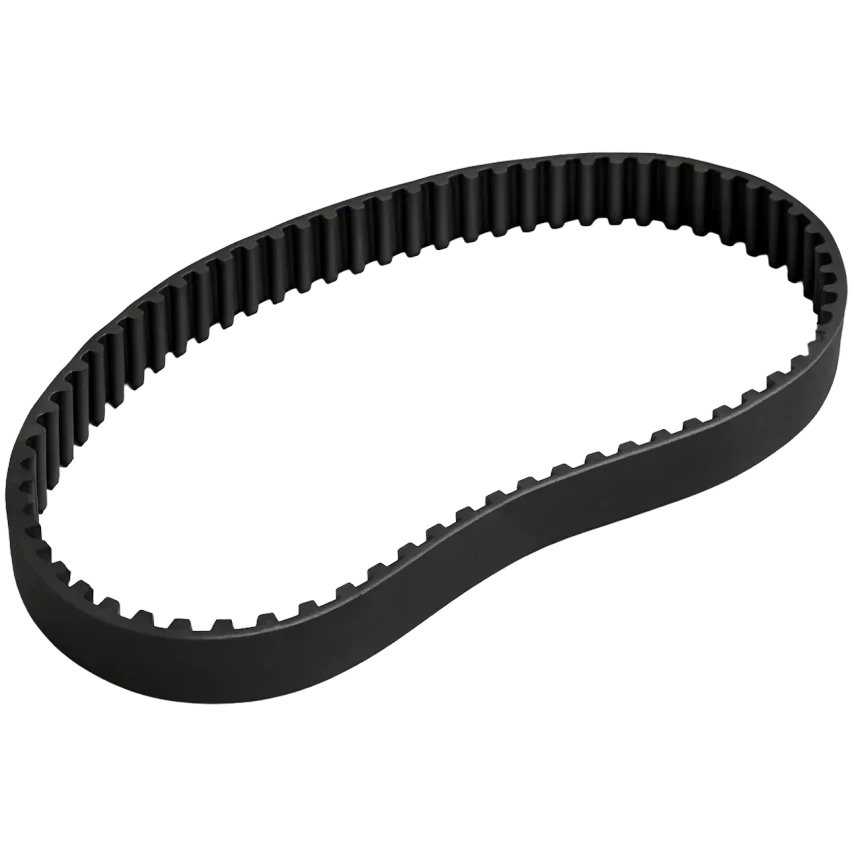

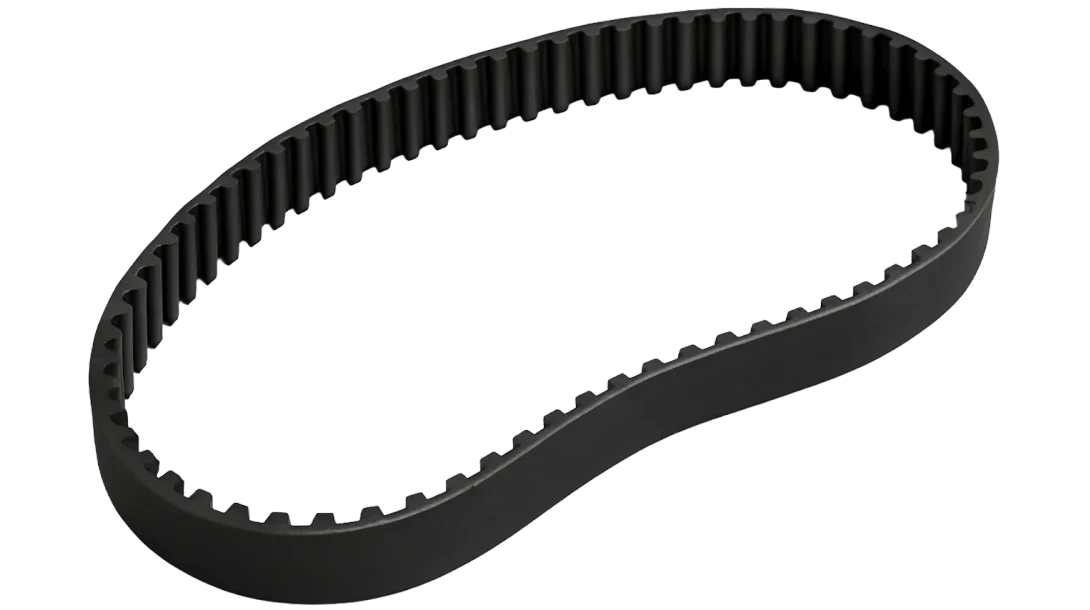

تسمه تایمینگ یا Timing Belt نوعی تسمه دندانه‌دار است که با پولی دندانه‌دار درگیر می‌شود و حرکت را به‌صورت هماهنگ، زمان‌بندی‌شده و بدون لغزش منتقل می‌کند. تفاوت اصلی آن با تسمه‌های اصطکاکی مثل تسمه V این است که انتقال نیرو فقط بر پایه اصطکاک نیست؛ دندانه‌های تسمه با شیارهای پولی درگیر می‌شوند و همین موضوع باعث حفظ نسبت حرکت، دقت موقعیت و هماهنگی بین محور محرک و متحرک می‌شود.

از نظر فنی، تسمه‌های سنکرون یا تایمینگ بخشی از مزایای چرخ‌دنده، زنجیر و تسمه تخت را هم‌زمان دارند؛ یعنی می‌توانند انتقال حرکت دقیق ایجاد کنند، نسبت به زنجیر صدای کمتری داشته باشند و در بسیاری از کاربردها نیاز به روغن‌کاری نداشته باشند. باندو نیز تسمه‌های سنکرون را ترکیبی از ویژگی‌های چرخ‌دنده، زنجیر و تسمه تخت معرفی می‌کند و به درگیری دقیق تسمه و پولی، صدای کمتر و عدم نیاز به روغن‌کاری اشاره دارد)

در عمل، هرجا که زمان‌بندی حرکت مهم باشد، تسمه تایمینگ انتخاب جدی‌تری نسبت به تسمه V، تسمه تخت یا تسمه شیاری است. در دستگاه CNC، چاپ، بسته‌بندی، ماشین‌آلات غذایی، خطوط مونتاژ و تجهیزات اتوماسیون، حتی چند میلی‌متر جابه‌جایی ناخواسته می‌تواند کیفیت خروجی را پایین بیاورد؛ به همین دلیل انتخاب درست تسمه تایمینگ برای مدیر فنی یک تصمیم ساده خرید نیست، بلکه بخشی از کنترل دقت کل سیستم است.

تفاوت تسمه تایمینگ با تسمه V، تسمه تخت و تسمه شیاری

اگر دستگاه فقط به انتقال توان نیاز دارد و کمی لغزش مشکلی ایجاد نمی‌کند، تسمه V یا شیاری می‌تواند گزینه اقتصادی‌تری باشد. اما اگر دستگاه به هماهنگی دقیق بین محور‌ها نیاز دارد، تسمه تایمینگ انتخاب درست‌تری است؛ چون لغزش تسمه می‌تواند زمان‌بندی حرکت را به‌هم بزند.

انواع تسمه تایمینگ بر اساس مدل و کاربرد

۱. تسمه تایمینگ مدار بسته

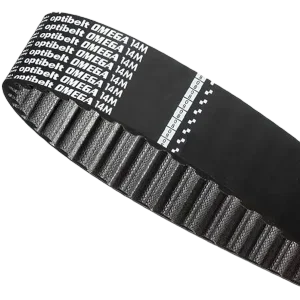

تسمه تایمینگ مدار بسته یا Endless Timing Belt به‌صورت حلقه بسته تولید می‌شود و برای دستگاه‌هایی مناسب است که طول تسمه ثابت و مشخص دارند. این مدل معمولاً در سیستم‌های انتقال قدرت دقیق، ماشین‌آلات صنعتی، تجهیزات چاپ، CNC، بسته‌بندی و خطوط تولید استفاده می‌شود.

مزیت اصلی مدل مدار بسته این است که درز ندارد، حرکت یکنواخت‌تری ایجاد می‌کند و برای کاربردهایی که دقت و پایداری مهم است انتخاب مطمئن‌تری محسوب می‌شود. در زمان خرید، باید طول محیطی، گام دندانه، عرض و نوع پروفیل دندانه دقیقاً مشخص باشد.

۲. تسمه تایمینگ متری

تسمه تایمینگ متری به‌صورت رول عرضه می‌شود و بر اساس عرض یا طول مورد نیاز برش می‌خورد. این نوع برای دستگاه‌های سفارشی، خطوط انتقال خاص، مکانیزم‌های خطی، تجهیزات اتوماسیون و جاهایی که طول استاندارد آماده جواب نمی‌دهد کاربرد دارد.

در خرید تسمه تایمینگ متری باید به جنس، نوع کورد داخلی، عرض نهایی، گام دندانه و نحوه اتصال توجه شود. اگر تسمه قرار است در مسیر رفت‌وبرگشتی یا محور خطی کار کند، انتخاب متری می‌تواند انعطاف بیشتری به طراح یا واحد تعمیرات بدهد.

۳. تسمه تایمینگ یک‌طرف‌دنده

در این مدل، دندانه‌ها فقط در یک سمت تسمه قرار دارند. تسمه تایمینگ یک‌طرف‌دنده برای بیشتر کاربردهای رایج صنعتی کافی است؛ مخصوصاً وقتی فقط یک سطح تسمه با پولی درگیر می‌شود.

این مدل در دستگاه‌های CNC، بسته‌بندی، چاپ، تجهیزات اتوماسیون، پمپ‌های خاص و خطوط تولید سبک تا متوسط استفاده می‌شود. اگر مسیر تسمه ساده است و فقط از یک سمت درگیری دارد، معمولاً نیازی به مدل دوطرفه نیست.

۴. تسمه تایمینگ دوطرفه

تسمه تایمینگ دوطرفه یا Double Sided Timing Belt در هر دو سمت خود دندانه دارد. این مدل برای سیستم‌هایی مناسب است که تسمه باید از دو طرف با پولی درگیر شود یا چند محور را در جهت‌های مختلف هماهنگ کند.

کدهایی مثل DXL، DL، DH، D5M و D8M در این دسته دیده می‌شوند. این مدل برای مسیرهای پیچیده، مکانیزم‌های چندپولی، ماشین‌آلات خاص و خطوطی که انتقال حرکت در دو سطح لازم است کاربرد دارد. نکته مهم این است که پولی‌ها و جهت درگیری باید قبل از خرید بررسی شوند؛ چون جایگزینی اشتباه با تسمه یک‌طرفه باعث عملکرد ناقص سیستم می‌شود.

جدول فنی کدهای رایج تسمه تایمینگ

در بازار، تسمه‌های تایمینگ با کدهایی مثل XL، L، H، T5، T10، AT10، HTD 5M، HTD 8M و 14M شناخته می‌شوند. برخی منابع فروشگاهی داخلی نیز جدول‌های گام دندانه و عرض‌های رایج را برای سری‌هایی مثل 2M، 3M، 5M، 8M، 14M، XL، L، H، T5، T10 و AT10 ارائه کرده‌اند

نکته مهم: هر تسمه تایمینگ فقط با پولی سازگار خودش عملکرد درست دارد. مثلاً اگر پولی دستگاه برای HTD 8M طراحی شده، استفاده از T10 یا AT10 حتی اگر از نظر طول نزدیک باشد، انتخاب درستی نیست. ظاهر تسمه ممکن است شبیه باشد، اما شکل دندانه و نحوه درگیری متفاوت است.

چطور کد تسمه تایمینگ را بخوانیم؟

کد تسمه تایمینگ معمولاً چند اطلاعات اصلی را نشان می‌دهد:

• طول تسمه یا طول گام

• نوع پروفیل یا گام دندانه

• عرض تسمه

• گاهی جنس، سری یا نوع ساختار

• در بعضی مدل‌ها تعداد دندانه یا کد اختصاصی برند

برای مثال، در کدی مثل 500-5M-25 معمولاً می‌توان برداشت کرد که طول تسمه 500 میلی‌متر، گام دندانه 5M و عرض تسمه 25 میلی‌متر است. البته ساختار کدنویسی همه برندها یکسان نیست، به همین دلیل بهتر است همیشه کد حک‌شده روی تسمه قبلی، تصویر تسمه و مشخصات پولی هم بررسی شود.

در کدهای اینچی نیز حروفی مثل MXL، XL، L، H، XH و XXH نشان‌دهنده گام هستند. گیتس در توضیح کدهای PowerGrip اشاره می‌کند که در کدی مثل 300L075، عدد اول به طول گام، حرف L به نوع گام و بخش آخر به عرض تسمه مربوط است. (

راهنمای انتخاب تسمه تایمینگ بر اساس کاربرد دستگاه

۱. دستگاه CNC و محورهای حرکتی دقیق

در دستگاه CNC، پرینتر صنعتی، لیزر، حکاکی و محورهای خطی، مهم‌ترین مسئله فقط انتقال نیرو نیست؛ تکرارپذیری حرکت اهمیت دارد. اگر تسمه کمی کش بیاید، دندانه روی پولی درست ننشیند یا گام اشتباه انتخاب شود، محور دستگاه به مرور دچار خطای موقعیت می‌شود.

برای این کاربردها معمولاً سری‌های AT5، AT10، HTD 5M، HTD 8M، GT2 یا GT3 بسته به توان، سرعت و طراحی پولی بررسی می‌شوند. اگر دستگاه حساس است، بهتر است تسمه از برند معتبر و با کورد داخلی باکیفیت انتخاب شود تا کشش طولی و تغییر فرم در کارکرد طولانی کمتر شود.

۲. خطوط بسته‌بندی و پرکن

در دستگاه‌های بسته‌بندی، شیرینگ، لیبل‌زن، پرکن و کارتنینگ، حرکت باید هم‌زمان و منظم باشد. اگر تسمه تایمینگ درست انتخاب نشود، بسته‌ها دقیق در موقعیت خود قرار نمی‌گیرند و خطا در برش، دوخت، لیبل یا تزریق محصول ایجاد می‌شود.

برای این صنعت، مدل‌های T5، T10، AT5، AT10، HTD 5M و HTD 8M بسیار رایج هستند. اگر محیط کاری تمیز و بهداشتی است، تسمه پلی‌یورتان یا مدل‌هایی با مقاومت بهتر در برابر روغن و مواد شوینده باید بررسی شود.

۳. صنایع غذایی و دارویی

در صنایع غذایی و دارویی، تسمه باید علاوه بر انتقال دقیق حرکت، با شرایط بهداشتی، شست‌وشو، رطوبت و احتمال تماس با مواد سازگار باشد. در این شرایط، انتخاب تسمه فقط بر اساس سایز کافی نیست؛ جنس تسمه و مقاومت آن در برابر رطوبت، روغن، مواد شوینده و سایش اهمیت دارد.

تسمه‌های پلی‌یورتان در بسیاری از این کاربردها گزینه جدی‌تری هستند، چون معمولاً مقاومت بهتری در برابر روغن، سایش و آلودگی دارند و برای محیط‌های تمیز مناسب‌ترند. برخی منابع فنی داخلی نیز تفاوت تسمه‌های لاستیکی و پلی‌یورتان را از نظر مقاومت حرارتی، انعطاف، روغن و اسید مطرح کرده‌اند.)

۴. چاپ، نساجی و تجهیزات دوربالا

در صنایع چاپ و نساجی، حرکت یکنواخت و کم‌لرزش اهمیت زیادی دارد. تسمه تایمینگ باید در سرعت بالا صدای کم، درگیری مناسب و کشش پایدار داشته باشد. انتخاب اشتباه باعث لرزش، خطای رجیستر، کاهش کیفیت چاپ یا ناهماهنگی در حرکت پارچه و رول‌ها می‌شود.

در این کاربردها، سری‌های سبک‌تر یا متوسط مثل XL، L، T5، T10، HTD 5M و HTD 8M بسته به دستگاه بررسی می‌شوند. اگر دور دستگاه بالاست، کیفیت دندانه، جنس روکش و تراز بودن پولی‌ها اهمیت بیشتری پیدا می‌کند.

۵. ماشین‌آلات سنگین و انتقال گشتاور بالا

در دستگاه‌هایی که بار سنگین، شوک لحظه‌ای یا گشتاور بالا وجود دارد، تسمه تایمینگ باید توان تحمل فشار بیشتری داشته باشد. اینجا انتخاب تسمه ضعیف فقط باعث کاهش عمر نمی‌شود؛ ممکن است دندانه‌ها کنده شوند، کورد داخلی آسیب ببیند یا تسمه روی پولی بپرد.

برای این کاربردها معمولاً سری‌هایی مثل HTD 8M، HTD 14M، H، XH، AT10 یا AT20 بررسی می‌شوند. در این شرایط، برند و کیفیت ساخت بسیار مهم است و بهتر است همیشه ظرفیت تسمه کمی بالاتر از حداقل نیاز سیستم انتخاب شود.

انتخاب تسمه تایمینگ بر اساس جنس: رابر یا پلی‌یورتان؟

اگر دستگاه شما در محیط خشک و عمومی کار می‌کند، تسمه رابر با برند معتبر معمولاً انتخاب اقتصادی و قابل اعتماد است. اما اگر محیط با روغن، مواد شوینده، رطوبت، گردوغبار یا نیاز به تمیزی بالا درگیر است، باید جنس تسمه با دقت بیشتری انتخاب شود.

مقایسه برندهای مطرح تسمه تایمینگ

قایسه تخصصی برندهای مطرح تسمه تایمینگ (موجود در سبد کالایی پرداد)

سه معیار طلایی برای خرید تسمه تایمینگ

معیار اول: تطبیق کد تسمه با پولی

اولین و مهم‌ترین معیار، تطبیق کد تسمه با پولی دستگاه است. گام دندانه، شکل دندانه و عرض تسمه باید با پولی هماهنگ باشد. اگر تسمه روی پولی کامل ننشیند، حتی برند خوب هم نمی‌تواند عملکرد درستی بدهد.

برای استعلام سریع از پرداد، این موارد را آماده کنید:

معیار دوم: تطبیق تسمه با کاربرد دستگاه

همه تسمه‌های تایمینگ برای یک نوع کار ساخته نشده‌اند. تسمه‌ای که برای دستگاه بسته‌بندی سبک مناسب است، الزاماً برای ماشین‌آلات سنگین یا محور CNC دقیق مناسب نیست. نوع بار، سرعت، گشتاور، شوک لحظه‌ای، تعداد پولی‌ها و ساعات کارکرد روزانه باید در انتخاب لحاظ شود.

اگر دستگاه در شیفت‌های طولانی کار می‌کند یا توقف آن هزینه زیادی دارد، انتخاب برند معتبر و تسمه با ظرفیت بالاتر از حداقل نیاز، تصمیم منطقی‌تری است.

معیار سوم: تطبیق تسمه با محیط کاری

محیط کاری مستقیماً روی عمر تسمه تایمینگ اثر می‌گذارد. بسیاری از خرابی‌ها به این دلیل اتفاق می‌افتند که تسمه از نظر سایز درست بوده، اما برای محیط کار ساخته نشده است.

خرید تسمه تایمینگ از گروه صنعتی پرداد

خرید تسمه تایمینگ زمانی مطمئن است که فقط یک کد از روی تسمه خوانده نشود، بلکه کاربرد دستگاه، شرایط کاری، پولی، سرعت، بار و برند مناسب هم بررسی شود. ما در گروه صنعتی پرداد تلاش کرده‌ایم مسیر انتخاب را برای مدیران فنی و واحدهای خرید ساده‌تر کنیم؛ یعنی به‌جای حدس‌زدن، بر اساس اطلاعات واقعی دستگاه انتخاب انجام شود.

برای استعلام سریع، یکی از این اطلاعات را برای کارشناسان پرداد ارسال کنید:

• کد کامل حک‌شده روی تسمه قبلی

• عکس واضح از پشت تسمه و دندانه‌ها

• عرض تسمه با کولیس

• تعداد دندانه یا طول محیطی

• مدل دستگاه یا کاربرد صنعتی

• تصویر پولی یا مشخصات پولی

• شرایط محیطی کارکرد مثل حرارت، روغن، رطوبت یا گردوغبار

اگر کد تسمه مشخص باشد، انتخاب سریع انجام می‌شود. اگر کد پاک شده یا تسمه قبلی موجود نیست، می‌توان با اندازه‌گیری گام، عرض، تعداد دندانه، قطر پولی و فاصله محورها به مدل مناسب نزدیک شد.
