شیر توپی یکی از پرکاربردترین تجهیزات کنترلی در مسیر جریان سیالات است که به دلیل سادگی ساختار، کارایی بالا و قابلیت عملکرد سریع، جایگاه ویژه‌ای در تأسیسات صنعتی و ساختمانی پیدا کرده است. این نوع شیر برای قطع و وصل جریان سیالات به کار می‌رود و در مقایسه با سایر شیرها، دارای افت فشار کمتر و نگهداری ساده‌تر است.

استفاده از شیر توپی به دلیل طول عمر بالا و قابلیت اطمینان، در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی و خطوط انتقال آب و بخار، به طور گسترده رایج شده است.

با توجه به اهمیت این محصول در سیستم‌های جریان سیال، شناخت دقیق انواع، برندها، ویژگی‌ها، کاربردها، عوامل تعیین‌کننده طول عمر و نکات عیب‌یابی آن ضروری است. در ادامه مقاله، شما را با تمام جنبه‌های شیر توپی آشنا می‌کنیم تا بتوانید تصمیمی آگاهانه برای خرید و استفاده آن بگیرید.

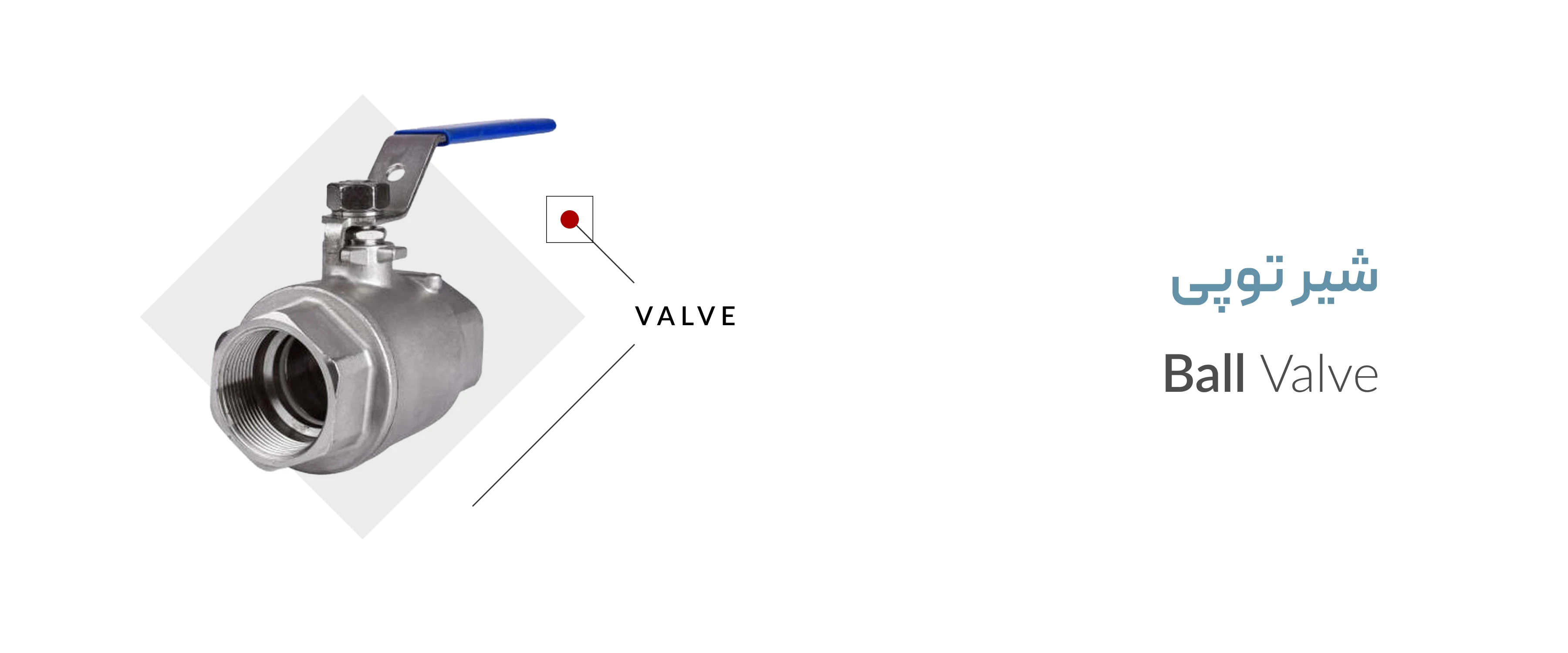

معرفی شیر توپی

شیر توپی در حقیقت یک شیر قطع و وصل است که درون بدنه آن یک گوی توخالی یا سوراخ‌دار قرار دارد. این گوی با چرخش ۹۰ درجه، مسیر عبور سیال را کاملاً باز یا بسته می‌کند. یکی از تفاوت‌های مهم شیر توپی با سایر شیرها، کاربری آن است. خیلی از شیرها برای تنظیم جریان یا دبی سیال طراحی شده‌اند، اما شیر توپی بیشتر برای قطع و وصل کامل جریان کاربرد دارد.

ساختار داخلی این محصول، آب‌بندی دقیق، افت فشار کم و مقاومت در برابر فشار و دما را فراهم می‌کند. طراحی اهرم یا دسته‌ای که روی شیر نصب می‌شود، امکان کنترل آسان و سریع را فراهم می‌کند و نیازی به اعمال نیروی زیاد نیست. شیر توپی در انواع مختلفی تولید می‌شود و بسته به جنس بدنه، نوع اتصال، فشار کاری و سایز، می‌تواند در محیط‌های مختلف صنعتی و ساختمانی استفاده شود.

انواع شیر توپی و تفاوت آن‌ها در کاربرد

در کنار برند و کیفیت ساخت، نوع طراحی شیر توپی نقش مهمی در عملکرد آن دارد. هر نوع شیر توپی برای شرایط خاصی از فشار، دما و نوع سیال طراحی شده است. در ادامه، رایج‌ترین انواع شیر توپی و شیرهای هم‌خانواده از نظر عملکرد را معرفی می‌کنیم:

شیر توپی فلوتینگ (Floating)

در شیر توپی فلوتینگ، گوی داخل شیر به‌صورت شناور قرار دارد و با فشار سیال به سمت سیت فشرده می‌شود. همین ویژگی باعث آب‌بندی مناسب در فشارهای پایین و متوسط می‌شود. این محصول بیشتر در تأسیسات ساختمانی و خطوط انتقال عمومی کاربرد دارد.

·       شیر توپی ترونیون (Trunnion)

در این نوع شیرتوپی، گوی از بالا و پایین مهار شده و حرکت شناور ندارد. این ساختار باعث می‌شود فشار سیال به بدنه منتقل نشود و عملکرد شیر در فشارهای بالا پایدار بماند. این نوع بیشتر در صنایع نفت، گاز و خطوط فشار قوی استفاده می‌شود.

·       شیر سماوری

شیر سماوری از نظر عملکرد به خانواده شیرهای قطع و وصل نزدیک است، اما مکانیزم داخلی آن متفاوت است. این شیر با حرکت خطی باز و بسته می‌شود و معمولاً در سیستم‌هایی با فشار متوسط کاربرد دارد. کنترل جریان در آن نسبت به شیر توپی کندتر انجام می‌شود.

·       شیر دروازه‌ای

شیر دروازه‌ای با بالا و پایین رفتن یک صفحه داخلی، مسیر جریان را باز یا مسدود می‌کند. این شیر برای قطع و وصل کامل مناسب است، اما برای تنظیم جریان از آن استفاده نکنید. در خطوط انتقال بزرگ و سیستم‌های آب‌رسانی کاربرد زیادی دارد.

·       شیر پروانه‌ای

در شیر پروانه‌ای، یک دیسک چرخان وظیفه کنترل جریان را بر عهده دارد. این نوع شیر سبک، کم‌حجم و مناسب فضاهای محدود است. در سایزهای بزرگ و فشارهای متوسط استفاده می‌شود و سرعت عملکرد آن نسبتاً بالا است.

·       شیر سوزنی

شیر سوزنی برای تنظیم دقیق جریان طراحی شده است. حرکت تدریجی سوزن داخلی امکان کنترل ظریف دبی را فراهم می‌کند. این شیر بیشتر در سیستم‌های ابزار دقیق، آزمایشگاهی و خطوطی که دقت اهمیت دارد، به کار می‌رود.

·       شیر دیافراگمی

در شیر دیافراگمی، یک دیافراگم انعطاف‌پذیر وظیفه قطع و وصل جریان را بر عهده دارد. این طراحی باعث می‌شود سیال با قطعات فلزی تماس مستقیم نداشته باشد. به همین دلیل این محصول در صنایع شیمیایی، دارویی و غذایی کاربرد گسترده‌ای دارد.

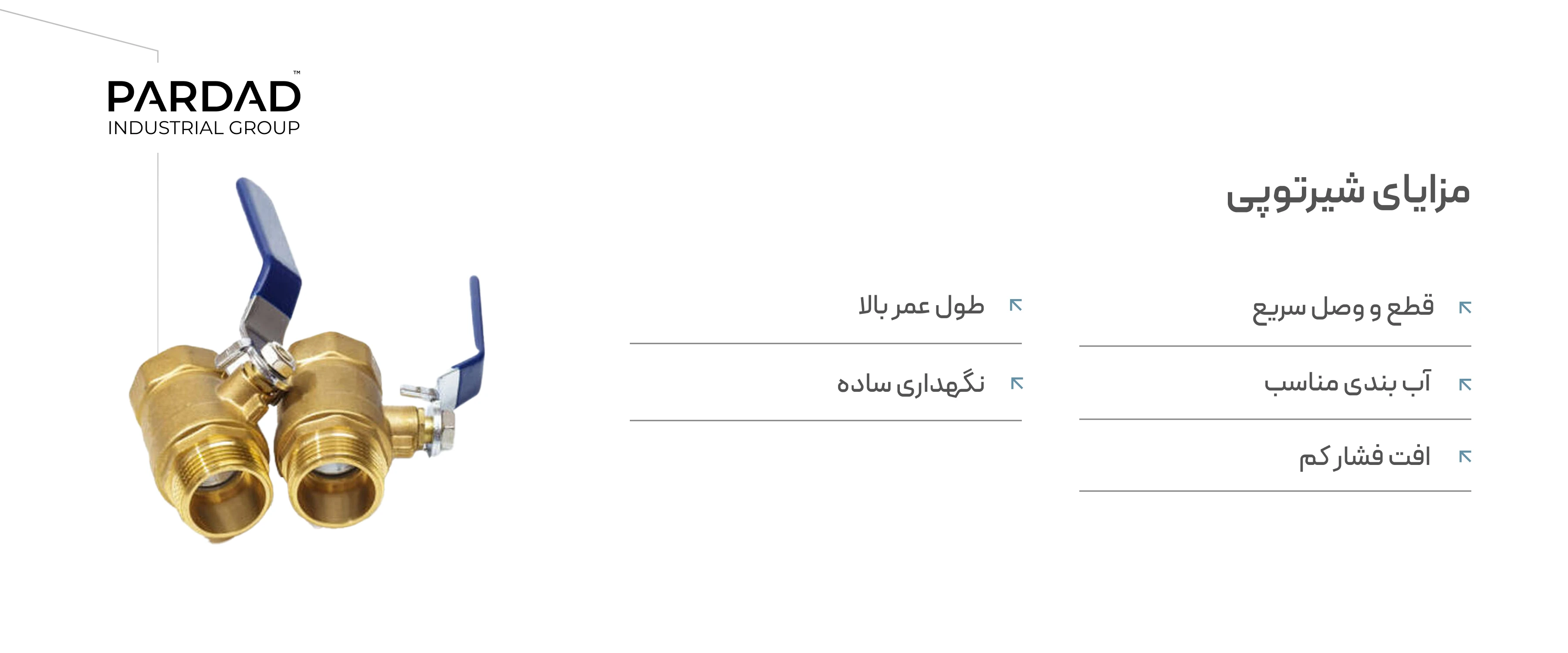

ویژگی‌ها و مزایای شیر توپی

شیر توپی به دلیل ساختار ساده و طراحی دقیق، مزایای متعددی دارد که آن را از سایر شیرها متمایز می‌کند. در ادامه، هر ویژگی و مزیت را بررسی می‌کنیم:

·       قطع و وصل سریع

یکی از مهم‌ترین مزایای شیر توپی، امکان قطع و وصل جریان تنها با چرخش ۹۰ درجه است. این عملکرد سریع در مواقع اضطراری اهمیت ویژه‌ای دارد و باعث جلوگیری از هدررفت سیال و افزایش ایمنی سیستم می‌شود. شیر توپی برای اپراتور راحت و کم‌زحمت است و نیاز به نیروی زیاد یا تنظیمات پیچیده ندارد.

·       آب‌بندی مناسب

شیر توپی به دلیل طراحی دقیق گوی و سیت، آب‌بندی عالی دارد و در حالت بسته، نشتی به حداقل می‌رسد. این ویژگی برای سیستم‌هایی که حساسیت عملکرد و جلوگیری از هدررفت سیال اهمیت دارد، حیاتی است. استفاده از متریال مقاوم و استاندارد، دوام آب‌بندی را افزایش می‌دهد و از نیاز به تعمیرات مکرر جلوگیری می‌کند.

·       افت فشار کم

در مسیر عبور سیال، شیر توپی به دلیل طراحی مستقیم و کوتاه مسیر عبور، افت فشار کمتری نسبت به بسیاری از شیرها دارد. این مزیت باعث می‌شود راندمان سیستم بالاتر باشد و انرژی کمتری برای پمپاژ سیال مصرف شود. به همین دلیل در پروژه‌های صنعتی و خطوط انتقال طولانی کاربرد زیادی دارد.

·       طول عمر بالا

در صورت انتخاب صحیح و استفاده مناسب، شیر توپی می‌تواند سال‌ها بدون مشکل کار کند. سایش کم قطعات داخلی و استفاده از آلیاژهای مقاوم، باعث افزایش طول عمر این شیرها می‌شود. شیر توپی برندهای معتبر مانند میراب و فاراب، عمر مفید بالایی دارند و نیاز به تعویض زودهنگام ندارند.

·       نگهداری ساده

شیر توپی نیاز به نگهداری پیچیده ندارد. باز کردن برای تعمیر یا تعویض قطعات داخلی آسان است و اکثر برندهای مطرح، دستورالعمل نگهداری ساده‌ای ارائه می‌دهند. این ویژگی برای پروژه‌های بزرگ و خطوط طولانی که تعمیر و نگهداری دشوار است، اهمیت بالایی دارد.

کاربردهای شیر توپ

شیر توپی به دلیل قابلیت تطبیق با شرایط مختلف، در صنایع متنوع کاربرد دارد. اصلی‌ترین کاربردهای شیر توپی به شرح زیر است:

1.    تأسیسات ساختمانی

در سیستم‌های آب سرد و گرم ساختمان‌ها، شیر توپی به عنوان یک شیر قطع و وصل مطمئن استفاده می‌شود. نصب آسان و دسترسی راحت، آن را به انتخابی رایج برای ساختمان‌ها تبدیل کرده است. شیر توپی در خطوط لوله‌کشی داخلی، به خصوص در پروژه‌های بزرگ و مجتمع‌های مسکونی، کاربرد فراوانی دارد.

2.    صنایع نفت و گاز

در خطوط انتقال نفت و گاز، نیاز به قطع و وصل سریع و مطمئن جریان اهمیت بالایی دارد. شیر توپی به دلیل عملکرد سریع و مقاومت در برابر فشار بالا، نقش مهمی در ایمنی و بهره‌وری سیستم ایفا می‌کند. برندهای میراب، وگ و فاراب در این حوزه عملکرد بسیار قابل اعتماد دارند.

3.    صنایع غذایی و دارویی

در خطوط تولید مواد غذایی و دارویی، کنترل دقیق جریان سیالات اهمیت دارد. شیر توپی با قابلیت آب‌بندی دقیق و طراحی بهداشتی، امکان استفاده در این صنایع را فراهم می‌کند. استفاده از متریال ضد خوردگی و سازگار با استانداردهای غذایی، شیر توپی را برای این کاربرد مناسب کرده است.

4.    کاربرد در خطوط بخار و گاز

در سیستم‌های بخار، گرمایش و خطوط گاز صنعتی، شیر توپی به دلیل مقاومت بالا و عملکرد پایدار، گزینه‌ای ایده‌آل است. توانایی تحمل فشار و دمای بالا، این شیرها را برای پروژه‌های صنعتی حساس مناسب می‌کند.

انواع و برندهای مطرح شیر توپی در ایران

بازار کشورمان میزبان برندهای مختلف شیر توپی است که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. اگر این برندها را بشناسید، به‌راحتی می‌توانید بر اساس نیاز پروژه، انتخابی مناسب و مطمئن انجام دهید. در ادامه، برندهای معروف شیر توپی در ایران را بررسی می‌کنیم:

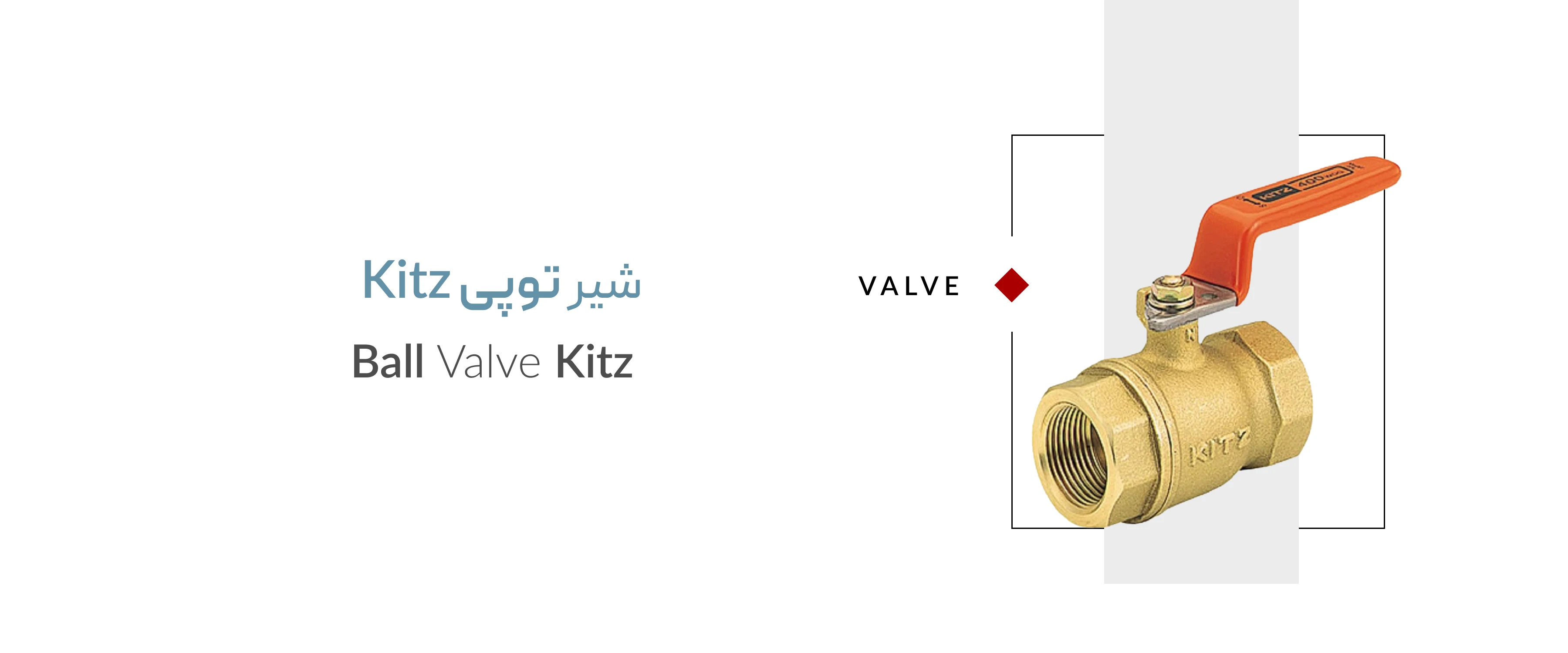

·       شیر توپی کیتز

شیر توپی کیتز یکی از برندهای ژاپنی معتبر است که به دقت ساخت بالا و کیفیت متریال معروف است. این شیرها در صنایع حساس و پروژه‌هایی که عملکرد دقیق اهمیت دارد، استفاده می‌شوند. بدنه شیرهای کیتز معمولاً از آلیاژ مقاوم ساخته شده و می‌توانند در فشار و دمای بالا بدون مشکل کار کنند. نصب آسان و نگهداری ساده از دیگر مزایای این برند است. در سیستم‌های نفت و گاز و خطوط انتقال سیالات حساس، شیر توپی کیتز به دلیل عملکرد پایدار و طول عمر بالا انتخابی مطمئن محسوب می‌شود.

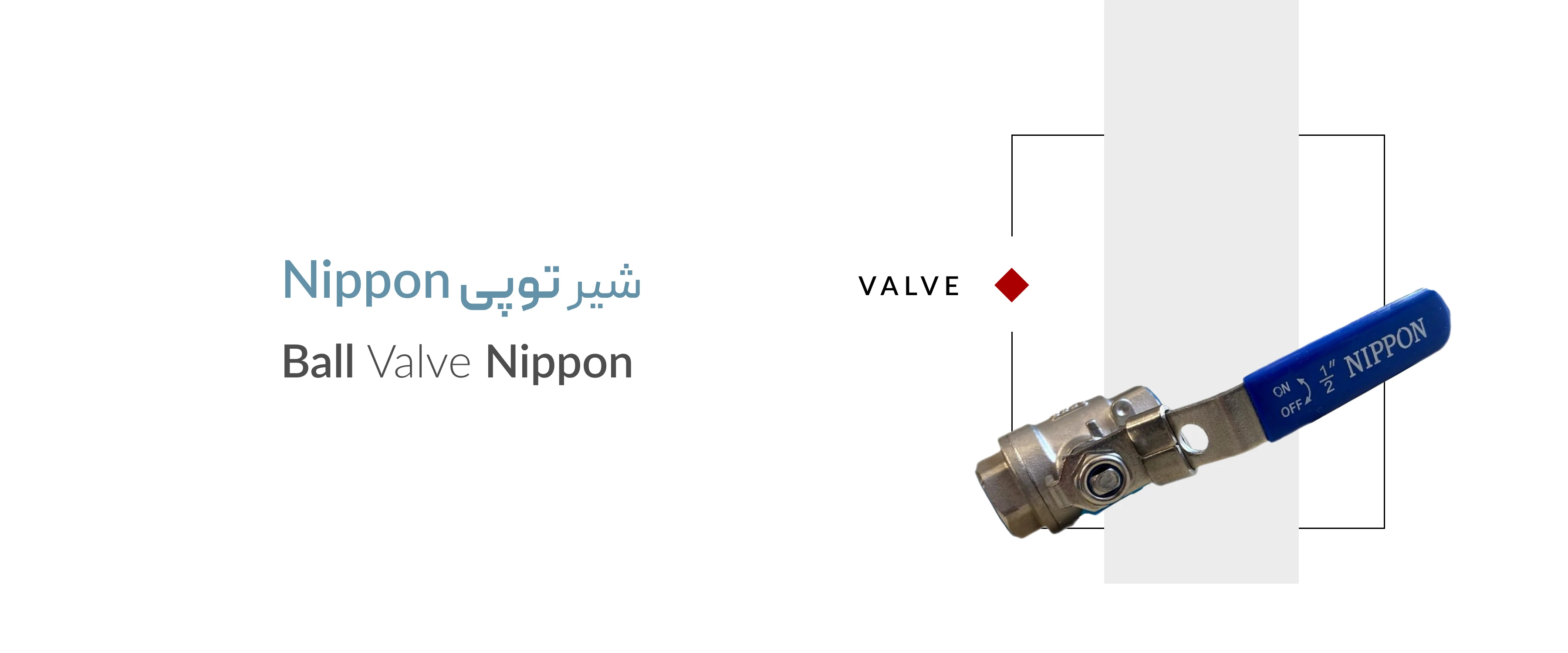

·       شیر توپی نیپون

برند نیپون نیز یکی از نام‌های شناخته‌شده ژاپنی در حوزه شیرآلات صنعتی است. شیرهای نیپون به کیفیت ساخت بالا، دوام و آب‌بندی مناسب معروف هستند. این محصولات در صنایع نفت، گاز، پتروشیمی و تأسیسات حساس کاربرد دارند و توانایی تحمل فشار و دمای بالا را دارند. طراحی استاندارد و دوام طولانی‌مدت، این شیرها را برای پروژه‌های طولانی‌مدت و صنعتی مناسب می‌کند. استفاده از نیپون به دلیل قابلیت اطمینان، در بسیاری از خطوط انتقال حیاتی توصیه می‌شود.

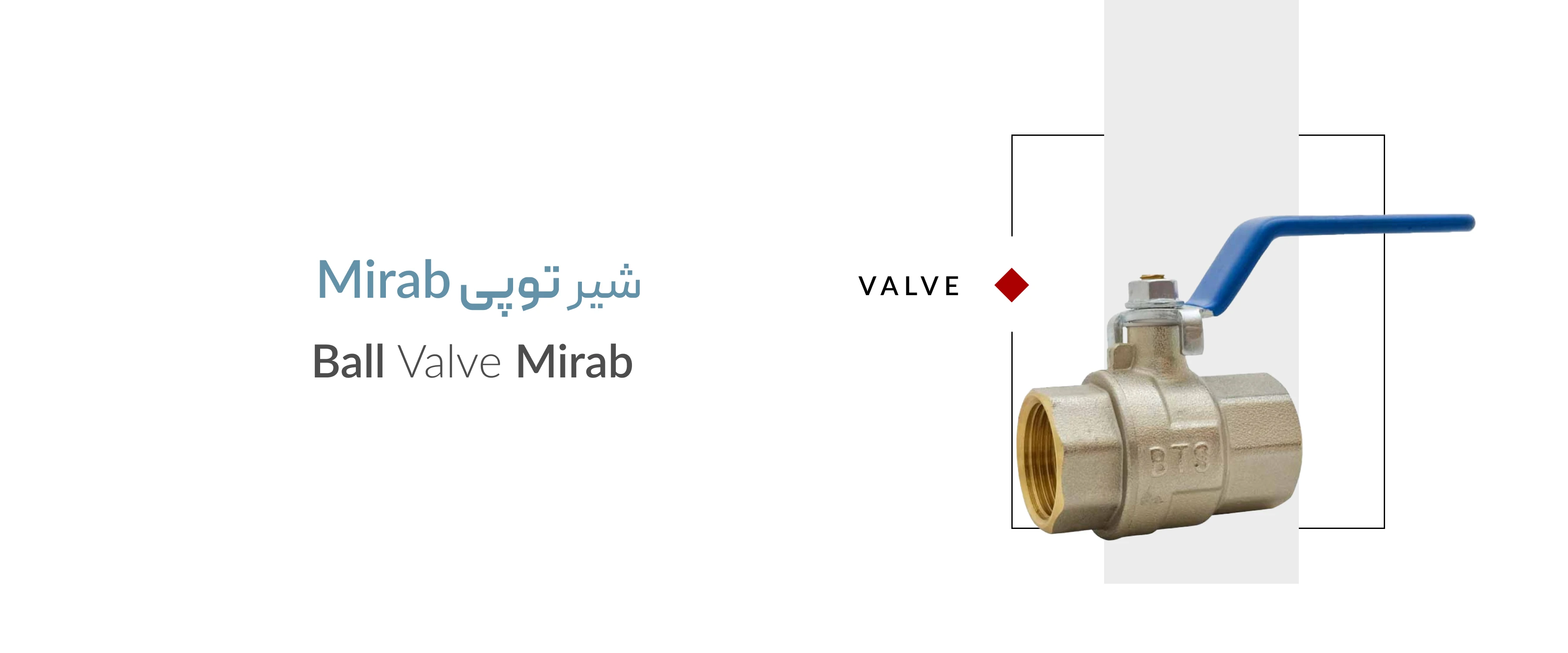

·       شیر توپی میراب

میراب یکی از برندهای معتبر ایرانی است که در تولید شیرآلات صنعتی و تأسیسات فعالیت می‌کند. شیر توپی میراب بیشتر در خطوط انتقال آب، سیستم‌های فاضلاب و پروژه‌های ساختمانی کاربرد دارد. این برند ترکیبی از کیفیت قابل قبول و قیمت منطقی ارائه می‌دهد و به همین دلیل گزینه‌ای اقتصادی برای پروژه‌های متوسط و بزرگ محسوب می‌شود. طراحی ساده، نگهداری آسان و مقاومت مناسب در برابر خوردگی و فشار، از ویژگی‌های شیر توپی میراب است.

·       شیر توپی فاراب

فاراب نیز یکی از برندهای معتبر ایرانی است که شیر توپی صنعتی تولید می‌کند. این شیرها با استانداردهای صنعتی ساخته شده و در سیستم‌های انتقال سیالات، صنایع آب و فاضلاب و تأسیسات ساختمانی کاربرد دارند. مقاومت در برابر فشار و دما و عملکرد پایدار از ویژگی‌های این برند است. فاراب برای پروژه‌هایی که تعادل بین کیفیت و قیمت اهمیت دارد، گزینه‌ای قابل اعتماد محسوب می‌شود.

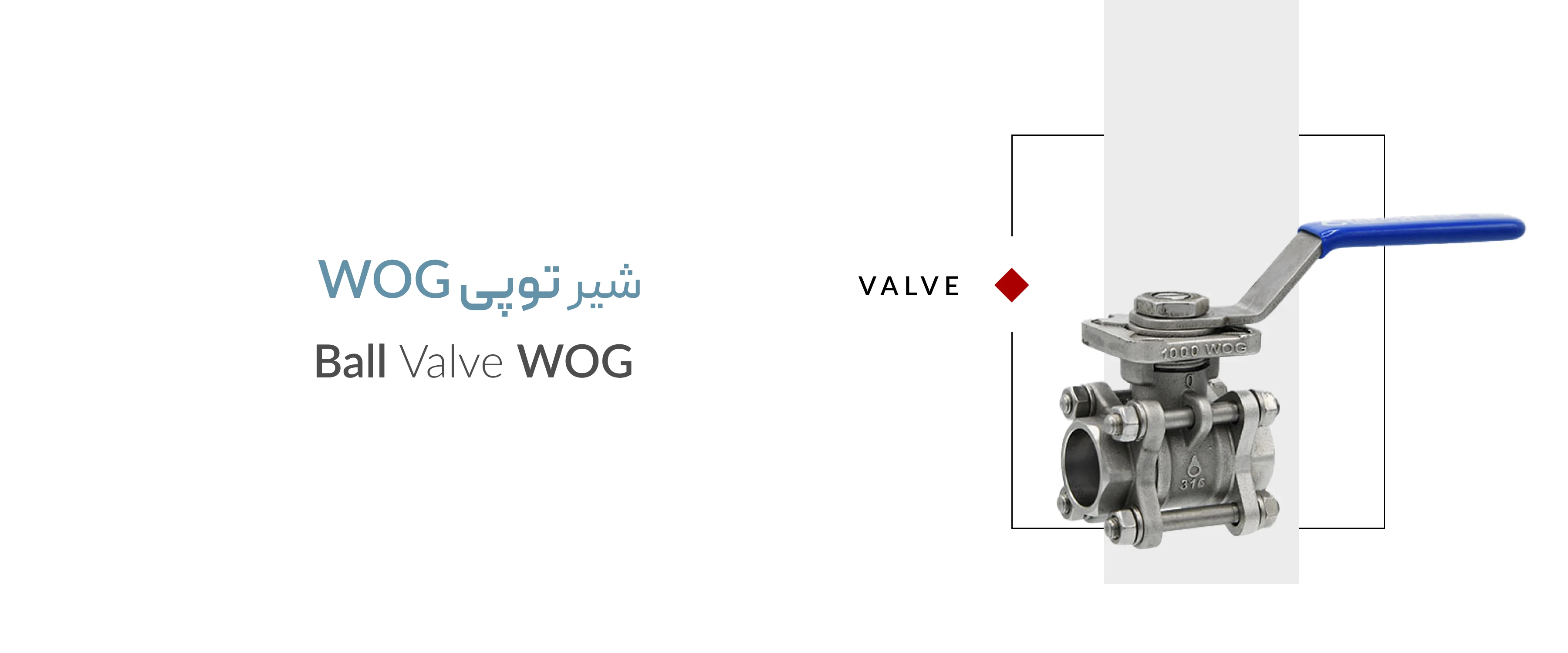

·       شیر توپی وگ

برند وگ با طراحی مهندسی‌شده و کیفیت بالا، به تولید شیرهای صنعتی شناخته شده است. شیر توپی وگ برای خطوط صنعتی با شرایط کاری سخت و نیاز به قطع و وصل سریع سیال مناسب است. آب‌بندی دقیق، دوام بالا و نصب ساده از ویژگی‌های این برند محسوب می‌شود. این شیرها در صنایع سنگین، خطوط انتقال بخار، گاز و مایعات با دمای بالا کاربرد گسترده دارند.

·       شیر توپی کمرون

کمرون یک برند بین‌المللی است که شیرهای توپی با کیفیت ساخت بالا و عملکرد دقیق تولید می‌کند. این محصولات معمولاً در پروژه‌های بزرگ صنعتی، خطوط فشار قوی و محیط‌های خاص مورد استفاده قرار می‌گیرند. شیر توپی کمرون به دلیل دوام طولانی، عملکرد پایدار و قابلیت اطمینان بالا، برای پروژه‌های حساس انتخابی مطمئن است. هرچند قیمت این شیرها بالاتر است، اما کارایی و طول عمر آن‌ها ارزش هزینه بالاتر را توجیه می‌کند.

جدول مقایسه برندهای مختلف شیرتوپی در ایران

برای راحتی بیشتر ویژگی‌های برندهای مطرح در ایران را در جدول زیر مقایسه کرده‌ایم:



عوامل تعیین‌کننده طول عمر شیر توپی

طول عمر شیر توپی تحت‌تأثیر چند عامل مهم قرار دارد که رعایت آن‌ها باعث افزایش دوام و کاهش هزینه‌های نگهداری می‌شود. این عوامل شامل موارد زیر هستند:

• کیفیت متریال: استفاده از آلیاژهای مقاوم و استاندارد، طول عمر شیر را افزایش می‌دهد.
• فشار کاری و دما: رعایت محدوده فشار و دمای توصیه شده توسط تولیدکننده، از آسیب به شیر جلوگیری می‌کند.
• شرایط نگهداری: تمیز نگه داشتن مسیر جریان و جلوگیری از رسوبات، عمر شیر را افزایش می‌دهد.
• نحوه نصب: نصب صحیح و مطابق دستورالعمل، باعث جلوگیری از نشتی و آسیب مکانیکی می‌شود.
• نوع سیال: استفاده از شیر متناسب با نوع سیال، مانند آب، گاز یا مواد شیمیایی، طول عمر را افزایش می‌دهد.

قیمت شیر توپی

قیمت شیر توپی تحت‌تأثیر عوامل مختلفی تعیین می‌شود که مصرف‌کننده باید آن‌ها را مدنظر قرار دهد:

• برند: برندهای معتبر قیمت بالاتری دارند، اما طول عمر و اطمینان بیشتری ارائه می‌دهند.
• جنس بدنه: شیرهایی با بدنه فولادی یا برنجی کیفیت بالاتر و قیمت بیشتر دارند، در حالی که شیرهای پلاستیکی ارزان‌تر هستند.
• سایز و فشار کاری: سایز بزرگ‌تر و فشار کاری بالاتر باعث افزایش قیمت می‌شود.
• نوع اتصال: شیرهای رزوه‌ای، فلنجی یا جوشی قیمت متفاوت دارند و کاربرد آن‌ها بسته به سیستم انتخاب می‌شود.

جدول عیب‌یابی شیر توپی



 خرید شیر توپی از گروه تخصصی پرداد

شیر توپی با ساختار ساده، عملکرد سریع و قابلیت اطمینان بالا، یکی از تجهیزات حیاتی در سیستم‌های جریان سیال است. شناخت انواع، برندها، ویژگی‌ها، کاربردها، عوامل تأثیرگذار بر طول عمر و قیمت، انتخاب آگاهانه را برای مصرف‌کننده ممکن می‌کند. با خرید از مراکز معتبر مانند گروه صنعتی پرداد و رعایت اصول نگهداری و نصب، می‌توان از عملکرد پایدار و طول عمر بالای شیر توپی بهره‌مند شد. این شیر نه تنها در پروژه‌های صنعتی بلکه در تأسیسات ساختمانی نیز نقش کلیدی دارد و انتخاب مناسب آن باعث کاهش هزینه‌ها و افزایش بهره‌وری سیستم می‌شود.برای خرید شیر توپی با کیفیت و اطمینان کامل، انتخاب فروشنده معتبر اهمیت دارد. گروه صنعتی پرداد با ارائه برندهای معتبر، مشاوره تخصصی و تضمین کیفیت، یکی از معتبرترین مراکز خرید شیر توپی در ایران است. این گروه طیف وسیعی از محصولات ایرانی و وارداتی را ارائه می‌دهد و با پشتیبانی مناسب، خرید شیر توپی را برای مشتریان ساده و مطمئن کرده است.
