تسمه تایمینگ m8 به عنوان یکی از اجزای سامانه انتقال قدرت که با پروفیل m8 ساخته شده، با به وجود آوردن همزمانی میان شفتها و دیگر اجزای محرک، راندمان را افزایش داده و فرآیند انتقال قدرت را بدون لغزش خاصی به سرانجام میرساند. در این مقاله از پرداد گروپ قصد داریم این تسمه را به طور کامل معرفی کرده و ویژگیها، کاربردها و اطلاعات فنی مورد نیاز این محصول را به محضر شما برسانیم. این مقاله تلاش میکند تا راهنمای مناسبی برای صنایع و خریداران محصولات صنعتی باشد و تصویری جامع از کاربرد این محصول در صنعت ارائه دهد.

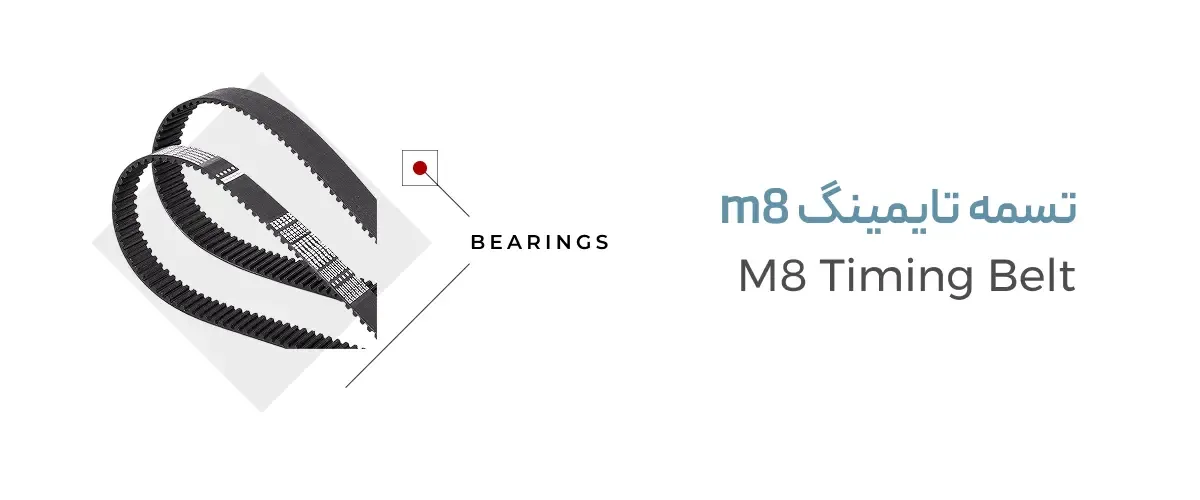

معرفی تسمه تایمینگ M8
تسمههای تایمینگ با پروفیل HTD 8M به عنوان یکی از پرکاربردترین انواع تسمههای دندانهدار در سیستمهای انتقال توان صنعتی شناخته میشوند. کاربرد اصلی، ایجاد همزمانی دقیق بین شفتها و اجزای محرک است، به گونهای که انتقال نیرو بدون لغزش و با راندمان بالا صورت گیرد.
وجود دندانههای نیمدایرهای با گام ۸ میلیمتر موجب توزیع یکنواختتر بار بر روی سطح تماس شده و سایش را در مقایسه با تسمههایی با پروفیل قدیمیتر (مانند T-profile) به میزان قابل توجهی کاهش میدهد تا این تسمه را تبدیل به انتخاب اول دستگاههایی با نیازهای دقیق، کند.
ویژگیهای تسمه تایمینگ 8M
- تحمل بارهای سنگین: پروفیل ۸ میلیمتری و داستن دندانههای ببشتر تسمه را قادر میسازد تا بتواند قدرت بیشتری بدون لغزش منتقل کند، بنابراین برای سیستمهایی با بار سنگین مناسب است.
- نحوه ساخت، ارتعاش و صدای ناشی از حرکت پولیها را به حداقل میرساند.
- به کارگیری الاستومر مقاوم، الیاف شیشهای تقویتکننده و لایه پلیآمید برای افزایش کیفیت ساخت
- انعطافپذیری بالا
- پایداری طول و کشش کم: ساختار تقویتشده عضو کششی از کشیده شدن بیش از حد تسمه جلوگیری میکند.
- حفظ عملکرد در شرایط محیطی مختلف
مشخصات فنی تسمه تایمینگ 8m
جنس و متریال ساخت تسمه تایمینگ 8m
تسمه تایمینگ 8M به صورت چندلایه طراحی میشود. ساختار پایه شامل:
- پارچه پلیآمید (Polyamide Fabric): لایهای که سطح دندانهها را پوشش میدهد و در برابر اصطکاک و سایش مقاومت ایجاد میکند.
- دندانههای لاستیکی مصنوعی: ساخته شده از الاستومرهای مقاوم در برابر سایش که شکل هندسی پروفیل HTD را حفظ کرده و تماس دقیق با پولی را تضمین میکنند.
- بخش کششی (Tensile Member) از جنس طناب شیشهای: این بخش بار اصلی کششی را تحمل کرده و از افزایش طول تسمه در کارکردهای مداوم جلوگیری میکند. در برخی کاربردهای خاص، از کابلهای فولادی بهعنوان جایگزین استفاده میشود.
- لایه زیرین از لاستیک مصنوعی: افزایش انعطافپذیری
ابعاد و سایزبندی تسمه تایمینگ 8m
پروفیل HTD 8M به معنای گام دندانه ۸ میلیمتر است؛ یعنی فاصله بین دو دندانه متوالی در راستای محیط تسمه. تعداد دندانه و طول کلی تسمه متناسب با قطر پولی، سرعت چرخش و بارگذاری انتخاب میشود.
مقاومت در برابر حرارت و سایش تسمه تایمینگ 8m
پوشش پارچهای پلیآمید همراه با لاستیک مقاوم، اصطکاک را کاهش داده و امکان کارکرد طولانیمدت حتی در صورت استفاده دائمی را فراهم کرده و در محدوده دمایی خاص نیز کارکرد دارد. علاوه بر این، مقاومت نسبی در برابر روغنها و شرایط محیطی مرطوب باعث میشود این تسمه گزینهای مناسب برای صنایع با شرایط کاری متنوع باشد.
جدول اطلاعات فنی تسمه m8
| سختی شُر | 92° شر |
| اعضای کششی | طنابهای فولادی 0.9 mm |
| تحمل عرض | +/- 0/5 mm |
| تحمل ضخامت | +/- 0/3 mm |
| تحمل طول | +/- 0/8 mm/m |
| حداقل تعداد دندانههای پولی | 18 |
| حداقل قطر پولی | 47/44 mm |
| حداقل خمش متقابل | 90 mm |
| عرضهای استاندارد به میلی متر: | 10 – 15 – 20 – 25 – 30 – 50 – 85 – 100 – 150 |
کاربردهای تسمه تایمینگ 8m
- لوازم خانگی و ابزارهای دقیق: در تجهیزات کوچک مانند ماشینهای اداری، دستگاههای برش و ابزارهای الکترومکانیکی، استفاده از تسمه HTD 8M به دلیل عملکرد بیصدا و قابلیت همزمانی دقیق صورت میگیرد.
- صنعت خودرو: این تسمهها در سامانههای انتقال توان فرعی، پمپها و برخی بخشهای کنترل حرکتی خودروها، به دلیل پایداری در برابر دما و سایش به کار میروند.
- ماشینآلات بستهبندی و چاپ: در این حوزه، دقت موقعیتیابی و کاهش لرزش اهمیت بالایی دارد؛ ویژگیهایی که تسمه 8M به خوبی تأمین میکند.
- تجهیزات CNC و رباتیک: در سامانههای حرکتی با نیاز به دقت بالا و تکرارپذیری موقعیت، تسمههای HTD 8M انتخابی ایدهآل محسوب میشوند.
- مهندسی مکانیک سنگین: درایوهای صنعتی با بار زیاد، مانند خطوط نقاله، ماشینآلات معدنی و تجهیزات انتقال مواد، از مزیت ظرفیت بالای تحمل نیرو و طول عمر زیاد این تسمه بهرهمند میشوند.
خرید تسمه تایمینگ 8M
تسمه تایمینگ 8M با گام ۸ میلیمتر، راندمانی بالاتر از ۹۸٪ و سرعت خطی تا حدود 80 متر بر ثانیه را فراهم میکند. طراحی منحنی دندانهها موجب توزیع یکنواخت تنش و کاهش حدود ۳۰٪ سایش نسبت به پروفیلهای قدیمیتر میشود. استفاده از نخهای کششی فایبرگلاس یا فولاد، افزایش طول تسمه را به کمتر از ۰٫۲٪ محدود کرده و دقت حرکتی در کاربردهای CNC و رباتیک را تضمین میکند. با طول عمر نسبتا بالا و تنوع در ابعاد و عرض، این تسمه انتخابی مطمئن و اقتصادی برای طیف گستردهای از ماشینآلات سبک تا سنگین به شمار میرود.
