بلبرینگ‌های صنعتی یکی از قطعات کلیدی و حیاتی در عملکرد دقیق و بدون اصطکاک دستگاه‌های صنعتی محسوب می‌شوند. این قطعات نقش مهمی در حرکت روان و افزایش بهره‌وری سیستم‌های مکانیکی دارند. انتخاب صحیح بلبرینگ نه‌تنها موجب افزایش عمر مفید دستگاه می‌شود، بلکه در ایمنی و کاهش هزینه‌های تعمیر و نگهداری نیز نقش مهمی ایفا می‌کند.
در میان انواع مختلف بلبرینگ، بلبرینگ تماس زاویه‌ای KG به‌طور خاص برای شرایطی طراحی شده است که در آن بار از چند جهت (شعاعی و محوری) به یاتاقان وارد می‌شود و نیاز به دقت بالا و استحکام مناسب وجود دارد.
در این مقاله از گروه صنعتی پرداد، همراه شما هستیم تا به‌صورت کامل با ساختار این نوع بلبرینگ، انواع رایج، روش‌های نصب، نکات نگهداری و معیارهای انتخاب آشنا شوید؛ تا بتوانید تصمیمی آگاهانه، فنی و متناسب با کاربرد صنعتی خود اتخاذ کنید.

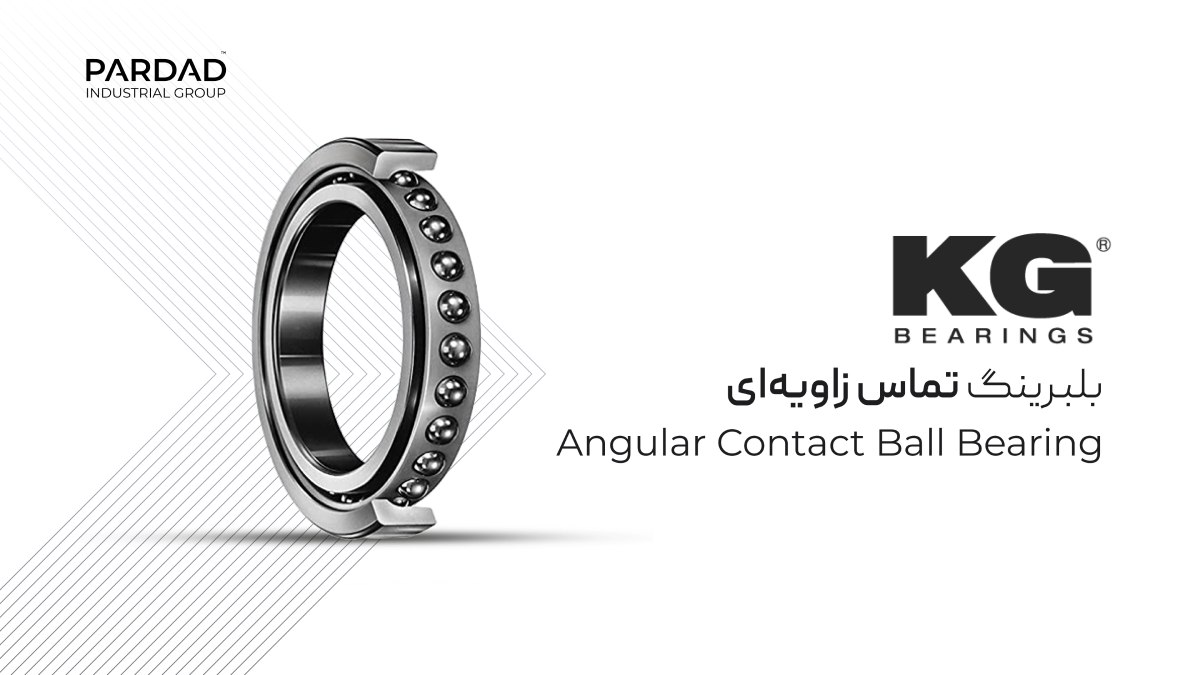

ساختار بلبرینگ تماس زاویه‌ای KG
بلبرینگ تماس زاویه‌ای KG به‌گونه‌ای طراحی شده که بتواند نیرو را از چند جهت تحمل کند. ساختار آن طوری است که نه‌تنها چرخش روان ایجاد می‌کند، بلکه در برابر فشارهای مختلف هم مقاوم است. بیایید با اجزای اصلی آن آشنا شویم:
- حلقه داخلی (Inner Ring): بخشی که روی شفت یا محور نصب می‌شود و توپ‌ها روی آن می‌چرخند.
حلقه خارجی (Outer Ring): بخش بیرونی بلبرینگ که داخل محفظه دستگاه قرار می‌گیرد و توپ‌ها بین این حلقه و حلقه داخلی حرکت می‌کنند.
توپ‌ها (Balls): اجزای گرد و صیقلی که باعث کاهش اصطکاک بین دو حلقه می‌شوند.
قفسه نگهدارنده (Cage): نگهدارنده‌ای که توپ‌ها را در جای خود نگه می‌دارد و از برخورد آن‌ها به یکدیگر جلوگیری می‌کند.
تفاوت ساختاری: برخلاف بلبرینگ‌های ساده که فقط بارهای شعاعی (از طرفین) را تحمل می‌کنند، بلبرینگ تماس زاویه‌ای زاویه‌ای خاص دارد که اجازه می‌دهد بارهای شعاعی و محوری (از جلو یا عقب) را هم‌زمان تحمل شود.
مزایای بلبرینگ تماس زاویه‌ای KG
بلبرینگ تماس زاویه‌ای KG یکی از پرکاربردترین و قابل‌اعتمادترین انواع بلبرینگ‌ها در صنعت است، چون می‌تواند به طور هم‌زمان بارهای شعاعی (از طرفین) و محوری (از جلو یا عقب) را تحمل کند. این یعنی اگر قطعه‌ای تحت‌فشار از چند جهت باشد، این بلبرینگ بدون ایجاد اختلال در عملکرد، آن فشار را مدیریت می‌کند.
یکی دیگر از مزایای بزرگ این بلبرینگ، عملکرد روان آن در سرعت‌های بالاست. طراحی خاص زاویه تماس باعث می‌شود چرخش با حداقل اصطکاک و بیشترین پایداری انجام شود. در نتیجه، در ماشین‌آلاتی که با دور بالا کار می‌کنند، بلبرینگ KG بدون لرزش و گرم‌شدن بیش از حد عمل می‌کند.
همچنین، بلبرینگ‌های تماس زاویه‌ای KG به‌خاطر ساخت دقیق و مواد باکیفیت، دقت نصب بالایی دارند و در طول زمان کمتر فرسوده می‌شوند. این بلبرینگ‌ها در برابر ضربه و شوک مکانیکی مقاوم‌اند و عمر مفید بالایی دارند، یعنی هزینه نگهداری پایین‌تر و اعتماد بیشتر در کارهای صنعتی.
انواع مختلف بلبرینگ تماس زاویه‌ای KG
بلبرینگ‌های تماس زاویه‌ای KG در انواع مختلفی تولید می‌شوند تا بتوانند نیازهای متنوع صنعتی را پاسخ دهند؛ برخی برای سرعت بالا طراحی شده‌اند و برخی برای تحمل بارهای سنگین‌تر. جدول زیر به شما کمک می‌کند تا تفاوت‌ها و عملکرد هر نوع را به‌سادگی درک و انتخاب مناسبی داشته باشید:
| نوع بلبرینگ | ویژگی ظاهری | عملکرد و مزایا |
| تک ردیفه (Single Row) | یک ردیف توپ، ساختار باریک‌تر | مناسب برای سرعت بالا، تحمل بار محوری از یک جهت |

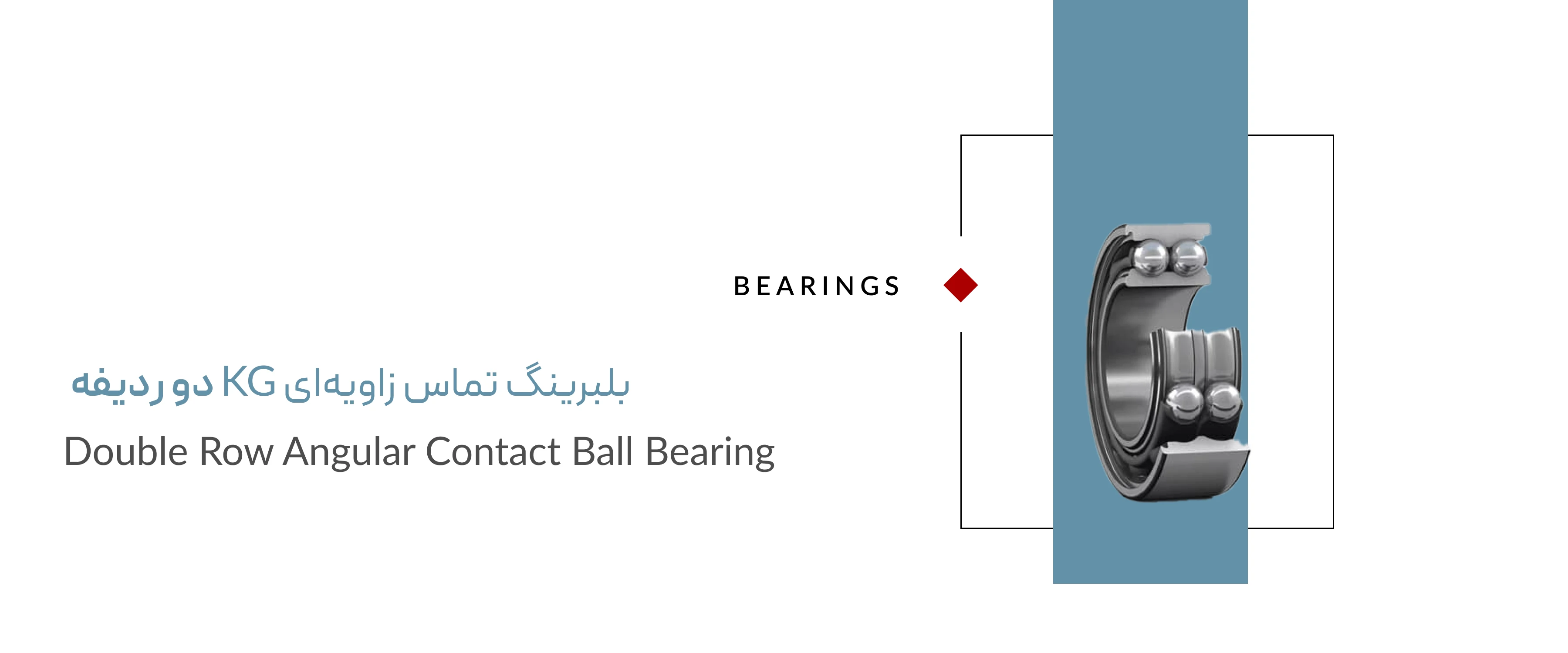

| دو ردیفه (Double Row) تر از دو جهت، پایداری و دوام بالاتر | دو ردیف توپ، ضخیم‌تر و سنگین‌تر | تحمل بار بیشتر از دو جهت، پایداری و دوام بالاتر |
| قفسه فلزی (Steel Cage) | قفسه نقره‌ای رنگ، فلز براق | مقاوم در برابر حرارت و فشار، عملکرد مطمئن در شرایط سخت |
| قفسه پلی‌آمید (Polyamide Cage) | قفسه رنگی (معمولاً سفید یا مشکی)، سبک‌تر | حرکت نرم و بی‌صدا، مناسب برای سرعت‌های بالا و کاهش اصطکاک |
استانداردها و مشخصات فنی بلبرینگ تماس زاویه‌ای KG
بلبرینگ‌های تماس زاویه‌ای KG بر پایه استانداردهای جهانی تولید می‌شوند تا در عملکرد، دوام و دقت، قابل‌اعتماد باشند. آشنایی با مشخصات فنی و نحوه خواندن کدهای این بلبرینگ‌ها، به شما کمک می‌کند انتخاب هوشمندانه‌تری داشته باشید:
استاندارد ISO: چارچوبی بین‌المللی برای ابعاد، تلرانس و هماهنگی فنی بلبرینگ‌ها در سراسر دنیا.
استاندارد DIN (آلمان): دقت مهندسی بالا، کیفیت ساخت مطمئن و سازگاری با صنایع پیشرفته اروپایی.
استاندارد ABMA (آمریکا): تمرکز بر دسته‌بندی کیفیت و تحمل بار، مناسب برای ماشین‌آلات سنگین و حساس.
قطر داخلی: همان سوراخ وسط بلبرینگ که باید دقیقاً با محور دستگاه هم‌خوانی داشته باشد.
قطر خارجی: بخش بیرونی بلبرینگ که در محفظه دستگاه جا می‌گیرد.
عرض بلبرینگ: میزان ضخامت بلبرینگ که بر تحمل بار و طراحی دستگاه تأثیر دارد.
نکات کدخوانی: کدهای بلبرینگ KG شامل ترکیبی از اعداد و حروف هستند که اطلاعاتی مثل اندازه، نوع قفسه، زاویه تماس و سری تولید را مشخص می‌کنند. دانستن این کدها، مثل داشتن نقشه راهی برای انتخاب دقیق و مطمئن بلبرینگ است.
نکات مهم در انتخاب بلبرینگ تماس زاویه‌ای KG
برای انتخاب بلبرینگ تماس زاویه‌ای KG، اولین نکته‌ای که باید در نظر گرفت نوع باری است که قرار است بلبرینگ تحمل کند. اگر بار فقط از کنار وارد می‌شود، بلبرینگ شعاعی کافی‌ست؛ اما اگر فشار از جلو یا عقب هم هست، باید سراغ بلبرینگ تماس زاویه‌ای رفت که توان تحمل بارهای محوری یا ترکیبی را دارد.
سرعت کارکرد دستگاه عامل مهم بعدی است. برخی بلبرینگ‌ها برای سرعت‌های بالا طراحی شده‌اند و حرکت روان و بدون لرزش را تضمین می‌کنند. قفسه پلی‌آمید گزینه خوبی برای سرعت بالا و اصطکاک پایین است، درحالی‌که قفسه‌فلزی در سرعت‌های متوسط تا بالا و شرایط سخت صنعتی عملکرد بهتری دارد.
همچنین، شرایط محیطی مانند گردوغبار، رطوبت یا دمای بالا تأثیر زیادی در انتخاب دارند. در این شرایط، بلبرینگ‌هایی با آب‌بند یا جنس مقاوم انتخاب مناسب‌تری هستند.
محدودیت‌های فنی مانند فضای نصب، اندازه شفت و قطر محفظه نیز باید به‌دقت بررسی شوند تا بلبرینگ عملکرد بهینه‌ای در سیستم داشته باشد.
روش نصب و نگهداری بلبرینگ تماس زاویه‌ای KG
نصب درست بلبرینگ تماس زاویه‌ای KG نقش مهمی در افزایش طول عمر دستگاه دارد. قبل از نصب، شفت و محفظه باید کاملاً تمیز و بدون گردوغبار باشند. استفاده از ابزار مناسب و فشار یکنواخت هنگام نصب ضروری‌ست تا به حلقه‌ها و اجزای داخلی بلبرینگ آسیبی نرسد.
روانکاری صحیح نیز یکی از عوامل کلیدی در عملکرد مطلوب بلبرینگ است. بسته به شرایط کاری، باید از گریس یا روغن مناسب استفاده شود. روانکار خوب، اصطکاک را کاهش می‌دهد و از سایش و زنگ‌زدگی جلوگیری می‌کند. زمان‌بندی دقیق برای تعویض روانکار نیز اهمیت زیادی دارد.
بررسی‌های دوره‌ای مانند شنیدن صداهای غیرمعمول، احساس لرزش یا افزایش دمای بلبرینگ، از روش‌های مؤثر در تشخیص زودهنگام مشکلات هستند. این نشانه‌ها را نباید نادیده گرفت.
در تمام مراحل نگهداری، رعایت نکات ایمنی مانند استفاده از دستکش، ابزار مناسب و قطع برق دستگاه الزامی‌ست. این اقدامات، هم از آسیب‌دیدگی اپراتور جلوگیری می‌کند و هم از خرابی‌های بیشتر در بلبرینگ.
مشکلات رایج و عیب‌یابی بلبرینگ تماس زاویه‌ای KG
بلبرینگ تماس زاویه‌ای KG هم مثل هر قطعه‌ی مکانیکی دیگری ممکن است دچار مشکل شود، اما خبر خوب این است که بیشتر این مشکلات با شناخت علائم و کمی دقت قابل‌پیشگیری یا برطرف‌شدن هستند. در ادامه، مهم‌ترین عیب‌ها و راه‌حل‌ها را به زبان ساده مرور می‌کنیم:
- صداهای غیرعادی: صدای تق‌تق، ساییدن یا وزوز می‌تواند نشانه‌ی نفوذ گردوغبار، روانکاری ضعیف یا شکستگی قفسه بلبرینگ باشد.
- فرسودگی و سایش: ظاهرشدن خط‌وخش روی حلقه‌ها یا تغییر رنگ سطح بلبرینگ، معمولاً نشانه‌ی کارکرد بیش از حد یا روانکار ناسازگار است.
- نصب نادرست: فشار نامتقارن یا استفاده از ابزار غیراستاندارد هنگام نصب می‌تواند باعث کج‌شدن یا ترک‌برداشتن حلقه‌ها شود.
- راهکارهای نگهداری: انتخاب روانکار مناسب، نصب دقیق و بررسی دوره‌ای وضعیت بلبرینگ می‌تواند عمر قطعه را چندبرابر کند و از خرابی‌های ناگهانی جلوگیری نماید.
سخن پایانی
بلبرینگ تماس زاویه‌ای KG باقدرت تحمل بارهای ترکیبی و دقت بالا، گزینه‌ای ایدئال برای صنایع حساس است. اگر به دنبال راهکاری مطمئن برای بهبود عملکرد دستگاه‌های صنعتی‌تان هستید، رولبرینگ و بلبرینگ‌های تخصصی گروه صنعتی پرداد را بررسی کنید. با مشاوره رایگان و تأمین مستقیم از منابع معتبر، خیالتان از کیفیت و اصالت راحت خواهد بود. همین حالا تماس بگیرید و خریدی حرفه‌ای را تجربه کنید.
