بلبرینگ‌ها قطعاتی حیاتی در قلب ماشین‌آلات صنعتی، کشاورزی و خودروها هستند که با کاهش اصطکاک، به حرکت روان و دقیق اجزا کمک می‌کنند. در میان انواع بلبرینگ‌ها، بلبرینگ تماس زاویهای به دلیل توانایی بی‌نظیر خود در تحمل همزمان بارهای شعاعی و محوری، جایگاه ویژه‌ای دارد. اگر به دنبال خرید این قطعه پیشرفته هستید و می‌خواهید با کاربردها و ویژگی‌های کلیدی آن آشنا شوید، به صفحه درستی آمده‌اید.
گروه صنعتی پرداد، به‌عنوان یکی از بزرگ‌ترین و معتبرترین تأمین‌کنندگان قطعات صنعتی در خاورمیانه، با بهره‌گیری از تیمی مجرب و متخصص، آماده ارائه مشاوره تخصصی و همراهی کامل در مسیر خرید مطمئن و حرفه‌ای شماست.

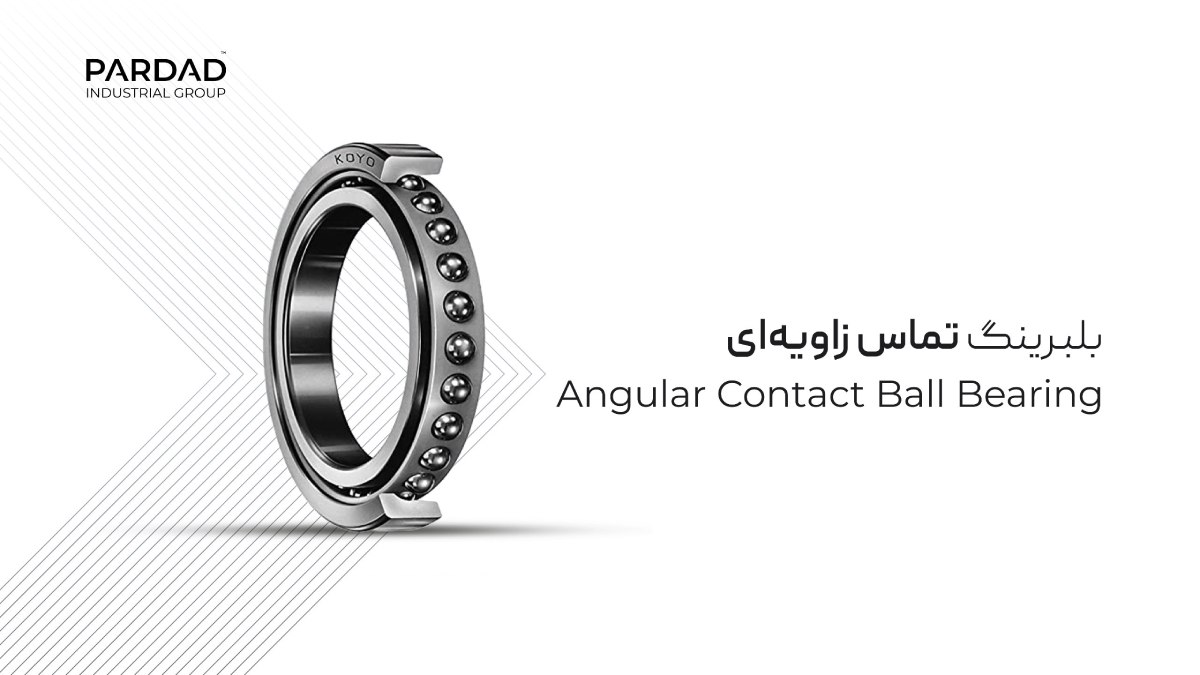

بلبرینگ تماس زاویهای چیست؟
بلبرینگ تماس زاویهای نوعی یاتاقان پیشرفته است که می‌تواند به طور همزمان دو نوع نیرو را تحمل کند: یکی نیرویی که از پهلو وارد می‌شود (بار شعاعی) و دیگری فشاری که از جلو یا عقب به آن وارد می‌شود (بارمحوری). به همین دلیل، این بلبرینگ‌ها در تجهیزاتی کاربرد دارند که هم سرعت عملکرد بالایی دارند و هم به‌دقت زیادی نیاز دارند - مانند موتورهای دور بالا، دستگاه‌های CNC و تجهیزات دقیق صنعتی.
برخلاف بلبرینگ‌های معمولی (مثل بلبرینگ شیار عمیق) که بیشتر بار از بغل را تحمل می‌کنند، بلبرینگ تماس زاویهای برای شرایطی طراحی شده که نیرو از زوایای مختلف به آن وارد می‌شود. به زبان ساده‌تر، این بلبرینگ‌ها وقتی در معرض فشار ترکیبی باشند، تعادل و عملکرد بهتری دارند.
نام این بلبرینگ از زاویهای گرفته شده که بین مسیر حرکت ساچمه‌ها و سطح داخلی رینگ‌ها وجود دارد. این زاویه‌ی تماس، باعث می‌شود بلبرینگ بتواند نیرو را به شکل هدفمند و کنترل‌شده انتقال دهد. هرچه این زاویه بزرگ‌تر باشد، بلبرینگ قدرت بیشتری برای تحمل فشارهای محوری دارد.
ساختار داخلی بلبرینگ تماس زاویهای
درون بلبرینگ تماس زاویهای، اجزایی به‌دقت کنار هم چیده شده‌اند تا فشار را از چند جهت مدیریت کنند. هر بخش، نقش مهمی در حرکت روان و تحمل بار دارد.
● رینگ داخلی (Inner Ring): حلقه‌ای که روی شفت (محور) سوار می‌شود و در تماس مستقیم با ساچمه‌ها قرار دارد.
● رینگ خارجی (Outer Ring): حلقه بیرونی که در پوسته یا بدنه دستگاه نصب می‌شود.
● ساچمه‌ها (Balls): گوی‌های فولادی یا سرامیکی که بین دو رینگ می‌چرخند و حرکت نرم و بدون اصطکاک را ممکن می‌سازند.
● قفسه یا نگهدارنده ساچمه (Cage): قطعه‌ای که ساچمه‌ها را از هم جدا نگه می‌دارد تا به‌درستی در جای خود حرکت کنند و برخورد نکنند.
کاربردهای صنعتی بلبرینگ تماس زاویهای
بلبرینگ تماس زاویهای یکی از قطعات کلیدی در صنعت است که به‌خاطر توانایی تحمل همزمان بارهای شعاعی و محوری، در بسیاری از ماشین‌آلات پیشرفته به کار می‌رود. دقت بالا، سرعت عملکرد و پایداری در شرایط پرفشار از ویژگی‌های مهم آن است.
در ماشین‌سازی و ساخت دستگاه‌های CNC، این بلبرینگ‌ها در محورهای چرخشی بادقت میلی‌متری استفاده می‌شوند. هنگام برش یا تراش فلزات، کوچک‌ترین لغزش ممکن است نتیجه نهایی را خراب کند، و بلبرینگ تماس زاویهای جلوی همین اتفاق را می‌گیرد.
در خودروسازی و صنایع هوافضا، از آن‌ها در گیربکس، موتورهای دور بالا و تجهیزات ناوبری استفاده می‌شود؛ جایی که تحمل بارهای شدید و سرعت بالا به‌صورت همزمان اهمیت دارد. یک مثال ساده: در موتورهای هواپیما، این بلبرینگ‌ها کمک می‌کنند قطعات بدون اصطکاک اضافی بچرخند و سیستم خنک و ایمن باقی بماند.
حتی در پزشکی، دستگاه‌های تصویربرداری مانند MRI یا ابزار جراحی دقیق، به بلبرینگ‌هایی نیاز دارند که بدون لرزش، نرم و یکنواخت حرکت کنند. یا مثلاً در پمپ‌های فشار بالا و موتورهای الکتریکی صنعتی، این بلبرینگ‌ها بار شدید و سرعت چرخش بالا را بادقت مهندسی‌شده کنترل می‌کنند.
مزایا و معایب بلبرینگ تماس زاویهای
بلبرینگ تماس زاویهای مثل یک قطعه مهندسی هوشمند است؛ عملکرد دقیق، اما نیازمند توجه. این نوع بلبرینگ مزایای قابل‌توجهی دارد، اما برای استفاده صحیح از آن باید چند نکته فنی مهم را در نظر گرفت.
مزایای بلبرینگ تماس زاویهای:
● دقت بالا: ایدئال برای ماشین‌هایی که میلی‌مترها اهمیت دارند
● تحمل بار ترکیبی: همزمان با نیروی کناری (شعاعی) و فشاری (محوری) مقابله می‌کند
● قابلیت نصب دوتایی: میتوان آن را به‌صورت جفت استفاده کرد تا بار از دو جهت کنترل شود
● عملکرد پایدار در سرعت بالا: مناسب برای موتورهای سریع و تجهیزات دقیق
● انعطاف در طراحی سیستم: با تغییر زاویه تماس و پیش بار، میتوان تنظیمات عملکرد را سفارشی کرد
معایب بلبرینگ تماس زاویهای:
● نیاز به تنظیم دقیق در نصب: کوچک‌ترین خطا می‌تواند به کاهش عمر یا افزایش لرزش منجر شود
● حساس به مونتاژ اشتباه: بر خلاف بلبرینگ‌های معمولی، نصب غیرحرفه‌ای احتمال آسیب را افزایش می‌دهد
● قیمت نسبتاً بالاتر: به دلیل طراحی پیچیده‌تر و دقت ساخت بالاتر
● نیاز به دانش فنی بیشتر: برای انتخاب، نصب و نگهداری باید با ویژگی‌های آن آشنا بود
تفاوت بلبرینگ تماس زاویهای تک‌ردیفه و دوردیفه
بلبرینگ‌های تماس زاویهای در انواع مختلفی تولید می‌شوند، اما سه نوع رایج‌تر از بقیه هستند: تک‌ردیفه، دوتایی (دو عدد در کنار هم) و دوبل (دو ردیفه در یک پوسته). شناخت تفاوت آن‌ها، برای انتخاب صحیح در طراحی تجهیزات صنعتی بسیار مهم است. در ادامه، به زبان ساده و قابل‌فهم به بررسی هرکدام می‌پردازیم.
بلبرینگ تماس زاویهای تک‌ردیفه
بلبرینگ تماس زاویهای تک‌ردیفه، رایج‌ترین و ابتدایی‌ترین نوع در این دسته است. این بلبرینگ یک ردیف ساچمه دارد و می‌تواند بار ترکیبی را تحمل کند، اما فقط از یک جهت محوری. به همین دلیل، معمولاً برای عملکرد پایدارتر باید به‌صورت جفت با یک بلبرینگ دیگر نصب شود.
مزایای اصلی بلبرینگ تک‌ردیفه:
● طراحی جمع‌وجور و سبک
● مناسب برای فضاهای محدود
● قابل‌استفاده در ترکیب‌های مختلف نصب (پشت‌به‌پشت، روبه‌رو، پشت‌سرهم)
● امکان تنظیم پیش‌بار برای بهبود دقت عملکرد
بلبرینگ تماس زاویه ای دوتایی
وقتی دو بلبرینگ تک‌ردیفه را به‌صورت جفت در کنار هم نصب می‌کنند، به آن‌ها "دوتایی" یا "paired angular contact bearings" می‌گویند. این ترکیب به بلبرینگ‌ها اجازه می‌دهد که بارمحوری را از دو جهت تحمل کنند.
بسته به نیاز، میتوان این جفت‌ها را به سه حالت چیدمان کرد:
- پشت‌به‌پشت (Back-to-Back): مناسب برای تحمل بار از دو سمت و پایداری بیشتر
- روبه‌رو (Face-to-Face): انعطاف‌پذیر در برابر انحراف محوری
- پشت‌سرهم (Tandem): برای تحمل بارمحوری زیاد در یک جهت
مزایای این چینش دوتایی:
● افزایش ظرفیت تحمل بارمحوری
● دقت بالا در محورهای حساس
● پایداری بیشتر در چرخش با سرعت بالا

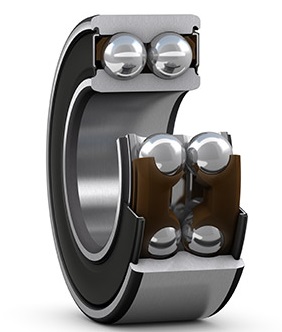

بلبرینگ تماس زاویهای دوبل
اگر به دنبال عملکرد دوتایی هستید، اما فضای کافی برای نصب دو بلبرینگ جداگانه ندارید، بلبرینگ تماس زاویهای دوبل بهترین گزینه است. این بلبرینگ دارای دو ردیف ساچمه در یک بدنه واحد است و می‌تواند به‌تنهایی بارمحوری را از هر دو جهت تحمل کند.
مزایای بلبرینگ دوبل:
● اشغال فضای کمتر نسبت به دو بلبرینگ مجزا
● نصب ساده‌تر و سریع‌تر
● تراز خودکار بهتر در برخی مدل‌ها
● مناسب برای محورهایی با بارمحوری متغیر در دو جهت
در یک جمله ساده، اگر دنبال سادگی نصب و کمبود فضا هستید، بلبرینگ دوبل مناسب شماست. اگر طراحی بازتری دارید و نیاز به‌دقت بالا و انعطاف‌پذیری دارید، از نوع تک‌ردیفه یا دوتایی استفاده کنید.

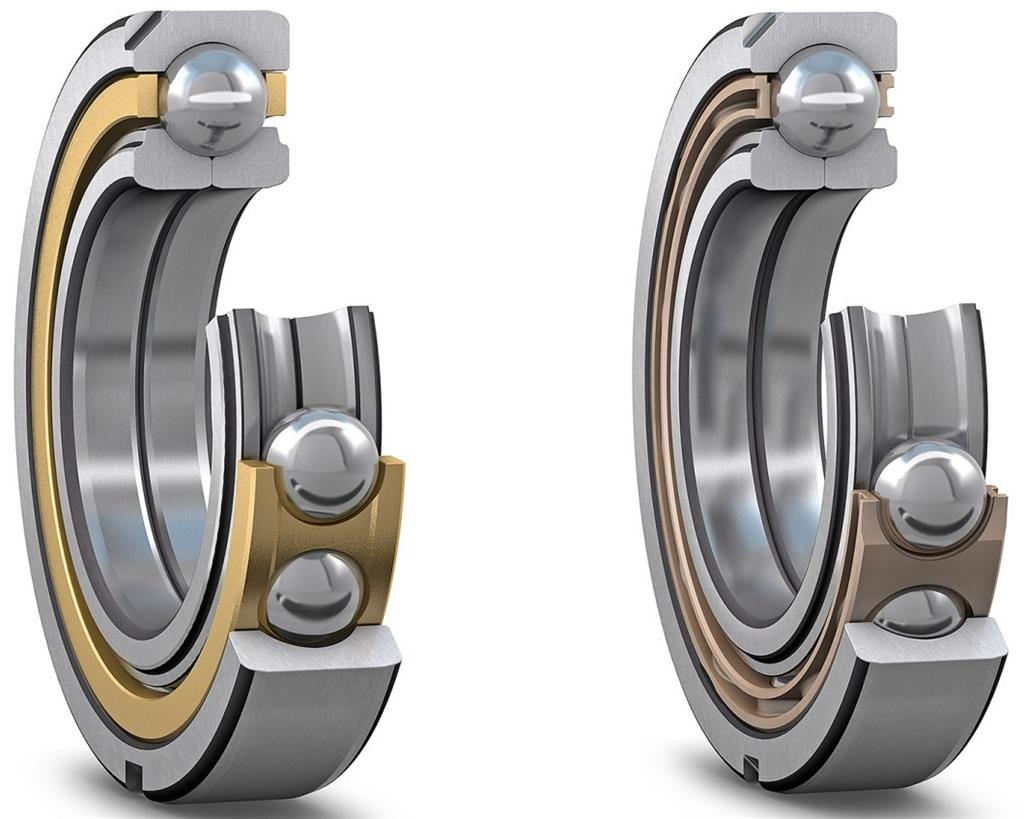

زاویه تماس در این نوع بلبرینگ چه نقشی دارد؟
زاویه تماس یکی از عوامل تعیین‌کننده در عملکرد بلبرینگ‌های تماس زاویهای است. این زاویه مشخص می‌کند که نیروی واردشده چگونه از ساچمه‌ها به شیارهای رینگ داخلی و خارجی منتقل شود. زاویه تماس بیشتر به معنی توان بالاتر در تحمل بارهای محوری (نیروهای وارد از جلو یا عقب) است، درحالی‌که زاویه کمتر بیشتر مناسب بارهای شعاعی (نیروهای جانبی) است.
در بلبرینگ‌های تماس زاویهای، زاویه تماس معمولاً ۱۵، ۲۵ یا ۴۰ درجه است. زاویه ۱۵ درجه برای سرعت بالا و بار کم، زاویه ۲۵ درجه برای شرایط ترکیبی، و زاویه ۴۰ درجه برای بارمحوری سنگین مناسب است. انتخاب زاویه درست باعث افزایش عمر بلبرینگ و پایداری عملکرد دستگاه می‌شود.
مقایسه با سایر انواع بلبرینگ‌ها
بلبرینگ تماس زاویهای، برای شرایطی طراحی شده که در آن‌ها همزمان با بار شعاعی، بار محوری نیز وجود دارد. اما آیا همیشه این نوع بهترین انتخاب است؟ نه الزاماً. برای تصمیم‌گیری درست، باید آن را با سایر انواع رایج مثل بلبرینگ شیار عمیق و رولربرینگ مقایسه کنیم.
|
ویژگی‌ها |
بلبرینگ تماس زاویهای |
بلبرینگ شیار عمیق |
رولربرینگ |
|
تحمل بار محوری |
بالا |
کم تا متوسط |
متوسط تا بالا |
|
تحمل بار شعاعی |
خوب |
بسیار خوب |
بسیار خوب |
|
سرعت عملکرد |
بالا |
بسیار بالا |
متوسط |
|
دقت مکانیکی |
بسیار بالا |
متوسط |
متوسط |
|
نیاز به تنظیم نصب |
دارد |
ندارد |
گاهی دارد |
راهنمای خرید و نکات مهم در انتخاب بلبرینگ تماس زاویهای
برای انتخاب بلبرینگ تماس زاویهای مناسب، باید چند نکته کلیدی را در نظر بگیرید. اولین مورد، میزان بارهای شعاعی و محوری است که بلبرینگ باید تحمل کند. همچنین سرعت دوران محور و دقت عملکرد دستگاه اهمیت ویژه‌ای دارد. محیط کاری، مثل دما، رطوبت و وجود گردوغبار یا مواد شیمیایی هم باید بررسی شود تا بلبرینگ بادوام و عملکرد بهینه انتخاب شود.
برندهای معتبر در بازار مانند SKF، FAG و NSK سابقه طولانی و کیفیت تضمین‌شده دارند. انتخاب بلبرینگ از این برندها نه‌تنها کیفیت بالاتر بلکه خدمات پس از فروش و دسترسی به قطعات یدکی را هم به همراه دارد. اما مراقب بلبرینگ‌های تقلبی باشید؛ بررسی بسته‌بندی، هولوگرام و شماره‌سریال از راه‌های ساده تشخیص اصالت محصول است.
پیش از خرید حتماً با کارشناسان فنی مشورت کنید و اطلاعات کامل فنی بلبرینگ را از تأمین‌کننده معتبر دریافت کنید. به یاد داشته باشید، یک انتخاب درست می‌تواند هزینه‌های تعمیر و توقف تولید را به شکل قابل‌توجهی کاهش دهد و عمر مفید تجهیزات را افزایش دهد.
کلام آخر
بلبرینگ تماس زاویهای باقابلیت تحمل همزمان بارهای شعاعی و محوری، کلید عملکرد دقیق و پایدار تجهیزات صنعتی است. دوام بالا، دقت حرکتی و توانایی کار در سرعتهای زیاد، مزایای برجسته آن محسوب می‌شوند که به افزایش بهره‌وری و کاهش هزینه‌های نگهداری کمک می‌کنند. انتخاب بلبرینگ استاندارد، نصب صحیح و نگهداری منظم، شرایط لازم برای کارکرد بهینه است. گروه صنعتی پرداد با محصولات باکیفیت و خدمات تخصصی، همراه شماست تا بهترین انتخاب را داشته باشید و کسب‌وکارتان را ارتقا دهید.
