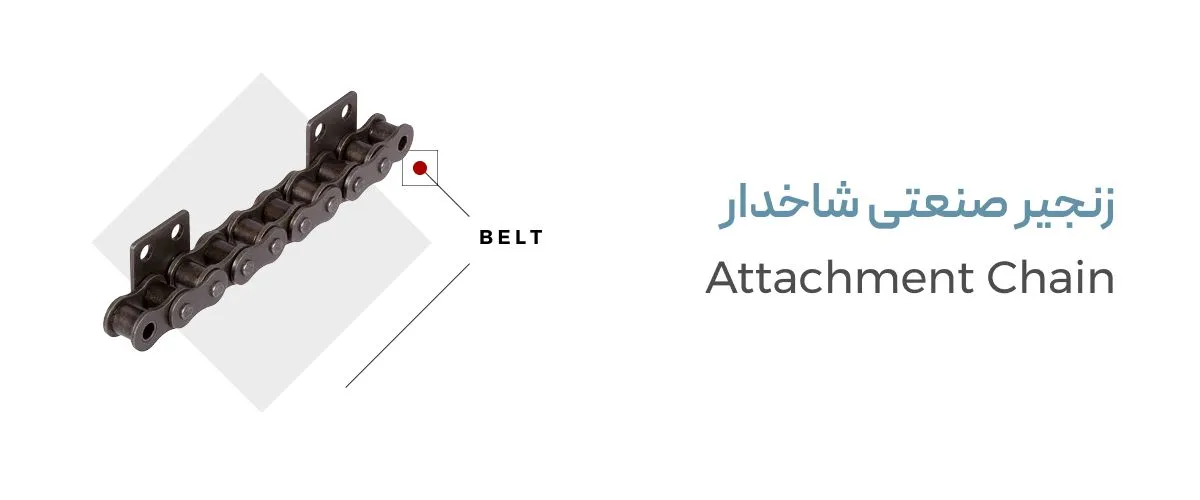

راهنمای انتخاب و خرید زنجیر شاخکدار صنعتی

زنجیرهای صنعتی شاخکدار یکی از مهم‌ترین اجزای خطوط تولید و ماشین‌آلات سنگین محسوب می‌شوند. این زنجیرها در بسیاری از صنایع به عنوان ابزار اصلی انتقال قدرت برای جابه‌جایی قطعات و مواد نیز به کار می‌روند. اگر در صنایع سنگین، خودروسازی، معدن یا حتی مواد غذایی فعال باشید، احتمالاً با این پرسش روبه‌رو شده‌اید که زنجیر شاخکدار دقیقاً چه انواعی دارد و چطور باید بهترین مدل آن را انتخاب کرد؟

این مقاله با هدف پاسخ مستقیم به همین پرسش‌ها نوشته شده است. و رویکرد آن این است که مدیران فنی بتوانند به درستی و بدون آسیب به خطوط تولید نیازمندی خود را برطرف کنند.

استعلام قیمت زنجیر 📞

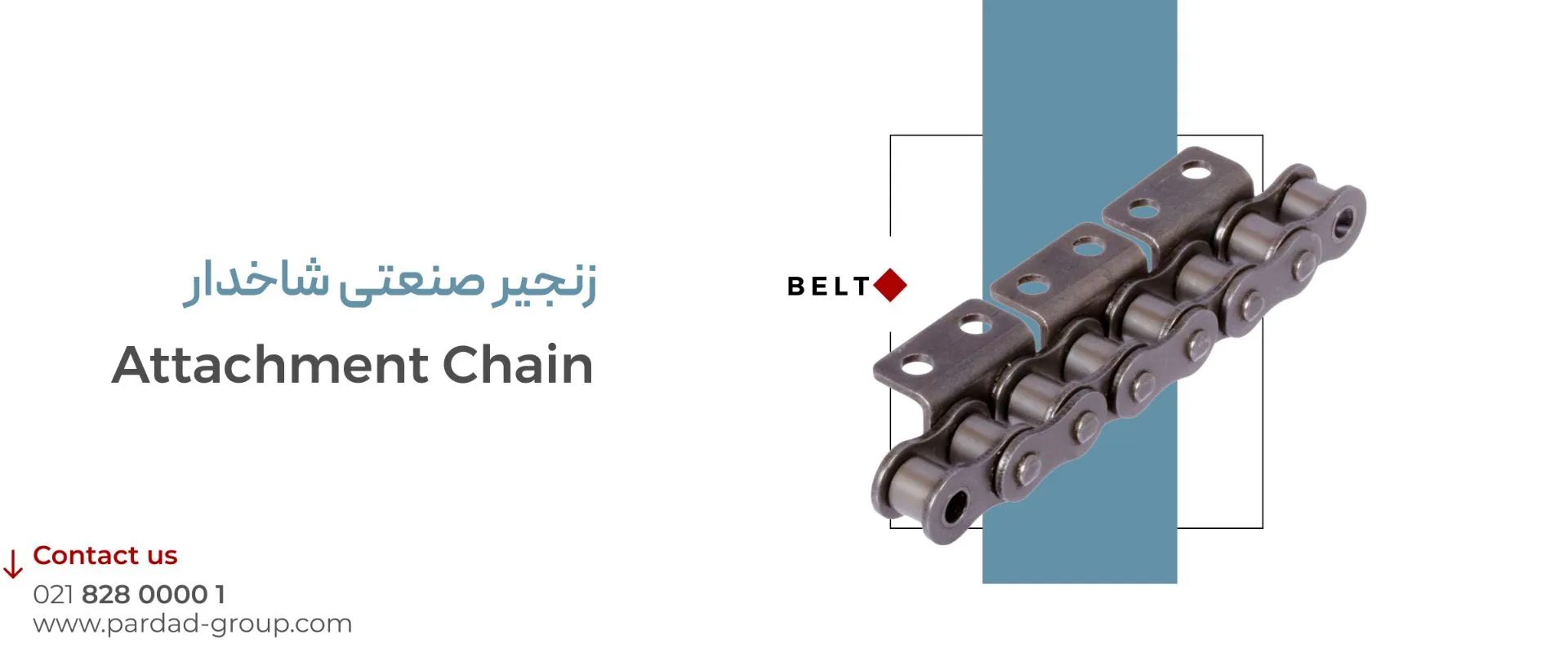

ساختار زنجیر شاخکدار صنعتی و انواع آن

زنجیر شاخکدار صنعتی در اصل نسخه‌ای توسعه‌یافته از زنجیر غلتکی استاندارد است. اما تفاوت اصلی آن در وجود شاخک‌ها یا صفحات اضافه در طرفین زنجیر است. زنجیرهای شاخکدار بر اساس محل نصب شاخک‌ها و تعداد ردیف‌ها به سه گروه دسته‌بندی می‌شوند:

ر دنیای فنی، این دسته‌بندی را به این صورت تفکیک می‌کنیم:

دسته‌بندی زنجیرهای شاخک‌دار بر اساس ساختار و تعداد ردیف

انتخاب تعداد ردیف و جهت شاخک‌ها، تعیین‌کننده اصلی پایداری بار و طول عمر سیستم کانوایر شماست. در ادامه، این دسته‌بندی‌ها را از دو منظر فنی بررسی می‌کنیم:

۱. از نظر جهت قرارگیری شاخک‌ها (یک‌طرفه در مقابل دو‌طرفه)

محل نصب شاخک روی صفحات زنجیر، نحوه تعامل زنجیر با محصول را مشخص می‌کند:

• زنجیر شاخک‌دار یک‌طرفه: در این مدل، شاخک‌ها فقط در یک سمت (چپ یا راست) زنجیر نصب می‌شوند.

  • کدهای استاندارد: سری A (خمیده) و سری SA (صاف).

  • کاربرد: ایده‌آل برای بارهای سبک و مواردی که زنجیر در کناره‌های دیواره کانوایر حرکت کرده و بار از یک سمت به آن تکیه می‌دهد.

• زنجیر شاخک‌دار دوطرفه: شاخک‌ها دقیقاً روبه‌روی هم در هر دو سمت زنجیر قرار می‌گیرند.

  • کدهای استاندارد: سری K (خمیده) و سری SK (صاف).

  • کاربرد: ضروری برای نصب سینی‌ها یا صفحات پهن (Slat) که به دو نقطه اتصال نیاز دارند. این ساختار از پیچش (Torsion) زنجیر تحت بارهای سنگین جلوگیری می‌کند.

۲. از نظر تعداد ردیف (تک، دو و سه ردیفه)

تعداد ردیف‌های زنجیر شاخک‌دار دقیقاً مشابه زنجیرهای غلتکی استاندارد است و مستقیماً با توان انتقال قدرت و مقاومت کششی در ارتباط است:

• زنجیر صنعتی تک ‌ردیفه: محبوب‌ترین گزینه برای اکثر صنایع. این زنجیرها به دلیل وزن پایین و هزینه مقرون‌به‌صرفه، ستون فقرات خطوط بسته‌بندی و صنایع غذایی هستند.

• زنجیر صنعتی دو ردیفه: در پروژه‌هایی که عرض اتصال زیاد است یا وزن محصول می‌تواند باعث خمیدگی پین زنجیر تک‌ردیفه شود، مدل‌های دو ردیفه (Duplex) با توزیع نیروی بهتر پیشنهاد می‌شوند.

• زنجیر صنعتی سه ردیفه: این مدل که برای بارهای فوق‌سنگین و شوک‌های ضربه‌ای شدید (مانند صنایع معدنی و شمش‌های فلزی) طراحی شده، بالاترین سطح پایداری را برای اتصالات بسیار پهن فراهم می‌کند.

💡 نکته فنی برای مدیران سایت و مهندسین

هرچه تعداد ردیف‌ها افزایش می‌یابد (به‌ویژه در مدل‌های سه‌ردیفه)، دقت در هم‌راستایی (Alignment) چرخ‌زنجیرها حیاتی‌تر می‌شود. کوچک‌ترین انحراف در محور شفت باعث می‌شود بار فقط روی یکی از ردیف‌ها بیفتد که نتیجه آن گسیختگی ناگهانی یا استهلاک زودهنگام زنجیر خواهد بود.

استاندارد اتصالات در زنجیر شاخکدار صنعتی

اتصالات زنجیر شاخکدار بر اساس استانداردهای ANSI و DIN ساخته می‌شوند. این اتصالات در واقع همان صفحات یا پین‌هایی هستند که امکان نصب شاخک‌ها یا قطعات اضافی را فراهم می‌کنند. چهار نوع اتصال اصلی شامل A، K، SA و SK هستند:

• A: صفحه خمیده ۹۰ درجه در یک طرف زنجیر
• K: صفحه خمیده ۹۰ درجه در دو طرف زنجیر
• SA: صفحه صاف در یک طرف زنجیر
• SK: صفحه صاف در دو طرف زنجیر

علاوه بر این، نسخه‌های پهن این اتصالات نیز وجود دارند که با حرف W شناخته می‌شوند. برای مثال، WA معادل نسخه پهن اتصال A است.

اتصالات پین بلند

یکی از پرکاربردترین اتصالات در زنجیرهای شاخکدار، پین‌های بلند هستند. این پین‌ها به قطعات اجازه می‌دهند روی زنجیر قرار بگیرند یا از طریق آن جابه‌جا شوند. مدل‌های D1، D3 و D5 رایج‌ترین نمونه‌ها هستند. اگر پین در هر دو سمت امتداد داشته باشد، با پیشوند DD معرفی می‌شود. برای نمونه:

• D1: یک پین بلند در یک سمت
• DD1: پین بلند در دو سمت
• D3: دو پین بلند در یک سمت
• DD3: دو پین در دو سمت

ویژگی‌های زنجیر شاخکدار صنعتی

زنجیرهای شاخکدار به دلیل طراحی خاص خود، مزایای متعددی دارند که آنها را از سایر ابزارهای انتقال نیرو یا حمل مواد متمایز می‌کند. اولین ویژگی مهم این زنجیرها، تحمل بار سنگین است. این زنجیرها می‌توانند فشار چند تُنی را تحمل کنند بدون اینکه دچار شکست یا تغییر شکل شوند.

مقاومت در برابر سایش دومین ویژگی مهم این مدل زنجیر است. به لطف استفاده از فولادهای کربنی یا استیل ضدزنگ، این زنجیرها حتی در محیط‌های مرطوب یا آلوده نیز طول عمر بالایی دارند. قابلیت پوشش دادن فواصل بلند نیز یکی دیگر از ویژگی‌ها است که نشان می‌دهد در خطوط تولید طولانی، به‌ جای نصب چندین تسمه یا نوار نقاله، استفاده از زنجیر شاخکدار ساده‌تر و اقتصادی‌تر است.

مشخصات فنی زنجیر شاخکدار

در جدول زیر می‌توانید خلاصه‌ای از مشخصات فنی این نوع زنجیر را ببینید:

کاربردهای زنجیر شاخکدار صنعتی

زنجیر شاخکدار برای انتقال قطعات سنگین و حجیم در معادن و سنگ‌شکن‌ها به کار می‌روند. در صنایع غذایی، از آنها برای جابه‌جایی بسته‌ها در خطوط پرسرعت استفاده می‌شود.

در خودروسازی، زنجیر شاخکدار وظیفه انتقال قطعات مختلف بین بخش‌های مختلف خط تولید را بر عهده دارد. به خصوص در کشاورزی و الکترونیک هم این زنجیرها جایگاه خاصی دارند؛ مثلاً می‌توان برای انتقال محصولات یا جابه‌جایی بردهای الکترونیکی حساس از آن‌ها استفاده کرد.

راهنمای انتخاب زنجیر شاخکدار مناسب

انتخاب زنجیر شاخکدار مناسب نیازمند بررسی چند عامل کلیدی است. اولین مورد وزن بار است؛ هرچه بار سنگین‌تر باشد، باید سراغ زنجیرهای دو ردیفه یا سه ردیفه بروید. عامل دوم، سرعت خط تولید است. زنجیرهای کوچک‌تر برای سرعت‌های بالاتر مناسب‌اند، در حالی که زنجیرهای بزرگ‌تر بیشتر برای بارهای سنگین طراحی شده‌اند.

شرایط محیطی نیز اهمیت زیادی دارد. در محیط‌های مرطوب یا در تماس با مواد شیمیایی، استفاده از زنجیر استیل ضدزنگ یا روکش نیکل توصیه می‌شود.

راهنمای گام به گام انتخاب زنجیر

انتخاب زنجیر شاخک‌دار صرفاً خرید یک قطعه نیست، بلکه طراحی بخشی از یک سیستم انتقال است. برای یک انتخاب هوشمندانه، این ۵ گام را دنبال کنید:

۱. تحلیل نوع بار و پیکربندی شاخک

شاخک‌ها رابط بین زنجیر و محصول هستند. انتخاب اشتباه باعث لنگر انداختن یا واژگونی بار می‌شود:

• شاخک‌های خمیده (سری A/K): اگر می‌خواهید صفحه‌ای (Slat) را به زنجیر پیچ کنید، از این نوع استفاده کنید. سری K (دو طرف سوراخ) پایداری بیشتری نسبت به سری A (یک طرف سوراخ) دارد.

• شاخک‌های ایستاده (سری SA/SK): مناسب برای هل دادن اجسام یا زمانی که می‌خواهید دیواره‌ای عمودی روی خط ایجاد کنید.

• پین‌های بلند (Extended Pins): بهترین گزینه برای نصب غلتک‌های هرزگرد یا زمانی که زنجیر باید از میان یک قطعه عبور کند.

۲. متریال؛ تطبیق با شرایط محیطی

دغدغه اصلی خریداران، خوردگی و سایش در محیط‌های خاص است:

• فولاد کربنی (Standard Steel): برای بارهای سنگین و محیط‌های خشک. بیشترین مقاومت کششی را دارد.

• استیل ضدزنگ (Stainless Steel): اجباری برای صنایع غذایی، دارویی و محیط‌های با رطوبت بالا. (توجه: قدرت کششی کمتری نسبت به فولاد دارد).

• آبکاری نیکل/داکرومات (Plated): یک راهکار میانی؛ مقاومت به اکسیداسیون بهتر از فولاد و قیمت کمتر از استیل.

۳. دقت در گام (Pitch) و تلرانس جفت‌شدن

در بسیاری از کانوایرها، دو رشته زنجیر به‌صورت موازی حرکت می‌کنند.

نکته کلیدی: اگر دو زنجیر دقیقاً هم‌طول نباشند، شاخک‌ها نسبت به هم کج شده و خط متوقف می‌شود. در زمان انتخاب برند، حتماً زنجیرهایی را انتخاب کنید که قابلیت Matching (جفت‌شدن با تلرانس نزدیک به صفر) را داشته باشند.

۴. فواصل قرارگیری شاخک‌ها (Spacing)

نیاز نیست برای تمام طول زنجیر هزینه‌ی شاخک پرداخت کنید. بر اساس ابعاد محصول، فواصل را مشخص کنید:

• Every Link: روی تمام گام‌ها (برای بارهای کوچک و پیوسته).

• Even/Odd Links: روی گام‌های زوج یا فرد (رایج‌ترین حالت).

• Custom Spacing: فواصل سفارشی (مثلاً هر ۱۰ گام یک شاخک).

۵. برندینگ؛ توازن بین کیفیت و هزینه

در مقاله‌تان می‌توانید این دسته‌بندی را برای راهنمایی کاربر ارائه دهید:

• برندهای رده‌بالا (ژاپنی/اروپایی): مانند Tsubaki، KANA، Wippermann. مناسب برای خطوطی که توقف آن‌ها ضرر میلیاردی دارد.

• برندهای میان‌رده (کره‌ای/تایوانی): مانند DBC یا SY. توازن عالی بین قیمت و کیفیت برای اتوماسیون‌های عمومی.

برندهای اقتصادی (چینی درجه یک): مانند Donghua. انتخابی هوشمندانه برای سیستم‌های کانوایر کشاورزی و بارهای سبک.

جدول خلاصه انتخاب سریع
