بلبرینگ خطی | راهنمای خرید و آشنایی با انواع

بلبرینگ خطی (Linear Bearing) از قطعات صنعتی است که حرکت خطی یک شافت یا ریل را با حداقل اصطکاک، ممکن می‌سازد. این یاتاقان‌ها دارای ساچمه‌ها یا غلتک‌هایی هستند که درون یک محفظه یا بلبرینگ صنعتی قرار گرفته‌اند و بار را در جهت حرکت خطی منتقل می‌کنند. بلبرینگ‌های خطی برای حرکت مستقیم و دقیق به کار می‌روند و برخلاف یاتاقان‌های چرخشی (ball/roller bearings) که در حرکت دورانی استفاده می‌شوند، صلبیت و دقت بالایی در جهت خطی فراهم می‌کنند

انواع بلبرینگ خطی

بلبرینگ‌های خطی قطعات مکانیکی هستند که حرکت مستقیم و صاف روی شفت یا ریل را ممکن می‌کنند و اصطکاک را به حداقل می‌رسانند. انتخاب نوع مناسب آن‌ها برای دقت حرکت و طول عمر تجهیزات صنعتی حیاتی است. در ادامه انواع بلبرینگ خطی را بررسی می‌کنیم.

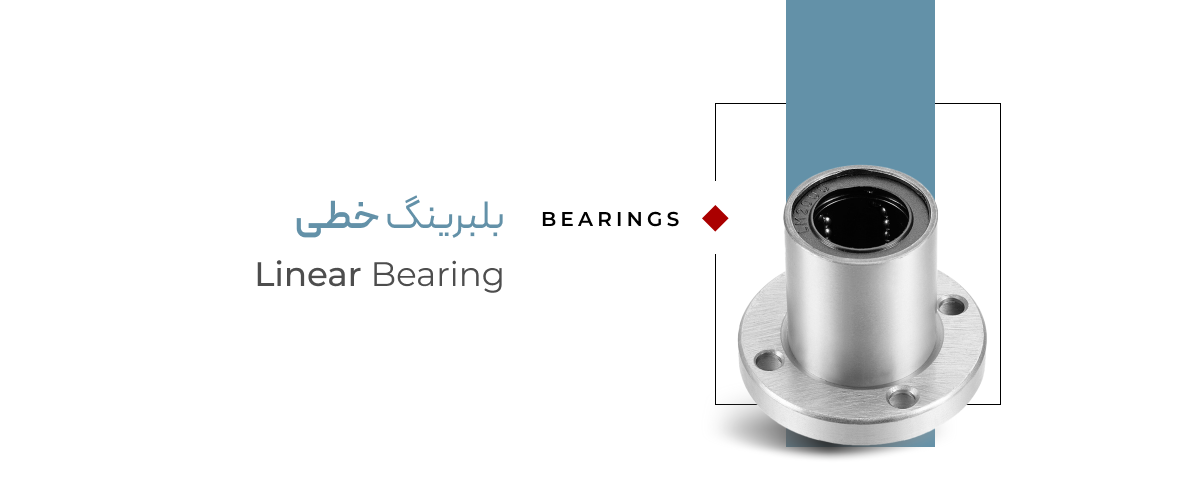

بلبرینگ فلنج‌دار خطی (Flanged Linear Bearing)

 در این نوع، بلبرینگ خطی روی یک بدنه یا محفظه فلنج‌دار قرار گرفته است. فلنج (lِفلنژ) یک سطح تخت مدور یا مربعی قرار دارد که امکان نصب و فیکساسیون بلبرینگ را روی قاب یا بدنه دستگاه فراهم می‌کند. برای نمونه، واحدهای بلبرینگ خطی فلنج‌دار مانند سری‌ LVCR شرکت SKF شامل یک محفظه چدنی فلنج‌دار با یاتاقان توپ خودنگهدار (LBCR) هستند که بلبرینگ درون آن نصب شده است.

بلبرینگ بلوکی خطی (Block/Pillow Block Linear Bearing)

 این نوع بلبرینگ شامل یک یونیت (واحد) پیش‌مونتاژشده بوده که بلبرینگ خطی را به همراه محفظه یا قاب آن در بر می‌گیرد. بلبرینگ خطی بلوکی شامل خود بلبرینگ و یک بلوک پایه (پایه یا هوزینگ) است که با پیچ به سازه متصل می‌شود. بلبرینگ‌های خطی بلوکی برای حمایت دقیق شافت و تحمل بارهای شعاعی و محوری طراحی شده‌اند.

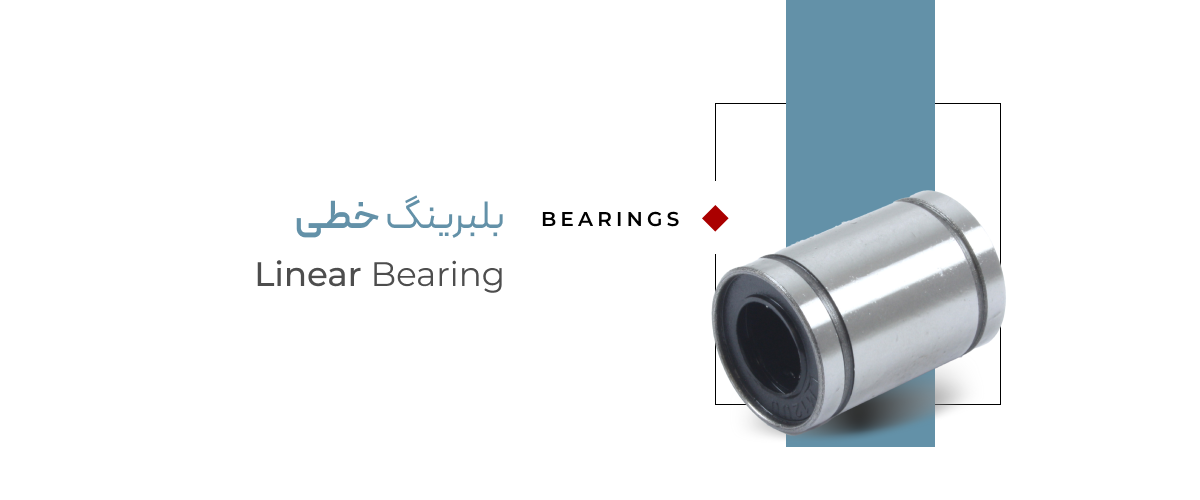

بلبرینگ خطی بلند و کوتاه (سری LM…UU و LME…UU)

در این گروه بلبرینگ‌های توپی استاندارد، LM به مدل کوتاه و LME به مدل بلند (طول طولانی‌تر) اشاره دارد. این یاتاقان‌ها دارای پوسته فولادی و ریل استوانه‌ای هستند که تعداد زیادی ساچمه درون آن‌ها قرار دارد. طول بیشتر سری LME نسبت به LM باعث افزایش ظرفیت بار و صلبیت می‌شود.

 این مدل‌ها در اکثر دستگاه‌های CNC و تجهیزات پرینتر سه‌بعدی کاربرد دارند و در اندازه‌های مختلف عرضه می‌شوند.

بلبرینگ خطی باز و بسته (Open/Closed)

برخی بلبرینگ‌های خطی در مدل‌های باز (Open) و بسته (Closed) عرضه می‌شوند. در مدل باز، بلبرینگ فاقد درپوش جانبی یا آب‌بندی است و ساچمه‌ها در معرض محیط قرار دارند. در مدل بسته (عموما با پسوند UU) قطعه دارای نوارهای لاستیکی در دو طرف است که ورود گردوغبار و رطوبت را محدود می‌کند.

نکات مهم در انتخاب و خرید بلبرینگ خطی

انتخاب بلبرینگ خطی مناسب در دقت، سرعت و طول عمر سیستم‌های مکانیکی نقش کلیدی دارد. شناخت ویژگی‌های فنی، نوع حرکت و شرایط کاری از بروز مشکلات عملکردی جلوگیری می‌کند. برخی از نکات مهم عبارتند از:

• قطر و طول شافت: اولین نکته تعیین قطر مورد نیاز شافت (میله) و طول حرکت است. بلبرینگ باید منطبق با قطر شافت انتخاب شود. طول یاتاقان مناسب (کوتاه یا بلند) با توجه به بار و صلبیت لازم تعیین می‌گردد.
• نوع و جهت بار: بررسی کنید بار اصلی وارد بر بلبرینگ از چه جهتی است (بار شعاعی یا محوری) و میزان بار چقدر است. برخی بلبرینگ‌های خطی می‌توانند بارهای ترکیبی را تحمل کنند.
• جنس بدنه و جنس ساچمه‌ها: بلبرینگ‌های خطی از فولاد سخت‌کاری‌شده ساخته می‌شوند. در موارد خاص، مانند صنایع غذایی یا محیط‌های خوردنده، مدل‌های استنلس استیل یا ضدزنگ بکار می‌روند.
• شرایط محیطی: دما، رطوبت، وجود گردوغبار یا مواد شیمیایی در محیط عملکرد مهم است. استفاده از بلبرینگ‌های دارای آب‌بندی یا پوشش محافظ در محیط‌های آلوده یا مرطوب مناسب خواهد بود.
• برند و کیفیت ساخت: برندهای معتبر کیفیت ساخت بالاتر، دقت تولید بیشتر و خدمات پس از فروش بهتری دارند. خرید از برندهای شناخته شده می‌تواند ریسک خرابی زودهنگام را کاهش دهد.

برندهای معتبر بلبرینگ خطی

برندهای زیر از مشهورترین تولیدکنندگان بلبرینگ‌های خطی (و سایر انواع بلبرینگ) در جهان هستند:

•  SKF (سوئد)
•  FAG و INA (آلمان، متعلق به گروه Schaeffler)
•  NSK، NTN، NACHI و KOYO (ژاپنی)
•  NB (Nippon Bearing، ژاپن)
• و HIWIN (تایوان).

 به عنوان نمونه، SKF با دارا بودن سابقه طولانی در تولید انواع یاتاقان صنعتی، محصولات با کیفیتی در خط تولید بلبرینگ خطی خود دارد. FAG و INA نیز به عنوان زیرمجموعه‌های شرکت شفرلر (Schaeffler) از تولیدکنندگان مطرح سیستم‌های راهنمایی خطی مدولار هستند. در جدول زیر حوزه‌های کلی کاربرد این برندها آمده است:



جدول مشخصات فنی نمونه‌ (مشخصات مدل‌های رایج)

جدول زیر نمونه‌ای از مشخصات رایج است؛ اندازه‌ها و جزئیات فنی بسته به سازنده و مدل تغییر خواهد کرد.



عوامل موثر بر قیمت بلبرینگ خطی

قیمت نهایی بلبرینگ خطی تحت تاثیر چند عامل قرار می‌گیرد که برخی از آن‌ها عبارتند از:

• دقت ساخت و کیفیت مواد: یاتاقان‌های با دقت بالاتر (Precision) یا جنس ضدزنگ معمولا گران‌تر هستند.
• اندازه و ابعاد: بلبرینگ‌های بزرگ‌تر و با طراحی ویژه (فرضا طول بلندتر یا با ظرفیت بالاتر) قیمت بیشتری دارند.
• مدل باز یا بسته: بلبرینگ‌های آب‌بندی‌شده (بسته) به دلیل عناصر اضافی و فرآیند ساخت پیچیده‌تر گران‌ترند.
• برند: محصولات برندهای معتبر هزینه‌ بیشتر و ضمانت بالاتری دارند.
• شرایط خاص طراحی: در صورت نیاز به شخصی‌سازی یا سفارش قطعه خاص (فرضا روکش مخصوص یا تحمل دمای بالا)، قیمت افزایش خواهد یافت.



خرید بلبرینگ خطی از گروه صنعتی پرداد

گروه صنعتی پرداد انواع بلبرینگ و رولبرینگ صنعتی از جمله بلبرینگ‌های خطی برندهای معتبر جهانی در اختیار صنایع تولیدی و خطوط اتوماسیون قرار می‌دهد.

 در این مجموعه، علاوه بر بلبرینگ‌های خطی، انواع رولبرینگ صنعتی، یاتاقان‌های نمدار و توپی نیز ارائه می‌شود. کارشناسان پرداد آماده‌ مشاوره تخصصی در انتخاب بلبرینگ مناسب و ارائه استعلام قیمت هستند. برای دریافت راهنمایی فنی و اطلاعات بیشتر درباره موجودی و قیمت انواع بلبرینگ خطی، همین حالا با گروه صنعتی پرداد تماس بگیرید.
