بلبرینگ چشمی با دوام بالا ویژه ماشینآلات صنعتی
در بسیاری از ماشینآلات صنعتی، یکی از چالشهای اساسی، تحمل همزمان بارهای شعاعی و محوری در کنار حرکت مفصلی دقیق است. استفاده از قطعات نامناسب یا انتخاب اشتباه بلبرینگ صنعتی میتواند باعث افزایش اصطکاک، کاهش دقت عملکرد، استهلاک زودهنگام قطعات و در نهایت توقفهای پرهزینه خط تولید شود.
این مشکل زمانی جدیتر میشود که ماشینآلات در شرایط سخت کاری، بارهای دینامیکی بالا یا محیطهای آلوده و متغیر دمایی فعالیت کنند. در چنین شرایطی، بلبرینگهایی که عمر مفید پایینی دارند یا نیازمند نگهداری مداوم هستند، نهتنها بهرهوری تجهیزات را کاهش میدهند، بلکه هزینههای تعمیر و نگهداری را نیز بهطور چشمگیری افزایش میدهند.
بلبرینگ چشمی (Rod End Bearing) راهکاری مهندسیشده برای حل این چالشهاست. این نوع بلبرینگ با توان تحمل بالای بارهای شعاعی و محوری، قابلیت جبران ناهمترازی زاویهای و عمر کاری طولانی، نقش مهمی در بهبود عملکرد و افزایش دوام ماشینآلات ایفا میکند. در همین راستا، گروه صنعتی پرداد با تأمین انواع بلبرینگ چشمی از برندهای معتبر جهانی مانند SKF، FAG، NSK و FK Bearing و ارائه مشاوره فنی تخصصی، انتخابی مطمئن را برای صنعتگران فراهم کرده است. در این مقاله به بررسی کامل بلبرینگ چشمی، اجزا، مزایا، انواع و کاربردهای آن میپردازیم.

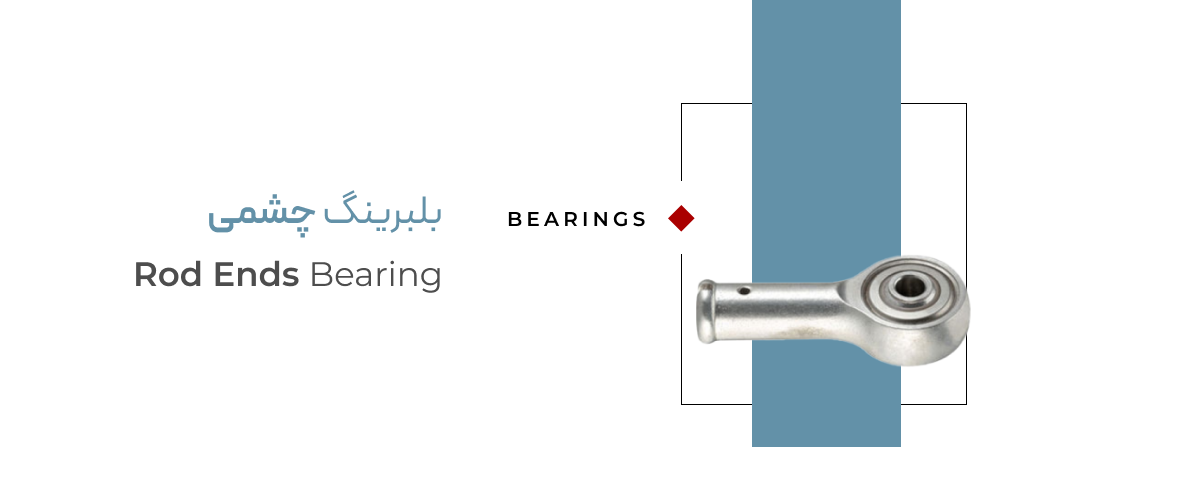

بلبرینگ چشمی چیست و چه کاری انجام میدهد؟
بلبرینگ چشمی که با نامهای Heim Joint یا Rose Joint هم شناخته میشود، نوعی بلبرینگ کروی مفصلی است که برای اتصال قطعات متحرک و انتقال بار در شرایطی طراحی شده که حرکت زاویهای، چرخشی و ناهمترازی بهطور همزمان وجود دارد.
در این بلبرینگ، یک گوی کروی (Ball) درون بدنهای فلزی و ثابت قرار میگیرد و به یک میله یا رزوه اتصال متصل است. این ساختار باعث میشود بلبرینگ چشمی بدون نیاز به قطعات واسطه، مستقیماً در سیستم نصب شود و در عین حال بتواند بارهای شعاعی و محوری بالا را تحمل کند.
یکی از مزیتهای مهم بلبرینگ چشمی این است که با تبدیل اصطکاک لغزشی به حرکت روان مفصلی، از ایجاد لقی، سایش زودهنگام و شکست قطعات جلوگیری میکند. به همین دلیل، در بسیاری از مدلهابهویژه نوع بدون نیاز به نگهداری نیازی به روانکاری یا سرویس مداوم وجود ندارد.
تفاوت بلبرینگ چشمی با بلبرینگهای دیگر چیست؟
تفاوت اصلی بلبرینگ چشمی با سایر بلبرینگهای کروی ساده در نحوه اتصال و کاربرد نهایی آن است. بلبرینگ چشمی علاوه بر ساختار کروی داخلی، دارای میله یا رزوه اتصال یکپارچه با بدنه خارجی است؛ ویژگیای که در بلبرینگهای کروی معمولی وجود ندارد.
در بلبرینگهای کروی ساده، تنها یک گوی درون یک رینگ قرار دارد و برای نصب آنها باید قطعهای مجزا برای اتصال یا مفصلسازی طراحی شود. اما در بلبرینگ چشمی، همین ساختار کروی بهصورت یکپارچه به یک شفت رزوهدار (نری یا مادگی) متصل است. این موضوع باعث میشود:
-
نصب سریعتر و سادهتر انجام شود
-
دقت اتصال افزایش پیدا کند
-
لقی و خطای مونتاژ کاهش یابد
-
نیاز به طراحی و ساخت قطعات واسطه حذف شود
به همین دلیل، بلبرینگهای چشمی گزینهای ایدهآل برای سیستمهایی هستند که همزمان به حرکت مفصلی، تحمل بار بالا و اتصال مستقیم به سازه نیاز دارند؛ مثل سیستمهای تعلیق، لینکها و مکانیزمهای هیدرولیکی.

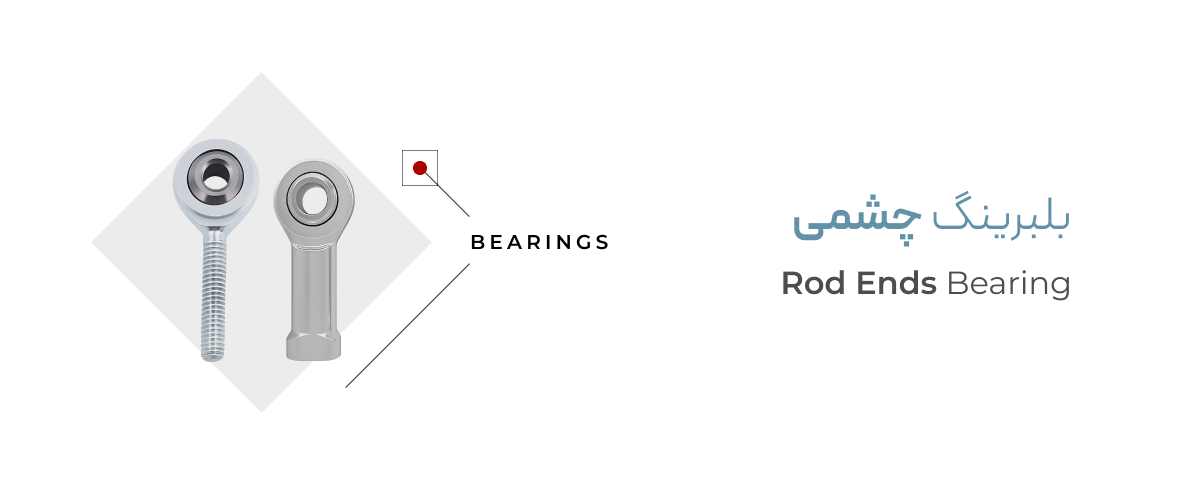

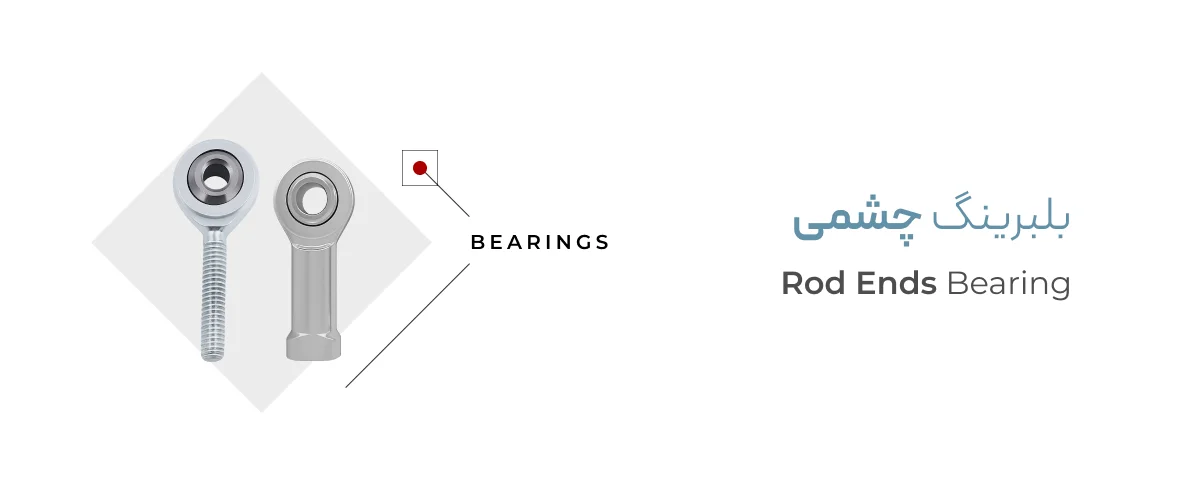

انواع بلبرینگ چشمی و کاربرد هرکدام
بلبرینگهای چشمی در مدلها و ساختارهای مختلفی تولید میشوند تا پاسخگوی نیازهای متفاوت صنعتی باشند. انتخاب نوع مناسب، تأثیر مستقیمی بر عمر قطعه، ایمنی سیستم و عملکرد ماشینآلات دارد. در جدول زیر، رایجترین انواع بلبرینگ چشمی به همراه ویژگیها و کاربرد آنها آورده شده است:
| نوع بلبرینگ چشمی | ویژگی اصلی | جنس رایج | مناسب چه کاربردی است؟ |
|---|---|---|---|
| مدل نری (Male Rod End) | دارای شفت رزوهدار نری برای اتصال مستقیم | رینگ داخلی فولادی، رینگ خارجی برنزی | اتصال مستقیم به قطعه یا یاتاقان بدون نیاز به رابط اضافی |
| مدل مادگی (Female Rod End) | دارای سوراخ رزوهدار مادگی | فولاد پرکربن–کروم | نصب روی پیچ، پایه یا سازههایی با اتصال پیچشونده |
| بلبرینگ کروی (Joint Bearing) | بدون رزوه، فقط شامل رینگ داخلی و خارجی | رینگ داخلی و خارجی فولادی | مناسب حرکتهای رفتوبرگشتی و بارهای سنگین صنعتی |
| بلبرینگ چشمی بدون نیاز به نگهداری (Maintenance-Free) | معمولاً رزوهدار (نری یا مادگی) و خودلغزنده | فولاد پرکربن–کروم + مواد خودروانکار | کاربردهای سخت، محیطهای آلوده یا نقاط با دسترسی محدود |
کدام نوع بلبرینگ چشمی برای شما مناسب است؟
اگر نیاز به نصب سریع و اتصال مستقیم دارید، مدلهای نری یا مادگی انتخاب مناسبی هستند.
در مقابل، برای بارهای بسیار سنگین یا حرکتهای رفتوبرگشتی مداوم، بلبرینگهای کروی بدون رزوه عملکرد بهتری دارند.
همچنین، در شرایطی که امکان سرویس و روانکاری وجود ندارد، استفاده از بلبرینگهای چشمی بدون نیاز به نگهداری میتواند هزینههای تعمیرات را بهطور قابلتوجهی کاهش دهد.
مزیتهای بلبرینگ چشمی چیست و چرا انتخاب مناسبی است؟
بلبرینگ چشمی بهدلیل طراحی مفصلی و ساختار مهندسیشده، مزیتهایی دارد که آن را به گزینهای قابلاعتماد در بسیاری از کاربردهای صنعتی تبدیل میکند. مهمترین مزیتهای این قطعه عبارتاند از:
- ایجاد حرکت مفصلی روان و کنترلشده: بلبرینگ چشمی امکان حرکت چرخشی و زاویهای همزمان را فراهم میکند. این ویژگی باعث میشود قطعات متصل، بدون ایجاد تنش اضافی یا لقی، در جهتهای مختلف حرکت کنند؛ موضوعی که در سیستمهای تعلیق، لینکها و مکانیزمهای مفصلی اهمیت زیادی دارد.
- تحمل همزمان بارهای شعاعی و محوری: یکی از مهمترین مزیتهای بلبرینگهای چشمی، توانایی تحمل بارهای ترکیبی (شعاعی و محوری) است. به همین دلیل، این بلبرینگها برای کاربردهایی با نیروهای دینامیکی بالا، ضربه و بارهای سنگین گزینهای مطمئن محسوب میشوند.
- انعطافپذیری بالا در کاربردهای مختلف: تنوع در ابعاد، نوع رزوه (نری و مادگی)، متریال و طراحی باعث شده بلبرینگهای چشمی در صنایع مختلف خودرو و کشاورزی گرفته تا ماشینآلات صنعتی و هوافضا—قابل استفاده باشند. این چندمنظوره بودن، دست طراحان و مهندسان را در انتخاب باز میگذارد.
- کاهش نیاز به نگهداری و هزینههای تعمیرات: در بسیاری از مدلهای جدید بلبرینگ چشمی، از مواد خودلغزنده یا طراحی بدون نیاز به روانکاری استفاده میشود. این ویژگی باعث کاهش اصطکاک، افزایش عمر مفید قطعه و حذف نیاز به سرویسهای مداوم میشود؛ بهخصوص در محیطهایی که دسترسی به قطعه دشوار است.
- افزایش دوام و ایمنی سیستم: با کاهش سایش، جلوگیری از لقی و کنترل بهتر نیروها، بلبرینگ چشمی به افزایش عمر سایر قطعات سیستم نیز کمک میکند. این موضوع مستقیماً روی ایمنی، پایداری عملکرد و کاهش توقفهای ناخواسته تجهیزات تأثیرگذار است.
کاربرد بلبرینگ چشمی چیست؟
مهمترین کاربردهای بلبرینگهای چشمی عبارت هستند از:
1_ خودرو و موتوراسپرت
بلبرینگهای چشمی در خودروهای مسابقهای و معمولی استحکام و دقت سیستمهای حیاتی را تضمین میکنند.
کاربردها:
- سیستم تعلیق: این قطعات باعث مدیریت تنشهای ناشی از جادههای ناهموار میشوند و کمک میکنند که بازوهای تعلیق به نرمی بچرخند.
- سیستم فرمان: با این قطعات، سیستم فرمان خودرو دقیق عمل میکند و ورودی راننده به درستی به چرخها منتقل میشود.
- تنظیم عملکرد در مسابقات: در موتوراسپرتها، این قطعات برای تنظیم دقیق تعلیق متناسب با شرایط پیست به کار میآیند. این قطعات توانایی تحمل بار زیادی را دارند و برای همین جهت استفاده در محیطهای مسابقهای مناسب هستند.
2_ هوافضا و هوانوردی
بلبرینگهای چشمی وزن سبک و مقاومت بالایی دارند و تنشها و حرکات را کنترل میکنند، برای همین، گزینهای مناسب برای صنعت هوافضا و هوانوردی هستند.
کاربردها:
- ارابه فرود و سطوح کنترلی: این قطعات دوران قابلاعتمادی دارند و باعث عملکرد روان ارابه فرود و تنظیم سطوح کنترلی مثل سکان میشوند.
- ماشینآلات هوافضایی: از آنجا که بلبرینگ چشمی در شرایط سخت (مثل گرمای زیاد یا خلأ) بهخوبی کار میکند، گزینهای مناسب برای تجهیزات ماهوارهای است.
3_ ماشینآلات صنعتی و تجهیزات سنگین
از آنجا که بلبرینگهای چشمی در شرایط سخت هم کارکرد روانی دارند، برای ماشینآلات صنعتی و تجهیزات سنگین به کار میآیند.
کاربردها:
- سیستمهای هیدرولیک: این قطعات در تجهیزات هیدرولیکی مثل جرثقیلها، نیروهای عظیم را مدیریت میکنند.
- مفاصل مفصلی: این قطعات به ماشینها امکانی را میدهند تا مطابق نیاز بچرخند و خم شوند.
4_ تجهیزات کشاورزی و ساختمانی
ماشینآلاتی که در صنعت کشاورزی و ساختمانسازی استفاده میشوند، باید دوام بالا و کارآیی مناسبی داشته باشند؛ برای همین، بلبرینگ چشمی در این صنعت نیز به کار میآید.
کاربردها:
- حرکت بارهای سنگین: بلبرینگهای چشمی در سیستمهای هیدرولیک و تجهیزات سنگین ساختمانی (مثل بیل مکانیکی) کاربرد دارند. این بلبرینگها شرایطی را فراهم میسازند تا این دستگاهها بتوانند بارهایی با وزن زیاد را بلند کنند و بچرخانند.
- عملکرد قابلاعتماد: طراحی بلبرینگهای چشمی بهگونهای است که خاک، رطوبت و تغییرات دما را تحمل میکنند و در صورت استفاده در شرایط سخت، همچنان مقاوم هستند.
برندهای تولیدکننده بلبرینگ چشمی
| برند | کشور سازنده | کیفیت ساخت | تحمل بار | طول عمر | بازه قیمتی | مناسب چه کاربردی است؟ |
|---|---|---|---|---|---|---|
| بلبرینگ SKF |
سوئد | بسیار بالا | بسیار بالا | طولانی | بالا | ماشینآلات سنگین، کاربردهای حساس، بارهای دینامیکی شدید |
| بلبرینگ FAG |
آلمان | بسیار بالا | بالا | طولانی | بالا | تجهیزات صنعتی دقیق، خطوط تولید با سیکل کاری بالا |
| بلبرینگ NSK |
ژاپن | بالا | متوسط تا بالا | بالا | متوسط | صنایع خودرویی، ماشینآلات نیمهسنگین |
| بلبرینگ KOYO |
ژاپن | بالا | بالا | بالا | متوسط | سیستم تعلیق و فرمان، کاربردهای صنعتی با بار متغیر |
| بلبرینگ Nachi | ژاپن | بالا | متوسط تا بالا | بالا | متوسط | کاربردهای عمومی صنعتی و خودرویی |
| بلبرینگ KG | هند / چین | متوسط | متوسط | متوسط | اقتصادی | تجهیزات سبک، پروژههای با محدودیت بودجه |
در بازار بلبرینگ ایران سه رده اصلی از نظر کشور سازنده بیشترین سهم را دارند: آلمانی، ژاپنی و چینی. هر کدام از این گروهها ویژگیهای فنی، کیفیت ساخت و قیمتگذاری متفاوتی دارند و آگاهی از این تفاوتها باعث میشود انتخاب هوشمندانهتری هنگام خرید داشته باشید.
بلبرینگهای آلمانی (مانند FAG ،INA ،SKF Germany) معمولاً در بالاترین رده کیفیت قرار میگیرند. این محصولات با استانداردهای بسیار دقیق، فولادهای آلیاژی مقاوم و کنترل کیفیت سختگیرانه تولید میشوند. نتیجه آن عمر کاری بالا، عملکرد پایدار در بارهای سنگین و حداقل لرزش است. به همین دلیل در صنایع حساس مثل فولاد، نفت و گاز، ماشینآلات سنگین و تجهیزات سرعتبالا بیشترین استفاده را دارند.
بلبرینگهای ژاپنی (مثل NSK، NTN، KOYO، NACHI) در کنار دقت بالا و کیفیت ثابت، بهخاطر فناوری ساخت پیشرفته و قیمت منطقیتر نسبت به محصولات آلمانی شهرت دارند. این گروه به دلیل تعادل ایدهآل بین قیمت و طول عمر، گزینه محبوب بسیاری از کارخانهها و ماشینسازان محسوب میشود. ژاپنیها برای دستگاههای صنعتی عمومی تا نیمهسنگین بهترین انتخاب هستند.
در نهایت بلبرینگهای چینی از نظر قیمت اقتصادیترین گزینه بازار به شمار میآیند. اگرچه کیفیت آنها در سالهای اخیر بهبود چشمگیری داشته، اما همچنان بیشتر برای کاربریهای سبک تا متوسط توصیه میشوند. برندهای سطح بالای چینی میتوانند پاسخگوی نیازهای کارخانهها با بودجه محدود باشند، اما در شرایط بار سنگین یا کارکرد طولانیمدت، برندهای ژاپنی و آلمانی عملکرد مطمئنتری ارائه میدهند.
انتخاب بین این سه رده کاملاً به بودجه، شرایط کاری ماشینآلات و اهمیت دوام بستگی دارد. اگر اولویت شما بالاترین کیفیت ممکن است، آلمانیها بهترین هستند. اگر کیفیت خوب و قیمت منطقی میخواهید، ژاپنیها انتخاب هوشمندانهتریاند. اما اگر پروژه کمهزینه دارید، برندهای معتبر چینی میتوانند نیاز شما را بهصرفه برطرف کنند.
اشتباهات رایج در انتخاب بلبرینگ چشمی
انتخاب نادرست بلبرینگ چشمی میتواند منجر به کاهش عمر قطعه، افزایش هزینه تعمیرات و توقف ناخواسته تجهیزات شود. برای جلوگیری از این مشکلات، از رایجترین خطاها آگاه باشید:
انتخاب بلبرینگ با ظرفیت کمتر از بار واقعی
-
بسیاری از صنعتگران بلبرینگی را انتخاب میکنند که توان تحمل بار واقعی سیستم را ندارد.
-
نتیجه: سایش سریع، افزایش لقی و خرابی زودهنگام قطعه.
نادیده گرفتن شرایط محیطی
-
محیطهای با رطوبت بالا، گردوغبار، مواد شیمیایی یا دماهای شدید میتوانند عملکرد بلبرینگ را کاهش دهند.
-
انتخاب بلبرینگ نامناسب محیطی باعث کاهش روانی حرکت و افزایش اصطکاک میشود.
خرید از برندهای نامعتبر یا بدون گواهی اصالت
-
بلبرینگهای چشمی غیر اصل یا برندهای ناشناخته معمولاً کیفیت و تلرانسهای دقیق ندارند.
-
نتیجه: عملکرد غیرقابلاعتماد، کاهش عمر مفید قطعه و هزینههای تعمیرات بالا.
در انتخاب بلبرینگ چشمی به چه نکاتی دقت کنیم؟
مهمترین نکاتی که عملکرد بهینه بلبرینگهای چشمی را تضمین میکنند و در حین خرید باید به آنها دقت کنید، عبارت هستند از:
- ظرفیت بار: بیشترین باری که بلبرینگ چشمی میتواند بدون افت عملکرد تحمل کند، چقدر است؟ تحمل ظرفیت بار به عوامل مختلفی مثل قطر گوی، جنس مواد، طراحی رینگ و بدنه بستگی دارد.
- قابلیت تحمل ناهمترازی زاویهای: این قطعات میتوانند ناهمترازی زاویهای را تحمل کنند. مهندسان باید قبل از خرید بلبرینگ چشمی، ناهمترازی زاویهای مورد نیاز خود را بهدست آورند و بر اساس آن این قطعه را بخرند.
- محدوده دمایی کاری: دمای بسیار بالا یا پایین میتواند روی عملکرد یک قطعه تاثیر بگذارد. شما باید ضریب انبساط حرارتی، تغییرات حرارتی احتمالی و حداکثر و حداقل دمای کاری محیط مورد نظر را بهدست آورید و سپس برای خرید بلبرینگ چشمی اقدام کنید.
- شرایط محیطی: محیط را بررسی کنید تا از وجود عواملی مثل رطوبت، مواد شیمیایی یا گردوغبار در آنجا مطلع شوید. حالا، باید با توجه شرایط محیطی، بلبرینگی را بخرید که پوشش محافظ مناسبی دارد و نسبت به خوردگی مقاوم است.
قیمت بلبرینگ چشمی
از آنجا که عمدتاً بلبرینگ چشمی محصولی وارداتی است و از طریق برندهای جهانی مختلف وارد کشورمان میشود، قیمت آن تحت تاثیر عوامل بسیاری قرار دارد؛ بنابراین، نمیتوان قیمت واحدی برای این محصول تعریف کرد. در اینجا، مهمترین عوامل تاثیرگذار بر قیمت بلبرینگ چشمی را بررسی میکنیم:
گمرک: در صورت عدم ترخیص بلبرینگ در زمان مناسب، قیمت آن در بازار افزایش پیدا میکند.
نوسانات ارزی: هرگونه تغییر در قیمت دلار میتوانید باعث افزایش یا کاهش قیمت بلبرینگ چشمی شود؛ چون قیمت این محصول تحت تاثیر نرخ ارز است.
برند تولیدکننده: برندهای معتبر بهدلیل استفاده از متریال باکیفیت و فناورهای پیشرفته در ساخت محصول، قیمت بیشتری برای محصولاتشان در نظر میگیرند.
متریال: نوع مواد اولیه که برای ساخت بلبرینگ چشمی استفاده میشود، روی قیمت آن تاثیر دارد؛ مثلاً بلبرینگ کروم استیل با قیمت بالایی به فروش میرسد.
برای اطلاع از جدیدترین قیمتهای بلبرینگ چشمی برندهای مختلف با کارشناسات مجموعه پرداد تماس بگیرید.
خرید بلبرینگ چشمی از گروه صنعتی پرداد
در بازار امروز، پیدا کردن بلبرینگ چشمی اصل از برندهای معتبر جهانی کار سادهای نیست. تحریمها، محدودیتهای وارداتی و حضور کالاهای بیکیفیت یا تقلبی باعث شده بسیاری از صنعتگران با قطعاتی مواجه شوند که عمر کوتاه، تلرانس نامناسب و عملکرد غیرقابلاعتماد دارند.
استفاده از بلبرینگ چشمی نامرغوب میتواند هزینههای پنهان زیادی به همراه داشته باشد؛از خرابی زودهنگام قطعه و توقف ماشینآلات گرفته تا افزایش هزینه تعمیرات و حتی به خطر افتادن ایمنی تجهیزات. در چنین شرایطی، یک انتخاب اشتباه در خرید میتواند به خسارتهای سنگین صنعتی منجر شود.
گروه صنعتی پرداد با تمرکز بر تأمین مستقیم و اصولی انواع بلبرینگ چشمی و رولبرینگ از برندهای معتبر جهانی مانند SKF، Koyo، NSK و … این دغدغه را برطرف کرده است. پرداد با ارائه مشاوره فنی تخصصی و تضمین اصالت کالا، به شما کمک میکند دقیقاً همان بلبرینگی را انتخاب کنید که متناسب با شرایط کاری شماست.
مزایای خرید از گروه صنعتی پرداد:
-
مشاوره فنی تخصصی قبل از خرید برای انتخاب صحیح
-
تأمین محصولات اصل و گواهیدار از برندهای معتبر
-
دسترسی به کاتالوگها و مشخصات فنی رسمی
-
پشتیبانی و همراهی پس از فروش
اگر بهدنبال کاهش هزینههای تعمیرات، افزایش عمر تجهیزات و خریدی آگاهانه هستید، پرداد انتخابی مطمئن برای تأمین بلبرینگ چشمی است.
