توقف خط تولید به دلیل خرابی رولبرینگ صنعتی ، به‌ویژه در صنایع سنگین مانند فولاد، سیمان و معدن، هزینه‌های زیادی ایجاد می‌کند. انتخاب رولبرینگ مناسب بر اساس ظرفیت بار، نوع قفسه و محدوده دمای کاری کلید افزایش عمر تجهیزات و کاهش توقف غیرمنتظره است.
 در این مقاله، با ساختار، انواع و نکات فنی رولبرینگ بشکه‌ای NACHI آشنا می‌شوید تا مهندسان و مدیران خرید بتوانند تصمیمی دقیق و عملی برای خطوط تولید خود اتخاذ کنند.

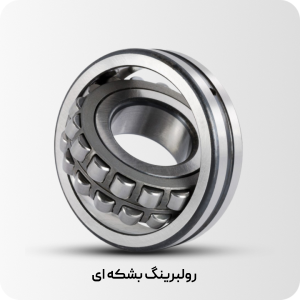

رولبرینگ بشکه‌ای چیست؟

رولبرینگ بشکه‌ای یک نوع رولبرینگ صنعتی پیشرفته است که به دلیل شکل ساچمه‌های گرد و بشکه‌ای خود، توانایی تحمل هم‌زمان بارهای سنگین شعاعی (از اطراف) و محوری (از بالا و پایین) را دارد. به زبان ساده، این قطعه مانند یک تکیه‌گاه مقاوم عمل می‌کند و به ماشین‌آلات اجازه می‌دهد با کمترین اصطکاک و بیشترین دوام کار کنند. به همین دلیل است که در صنایع سنگین مثل فولاد، معدن، سیمان و حتی تجهیزات کشاورزی، استفاده از رولبرینگ بشکه‌ای به‌وفور دیده می‌شود. برند NACHI یکی از تولیدکنندگان معتبر این نوع رولبرینگ است که کیفیت و طول عمر بالای محصولاتش شناخته‌شده است.

ویژگی خودتنظیمی (Self-aligning) امکان جبران انحراف شافت تا ۲ درجه را فراهم می‌کند. رولبرینگ فشار را به طور یکنواخت پخش می‌کند و لرزش یا خرابی سریع دستگاه را کاهش می‌دهد. این قابلیت باعث می‌شود ماشین‌آلات در شرایط سخت و تحت بارهای سنگین، بدون ایجاد لرزش یا خرابی سریع به کار ادامه دهند.

طبق کاتالوگ رسمی NACHI، مدل 22318EW33 ظرفیت بار دینامیکی شعاعی 510 kN دارد و خاصیت Self-aligning تا زاویه ۲ درجه انحراف شافت را جبران می‌کند.

ساختار و اجزای رولبرینگ بشکه‌ای NACHI

رولبرینگ بشکه‌ای NACHI از چند بخش اصلی تشکیل شده که هرکدام نقش مهمی در عملکرد روان و تحمل بارهای سنگین دارند. طراحی دقیق این اجزا باعث می‌شود رولبرینگ بتواند در سخت‌ترین شرایط صنعتی، طول عمر و کارایی بالایی داشته باشد.

 اجزای اصلی عبارت‌اند از:

1. حلقه داخلی (Inner Ring):

بخشی که روی شافت یا محور نصب می‌شود و بار را مستقیماً دریافت می‌کند.

2. حلقه خارجی (Outer Ring):

حلقه‌ای که با بدنه یا محفظه یاتاقان در تماس است و نیروی منتقل‌شده از ساچمه‌ها را به بدنه منتقل می‌کند.

3. قفسه (Cage):

طبق کاتالوگ رسمی NACHI، رولبرینگ‌های بشکه‌ای این برند معمولاً با قفسه‌های برنجی ماشین‌کاری‌شده (M) یا فولادی پرس‌شده (E) عرضه می‌شوند. قفسه برنجی در مدل‌های سری 22300 برای بارهای سنگین و شرایط پرتنش توصیه می‌شود، درحالی‌که قفسه فولادی در سری‌های اقتصادی‌تر مانند 22200، گزینه‌ای مقرون‌به‌صرفه با استحکام مناسب است.

4. ساچمه‌های بشکه‌ای (Spherical Rollers):

المان‌های غلتان با سطح بشکه‌ای شکل که قابلیت تحمل بارهای شعاعی و محوری بسیار سنگین را فراهم می‌کنند.

انواع رولبرینگ بشکه‌ای NACHI

رولبرینگ‌های بشکه‌ای NACHI در دو نوع اصلی تولید می‌شوند که هرکدام برای شرایط کاری متفاوت طراحی شده‌اند. شناخت این مدل‌ها کمک می‌کند تا انتخاب دقیق‌تری برای ماشین‌آلات سنگین داشته باشید و از حداکثر کارایی بهره‌مند شوید.

 انواع اصلی عبارت‌اند از:

 رولبرینگ بشکه‌ای یک ردیفه:

•  مناسب برای دستگاه‌هایی با فضای نصب محدود
•  ظرفیت بار کمتر نسبت به مدل دو ردیفه
•  کاربرد در ماشین‌آلات سبک‌تر و خطوط تولید متوسط

 رولبرینگ بشکه‌ای دو ردیفه:

•  رایج‌ترین و پرکاربردترین نوع در صنایع سنگین
•  تحمل هم‌زمان بارهای شعاعی و محوری بسیار زیاد
•  مقاوم در برابر ضربه، ارتعاش و شرایط محیطی سخت

 مقایسه کاربردها:

رولبرینگ NACHI 23030EW33 (دو ردیفه) دارای ظرفیت بار دینامیکی شعاعی معادل 815 kN است، درحالی‌که رولبرینگ NACHI 22308EW33 (یک ردیفه) تنها 335 kN ظرفیت بار دارد. این اختلاف نشان می‌دهد که نوع دو ردیفه برای صنایع سنگین مثل فولاد یا معدن مناسب‌تر است، درحالی‌که نوع یک ردیفه بیشتر در ماشین‌آلات سبک‌تر و با فضای نصب محدود کاربرد دارد.

مقایسه با سایر رولبرینگ‌ها

برای انتخاب درست رولبرینگ، باید تفاوت آن با مدل‌های دیگر را شناخت. رولبرینگ بشکه‌ای به دلیل طراحی خاص ساچمه‌ها، توانایی تحمل بارهای سنگین و شرایط کاری سخت را دارد، اما در مقابل، رولبرینگ استوانه‌ای و مخروطی ویژگی‌های متفاوتی ارائه می‌دهند.

نوع رولبرینگ	ظرفیت بار دینامیکی (kN)	خاصیت خودتنظیمی	کاربرد
بشکه‌ای NACHI 22318EW33	510 kN	دارد (تا 2°)	فولاد، معدن، سیمان
استوانه‌ای NACHI NU2208	128 kN	ندارد	موتور و گیربکس
مخروطی NACHI 32008	97 kN	ندارد	خودرو و ماشین‌آلات راه‌سازی

نکات مهم در انتخاب رولبرینگ بشکه‌ای ناچی

انتخاب صحیح رولبرینگ بشکه‌ای باعث افزایش عمر دستگاه می‌شود. همچنین هزینه‌های تعمیر و توقف خط تولید کاهش پیدا می‌کند. برای بهترین عملکرد، چند عامل کلیدی باید بررسی شود.

 ظرفیت بار و سرعت مجاز

•  بررسی توان تحمل بارهای شعاعی و محوری
•  توجه به‌سرعت کاری دستگاه و هماهنگی با طراحی رولبرینگ

 انتخاب نوع قفسه (Cage)

رولبرینگ NACHI 22218EXW33 با قفسه برنجی در صنایع سیمان استفاده می‌شود و قابلیت تحمل دمای کاری تا 150°C را دارد، درحالی‌که مدل NACHI 22218EW33 با قفسه فولادی، اقتصادی‌تر بوده و برای شرایط کاری استاندارد (تا 120°C) پیشنهاد می‌شود. قفسه‌های پلی‌آمید بیشتر در سری‌های کوچک‌تر (مانند 21308E) برای سرعت‌های بالا کاربرد دارند.

 شرایط محیطی

•  آلودگی و گردوغبار: نیاز به آب‌بند مناسب
•  رطوبت و دما: انتخاب جنس و روانکار سازگار
•  محیط‌های سخت: ترجیح برندهای معتبر مثل NACHI برای دوام بیشتر

برندهای معتبر در بازار رولبرینگ

بازار رولبرینگ‌های صنعتی پر از برندهای شناخته‌شده جهانی است که هرکدام به‌خاطر کیفیت، دوام و نوآوری در طراحی شهرت دارند. نام‌هایی مثل SKF، FAG، NSK، KOYO، NTN و البته NACHI همیشه در صدر انتخاب مهندسان و صنایع بزرگ قرار می‌گیرند. شناخت این برندها به شما کمک می‌کند بهترین تصمیم را متناسب با نیاز ماشین‌آلات خود بگیرید.

SKF

یکی از قدیمی‌ترین و معتبرترین برندهای سوئدی در صنعت رولبرینگ است. SKF به‌خاطر نوآوری و تکنولوژی پیشرفته در روانکاری و کاهش اصطکاک شناخته می‌شود و اغلب در صنایع خودروسازی و تجهیزات سنگین کاربرد دارد. طبق وب‌سایت رسمی SKF، رولبرینگ بشکه‌ای سری SKF Explorer 22318 E/C3 ظرفیت بار دینامیکی معادل 505 kN دارد و طراحی Optimized Internal Geometry باعث کاهش اصطکاک می‌شود.

FAG

این برند آلمانی زیرمجموعه Schaeffler است و به‌خاطر دقت بالا و کیفیت در تولید رولبرینگ‌های صنعتی، انتخاب محبوبی در صنایع فولاد، سیمان و معدن به شمار می‌رود. FAG مدل 22218-E1-K با قفسه برنجی و لقی C3، تا دمای 150°C عملکرد پایدار دارد.

NSK

برندی ژاپنی با تخصص در رولبرینگ‌های باکیفیت و کم‌صدا. NSK بیشتر در ماشین‌آلات دقیق، تجهیزات الکترونیکی و کاربردهایی که نیاز به‌دقت بالا دارند استفاده می‌شود.

KOYO

یکی دیگر از برندهای معتبر ژاپنی است که به تولید رولبرینگ‌های مقرون‌به‌صرفه با دوام بالا شهرت دارد. KOYO ترکیبی از کیفیت و قیمت مناسب را ارائه می‌دهد و در بسیاری از صنایع متوسط تا سنگین کاربرد دارد.

NTN

NTN هم یک برند ژاپنی قدرتمند است که محصولاتش در صنایع خودروسازی و ماشین‌آلات راه‌سازی بسیار پرکاربرد است. رولبرینگ‌های NTN به‌خاطر طراحی مقاوم و طول عمر بالا شناخته می‌شوند.

جایگاه برند NACHI (ناچی)

رولبرینگ‌های بشکه‌ای NACHI در طراحی صنعتی برای تحمل بارهای سنگین و شرایط محیطی سخت شناخته می‌شوند. این محصولات با انواع قفسه‌ها و سایزهای مختلف، امکان انتخاب دقیق بر اساس نیاز ماشین‌آلات را فراهم می‌کنند. ویژگی خودتنظیمی ساچمه‌ها، کاهش لرزش و افزایش عمر قطعات را ممکن می‌کند. شناخت مشخصات فنی هر مدل، از جمله ظرفیت بار دینامیکی و محدوده دمای کاری، به مهندسان کمک می‌کند تا انتخابی مناسب برای خطوط تولید خود داشته باشند و ریسک توقف غیرمنتظره کاهش یابد.

عوامل مؤثر بر قیمت رولبرینگ بشکه‌ای

قیمت رولبرینگ بشکه‌ای تنها به برند یا فروشنده بستگی ندارد، بلکه مجموعه‌ای از عوامل فنی و بازار روی آن تأثیر می‌گذارند. شناخت این موارد کمک می‌کند انتخابی به‌صرفه و هوشمندانه داشته باشید.

 سایز و ابعاد

• هرچه قطر و ابعاد رولبرینگ بزرگ‌تر باشد، قیمت آن بالاتر است.
• رولبرینگ‌های بزرگ برای ماشین‌آلات سنگین و صنایع خاص طراحی می‌شوند.

جنس قفسه و آب‌بند

• قفسه برنجی: گران‌تر ولی بادوام‌تر برای شرایط سخت
• قفسه فولادی: متعادل از نظر قیمت و مقاومت
• قفسه پلی‌آمید: ارزان‌تر، مناسب سرعت بالا اما کمتر مقاوم در محیط‌های سنگین

برند و کشور سازنده

• برندهای معتبر جهانی مثل NACHI، SKF، FAG قیمت بالاتری دارند، اما کیفیت و طول عمر بیشتری هم ارائه می‌دهند.
• تولیدکنندگان متفرقه یا چینی معمولاً قیمت پایین‌تری دارند، اما ریسک خرابی زودهنگام بالاست.

شرایط بازار

• نوسانات ارزی، هزینه واردات و میزان تقاضا در بازار داخلی، مستقیماً روی قیمت نهایی اثر می‌گذارند.

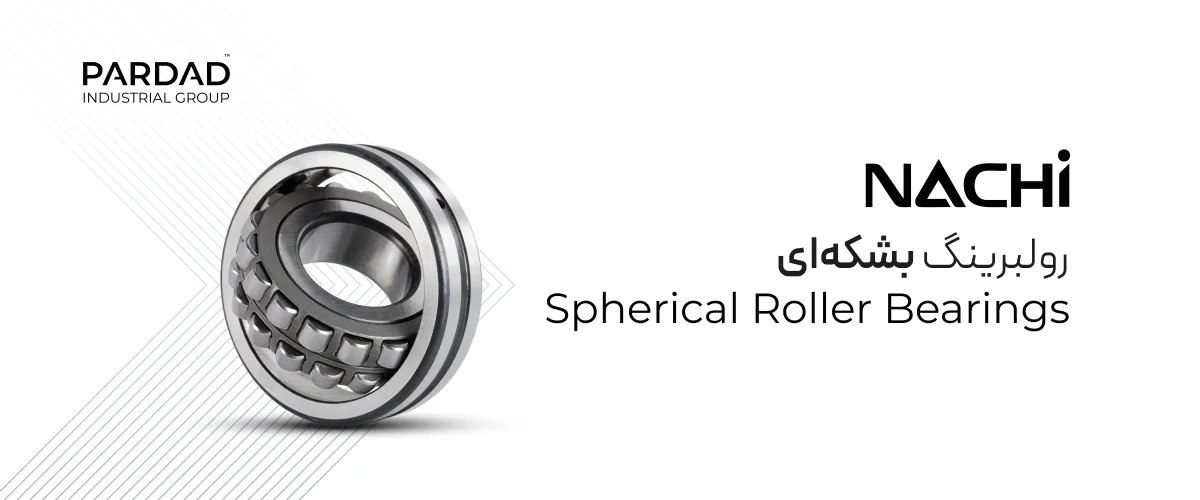

خرید رولبرینگ بشکه‌ای NACHI از گروه صنعتی پرداد

رولبرینگ بشکه‌ای NACHI به دلیل طراحی خودتنظیم و ظرفیت بار بالا، در صنایع سنگین مانند فولاد، سیمان و معدن کاربرد گسترده‌ای دارد. انتخاب درست تنها بر اساس برند کافی نیست و عواملی مانند نوع قفسه، محدوده دمای کاری و شرایط روانکاری باید بررسی شوند. همکاری با تأمین‌کنندگان باتجربه مانند گروه صنعتی پرداد می‌تواند با ارائه مشاوره فنی و تجربه عملی در انتخاب مناسب‌ترین گزینه، به تصمیم‌گیری دقیق و مطمئن کمک کند و اطمینان حاصل کند که ماشین‌آلات شما با بالاترین کارایی و دوام به فعالیت خود ادامه می‌دهند.

گروه صنعتی پرداد با دسترسی به اطلاعات فنی و کاتالوگ‌های رسمی رولبرینگ‌های معتبر، می‌تواند به مهندسان و مدیران خرید مشاوره عملی ارائه دهد. این مجموعه تمرکز خود را بر انتخاب صحیح محصول، بررسی مشخصات فنی و مطابقت با شرایط کاری مشتریان گذاشته است. ارائه اطلاعات دقیق درباره ظرفیت بار، نوع قفسه، محدوده دمای کاری و شرایط روانکاری، به تصمیم‌گیری سریع و کاهش ریسک توقف خط تولید کمک می‌کند.
