رولبرینگ‌های مخروطی NTN، به دلیل قابلیت تحمل هم‌زمان بارهای شعاعی و محوری، نقش حیاتی در حرکت روان و دقیق ماشین‌آلات صنعتی ایفا می‌کنند. بسیاری از مشتریان گروه صنعتی پرداد، برای کاربردهای چالش‌برانگیز در صنایع مختلف، به کیفیت و دوام رولبرینگ‌های NTN اعتماد می‌کنند. در این راهنمای جامع، به بررسی اجزای اصلی، انواع، نکات حیاتی در انتخاب، نصب صحیح، روانکاری و مقایسه این محصول می‌پردازیم تا شما را در انتخابی مطمئن و اقتصادی یاری کنیم.

رولبرینگ مخروطی چیست؟

رولبرینگ مخروطی، نوعی یاتاقان غلتشی است که با استفاده از ساچمه‌های مخروطی شکل و طراحی خاص رینگ‌های داخلی و بیرونی، قابلیت تحمل هم‌زمان بارهای شعاعی (عمود بر شافت) و محوری (هم‌راستا با شافت) را فراهم می‌کند. این طراحی منحصربه‌فرد، حرکت روان و دقیق قطعات دوار را تضمین کرده و اصطکاک را به حداقل می‌رساند.
برخلاف بلبرینگ‌های شیار عمیق که عمدتاً برای بارهای سبک شعاعی کاربرد دارند، با توجه‌به کاتالوگ رسمی رولبرینگ‌های مخروطی NTN این رولبرینگ‌ها با تماس خطی غلتک‌ها، توانایی تحمل بارهای سنگین‌تر و شوک‌های وارده را با طول عمر بالا ارائه می‌دهند. این ویژگی‌ها، آن‌ها را به انتخابی مطمئن و کارآمد در کاربردهای دشوار مانند خودروها و ماشین‌آلات صنعتی تبدیل کرده است.

جهت آشنایی با ویژگی‌ها و انواع مختلف بلبرینگ صنعتی و رولبرینگ صنعتی مطالعه مقاله تخصصی آن پیشنهاد می‌شود.

اجزای اصلی رولبرینگ مخروطی

 رولبرینگ مخروطی NTN از چهار جزء اصلی تشکیل شده است که هر یک نقشی حیاتی در عملکرد صحیح و بهینه آن ایفا می‌کنند. شناخت این اجزا برای درک مکانیزم تحمل بار و طول عمر این رولبرینگ در کاربردهای صنعتی ضروری است:

1. رینگ داخلی (Cone):

این بخش بر روی شافت نصب شده و سطحی مخروطی برای حرکت غلتک‌ها فراهم می‌کند.

2. رینگ بیرونی (Cup):

در محفظه بیرونی دستگاه قرار گرفته و مسیر حرکت خارجی غلتک‌ها را تشکیل می‌دهد.

3. غلتک‌های مخروطی (Tapered Rollers):

این غلتک‌ها مسئول انتقال بارهای شعاعی و محوری هستند و طراحی مخروطی آن‌ها به توزیع یکنواخت بار کمک می‌کند.

4. قفسه (Cage):

غلتک‌ها را در فاصله مناسب از یکدیگر نگه می‌دارد، از تماس مستقیم آن‌ها جلوگیری کرده و حرکت یکنواخت را تضمین می‌کند.

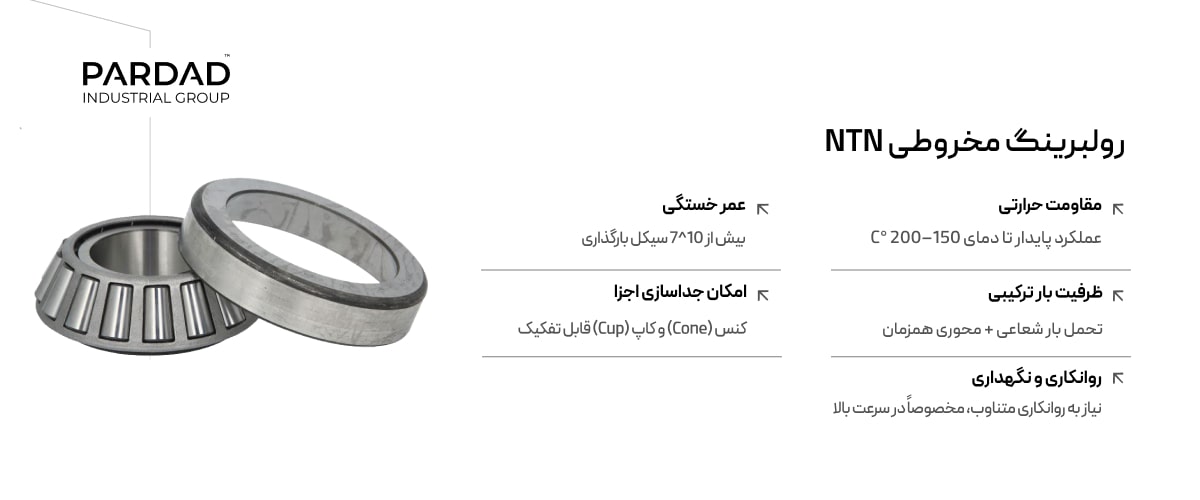

انواع رولبرینگ مخروطی NTN

 شرکت NTN طیف وسیعی از رولبرینگ‌های مخروطی را برای پاسخگویی به نیازهای متفاوت صنایع تولید می‌کند. هر نوع طراحی خاص خود را دارد و برای تحمل بارهای مشخص در شرایط کاری گوناگون بهینه شده است:

1.  رولبرینگ مخروطی تک ردیفه (Single Row): این مدل پرکاربردترین نوع رولبرینگ مخروطی است و برای تحمل بارهای ترکیبی (شعاعی و محوری) در یک جهت طراحی شده است. به طور گسترده در محورهای خودرو، ماشین‌آلات کشاورزی و تجهیزات صنعتی سبک استفاده می‌شود.
2.  رولبرینگ مخروطی دو ردیفه (Double Row): این رولبرینگ‌ها برای تحمل بارهای شعاعی و محوری سنگین‌تر در هر دو جهت طراحی شده‌اند. ظرفیت تحمل بار بالا و پایداری بیشتر، آن‌ها را به انتخابی ایدئال برای گیربکس‌های صنعتی، ماشین‌آلات سنگین و تجهیزات نورد تبدیل کرده است.
3.  رولبرینگ مخروطی چهار ردیفه (Four Row): این نوع رولبرینگ‌ها به طور ویژه برای بارهای بسیار سنگین و سرعت‌های پایین طراحی شده‌اند. عمدتاً در صنایع سنگین مانند کارخانه‌های نورد فولاد، آسیاب‌های بزرگ و ماشین‌آلات معدن کاربرد دارند که نیاز به حداکثر ظرفیت باربری و دوام دارند.

نحوه انتخاب رولبرینگ مخروطی NTN: راهنمای فنی برای مهندسان

انتخاب صحیح رولبرینگ مخروطی NTN فراتر از نام برند است و مستلزم بررسی دقیق مشخصات فنی و شرایط کاری است. مهندسان مکانیک و مدیران خرید باید چهار عامل کلیدی زیر را در نظر بگیرند:

ابعاد و اندازه‌گیری دقیق (Diameter & Size)

اولین و حیاتی‌ترین گام، اطمینان از هم‌خوانی کامل ابعاد رولبرینگ (قطر داخلی، قطر خارجی و عرض) با شافت و محفظه است. عدم تطابق سایز باعث نصب نادرست، ایجاد لقی نامطلوب و در نهایت خرابی زودرس می‌شود. توصیه می‌شود برای اندازه‌گیری دقیق، از ابزارهای کالیبره‌شده استفاده شود.

ظرفیت بار و سرعت عملکرد (Load Capacity & Speed)

بررسی میزان بار شعاعی و بار محوری که رولبرینگ باید تحمل کند، ضروری است. رولبرینگ انتخابی باید دارای ظرفیت بار دینامیکی و ظرفیت بار استاتیکی کافی باشد. همچنین، باید از انطباق سرعت کاری دستگاه (RPM) با سرعت حدی رولبرینگ در کاتالوگ اطمینان حاصل کرد؛ کارکرد بیش از سرعت مجاز، باعث داغ‌شدن و سایش سریع می‌شود.

شرایط محیطی و دمای کاری

دمای محیط، رطوبت و میزان آلودگی (گردوغبار یا مواد شیمیایی) تأثیر مستقیمی بر عمر رولبرینگ دارند. برای دماهای بالا، باید از رولبرینگ‌های با متریال و تلرانس دمایی خاص استفاده کرد. برای محیط‌های آلوده، انتخاب آب‌بندی مناسب (Sealing Type) ضروری است تا از ورود ذرات مخرب جلوگیری شود.

اهمیت نصب و تنظیم لقی صحیح رولبرینگ مخروطی

نصب غیراصولی یکی از دلایل اصلی خرابی زودهنگام رولبرینگ‌ها است. برای تضمین طول عمر و عملکرد استاندارد، مراحل نصب باید بادقت بالا و طبق توصیه‌های فنی NTN انجام شود:

آماده‌سازی و تمیزکاری اولیه

قبل از شروع، شافت، محفظه و خود رولبرینگ باید کاملاً تمیز و عاری از هرگونه گردوغبار، تراشه یا آلودگی باشند. استفاده از دستکش و ابزارهای تمیز برای جلوگیری از ورود آلاینده به قطعه ضروری است.

روش‌های تخصصی نصب (گرمایش و پرس)

به‌جای استفاده از چکش و ضربه که می‌تواند به رینگ‌ها آسیب بزند، از روش‌های استاندارد زیر استفاده کنید:

•  نصب مکانیکی: استفاده از پرس هیدرولیک یا ابزارهای نصب تخصصی NTN برای واردکردن فشار یکنواخت به رینگ داخلی.
•  نصب حرارتی: گرم‌کردن رینگ داخلی با استفاده از گرم‌کن القایی تا دمای 80∘C تا 120∘C طبق کاتالوگ برای انبساط و جای‌گذاری آسان.

 تنظیم لقی محوری (Preload/Endplay)

 یکی از مهم‌ترین مراحل نصب رولبرینگ مخروطی، تنظیم لقی یا پیش‌بار است. این تنظیم بر اساس نیاز دستگاه انجام می‌شود و باید با استفاده از فیلر (Feeler Gauge) و یا گشتاورسنج و طبق جدول مشخصات فنی NTN صورت گیرد. تنظیم نادرست (لقی زیاد یا پیش‌بار زیاد) به‌سرعت منجر به شکست قطعه می‌شود.

عوامل مؤثر بر قیمت رولبرینگ مخروطی NTN (نگاهی به هزینه و اصالت)

مدیران خرید می‌دانند که قیمت پایین همیشه به‌معنای خرید اقتصادی نیست، به‌ویژه در قطعات حیاتی مانند رولبرینگ. قیمت نهایی NTN تابعی از عوامل زیر است:

کیفیت مواد و تکنولوژی ساخت

رولبرینگ‌های NTN با استفاده از فولادهای آلیاژی با خلوص بالا (High-Carbon Chromium Steel) و فرایندهای دقیق حرارتی تولید می‌شوند تا حداکثر سختی و مقاومت در برابر سایش را داشته باشند. این سطح از کیفیت و دقت تولید که تضمین‌کننده طول عمر و کاهش زمان توقف خط تولید است، قیمت بالاتری نسبت به نمونه‌های بی‌کیفیت دارد.

نوع، سری و ابعاد رولبرینگ

• نوع و ردیف: رولبرینگ‌های دو ردیفه یا چهار ردیفه که برای بارهای بسیار سنگین طراحی شده‌اند، به طور طبیعی قیمت بالاتری نسبت به مدل‌های تک ردیفه دارند.
• سری‌های خاص: سری‌های با تلرانس بالا یا با قفسه برنجی (Brass Cage) برای سرعت‌های بالا، گران‌تر از سری‌های استاندارد هستند.
• سایز: افزایش قطر داخلی یا خارجی به دلیل نیاز به مواد اولیه بیشتر و ماشین‌کاری دقیق‌تر، مستقیماً قیمت را افزایش می‌دهد.

تأثیر اصالت کالا بر هزینه نهایی

بزرگ‌ترین ریسک خرید ارزان‌قیمت، تقلبی بودن قطعه است. محصولات تقلبی NTN هرچند قیمت پایین‌تری دارند، اما عمر آن‌ها بسیار کوتاه است و معمولاً در کمتر از یک‌سوم عمر مفید نمونه اصلی، از کار می‌افتند. این امر نه‌تنها هزینه خرید مجدد را تحمیل می‌کند، بلکه موجب افزایش هزینه‌های نگهداری و توقف‌های پرهزینه تولید می‌شود. خرید از نمایندگی معتبر تنها راه تضمین اصالت و صرفه اقتصادی در بلندمدت است.

مقایسه فنی رولبرینگ مخروطی NTN با برندهای رقیب

در بازار جهانی، NTN به‌عنوان یک برند ژاپنی پیشرو، در کنار رقبای بزرگ اروپایی (مانند SKF و FAG) و دیگر برندهای ژاپنی (KOYO)، رقابت می‌کند. انتخاب بهترین برند وابسته به نیازهای خاص کاربرد صنعتی شما است:

چگونه رولبرینگ مخروطی NTN اصل را تشخیص دهیم؟

مبارزه با قطعات تقلبی دغدعه اصلی مدیران خرید است. تنها یک قطعه تقلبی می‌تواند خط تولید را متوقف کرده و خسارت‌های میلیاردی به بار آورد. برای تضمین اصالت محصول NTN، این نکات حیاتی را بررسی کنید:

بررسی فیزیکی بسته‌بندی و حکاکی

•  کیفیت چاپ جعبه: بسته‌بندی اصلی NTN دارای چاپ شفاف، رنگ‌های استاندارد و برچسب‌های ضد جعل باکیفیت بالا است. جعبه‌های تقلبی اغلب رنگ‌پریدگی یا چاپ تار دارند.
•  حکاکی روی قطعه: لوگوی NTN و شماره فنی (مانند 32208) باید به‌صورت واضح، عمیق و یکنواخت روی رینگ‌ها حک شده باشند. در نمونه‌های تقلبی، حکاکی‌ها اغلب سطحی، نامنظم یا دارای غلط املایی هستند.

استعلام کدهای فنی و سریال نامبر

هر رولبرینگ اصل NTN دارای کد فنی کامل و شماره‌سریال منحصربه‌فرد (Batch Number) است. این کدها برای استعلام مستقیم از طریق وب‌سایت رسمی NTN یا نمایندگی‌ها قابل ردیابی هستند و سابقه تولید و اصالت کالا را تأیید می‌کنند. عدم وجود این کدها یا مغایرت آن‌ها نشان‌دهنده تقلبی بودن محصول است.

 خرید رولبرینگ مخروطی ntn از گروه صنعتی پرداد

باتوجه‌به پیچیدگی بازار، خرید از منبع غیرمعتبر، بزرگ‌ترین ریسک مالی را به همراه دارد. گروه صنعتی پرداد به‌عنوان یک مرجع تخصصی و دارای ارتباط مستقیم با تأمین‌کنندگان اصلی NTN، اصالت تمامی رولبرینگ‌ها را تضمین می‌کند. ما به شما کمک می‌کنیم که نه‌تنها از کیفیت فنی قطعه مطمئن باشید، بلکه گارانتی و خدمات پس از فروش رسمی را نیز دریافت کنید.

رولبرینگ مخروطی NTN با برخورداری از استانداردهای تولید ژاپنی و ظرفیت بالای تحمل بارهای ترکیبی، انتخابی استراتژیک برای تضمین بهره‌وری خطوط تولید شما است. یک انتخاب فنی دقیق، ضامن کاهش هزینه‌های نگهداری و افزایش عمر تجهیزات است.

اگر در انتخاب مدل دقیق رولبرینگ مخروطی NTN (مانند تعیین لقی مناسب، انتخاب سری دو ردیفه یا چهار ردیفه، یا مشاوره در زمینه تنظیم پیش‌بار) نیاز به راهنمایی تخصصی دارید، گروه صنعتی پرداد با دسترسی به کاتالوگ‌های فنی رسمی، تیم مهندسی مشاور و انبارش کالای اصلی، آماده همکاری با شما است.
